10kV变电站负荷计算书共16页文档

变电所负荷计算范文首先是确定负荷数量，包括变电站内主要设备的数量及其容量。

根据电力系统的需求，确定变电所所需供电设备的类型，如变压器、开关设备、配电设备等，并确定每种设备的容量和数量。

其次是确定负荷类型和负荷特性，包括负荷的性质、使用模式和使用频率等。

根据实际情况，将负荷分为常规负荷和非常规负荷，常规负荷包括照明、电力设备、空调等，非常规负荷包括电力驱动、弧炉、电动机等。

对不同负荷的使用模式和频率进行分析，进一步确定负荷特性。

第三步是负荷预测，即根据变电所的用电情况、负荷历史数据以及未来的用电需求情况，进行负荷预测。

通过分析变电所的负荷需求变化趋势，确定未来一段时间内的负荷水平，为负荷计算提供依据。

接下来是负荷计算，根据负荷的数量、类型、特性和预测结果，进行负荷计算。

负荷计算包括瞬时负荷计算、峰值负荷计算和平均负荷计算。

对于不同类型的负荷，采用不同的计算方法。

例如，对于照明负荷，可采用负荷查询表、负荷密度法等进行计算；对于电力设备，可采用电力设备标准划分的负荷计算方法；对于非常规负荷，可通过计算其最大需求功率和需求能量，进而计算总负荷。

最后是设备容量计算，根据负荷计算的结果，确定变电所所需供电设备的容量。

根据设备的容量，选取合适的设备规格，确保变电所能够满足负荷需求和电力系统的稳定运行。

需要注意的是，负荷计算是一个动态的过程，要根据实际情况进行调整和修正。

变电所的负荷需求随着时间的推移可能发生变化，所以在计算过程中应考虑不同时间段的负荷特性以及潜在的负荷增长趋势。

总之，变电所负荷计算是确保变电所正常运行的关键步骤。

通过合理的负荷计算和设备容量设计，能够确保变电所能够满足负荷需求，保证电力系统的稳定运行。

电力负荷计算公式与范例电力负荷计算是指根据给定的用电设备功率、数量和使用时间，来计算其中一时段的负荷需求。

负荷需求是电力系统中的一个重要概念，它是指单位时间内电力系统所需的功率大小。

在电力供需平衡中，准确计算负荷需求对电力系统的安全稳定运行至关重要。

在电力负荷计算中，常用的公式有以下三种：1.电力负荷计算的基本公式是：负荷需求=功率×数量其中，功率是指用电设备的额定功率，单位通常为瓦特（W）或千瓦（kW）；数量是指用电设备的个数。

根据实际情况，功率和数量可以是恒定的，也可以是根据时间变化的。

2.对于多个用电设备功率不同而使用时间相同的情况，可以使用加权平均功率的方法进行计算。

加权平均功率=Σ（功率×使用时间）/Σ使用时间其中，Σ表示求和操作，功率和使用时间分别表示每个用电设备的功率和使用时间。

3.如果不同用电设备的使用时间不同，则需要将不同时间段的功率和相应的使用时间进行乘积再求和。

负荷需求=Σ（功率×使用时间）其中，Σ表示求和操作，功率和使用时间分别表示每个用电设备在不同时间段的功率和使用时间。

范例：假设一个电力系统的其中一时间段内有三个用电设备，分别是洗衣机（1000W）、电冰箱（500W）和电视机（200W）。

洗衣机的使用时间为2小时，电冰箱的使用时间为8小时，电视机的使用时间为4小时。

计算该时间段的负荷需求。

按照公式2的方法，我们可以先计算加权平均功率。

加权平均功率=（1000W×2小时+500W×8小时+200W×4小时）/（2小时+8小时+4小时）=（2000W+4000W+800W）/14小时=6800W/14小时≈485.71W/h按照公式3的方法，我们可以计算不同时间段的功率和使用时间的乘积再求和。

负荷需求=1000W×2小时+500W×8小时+200W×4小时=2000W小时+4000W小时+800W小时=6800W小时上述计算结果都是对应其中一时间段的负荷需求，单位为功率时间（W小时或kWh）。

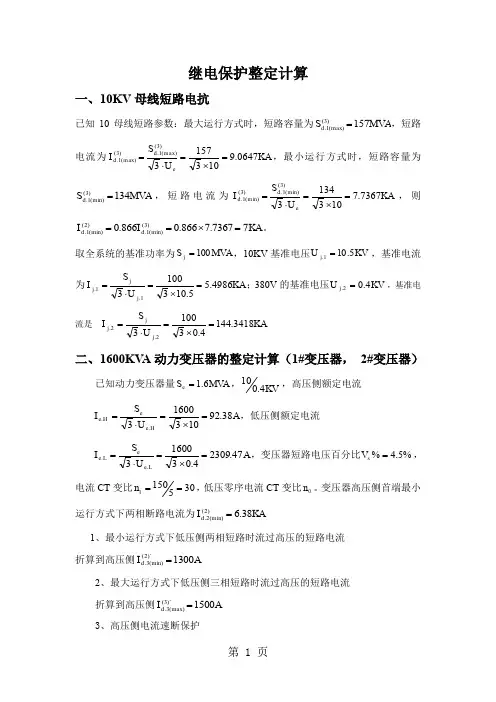

继电保护整定计算一、10KV 母线短路电抗已知10母线短路参数：最大运行方式时，短路容量为MVA S d 157)3((max)1.=，短路电流为KA U S I e d d 0647.91031573)3((max)1.)3((max)1.=⨯=⋅=，最小运行方式时，短路容量为MVA S d 134)3((min)1.=，短路电流为KA U S I e d d 7367.71031343)3((min)1.)3((min)1.=⨯=⋅=，则KA I I d d 77367.7866.0866.0)3((min)1.)2((min)1.=⨯==。

取全系统的基准功率为MVA S j 100=，10KV 基准电压KV U j 5.101.=，基准电流为KA U S I j jj 4986.55.10310031.1.=⨯=⋅=；380V 的基准电压KV U j 4.02.=，基准电流是KA U S I j jj 3418.1444.0310032.2.=⨯=⋅=二、1600KV A 动力变压器的整定计算（1#变压器， 2#变压器） 已知动力变压器量MVA S e 6.1=，KV 4.010，高压侧额定电流A U S I He eH e 38.9210316003..=⨯=⋅=，低压侧额定电流 A U S I L e eL e 47.23094.0316003..=⨯=⋅=，变压器短路电压百分比%5.4%=s V ，电流CT 变比305150==l n ，低压零序电流CT 变比0n 。

变压器高压侧首端最小运行方式下两相断路电流为KA I d 38.6)2((min)2.=1、最小运行方式下低压侧两相短路时流过高压的短路电流折算到高压侧A I d 1300)`2((min)3.=2、最大运行方式下低压侧三相短路时流过高压的短路电流折算到高压侧A I d 1500)`3((max)3.=3、高压侧电流速断保护电流速断保护按躲过系统最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流来整定，保护动作电流 A n I K K I l d jxk j dz 6530150013.1)`3((max)3..=⨯⨯== 对应值75A 保护一次动作电流电流速断保护的灵敏系数按系统最小运行方式下，保护装置安装处两相短路电流校验电流速断保护动作时限取0秒。

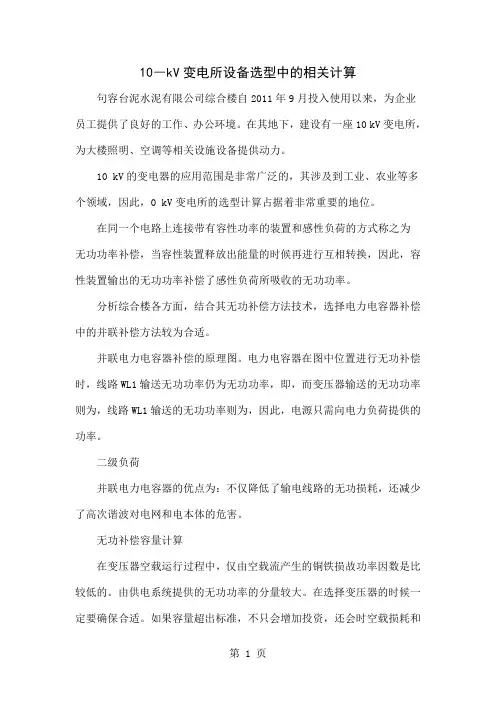

10―kV变电所设备选型中的相关计算句容台泥水泥有限公司综合楼自2011年9月投入使用以来，为企业员工提供了良好的工作、办公环境。

在其地下，建设有一座10 kV变电所，为大楼照明、空调等相关设施设备提供动力。

10 kV的变电器的应用范围是非常广泛的，其涉及到工业、农业等多个领域，因此，0 kV变电所的选型计算占据着非常重要的地位。

在同一个电路上连接带有容性功率的装置和感性负荷的方式称之为无功功率补偿，当容性装置释放出能量的时候再进行互相转换，因此，容性装置输出的无功功率补偿了感性负荷所吸收的无功功率。

分析综合楼各方面，结合其无功补偿方法技术，选择电力电容器补偿中的并联补偿方法较为合适。

并联电力电容器补偿的原理图。

电力电容器在图中位置进行无功补偿时，线路WL1输送无功功率仍为无功功率，即，而变压器输送的无功功率则为，线路WL1输送的无功功率则为，因此，电源只需向电力负荷提供的功率。

二级负荷并联电力电容器的优点为：不仅降低了输电线路的无功损耗，还减少了高次谐波对电网和电本体的危害。

无功补偿容量计算在变压器空载运行过程中，仅由空载流产生的铜铁损故功率因数是比较低的。

由供电系统提供的无功功率的分量较大。

在选择变压器的时候一定要确保合适。

如果容量超出标准，不只会增加投资，还会时空载损耗和线路损耗在变压器的长期轻载运行下越来越多。

反之，变压器会处在长期负载的运行转台，最终加快其老化速度。

运行过程中，变压器的负载最好控制在40%～70%之间，如果高于70%，就会增加损耗。

另外，负载稍有增长的话，会使其超出承载量，势必需要增加投资。

总之，综合楼变电所最合适的变压器容量为1000 kVA。

主变压器台数选择以变压器负荷的特点和经济的运行为基础决定变压器的台数，其供电是否可靠，电能质量的好坏，是否可以简约电能，能否降低运行所需造价等都取决于负荷的大小，因此，要在考虑技术经济的情况下确定变压器的台数。

负荷的等级可分为两级。

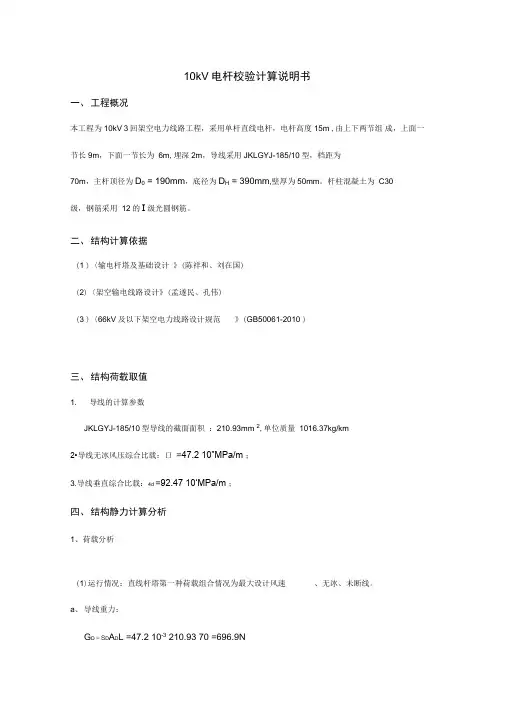

10kV电杆校验计算说明书一、工程概况本工程为10kV 3回架空电力线路工程，采用单杆直线电杆，电杆高度15m ,由上下两节组成，上面一节长9m，下面一节长为6m,埋深2m，导线采用JKLGYJ-185/10型，档距为70m，主杆顶径为D0 = 190mm，底径为D H = 390mm,壁厚为50mm。

杆柱混凝土为C30级，钢筋采用12的I级光圆钢筋。

二、结构计算依据(1 )〈输电杆塔及基础设计》(陈祥和、刘在国)(2)〈架空输电线路设计》(孟遂民、孔伟)(3 )〈66kV及以下架空电力线路设计规范》(GB50061-2010 )三、结构荷载取值1. 导线的计算参数JKLGYJ-185/10型导线的截面面积：210.93mm 2,单位质量1016.37kg/km2•导线无冰风压综合比载：口=47.2 10”MPa/m ；3.导线垂直综合比载：4d =92.47 10‘MPa/m ；四、结构静力计算分析1、荷载分析(1)运行情况：直线杆塔第一种荷载组合情况为最大设计风速、无冰、未断线。

a、导线重力：G D =S D A D L =47.2 10-3 210.93 70 =696.9Nb、导线风压：___ 1.3 ___ 、1.32 0.92T | =T 2 cos 20得 T 1 =1.14T 2P D H L D A D L =92. 4 7 110 21 0.93 70 13N5.3(2)断线情况： 断一根导线的荷载组合情况为无冰、无风。

导线重力未断导线相： Js=0.7断上导线相：G D 'D A D —W断线张力：JKLGYJ-185/10型导线计算拉断力为 T P =45020N ,T 45020故导线最大使用张力为=45020=18008NK 2.5导线最大使用张力百分比为35 %,则T D fax 35% =1 8008 0. 3563CN2.8(3)安装情况I:起吊上导线，荷载组合情况为有相应风，无冰。

10k V变电站负荷计算书10kV变电站负荷计算书一、建筑概况：工程为北京某度假村项目中某变配电间设计，配电室层高4.8m，下方设有电缆夹层,层高2.1m二、设计内容：本工程包括10/0.38kV配电系统，照明系统，插座系统和接地系统。

供电系统：1、用户供电方式的确定；2、光源的选择；3、用电负荷功率、额定电流的计算；4、导线、穿线保护管、断路器的选择；照明系统：照明从配电箱的引线，线路的敷设方式，包括照度的计算及灯具的选择，安装的高度。

插座系统：动力线的选择，插座的选型及安装高度。

接地系统：接地的方式。

三、设计依据：1、《10kv及以下变电所设计规范》 GB50053-942、《建筑照明设计规范》 GB50034-20043、《建筑防雷设计规范》 GB50057-2010四．设计思路：本次设计对10KV变电所系统进行设计，主要包括：用建筑设计规范来建立设计的整体思路，并完成强电系统的负荷计算、设备选型、系统构成、照度计算以及施工图的绘制，包括系统图和平面图，最后根据设计方案，选择相应的器材的型号和规格.高压系统：1. 高压两路10kV电源双路并行运行。

设有母联开关，为手投自复带电气闭锁。

高压主进开关与联络开关间设电气联锁，任何情况下只能合其中两个开关。

真空断路器选用弹簧储能操作机构，采用直流220V/65Ah铅酸免维护电池柜作为操作、继电保护及信号电源。

2. 高压开关柜采用KYN28A-12型金属铠装移开式开关柜，共10面，并排布置，其中进线柜2面，隔离柜2面，计量柜2面，母联柜2面，出线柜2面。

低压系统：1. 变压器低压侧采用单母线分段方式运行，联络开关采用互投自复或互投手复或手投手复（配转换开关），互投时应自动切断非保证负荷电源；低压主进开关与联络开关之间设电气联锁，任何情况下只能合其中两个开关。

低压开关柜采用GCK型抽屉式开关柜，共16面；其中受电柜2台，联络柜1台，馈电柜9台，电容器柜4台。

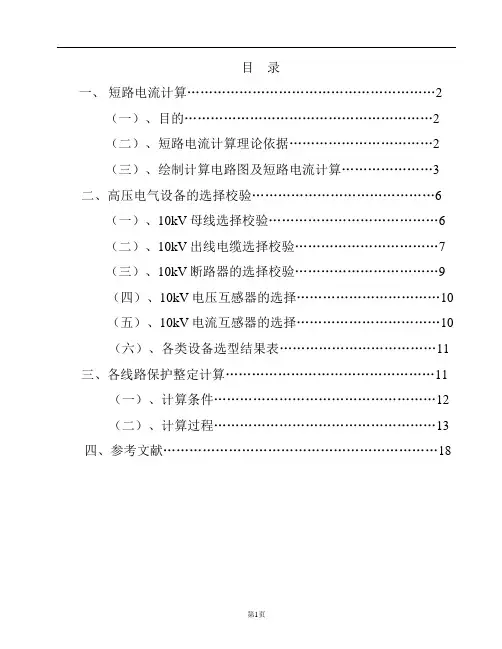

目录一、短路电流计算 (2)（一）、目的 (2)（二）、短路电流计算理论依据 (2)（三）、绘制计算电路图及短路电流计算 (3)二、高压电气设备的选择校验 (6)（一）、10kV母线选择校验 (6)（二）、10kV出线电缆选择校验 (7)（三）、10kV断路器的选择校验 (9)（四）、10kV电压互感器的选择 (10)（五）、10kV电流互感器的选择 (10)（六）、各类设备选型结果表 (11)三、各线路保护整定计算 (11)（一）、计算条件 (12)（二）、计算过程 (13)四、参考文献 (18)一、短路电流计算（一）目的：为了正确选择电气设备，确定限制短路电流的方式，为继电保护提供整定计算的依据。

（二）短路电流计算理论依据：1. 假设条件和原则：（1）正常工作时，三相系统对称运行。

（2）所有电源的电动势相位角相同。

（3）短路发生在短路电流为最大值的瞬间。

（4）不考虑短路点的电弧阻抗和变压器的励磁电流。

（5）除计算短路电流的衰减时间常数和低压网络的短路电流外，元件的电阻都略去不计。

（6）元件的计算参数均取其额定值，不考虑参数的误差和调整范围。

（7）不计周期分量的衰减。

（8）输电线路的电容略去不计。

2. 计算公式：取系统容量S=∞，基准容量S j=100MVA，基准电压U j=10.5kV，基准电流I j=5.50kA，已知10kV母线短路阻抗标幺值X max=0.419，X min=0.419。

（1）变压器标幺值：X*b=（U d%/100）×（S j/S e）（2）线路、电缆标幺值：X*=X×(S j/U j2)×L（3）三相短路电流：I zd（3）=S j/（X*d U j3），I zd（3）=I”（4）两相短路电流：I d（2）=0.866I d（3）（5）短路电流全电流最大有效值：I ch=I”2)1K，K ch取1.8+1-(2ch（6）冲击电流：i ch=3K ch I”，K ch取1.8（7）短路容量：S d（3）=3U j I d（3）（8）工作电流：I g=1.05S e/(U e3)（9）标幺值为有名值与基准值之比：容量：S*=S/S j，电压：U*=U/U j，电流：I*=I/I j=√3U j I/S j，电抗：X*=X/X j=XS j/U j2（三）根据主接线方案最大运行方式，按照标准阻抗绘制计算电路图如1、 对d 1点进行短路电流计算以选择两回电缆的大小及参数： 1）短路电流周期分量计算(1) d 1点三相短路I zd1(3)=31*j d j U X S =35.10419.0100⨯⨯=13.123kA;(2) d 1点两相短路d 1(2)=0.866×I zd1(3) =0.866×13.123=11.3645kA;2）计算短路冲击电流i ch1=2.55×I zd1(3) =2.55×13.123=33.46365kA;3）短路全电流有效值计算d 1点三相短路I td1(3)= I ”2)1(21-+ch K =13.123×1.51=19.8157kA;4）短路容量计算S d1(3) =3U j I zd1(3)= 3×10.5×13.123=238.662MVA2、 10kV 进线电缆选择校验：按当一回线路出线故障停电时，另一回线路应能带所有的负荷考虑： 1) 型式的选择为确保电缆的使用寿命和提高安全系数，选用聚氯乙烯交联电缆，为使安装检修维护方便采用电缆沟多层敷设。

10kV变电站负荷计算书一、建筑概况:工程为北京某度假村项目中某变配电间设计，配电室层高 4.8m,下方设有电缆夹层,层高2.1m二、设计内容：本工程包括10/0.38kV配电系统，照明系统，插座系统和接地系统。

供电系统：1、用户供电方式的确定；2、光源的选择；3、用电负荷功率、额定电流的计算；4、导线、穿线保护管、断路器的选择；照明系统：照明从配电箱的引线，线路的敷设方式，包括照度的计算及灯具的选择，安装的高度。

插座系统：动力线的选择，插座的选型及安装高度。

接地系统：接地的方式。

GB50053-94GB50034-2004GB50057-2010三、设计依据:1、《10kv及以下变电所设计规范》2、《建筑照明设计规范》3、《建筑防雷设计规范》四.设计思路:本次设计对10KV变电所系统进行设计，主要包括：用建筑设计规范来建立设计的整体思路，并完成强电系统的负荷计算、设备选型、系统构成、照度计算以及施工图的绘制，包括系统图和平面图，最后根据设计方案，选择相应的器材的型号和规格.高压系统：1. 高压两路10kV电源双路并行运行。

设有母联开关，为手投自复带电气闭锁。

高压主进开关与联络开关间设电气联锁，任何情况下只能合其中两个开关。

真空断路器选用弹簧储能操作机构，采用直流220V/65Ah铅酸免维护电池柜作为操作、继电保护及信号电源。

2. 高压开关柜采用KYN28A-1型金属铠装移开式开关柜，共10面，并排布置，其中进线柜2面，隔离柜2面，计量柜2面，母联柜2面，出线柜2面。

低压系统：in1. 变压器低压侧采用单母线分段方式运行，联络开关采用互投自复或互投手复或手投手复（配转换开关），互投时应自动切断非保证负荷电源；低压主进开关与联络开关之间设电气联锁，任何情况下只能合其中两个开关。

低压开关柜采用GCK型抽屉式开关柜，共16面；其中受电柜2台，联络柜1台，馈电柜9台，电容器柜4台。

要求柜体断流能力＞40S2. 变压器为空气自冷干式变压器SCB10-2000KVA户内型，接线均为△/Yn11，带IP20外壳及强迫风冷。

10kV高压柜整定计算书机运事业部年月日审批记录10kV 高压柜整定书已知：110KV 变电所10KV 母线三相短路电流为)3(.c s I =13.44Ka,母线短路容量S k =Uav ⨯3)3(.c s I =1.732×10.5×13.44=244.4MW,电源电抗X S =2Uav /K S =10.52/244.4=0.45Ω。

一、主井10kV 高压柜整定计算书(400/5)根据目前主井主要用电设备用电负荷统计知总负荷为1818KW ，最大电机功率为1600KW,高压柜到主井变电所采用的是YJV 22 3×95mm 2电缆,400m 。

1、线路电抗X l =01X l=0.08×0.4=0.032Ω2、总电阻∑R=01R l=0.221×0.4=0.0884Ω3、总阻抗∑X=X S +X l =0.45+0.0032=0.4532Ω4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=()()224532.00884.0210000+⨯=10875.48A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P =8.01031818⨯⨯=131A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=8085.00.115.1⨯⨯×（8.010316005.1⨯⨯⨯+8.010*********⨯⨯-）=3.19A 取3.2A 7、速断保护电流：Id=Kj KjzKrel⨯×)3(m ax.sI根据现场经验，取3倍的线路最大长时工作电流进行整定。

Id=Kj KjzKrel⨯×3Ir=800.115..1⨯×3×131=5.7A8、灵敏度校验：Km=)2(m in.sI/Kj×Id>1.5=10875.48/（80×5.7）=23.8>1.5满足条件。

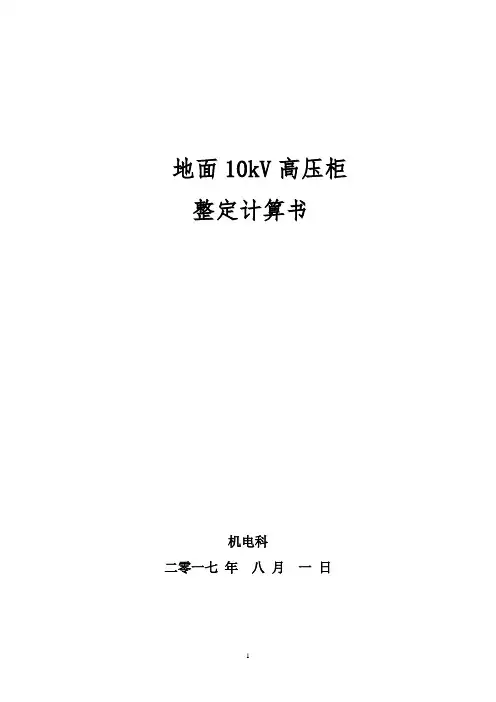

地面10kV高压柜整定计算书机电科二零一七年八月一日审批记录10kV 高压柜整定书一、地面变电所10kV 高压柜整定计算书(1000/5)根据目前煤矿井下主要用电设备用电负荷统计知总负荷为9600KW ，最大设计负荷为7600KW,高压柜到主井变电所采用的是YJV 22 3×185mm 2电缆,200m 。

1、线路电抗X l =01X l=0.08×0.2=0.016Ω2、总电阻∑R=01R l=0.221×0.2=0.0442Ω3、总阻抗∑X=X S +X l =0.45+0.0016=0.4516Ω4、线路末两相短路电流)2(min.s I =()()222∑∑+⨯X R Un=22)4516.0()0442.0(210000+⨯=11019.09A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P=8.01039600⨯⨯=693A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=)8.0103760096008.010376005.1(20085.00.115.1⨯⨯-+⨯⨯⨯⨯⨯⨯=6.5A 7、速断保护电流：Id=KjKjz Krel ⨯×)3(max .s I 根据现场经验，取3倍的线路最大长时工作电流进行整定。

Id=Kj KjzKrel ⨯×3Ir =6933200.115.1⨯⨯⨯ =11.85A 8、灵敏度校验：Km=)2(min .s I /Kj ×Id>1.5=11019.1/（200×11.85）=4.58>1.5 满足条件。

式中K rel ――可靠系数，取K k ＝１.15K f ――返回系数, K f =0.85K jz ――接线系数,其值视继电器的接线方式而定，此取1.0 K j ――电流互感器的变比式中ϕcos ――设备组平均功率因数，此取0.8 Imax — 线路最大工作电流)2(min.s I ――被保护线路末两相短路电流二、通风机房高压柜整定计算书（300/5）根据目前通风机房用电设备用电负荷统计知总负荷为1120KW ，最大负荷功率为560KW,使用LG-120架空线，3000Km 。

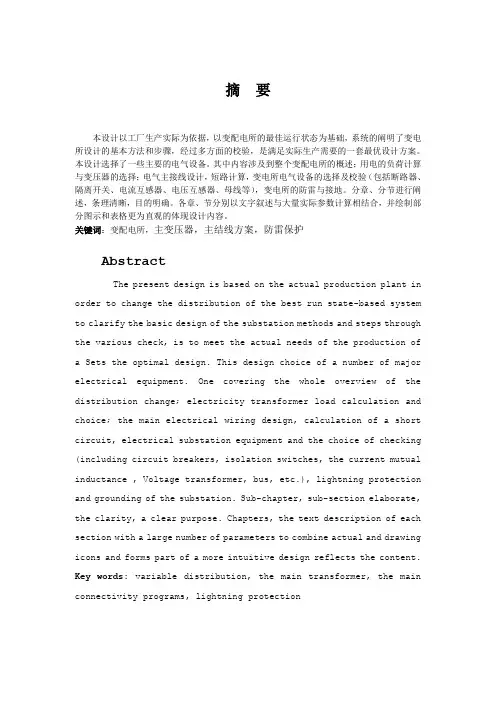

摘要本设计以工厂生产实际为依据，以变配电所的最佳运行状态为基础，系统的阐明了变电所设计的基本方法和步骤，经过多方面的校验，是满足实际生产需要的一套最优设计方案。

本设计选择了一些主要的电气设备。

其中内容涉及到整个变配电所的概述；用电的负荷计算与变压器的选择；电气主接线设计，短路计算，变电所电气设备的选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、母线等），变电所的防雷与接地。

分章、分节进行阐述，条理清晰，目的明确。

各章、节分别以文字叙述与大量实际参数计算相结合，并绘制部分图示和表格更为直观的体现设计内容。

关键词：变配电所，主变压器，主结线方案，防雷保护AbstractThe present design is based on the actual production plant in order to change the distribution of the best run state-based system to clarify the basic design of the substation methods and steps through the various check, is to meet the actual needs of the production of a Sets the optimal design. This design choice of a number of major electrical equipment. One covering the whole overview of the distribution change; electricity transformer load calculation and choice; the main electrical wiring design, calculation of a short circuit, electrical substation equipment and the choice of checking (including circuit breakers, isolation switches, the current mutual inductance , Voltage transformer, bus, etc.), lightning protection and grounding of the substation. Sub-chapter, sub-section elaborate, the clarity, a clear purpose. Chapters, the text description of each section with a large number of parameters to combine actual and drawing icons and forms part of a more intuitive design reflects the content. Key words: variable distribution, the main transformer, the main connectivity programs, lightning protection目录摘要.......................................................................................................................................... - 0 - 第一章负荷计算及无功功率补偿计算.................................................................................. - 0 -一、负荷计算的内容和目的.............................................................................................. - 0 -二、负荷计算的方法........................................................................................................ - 0 -三、各用电车间负荷计算.................................................................................................. - 0 -四、全厂负荷计算.............................................................................................................. - 1 - 第二章变配电所所址和型式的选择...................................................................................... - 2 - 第三章主变压器的选择和主结线方案的设计...................................................................... - 2 -一、主变压器的选择.......................................................................................................... - 2 -二、主结线方案的设计...................................................................................................... - 3 - 第四章短路电流计算.............................................................................................................. - 7 -一、短路电流计算.............................................................................................................. - 7 -二、作出系统的简化等值电路图...................................................................................... - 7 -三、变压器的各绕组电抗标幺值计算.............................................................................. - 8 -四、10KV侧短路计算....................................................................................................... - 8 - 第五章电气设备的选择........................................................................................................ - 12 -一、110KV侧断路器的选择 ........................................................................................... - 13 -二、110KV隔离开关的选择 ........................................................................................... - 13 -三、敞露母线选择............................................................................................................ - 14 -四、110KV电流互感器选择 ........................................................................................... - 15 -五、电压互感器的选择.................................................................................................... - 16 -六、高压开关柜的选择.................................................................................................... - 16 -七、10KV侧高压开关柜的选择 ..................................................................................... - 17 - 第六章变配电所二次回路方案的选择及继电保护装置的选择与整定 .......................... - 18 -一、变电所主变保护的配置............................................................................................ - 19 -二、220KV、110KV、10KV线路保护部分.................................................................. - 20 - 第七章变电所防雷保护与接地装置的设计........................................................................ - 21 -一、概述............................................................................................................................ - 21 -二、防雷保护的设计........................................................................................................ - 21 -三、接地............................................................................................................................ - 22 - 结论........................................................................................................................................ - 24 - 致谢........................................................................................................................................ - 25 - 参考资料.. (26)第一章负荷计算及无功功率补偿计算一、负荷计算的内容和目的1、计算负荷又称需要负荷或最大负荷。

大砭窑煤矿地面10kV高压柜整定计算书机电科二零一七年八月一日审批记录10kV 高压柜整定书一、地面变电所10kV 高压柜整定计算书(1000/5)根据目前煤矿井下主要用电设备用电负荷统计知总负荷为9600KW ，最大设计负荷为7600KW,高压柜到主井变电所采用的是YJV 22 3×185mm 2电缆,200m 。

1、线路电抗X l =01X l=0.08×0.2=0.016Ω 2、总电阻∑R=01R l=0.221×0.2=0.0442Ω 3、总阻抗∑X=X S +X l =0.45+0.0016=0.4516Ω 4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=22)4516.0()0442.0(210000+⨯=11019.09A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P=8.01039600⨯⨯=693A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=)8.0103760096008.010376005.1(20085.00.115.1⨯⨯-+⨯⨯⨯⨯⨯⨯=6.5A 7、速断保护电流：Id=KjKjz Krel ⨯×)3(m ax .s I 根据现场经验，取3倍的线路最大长时工作电流进行整定。

Id=KjKjzKrel ⨯×3Ir =6933200.115.1⨯⨯⨯ =11.85A 8、灵敏度校验：Km=)2(m in .s I /Kj ×Id>1.5=11019.1/（200×11.85）=4.58>1.5 满足条件。

式中K rel ――可靠系数，取K k ＝１.15K f ――返回系数, K f =0.85K jz ――接线系数,其值视继电器的接线方式而定，此取1.0 K j ――电流互感器的变比式中ϕcos ――设备组平均功率因数，此取0.8 Imax — 线路最大工作电流)2(m in .s I ――被保护线路末两相短路电流二、通风机房高压柜整定计算书（300/5）根据目前通风机房用电设备用电负荷统计知总负荷为1120KW ，最大负荷功率为560KW,使用LG-120架空线，3000Km 。

10kV高压柜整定计算书机运事业部年月日审批记录10kV 高压柜整定书已知：110KV 变电所10KV 母线三相短路电流为)3(.c s I =13.44Ka,母线短路容量S k =Uav ⨯3)3(.c s I =1.732×10.5×13.44=244.4MW,电源电抗X S =2Uav /K S =10.52/244.4=0.45Ω。

一、主井10kV 高压柜整定计算书(400/5)根据目前主井主要用电设备用电负荷统计知总负荷为1818KW ，最大电机功率为1600KW,高压柜到主井变电所采用的是YJV 22 3×95mm 2电缆,400m 。

1、线路电抗X l =01X l=0.08×0.4=0.032Ω2、总电阻∑R=01R l=0.221×0.4=0.0884Ω3、总阻抗∑X=X S +X l =0.45+0.0032=0.4532Ω4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=()()224532.00884.0210000+⨯=10875.48A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P =8.01031818⨯⨯=131A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=8085.00.115.1⨯⨯×（8.010316005.1⨯⨯⨯+8.010*********⨯⨯-）=3.19A 取3.2A 7、速断保护电流： Id=KjKjz Krel ⨯×)3(m ax .s I 根据现场经验，取3倍的线路最大长时工作电流进行整定。

Id=KjKjzKrel ⨯×3Ir =80.115..1⨯×3×131 =5.7A 8、灵敏度校验：Km=)2(m in .s I /Kj ×Id>1.5=10875.48/（80×5.7）=23.8>1.5 满足条件。

大砭窑煤矿地面10kV高压柜整定计算书机电科二零一七年八月一日审批记录10kV 高压柜整定书一、地面变电所10kV 高压柜整定计算书(1000/5)根据目前煤矿井下主要用电设备用电负荷统计知总负荷为9600KW ，最大设计负荷为7600KW,高压柜到主井变电所采用的是YJV 22 3×185mm 2电缆,200m 。

1、线路电抗X l =01X l=0.08×0.2=0.016Ω2、总电阻∑R=01R l=0.221×0.2=0.0442Ω3、总阻抗∑X=X S +X l =0.45+0.0016=0.4516Ω4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=22)4516.0()0442.0(210000+⨯=11019.09A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P=8.01039600⨯⨯=693A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=)8.0103760096008.010376005.1(20085.00.115.1⨯⨯-+⨯⨯⨯⨯⨯⨯=6.5A 7、速断保护电流：Id=KjKjz Krel ⨯×)3(m ax .s I 根据现场经验，取3倍的线路最大长时工作电流进行整定。

Id=KjKjzKrel ⨯×3Ir =6933200.115.1⨯⨯⨯ =11.85A 8、灵敏度校验：Km=)2(m in .s I /Kj ×Id>1.5=11019.1/（200×11.85）=4.58>1.5 满足条件。

式中K rel ――可靠系数，取K k ＝１.15K f ――返回系数, K f =0.85K jz ――接线系数,其值视继电器的接线方式而定，此取1.0 K j ――电流互感器的变比式中ϕcos ――设备组平均功率因数，此取0.8 Imax — 线路最大工作电流)2(m in .s I ――被保护线路末两相短路电流二、通风机房高压柜整定计算书（300/5）根据目前通风机房用电设备用电负荷统计知总负荷为1120KW ，最大负荷功率为560KW,使用LG-120架空线，3000Km 。
