谈表面粗糙度与尺寸公差及形位公差间的协调关系

同一工件上所标注的尺寸公差要求小还是形位公差要求小？尺寸公差与形位公差是否有联系？1.形位公差要小，两都有联系。

2.表面形状公差(t),尺寸公差(T)及表面粗糙度Ra,Rz有一定相互关系的:t≈0.6T 则Ra≤0.05T,Rz≤0.2T;t≈0.4T 则Ra≤0.025T,Rz≤0.1T;t≈0.25T 则Ra≤0.012T,Rz≤0.05T;t＜0.25T 则Ra≤0.015T,Rz≤0.06T;3.尺寸公差有标准公差\极限公差形位公差共有14个,根据零件的功能要求,有时尺寸公差与形位公差之间应遵循一些特定的关系，也就是尺寸公差控制形位公差;形位公差补偿给尺寸公差。

图样上给定的每一尺寸和形状\位置要求均是独立的并分别满足要求的原则,这是独立原则粗糙度是根据配合来定的4.除了独立原则和包容原则外还有最大和最小实体要求及其各自的可逆要求.到底使用哪种原则和要求要看具体情况.对于孔轴配合来说,包容原则和最大最小实体要求都是常用的,这些要求的目的是在保证配合的同时根据形位误差适当的放宽对尺寸公差的要求,允许部分尺寸超差的零件合格,降低加工难度和成本.5.尺寸公差与形位公差的联系要在实践中细细体会。

例如：一、一块矩形板上有四个孔。

四个孔的相对位置要求很高（因为相应的装配是一组轴类零件），而孔本身的加工要求不高（相应装配的轴类件其单个的表面精度低或是很松的间隙配合等），这时的形位公差的要求高于尺寸公差的；二、一块板上有一孔。

这孔的装配要求很高（装配上相应的轴类零件后要求板与轴件的垂直度相当高），这时尺寸的公差的要求可能就要高于形位公差了。

公差的设计就是要保障装配的实现，本着这个原则就可以了。

6.尺寸分为绝对尺寸和关联尺寸,如果是关联尺寸,就和形位公差挂上钩了哟7. Sorry,一条好的经验法则：1/3D<Ra*10<1/2D,Ra粗糙度，D为尺寸公差,更正8.我觉得我们国家的习惯比较好，形位公差不大于尺寸公差。

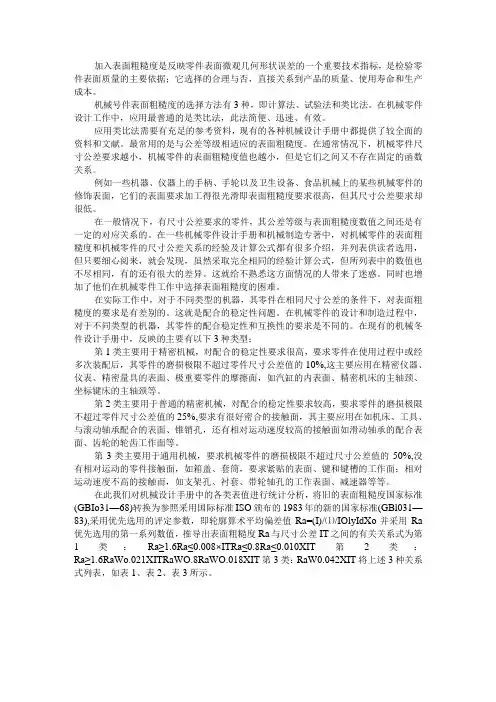

加入表面粗糙度是反映零件表面微观几何形状误差的一个重要技术指标，是检验零件表面质量的主要依据；它选择的合理与否，直接关系到产品的质量、使用寿命和生产成本。

机械号件表面粗糙度的选择方法有3种，即计算法、试验法和类比法。

在机械零件设计工作中，应用最普通的是类比法，此法简便、迅速、有效。

应用类比法需要有充足的参考资料，现有的各种机械设计手册中都提供了较全面的资料和文献。

最常用的是与公差等级相适应的表面粗糙度。

在通常情况下，机械零件尺寸公差要求越小，机械零件的表面粗糙度值也越小，但是它们之间又不存在固定的函数关系。

例如一些机器、仪器上的手柄、手轮以及卫生设备、食品机械上的某些机械零件的修饰表面，它们的表面要求加工得很光滑即表面粗糙度要求很高，但其尺寸公差要求却很低。

在一般情况下，有尺寸公差要求的零件，其公差等级与表面粗糙度数值之间还是有一定的对应关系的。

在一些机械零件设计手册和机械制造专著中，对机械零件的表面粗糙度和机械零件的尺寸公差关系的经验及计算公式都有很多介绍，并列表供读者选用，但只要细心阅来，就会发现，虽然采取完全相同的经验计算公式，但所列表中的数值也不尽相同，有的还有很大的差异。

这就给不熟悉这方面情况的人带来了迷惑。

同时也增加了他们在机械零件工作中选择表面粗糙度的困难。

在实际工作中，对于不同类型的机器，其零件在相同尺寸公差的条件下，对表面粗糙度的要求是有差别的。

这就是配合的稳定性问题。

在机械零件的设计和制造过程中，对于不同类型的机器，其零件的配合稳定性和互换性的要求是不同的。

在现有的机械冬件设计手册中，反映的主要有以下3种类型：第1类主要用于精密机械，对配合的稳定性要求很高，要求零件在使用过程中或经多次装配后，其零件的磨损极限不超过零件尺寸公差值的10%,这主要应用在精密仪器、仪表、精密量具的表面、极重要零件的摩擦面，如汽缸的内表面、精密机床的主轴颈、坐标键床的主轴颈等。

第2类主要用于普通的精密机械，对配合的稳定性要求较高，要求零件的磨损极限不超过零件尺寸公差值的25%,要求有很好密合的接触面，其主要应用在如机床、工具、与滚动轴承配合的表面、锥销孔，还有相对运动速度较高的接触面如滑动轴承的配合表面、齿轮的轮齿工作面等。

尺寸公差、形位公差、表面粗糙度三者的关系A.尺寸公差、形位公差、表面粗糙度数值上的关系1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后，形状公差有一个适当的数值相对应，即一般约以50%尺寸公差值作为形状公差值；仪表行业约20%尺寸公差值作为形状公差值；重型行业约以70%尺寸公差值作为形状公差值。

由此可见．尺寸公差精度愈高，形状公差占尺寸公差比例愈小所以，在设计标注尺寸和形状公差要求时，除特殊情况外，当尺寸精度确定后，一般以50%尺寸公差值作为形状公差值，这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看，形状误差是由机床振动、刀具振动、主轴跳动等原因造成；而位置误差则是由于机床导轨的不平行，工具装夹不平行或不垂直、夹紧力作用等原因造成，再从公差带定义看，位置误差是含被测表面的形状误差的，如平行度误差中就含有平面度误差，故位置误差比形状误差要大得多。

因此，在一般情况下、在无进一步要求时，给了位置公差，就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求，但标注的形状公差值应小于所标注的位置公差值，否则，生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系，但在一定的加工条件下两者也存在着一定的比例关系，据实验研究，在一般精度时，表面粗糙度占形状公差的1／5～1／4。

由此可知，为确保形状公差，应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下，尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式：尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出，设计时要协调处理好三者的数值关系，在图样上标注公差值时应遵循：给定同一表面的粗糙度数值应小于其形状公差值；而形状公差值应小于其位置公差值；位置各差值应小于其尺寸公差值。

尺寸公差、形位公差、表面粗糙度数值上的关系一、尺寸公差、形位公差、表面粗糙度数值上的关系1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后，形状公差有一个适当的数值相对应，即一般约以50%尺寸公差值作为形状公差值；仪表行业约20%尺寸公差值作为形状公差值；重型行业约以70%尺寸公差值作为形状公差值。

由此可见．尺寸公差精度愈高，形状公差占尺寸公差比例愈小所以，在设计标注尺寸和形状公差要求时，除特殊情况外，当尺寸精度确定后，一般以50%尺寸公差值作为形状公差值，这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看，形状误差是由机床振动、刀具振动、主轴跳动等原因造成；而位置误差则是由于机床导轨的不平行，工具装夹不平行或不垂直、夹紧力作用等原因造成，再从公差带定义看，位置误差是含被测表面的形状误差的，如平行度误差中就含有平面度误差，故位置误差比形状误差要大得多。

因此，在一般情况下、在无进一步要求时，给了位置公差，就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求，但标注的形状公差值应小于所标注的位置公差值，否则，生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系，但在一定的加工条件下两者也存在着一定的比例关系，据实验研究，在一般精度时，表面粗糙度占形状公差的1／5～1／4。

由此可知，为确保形状公差，应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下，尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式：尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出，设计时要协调处理好三者的数值关系，在图样上标注公差值时应遵循：给定同一表面的粗糙度数值应小于其形状公差值；而形状公差值应小于其位置公差值；位置各差值应小于其尺寸公差值。

模具零件的公差配合、形位公差及表面粗糙度要求2010-01-27 09:04:53| 分类：默认分类| 标签：|字号大中小订阅模具零件的公差配合、形位公差及表面粗糙度要求设计模具时，应根据模具零件的功能和固定方式及配合要求的不同，合理选用其公差配合、形位公差及表面粗糙度。

否则，将不仅直接影响模具的正常工作和冲压件的质量，而且也影响模具的使用寿命和制造成本。

一、模具零件的公差配合要求模具零件的公差配合分为过盈配合、过渡配合及间隙配合三种。

过盈配合用于模具工作时其零件之间没有相对运动且又不经常拆装的零件，如导柱、导套与模板的配合；过渡配合用于模具工作时其零件之间没有相对运动但需要经常拆装的零件，如压入式凸模与固定板的配合；间隙配合用于模具工作时需要相对运动的零件，如导柱与导套之间的配合等。

模具中常用零件的公差配合见下表。

二、模具零件的形公差形位公差是形状和位置公差的简称，它包括直线度、平面度、圆柱度、平行度、垂直度、同轴度、对称度及圆跳动公差等多种。

根据模具零件的技术要求，应合理选用其形位公差的种类及数值。

模具零件中常用的形位公差有平行度、垂直度、同轴度、圆柱度及圆跳动公差等，现分述如下：1、平行度公差模板、凹模板、垫板、固定板、导板、卸料板、压边圈等板类零件的两平面应有平行度要求，一般可按下表选取。

注：1.基本尺寸是指被测表面的最大长度尺寸和最大宽度尺寸。

2.滚动式导柱模架的模座平行度公差采用公差等级4级。

2.垂直度公差矩形、圆形凹模板的直角面，凸、凹模（或凸凹模）固定板安装孔的轴线与其基准面，模板上模柄（压入式模柄）安装孔的轴线与其基准面，一般均应有垂直度要求，可按下表的垂直度公差选取。

而上、下模板的导柱、导套安装孔的轴线与其基准面的垂直度公差，应按如下规定：安装滑动式导柱、导套时取为0.01：100；安装滚动式导柱、导套时取为0.005：100。

>25~40>40~63>63~100>100~160>160~250>250~400公差等级5公差值0.0100.0120.0150.0200.0250.030注：1.基本尺寸是指被测零件的短边长度。

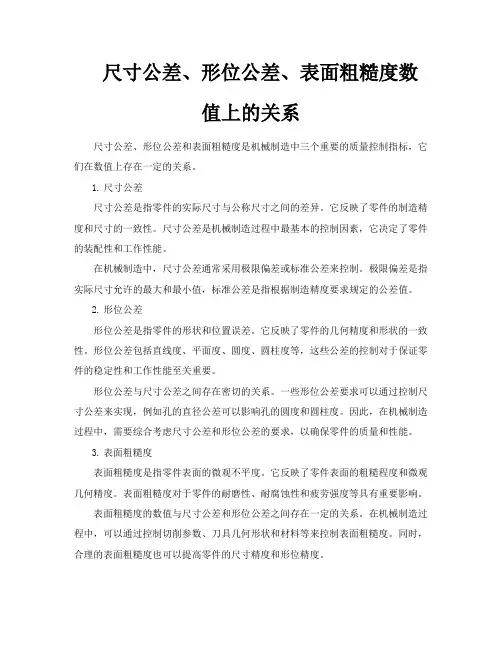

尺寸公差、形位公差、表面粗糙度数值上的关系尺寸公差、形位公差和表面粗糙度是机械制造中三个重要的质量控制指标，它们在数值上存在一定的关系。

1.尺寸公差尺寸公差是指零件的实际尺寸与公称尺寸之间的差异。

它反映了零件的制造精度和尺寸的一致性。

尺寸公差是机械制造过程中最基本的控制因素，它决定了零件的装配性和工作性能。

在机械制造中，尺寸公差通常采用极限偏差或标准公差来控制。

极限偏差是指实际尺寸允许的最大和最小值，标准公差是指根据制造精度要求规定的公差值。

2.形位公差形位公差是指零件的形状和位置误差。

它反映了零件的几何精度和形状的一致性。

形位公差包括直线度、平面度、圆度、圆柱度等，这些公差的控制对于保证零件的稳定性和工作性能至关重要。

形位公差与尺寸公差之间存在密切的关系。

一些形位公差要求可以通过控制尺寸公差来实现，例如孔的直径公差可以影响孔的圆度和圆柱度。

因此，在机械制造过程中，需要综合考虑尺寸公差和形位公差的要求，以确保零件的质量和性能。

3.表面粗糙度表面粗糙度是指零件表面的微观不平度。

它反映了零件表面的粗糙程度和微观几何精度。

表面粗糙度对于零件的耐磨性、耐腐蚀性和疲劳强度等具有重要影响。

表面粗糙度的数值与尺寸公差和形位公差之间存在一定的关系。

在机械制造过程中，可以通过控制切削参数、刀具几何形状和材料等来控制表面粗糙度。

同时，合理的表面粗糙度也可以提高零件的尺寸精度和形位精度。

综上所述，尺寸公差、形位公差和表面粗糙度之间存在密切的关系。

在机械制造过程中，需要综合考虑这些因素，制定合理的制造工艺和质量控制方案，以确保零件的质量和性能。

同时，对于不同的应用场合和工作条件，需要根据实际情况选择合适的控制方法和要求，以达到最佳的经济效益和技术效果。

谈表面粗糙度与尺寸公差及形位公差间的协调关系表面粗糙度、尺寸公差和形位公差是机械制造中常用的三个概念，它们之间的协调关系对于产品的质量和性能有着重要的影响。

在实际生产中，如何协调它们之间的关系是一个需要认真思考和解决的问题。

首先，表面粗糙度是指物体表面的不规则程度，通常用Ra值来表示。

表面粗糙度对于产品的摩擦、密封、润滑等性能有着重要的影响。

在制造过程中，表面粗糙度的控制是必不可少的，一般要根据产品的使用要求来确定表面粗糙度的要求。

其次，尺寸公差是指零件尺寸与设计尺寸之间的差值，通常用加减公差来表示。

尺寸公差的控制是保证零件尺寸精度的重要手段，它可以有效地控制零件的尺寸偏差，保证零件的互换性和装配性。

最后，形位公差是指零件的形状、位置和方向等要素之间的差值，通常用最大材料条件来表示。

形位公差的控制是保证零件形状精度和位置精度的重要手段，它可以有效地控制零件的形状偏差和位置偏差，保证零件的功能和装配性。

在实际生产中，表面粗糙度、尺寸公差和形位公差之间的协调关系是非常重要的。

一般来说，表面粗糙度越小，尺寸公差和形位公差就越小，因为表面粗糙度的控制可以减小零件的尺寸偏差和形状偏差，从而减小尺寸公差和形位公差的要求。

另外，尺寸公差和形位公差之间也存在着协调关系。

一般来说，形位公差的要求比尺寸公差的要求更高，因为形位公差的控制可以保证零件的位置精度和功能性能，而尺寸公差的控制只能保证零件的尺寸精度。

因此，在确定尺寸公差和形位公差时，需要根据零件的实际要求来确定其优先级和控制范围。

总之，表面粗糙度、尺寸公差和形位公差是机械制造中常用的三个概念，它们之间的协调关系对于产品的质量和性能有着重要的影响。

在实际生产中，需要根据产品的使用要求和制造工艺的特点来确定它们之间的关系，以保证产品的质量和性能。

一、尺寸公差、形位公差、表面粗糙度数值上的关系来源于微信公众号：“直观学机械”1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后，形状公差有一个适当的数值相对应，即一般约以50%尺寸公差值作为形状公差值；仪表行业约20%尺寸公差值作为形状公差值；重型行业约以70%尺寸公差值作为形状公差值。

由此可见．尺寸公差精度愈高，形状公差占尺寸公差比例愈小所以，在设计标注尺寸和形状公差要求时，除特殊情况外，当尺寸精度确定后，一般以50%尺寸公差值作为形状公差值，这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看，形状误差是由机床振动、刀具振动、主轴跳动等原因造成；而位置误差则是由于机床导轨的不平行，工具装夹不平行或不垂直、夹紧力作用等原因造成，再从公差带定义看，位置误差是含被测表面的形状误差的，如平行度误差中就含有平面度误差，故位置误差比形状误差要大得多。

因此，在一般情况下、在无进一步要求时，给了位置公差，就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求，但标注的形状公差值应小于所标注的位置公差值，否则，生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系，但在一定的加工条件下两者也存在着一定的比例关系，据实验研究，在一般精度时，表面粗糙度占形状公差的1／5～1／4。

由此可知，为确保形状公差，应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下，尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式：尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出，设计时要协调处理好三者的数值关系，在图样上标注公差值时应遵循：给定同一表面的粗糙度数值应小于其形状公差值；而形状公差值应小于其位置公差值；位置各差值应小于其尺寸公差值。

尺寸公差、形位公差、表面粗糙度的区别和联系及选择方法一、尺寸公差、形位公差、表面粗糙度数值上的关系1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后，形状公差有一个适当的数值相对应，即一般约以50%尺寸公差值作为形状公差值；仪表行业约20%尺寸公差值作为形状公差值；重型行业约以70%尺寸公差值作为形状公差值。

由此可见．尺寸公差精度愈高，形状公差占尺寸公差比例愈小所以，在设计标注尺寸和形状公差要求时，除特殊情况外，当尺寸精度确定后，一般以50%尺寸公差值作为形状公差值，这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看，形状误差是由机床振动、刀具振动、主轴跳动等原因造成；而位置误差则是由于机床导轨的不平行，工具装夹不平行或不垂直、夹紧力作用等原因造成，再从公差带定义看，位置误差是含被测表面的形状误差的，如平行度误差中就含有平面度误差，故位置误差比形状误差要大得多。

因此，在一般情况下、在无进一步要求时，给了位置公差，就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求，但标注的形状公差值应小于所标注的位置公差值，否则，生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系，但在一定的加工条件下两者也存在着一定的比例关系，据实验研究，在一般精度时，表面粗糙度占形状公差的1／5～1／4。

由此可知，为确保形状公差，应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下，尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式：尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出，设计时要协调处理好三者的数值关系，在图样上标注公差值时应遵循：给定同一表面的粗糙度数值应小于其形状公差值；而形状公差值应小于其位置公差值；位置各差值应小于其尺寸公差值。
