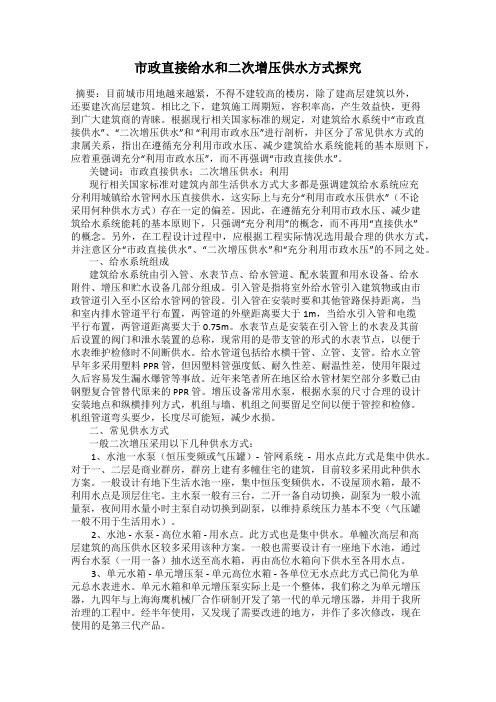

市政直接给水和二次增压供水方式探究摘要：目前城市用地越来越紧，不得不建较高的楼房，除了建高层建筑以外，还要建次高层建筑。
相比之下，建筑施工周期短，容积率高，产生效益快，更得到广大建筑商的青睐。
根据现行相关国家标准的规定，对建筑给水系统中“市政直接供水”、“二次增压供水”和“利用市政水压”进行剖析，并区分了常见供水方式的隶属关系，指出在遵循充分利用市政水压、减少建筑给水系统能耗的基本原则下，应着重强调充分“利用市政水压”，而不再强调“市政直接供水”。
关键词：市政直接供水；二次增压供水；利用现行相关国家标准对建筑内部生活供水方式大多都是强调建筑给水系统应充分利用城镇给水管网水压直接供水，这实际上与充分“利用市政水压供水”（不论采用何种供水方式）存在一定的偏差。
因此，在遵循充分利用市政水压、减少建筑给水系统能耗的基本原则下，只强调“充分利用”的概念，而不再用“直接供水”的概念。
另外，在工程设计过程中，应根据工程实际情况选用最合理的供水方式，并注意区分“市政直接供水”、“二次增压供水”和“充分利用市政水压”的不同之处。
一、给水系统组成建筑给水系统由引入管、水表节点、给水管道、配水装置和用水设备、给水附件、增压和贮水设备几部分组成。
引入管是指将室外给水管引入建筑物或由市政管道引入至小区给水管网的管段。
引入管在安装时要和其他管路保持距离，当和室内排水管道平行布置，两管道的外壁距离要大于 1m，当给水引入管和电缆平行布置，两管道距离要大于 0.75m。
水表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称，现常用的是带支管的形式的水表节点，以便于水表维护检修时不间断供水。
给水管道包括给水横干管、立管、支管。
给水立管早年多采用塑料 PPR 管，但因塑料管强度低、耐久性差、耐温性差，使用年限过久后容易发生漏水爆管等事故。
近年来笔者所在地区给水管材架空部分多数已由钢塑复合管替代原来的 PPR 管。
增压设备常用水泵，根据水泵的尺寸合理的设计安装地点和纵横排列方式，机组与墙、机组之间要留足空间以便于管控和检修。
变频调速给水1.1概述常用的加压供水方式有高位水箱供水、气压供水、变频调速供水、管网叠压（无负压）变频调速供水和管网叠压（无负压）高水位水箱供水等。
其耗能、供水安全及防二次污染等方面的比较见表1。
常用供水加压方式比较表1注：1.表中P 1、P 2表示气压水罐的最低、最高工作摇篮，绝对压力（MPa ）；ΔP为实际压力波动值。
2.管网叠压（无负压）高位水箱供水方式中的高位水箱不同于高位水箱供水方式的水箱，应为采取了空气过滤装置的密闭水箱。
近年来，管网叠压（无负压）变频调速供水方式已在不少城市使用。
但是，该供水方式有一定的适用范围和局限性，不是万能的，不是哪种场合都能使用的。
故变频调速供水方式仍是目前应用较广的供水方式。
在应用中应合理选用水泵，加长水泵在高效区的工作时间，因地制宜，发挥其应有的节能效果。
变频调速供水方式适用于每日用水时间长、用水量经常变化的生活和生产给水系统，凡需要增压的给水系统及热水系统均可选用。
该供水设备的优点主要表现在设定水泵出水压力的情况下，水泵的出水量（用户用水量）可通过变频调速改变供电频率进而改变水泵转速来实现；供水压力一直被控制在设定的压力下，不会出现用水小时管网压力超过设定压力的现象。
缺点是当供水范围较小、用水变化幅度过大时，节能效果不明显，甚至不节能；对电源要求较高，必须可靠，保护功能要齐全。
变频调速给水设备是比较节能的设备。
它是利用控制柜内的变频器和微机来控制水泵的运行，使水泵按照实际运行参数（变化着的用户用水量和设定的水压）进行变频调速供水，把水泵工频运行时特性曲线中的多余功通过变频器调频节约下来。
变频调速泵的调泵范围在100%～75%之间，这就使得当水泵在小流量或零流量工况工作时，水泵的运行会落在低效区。
如果水泵长时间运行在低效区，则该给水设备不但不能节能、反而会浪费能量。
因此，对于像生活给水设备存在夜间小流量和零流量时间较长的装置，除了变频调速主泵外，还会配置小泵和气压水罐，采用时间继电器或流量监测装置来控制小泵和气压水罐的运行，一旦到了夜里设定的时间或用户的用水量减少到确定的某一数值时，给水设备自动切换到小泵和气压水罐联合工作。
如何选择高层建筑消防给水系统给水方式高层建筑消防给水系统的给水方式选择是建筑消防设计的重要环节之一，直接关系到消防给水系统的性能和效果。
下面将从建筑消防给水系统的特点、给水方式的选择原则以及具体的给水方式进行详细介绍。
一、高层建筑消防给水系统的特点高层建筑消防给水系统具有以下几个特点：1.水压要求高：高层建筑消防给水系统的消防水压要求较高，一般为0.6-0.8MPa。
因此，在选择给水方式时，要保证能够满足这一要求。
2.消防喷淋系统数量较多：高层建筑消防给水系统的喷淋系统数量较多，每层楼通常设有多个喷淋头。
因此，在给水方式选择时，要考虑给水管道的数量和容量。
3.给水系统的可靠性要求高：高层建筑消防给水系统的可靠性要求较高，一旦发生火灾，需要能够及时供水，保证喷淋系统的正常运行。
二、高层建筑消防给水系统给水方式的选择原则在选择高层建筑消防给水系统的给水方式时，需要遵循以下几个原则：1.安全性原则：选择能够确保消防给水系统运行安全的给水方式，并满足消防水压要求。
2.经济性原则：选择经济合理的给水方式，既要考虑系统建设和维护的成本，又要满足消防要求。
3.可靠性原则：选择能够确保给水系统可靠运行的给水方式，确保消防水源的供水能力和供水稳定性。
三、高层建筑消防给水系统常见的给水方式1.自动增压供水系统：通过设置自动增压泵站来提供消防水源，与城市自来水系统相连。
该方式结构简单，可以满足消防水压要求，且供水可靠。
但是，投资和维护成本较高。
2.高层消防水箱供水系统：通过建设高层消防水箱，在楼顶或地下室设置消防泵房，将自来水供应增加到消防水箱，在发生火灾时泵房启动，将水箱内水源供给消防给水系统。
该方式的优点是供水可靠，且不受城市自来水系统的影响。
但是，需要增加消防水箱的投资，且泵房的自动化控制要求高。
3.活跃供水系统：通过设置消防水泵，将自来水喷射进入建筑消防给水系统，通过自来水的压力和流量来提供消防水源。
该方式的优点是操作简单、运行可靠，但是需要满足自来水的压力和流量要求。
高层建筑给排水设计及其注意要点论述一、高层建筑给排水系统设计特点在高层建筑的给排水设计过程中，在满足国家现行规范的基础上，要根据各高层建筑的要求和特点，综合分析，做到安全适用、技术先进、经济合理。
1、给水系统分析高层建筑若采用同一给水系统给水，则垂直方向管线过程，下层管道中的静水压力很大，必然带来很多弊病，使用中会产生噪音，损坏启闭龙头和管道配件，由于压力过大，水流速度加快，出流量增大，造成开启龙头水流喷溅，既浪费水量又影响使用。
为克服给水系统中压力过大的弊病，保证建筑供水的安全可靠性，高层建筑应采取竖向分区供水，即在建筑物的垂直方向按层分段，各段为一区，分别组成各自的给水系统。
确定分区范围是应充分利用室外给水管网的水压，以节省能力，并要结合设备工程的情况综合考虑，尽量将给水分区的设备层与其他相关工作所需设备层共同布置，使各区最低卫生器具或用水设备配水装置处的静水压力小于其工作压力，以免配水装置的零件损坏，同时也节省造价。
2、排水系统分析高层建筑物内部的污废水排水系统应迅速畅通地将污废水排到室外。
同时排水管道内的气压稳定，有毒有害气体不进入室内，保持室内良好的环境卫生。
排水管线布置须合理，简短顺直。
为满足上述要求，建筑内部污废水排水系统的组成部分有卫生器具和用水设备的受水器、排水管道、清通设备和通气管道，有些建筑物内根据需要还没有提升设备和局部处理构筑物。
污废水中含有固体杂物，容易在管内沉积粘附，降低通水能力甚至堵塞管道，为疏通管道保障排水通畅，需设清通设备。
在高层地下室污废水不能自流排至室外检查井，需设污水提升设备。
建筑内部排水管道内是水气两相流。
为使排水管道内空气流通，压力稳定，避免因管道内压力波动使有害气体进入室内，需要设备与大气相同的通气管道系统。
二、关于高层建筑给水设计要点1、给水系统竖向分区的确定给水系统的竖向分区应根据建筑物用途、层数、使用要求、材料设备性能、维护管理、降低供水能耗等因素综合确定。
家用增压方案随着社会的发展和人们生活水平的提高，家庭对于水的需求越来越大。
然而，一些低层楼或者老旧小区的住户常常遇到水压不足的问题，给日常生活带来了不便。
为了解决这一问题，现在市场上出现了各种家用增压方案。
本文将介绍几种常见的家用增压方案及其优缺点。
一、水泵增压系统水泵增压系统是一种传统的家用增压方案。
该系统通过安装水泵设备，将进水管道内的水经过增压泵加压后供应到各家庭用水点。
这种方案的优点是运行稳定可靠，增压效果好。
然而，由于水泵需要不间断地运行，耗电量较大，且较为吵闹，同时维护成本也较高。
二、压力桶增压系统压力桶增压系统是一种常见的家用增压方案。
该系统通过安装带有压力传感器的压力桶，根据家庭用水需求不断调节水泵启停，实现增压效果。
这种方案的优点是工作稳定、性能可靠，噪音相对较低，且节能环保。
然而，压力桶增压系统的价格相对较高，需要花费较多成本。
三、变频增压系统变频增压系统是一种现代化的家用增压方案。
该系统通过安装变频器控制水泵的转速，根据家庭用水需求智能调节水压，实现增压效果。
这种方案的优点是节能环保、运行稳定、噪音较低。
同时，根据不同家庭用水情况，可以进行个性化设置，提高用户的使用体验和舒适度。
然而，变频增压系统价格相对较高，维护成本也较高。
综上所述，家用增压方案有水泵增压系统、压力桶增压系统和变频增压系统等几种常见方案。
不同方案各有优缺点，因此在选择家用增压方案时应根据具体情况进行综合考虑。
希望本文的介绍能够为您的家庭用水问题提供一定的参考和帮助。
给水系统增压方式的比较和选择
在三种增压方式中，提升泵加高位水箱方式属于重力供水方式；变频调速水泵供水和气压供水属于压力供水方式。
在高层建筑设计中，增压设备几乎是必不可少的。
在方案讨论中，经常会遇到的问题是“究竟哪种增压设备(装置,设施)好?”，
实际上单就设备或装置本身是无法回答这个问题的。
正如前面所讲过的, 各种设备和装置，以至系统，在具备某些优点的同时，也存在某些相应的不足之处。
这就需要设计者做出最优的选择。
选择的主要依据是设备，装置本身的特点和工程的实际情况，具体分析。
１高位水箱和提升泵
高位水箱和贮水池的位置一经确定，提升泵的供水压力是不随用水情况而改变的。
这时，水泵的工作始终处在稳定的恒压状态下，供水时的流量，扬程都没有变化。
当水箱水位达到高限水位时水泵停止运转，直到下一次启动。
水箱向管网供水的压力，取决于水箱的设置高度。
因此，水箱设置高度一经确定，供水压力始终是恒定值。
随然水箱的水位有高低变化，但与系统的供水高度相比一般可以忽略不计。
恒压提升泵的流量，一般按系统的最大小时用水量确定，系统高峰用水量与最大小时用水量的差额，由水箱容积进行调节。
所以水箱要储存这部分调节容积。
高位水箱和恒压提升泵供水的设备简单，可使系统水泵数量最少，并始终处在高效区稳定工作。
但是提升泵的扬程不可选得过高，如果扬程余量太大，可能造成长期能量的浪费。
高位水箱的另一个优点是可以有较大的储水能力，并在水箱向管网供水时不需要额外的动力。
因此在电源保证率不高的地区，它有其他增压设备无法相比的优越性。
高位水箱的缺点之一是储水水质容易受到二次污染。
因此需要对水箱储水进行二次消毒来保证水质。
增加消毒设备常常会抵消了它设备简单，管理方便的优点。
缺点之二是需要较大的调节容积。
从前面的计算可知，当采用高位水箱加提升
泵的增压供水方式时，贮水池的调节容积约占日用水量的４０～６０％，高位水箱的调节容积约占８～１２％，总的调节容积约占日用水量的５０～７０％。
另外由于水箱的设置高度受到限制，可能致使最高用水点供水压力不足。
２变频调速水泵供水
变频调速水泵供水，是以改变水泵特性的方式来调节用水变化的。
因此，贮水池的调节容积可以较小，一般为日用水量的３０～４０％，且不需要水箱的二次调节容积。
所以总的调节容积，仅为高位水箱加提升泵供水方式的二分之一。
变频调速水泵供水装置，由于采用先进的电子控制系统，无触点的电子开关可使电气设备寿命延长，灵敏度和自动化程度高，管理方便，低负荷运转时明显地节约电能。
低速启动，无冲击电流，加以各种保护功能，运行十分安全可靠。
变频电速供水装置，可以多泵并联工作，扩大流量的调节范围。
３气压供水装置
气压供水是一种压力给水设备，因此它不受设置高度的限制。
气压罐是密闭容器，水质不会受到二次污染。
气压供水的给水泵，只在最高压力和最低压力之间运行，而最低压力必须满足供水最不利点的需用压力，所以水泵经常在比需用的压力过剩的情况下工作。
这部分过剩的水泵扬程并不是系统用水所必须的，而是为了造成一定的调节容积，对用水来说，这部分过剩的扬程是额外的消耗。
气压供水装置的气压罐，作为控制水泵的启停，其调节容积可以很小，但不适
用于储存水量。
储存同样的水量，气压罐的总容积要比高位水箱大得多。
４根据建筑物用水情况选择
在选择增压功供水方式时，应考虑不同建筑物用水情况的差别。
如旅馆，酒店医院，综合性大厦等，用水时间长，用水量大，增压设施的水泵运行时间也较长。
采用变频调速供水装置能充分显示其节能，调节范围大，供水稳定，可减小调节容积，管理方便等优越性。
而使用气压供水时，可能会出现水泵启动次数过多，设备体积大和供水压力不稳定等缺点。
办公楼，展览馆，商场等建筑，一般用水量较小，每日用水时间比较集中，只有６～１０个小时，其他时间用水很少，相当长的时间内基本上是不用水的。
变频调速供水装置在这里就不能充分发挥它的优势。
在用水量很小或零流量时，气压罐可以保持所需的压力和必要的小流量。
在集中用水时，气压供水装置（的水泵）可以较长时间连续运行。
气压罐作为控制水泵的开停，不需要很大调节容积。
在小流量时，气压罐的可用水量也能满足一定时间内用水的需要，气压罐的容积就不会过于庞大。
气压供水很容易实现自动控制，班后用水也不需要特别的人工管理。
高位水箱用于各种建筑物的供水，都有很广泛的适应性。
只要对水箱储水的二次消毒有适当的解决措施和建筑物有足够的空间放置高位水箱，无论用水的时间长短，集中或分散，都是可选的增压设施。
５考虑热交换器的放置位置
为了保持卫生器具冷水和热水供水压力的平衡，应采用来自同一竖向分区的供水。
当各区的热交换器集中设置在地下室时，高区热交换器的冷水进水管要从高区水箱一直送到地下室。
热水管又要从地下室一直送到高区用水点。
这样热水系统的供水立管要比冷水系统的供水立管长了自高区水箱至地下室高差的两倍左右，增加了阻力损失。
为保持压力平衡热水立管管径要放大，增加了金属材料消耗和投资，同时还增加了管道竖井内立管的数量。
因此，采用高位水箱重力供水方式时，应考虑将热交换器设置在本分区内。
压力供水方式则较容易解决这个问题。
６几种增压设施组合使用
在工程实践中，常有几种增压设施组合使用的情况，以弥补单一设施本身的不足。
如在高层建筑给水系统中采用高位水箱，并在高区设气压供水装置，以弥补高区部分用水点的水压不足。
在超高层建筑中，为避免高区供水压力过大，也可以采用高位水箱和变频调速供水装置组合串联供水等。
总之，要结合工程的具体情况，充分利用各种增压设施的优点，完善给水系统，作到实用、安全、经济、方便。
