MSI【微星】G31M3 V2维修
【主板型号】MSI【微星】G31M3 V2
【故障现象】开机正常，复位灯常亮，总线供电管控制极无电压
目测被人焊过，打值没有问题，上电复位灯常亮
先测内存电压1.9V正常
测总线电压太低0.4V
再总线供电场管控制极无电压
跑线总线场管控制极由旁边358控制，358芯片脚位如下：
358工作条件：8脚供电正常+脚电压大于-脚电压时Output输出
测358第8脚VCC供电正常
测358正（+）向输入脚无电压
跑线发现经电阻进入北桥旁边一个5脚芝麻管
查图纸芯片脚位如下：
芯片工作原理：1脚供电3.3V正常2脚EN信号正常5脚输出电压
测芯片1脚供电3.3V正常
再测芯片EN信号2.5V正常
最后测芯片输出脚无电压，判断此芯片损坏
电压1.2V正常输出
总线供电管电压也正常了
再上电测试复位灯不常亮了，上CPU 上内存跑码正常
显示器显示亮机
MSI【微星】G31M3 V2总线供电电路如下：
维修总结：UP7707 5脚元件损坏不能给LM358+向输入脚提供电压，LM358工作条件不满足不能输出电压控制总线供电场管导通，造成南北桥总线供电管无工作电压，主板供电不满足导致主板复位灯常亮
5脚元件为1.2V稳压IC，原理与ASUS主板VCCVID电压产生元件一样。
文章原创：电脑维修爱好者【】--凤城。
主板常见故障维修24例如今主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成。
不过，有些主板常见故障并不需要专门的检测设备，你自己即可动手解决，下面是一些最典型的主板故障维修实例，希望大家能从中学到解决主板故障的基本办法。
一、开机无显示类故障【实例1】：主板不启动，开机无显示，有内存报警声（"嘀嘀"地叫个不停）故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。
例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。
处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。
注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。
【实例2】：主板不启动，开机无显示，有显卡报警声（一长两短的鸣叫）故障原因：一般是显卡松动或显卡损坏。
处理办法：打开机箱，把显卡重新插好即可。
要检查AGP插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。
如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。
如果开机后听到"嘀"的一声自检通过，显示器正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。
【实例3】：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。
处理办法：针对以下原因，逐一排除。
要求你熟悉数字电路模拟电路，会使用万用表，有时还需要借助DEBUG卡检查故障。
（1）CPU方面的问题CPU没有供电：可用万用表测试CPU周围的三个(或一个)场管及三个(或一个)整流二极管，检查CPU是否损坏。
主板不通电的维修方法与实例方法一：检查电源问题1.确保电源插头插好并通电。
2.检查电源线是否正常工作，可以尝试使用其他已知工作正常的电源线连接主板进行测试。
3.检查电源是否正常运转，可以通过查看电源风扇是否转动或使用测试仪器进行测量。
实例：李先生的电脑主板突然无法通电了。
他首先检查了电源插头，并确保电源打开，并未解决问题。
然后，他尝试了使用另一个电源线连接主板，发现主板能够通电，于是他确定原电源线有问题。
最后，他购买了一个新的电源线，主板恢复正常运行。
方法二：检查连接问题1.检查主板和电源之间的连接线是否插好。
2.检查主板和其他硬件设备（如显卡、内存条等）之间的连接是否稳固。
实例：王女士安装了一个新的显卡后，发现主板无法通电。
她检查了主板和电源之间的连接线，发现其中一个插头没有完全插入主板插槽。
她重新插好连接线后，主板恢复正常工作。
方法三：检查硬件故障1.检查主板上的电容是否坏了，如果有明显的损坏（如漏液、膨胀等），则需要更换损坏的电容。
2.检查主板是否有烧焦或烧黑的痕迹，如果有，可能是其他硬件设备损坏导致的，需要修理或更换相关硬件设备。
实例：张先生的主板无法通电，他打开主板检查发现其中一颗电容膨胀了。
他购买了一个全新的电容并将其更换到主板上，主板恢复正常运行。
方法四：寻求专业帮助如果以上方法都无法解决主板不通电的问题，建议寻求专业的电脑维修人员进行检修和维修。
综上所述，主板不通电可能是由于电源故障、连接问题、硬件故障等引起的。
可以通过检查电源问题、连接问题和硬件故障来定位和解决问题。
如果以上方法都无法解决问题，则建议寻求专业的电脑维修人员进行检修和维修。
主板检修实例一、主板加电电路故障检修实例1、微星MS-6566E主板，故障为不通电。
此主板NQ为82801DB，I/O 83627HF-AW，主板别人以前修过，已经更换32.768晶振。
首先排除短路、路线问题，晶振两脚有起振电压0.26V左右,基本正常。
测I/O芯片83267第67脚无高电平，应该是南桥缺少1。
5VSB待机导致的，跑线路发现在AGP槽附近一“351”小场管损坏，此场管负责把3。
3VSB转1.5VSB待机电压，用“702”场管后，测试83627第67脚为3。
3V高电平，正常。
点PWR开关主板通电，故障修复。
分析：此故障就是南桥缺少一组待机导致无法开机，微星MS-6566系列型号主板大部分是该场管损坏导致的无法开机，此管位于AGP槽旁边。
2、一杂牌845GL主板，故障现象为插上ATX电源插头后，主板自动通电，点PWR 开关无法关机。
南桥为82801DB，南桥旁边有两个1117稳压器，其中一个非常烫手，经查短路的1117第三脚接+5VSB（紫线），第二脚输出应为给南桥提供3。
3V的待机电压，导致1117稳压，导致发烫一般为输出端后级电路短路导致的，本着先简后繁的原则，先更换1117稳压器，故障依旧，后更换南桥，故障排除。
分析：使用82801DB和82801EB南桥的主板，南板短路的经常的此类现象出现。
3、微星845E的主板，故障为点击开关没反应；强行开机有代码并可以走完，接显示器可以显示，查PWR开关一脚有5V电压，通过331电阻进I/O，绿线直接进I/O，I/O是83627HF-AW，此I/O为高电平触发，点PWR开关时有高电平触发，强行加电后可以点亮，说明南槔工作基本正常，应为I/O内部集成的触发电路损坏，更换I/O芯片后，故障排除。
4、一块848主板不开机，故障为不通电此主板的南桥为82801EB，I/O芯片为Winbond的83637，此主板为I/O开机，跑开机线路，绿线到I/O、PWR开关到I/O线路正常。

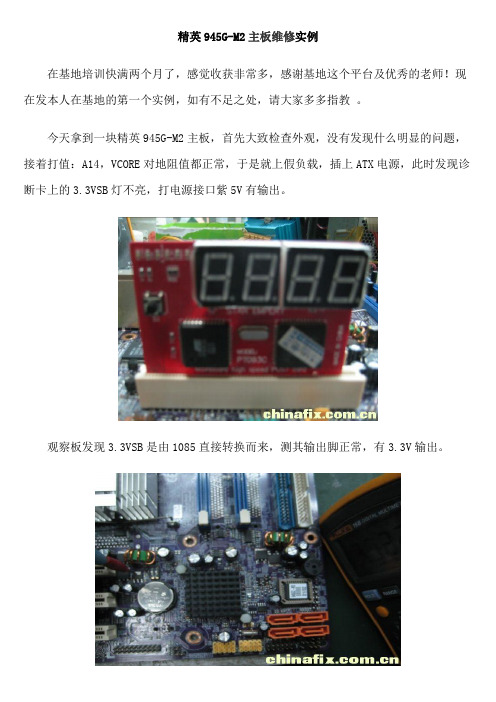

精英945G-M2主板维修实例
在基地培训快满两个月了，感觉收获非常多，感谢基地这个平台及优秀的老师！现在发本人在基地的第一个实例，如有不足之处，请大家多多指教。
今天拿到一块精英945G-M2主板，首先大致检查外观，没有发现什么明显的问题，接着打值：A14，VCORE对地阻值都正常，于是就上假负载，插上ATX电源，此时发现诊断卡上的3.3VSB灯不亮，打电源接口紫5V有输出。
观察板发现3.3VSB是由1085直接转换而来，测其输出脚正常，有3.3V输出。
于是打开该板电路图查看A14的3.3V名字为RSMVCC3，由一个双MOS管4509输出，该管为一个N沟道和一个P沟道构成，待机时由P沟道管导通3.3VSB输出就为RSMVCC3，上电后由N沟道管导通VCC3输出。
好了，这下找到正主了，就是它了
马上就查这个双MOS管,S1正常有3.3V,当测到G1的时候发现居然有2.1V，难怪没有导通了。
现在病因已经找到了，马上查图纸G1是由一个三极管控制的，就是图上的Q47：
查其B极有0.7V的高电平，而C极只有2.1V，由此判断此管损坏，换之。
换好后插上电源，久违的3.3VSB灯已经亮咯，接下来上假负载测VCORE、复位、PG都正常了，上真U，顺利跑码，接下来顺利点亮，此板修复。

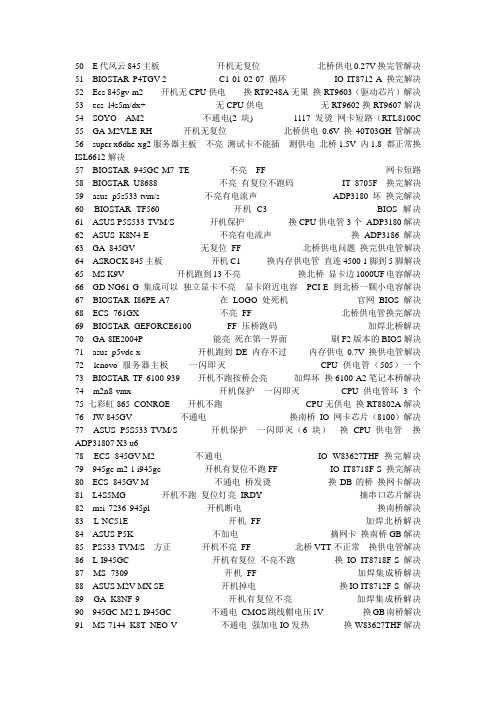

50 E代风云845主板开机无复位北桥供电0.27V换完管解决51 BIOSTAR P4TGV-2 C1-01-02-07 循环IO IT8712-A 换完解决52 Ecs 845gv-m2 开机无CPU供电换RT9248A无果换RT9603（驱动芯片）解决53 ecs l4s5m/dx+ 无CPU供电无RT9602换RT9607解决54 SOYO AM2 不通电(2块) 1117发烫网卡短路（RTL8100C55 GA-M2VLE-RH 开机无复位北桥供电0.6V 换40T03GH管解决56 super x6dhe-xg2服务器主板不亮测试卡不能插测供电北桥1.5V 内1.8 都正常换ISL6612解决57 BIOSTAR 945GC-M7 TE 不亮FF 网卡短路58 BIOSTAR U8688 不亮有复位不跑码IT 8705F 换完解决59 asus p5s533-tvm/s 不亮有电流声ADP3180坏换完解决60 BIOSTAR TF560 开机C3 BIOS解决61 ASUS P5S533-TVM/S 开机保护换CPU供电管3个ADP3180解决62 ASUS K8N4-E 不亮有电流声换ADP3186解决63 GA 845GV 无复位FF 北桥供电问题换完供电管解决64 ASROCK 845主板开机C1 换内存供电管直连4500 1脚到5脚解决65 MS K9V 开机跑到13不亮换北桥显卡边1000UF电容解决66 GD-NG61-G 集成可以独立显卡不亮显卡附近电容PCI-E 到北桥一颗小电容解决67 BIOSTAR I86PE-A7 在LOGO处死机官网BIOS解决68 ECS 761GX 不亮FF 北桥供电管换完解决69 BIOSTAR GEFORCE6100 FF 压桥跑码加焊北桥解决70 GA-8IE2004P 能亮死在第一界面刷F2版本的BIOS解决71 asus p5vdc-x 开机跑到DE 内存不过内存供电0.7V 换供电管解决72 lenovo 服务器主板一闪即灭CPU供电管（505）一个73 BIOSTAR TF 6100-939 开机不跑按桥会亮加焊坏换6100-A2笔记本桥解决74 m2n8-vmx 开机保护一闪即灭CPU供电管坏3个75 七彩虹865 CONROE 开机不跑CPU无供电换RT8802A解决76 JW 845GV 不通电换南桥IO 网卡芯片（8100）解决77 ASUS P5S533-TVM/S 开机保护一闪即灭（6块）换CPU供电管换ADP31807 X3 u678 ECS 845GV-M2 不通电IO W83627THF换完解决79 945gc-m2 l-i945gc 开机有复位不跑FF IO IT8718F-S 换完解决80 ECS 845GV-M 不通电桥发烫换DB的桥换网卡解决81 L4S5MG 开机不跑复位灯亮IRDY 摘串口芯片解决82 msi 7236 945pl 开机断电换南桥解决83 L-NC51E 开机FF 加焊北桥解决84 ASUS P5K 不加电摘网卡换南桥GB解决85 PS533-TVM/S 方正开机不亮FF 北桥VTT不正常换供电管解决86 L-I945GC 开机有复位不亮不跑换IO IT8718F-S 解决87 MS 7309 开机FF 加焊集成桥解决88 ASUS M2V-MX SE 开机掉电换IO IT8712F-S 解决89 GA K8NF-9 开机有复位不亮加焊集成桥解决90 945GC-M2 L-I945GC 不通电CMOS跳线帽电压1V 换GB南桥解决91 MS-7144 K8T NEO-V 不通电强加电IO发热换W83627THF解决92 BIOSTAR GF6100AM2 开机有复位压不跑码CPU电容换加焊北桥解决93 BIOSTAR 945PL-A7B 开机一闪即灭CPU供电上管坏（2 个）换完解决94 FOXCOON 945P7AE 一闪即灭CPU供电上管坏（1个）换完解决95 ASUS P5PL2 一闪即灭ADP 3181坏换完解决96 ASUS P5P800-VM/S 一闪即灭CPU供电驱动芯片3110坏（中间一路）换完解决97 ONDA N62G 开机有复位压不跑加焊6100的北桥解决98 MSI G31M-M3（MS-7529）开机内存不过E1 刷A7528IMS解决99 BIOSTAR 865G 775 开机不亮南桥发烫换EB的南桥解决100 ASUS P5LD2-X 开机无复位内存供电不对APW7120坏换RT9214解决101 GA-MA770-US3 跑F2 F5 E5 主板上有二个BIOS 将备份的换到主BIOS解决102 BIOSTAR U8668-D 一闪即灭cpu供电管坏（1个）103 ASROCK 775I65G 一闪即灭cpu供电管坏（1个）104 ASUS P4GE-MX 不通电换DBM（笔记本南桥）解决105 Lenovo P6I845/P1E 不通电换DBM（笔记本南桥）摘网卡解决106 ONDA N61G 不亮FF 加焊北桥解决107 MS-6552 不通电换晶振和谐振电容解决108 ga-8i845pe-rz 不通电换DBM（笔记本南桥）解决109 翔升N61S 不通电网卡短路摘了解决110 ECS K8M890M-M 开机有复位不跑码VTT1.2V只有0.6V供电管坏换完解决111 l-i915f 开机无复位换IO IT8712F-A解决112 GA-8IPE1000-E 能开机无复位南桥烫AGP 供电管坏换完解决113 ECS 661-M7 开机不跑码按一下痤会跑加焊CPU座解决114 GA-945PLM-S2 开机不跑碰一下晶振跑C4 换协振电容解决115 ecs p965t-a 1.0b 开机自动上电跑到26掉电换IT8712F-S 的IO解决116 ABIT IL9 PRO-A 开机跑D1不亮刷BIOS解决117 syso am2 w83627dhg 不通电加焊集成桥解决118 L-I945GC 解决换IO IT8718F-S 解决119 BIOSTAR MCP6P M2+ 开机无复位北桥无供电FP6321A坏换RT9214解决120 ABIT NF-M2SV 开机无复位无内存供电5V稳压（八脚）芯片坏直连解决121 GA--8i865gme-775 开机C1不过刷BIOS解决122 ECS 945GCT-M2 不通电换南桥解123 L-I945GC 开机对D0无复位不亮不跑换IO IT8718F-S 解决124 BIOSTAR TF520-A2 开机C3 刷BIO解决125 661FX-M7 开机以C1-C3-10-77 刷BIOS解决126 L-I865GVQ 不通电开关电压0.72V 开关旁三极管坏换完解决127 CMELP43D-G 开机无复位CPU无供电L6713A坏换L6703解决128 MS-7258 PT890 开机无复位内存供电不对换MS-7G解决129 BIOSTAR P4M80-M4 开机有复位不亮不跑00 IT8705AF坏换IT8705F解决130 MS- 7143 开机有复位不亮不跑00 加焊集成桥解决131 ABIT-VT7 开机有复位无CPU供电ISL6556BCB坏换完解决132 ECS P4M266A-M2 时亮时不亮加焊CPU座解决133 GA=845GV 开机无复位北桥供电管坏换完解决134 l-NC1Q 开机有复位不亮不跑00 重植6100桥解决135 FOXCONN865G7M 不通电开关针电压0.27 换南桥解决136 INTEL 945GNT 开机有复位不跑码南桥烫换GB开机无复位解决137 BIOSTAR945P A7A 开机复位灯闪南桥有电容鼓换电容和it8712F-A的IO解决138 BIOSTAR NF520 A2G 没声音换ALC662声卡芯片解决139 ASUS M2N8-VMX USB都不能用换6100-405-A3解决140 ECS 661-M7 开机不跑码00 加焊CPU座解决141 WINFAT600K8M8 开机不跑码00 重植6100桥解决142 L-I865GVQ 一闪即灭换CPU供电管和ISL6566CRZ解决143 BOSTAR GF6100M2 开机不跑码按一下桥会跑重植6100桥解决144 ECS SF661-M3 开机不跑码无CPU供电换ADP3181解决145 MSI 945NEO 不通电换南桥解决146 L-NC51M 开机不跑码有复位重植6100桥解决147 EPIA-ML 不通电换VIA8235南桥解决148 ECS 845GV-M2 不通电换DB南桥解决149 910GL-L 一闪即灭换ISL6556CRZ电源管理芯片解决（一个上管也坏）Q/ K } 150 BIOSTAR 945PL-A7A 开机不跑00 CPU附近电容下部漏液换完解决151 INTEL D845EPI/D845GVSR 开机跑D3 电压都正常刷BIOS解决本文来自：迅维网（），详细出处参考:/thread-330081-1-1.html。
主板不上电故障维修流程及实例维修流程：1.检查电源线插头：首先，检查电源线是否正确连接到电源插座，并确保插头完好无损。
有时，插头可能会断开或松动，导致主板无法正常供电。
2.检查电源开关：确认电源开关处于开启状态。
有时，由于误操作或其他原因，用户可能会关闭电源开关，导致主板无法启动。
3.检查电源线路：检查电源线路是否损坏或断开。
使用万用表或电源线路测试仪，检查电源线路是否通电，确保电源线路工作正常。
4.检查电源模块：如果电源线路没有问题，那么可能是电源模块本身故障。
使用维修工具和测试设备，检查电源模块的输出电压是否正常，确保电源模块能够为主板提供足够的电力。
5.检查主板连接器：检查主板上的连接器是否完好无损，并正确插入。
有时，由于连接器松动或脱落，导致主板无法接收电源信号。
6.检查主板元件：使用专业的检测仪器，检查主板上的元件是否损坏。
特别注意检查主板上的电容和电阻是否熔断或出现损坏现象。
7.测试主板电源接口：使用测试设备，检查主板上的电源接口是否能够正常传输电力。
如果电源接口损坏，需要更换或修复。
8.检查BIOS芯片：BIOS芯片是主板上的一个重要组件，用于启动和配置计算机系统。
检查BIOS芯片是否损坏或出现故障，并尝试重新烧写BIOS。
实例：假设在一台计算机上，主板突然无法正常启动，屏幕没有任何显示，也没有听到引导音。
按照以下维修流程进行故障排除：1.检查电源线插头：确认电源线正确连接到电源插座，并插头没有松动或损坏。
2.检查电源开关：确保电源开关处于开启状态，并且电源指示灯正常工作。
3.检查电源线路：使用万用表或电源线路测试仪，检查电源线路的通电情况。
4.检查电源模块：使用测试仪器检查电源模块的输出电压是否正常。
5.检查主板连接器：检查主板上的连接器是否插入正确，并没有松动或脱落。
6.检查主板元件：使用检测仪器，检查主板上的元件是否损坏。
7.测试主板电源接口：使用测试设备，检查主板上的电源接口是否正常传输电力。
跟我学主板常见故障维修24例之一如今主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成。
不过，有些主板常见故障并不需要专门的检测设备，你自己即可动手解决，下面是一些最典型的主板故障维修实例，希望大家能从中学到解决主板故障的基本办法。
一、开机无显示类故障一、开机无显示类故障【实例1】：主板不启动，开机无显示，有内存报警声（”嘀嘀”地叫个不停）故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。
例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。
处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两（电脑没声音）边的缝隙填平，防止在使用过程中继续氧化。
注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。
【实例2】：主板不启动，开机无显示，有显卡报警声（一长两（电脑没声音）短的鸣叫）故障原因：一般是显卡松动或显卡损坏。
处理办法：打开机箱，把显卡重新插好即可。
要检查AGP插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。
如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。
如果开机后听到”嘀”的一声自检通过，显示器正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。
【实例3】：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。
处理办法：针对以下原因，逐一排除。
要求你熟悉数字电路模拟电路，会使用万用表，有时还需要借助DEBUG卡检查故障。
（1）CPU方面的问题CPU没有供电：可用万用表测试CPU周围的三个(或一个)场管及三个(或一个)整流二极管，检查CPU是否损坏。
主板维修实例
修一个板子开机跑码OO的故障能开机，开机以后跑码00,检查CPU供电，
1.8V正常，内存供电也正常，接下来检查时钟，CPU,内存，时钟都正常，量时钟供电3. 3V也正常，量PG电压为5V正常，最后检查复位,发现CPU复位电压偏低，低了 0.几伏，接下来测量PCI槽的复位，PCI槽复位正常，怀疑故障存在在北桥，因为电脑主板上所有复位都是南桥给的，但是CPU的复位是南桥给北桥北桥在给 CPU,接下来检查北桥供电，北桥供电电路中，一个LM358控制一个3055产生 L8V主供电，测量下358供电电压12V正常，MOS管输入电压3. 3V正常，控制有
2.几V电压，输出为0V,怀疑管子有问题拆掉以后换上一个新的3055修复。
修一块板，开机花屏，集成显卡花屏故障，通过检查北桥与集成VGA端口的线路，首先检查VGA接口背面的滤波电容，排阻，电阻等，发现有滤波电容滤波不良，拆除滤波电容以后，开机还是花屏，怀疑北桥有故障，检查北桥供电电压 L9V正常，检查北桥附近的电容有无滤波不良，其中有两个电容出现鼓包换掉，然后还是花屏，最后怀疑北桥虚焊，加焊北桥修复。
修一块板，不触发，量开关有5V,高电平触发开关两端不接地，5V是由紫线经过电阻加到开关，32. 768KHZ两脚有压差和波形，电池电压正常，跳线高电平，南桥有1. 8VSB, PCIA14有3. 3VSB,该板子是靠南桥+1/0开机，I/O型号为W83627, 测量83627, 67脚无3. 3V电压怀
疑I/O损坏，换掉I/O以后修复故障，但是还是会出现时常不开机故障，经过检查发现南北桥之间的待机电压有偏低故障，1117输出3. 3VSB正常，检查发现 LM1085的输出电压偏低到0.几伏，换掉以后修复故障。
修一个板,CPU不工作，开机跑码00,量CPU主供电12V输入电压正常，12V输入电感，12V输入电容电压都是正常的，测量上下管G级上下管G级无2. X伏控制
电压，S级无输出，首先检查三项供电管G级保险电阻，防止保险电阻有开路保险电阻正常，接下来检查电压IC,首先检查12V供电，发现12V供电为OV怀疑外围有问题，检查外围电容和保险电阻，发现有一个保险电阻烧断换掉以后又烧断，怀疑有短路，经过检查C23这个贴片12V电容短路，换掉他和保险电阻修复故障。
修一个板，无时钟，CPU供电正常，内存供电正常，但是内存无时钟，检查时钟电路中14. 318MHZ晶振起振，时钟供电3. 3V正常，怀疑该板子内存时钟是由北桥提供，检查北桥到内存槽之间的贴片电阻，排阻，发现有虚焊的排阻加焊修复。
修一个内存不过的故障，D开机跑码Cl, DRl主供电2. 5V测量该MoS管输出电压为L8V, G 级是由358控制，输出电压偏低，修之前对地阻值测量发现橙色3. 3V 对地轻微短路怀疑内存供电MOS管有软击穿故障，拆掉以后检查发现管子击穿换掉修复。
修一个，键盘鼠标无法使用的故障，上来能亮机器，但是键盘鼠标都是无法用，检查键盘鼠标口有无5VSB或+5V供电测量为0V,测量红色5V紫色5V电压正常，怀疑回路中有开路检查Cl和FUl,发现FUI烧断，换掉以后修复，修一个前置USB无法使用故障，检查前置USB, 5V供电电压为OV怀疑有开路故障，检查与 5V连接的保险电阻发现已经烧断换掉修复。
修一个，开机掉电故障，这个故障真的很少见，而且这个故障也难修，修了两个小时检查出来了，上来可以触发，但是10秒左右掉电，检查开机电路没问题，待机电压正常，电池，跳线都正常，10秒钟左右开机就掉电，最后检查为南桥旁边的74HC门电路损坏，引起该故障发生，开机第一次触发将绿线拉低，而由于门电路损坏，又将绿线变为高电平了，所以出现掉电故障，换掉以后修复，该板子采用南桥+门电路触发，I/O没有参与开机。
修一个，电脑主板经常出现蓝屏死机的故障，检查为CPU供电电路中电容电感滤波不良，有的电容已经鼓包换掉电容，然后测量发现CPU供电电压不稳定，该板
子有点老了 845的，CPU供电电压不问题，CPU槽子周围有一个393控制MOS管，经过检查发现为393损坏，引起该故障发生换掉LM393修复故障。
修一个，电脑主板声卡电路问题，集成声卡没有声音，只能使用独立PCl槽的，首先检查声卡IC的供电，由78L05输出的5V, 78L05, 12V输入,5V输出，测量5V输出电压正常，测量声卡IC供电脚5V正常，第二步检查声卡IC外围供电滤波电容是否损坏，检查中也没有发现有损坏，最后跑线从声卡IC到声卡插孔，也没有找到故障，最后加焊声卡IC修复故障。
修一个，不过内存故障，该板子有点垃圾，杂牌板子，为了降低成本，该板子内存供电采用TL431三端稳压器的2. 5V基准电压源设计出来的2. 5V主供电，这种设计主要是为了降低成本所以不采用运放控制MOS管产生2. 5V,检查431第一脚 12V经过电阻给431供电，431输出2.几V控制3055G级，3055输出2. 5V给内存供电，但是内存的1.25V参考电压为0V,在内存槽外围的贴片排阻上测量，怀疑有排阻损坏，检查出发现330排阻损坏修复。
修一个，不触发的故障，开关没有3.3V或5V电压，经过测量该板子是低电平触发，则他的开关针电压一般是3. 3V,经过跑线查找，开关针经过电阻接1117中间脚，测量1117中间脚电压偏低为L 5V左右，怀疑1117损坏，拆掉以后换上去，开关针电压恢复了，但是还是不触发，检查，CMoS电池，晶振，南桥待机电压，都正常，I/O 待机电压正常，最后怀疑绿线部分有问题，经过检查发现一个与绿线连接的贴片三极管开路引起无法将绿线拉低，从而触发无法开机故障，换掉修复故障。
修一个，4Pinl2V对地短路故障，拔掉12V可以家电插上12VATX电源保护，量CPU 供电上管DS级导通，拆掉三项供电上管，测量发现上管没有击穿，第二步拆掉，串口芯片，拆掉以后12V依然短路，接下来拆掉电源TC,拆掉以后12V还
是短路，最后拆掉CPU供电电路和北桥附近的大贴片电容一般都是12V的供电电容，拆掉以后12V不短路了，换掉几个贴片电容修复故障。
