电脑主板开机电路检修讲解

电脑主板维修手册第一章：电脑主板维修入门1.1 概述电脑主板是电子设备中的核心部件，负责连接各个硬件组件并传输数据信号。

本手册将为您介绍电脑主板的基本原理、常见故障及相应的维修方法。

1.2 维修准备在进行电脑主板维修前，您需要准备以下工具和材料：- 电脑维修工具包（包括螺丝刀、镊子等）- 防静电手带、静电垫- 各类主板插座和插件- 合适的维修环境（无尘、通风）第二章：常见故障及维修方法2.1 电源问题2.1.1 电源无法启动若电源无法启动，首先检查电源插座是否正常工作，若正常，则可能是电源本身出现故障。

您可以尝试以下维修方法：- 检查电源线是否有松动或损坏，重新连接或更换电源线。

- 检查电源是否被过载，若是，则升级电源或减少负载。

- 检查电源风扇是否运转正常，若不正常，则需要更换电源风扇。

2.1.2 电源过热电源过热会导致电脑崩溃或自动重启。

您可以尝试以下维修方法：- 清洁电源内部的灰尘和杂物，确保散热良好。

- 更换电源风扇散热器。

2.2 BIOS问题2.2.1 电脑启动无显示若电脑启动后没有显示，首先检查显示器和连接线路是否正常。

若正常，则可能是BIOS设置问题。

您可以尝试以下维修方法：- 清除CMOS以恢复BIOS默认设置。

- 更新BIOS固件版本。

2.2.2 电脑启动后显示错误信息若电脑启动后显示错误信息，可能是BIOS设置不正确。

您可以尝试以下维修方法：- 进入BIOS设置界面，检查设置是否符合硬件要求。

- 恢复BIOS默认设置。

2.3 硬件兼容性问题某些情况下，主板和其他硬件设备之间可能存在兼容性问题，导致电脑无法正常工作。

您可以尝试以下维修方法：- 检查硬件设备是否与主板兼容，确保使用合适的驱动程序。

- 更新硬件设备的驱动程序或者固件。

2.4 连接问题2.4.1 USB端口无法识别设备若USB端口无法识别设备，您可以尝试以下维修方法：- 检查USB设备和端口是否正常工作，尝试更换设备或端口。

主板维修思路首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。

一．常用的维修方法：1．询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。

2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。

还有各插槽有无明显损坏。

3．电阻测量法：也叫对地测量阻值法。

可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。

如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA插槽对地的阻值来判断南桥好坏情况等。

4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。

二．主板维修的步骤：1．首先用电阻测量法，测量电源、接口的5V、12V、3.3V等对地电阻，如果没有对地短路，再进行下一步的工作。

2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。

3．测试CPU主供电、核心电压、只要CPU主供电不超过2.0V，就可以加CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看CPU是否能工作到C，或者D3（C1或D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。

4．暂时把CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。

如：核心电压1.5V，2.5V和PG的2.5V及SLOT1的3.3V等，如正常再进行下一小工作。

5．根据资料上的测试点测试时钟输出是否正常,时钟输出为1.1-1.9V，如正常进行下一步。

6．看测试卡上的RESET灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。

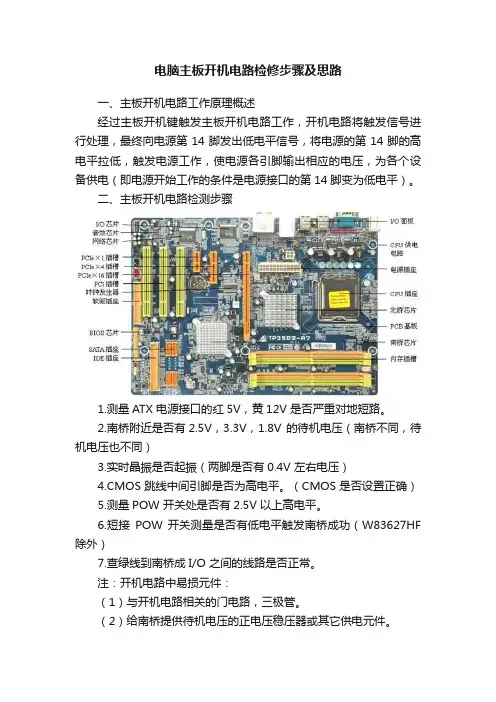

电脑主板开机电路检修步骤及思路一、主板开机电路工作原理概述经过主板开机键触发主板开机电路工作，开机电路将触发信号进行处理，最终向电源第14脚发出低电平信号，将电源的第14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电（即电源开始工作的条件是电源接口的第14脚变为低电平）。

二、主板开机电路检测步骤1.测量ATX 电源接口的红5V，黄12V 是否严重对地短路。

2.南桥附近是否有2.5V，3.3V，1.8V 的待机电压（南桥不同，待机电压也不同）3.实时晶振是否起振（两脚是否有0.4V 左右电压）4.CMOS 跳线中间引脚是否为高电平。

（CMOS 是否设置正确）5.测量POW 开关处是否有2.5V 以上高电平。

6.短接POW 开关测量是否有低电平触发南桥成功（W83627HF 除外）7.查绿线到南桥成I/O 之间的线路是否正常。

注：开机电路中易损元件：（1）与开机电路相关的门电路，三极管。

（2）给南桥提供待机电压的正电压稳压器或其它供电元件。

（3）与I/O 或南桥。

三、主板开机电路维修实例1.GPS－810C（E）J，测试点正常不工作，刷BIOS（用联冠810T）无效，后查北桥供电的3055 场效应管损坏，板上标识为Q4，更换后OK。

2.－P4 主板型号为Titan667，测试卡从C1 到B0，测试卡过C1，表明CPU 已经工作，检测内存不过，查内存的供电，发现它的负载电压只有0.85V。

正常应为1.25V，查其与Q96，Q97 两个场管相连，摘下后测得Q96 为软击穿，更换后故障排除。

3.－810 主板不能点亮，测试卡从D3 到00，DE－00 循环跳变，这种故障表明检测内存不过，经查内存的供电，时钟，复位，片选，行，列，选信号均正常，于是目测主板，将CPU 与风扇除去，发现风扇卡与主板之间有划痕，且已划段3 根线，经补线后，加电测量，一切正常。

4.－精英K7VMA 主板，主板上有两个CPU 风扇接口，插其中一个自动断电，查不正常的风扇接口，发现其5V 由D4 二极管供给，二极管正向端连南桥，由此怀疑南桥中的温控电路出毛病，将其二极管摘除，将风扇5V 端与D5 的负端相连后，故障排除。

主板不通电的原因及检修主板不通电维修当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。

也就是说直接短路接绿线和黑线。

如果此时可以加电开机说明故障在软开机电路本身。

如果此时不可以加电，说明有严重的短路现象。

ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。

可能短路的有红线短路，黄线短路，紫线短路或者是CPU 的主供电端短路。

以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。

对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。

测一下5V ATX 对地数值或测供电管对地数值看是否对地短路了。

正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。

对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。

对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。

对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。

对于P4的主板，CPU主供电短路也有可能是北桥短路。

测出对地短路的ATX电源线，再跑电路沿着线找到相关损坏的元器件，换掉。

想简单点就，先测试CPU边上的那几个贴片三极管，看看有没有击穿，加电后，没有正常的电压加上。

楼主首先要确定是哪一条供电线短路．对地打一下ATX座个脚的阻值，还有CPU供电的MOS管阻值．大概知道是哪条线路后再拆相关线路的IC，查找短路的地方还有个方法，就是强行上电，看哪个芯片发烫，但是时间不要太长，以免扩大故障～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～主板不通电维修流程主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

今天收到同行送来的一块主板。

主板型号为MS-7506 VER：机，偶尔可以开机。

此时我心里大概有了一个思路，应该是开机电路的故障。

废话不多说，先拿来主板观察。

这是一个红色板子，芯片组是NVDIA的。

主板的I/O为Fintek ，是蚂蚁的I0.型号为F71882FG.心里大概有个谱了，微星的主板大多数都用这个厂家的IO。

此主板应该是南桥+IO的开机方式。

大概测了测ATX电源的几个主要供电脚3.3V，5V，12V，5VSB，PSON等。

没有发现短路。

试着跑了跑线路。

线路太细，空间太小。

干脆找来电路图。

通过上面的电路可以知道，5VSB井R248到达Q28的一个引脚，于是我在主板上找到Q28，然后测它周围的R248阻值正常，为460欧姆。

将万用表调至蜂鸣挡，它和Q28的第六脚相通。

然后从电路图可以得知，Q28经过R233到达3VDUAL。

这就是3.3V待机电压的来历。

这个3.3V待机应该到I/O的一个引脚，此引脚有3.3V待机电压。

先不管这一路。

这个3.3V应该还到主板的开关针PW+。

我又用万用表的二极管档，一支表笔点PW+，一支表笔在它周围找相连的电阻，找到两个相连的电阻。

这两个电阻应该一头接3.3V，一头接I/O，看看对不对。

找来电路图。

如图所示。

证明我上面的分析正确。

然后又测测R304和R303的阻值，经测量，阻值都正常。

证明电阻没有问题。

我们先来测测ATX5VSB到3.3这一段的电压，看看线路是否跑的正确。

经测量R248有5V，R229有3.3V。

这一段线路正确。

然后测PWSW+的电压为3.3V，R303的两端有3.3V。

由此证明这一段没有问题。

PWSW+到ATX5VSB这一条线路没有问题。

然后跑ATX5VSB到PSON。

待机状态下测得PSON脚的电压为5V。

这一段也没问题。

下面就是I/O了。

找来电路图从图中可以看出来。

PSIN#为80脚，SLP-S3为82脚，PSON为83脚。

3.3VSB 为68脚。

主板不上电故障维修流程及实例维修流程：1.检查电源线插头：首先，检查电源线是否正确连接到电源插座，并确保插头完好无损。

有时，插头可能会断开或松动，导致主板无法正常供电。

2.检查电源开关：确认电源开关处于开启状态。

有时，由于误操作或其他原因，用户可能会关闭电源开关，导致主板无法启动。

3.检查电源线路：检查电源线路是否损坏或断开。

使用万用表或电源线路测试仪，检查电源线路是否通电，确保电源线路工作正常。

4.检查电源模块：如果电源线路没有问题，那么可能是电源模块本身故障。

使用维修工具和测试设备，检查电源模块的输出电压是否正常，确保电源模块能够为主板提供足够的电力。

5.检查主板连接器：检查主板上的连接器是否完好无损，并正确插入。

有时，由于连接器松动或脱落，导致主板无法接收电源信号。

6.检查主板元件：使用专业的检测仪器，检查主板上的元件是否损坏。

特别注意检查主板上的电容和电阻是否熔断或出现损坏现象。

7.测试主板电源接口：使用测试设备，检查主板上的电源接口是否能够正常传输电力。

如果电源接口损坏，需要更换或修复。

8.检查BIOS芯片：BIOS芯片是主板上的一个重要组件，用于启动和配置计算机系统。

检查BIOS芯片是否损坏或出现故障，并尝试重新烧写BIOS。

实例：假设在一台计算机上，主板突然无法正常启动，屏幕没有任何显示，也没有听到引导音。

按照以下维修流程进行故障排除：1.检查电源线插头：确认电源线正确连接到电源插座，并插头没有松动或损坏。

2.检查电源开关：确保电源开关处于开启状态，并且电源指示灯正常工作。

3.检查电源线路：使用万用表或电源线路测试仪，检查电源线路的通电情况。

4.检查电源模块：使用测试仪器检查电源模块的输出电压是否正常。

5.检查主板连接器：检查主板上的连接器是否插入正确，并没有松动或脱落。

6.检查主板元件：使用检测仪器，检查主板上的元件是否损坏。

7.测试主板电源接口：使用测试设备，检查主板上的电源接口是否正常传输电力。

电脑主板不能开机的检修方法1.检查电源连接：首先确定电源线是否插入主板电源插座。

如果电源具有开关，请确保已经打开。

还可以尝试更换电源线或者将电源插头连接到其他插座中。

另外还需要检查电源连接线是否连接到电脑的其他零部件上，如硬盘、显卡等。

2.检查电源供应：使用一个工具箱内的万用表来测试电源供应是否工作正常。

在断开电源的情况下，将表笔连接到电源插头的正点和负点，如果没有读数或读数不稳定，说明电源需要更换。

3.检查电源开关：如果电脑主板没有反应，可能是电源开关出了问题。

可以使用一个小的平面螺丝刀来拧紧电源开关或者重新连接电源开关的连线。

4.检查主板电源插头：如果电源插座上有灰尘或者杂物，可能会导致电源供应不稳定，甚至无法开机。

可以使用吹风机或者压缩空气清理电源插头上的尘埃和杂物。

5.检查内存：将内存插槽中的内存条取出，重新插入或更换内存条。

如果只插入一个内存条，然后重启电脑，如果电脑可以开机，则说明其中一条内存可能出现问题。

可以尝试将内存条插入不同的插槽来排除插槽问题。

6.检查显卡：如果电脑主板上有独立显卡，可以将其取下并重新插入插槽。

如果使用的是集成显卡，可以尝试插入一个独立显卡来测试主板是否出问题。

7.检查CPU：取下CPU散热器并确保CPU连接牢固。

可以使用酒精或者无水酒精来清洁CPU和散热器上的热导胶，然后重新涂抹新的热导胶，并将散热器安装到位。

8.重置BIOS：将主板上的CMOS电池取出，按住电源键大约10秒钟以放电。

然后重新插入电池，再次启动电脑。

这将重置BIOS设置，有时候可以解决无法开机的问题。

9.进行清理维护：电脑主板上的尘埃和脏污可能会导致电脑无法正常开机。

可以使用压缩空气清理电脑内部的尘埃，并定期进行清理维护。

电脑开机电路工作原理及检修方法
一、开机电路的构成及工作原理
原理：在按下PWR开关之前，主机上只有紫线和绿有电，紫线为5VSB（待机电压）。

南桥或I/O内部集成了开机触发电路，所有的开机触发电路都是舜间低电平有效（除83627系列I/O），按下PWR开关后会产生舜间的低电平，南桥开机触发电路工作后发输出迟续的高电平，I/O内部的开机触发电路工作后输出迟续的低电平。

一些厂家的主板上集成了自己的开机复位芯片，不通过南桥或I/O开机，原理是一样的。

二、开关的三种方式
第一种两针短接后为低电平，第二种两短接后都为低电平，第三种两针短接后都为高电平
三、开机电路检修流程
1.查PWR开关处是否有3.3V左右的高电平。

（查开关到紫线之间的线路）
2.按下PWR开关时测量是否有瞬间低电平触发南桥或I/O。

3.查绿线到南桥或I/O之间的线路。

故障现象：开机后通下电，马上断电按PWR无反应，这种现象称为电源保护，多为黄、红线短路，用断路法逐个断开与短路电压相关的元件。

四、主板不通电的检修流程
1.查主板电源接口，红或黄线是否有短路现象
2.查CMOS电池是否有电，一般不低于2.6V
3.查CMOS跳线是否没跳或跳反
4.查实时晶振是否起振（测压差、查CMOS电池或紫线到跳线之
间的电路；查南桥待机电压）
5.检修开机电路
6.查南桥的待机电压（测周边电容，背面的粗线，旁边的大阻值电阻，如果不正常查从南桥到紫线间的线路，稳压器、二极管、场管）
7.更换I/O或南桥
五、易坏元器件
三极管、稳压器、门电路，部分主板不加假负载或CPU不通电；部分主板不加CPU风扇不通电；部分主板不加显卡不通电。

电脑主板检修技巧与方法电脑主板是电脑中最重要的组件之一，承载着CPU、内存、显卡等关键部件。

如果主板出现故障，将严重影响电脑的正常运行。

因此，掌握一些电脑主板的检修技巧和方法对于维护和修复电脑故障至关重要。

以下是一些有关电脑主板检修的技巧和方法。

1.检查电源连接：首先要检查电源的连接情况，确保主电源线与主板上的24针或20针电源插槽连接良好。

还应检查CPU电源插头、显卡电源插头等连接是否正常。

2.检查内存插槽：如果内存不良或插槽接触不良，电脑可能会出现蓝屏或死机的情况。

可以尝试重新插拔内存条，确保插入正确位置并牢固连接。

3.检查显卡插槽：显卡插槽也是一个常见的故障点。

如果电脑没有显示输出或显示异常，可以尝试重新插拔显卡，确保插入正确位置并牢固连接。

4.使用万用表测试电压：万用表可以用来测试主板上各个电压点的电压是否正常。

一般来说，12V、5V和3.3V等电压应该在正常范围内。

如果电压异常，可能意味着主板供电系统故障或电源故障。

5.查看主板元件：仔细检查主板上的电容、电阻、芯片等元件，看是否有烧焦、漏液、破损等异常情况。

这些元件的故障可能会导致电脑无法正常工作。

6.排除外部设备故障：有时候电脑无法正常启动或工作，并不是主板故障，而是与外部设备相关的问题。

可以尝试断开外部设备，如键盘、鼠标、显示器等，然后再尝试启动电脑，看是否能够解决问题。

7.使用主板自带的故障指示灯：一些高端主板会设计有故障指示灯，可以根据指示灯的状态来判断故障点。

比如，CPU故障、内存故障、显卡故障等。

8.版主的BIOS更新：如果问题仍然存在，可以尝试更新主板的BIOS固件。

有时候主板的BIOS可能存在一些错误或不稳定的问题，通过更新BIOS固件可以解决这些问题。

9.清理主板和内存插槽：如果主板上有积尘或脏污，可以使用气压罐或刷子等工具清理。

同样，内存插槽上也可能会有脏污影响连接效果，可以使用橡皮擦轻轻擦拭插槽金手指。

10.使用排除法：如果以上方法都无法解决问题，可以使用排除法逐个排查可能的故障点。

计算机主板开机电路的检修肖成李雪东蔡彦（湖南信息职业技术学院信息工程系湖南长沙 410200）摘要：随着新时代电子技术的高速发展，计算机主板的广泛使用，促使芯片级检测维修技术越来越受到人们的普遍需求，本文着重阐述计算机主板的开机电路的工作原理、常见故障、维修方法和注意事项等。

希望对读者有一定的参考作用。

关键字：芯片级、开机电路、故障、维修1.主板构成部分计算机主板主要由三类构件组成：电路元器件（包括集成电路、电阻、电容等元器件）、各种插槽插座接口和多层电路板[1]。

另外，主板按功能模块可划分为开机电路、供电电路、时钟电路、复位电路、BIOS 和CMOS电阻和接口电路。

2.主板开机电路工作原理主板开机电路主要是控制计算机的开启和关闭是主板中的重要单元电路，尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同，但是实现的原理和目的始终是一致的。

他的主要任务是控制ATX电源给主板输出工作电压，使主板开始工作。

主板开机电路通过开关电源（PW-SW）触发主板开机电路，开机电路中的南桥芯片或I/O芯片对触发信号进行处理后，最终发出控制信号，即通过控制ATX 电源的PSON阵脚（第16脚或第14脚）的电位高低来控制ATX电源的开启和关闭，继而控制主板的开启与关闭。

当PSON针脚的电压为高电平时，ATX电源中的主电源电路处于关闭状态；当PSON针脚的电压变为低电平时，ATX电源中的主电源电路便启动，开始输出各种电压，为主板及其他负载提供工作电压。

因此通过控制PSON针脚的电压高低，就控制了主板的开启与关闭。

3.主板开机电路组成主板的开机电路主要由ATX电源插座，南桥芯片，I/O（有的没有），门电路，开机按键(PW-ON),开机芯片（只有华硕主板有）和一些电阻，电容，三极管，二极管等元器件组成[1]。

如图1-1所示。

图1-1 主板开机电路实物图4.主板开机电路控制方式根据主板的设计不同，主板的开机电路控制方式也不同，有通过南桥直接控制的，有通过I/0芯片控制的，有通过门电路控制的，也有通过特殊芯片控制的[2]。

电脑主板开机电路检修详细讲解引言：电脑开不了机了！电源又没坏，怎么办？（注：这里指的是按电源键电脑无任何反应，电源的风扇，CPU的风扇都不转。

）如果你稍懂一点基础，且又耐心的看了我花了一个星期整理的这篇《开机电路检修详细讲解》，如果还不会判断故障所在，你尽管打我骂我吧，我不会反抗的！先不忙看完，如果你主板的开机芯片是WH83627HF，前面的两页你看了就会修了，不是吗？例：W83627HF不开机检修关键脚介绍：61脚：5vsb （由电源紫线5VSB供给）68脚：ps-on （到开关针，待机时为低电平）70脚：RSMRST# （此信号由IO发出，高电平有效，高电平时，是通知南桥5VSB 与3.3VSB待机已正常了）67脚：PSOUT# （到南桥，待机时为3.3V）73脚： SLP-S3# （由南桥输出，待机时为0V，开机触发后为持续的高电平）72脚： IO-ATX （到ATX电源14脚，待机时为高电平，开机触发后为持续的低电平）工作原理介绍：1、先是I/O的68脚（未触发前为低电平）受到开关针高电平触发（电压从0V→5V→0V）。

2、当I/O的68脚受到高电平触发后，I/0内部电路使它的67脚输出低电平触发信号（3.3V→0V→3.3V）3、67脚是连到南桥的，这一低电平触发信号等于是触发南桥的内部电路。

4、南桥内部电路被低电平触发后，输出持续的3.3V高电平到I/O的73脚。

5、I/O的73脚收到持续的高电平后，内部电路又使它的72脚输出持续的低电平到ATX电源的第14脚。

6、ATX电源的第14脚受到持续低电平触发后，就全面工作了，输出5V、12V、3.3V等电压给主板，这样主板就得电工作了。

上面讲了那么多，其实不难，你看：68脚变化→导致67脚变化→再导致73脚变化→又导致72脚变化→最后导致开机检修步骤：我就用上面的原理来讲一下怎么检修I/O为W83627HF的开机电路。

第一步：我们先量67脚有无3.3V电压如有，南桥是好的，我们进入第二步。

计算机主机板开机原理与维修计算机主机板开机原理与维修摘要随着时代的进步，电脑已进入千家万户,实现在普及化。

计算机机技术从早期的电子管到如今的超大规模集成电路，发展才不过一百多年。

二十一世纪的人不光追求计算机软件的完美，而且对硬件的要求更加苛刻了。

过几年来，随着网络的迅速发展，越来越多的人开始接触一些大型软件、大型游戏，而这些对硬件要求更高。

然而，在我国，从事计算机硬件方面的研究的人是知之甚少，尤其是主板这块。

众所周知，主板是计算机其它硬件的载体，它的性能好坏直接决定了整个计算机运行的稳定，还有一些超频的用户如果没有主板的支持，也无法实现。

现在的主板日益更新，但始终离不开技术的支持。

所以本文结合一些经典的主板来讲解主板的开机电路，让大家知道整个电脑是如何开始工作、如何载入操作系统、又如何关机以及一些简单的维修方法！帮助大家更好的维护电脑！关键词：软开机、时钟、复位目录1 绪论 (04)2 主板芯片介绍 (08)2.1 I/O芯片功能及型号 (09)2.2 ICH芯片功能及型号 (10)2.3 开机电路中的逻辑门电路 (11)2.4 ATX电源 (11)3 开机时序分析 (14)3.1 INTEL开机时序分析 (15)3.1.1Socket 370接口——技嘉(GIGABYTE)GA-6VX7-4X (15)3.1.2 Socket 478接口——新开下（PARADISE）P5-865PE主板 (15)3.1.3硕泰克（SOLTEK）SL-86MIP-L主板（INTEL 865G芯片组） (16)3.1.4技嘉(GIGABYTE)GA-8IPE1000-G主板（INTEL 865PE芯片组） (17)3.1.5精英(ECS)848P-M主板（INTEL 848P芯片组） (18)3.1.6映泰（BIOSTAR）P4VTC主板（VIA PT800芯片组） (19)3.1.7精英（ECS）P4M266A-M2主反（VIA P4M266A 芯片组） (20)3.1.8SOCKET 775接品——磐英6E9VB-ML主板（INTEL 915GV芯片组） (21)3.2 AMD开机时序分析 (22)3.2.1SOCKET 462接口——富士康（FOXCONN）K7S741MG-6L (22)3.2.2SOCKET AM2接口——技嘉(GIGABYTE)GA-M51GM-S2G 主板 (23)4 各故障及排除方法 (23)4.1 不开机在维修主板中的定义 (24)4.2 不开机的故障的原因分析及维修方法 (24)4.2.1制程工艺影响 (25)4.2.2软件问题影响 (25)4.2.3硬件方面的影响 (25)4.3 检修工具 (26)4.4 数码卡及代码分析 (26)结束语 (46)参考文献 (46)1 绪论要想检修主板的开机故障，我们就必须对计算机的启动过程有一个深刻的了解。

主板不通电的维修方法与实例1.确定电源供电是否正常：首先，检查电源连接是否松动或脱落。

如果发现问题，重新连接电源线，并确保插头与插座紧密连接。

其次，检查电源是否接通电源开关，并确保电源线没有损坏。

如果以上检查都正常，可以尝试更换电源线或电源供应器，查看是否能够解决问题。

2.检查内存条和显卡是否正确插入主板插槽：有时候，主板不通电的原因可能是由于内存条或显卡没有正确插入主板插槽引起的。

可以将内存条和显卡取出来，再重新插入主板插槽，并确保插紧。

3.检查主板端口是否损坏：主板端口损坏也是主板不通电的一个常见原因。

可以检查USB、音频、视频等端口是否有物理损坏或短路。

如果发现问题，可以尝试更换主板或修复端口。

4.清理主板灰尘和脏污：长时间使用后，主板上可能积累了灰尘和脏污，导致不通电的问题。

可以使用压缩气罐或软刷子等清理工具，将灰尘和脏污清理干净。

5.检查主板供电电容是否损坏：有时候，主板不通电的原因可能是由于供电电容损坏引起的。

可以使用万用表等测试仪器，检查主板上的供电电容是否正常。

如果发现供电电容有问题，可以尝试更换主板或修复电容。

实例：小明的电脑最近突然无法开机，主板一直无法通电。

他首先检查了电源连接，并且确认电源线和插头的连接都没有问题。

然后，他将内存条和显卡取出来再重新插入主板插槽，但问题依旧没有解决。

于是，他又检查了主板上的端口，并没有发现明显的损坏。

接着，他使用了压缩气罐将主板上的灰尘和脏污清理干净，但问题仍然存在。

最后，他使用万用表测试了主板的供电电容，发现其中一个电容损坏。

他决定将电脑送去电脑维修店修理。

维修店的技术人员检查后，确认了主板供电电容损坏的问题，并更换了主板。

之后，电脑可以正常通电和开机了。

总结：主板不通电是电脑故障中常见的一种情况，可以通过检查电源供电、内存条和显卡插槽、主板端口、清理灰尘和脏污以及检查供电电容等方法进行维修。

在处理主板不通电问题时，需要仔细排查可能的原因，并采取相应的措施进行修复。

千里之行，始于足下。

台式电脑主板电路及维修台式电脑主板是计算机中最重要的组装部件之一，它负责连接各个硬件设备，并将它们与中央处理器（CPU）协调工作。

主板电路是主板上的电气线路组成的复杂网络，具有多个功能模块，包括电源、存储器插槽、扩展插槽、芯片组、接口等。

本文将介绍台式电脑主板电路的基本结构和主要部件，并提供一些主板故障的常见维修方法。

1. 主板电路基本结构：台式电脑主板电路包括以下几个关键部件：（1）电源：供电主板的直流电源，通常通过电源插座连接到电源适配器或电源装置。

（2）CPU插座：用于安装和连接中央处理器（CPU）的插座，通常是转接插座，提供用于传输数据和电源的引脚。

（3）内存插槽：用于安装和连接内存模块的插槽，通常是双列插槽，提供用于传递数据的引脚。

（4）芯片组：主板上的芯片组是连接各个硬件设备的媒介，包括北桥和南桥芯片，它们通过连接器和引脚与主板的其他部件通信。

（5）扩展插槽：用于安装和连接扩展卡的插槽，通常是PCI插槽、PCIe 插槽或AGP插槽。

（6）接口和连接器：主板上还有一些连接硬件设备的接口和连接器，如SATA接口、USB接口和音频插孔等。

2. 主板电路的常见故障及维修方法：（1）电源故障：当电脑无法开机或无法正常供电时，可能是电源故障。

解决方法是检查电源是否与主板连接松动，如果松动则重新连接，另外还可以通过更换电源适配器或检查电源线路以解决问题。

第1页/共2页锲而不舍，金石可镂。

（2）内存故障：如果计算机频繁出现蓝屏或重启等问题，可能是内存模块损坏。

解决方法是将内存插槽中的内存模块拆卸，并重新插入，确保插紧，也可以尝试更换其他可用的内存模块。

（3）CPU故障：如果电脑无法开机或开机后无法启动操作系统，可能是CPU故障。

解决方法是检查CPU是否与插座连接良好，确保引脚没有弯曲或损坏。

如果问题仍然存在，可能需要更换CPU。

（4）硬盘故障：当硬盘无法被识别或无法读取数据时，可能是硬盘故障。
