电脑维修基础之主板维修思路步骤当电脑出现故障时,有时候问题可能出在主板上。
主板是电脑的核心,负责连接各个硬件设备并传递信号。
所以,要修理主板需要一定的专业知识和技巧。
下面是主板维修的基本步骤和思路。
1.检查电源供应:首先,检查电源供应是否正常。
主板的电源供应一般为24引脚的电源插头,如果没有电流传输,那么主板很可能是损坏的。
通过检查电源供应,我们可以排除电源供应的问题。
2.检查指示灯:有些主板会有硬件指示灯,用来指示主板是否正常工作。
如果指示灯没有亮起,这可能意味着主板损坏或者没有正确连接电源。
3.检查CPU插座:主板上的参考主频插座非常重要,它负责接收CPU。
检查CPU插座是否有松动或者脱落的电路,如果有的话,需要重新安装。
4.检查内存插槽:内存插槽也是主板上比较关键的部分。
如果内存插槽没有接触良好,那么系统可能无法正常启动。
检查内存插槽下方的引脚是否完好无损,如果有问题,需要更换插槽或重新焊接。
5.检查扩展插槽:主板上的扩展插槽用于连接其他硬件设备,如显卡、声卡等。
如果扩展插槽损坏,会导致相应的硬件无法正常工作。
检查这些插槽是否有损坏或者短路现象。
6.PCB层次检查:有时候主板上会有损坏的电路,这种问题需要在PCB层面进行修复。
使用测试设备,例如万用表或滚动热空,来检测电路是否有问题。
如果发现电路损坏,需要使用相应的电路修复工具进行修复。
7.CMOS电池更换:CMOS电池位于主板上用于保存BIOS设置。
如果电池电量过低或者老化,会导致主板无法正常启动。
打开主板,找到CMOS 电池并更换为新的电池。
8.BIOS刷新:BIOS是主板固件,包含了控制和配置硬件的信息。
有时候主板的BIOS可能损坏或者过时,需要通过刷新来解决。
使用BIOS刷新工具刷新主板上的BIOS固件。
9.清洁检查:有时候主板上的问题并不是由硬件故障引起的,而是由于灰尘或污垢积累导致的。
定期清洁主板上的灰尘和污垢,并确保散热器正常工作。
主板芯片级维修教程
主板芯片级维修教程在电脑维修行业中很重要,由于主板是电脑的核心,所以主板的问题很常见,如果能对主板进行芯片级的维修,将会很有用。
主板芯片级维修教程可以分为以下几个部分。
第一部分:准备工作
在进行主板芯片级维修之前,首先需要准备一些工具和材料。
必要的工具包括万用表、电焊工具、热风枪、针头和一些常用的焊接工具。
材料方面需要准备锡丝、酒精等清洁用品和一些焊接材料。
第二部分:诊断故障
在进行任何维修之前,需要首先进行故障诊断。
通过检查主板与其他硬件设备的连通性,可以确定是否与其他硬件设备有关联。
如果没有关联,可以进行芯片级的维修。
第三部分:芯片级维修
芯片级维修的关键是通过电焊和热风枪将损坏的芯片拆下来,并将一个新的芯片焊接到主板上。
芯片级维修需要非常小心,因为芯片非常小而且易碎。
确保在操作时使用正确的工具和材料,正确地使用焊接材料和焊接工具。
第四部分:测试修复后的主板
在进行芯片级维修后,需要对主板进行测试。
对于主板的基本功能,需要进行测试,包括启动测试、显示测试等等。
如果维修成功,主板应该可以正常运行,否则需要重新检查和修复。
主板芯片级维修教程需要掌握一定的专业知识和技能,同时需要有足够的实践经验。
最好是受过专业训练或认证的电脑维修工程师或技术人员来进行芯片级维修,所以切勿自己动手尝试。
总之,主板芯片级维修教程对于维修市场来说非常重要,熟练掌握这些技能将会带来更多的机会和挑战,也会有更大的进步和发展。
手机主板上的维修知识点手机主板是手机的核心部件之一,负责连接和控制各个硬件模块的工作。
随着手机使用的时间增长,手机主板偶尔可能会出现一些问题,需要进行维修。
本文将介绍手机主板上的一些常见维修知识点,帮助读者更好地理解手机主板维修的基本原理和方法。
一、维修前的准备工作在进行手机主板维修之前,需要做一些准备工作。
首先,确保具备一定的维修经验和知识,以便能够正确处理各种问题。
其次,准备必要的工具,如螺丝刀、镊子、焊台等。
此外,为了避免静电对主板造成损坏,需要采取防静电措施,如戴上防静电手套、使用防静电垫等。
二、常见的主板故障手机主板上的故障类型多种多样,其中一些常见故障包括电池接触不良、SIM卡读取故障、无法充电、无法开机等。
这些故障可能是由于连接问题、硬件损坏或软件故障引起的。
通过仔细排查和测试,可以判断出具体的故障原因,然后采取相应的维修措施。
三、连接问题的处理对于电池接触不良、SIM卡读取故障等连接问题,首先需要检查相关连接线是否完好、是否松动。
如果发现松动,可以使用镊子或焊台进行固定。
此外,还需要检查连接接头是否有腐蚀或损坏,如果有,可以用酒精擦拭或更换接头。
四、硬件损坏的修复手机主板上的硬件模块包括芯片、电容、电阻等。
当发现某个硬件模块损坏时,可以尝试进行修复。
修复的方法包括更换损坏的部件、进行焊接修复等。
对于焊接修复,需要注意控制温度和时间,避免过热导致其他部件受损。
此外,还需注意使用合适的焊接工具和焊接材料,以确保修复的质量和稳定性。
五、软件故障的处理除了硬件故障,手机主板上还可能出现软件故障。
软件故障的表现形式有很多,例如系统无响应、应用崩溃等。
针对软件故障,可以尝试进行软件重置、升级或重新刷机等操作。
在处理软件故障时,需要注意备份重要数据,避免数据丢失。
六、注意事项和维修技巧在进行手机主板维修时,需要注意一些事项和技巧。
首先,避免使用劣质的维修工具和材料,以免对主板造成进一步的损坏。
主板维修教程非常实用主板是计算机的核心部件之一,承担着连接和控制计算机各个部件的重要任务。
由于使用时间的长久,或者操作不当等原因,主板可能会出现各种问题。
本篇文章将为大家介绍一些常见的主板问题及其维修方法。
一、主板无法启动如果主板无法启动,首先需要检查供电情况。
确保电源线正常连接,并且电源开关已打开。
如果电源正常,那么可能是电源出现问题。
可以尝试更换电源,或者使用万用表检测电源是否正常输出电压。
如果电源正常,那么可能是主板本身出现问题。
可以拆卸主板,检查是否有烧坏的元件或短路现象。
如果发现问题,可以尝试更换或修复相应元件。
二、主板无法识别硬件设备当主板无法识别硬件设备时,可以首先检查设备的连接情况。
确保硬件设备已正确连接到主板上,并且插槽或接口没有松动。
如果连接正常,那么可能是设备驱动程序有问题。
可以尝试重新安装或更新设备的驱动程序,或者在BIOS中进行相应设置。
如果以上方法都没有解决问题,那么可能是主板本身出现问题。
可以尝试更换主板,或者送修专业维修店进行维修。
三、主板死机或重启主板死机或重启通常是由于硬件冲突或过热引起的。
可以先进行系统检查,确保系统没有病毒和恶意软件的侵入。
如果系统正常,那么可能是硬件冲突导致的。
可以尝试拔下所有硬件设备,然后逐个重新连接,观察是否会出现死机或重启现象。
如果以上方法都没有解决问题,那么可能是主板过热导致的。
可以查看主板上的散热器是否正常工作,是否有积灰等情况。
可以使用吹风机或专业的电脑清洁剂清洁散热器,并确保主板通风良好。
四、USB口不工作当主板的USB口不工作时,可以首先检查USB设备的连接情况。
确保USB设备已正确连接到主板上,并且插槽或接口没有松动。
如果连接正常,那么可能是USB驱动程序有问题。
可以尝试重新安装或更新USB设备的驱动程序,或者在BIOS中进行相应设置。
如果以上方法都没有解决问题,那么可能是主板USB接口损坏。
可以尝试更换主板,或者送修专业维修店进行维修。

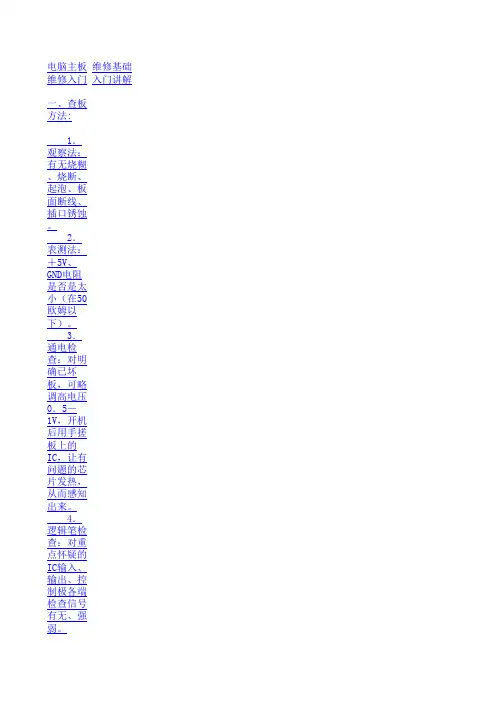

电脑主板维修维修基础入门讲解一、查板方法: 1.观察法:有无烧糊、烧断、起泡、板面断线、插口锈蚀。
2.表测法:+5V、GND电阻是否是太小(在50欧姆以下)。
3.通电检查:对明确已坏板,可略调高电压0.5-1V,开机后用手搓板上的IC,让有问题的芯片发 4.逻辑笔检查:对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。
5.辨别各大工作区:大部分板都有区域上的明确分工,如:控制区(CPU)、时钟区(晶振)(分 二、排错方法: 1.将怀疑的芯片,根据手册的指示,首先检查输入、输出端是否有信号(波型),如有入无出,再 2.找到的暂时不要从极上取下可选用同一型号。
或程序内容相同的IC背在上面,开机观察是否好转 3.用切线、借跳线法寻找短路线:发现有的信线和地线、+5V或其它多个IC不应相连的脚短路,可 4.对照法:找一块相同内容的好电脑板对照测量相应IC的引脚波型和其数来确认的IC是否损坏。
5.用微机万用编程器(ALL-03/07)(EXPRO-80/100等)中的ICTEST软件测试IC。
三、电脑芯片拆卸方法: 1.剪脚法:不伤板,不能再生利用。
2.拖锡法:在IC脚两边上焊满锡,利用高温烙铁来回拖动,同时起出IC(易伤板,但可保全测试I 3.烧烤法:在酒精灯、煤气灶、电炉上烧烤,等板上锡溶化后起出IC(不易掌握)。
4.锡锅法:在电炉上作专用锡锅,待锡溶化后,将板上要卸的IC浸入锡锅内,即可起出IC又不伤板 5.电热风枪:用专用电热风枪卸片,吹要卸的IC引脚部分,即可将化锡后的IC起出(注意吹板时要主板维修基础 主板是电脑的关键部件,用来连接各种电脑设备,在电脑起着至关重要的作用。
如果主板出现故障, 一、引起主板故障的主要原因 如今主板所集成的组件和电路多而复杂,因此产生故障的原因也相对较多。
常见主板故障很多是环 1、主板运行环境不良 如果主板上布满了灰尘,可以造成信号短路等故障。

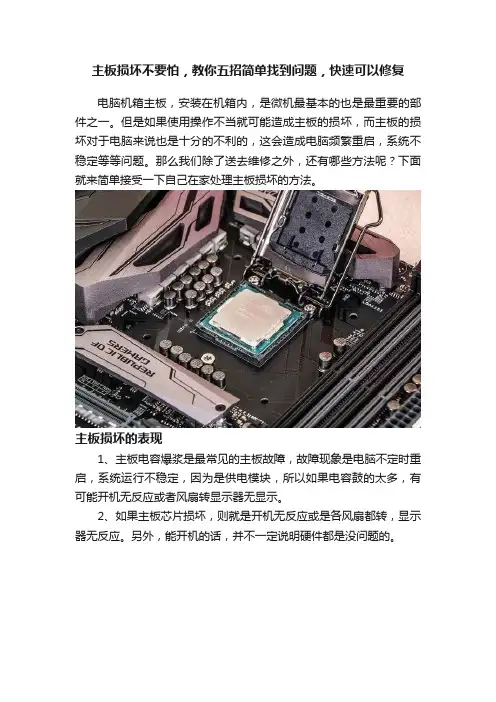

主板损坏不要怕,教你五招简单找到问题,快速可以修复电脑机箱主板,安装在机箱内,是微机最基本的也是最重要的部件之一。
但是如果使用操作不当就可能造成主板的损坏,而主板的损坏对于电脑来说也是十分的不利的,这会造成电脑频繁重启,系统不稳定等等问题。
那么我们除了送去维修之外,还有哪些方法呢?下面就来简单接受一下自己在家处理主板损坏的方法。
主板损坏的表现1、主板电容爆浆是最常见的主板故障,故障现象是电脑不定时重启,系统运行不稳定,因为是供电模块,所以如果电容鼓的太多,有可能开机无反应或者风扇转显示器无显示。
2、如果主板芯片损坏,则就是开机无反应或是各风扇都转,显示器无反应。
另外,能开机的话,并不一定说明硬件都是没问题的。
主板损坏的原因1、人为故障:带电插拨I/O卡,以及在装板卡及插头时用力不当造成对接口、芯片等的损害。
2、环境不良:静电常造成主板上芯片(特别是CMOS芯片)被击穿。
另外,主板遇到电源损坏或电网电压瞬间产生的尖峰脉冲时,往往会损坏系统板供电插头附近的芯片。
如果主板上布满了灰尘,也会造成信号短路等。
主板维修方法查看的方法1、观察法:有无烧糊、烧断、起泡、板面断线、插口锈蚀进水等。
2、表测法:+5V、GND电阻是否是太小(在50欧姆以下)。
3、通电检查:对明确已坏板,可略调高电压0.5-1V,开机后用手搓板上的IC,让有问题的芯片发热,从而感知出来。
4、逻辑笔检查:对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。
5、辨别各大工作区:大部分板都有区域上的明确分工,如:控制区(CPU)、时钟区(晶振)(分频)、背景画面区、动作区(人物、飞机)、声音产生合成区等。
这对电脑主板的深入维修十分重要。
排错的方法1、将怀疑的芯片,根据手册的指示,首先检查输入、输出端是否有信号(波形),如有入无出,再查IC的控制信号(时钟)等的有无,如有则此IC坏的可能性极大,无控制信号,追查到它的前一极,直到找到损坏的IC为止。

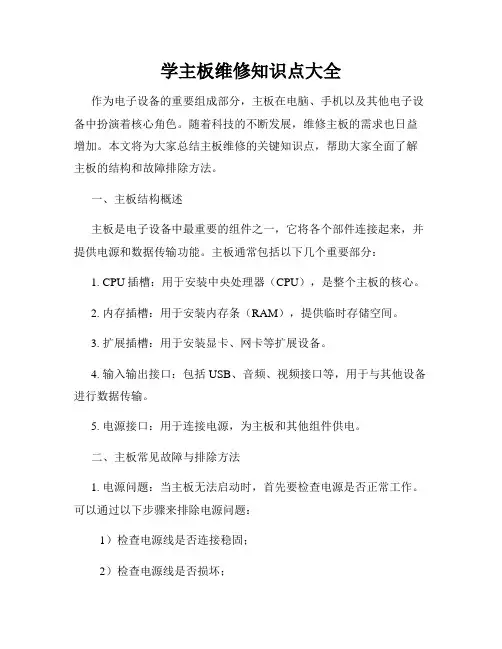

学主板维修知识点大全作为电子设备的重要组成部分,主板在电脑、手机以及其他电子设备中扮演着核心角色。
随着科技的不断发展,维修主板的需求也日益增加。
本文将为大家总结主板维修的关键知识点,帮助大家全面了解主板的结构和故障排除方法。
一、主板结构概述主板是电子设备中最重要的组件之一,它将各个部件连接起来,并提供电源和数据传输功能。
主板通常包括以下几个重要部分:1. CPU插槽:用于安装中央处理器(CPU),是整个主板的核心。
2. 内存插槽:用于安装内存条(RAM),提供临时存储空间。
3. 扩展插槽:用于安装显卡、网卡等扩展设备。
4. 输入输出接口:包括USB、音频、视频接口等,用于与其他设备进行数据传输。
5. 电源接口:用于连接电源,为主板和其他组件供电。
二、主板常见故障与排除方法1. 电源问题:当主板无法启动时,首先要检查电源是否正常工作。
可以通过以下步骤来排除电源问题:1)检查电源线是否连接稳固;2)检查电源线是否损坏;3)检查电源是否正常输出电压。
2. CPU问题:当主板无法正常启动或出现蓝屏等故障时,可能是CPU引起的。
可以通过以下方法来排除CPU问题:1)检查CPU是否插槽正确,是否损坏;2)检查CPU散热器是否安装稳固;3)检查CPU温度是否过高。
3. 内存问题:当系统频繁死机或出现蓝屏时,可能是内存引起的。
可以通过以下方法来排除内存问题:1)检查内存条是否正确插槽,是否损坏;2)更换内存条进行测试;3)使用内存测试工具进行检测。
4. 显卡问题:当屏幕显示异常或无显示时,可能是显卡引起的。
可以通过以下方法来排除显卡问题:1)检查显卡是否正确插槽,是否损坏;2)检查显卡驱动是否正确安装;3)更换显卡进行测试。
5. 输入输出问题:当USB、音频、视频接口无法正常工作时,可能是输入输出接口引起的。
可以通过以下方法来排除输入输出问题:1)检查接口线是否连接稳固;2)检查接口是否损坏;3)更换接口进行测试。

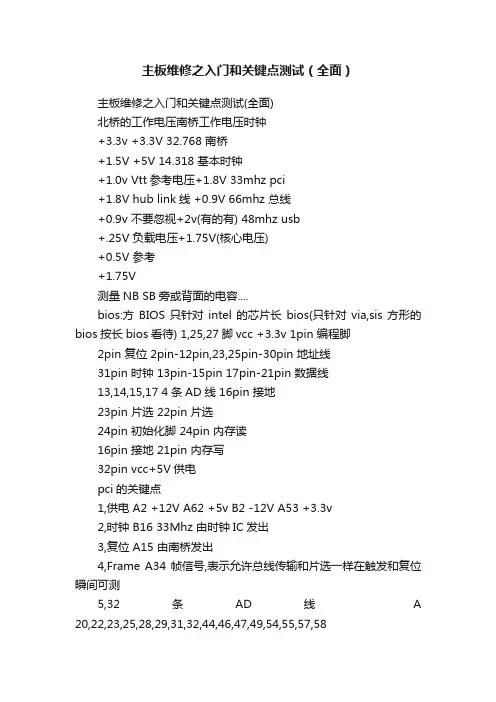

主板维修之入门和关键点测试(全面)主板维修之入门和关键点测试(全面)北桥的工作电压南桥工作电压时钟+3.3v +3.3V 32.768 南桥+1.5V +5V 14.318 基本时钟+1.0v Vtt参考电压+1.8V 33mhz pci+1.8V hub link线 +0.9V 66mhz 总线+0.9v 不要忽视+2v(有的有) 48mhz usb+.25V 负载电压+1.75V(核心电压)+0.5V 参考+1.75V测量NB SB旁或背面的电容....bios:方BIOS只针对intel的芯片长bios(只针对via,sis方形的bios按长bios看待) 1,25,27脚vcc +3.3v 1pin 编程脚2pin 复位 2pin-12pin,23,25pin-30pin 地址线31pin 时钟 13pin-15pin 17pin-21pin 数据线13,14,15,17 4条AD线 16pin 接地23pin 片选 22pin 片选24pin 初始化脚 24pin 内存读16pin 接地 21pin 内存写32pin vcc+5V供电pci的关键点1,供电 A2 +12V A62 +5v B2 -12V A53 +3.3v2,时钟 B16 33Mhz 由时钟IC发出3,复位 A15 由南桥发出4,Frame A34 帧信号,表示允许总线传输和片选一样在触发和复位瞬间可测5,32条AD线 A 20,22,23,25,28,29,31,32,44,46,47,49,54,55,57,58B 20,21,23,24,27,29,30,45,47,48,52,53,55,56,58(各对地阻值电压要基本一至) AGP的关键点1,供电 A1 +12V B2 +5V A9 +3.3v B24 +3.3v2,vddQ B40 A40 既AGP槽的到数第二脚主板维修关键测试点的频率以及电压值可POWER ON 时先量测基本电压各项CLK 基本之RESET1.基本电压含:VCC3: 3.3VVTT: 1.5VVCC25: 2.5VVCC333: 3.3VVCC: 5VVCORE: CPU之工作电压(是CPU OR 电压治具而定)POWER_OK OR POWER_GOOD: 3.3VCPU 之参考电压: EX: VGTL:1V可POWER ON 时先量测基本电压VIA SOCKET462 系列2.各个RST含:PCIRST : 由HI准位到LOW准位(5V or 3V)AGPRST : 由HI准位到LOW准位(5V or 3V) CPURST:可分(1)586 : 由LOW准位到HI准位(3V)(2)686 : 由HI准位到LOW准位(1.5V)(3)Socket 462系列: 由HI准位到LOW准位(1.7V)(4)Socket 478 系列: 由HI准位到LOW准位(1.5V) CRESET : 由HI准位到LOW准位( 3.3V)RST_BT : 由HI准位到LOW准位(3V)IDE_RST : 由HI准位到LOW准位(5V)3.各项CLK含:(1)ISA: 14.318MHz(OSC 由CLKGEN来)8MHz(BCLK 由南桥产生)(2)PCI: 33MHz(3)AGP: 1X: 33MHz2X: 66MHz4X: 133MHz(UAGP 有132PIN)(4)DIMM: 66MHz ,100MHz ,133MHz.(5)DDR: 100MHz,133MHz,166MHz,200MHz.(6)CPU: 66MHz,100MHz ,133MHz.(7)北桥: 66MHz,100MHz,133MHz,200MHz.(南桥: 14.318MHz. 48MHz. 33MHz.(9)I/ 48MHz or 24MHzINTEL 478 系列:(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz,133MHz(4)CPU: 100MHz,133MHz(5)北桥: 66MHz ,100MHz ,133MHz(5)南桥: 14.318MHz48MHz33MHz66MHz(6)LPC I/ 33MHz,24MHz,48MHz.*以上皆正常后才上CPU AND DIMM 测试是否开机Socket 462 系列:(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz or 133MHz(4)DDR: 100MHz,133MHz,166MHz,200MHz.(5)CPU: 100MHz or 133MHz(6)北桥: 100MHz or 133MHz(7)南桥: 14.318MHz48MHz33MHz66MHz(LPC I/ 33MHz AND 24MHz*以上皆正常后才上CPU AND DIMM 测试是否开机(1)PCI: 33MHz(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz or 133MHz(4)DDR: 100MHz,133MHz,166MHz,200MHz.(5)CPU: 100MHz or 133MHz(6)北桥: 100MHz or 133MHz(7)南桥: 14.318MHz48MHz33MHz66MHz。

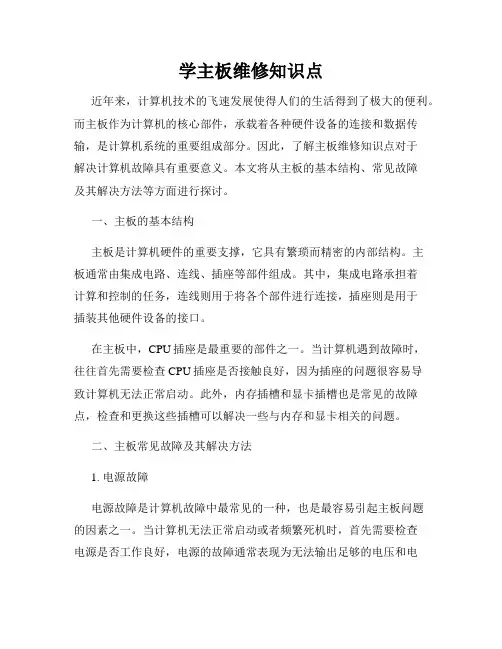

学主板维修知识点近年来,计算机技术的飞速发展使得人们的生活得到了极大的便利。
而主板作为计算机的核心部件,承载着各种硬件设备的连接和数据传输,是计算机系统的重要组成部分。
因此,了解主板维修知识点对于解决计算机故障具有重要意义。
本文将从主板的基本结构、常见故障及其解决方法等方面进行探讨。
一、主板的基本结构主板是计算机硬件的重要支撑,它具有繁琐而精密的内部结构。
主板通常由集成电路、连线、插座等部件组成。
其中,集成电路承担着计算和控制的任务,连线则用于将各个部件进行连接,插座则是用于插装其他硬件设备的接口。
在主板中,CPU插座是最重要的部件之一。
当计算机遇到故障时,往往首先需要检查CPU插座是否接触良好,因为插座的问题很容易导致计算机无法正常启动。
此外,内存插槽和显卡插槽也是常见的故障点,检查和更换这些插槽可以解决一些与内存和显卡相关的问题。
二、主板常见故障及其解决方法1. 电源故障电源故障是计算机故障中最常见的一种,也是最容易引起主板问题的因素之一。
当计算机无法正常启动或者频繁死机时,首先需要检查电源是否工作良好,电源的故障通常表现为无法输出足够的电压和电流。
解决电源故障需要检查电源连接线是否松动或损坏,并使用万用表进行电压测试。
2. BIOS设置错误当计算机启动失败或者无法进入操作系统时,有可能是由于BIOS设置错误导致的。
BIOS(基本输入输出系统)是计算机开机时进行自检和启动操作系统的核心程序,如果设置错误将导致计算机无法正常工作。
解决这类问题,可以通过进入BIOS界面进行相关设置,或者恢复默认设置。
3. 接触不良由于计算机长时间使用,主板上的插槽和插座可能会出现接触不良的情况。
这会导致硬件设备无法正常工作或者频繁死机。
为了解决接触不良问题,可以尝试重插硬件设备、清洁插槽及插座,并使用电子专用清洁剂进行清洁。
4. 元件损坏主板上的元件如电容、电阻等也有可能因为老化、过热等原因损坏,导致计算机无法正常运行。

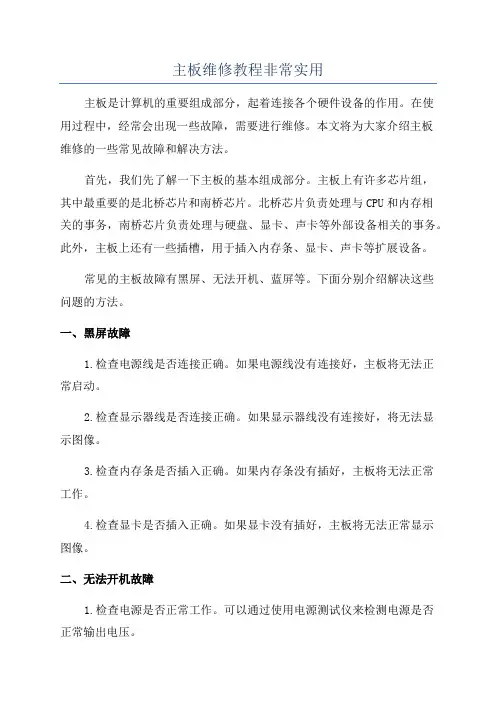

主板维修教程非常实用主板是计算机的重要组成部分,起着连接各个硬件设备的作用。
在使用过程中,经常会出现一些故障,需要进行维修。
本文将为大家介绍主板维修的一些常见故障和解决方法。
首先,我们先了解一下主板的基本组成部分。
主板上有许多芯片组,其中最重要的是北桥芯片和南桥芯片。
北桥芯片负责处理与CPU和内存相关的事务,南桥芯片负责处理与硬盘、显卡、声卡等外部设备相关的事务。
此外,主板上还有一些插槽,用于插入内存条、显卡、声卡等扩展设备。
常见的主板故障有黑屏、无法开机、蓝屏等。
下面分别介绍解决这些问题的方法。
一、黑屏故障1.检查电源线是否连接正确。
如果电源线没有连接好,主板将无法正常启动。
2.检查显示器线是否连接正确。
如果显示器线没有连接好,将无法显示图像。
3.检查内存条是否插入正确。
如果内存条没有插好,主板将无法正常工作。
4.检查显卡是否插入正确。
如果显卡没有插好,主板将无法正常显示图像。
二、无法开机故障1.检查电源是否正常工作。
可以通过使用电源测试仪来检测电源是否正常输出电压。
2.重新插拔硬件设备。
有时候,由于硬件设备松动,导致主板无法正常启动。
3.检查CPU散热器是否正常。
如果CPU散热器故障,将导致主板过热,无法正常启动。
4.清洁主板上的尘埃。
如果主板上积满了灰尘,也会导致主板无法正常工作。
三、蓝屏故障1.检查硬件设备是否兼容。
有时候,主板和一些硬件设备不兼容,会导致蓝屏故障。
2.检查驱动程序是否正确安装。
如果驱动程序安装不正确,也会导致蓝屏故障。
3.检查内存是否正常。
可以通过使用内存测试软件来检测内存是否正常工作。
4.检查操作系统是否出错。
有时候,操作系统出错也会导致蓝屏故障。
以上是主板维修的一些常见故障和解决方法。
需要注意的是,在进行维修时,一定要小心操作,避免损坏主板或其他硬件设备。
如果实在无法解决故障,建议寻求专业人士的帮助。
希望本文对大家有所帮助。
电脑主板维修基础知识精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】主板维修基础知识1、跑线路主板电路维修中要跑线路,通过跑线路找到电路所经过的元器件或芯片,然后找到故障元件万用表蜂鸣二极管档,表笔接线路的两端,表响2、找线主板上比较粗的线一般是供电线,细的线是信号线,曲线是时钟信号线,跑线路中遇到小圆孔要到主板背面找线3、跑线路中遇到电阻应直接越过,供电线经过大电阻,信号线经过小电阻;遇到电容不能越过4、对地打阻值对地打阻值,万用表蜂鸣二极管档,红笔接地线,黑笔接测试点主板上地线:主板的镙丝口、金属外壳、大焊点等对地打阻值可以判断南北桥的好坏电阻:电阻主要有碳质电阻、碳膜电阻、金属膜电阻三类,应用最广的为碳膜电阻,最高档的为金属膜电阻。
电阻的阻值以色环来标示,其中最常见的为四色环标示和五色环标示。
如采用四色环标示,其第一色环是十位数,第二色环为个位数,第三色环为应乘位数,第四色环为误差率。
例如:四色环的电阻的颜色排列为红蓝棕金,则这只电阻的电阻值为260欧,误差率为5%。
(具体参数见附表。
)色环电阻识别对应表颜色黑棕红橙黄绿蓝紫灰白黑金银本色对应数值 0 1 3 3 4 5 6 7 8 9 0??应乘位数×1 ×10 ×100 ×1000 ×104 ×105 ×106 ×107 ×108 ×109?? ×0.1×0.01??误差率?? 1% 2%?? 0.5% 0.25% 0.1%?? 5% 10% 20%温度系数 200ppm 100ppm 50ppm 15ppm 25ppm 20ppm 10ppm 5ppm 1ppm??电容:电容常见的标记方式是直接标记,其常用的单位有pF,μF两种,很容易认出。
主板维修焊接基础一、电解电容的焊接(包括小接件):拿到一块主板,如果判断此主板的电解电容已损坏,就的先把它取下,然后更换一个好的电容,大致方法如下:先用棉签棒把所取的电容引角上涂上一层焊膏,然后把烙铁放在引角上,加锡。
利用烙铁上的锡传热,把两个引角上的锡烫化,这样就可以把它取下。
把一个电容取下之后,过孔里面是有一定的锡,这样用一个好的电容是放不上去的,然后,我们就用烙铁把孔内的锡烫化,用吸锡器把锡吸出来。
然后,把所换的电容正负极和主板上的标式对齐之后,装上,然后在背面的孔上加上焊锡,这样这个电解电容就焊上去了。
小晶振、跳线插针都可用以上方法更换。
二、PCB板断线的修补PCB板的断线,大多有两种情况:1、主板上的粗线,粗线大多都是供电线,供电线是传输电压的线,电流突然变大,有可能就把此线烧断。
2、就是主板边沿的一些细线,有时候我们的主板相互磨擦时,有可能就把这种细线给碰坏了。
我们拿到一块主板,如果已经判断是部线损坏的话,就得用刀片把断线表面的绝缘层,乱去露出铜皮,在铜皮上涂上焊膏,用烙铁朝铜线上加锡,因为金属是可以沾锡(不锈钢不粘)所以铜线一旦加上锡表面就会变成银白色的,找一根细铜丝用同样方法,把铜丝加上焊锡。
然后把铜丝和断线相对应的放在主板上,用烙铁加热这样就可以把断线修补上了,之后可以涂上一层绝缘漆,起绝缘作用。
三、SMD小贴片的焊接首先将风枪温度打到5.5,风打到最小,垂直对着,所取元器件加热。
用摄子夹着元器件移动一旦元器件可以移动,就说明这个元器件可以取下来。
用棉签棒把所取元器件的焊点,抹上一层焊膏,然后把更换的元器件放到焊点上,加热,待锡溶化,这个贴片就焊上了。
四、双列SMD芯片的焊接把热风枪温度档打到“5.5”,风调到“4”左右,对着此芯片的引角垂直均匀加热,所谓的均匀加热就是:用热风枪对着芯片的引角转圈加热,因为双列的芯片两面都有引角,如果只是单面加热,是很难取下,就是取下了,这块主板有可能也被吹糊了,所以一定要均匀加热,加热一段时间,用摄子触碰一下此芯片,如果可能移动就说明可以取下,用摄子把它取下即可。
如何学会主板维修知识点学会主板维修知识点随着科技的迅猛发展,电脑已经成为我们日常生活中必不可少的一部分。
而作为电脑的核心组件之一,主板承载着电路、芯片和插槽等多种关键元素,是电脑正常运行的重要保障。
然而,由于各种原因,主板也会出现各种问题,这就需要我们了解和掌握一些主板维修知识点。
本文将介绍如何学会主板维修的关键步骤和技巧。
一、了解主板基本原理在学习主板维修之前,首先要了解主板的基本结构和工作原理。
主板上的各个元件如CPU插槽、内存插槽、图形卡插槽等都有其特定的功能和位置。
了解主板常见元件的分布和工作原理,可以帮助我们更好地理解和解决主板故障。
二、掌握常见主板故障及其排查方法1. 电源问题:主板电源故障是最常见的问题之一。
如果电脑不能正常开机,可以首先检查电源线和电源插座是否连接稳固。
如果电源灯无反应,可能是电源本身故障,可以尝试更换电源。
2. 内存问题:内存是主板上另一个常见的故障点。
如果电脑长时间运行后出现死机或蓝屏,可能是内存不稳定。
可以尝试将内存条重新插拔或更换新的内存条,也可以通过软件工具进行内存测试。
3. CPU故障:CPU是主板的核心组件,如果电脑开机后没有任何反应,可能是CPU故障。
可以检查CPU插座和散热器的连接是否紧固,也可以尝试重新安装CPU。
4. 显卡问题:如果电脑启动后屏幕没有显示信号,或者显示有色带或花屏,可能是显卡问题。
可以尝试重新插拔显卡,并检查显卡供电是否正常。
5. BIOS问题:BIOS是主板上的固件,负责控制电脑的启动和硬件参数。
如果主板出现开机后无法进入系统的情况,可能是BIOS设置有误。
可以尝试重置BIOS设置,或者使用BIOS刷写工具进行更新。
三、学习使用工具和仪器在进行主板维修时,合适的工具和仪器是必不可少的。
例如,万用表可以帮助我们检测电路的通断情况,热风枪可以帮助我们更换芯片和焊接元件,还有一些常用的螺丝刀、钳子等。
了解和熟练使用这些工具和仪器,可以提高我们的维修效率。
主板维修经验总结第一篇:主板维修经验总结主板维修经验1.BIOS作用:BIOS是开机初始化,检测系统安装设备类型,数量等。
2.RESET的产生过程:PG→(门电路,南桥)→RESET复位(ISA槽B2脚,PCI槽A8脚,AGP槽B4脚,IDE的确1脚)3.CLK产生过程晶振)门电路4 南桥ISA 20脚PCI 的D8 AGP的D4OSC 基本时钟S开电就有,直接送到ISA的B30,如没有OSC 则时钟发生器坏4.主板不能触发: 电源排线的灰线经过一个三极管或门电路(244,245)受IO芯片控制和南桥,再从IO 和南桥到PW—ON 插针。
(ATX 电源可以强行短路8脚与地来触发主板)5.判断主板的故障时,一定要测CPU 三组电压3.3V1.5V 2V RESET,SCLK,内存供电3.3V,是否正常,再看其他的原因.6.实时时钟的晶振坏只是时间不走.7. CPU旁边的两个大管当不上CPU 时,可能无电压输出,插上CPU,应有3.3V和1.5V给CPU 剩下的2.0V 内核由旁边的一个小管子供给8.有些SCLK 信号不经过南桥,直接到CPU 脚和AGP.PCI9.电源插座(主板上)各电压通向哪里?掌握RESET、CLK、READY、PG信号产生RESET、PG→时钟发生器→CPU(RESET)。
主板上印制线曲曲折:是为了满足信号同步的需要。
10.BIOS的22脚CS(片选)由CPU产生→北桥→南桥→BIOS 的22脚。
11..若诊断卡跳C1-C6,U1-U6表示不读内存①首先看内存是否有短路,接触不良。
②查内存的RAS,CAS,CS,VCC。
12..若不能触发,查灰线→经过电阻,电容→7414门电路→南桥→ISAB02,PCID8,CPU。
13.若橙线性3.3V对地适中多为BGA故障①BGA,②I/O芯片,③时钟发生器,④电源IC。
14.DBSY(370CPU上就有)→数据忙信号:拆下BIOS,插上CPU,测若无波,北桥坏,前提是(CLK,RESET,VCC)都具备。
主板维修基础知识1、跑线路主板电路维修中要跑线路,通过跑线路找到电路所经过的元器件或芯片,然后找到故障元件万用表蜂鸣二极管档,表笔接线路的两端,表响2、找线主板上比较粗的线一般是供电线,细的线是信号线,曲线是时钟信号线,跑线路中遇到小圆孔要到主板背面找线3、跑线路中遇到电阻应直接越过,供电线经过大电阻,信号线经过小电阻;遇到电容不能越过4、对地打阻值对地打阻值,万用表蜂鸣二极管档,红笔接地线,黑笔接测试点主板上地线:主板的镙丝口、金属外壳、大焊点等对地打阻值可以判断南北桥的好坏电阻:电阻主要有碳质电阻、碳膜电阻、金属膜电阻三类,应用最广的为碳膜电阻,最高档的为金属膜电阻。
电阻的阻值以色环来标示,其中最常见的为四色环标示和五色环标示。
如采用四色环标示,其第一色环是十位数,第二色环为个位数,第三色环为应乘位数,第四色环为误差率。
例如:四色环的电阻的颜色排列为红蓝棕金,则这只电阻的电阻值为260欧,误差率为5%。
(具体参数见附表。
)色环电阻识别对应表颜色黑棕红橙黄绿蓝紫灰白黑金银本色对应数值 0 1 3 3 4 5 6 7 8 9 0??应乘位数×1 ×10 ×100 ×1000 ×104 ×105 ×106 ×107 ×108 ×109?? ×0.1 ×0.01?? 误差率?? 1% 2%?? 0.5% 0.25% 0.1%?? 5% 10% 20%温度系数 200ppm 100ppm 50ppm 15ppm 25ppm 20ppm 10ppm 5ppm 1ppm??电容:电容常见的标记方式是直接标记,其常用的单位有pF,μF两种,很容易认出。
但一些小容量的电容采用的是数字标示法,一般有三位数,第一、二位数为有效的数字,第三位数为倍数,即表示后面要跟多少个0。
例如:343表示34000pF,另外,如果第三位数为9,表示 10-1,而不是10的9次方,例如:479表示4.7pF。
主板维修新手入门一、养成良好的维修习惯1. 断电测量通断。
2. 通电测量前确定主板下无导电物。
3. 测电压时,不要短路,严禁通电后去划各供电元件引脚,否则极易造成主板严重烧坏,无法修复。
4. 测量主供电电压时,避免测量Q1 场管的S 极,尤其对于P4 主板,容易造成场管DS 极短路,烧坏北桥。
5. 无论检修什么故障,都应插上测试卡,这样容易发现一些潜在故障。
6. 不要带电插拔测试卡,假负载。
二、主板维修必备工具测试卡假负载万用表镊子编程器热风焊台恒温铬铁注:学会熟练使用工具,是维修主板所具有的基本功。
主板一、认识主板i. PCB 板按板层来分可分为四层板和六层板注:观察主板时,上下表面层布线稀少的为六层板,布线稠密的为四层板。
ii. 主板的分类1) 按CPU 接口类型来分有:SLOT 插槽式、370、478、462、754、775、939、940 等2) 按厂家或品牌来分有:精英、华硕、华擎、七彩虹、技嘉等注:一般会在北桥散热片,AGP 槽附近,PCI槽中间或内存槽附近来标识厂家和型号,如发现“P4LVM”等不能识别厂家及型号的主板,可将“P4LVM”输到“百度”上去搜索,便可知其厂家及型号。
3) 按南桥、北桥型号来分有:810、815、845、865、915、693、694、965等4) 按结构来分有:AT、ATX、NLX、BTX 等其中AT:以前主板用结构ATX:现在主板用结构BTX:发展方向(将CPU与北桥的距离拉远,可起到散热作用。
)NLX:服务器主板结构二、认识主板上的常用元器件i. 主板上的芯片及元件1) 北桥北桥用“BQ”或“NB”来表示,它也叫“主桥”它是主板中最大的一块固定的芯片,主要作用是负责内存和显卡的数据到CPU的传输。
2) 南桥南桥用“NQ”或“SB”来表示,在主板上仅次北桥小一点的芯片,主要作用是负责ATA.,SATA,USB,IEEE1394的数据传输。
注:南北桥芯片组的常见制造厂商①INTEL ②VIA ③SIS ④ALI ⑤ATI ⑥AMD ⑦NFORCE3) I/O 芯片外型:128 脚的四方形,四面都有引脚的芯片厂家:Winbond ITE ALI SMSC作用:负责软驱口,键盘,鼠标,串口,并口的数据传输。
集成监控功能的I/O IT8712F、IT8705F、W83627HF注:当具有监控功能的I/O损坏时,会出现开机进入系统之前自动关机。
集成电源管理功能的I/O IT8702F、W83627F/TF/EF W83697F、IT8712F IT8671F注:虽集成了电源管理功能,但不能替代电源管理芯片,不能控制CPU供电。
具有开机功能的I/O W93637HF、W83627HF 、W83977EF、IT8711、IT8702F、IT8712F 注:其中W83627HF,IT8712易损坏。
注:技嘉主板上的I/O更换成功率不高,若要更换,必须型号,类型完全一样,方可更换。
外形:长方形和四方形两种作用:它是一个可擦除编程的存储芯片,提供硬件到操作系统之间的平台,是主板上硬件的“大管家”。
注:常见生产厂商:AMI AWARD PHOENIX 容量有:1M 2M 3M 4M5) 时钟芯片外形:两边都有引脚的长方形芯片,通常在其旁边有一颗14.318MHZ 的晶振。
常见的型号有:ICS系列950213AF Winbond系列W83194AR-96注:P4 主板,除在14.318MHZ的晶振旁有一个时钟芯片外,在内存槽旁边也会有一个不带晶振的时钟芯片。
带晶振的为主时钟芯片,内存槽旁不带晶振的为副时钟芯片。
有副时钟芯片的,内存时钟由副时钟芯片提供,没有副时钟芯片的,则由主时钟芯片来提供。
6) 电源控制芯片也叫电源管理芯片或电源IC外形:贴片式直插式常见型号:RT系列:RT9238…. ISL系列:ISL6524….RC系列:RC5051…. HIP系列:HIP6004….LM系列:LM2635…SC系列:SC2643….作用:根据电路中反馈的信息,在内部调整后,输出各路供电或控制电压。
注:直插式IC KA7500B KA7500C TL494NCN 由于其控制的主供电输出不精确,已被淘汰了。
在主板上常见到的型号有:GD75232 ST75185 HT6571主板上有几个串口,就会有几个串口芯片。
外形如图:注:串口芯片有三组供电5V,±12V,如其短路会造成5V,12V 短路,由于它受I/0管理,如其损坏,还会导致I/O 的工作也受影响。
8) 声卡芯片外形:在24.576MHZ 的晶振旁边型号:ALC655 ALC616 等9) 网卡芯片外形:四面有引脚,注意与I/O 区分,因和I/O很像。
主板上,一般在25.000MHZ 的晶振旁。
10) 监控芯片用来监控CPU 温度,风扇转速,CPU 工作电压型号:W83304D11) 开机复位芯片一般在华硕,微星的主板上有。
型号:AS99127F12) SATA 控制芯片13) RAID 芯片14) 晶振外形:主板上一般有3-4 个15) 电池一般在3V 左右,不低于2.6V。
16) 场管、三极管、二极管、电感、电容、电阻三、主板中的接口及插槽i. CPU 接口1) 插槽式SLOT:注:此接口的主板目前已经没有维修价值2) 零插拔力座PGA/Mpga注:mPGA423 是过渡接口,市面上很少见到。
3) LGA775 Intel 775 系列CPU4) 支持AMD CPU接口SOCKET注:CPU 接口有直插式座和BGA 座,直插式和座不易虚焊,但有时会断针,BGA式易虚焊,解决这类故障需加焊或更换CPU 座。
ii. 显卡插槽1) AGP 槽键盘鼠标口向上,槽口向自己的方向三种AGP 槽的兼容原则:(1)P3 主板有两种AGP 槽2X和4XP4 主板有两种AGP 槽4X和8X(2)P3 主板中4X 的槽可兼容2X 的显卡(大多)P4 主板中8X的槽大多可兼容4X 的显卡(3)P4 主板中的4X槽大多不兼容2X 的显卡,若插上有损坏BQ 的危险。
(4)P4 主板中的4X槽中可插8X 的显卡,但只能发挥4X 的作用。
2)PCI-E 槽用来插PCI-E 的显卡(目前流行趋式)iii. 内存插槽SDRAM 内存槽:DDR 内存槽:DDRII 内存槽:其中SDRAM为168 针,DDR 为184针,DDRII为240针。
iv. PCI 插槽用来插一些扩展卡,如声卡,网上,内置猫,诊断卡等v. PCI-E 插槽vi. IDE 口接硬盘和光驱(40 针接口)作用:一般IDE1(有颜色)接硬盘,IDE2接光驱或刻录机。
vii. 软驱口接3.5 寸和5.25 寸软驱(34针接口)和IDE 口相似,只是较IDE 口短,目前已被淘汰。
viii. SATA 接口865 以上的主板具有的支持串口硬盘的接口,通常有2-4 个或更多。
ix. 电源接口20 针电源接口:24 针电源接口:P4 主板CPU供电接口(ATX12V):注:有四项小接口的CPU主供电由小接口的黄12V 来提供,没有的就由大接口的红5V 提供。
x. 主板上除了上面的接口插槽外,有时还会有ISA槽、AMR 接口、CNR接口等四、主板上的外部接口用来连接外部设备,如显示器,打印机等的接口。
注:键盘鼠标口用来接PS/2 键盘鼠标的;串口用来接早期的一些COM 口设备,如COM口鼠标等;并口用来接打印机;USB口用来接一些USB 设备,如移动硬盘等;音频口用来接音箱及MIC 的;网卡口用来连网线接头的。
五、主板维修中万用表的使用可归纳为:三个档位,两种方法i. 三个档位1) 蜂鸣二极管档:主要用来测量线路的通断及对地打阻值2) 欧姆档:测量电阻阻值等3) 直流20V 档:因在主板中最高电压只有±12V,所以别的20V 以上档位用着。
ii. 两种方法1) 对地打阻值法将万用表调至蜂鸣二极管档,红表笔接地,黑表笔接测试点,万用表所显示的数值为对地所打的阻值。
2) 测电压法将万用表调到直流20V 档,黑表笔接地,红表笔点测试点,万用表所显示的数值为所测到的电压值。
注:在打阻值或测电压时,一定要把表调到相应档位,还要注意红黑表笔应该搭在什么地方。
六、主板中常见的电子元件的好坏断定及代换原则1) 电阻“R”“RN”“RP”a、单个电阻b、排阻c、好坏判定电阻阻值明显变大或变为无穷大为坏,但偏小不能为坏,因在路测可能有并联电路。
d、代换原则(1)阻值的±15%(2)小于10 欧的电阻应原值代换(3)0欧的电阻为保险电阻,可用保险或导线代换(4)电源芯片以及时钟芯片周围的电阻应原值代换2) 电容“TC”“EC”“CT”“BC”“C”a、直插式电解电容(1)好坏判定1、外观鼓包、漏液为坏2、将万用表调到二极管档位,红黑表笔分别接电容两脚,有充电过程,如能充到“1”为正常,有数值为漏电,然后将红黑表笔互相调换位置,有放电过程,并伴有蜂鸣声,充放电时间大致相等,如充电时间过长,放电时间过短,则说明电容已坏。
(2)代换原则1、容量必须大于或等于原值2、耐压值大于或等于原值注:不能用太大容量电容去代小容量电容,因大容量电容易漏电,会引起主板运行不稳定,造成难以发现及解决的故障。
b、贴片电容无极性有极性(1)好坏判定1、不在路测量时有蜂鸣声表示已击穿2、漏电时颜色较深(2)代换原则颜色、大小一样就可代换;稳频电容应原位置代换注:位于时钟晶振与时钟芯片之间的两个颜色一致的贴片电容,实时晶振旁边的两个颜色一致的贴片电脑。
3) 电感“L”有直插式电感线圈和贴片电感a、好坏判定(1)从外观上看,电感的磁环颜色发生变化,说明已坏(2)将表调到二极管档,测电感两端,如没有数值为好,有数值已坏。
注:P4 主板,当CPU 主供电短路时,会烧坏北桥,有时也会烧电感线圈。
b、代换原则(1)电感线圈的磁环大小一致,铜线粗细一致,匝数一致。
(2)贴片电感可用0 欧电阻,保险,导线代换。
4) 晶振“X”或“Y”a、主板中常见到的四大晶振● 实时晶振:32.768MHZ● 时钟晶振:14.318MHZ● 声卡晶振:24.576MHZ● 网卡晶振:25.000MHZb、压电效应当晶振两脚加电可发生机械变形,振动;相反,当晶振内部发生机械变形时,在其两脚也会产生电场。
c、谐振效应当外部不断给晶振提供一个交变电场时,晶振会不断振动,当交变电场的频率和晶振的固有频率一致时,晶振的频率会趋于稳定,且振幅达到最大,主板就是利用晶振的谐振效应来稳定工作频率的。
d、好坏判定(1)二极管档红黑表笔不分正负极,直测晶振的两脚如为“1”;在路测量为1千以上为正常,否则为坏。
(2)电压差值法晶振两脚有电压差为正常,无差值为坏。
