主板维修的检修流程和方法

电脑主板开机电路检修讲解一、怀疑主机电源好坏：首先接好电源，按下开关，如果不能通电，再把主机的电源拔下来，用镊子把电源的绿线和黑线短路，看电源风扇转不，如果转，说明电源是好的，故障在主机方面。

怀疑主机开关好坏：再把ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能不能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。

如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机箱里拆出来检修。

把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。

先目测一下，看主板上面有无元器件烧坏，鼓包，电脑板上有无烧焦、断线的。

把主板放好，插上假负载，插好电源，测试卡，做好检修准备。

二、、当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。

也就是说直接短路接绿线和黑线。

如果此时可以加电开机说明故障在软开机电路本身。

如果此时不可以加电，说明有严重的短路现象。

ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。

可能短路的有红线短路，黄线短路，紫线短路或者是CPU的主供电端短路。

以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。

对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。

测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。

正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。

对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。

对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。

对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。

对于P4的主板，CPU主供电短路也有可能是北桥短路。

一：不上电1)插电源，测量CMOS跳帽是否有3V，若无3V（INTEL原装板和部分品牌主板无电压正常）2)测量32.767KMZ是否正常3)检查3VSB是否正常，区别多种产生方式以及是短路还是1117等稳压器坏引起无电压4)测量RSMRST#是否为3.3（一般在IO脚上测量，最准确的还是看图纸）5)测量触发电路6)NVIDIA芯片组，不上电还要查25M（1.6v左右）7)NVIDIA芯片组，不上电还要查MEM_VLD(查图纸)附：IO触发脚位和RSMRST#脚位二：没复位首先先查供电先看清供电分布图，再根据供电顺序依次测量各大供电是否正常，顺序如下：a)所有的采用的INTEL的CPU的板：内存供电→桥供电→总线供电→CPU供电b)AMD的CPU搭配AMD芯片组的板：内存供电→VDDA供电→CPU供电→桥/总线供电c)AMD的CPU搭配NVIDIA/VIA/SIS芯片组的板：内存供电→桥供电、VDDA供电→CPU供电→总线供电内存/桥/总线供电维修思路：1.检查供电是否对地短路，不为0即可。

检查MOS是否烧坏，电容是否鼓包。

2.区分供电的方式，根据不同的方式，测量不同的条件a)运放+MOS管→测量MOS输入和控制电压，如果没有控制电压，追查运放的基准电压。

b)PWM→测量芯片的VCC、BOOT脚电压4.8-12V，开启脚电压0.4V以上（8脚芯片1，5，7）3.更换控制芯片4.详细分析芯片工作远离、电路结构…CPU供电1.大部分775、I3、I5主板需要装真CPU才有VCORE，少部分AM2也需要装真CPU2.检查CPU供电芯片周边是否掉件、错件3.根据电源芯片和驱动芯片引脚定义查工作电压12V/5V是否正常4.查电源芯片EN脚是否正常，一般1V以上（区分名称）5.查芯片VID脚是否有高低电平组合6.更换电源管理芯片，驱动芯片7.找相同主板对比或者替换周边电容电阻，检查反馈电路8.屡烧场管、异响等，查电流反馈脚供电正常，再检查时钟：一、INTEL芯片组可测量 PCI槽B16脚、IO的时钟脚等是否有1.6V左右电压，若无：1.测量时钟芯片的供电3.3V2.测量时钟芯片的开启信号（有高电平开启，也有低电平开启）3.测量时钟芯片的晶振1.5V左右4.更换时钟芯片二、NVIDIA芯片组，可以不查时钟三、AMD芯片组，PCI，IO的时钟都是南桥发出来的，如果南桥的PWR_GOOD不正常，也不会有时钟供电时钟都正常，最后检查复位的条件——南桥的PG信号：1)INTEL：南桥要收到PWROK和VRMPWRGD，电压都是3.3V，查图纸次才能找到它们的准确来源（一般是有IO和VRM芯片发出给南桥）常见IO和VRM芯片关键脚位如下：2)AMD:南桥要收到PWR_GOOD，这个信号要3.3V，必须查图纸才能找到测量点3)NVIDIA：查图找出HT_VLD的位置，这个信号要3.3V,必须查图纸才能找到测量点供电时钟PG都正常，还无复位，复位开关有电压，PCI A15、IO复位信号不短路，就要换南桥。

主板不通电的维修方法与实例方法一：检查电源问题1.确保电源插头插好并通电。

2.检查电源线是否正常工作，可以尝试使用其他已知工作正常的电源线连接主板进行测试。

3.检查电源是否正常运转，可以通过查看电源风扇是否转动或使用测试仪器进行测量。

实例：李先生的电脑主板突然无法通电了。

他首先检查了电源插头，并确保电源打开，并未解决问题。

然后，他尝试了使用另一个电源线连接主板，发现主板能够通电，于是他确定原电源线有问题。

最后，他购买了一个新的电源线，主板恢复正常运行。

方法二：检查连接问题1.检查主板和电源之间的连接线是否插好。

2.检查主板和其他硬件设备（如显卡、内存条等）之间的连接是否稳固。

实例：王女士安装了一个新的显卡后，发现主板无法通电。

她检查了主板和电源之间的连接线，发现其中一个插头没有完全插入主板插槽。

她重新插好连接线后，主板恢复正常工作。

方法三：检查硬件故障1.检查主板上的电容是否坏了，如果有明显的损坏（如漏液、膨胀等），则需要更换损坏的电容。

2.检查主板是否有烧焦或烧黑的痕迹，如果有，可能是其他硬件设备损坏导致的，需要修理或更换相关硬件设备。

实例：张先生的主板无法通电，他打开主板检查发现其中一颗电容膨胀了。

他购买了一个全新的电容并将其更换到主板上，主板恢复正常运行。

方法四：寻求专业帮助如果以上方法都无法解决主板不通电的问题，建议寻求专业的电脑维修人员进行检修和维修。

综上所述，主板不通电可能是由于电源故障、连接问题、硬件故障等引起的。

可以通过检查电源问题、连接问题和硬件故障来定位和解决问题。

如果以上方法都无法解决问题，则建议寻求专业的电脑维修人员进行检修和维修。

主板不通电的原因及检修主板不通电维修当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。

也就是说直接短路接绿线和黑线。

如果此时可以加电开机说明故障在软开机电路本身。

如果此时不可以加电，说明有严重的短路现象。

ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。

可能短路的有红线短路，黄线短路，紫线短路或者是CPU 的主供电端短路。

以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。

对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。

测一下5V ATX 对地数值或测供电管对地数值看是否对地短路了。

正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。

对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。

对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。

对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。

对于P4的主板，CPU主供电短路也有可能是北桥短路。

测出对地短路的ATX电源线，再跑电路沿着线找到相关损坏的元器件，换掉。

想简单点就，先测试CPU边上的那几个贴片三极管，看看有没有击穿，加电后，没有正常的电压加上。

楼主首先要确定是哪一条供电线短路．对地打一下ATX座个脚的阻值，还有CPU供电的MOS管阻值．大概知道是哪条线路后再拆相关线路的IC，查找短路的地方还有个方法，就是强行上电，看哪个芯片发烫，但是时间不要太长，以免扩大故障～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～主板不通电维修流程主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

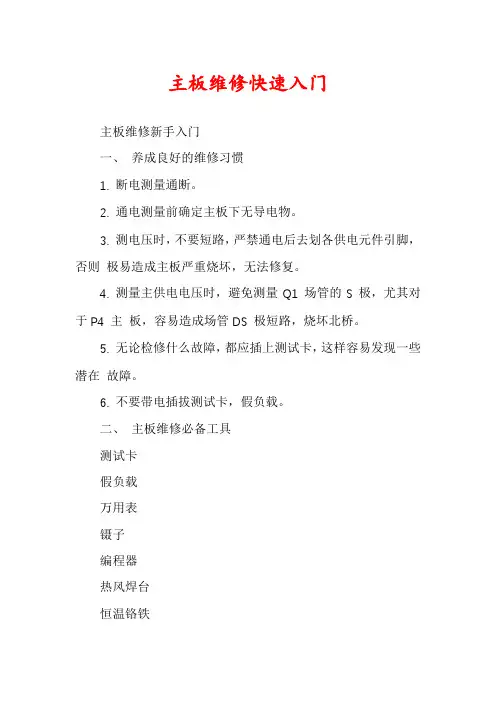

主板维修快速入门主板维修新手入门一、养成良好的维修习惯1. 断电测量通断。

2. 通电测量前确定主板下无导电物。

3. 测电压时，不要短路，严禁通电后去划各供电元件引脚，否则极易造成主板严重烧坏，无法修复。

4. 测量主供电电压时，避免测量Q1 场管的S 极，尤其对于P4 主板，容易造成场管DS 极短路，烧坏北桥。

5. 无论检修什么故障，都应插上测试卡，这样容易发现一些潜在故障。

6. 不要带电插拔测试卡，假负载。

二、主板维修必备工具测试卡假负载万用表镊子编程器热风焊台恒温铬铁注：学会熟练使用工具，是维修主板所具有的基本功。

电电2主板一、认识主板i. PCB 板按板层来分可分为四层板和六层板上下两层为信号线四层板一层为供电中间两层一层为地线上下两层为少数信号线、供电线六层板两层为信号线中间四层一层为供电线一层为地线注：观察主板时，上下表面层布线稀少的为六层板，布线稠密的为四层板。

ii. 主板的分类1) 按CPU 接口类型来分有：SLOT 插槽式、370、478、462、754、775、939、940 等2) 按厂家或品牌来分有：精英、华硕、华擎、七彩虹、技嘉等注：一般会在北桥散热片，AGP 槽附近，PCI 槽中间或内存槽附近来标识厂家和型号，如发现“P4LVM”等不能识别厂家及型号的主板，可将“P4LVM”输到“百度”上去搜索，便可知其厂家及型号。

3) 按南桥、北桥型号来分有：810、815、845、865、915、693、694、965等4) 按结构来分有：AT、ATX、NLX、BTX 等其中AT：以前主板用结构ATX：现在主板用结构BTX：发展方向（将CPU 与北桥的距离拉远，可起到散热作用。

）电电3NLX：服务器主板结构二、认识主板上的常用元器件i. 主板上的芯片及元件1) 北桥北桥用“BQ”或“NB”来表示，它也叫“主桥”它是主板中最大的一块固定的芯片，主要作用是负责内存和显卡的数据到CPU的传输。

完整版自学主板维修教程第一部分：准备工作在进行主板维修之前，我们需要做好以下准备工作：1.工具准备：电子螺丝刀，铅笔刷，吸锡线，锡焊台，热风枪，万用表等。

2.环境准备：选择一个干燥、无尘的工作环境，确保避免静电干扰。

3.材料准备：备用电容，备用IC芯片等。

第二部分：故障检测1.分析问题：首先，我们需要搞清楚主板出现了什么问题，可能的原因有电源问题、电容器短路、IC芯片损坏等。

2.检查电源：检查主板上的电源是否工作正常，可以使用万用表进行电压测试。

3.检查元件：检查主板上的元件是否正常，特别是电容器、二极管等，如果发现电容器有鼓包、渗漏等情况，说明需要更换。

4.检查IC芯片：使用万用表检查主板上的IC芯片是否损坏，比如是否有短路现象。

5.分析故障：根据以上检查结果，分析出主板可能的故障原因。

第三部分：维修方法根据主板的故障情况，选择合适的维修方法：1.更换元件：如果发现电容器或二极管等元件损坏，可以用电子螺丝刀将其拆下，然后使用铅笔刷清洁焊盘，最后用锡焊台重新焊接新元件。

2.更换IC芯片：如果发现IC芯片短路或损坏，可以使用吸锡线吸掉原来的锡，然后用热风枪将IC芯片加热，待IC芯片表面的焊盘融化后，用电子螺丝刀轻轻拆下，最后用锡焊台重新焊接新IC芯片。

3.修复电路板：如果发现主板上的电路板有断路或烧毁等情况，可以使用万用表找到故障位置，然后使用焊锡将断路处重新连接。

第四部分：测试与调试维修完成后，需要对主板进行测试与调试，确保故障已经修复：1.检查焊接：检查修复的元件或IC芯片是否焊接正常，特别是焊盘是否焊接牢固。

2.进行电源测试：将主板连接到电源上，测试电压是否正常。

3.进行信号测试：连接显示器和键盘后，开机测试各个接口是否工作正常。

4.运行稳定性测试：运行一段时间的稳定性测试，确保主板在长时间使用中没有问题。

第五部分：维修常见问题在维修的过程中，可能会遇到一些常见问题，下面是一些解决方法：1.静电干扰：避免产生静电干扰，可以使用静电手环或在桌面上放置静电垫，也可以使用吹气球吹去静电。

主板维修流程主板是电脑的核心部件，如果出现故障，可能会导致整个电脑无法正常工作。

因此，了解主板维修流程是非常重要的。

下面，我将介绍主板维修的详细流程。

首先，当发现电脑出现故障时，需要确认是主板出现了问题。

一般来说，主板故障会表现为电脑无法开机、出现蓝屏、USB接口无法使用等现象。

在确认是主板故障后，需要将电脑关机，并断开电源线。

接着，需要打开电脑机箱，并将主板取出。

在取出主板之前，需要先拆下散热器、内存条、显卡等附件，以免在取出主板时造成损坏。

取出主板后，需要进行外观检查，看是否有明显的烧坏、破损等情况。

然后，需要进行主板的维修。

首先，可以使用万用表对主板上的元件进行测试，确认是否有短路或断路现象。

如果发现有元件损坏，需要进行更换。

其次，可以进行焊接修复，对于一些焊点出现断开的情况，可以使用焊锡进行修复。

此外，还可以使用专业的维修设备对主板进行检测和修复。

维修完成后，需要进行主板的组装。

首先，将主板放回机箱内，并重新安装散热器、内存条、显卡等附件。

在安装过程中，需要注意连接线路的正确性，以免造成接触不良或短路。

完成组装后，需要仔细检查每个连接口和螺丝是否牢固。

最后，进行电脑开机测试。

接通电源后，按下电源键，观察电脑是否正常开机。

如果电脑可以正常开机，并且主板的各项功能正常运作，那么主板维修就算是完成了。

总的来说，主板维修是一项需要细心和耐心的工作。

在进行维修时，需要注意安全，避免因操作不当造成二次损坏。

同时，对于一些复杂的故障，建议寻求专业人员的帮助，以确保维修的质量和效果。

希望以上内容能够对主板维修流程有所帮助。

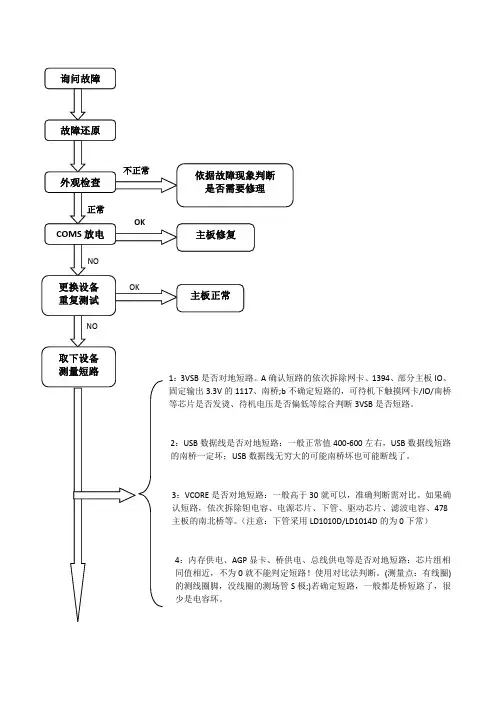

1394、部分主板IO、
/IO/南桥
3VSB是否短路。

400-600左右，USB数据线短路
30就可以，准确判断需对比。

如果确
478 LD1010D/LD1014D的为0下常）
(测量点：有线圈)
极;)若确定短路，一般都是桥短路了，很
）
、SPD供电、VREF等是否正常（电压和对地傎）
所以打
1.5V是否正常（装内存才有）
/打值法）
平台是CPU座），NV桥空焊也可能不过内存
I/O
I/O
48MHZ，V5REF，V5REF_SUS
100MHZ
/时钟；绿灯>>查红绿蓝
AC’97)、ACLINK、2.5V
MAC地址、换芯片/南桥
排除设备问题及灰尘后依次排查：
1 CMOS放电
2 检查CPU、桥、内存供电的滤波电容是否有问题
3 检查内存的VTT_DDR是否正常且稳定。

或者直接换供电芯片
RT9173
4 CPU、桥的散热要做好，北桥空焊也会导致跑3D时死机，卡住不
动等
5 进不了系统，重启或者死机，检查外设，比如USB，声卡，显卡
网卡，COM口，并口，软驱等，可以在CMOS中依次屏蔽它们来判断。

也可直接拆除再试
6 INTEL芯片组进桌面后系统反应很慢，多数是因为南桥内USB控制
器损坏引起，可以屏蔽USB即可
7 LOGO死机，一般为键盘或者其他报错导致“假死机”，如果点一
下开关可以关机，就一般为这类问题，如果关不了一般为BIOS资料损坏或内存/南桥坏。

主板不通电的原因及检修主板是电脑的核心组件，负责连接各个硬件设备并提供供电。

主板不通电是指主板无法正常接受电源供电，造成电脑无法开机或者无法正常工作。

出现主板不通电的原因可能有多种，包括硬件问题、供电问题、电源故障等。

以下是一些可能的原因及其检修方法。

-检查电源插头是否插好，以确保电源连接正常。

-使用测试仪器对电源进行测试，检查其输出的电压和电流是否正常。

如果电源故障，需要更换新的电源。

-检查电源线是否损坏或者断裂，如果发现问题需要更换电源线。

2.主板故障：主板出现故障可能会导致无法正常供电。

可以通过以下方法进行检修：-检查主板上的电容是否出现膨胀、漏液等异常情况。

如果发现问题需要更换主板。

-检查主板上的插槽是否损坏，如CPU插槽或内存插槽，如果发现问题需要修复或更换插槽。

3.内存故障：内存是主板的一个重要组件，如果内存出现故障可能会导致主板不通电。

可以通过以下方法进行检修：-检查内存是否插好，可以尝试重新插拔内存条。

-使用测试软件对内存进行测试，查看是否存在故障。

如果内存故障，需要更换新的内存条。

4.数据线接触不良：如果主板上的数据线连接不良，也会导致主板不通电。

-检查所有数据线是否插好，包括硬盘数据线、显卡数据线等。

可以尝试重新插拔数据线。

-检查数据线接口是否损坏，如损坏需要更换。

5.其他硬件故障：其他硬件故障也有可能导致主板不通电，如显卡故障、硬盘故障等。

可以通过以下方法进行检修：-检查显卡、硬盘等硬件是否插好，可以尝试重新插拔硬件。

-使用测试软件对硬件进行测试，查看是否存在故障。

如果硬件故障，需要更换新的硬件。

综上所述，主板不通电可能是由于电源故障、主板故障、内存故障、数据线接触不良、其他硬件故障等原因造成的。

在检修过程中，可以依次排查以上可能的问题，并采取相应的检修方法进行修复或更换。

如果以上方法仍无法解决问题，建议请专业的电脑维修人员进行进一步的检修和修复。

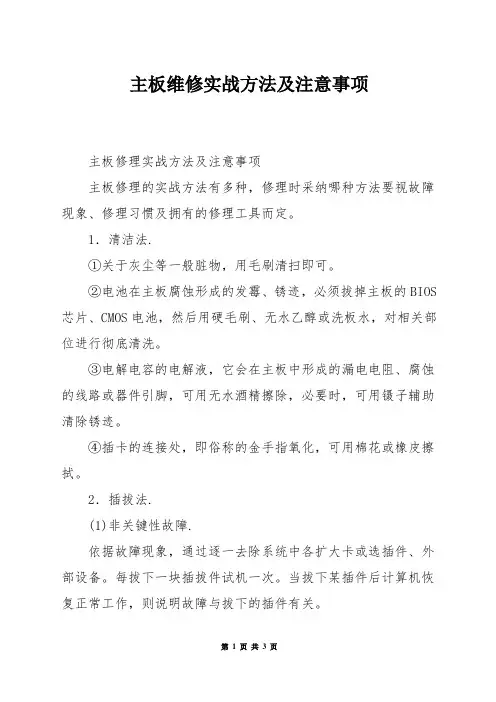

主板维修实战方法及注意事项主板修理实战方法及注意事项主板修理的实战方法有多种，修理时采纳哪种方法要视故障现象、修理习惯及拥有的修理工具而定。

1．清洁法.①关于灰尘等一般脏物，用毛刷清扫即可。

②电池在主板腐蚀形成的发霉、锈迹，必须拔掉主板的BIOS 芯片、CMOS电池，然后用硬毛刷、无水乙醇或洗板水，对相关部位进行彻底清洗。

③电解电容的电解液，它会在主板中形成的漏电电阻、腐蚀的线路或器件引脚，可用无水酒精擦除，必要时，可用镊子辅助清除锈迹。

④插卡的连接处，即俗称的金手指氧化，可用棉花或橡皮擦拭。

2．插拔法.(1)非关键性故障.依据故障现象，通过逐一去除系统中各扩大卡或选插件、外部设备。

每拔下一块插拔件试机一次。

当拔下某插件后计算机恢复正常工作，则说明故障与拔下的插件有关。

(2)关键性故障.如果不能开机故障，除了保留CPU及风扇、内存条、显卡、ATX电源等关键硬件外，再拔掉硬盘、光驱、软驱及其他扩大卡等非关键性硬件，然后重新开机，如果故障消失，则说明故障拔掉的某个插卡；反之相反。

此时，如果手中有正常的备用硬件，可按内存条、CPU、硬盘顺序替换，以缩小检修范围。

4．逻辑推理法.即按主板芯片、插槽和接口、重要电路的作用，分析故障现象可能出现哪几个部位；其次依据检修经验或资料提供的故障分布状况、易损件，先检查故障率高的部位和器件；然后再借助其他方法进行具体检修。

5．问看听摸闻.(1)问.向用户了解状况，例如是什么故障，故障发生在开机使用过程中还是在开机时，以及故障的现象有无规律等。

(2)看.观察主板有无金属异物；查看有无显然的损件器件，如鼓、涨、暴、裂痕、击穿、炭点：插槽的针脚有无开焊、虚焊、脱离、变形等；线路板的金属铂有无翅起、裂痕；电解电容有鼓包、四周有电解液(透明色、黏液状)：主板上焊的器件器件有无被拆装过及焊接状况；观察指示灯亮否、风扇是否运转及转速是否正常。

同时了解主板的基本状况，如主板及芯片组的型号、能支持的CPU 等。

主板基本维修流程主板是电脑的核心组件之一，负责连接和协调电脑的各个部件。

当主板出现问题时，可能会导致电脑无法启动或出现其他各种故障。

以下是主板基本维修流程的详细介绍。

第一步，诊断故障。

当电脑无法启动或出现问题时，首先需要进行故障排除。

可以通过观察电脑启动时的指示灯和听取电脑的声音来判断问题的所在。

如果有硬件故障，可以尝试将电脑与其他设备连接来判断是否与主板有关。

第二步，检查电源供应。

主板需要稳定的电源供应才能正常工作。

因此，检查电源是否正常工作是维修的重要步骤之一、可以使用电压表来检查电源的输出电压是否符合标准规格。

如果电源出现问题，可以尝试更换电源模块或修理电源线路。

第三步，检查插槽和接口。

主板上有许多插槽和接口用于连接其他设备。

如果插槽或接口出现松动、损坏或焊接问题，可能会导致电脑无法正常工作。

可以检查插槽和接口是否正常，如果发现问题，可以尝试重新插拔设备或修复相关焊接点。

第四步，检查集成电路。

主板上有许多集成电路，包括芯片组、BIOS 芯片等。

这些集成电路负责控制和管理主板的各项功能。

如果集成电路出现故障，可能会导致电脑无法启动或无法正常工作。

可以使用万用表来检查集成电路的工作状况，如果发现故障，可以尝试更换或修理相关集成电路。

第五步，清洁和维护。

主板上可能会积累灰尘和污垢，影响散热和信号传输。

因此，定期清洁和维护主板是维修的重要步骤之一、可以使用压缩空气清洁主板上的灰尘，同时检查主板上的电容和电阻是否正常。

如果发现电容或电阻出现问题，可以尝试更换或修理。

第六步，重新安装主板。

如果上述步骤都没有解决问题，可能需要将主板从电脑中拆下来，然后重新安装主板。

在重新安装主板之前，首先需要断开电脑的电源，并将所有连接的设备断开。

然后，小心地拆卸主板并清洁主板底座。

重新安装主板时，要确保主板稳固地连接到底座，并正确插入相关插槽和接口。

第七步，测试和验证。

在重新安装主板后，可以重新连接电脑的电源和其他设备，并尝试启动电脑。

主板维修步骤总结一:检修第一步1。

检查正反表面是否有刮伤，断线，电容漏液鼓包，元件损坏等。

二：检修第二步（测量主板是否短路）1。

3VSB是否对地短路。

（测量对地阻,PCI插槽A14脚不为0的OK，如果短路依次拆除网卡，1394,部分主板IO，固定输出3。

3V的1117，南桥。

如果不确定短路，可待机状态下触摸网卡，IO,南桥等芯片是否发烫,待机电压是否偏低等综合判断3VSB是否短路。

B数据接口是否对地短路（正常值为400-—600左右，任何一个数变小或者为0说明南桥坏，数值变大可能南桥坏也可能USB接口到南桥断路）3.VCOPU是否对地短路（一般高于30就可以确认短路，如果短路先查看场管是否采用LD1010D，LD1014D，如果不是，再依次拆除电容,电源芯片，上下管，驱动芯片，478系列主板南北桥等。

正常478系列数值30左右，775系列200以上，AM2系列60以上。

）4.内存，AGP显卡,桥，总线供电等是否对地短路（测量数值不为0就不能判定是短路的，测量位置一般在电感脚位，场管S极，如确让短路一般是桥短路很少是场管电容之类的）三：检修第三步（待机部分5大待机电压）1.3VSB，VCCRST(实时时钟供电)RTCRST＃(实时时钟复位)如果无三大待机测量：一:测跳帽(CMOS）上是否有3V左右电压,如果有表示VCCRST（实时时钟供电)RTCRST#（实时时钟复位）正常，二：如果无电压拆跳帽测量跳帽的第一脚是否有3V电压，如果有3V电压说明第二脚将电压拉低（一般是南桥问题），拆除南桥后1脚还是还是无电压查二极管正负端是否有3V电压，无电压说明电池正极到二极管之间线路有问题,如果二极管正极有电压而负极没有电压那么更换二极管。

2.跳帽正常没晶振波开或者电压如果无以上晶振测量：一：测量晶振电压,有压差表示晶振起振.INTEL:0.1---0.5V之间NV :1。

0----1。

6V之间SIS :0.5—-—1.6V之间VIA :1.0-—-1。

电脑主板维修实用指南电脑主板是电脑的核心组件之一，负责连接和管理所有硬件设备。

然而，由于长时间使用或错误操作，主板可能会出现各种故障。

本文将为大家提供一份实用的电脑主板维修指南，帮助读者解决常见的主板问题。

一、主板无法启动当电脑主板无法启动时，首先要检查电源是否正常工作。

可以通过以下几个步骤进行排查：1. 检查电源线是否连接紧密。

有时候电源线可能会松动或脱落，导致主板无法正常供电。

2. 检查电源是否正常工作。

可以使用电源测试仪或者将电源连接到其他电脑上进行测试，确保电源本身没有问题。

3. 检查主板上的电源插槽。

有时候电源插槽可能会受损，导致电源无法正常连接到主板上。

如果以上步骤都没有解决问题，那么可能是主板本身出现了故障。

这时候需要找专业的维修人员进行检修或更换主板。

二、主板出现蓝屏或死机蓝屏或死机是电脑主板常见的故障之一。

以下是一些常见的解决方法：1. 检查硬件冲突。

有时候不同硬件设备之间可能会发生冲突，导致主板出现蓝屏或死机。

可以尝试更换或重新安装硬件设备，解决冲突问题。

2. 更新驱动程序。

过时的或不兼容的驱动程序也可能导致主板故障。

可以通过设备管理器或官方网站下载最新的驱动程序，确保与主板兼容。

3. 检查主板温度。

过高的温度可能导致主板故障。

可以使用温度监控软件监测主板温度，如果超过正常范围，可以清洁散热器或添加风扇来降低温度。

三、USB接口无法正常工作USB接口是主板上常用的接口之一，如果无法正常工作，可能会影响外部设备的连接和使用。

以下是一些解决方法：1. 检查USB接口是否正常连接。

有时候USB接口可能会松动或损坏，导致无法正常工作。

可以尝试更换USB线或使用其他USB接口进行测试。

2. 更新USB驱动程序。

过时或不兼容的驱动程序可能导致USB接口故障。

可以通过设备管理器或官方网站下载最新的驱动程序，确保与主板兼容。

3. 检查外部设备是否正常工作。

有时候USB接口故障可能是由于外部设备本身出现问题。

主板维修教程.txt人和人的心最近又最远，真诚是中间的通道。

试金可以用火，试女人可以用金，试男人可以用女人--往往都经不起那么一试。

主板维修教程2006-10-10 09:23分类：电脑维修字号：大大中中小小一、前言学习主板维修前，我想我还是需要首先将以下几个概念拿出来说说，因为并不是所有人都有电子电路基础和主板蕊片级维修经验。

这几个概念包括了主板维修时所涉及到的多种检查法，常用电子元器件的介绍，常用维修工具的介绍等。

如果大家需要到我所列出的主板维修工具，也可以联系我去购买，我可以代你到深圳购买，价钱相对来说会比较便宜一点。

二、主板维修要涉及到的多种检查法1、参照检查法参照检查法是利用一个正常工作的同型号的板卡作为标准参照物，运用移植、比较、借鉴、引申、参照、对比等手段，查出具体的故障部位，简单地讲，这一检查方法是通过与一个标准物进行对比，发现故障部位。

2、电压检查法电压检查法的原理，是通过检测电路某些测试点的工作电压是有还是没有、是偏大还是偏小，判别产生电压变化的原因，这一原因就是故障原因。

电路在工作正常时，各部分的工作电压值是唯一的，当电路出现开路、短路、元器性能参数变化等故障时，电压值必然会发生相应的改变，电压检查法的任务就是检测这一变化，并加以分析。

3、电阻检查法一个工作正常的电路在未通电时，某些线路应呈通路，有些应呈开路，有的则有一个确切的电阻值。

电路工作失常时，这些电路电阻会发生变化。

如阻值变大或变小、电路由开路变成通路，电阻检查法要查出这些变化，根据这些变化来判断故障部位。

4、示波器检查法示波器检查法是利用示波器作为检修仪器的检查方法，通过使用示波器对相关测试点的检测，观看示波器屏幕打出来的波形，可以判断出电路是否工作正常。

5、熔焊处理法一些虚焊点、假焊点会造成各种故障现象，这些焊点有的看上去焊点表面不光滑，有的则表面光滑内部虚焊。

熔焊处理法是有选择、有目的、有重点的重新熔焊一些焊点，排除虚焊后解决问题。

电脑主板故障的主要原因及检修方法电脑主板故障的主要原因及检修方法主板是电脑的关键部件，用来连接各种电脑设备，在电脑起着至关重要的作用。

如果主板出现故障，你的电脑就不能正常使用了。

目前主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成，不过掌握全面的主板维修技术，对迅速排查主板故障还是十分必要的。

一、引起主板故障的主要原因如今主板所集成的组件和电路多而复杂，因此产生故障的原因也相对较多。

常见主板故障很多是环境不良造成的，不过由于主板自身质量问题而引起的故障也比较多，另外出现的一些问题都是用户人为造成的。

1、主板运行环境不良如果主板上布满了灰尘，可以造成信号短路等故障。

如果电源损坏，或者电网电压瞬间产生尖峰脉冲，就会使主板供电插头附近的芯片损坏，从而引起主板故障;另外，静电也常造成主板上芯片(特别是CMOS芯片)被击穿，引起故障。

2、主板本身质量问题由于主板上的芯片和其它器件质量不好，使用时间一长器件就会老化损坏，从而导致主板故障。

3、人为故障热插拔硬件非常危险，许多主板故障都是热插拔引起的'，最常见的就是烧毁了键盘、鼠标口，严重的还会烧毁主板。

带电插拨I/O卡，在装板卡及插头时用力不当，都可以造成对接口、芯片等的损害。

二、主板常用的检修方法主板故障的确定，一般通过逐步拔除或替换主板所连接的板卡(内存、显卡等)，先排除这些配件可能出现的问题后，即可把目标锁定在主板上。

实际维修时，经常使用下面列举的维修方法。

1、观察法检查是否有异物掉进主板的元器件之间。

如果在拆装机箱时，不小心掉入的导电物卡在主板的元器件之间，就可能会导致“保护性故障”。

另外，检查主板与机箱底板间是否因少装了用于支撑主板的小铜柱;是否主板安装不当或机箱变形、而使主板与机箱直接接触，使具有短路保护功能的电源自动切断电源供应。

检查主板电池：如果电脑开机时不能正确找到硬盘、开机后系统时间不正确、CMOS设置不能保存时，可先检查主板CMOS跳线，将跳线改为“NORMAL”选项(一般是1-2)然后重新设置。

电脑主板故障检测及维修方法一、查板方法 :1．观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。

2．表测法：＋ 5V 、 GND 电阻是否是太小（在 50 欧姆以下）。

3．通电检查：对明确已坏板，可略调高电压 0． 5－1V ，开机后用手搓板上的 IC ，让有问 题的芯片发热，从而感知出来。

4．逻辑笔检查：对重点怀疑的 IC 输入、输出、控制极各端检查信号有无、强弱。

5．辨别各大工作区：大部分板都有区域上的明确分工，如：控制区 （CPU ）、时钟区 （晶振）（分频）、背景画面区、动作区（人物、飞机） 、声音产生合成区等。

这对电脑板的深入维修 十分重要。

、排错方法：2．找到的暂时不要从极上取下可选用同一型号。

或程序内容相同的 IC 背在上面， 开机观察 是否好转，以确认该 IC 是否损坏。

3．用切线、借跳线法寻找短路线：发现有的信线和地线、＋ 5V 或其它多个 IC 不应相连的 脚短路， 可切断该线再测量， 判断是 IC 问题还是板面走线问题， 或从其它 IC 上借用信号焊 接到波型不对的 IC 上看现象画面是否变好，判断该 IC 的好坏。

4．对照法：找一块相同内容的好电脑板对照测量相应 IC 的引脚波型和其数来确认的 IC 是 否损坏。

5．用微机万用编程器（ ALL －03 ／07）（EXPRO －80 ／100 等）中的 ICTEST 软件测试 IC 。

三、电脑芯片拆卸方法：1．剪脚法：不伤板，不能再生利用。

3．烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出 IC （不易掌握）4．锡锅法：在电炉上作专用锡锅，待锡溶化后，将板上要卸的IC 又不伤板，但设备不易制作。

IC 浸入锡锅内，即可起出5．电热风枪：用专用电热风枪卸片，吹要卸的 IC 引脚部分，即可将化锡后的 IC 起出（注 意吹板时要晃动风枪否则也会将电脑板吹起泡，但风枪成本高，一般约 2000 元左右）作为专业硬件维修， 板卡维修是非常重要的项目之一。
