27电动机两地控制电路

电动机两地控制原理电动机的两地控制是指通过遥控或远程操作来控制电动机的启停、正反转等动作的一种控制方式。

它可以实现在不同的地点对电动机进行控制，提高了操作的方便性和灵活性。

本文将详细介绍电动机两地控制的原理和应用。

一、两地控制的原理电动机两地控制的原理主要依靠电气控制系统和通信系统来实现。

通信系统是两地控制的基础，它通过传输信号来实现远程操作。

在电气控制系统中，主要包括起动电路、控制电路、保护电路和执行电路等部分。

1. 起动电路起动电路是控制电动机启动的关键部分，它包括接触器、热继电器、按钮等元件。

通过操作按钮，使控制电路闭合，电动机就会启动。

起动电路还可以设置过载保护装置，一旦电动机超载，保护装置会自动切断电源，起到保护电动机的作用。

2. 控制电路控制电路是控制电动机正反转和停止的关键部分，它通过控制电磁继电器的动作来实现。

在正转控制电路中，通过控制电磁继电器的闭合和断开来改变电动机的工作状态。

同样，在反转控制电路中，通过控制电磁继电器的动作来改变电动机的运行方向。

停止控制电路则通过切断电源来停止电动机的运行。

3. 保护电路保护电路是为了保护电动机和控制系统的安全而设置的。

它可以监测电动机的电流、电压和温度等参数，并在异常情况下及时切断电源，防止电动机损坏。

保护电路还可以设置报警装置，当电动机出现故障时发出警报，提醒操作人员及时处理。

4. 执行电路执行电路是将控制信号转换为动作信号的部分，它通过控制继电器、接触器等设备来实现。

执行电路可以将来自远程操作的信号转换为对电动机的具体控制动作，如启动、正转、反转和停止等。

二、两地控制的应用电动机两地控制广泛应用于工业生产中的各种机械设备和工艺流程。

它可以实现远程监控和操作，提高工作效率和安全性。

1. 水泵控制在水泵系统中，电动机两地控制可以实现对水泵的远程启停和运行状态的监测。

操作人员可以通过遥控器或远程控制台来控制水泵的启动和停止，实现对水泵的远程控制和管理。

多款两地控制电机电路图讲解两地控制电机电路图一先上一张两地控制线路图：本着从左到右、先主回路后控制回路的原则，先从主回路开始。

主回路首先从上之下是三相交流电输送到QF（即操作开关，线路上画×表示此操作开关带有漏电检测功能）。

然后输送到KM（即接触器控制线圈，中间虚线表示三个开关时连动的，即同时断开、同时合并）再经过FR（即热继电器）最后输送到三相异步电动机里。

上图花的PE是接地，不过我们上课时好像大家都木有给电动机接地。

当合上操作开关QF后，电动机能转不？很显然是不能的。

因为由于KM的控制，此时线路是断开的。

送电后电动机不能转。

这时就需要辅助电路来控制KM使其闭合，三项电形成回路使电动机转起来。

控制回路所谓两地控制就是在两个不同的地方可以控制电动机的关与停，所以一共有四个按钮分别，两个控制开、两个控制关。

两个FU是熔断器，用来保护控制电路。

KH是热继电器（和主回路上的那个是一个元件）KM是交流接触器（主回路何带开关的KM与它是一个元件），4个SB（按钮）和一个EL（即指示灯，又叫氖泡，因此无法测量好坏）。

元件说完了。

下面控制原理和接线需要注意的地方原理：合上隔离开关（上图没有，我今天晚上的实操机柜上在操作开关QF之前还有这个）然后合上控制开关，电流从FU1到KH然后流到KM（交流接触器）然后流到启动开关SB3，（不通）到SB4（不通）KM控制的自锁开关也不通。

当按下SB3或是SB4后电流流通到SB2再到SB1再到FU2最后回到W相，形成回路，有电流通过。

在这个时候KM（交流接触器）吸合控制回路的KM型成自锁（防止松开SB3或4后开路）同时主回路KM吸合三相电导通进过，进入电动机形成回路。

电动机开始工作。

当按下SB1或者SB2后，控制回路开路，交流接触器断电，KM失去自锁。

主回路KM失去吸合力，电动机停止转动。

全过程中，只要QF合上，EL（灯泡）就会亮。

接线：电工接线有个原则，即先串联后并联。

两地双重联锁控制下的电动机正反转电路设计以两地双重联锁控制下的电动机正反转电路设计为标题近年来，随着工业自动化的迅猛发展，电动机的应用越来越广泛。

而在某些特殊的工作场合中，需要对电动机进行正反转控制。

为了确保电动机的安全可靠运行，我们可以采用两地双重联锁控制的方式来设计电动机正反转电路。

两地双重联锁控制是指在两个不同的位置同时进行控制，并且要求在任何一个位置出现故障时，都能够实现电动机的停止或切换。

这种控制方式可以有效地提高电动机的安全性，避免因单一控制点的故障导致的事故发生。

在设计两地双重联锁控制下的电动机正反转电路时，首先需要确定两个控制点的位置。

一般来说，这两个控制点分别位于电动机的运行区域的两端，以便能够及时发现并处理任何故障情况。

同时，还需要安装相应的传感器来监测电动机的运行状态，如电流、电压、转速等。

接下来，我们需要设计相应的控制逻辑来实现电动机的正反转。

一种常用的方法是采用继电器控制电路。

通过继电器的控制，可以实现电动机的正反转，并且能够根据两地的控制信号来切换电动机的运行状态。

在这个过程中，还需要考虑到电动机的启动和停止过程，以及正反转之间的切换时间。

为了确保两地双重联锁控制的可靠性，还可以采用PLC（可编程逻辑控制器）来实现控制逻辑。

PLC具有较高的可编程性和灵活性，可以根据实际需求进行控制逻辑的编写。

同时，PLC还可以对电动机的运行状态进行实时监测，并及时响应任何故障信号，从而保证电动机的安全运行。

为了确保电动机正反转电路的稳定性，我们还需要考虑到电路的电源和保护措施。

一般来说，电动机正反转电路需要采用专门的电源供电，以保证电源的稳定性和可靠性。

同时，还需要在电路中加入过载保护装置和短路保护装置，以防止电动机因过载或短路而损坏。

两地双重联锁控制下的电动机正反转电路设计是一项重要的工程任务。

通过合理设计控制逻辑，选择合适的控制器和传感器，并确保电源供电和保护措施的可靠性，可以实现电动机的安全可靠运行。

关键词：双重；联锁控制；电动机；正反转电路一、前言联锁是将电气设备之间形成相互制约关系，联锁操作的方式主要分为集中联锁与非集中联锁，当联锁在两个接触器中作用时，一旦一个接触器切断另一个接触器的线圈，那么在该线路中只会有一个接触器工作，控制电机正反转的接触器形成互锁状态，为电动机形成一个双重保护[1]。

电机正反转指的是电机采用顺时针或是逆时针转动方向，在采用顺时针转动时，电动机处于正转，变换电动机的正反转方式能够为电动机所在的电路提供一定的保护作用[2]。

目前已形成多种成熟的正反转电路及联锁设备，但在使用经验不断增加，实践经验逐渐积累，在优化电动机正反电路上还需不断研究改进。

为此设计一种两地双重联锁控制下的电动机正反转电路。

二、两地双重联锁控制下的电动机正反转电路设计（一）设定电动机耦合方式在设定电动机耦合方式时，采用次级绕组方式，利用单个电感控制多路输出，形成的双路输出耦合方式如图1所示。

由图1所示的输出耦合方式可知，控制电机产生漏感或其他寄生参数，避免两个正反转元件发生完全耦合，控制正反转电机的工作模式为DCM，控制主要输出回路的精度，辅助电动机内部产生精准的耦合场景。

采样主输出电压，辅助输出电压控制D1回路。

采用加权电压反馈的方式，将输出误差按照加权因子的配比分配到各个输出回路中[3]。

利用耦合调节技术，控制正反回路上的负载，按照历史经验设定负载电流数值，控制输出电压数值小于设定的理想数值，在电动机外部设置一个环路，并在该环路上设置一个大电感的电抗器，增加电动机产生的闭环增益[4]，控制电动机其他支路的电压大小。

在电动机磁芯上设置滤波电感线，使用PWM控制技术，调节滤波电感线上的电压数值，间接控制电动机输出电压。

设定耦合电路反馈方式为正反馈，控制电路在大负荷的控制下，提高电动机的响应速度。

在该电动机耦合的方式下，采用两地双重联锁控制电动机的电路接口。

（二）两地双重联锁控制电路接口在控制电路接口时，首先设定两地双重联锁控制的联锁机柜，将联锁机柜连接信号柜与综合柜，控制各个柜间的接口平整光洁，采用正方平直形状的柜接口，在实际连接时，接口与地面形成垂直的状态。

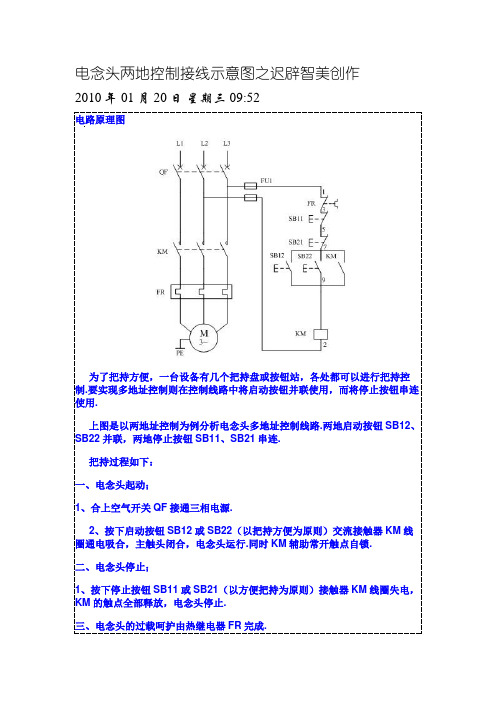

电念头两地控制接线示意图之迟辟智美创作
2010年01月20日星期三 09:52
电路原理图
为了把持方便，一台设备有几个把持盘或按钮站，各处都可以进行把持控制.要实现多地址控制则在控制线路中将启动按钮并联使用，而将停止按钮串连使用.
上图是以两地址控制为例分析电念头多地址控制线路.两地启动按钮SB12、SB22并联，两地停止按钮SB11、SB21串连.
把持过程如下：
一、电念头起动；
1、合上空气开关QF接通三相电源.
2、按下启动按钮SB12或SB22（以把持方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电念头运行.同时KM辅助常开触点自锁.
二、电念头停止；
1、按下停止按钮SB11或SB21（以方便把持为原则）接触器KM线圈失电，KM的触点全部释放，电念头停止.
三、电念头的过载呵护由热继电器FR完成.
电念头两地控制接线示意。

电动机两地控制接线示意图
时间：2021.02.03 创作：欧阳体
2010年01月20日星期三 09:52
电路原理图
为了操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。

要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。

上图是以两地点控制为例分析电动机多地点控制线路。

两地启动按钮
SB12、SB22并联，两地停止按钮SB11、SB21串联。

操作过程如下：
一、电动机起动；
1、合上空气开关QF接通三相电源。

2、按下启动按钮SB12或SB22（以操作方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电动机运行。

同时KM辅助常开触点自锁。

二、电动机停止；
1、按下停止按钮SB11或SB21（以方便操作为原则）接触器KM线圈失电，KM的触点全部释放，电动机停止。

三、电动机的过载保护由热继电器FR完成。

电动机两地控制接线示意
时间：2021.02.03 创作：欧阳体。

两地控制一台电动机原理图
————————————————————————————————作者：————————————————————————————————日期：
两地控制一台电动机原理图
两地控制一台电动机原理图
主电路：
电源隔离开关QS、用于短路保护的熔断器FU1－3、接触器KM的主触
点、用于过载保护的热继电器FR1的热元件、三相电动机M
控制电路：
用于短路保护的熔断器FU4、FU5、用于过载保护的热继电器FR1的常闭触点、接触器KM的线圈。

（1）甲地
停止按钮SB1、启动按钮SB2、信号灯
（2）乙地
停止按钮SB3、启动按钮SB4、信号灯
备注：其中控制两地的停止按钮采用串联联接方式，启动按钮采用并联联接方式。

两地启停控制电路工作原理
两地启停控制电路工作原理：
两地启停控制电路是一种用于控制电动机在不同位置启动和停止的电路。

该电
路通常用于需要在远离电动机所在位置的地方进行手动控制启停操作的场合。

下面将详细介绍这种电路的工作原理。

两地启停控制电路包括两个控制装置，分别安装在电动机所在位置和远离电动
机位置的两个地方。

这两个控制装置之间通过导线连接。

在控制装置上，通常有三个按钮，分别是“启动”按钮、“停止”按钮和“复位”按钮。

该电路的工作原理如下：
当需要启动电动机时，首先按下“启动”按钮。

在启动按钮被按下的瞬间，电源
会提供电流给控制装置。

随后，控制装置会将电流重新分配给电动机的线圈，使其开始运转。

一旦电动机开始运转，用户可以释放“启动”按钮，但电动机不会停止。

当需要停止电动机时，用户只需按下“停止”按钮。

在停止按钮被按下的瞬间，
电源会断开与电动机的电流供应，导致电机停止运转。

此时，无论电动机是否停止，用户都可以按下“复位”按钮。

按下“复位”按钮后，电路会重新恢复到初始状态，准备下一次启动或停止操作。

总结来说，两地启停控制电路通过在不同位置的控制装置上安装按钮，允许用
户在远离电动机位置的地方方便地进行启动和停止操作。

这种电路的工作原理简单直观，且具有很好的可靠性和安全性。

它被广泛应用于各种需要远程启停控制的场合，如工业生产中的机械设备控制、电梯控制等。

两地控制线路交流接触器工作原理
两地控制线路交流接触器的工作原理如下：
1. 合上电源开关QS。

2. 按下启动按钮SB1。

此时，交流接触器KM的线圈通电，其主触点闭合，使电动机M直接起动运行。

同时，与SB1并联的常开辅助触点KM闭合，实现自锁。

3. 按下停止按钮SB2。

此时，接触器KM断电释放，其主触点将三相电源
切断，M立即停转。

同时，KM的辅助触点断开，切断线圈KM的电源。

这就是两地控制线路交流接触器的工作原理。

具体的工作情况可能会因实际的应用场景和设备型号而有所差异，如有疑问，建议咨询专业人士获取帮助。
