《4.1.1立体图形与平面图形》课时练习含答案

人教版七年级上4.1.1 立体图形与平面图形练习含答案一、填空题：请将答案填在题中横线上．1．下列图形中，表示平面图形的是__________；表示立体图形的是_________．（填入序号）【答案】①③；②④2．正方体有__________个面，__________个顶点，经过每个顶点有__________条棱．【答案】6，8，33. 若一个棱柱有7个面，则它是__________棱柱．【答案】5二、选择题：在每小题给出的四个选项中，只有一项是符合题目要求的．4．下列图形中，含有曲面的立体图形是A．B．C．D．【答案】D5．如图所示的四种物体中，哪种物体最接近于圆柱A．B．C．D．生日蛋糕弯管烟囱酒瓶【答案】A6．如图是一块带有圆形空洞和矩形空洞的小木板，则下列物体中最有可能既可以堵住圆形空洞，又可以堵住矩形空洞的是A．正方体B．球C．圆锥D．圆柱体【答案】D7．下面的几何体是棱柱的为A．B．C．D．【答案】C8．下列几何体中，是圆柱的为A．B．C．D．【答案】A三、解答题：解答应写出文字说明、证明过程或演算步骤．9．将下列几何体与它的名称连接起来．【答案】如图：10．如图所示的正方体的六个面分别标着连续的整数，求这六个整数的和．11．一个长方体如图所示．（1）求它的体积和表面积；（用含a、b的代数式表示）（2）当a=10，b=8时，该长方体的表面积是__________．【答案】（1）体积为a⋅b⋅6=6ab，表面积为2（ab+6a+6b）=2ab+12a+12b．（2）当a=10，b=8时，原式=2×10×8+12×10+12×8=376。

故答案为376．。

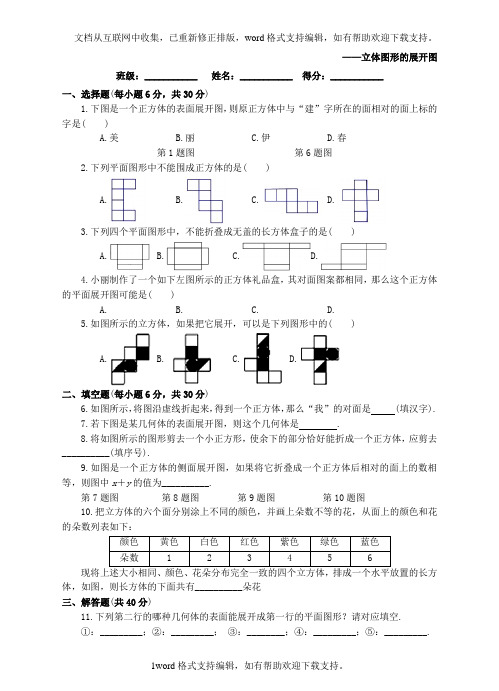

——立体图形的展开图班级：___________ 姓名：___________ 得分：___________一、选择题(每小题6分，共30分)1.下图是一个正方体的表面展开图，则原正方体中与“建”字所在的面相对的面上标的字是( )A.美B.丽C.伊D.春第1题图第6题图2.下列平面图形中不能围成正方体的是( )A. B. C. D.3.下列四个平面图形中，不能折叠成无盖的长方体盒子的是( )A. B. C. D.4.小丽制作了一个如下左图所示的正方体礼品盒，其对面图案都相同，那么这个正方体的平面展开图可能是( )A. B. C. D.5.如图所示的立方体，如果把它展开，可以是下列图形中的( )A. B. C. D.二、填空题(每小题6分，共30分)6.如图所示，将图沿虚线折起来，得到一个正方体，那么“我”的对面是 (填汉字).7.若下图是某几何体的表面展开图，则这个几何体是.8.将如图所示的图形剪去一个小正方形，使余下的部分恰好能折成一个正方体，应剪去__________(填序号).9.如图是一个正方体的侧面展开图，如果将它折叠成一个正方体后相对的面上的数相等，则图中x＋y的值为__________.第7题图第8题图第9题图第10题图10.把立方体的六个面分别涂上不同的颜色，并画上朵数不等的花，从面上的颜色和花的朵数列表如下：颜色黄色白色红色紫色绿色蓝色朵数 1 2 3 4 5 6体，如图，则长方体的下面共有__________朵花三、解答题(共40分)11.下列第二行的哪种几何体的表面能展开成第一行的平面图形？请对应填空.①：_________；②：_________；③：________；④：_________；⑤：_________.12.右图是一个正方体骰子的表面展开图，请根据要求回答问题：(1)如果1点在上面，3点在右面，那么几点在前面？(2)如果5点在下面，那么几点在上面？参考答案1.D 2A 3A4.A【解析】正方体的展开图中，每一个图案的对面都应该是和它相同的图案，且这三个图案每两两共边，三个共一个顶点，所以A是正确的.故选A.5.D【解析】由长方体及其表面展开图的特点可知，选项D成立.故选D.6.数【解析】将图沿虚线折起来，可知“我”与“数”对应，“最”与“课”对应，“爱”与“学”对应.7.圆柱【解析】由平面图形的折叠及立体图形的表面展开图的特点解题.解：一个长方形和两个圆折叠后，能围成的几何体是圆柱.故答案为：圆柱.8.1或2或6【解析】根据有“田”字格的展开图都不是正方体的表面展开图可知，应剪去1或2或6，答案不唯一.9.11【解析】由展开图可知4的对面是y，7的对面是x，所以图中的x的值为7，x＋y＝11.10.12朵【解析】由图可知，与红相邻的为蓝、黄、白、紫，所以红与绿相对；而在蓝、黄、白、紫中，黄与蓝、白相邻，所以黄与紫相对，蓝与白相对.所以图中四个底面分别为：绿，黄，紫，白，所以花朵数量为：5+1+4+2＝12故答案为12朵.11.D，E，A，B，C12.(1)5点（2）2点。

新人教版数学七年级上册4.1.1立体图形与平面图形课时练习一、选择题(共15小题)1．如下图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是（）A．①②B．②③C．②④D．③④答案：B知识点：简单几何体的三视图解析：解答：运用已学过的简单几何体三视图，分别列出上述四个几何体的三视图。

①长方体：它的主视图、左视图、俯视图均为长方形，主视图是由其长和高组成的长方形，左视图是由其宽和高组成的长方形，俯视图是由其长和宽组成的长方形。

在没有告知长宽高具体数据的情况下，我们一般地认为长宽高是互不相等的。

②圆柱：它的主视图和左视图都是长方形，长方形的长都等于圆柱底面的直径，宽等于圆柱的高。

其俯视图是圆。

③圆锥：它的主视图和左视图都是三角形，三角形的底等于圆锥底面的直径，两腰都是顶点到底面圆边的距离。

其俯视图是圆。

④球：它的三视图都是圆，并且圆的直径相等。

分析：本题容易混淆的是①图和③图，有的学生会默认①图的主视图和俯视图相同，对于③图，有时会记错它的左视图。

本题考查简单几何体的三视图。

2．将下列图形绕直线l 旋转一周, 可以得到右图所示的立体图形的是()答案：C知识点：图形的旋转；主视图解析：解答：图形绕直线旋转一周，得到一个立体图形。

这个立体图形的横切面（俯视图）是圆，圆的半径等于旋转面上的点到直线的距离。

而该立体图形的主视图，则是平面图形以旋转直线为对称轴作出来的轴对称图形。

比如，圆柱是由长方形绕其一边旋转得到的，它的底面半径是该长方形另一边的长，绕其旋转的一边就是它的高。

圆锥是由一个直角三角形绕其一条直角边旋转一周得到的图形，这条直角边就是圆锥的高，另一条直角边就是圆锥的底面半径。

题目中的立体图形是一个等腰梯形，其上底长小于下底长。

由此，可以选出正确答案。

分析：在大脑中构建旋转立体图形，或者将已知立体图形的主视图画出来，按照选项中的直线位置作对称轴，得到的图形就是正确选项。

七年级数学上册第四章几何图形初步《4.1.1立体图形与平面图形》课时练1．如图所示的平面图形中，不可能围成圆锥的是（）2．把图中的三棱柱展开，所得到的展开图是（）第2题图3．一个几何体的表面展开图如图所示，则这个几何体是（）第3题图A．四棱锥B．四棱柱C．三棱锥D．三棱柱4．下列图形中，不可以作为一个正方体的展开图的是（）5．如图四个图形是由立体图形展开得到的，相应的立体图形顺次是（）第5题图A．正方体、圆柱、三棱柱、圆锥B．正方体、圆锥、三棱柱、圆柱C.正方体、圆柱、三棱锥、圆锥D．正方体、圆柱、四棱柱、圆锥6．一个几何体的展开图如图所示，这个几何体是（）A．三棱柱B．三棱锥C．四棱柱D．四棱锥第6题图7．如图是一个长方体形状包装盒的表面展开图，折叠制作完成后得到长方体的容积是（包装材料厚度不计）（）A．40×40×70B．70×70×80C．80×80×40D．40×70×80第7题图8．如图是一个正方体展开图，把展开图折叠成正方体后，“你”字一面相对面上的字是（）A．我B．中C．国D．梦第8题图9．将如图所示的图形剪去一个小正方形，使余下的部分恰好能折成一个正方体，应剪去（序号）（）A．1或2或3B．3或4或5C．4或5或6D．1或2或6 第9题图10．下列图形是一些立体图形的平面展开图，请将这些立体图形的名称填在对应的横线上．11．如图是正方体的展开图，则原正方体相对两个面上的数字积的最小值是____________．第11题图12．如图是一个正方体的平面展开图，标注了A字母的是正方体的正面，如果正方体的左面与右面标注的式子相等，求x的值．第12题图13．将一张长与宽的比为2∶1的长方形纸片按图1、图2所示的方式对折，然后沿图3中的虚线裁剪，得到图4，最后将图4的纸片再展开铺平，则所得到的图案是（）第13题图14．如图，有一个正方体纸盒，在它的三个侧面分别画有三角形、正方形和圆，现用一把剪刀沿着它的棱剪开成一个平面图形，则展开图形可以是（）第14题图15．马小虎准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形制成如图所示的拼接图形（实线部分），经折叠后发现还少一个面，在图中的拼接图形上再接一个正方形，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子，共有____________种添加方法．第15题图16．如图所示，在正方体各面上写上数1，2，3，而在展开图中也分别写上了两个或一个指定的数．请你在展开图的其他各面上写上适当的数，使得相对的面上两数的和等于7.第16题图17．如图所示，有分别写着a，b，c，d，e，f的六个小正方形．（1）这6个小正方形能否围成一个小正方体？（2）若把写有a的正方形分别移到c，d，e上面，其余不变，能否围成正方体？（3）如果把写有a的正方形分别移到b，c，d下面，其余不变，能否围成一个正方体？第17题图18．如图所示，有一放在桌面上的正方体的盒子ABCD-A1B1C1D1，在盒子外的顶点A处有一只蚂蚁，而在对角的顶点C1处有一滴蜜糖，蚂蚁应沿着什么路径爬，才能最快吃到蜜糖．请画出蚂蚁爬行的路线，共有几条路线并简要说明理由.第18题图参考答案1—5.DBACA6—9.CDDD10．四棱锥圆柱三棱柱11．－812．x＝113—14.AC15．416．由正方体图形知1，2，3共用一个顶点，可在展开图中确定出这三个数，再找它们的相对面．如图（图2答案不唯一）.第16题图17．（1）能（2）能（3）不能18．如图，共有6条路线．理由略第18题图。

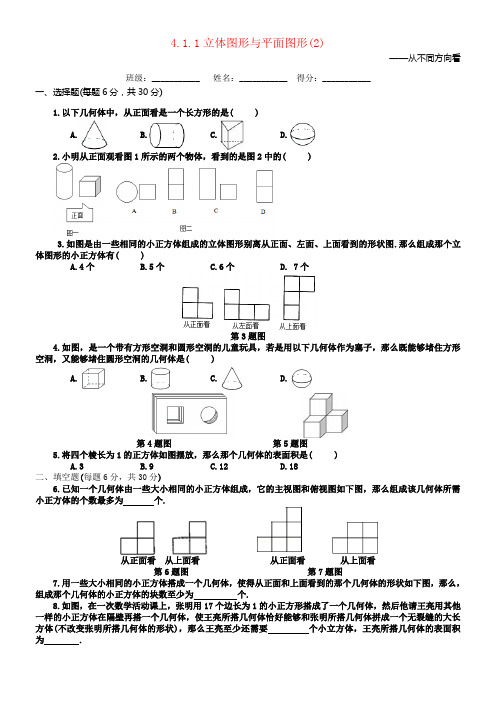

4.1.1立体图形与平面图形(2)——从不同方向看班级：___________ 姓名：___________ 得分：___________一、选择题(每题6分，共30分)1.以下几何体中，从正面看是一个长方形的是( )A. B. C. D.2.小明从正面观看图1所示的两个物体，看到的是图2中的( )3.如图是由一些相同的小正方体组成的立体图形别离从正面、左面、上面看到的形状图.那么组成那个立体图形的小正方体有( )A.4个B.5个C.6个D. 7个第3题图4.如图，是一个带有方形空洞和圆形空洞的儿童玩具，若是用以下几何体作为塞子，那么既能够堵住方形空洞，又能够堵住圆形空洞的几何体是( )A. B. C. D.第4题图第5题图5.将四个棱长为1的正方体如图摆放，那么那个几何体的表面积是( )A.3B.9C.12D.18二、填空题(每题6分，共30分)6.已知一个几何体由一些大小相同的小正方体组成，它的主视图和俯视图如下图，那么组成该几何体所需小正方体的个数最多为个.从正面看从上面看从正面看从上面看第6题图第7题图7.用一些大小相同的小正方体搭成一个几何体，使得从正面和上面看到的那个几何体的形状如下图，那么，组成那个几何体的小正方体的块数至少为个.8.如图，在一次数学活动课上，张明用17个边长为1的小正方形搭成了一个几何体，然后他请王亮用其他一样的小正方体在隔壁再搭一个几何体，使王亮所搭几何体恰好能够和张明所搭几何体拼成一个无裂缝的大长方体(不改变张明所搭几何体的形状)，那么王亮至少还需要个小立方体，王亮所搭几何体的表面积为 .第8题图第9题图9.如图，从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，取得一个如所示的零件，那么那个零件的表面积为10.如图，下列几何体是由棱长为1的小立方体按必然规律在地面上摆成的，假设将露出的表面都涂上颜色(底面不涂色)，那么第n个几何体中只有两个面涂色的小立方体共有___________个.第10题图三、解答题(共40分)11.用五个小正方体搭成如图的几何体，请画出它的从三个角度看到的平面图.12.如图是由几个小正方体所搭成的几何体上面看到的图形，小正方形中的数字表示在该位置的小正方体的个数，请你画出从正面、左面能够看到的图形.参考答案1.B2.C3.B4.B5.D.【解析】观看几何体，取得那个几何体向前、向后、向上、向下、向左、向右别离有3个正方形，那么它的表面积=6×3×1=18.应选：D.6.5【解析】由题中所给出的主视图知物体共两列，且左侧一列高一层，右边一列最高两层；由俯视图可知左侧一行，右边两行，于是，可确信左侧只有一个小正方体，而右边可能是一行单层一行两层，出可能两行都是两层.因此图中的小正方体最少4块，最多5块.7.8【解析】从俯视图中能够看出最底层小正方体的个数及形状，从主视图能够看出每一层小正方体的层数和个数，从而算出总的个数.解：∵俯视图有5个正方形，∴最底层有5个正方体，由主视图可得第2层最少有2个正方体，第3层最少有1个正方体；由主视图可得第2层最多有4个正方体，第3层最多有2个正方体；∴该组合几何体最少有5+2+1=8个正方体，最多有5+4+2=11个正方体，故答案为：8.8.19，52.【解析】第一确信张明所搭几何体所需的正方体的个数，然后确信两人共搭建几何体所需小立方体的数量，求差即可.解：∵王亮所搭几何体恰好能够和张明所搭几何体拼成一个无裂缝的大长方体，∴该长方体需要小立方体4×32=36个，∵张明用17个边长为1的小正方形搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×(9+7+10)=52，故答案为19，52.9.24.【解析】挖去一个棱长为1的小正方体，取得的图形与原图形表面积相等，那么表面积是2×2×6=24.10.(8n﹣4)【解析】几何体中只有两个面涂色的小立方体的个数为各面的棱角处，下表面除外.解：观看图形可知：图①中，两面涂色的小立方体共有4个；图②中，两面涂色的小立方体共有12个；图③中，两面涂色的小立方体共有20个.4，12，20都是4的倍数，可别离写成4×1，4×3，4×5的形式，因此，第n个图中两面涂色的小立方体共有4(2n﹣1)=8n﹣4(个).故答案为：(8n﹣4).11.【解析】由已知条件可知，正面有3列，每列小正方数形数量别离为2，1，1；左面有3列，每列小正方形数量别离为1，2，1；上面有3列，每列小正方数形数量别离为3，1，1；据此可画出图形.图略12略。

第四章几何图形初步
4.1几何图形
4.1.1立体图形与平面图形
第1课时几何图形
能力提升
1.下列所列举的物体,与圆锥的形状类似的是()
A.足球
B.字典
C.易拉罐
D.标枪的尖头
2.下列图形属于柱体的是()
3.在如图所示的几何体中,由四个面围成的几何体是()
4.下列第一行所示的四个图形,每个图形均是由四种简单的图形a,b,c,d(圆、直线、三角形、长方形)中的两种组成.例如由a,b组成的图形记作a☉b,那么由此可知,下面第二行的图中可以记作a☉d的是()
5.下图各几何体中,是三棱柱的是.(只填序号)
6.圆柱由个面围成;圆锥由个面围成.它们的底面是,侧面是.
7.如图,用简单的平面图形画出三位携手同行的好朋友,请你仔细观察,图中共有三角形
个,圆个.
8.有一个几何体,形状如图所示,这个几何体的面数为.
创新应用
★9.请利用图中的几何体拼出汽车、凉亭、蘑菇等图案,并和同伴一起交流,尽量拼出最多的图案.
参考答案
能力提升
1.D
2.C
3.C A有五个面;B有三个面;C有四个面;D有三个面,故选C.
4.A根据题意,知a代表长方形,d代表直线,所以记作a☉d的图形是长方形和直线的组合,故选A.
5.④
6.32平面曲面
7.44
8.6
创新应用
9.分析:本题是开放性试题,只要所给答案合理即可.
解:答案不唯一,如图.。

4.1.1 立体图形与平面图形学校:___________姓名：___________班级：___________考号：___________一、选择题（本大题共10小题，共30.0分。

在每小题列出的选项中，选出符合题目的一项）1.一个几何体的表面展开图如图所示，则这个几何体是( )A. 四棱锥B. 四棱柱C. 三棱锥D. 三棱柱2.我国古代数学家利用“牟合方盖”找到了球体体积的计算方法.“牟合方盖”是由两个圆柱分别从纵、横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体.如图是“牟合方盖”的一种模型，从正面看，所看到的图形是( )A. B.C. D.3.下列物体中，与球的形状类似的是( )A. 电视机B. 铅笔C. 西瓜D. 烟囱4.如图是由三个相同正方体组成的甲、乙两个几何体，它们的三视图中不一致的是( )A. 主视图B. 左视图C. 俯视图D. 都不一致5.下列平面图形不能够围成正方体的是( )A. B.C. D.6.如图所示，从左面看该几何体，看到的图形是( )A.B.C.D.7.如图是某种几何体的表面展开图，这个几何体是( )A. 圆锥B. 球C. 圆柱D. 棱柱8.从下列物体抽象出来的几何体可以看成圆柱的是( )A. 足球B. 易拉罐C. 吊锤D. 茶杯9.如图四个图形都是由6个大小相同的正方形组成，其中是正方体展开图的是( )A. ①②③B. ②③④C. ①③④D. ①②④10.下图中是三棱锥的立体图形的是( )A. B. C. D.二、填空题（本大题共2小题，共6.0分）11.如下图是由若干个大小相同的小正方体堆砌而成的立体图形，那么从正面、左面、上面三个不同方向看该立体图形得到的平面图形中，面积最小的是从__________面看得到的平面图形．12.小华在一个正方体的六个面上分别写上“x，y，z，1，−1，2”的字样，表面展开图如图所示，若在该正方体中，相对面上的数字相等，则x y=．三、解答题（本大题共4小题，共32.0分。

人教版七年级数学上册第四章几何图形初步《4．1．1立体图形与平面图形》课时练一、选择题1．下列说法错误的是（）A．若棱柱的底面边长相等，则它的各个侧面的面积相等B．正九棱柱有9条侧棱，9个侧面，侧面为长方形C．长方体、正方体都是棱柱D．三棱柱的侧面为三角形2．下列说法中，正确的是（）A．棱柱的侧面可以是三角形B．有两个面平行，其余各面都是四边形的几何体叫棱柱C．将直角三角形绕它的一边所在的直线旋转一周，形成的几何体一定是圆锥D．棱台的侧棱所在的直线交于一点3．下列命题正确的是（）A．棱柱的底面一定是平行四边形B．棱锥的底面一定是三角形C．棱锥被平面分成的两部分不可能都是棱锥D．棱柱被平面分成的两部分可以都是棱柱4．对于棱锥，下列叙述正确的是（）A．四棱锥共有四条棱B．五棱锥共有五个面C．六棱锥的顶点有六个D．任何棱锥都只有一个底面5．下列五种图形：①长方形；②梯形；③正方体；④圆柱；⑤圆锥；其中属于立体图形的是（）A．①②③B．③④⑤C．③⑤D．④⑤6．如图（1）（2）是放置一个水管三叉接头，若从正面看这个接头时，看到图形如图（2），则从上面看这个接头时，看到的图形是（）A．B．C．D．7．太阳、西瓜、易拉罐、篮球、书本中，形状类似圆柱的有（）A．1个B．2个C．3个D．4个8．如图是正方体的平面展开图，在顶点处标有自然数1～11，折叠围绕成正方体后，与数字6重合的数字是（）A．7，8B．7，9C．7，2D．7，49．很多立体图形都是由平面图形围成的，下面立体图形不都是由平面图形围成的是（）A．长方体B．三棱锥C．圆锥D．六棱柱10．一个棱长为10分米的正方体，体积是（）立方分米．A．109B．106C．103D．1027二、填空题11．如图，下图中是圆柱体的有________，是棱柱体的有_________．（只填图的标号）12．由一些大小相同的小正方体搭成的几何体从正面和从左面看到的图形如图，则搭成这个几何体的小正方体的个数最多为___，最少为_____．13．如图，5个棱长为1 cm的正方体摆在桌子上，则露在外面的部分（不包括底面）的面积为______cm2．14．从正面和从左面看一个长方体得到的形状图如图所示（单位：cm），则其从上面看到的形状图的面积是______．15．如图是一个正方体的侧面展开图，如果将它折叠成一个正方体后相对的面上的数相等，则图中x的值为．三、解答题16．马小虎准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形制成如图所示的拼接图形（实线部分），经折叠后发现还少一个面，请你在图中的拼接图形上再接一个正方形，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子．（注：①只需添加一个符合要求的正方形；②添加的正方形用阴影表示）17．如图所示的五棱柱的底面边长都是5cm ，侧棱长12cm ，它有多少个面？它的所有侧面的面积之和是多少？18．如图所示是一个正方体的表面展开图，请回答下列问题：（1）与面B 、面C 相对的面分别是 和 ；（2）若A ＝a 3+ a 2b +3，B ＝﹣ a 2b +a 3，C ＝a 3﹣1，D ＝﹣ （a 2b +15），且相对两个512151面所表示的代数式的和都相等，求E、F代表的代数式．19．如图是一个几何体的三视图．（1）写出这个几何体的名称；（2）求此几何体表面展开图的面积．20．如图是一个正方体的平面展开图，标注了字母M的是正方体的正面，如果正方体的左面与右面标注的式子相等．（1）求x的值；（2）求正方体的上面和底面的数字和．21．如图,是一个直四棱柱及其主视图和俯视图（等腰梯形）．（1）根据图中所给数据,可求出俯视图（等腰梯形）的高为________;（2）在虚线框内画出左视图,并标出各边的长．22．明明家打算在一块长为16m，宽为4m的矩形土地上搭建一个截面为半圆形的全封闭蔬菜棚，并全部盖上塑料薄膜（如图所示），则所需薄膜的面积至少为多少平方米？（结果可含π，不考虑埋入土中部分的面积）23．如图所示是一个底面为正方形的长方体，把它的侧面展开后，恰好是一个边长为40cm 的正方形，求这个长方体的体积．参考答案1．D 2．D 3．D 4．D 5．B 6．A 7．A 8．C 9．C 10．C11．③、④②、⑤、⑥12．9，713．1614．12cm215．7．16．略17．这个五棱柱共7个面，侧面的面积之和是300cm 2．18．（1）面F ，面E ；（2）F ＝ a 2b ，E ＝1 19．（1）这个几何体是圆柱；（2）表面积为1000π． 20．（1）1．5；（2）-5．21．（1）4；（2）略22．36π（m 2）．23．这个长方体的体积是 4000cm³ 21。

4.1.1 立体图形与平面图形《第2课时从不同的方向看立体图形和立体图形的展开图》教案【教学目标】:1.能直观认识立体图形和展开图,了解研究立体图形的方法.2.会由展开图联想对应的立体图形形状.【教学重点】:1.识别一些基本几何体(直棱柱、圆柱、圆锥、球)以及它们的简单组合得到的立体图形.2.正确判断哪些平面图形可以折叠为立体图形、某个立体图形的展开图可以是哪些平面图形.【教学难点】:了解基本几何体与其展开图之间的关系,体会一个立体图形按照不同方式展开可得到不同的平面展开图.【教学过程】:一、从不同方向看立体图形1.学生阅读课本P117,图4.1-6及以上相关内容,理解从不同方向看立体图形的意义和用途.2.练习:课本P121第4题.3.小结:从三个不同方向看立体图形的方法.4.小组合作探究P117图4.1-7.问题:(1)从正面看,有几层?每一层分别有几个正方形?(2)从上面看,有几个正方形,这些正方形是怎样排列的?(3)从左面看,有几列?每一列有几个正方形?(4)画出从三个不同方向看该立体图形所得到的平面图形.5.能力提升练习:(1)由相同的小正方体搭成的几何体从正面看和从上面看得到的平面图形如图:画出从左面看该几何体得到的平面图形.(2)由相同小立方块搭成的几何体从正面看和从上面看得到的平面图形如图所示:搭成这个几何体最多要多少个小立方块?最少呢?二、立体图形的展开图1.学生阅读课本P117图4.1-8及相关内容.2.动手操作:将一个长方体墨水瓶盒按不同的棱剪开铺平,并画下其形状观察长方体墨水瓶盒展开图中有哪些平面图形,这些平面图形之间大小形状有什么关系?3.课本P118探究:(1)先由平面图形想象立体图形的形状.(2)实际操作:将这些平面展开图画在纸上,看能否围成想象的立体图形.4.小组合作探究:正方体的平面展开图共有哪些形状?5.交流总结:正方体的平面展开图形状:141型:(共6个).231型:(共3个).33型:(1个).222型:(1个).6.练习(1)课本P118第2题.(2)如图所示,经过折叠可以围成一个棱柱的是( )(3)课本P123第12题.三、课时小结学生谈:我知道了什么?我学会了什么?我发现了什么?四、课堂作业1.课本P122第6题、第7题.2.下图是一个立方体纸盒的展开图,其中三格已经分别填入一个数,请在其余三个正方形内填入所有可能的数,使得折成立方体后相对面上的两个数绝对值相等,则填入正方形间A,B,C内的数依次为.4.1.1 几何图形与平面图形《第2课时从不同的方向看立体图形和立体图形的展开图》同步练习一、选择题1．由四个大小相同的正方体组成的几何体如图所示，那么它的俯视图是( )．2．如图所示的四种物体中，哪种物体最接近于圆柱( )．3．如图是一正方体纸盒的展开图，每个面上都标注了字母或数字，则面a 在展开前所对的面上的数字是( )．A．2 B．3 C．4 D．54．按如图所示的图形中的虚线折叠可以围成一个棱柱的是( )．5．如图所示，下列图形绕着虚线旋转一周得到圆锥体的是 ( )6．将左图中的正方体纸盒沿所示的粗线剪开，其平面展开图的示意图为（）A. B. C. D.二、填空题7．五棱柱有________个顶点，________条棱，________个面．8．柱体包括________和________，锥体包括________和________．9．一个正方体的每个面都写有一个汉字，其平面展开图如图所示，那么在该正方体中，和“超”相对的字是________．10．(内蒙古赤峰)如图所示是一个几何体的三视图，则这个几何体是________．11．圆锥的底面是__________形，侧面是__________的面，侧面展开图是__________形.12．当笔尖在纸上移动时，形成_______，这说明：_____；表针旋转时，形成了一个，这说明：；长方形纸片绕它的一边旋转，形成的几何图形就是，这说明： .三、解答题13.如图所示是一个长方体的展开图，每个面上都标注了字母，请根据要求回答问题：(1)如果面A在多面体的上面，那么哪一面会在下面?(2)如果面F在多面体的后面，从左面看是面B，那么哪一面会在上面?(3)从右面看是面A，从上面看是面E，那么哪一面会在前面?14．如图所示是一个机器零件从正面看和从上面看所得到的图形，求该零件底面积×高)．的体积(π取3.14，单位：mm)(提示：V=圆柱15. 如图所示的一张硬纸片，它能否折成一个长方体盒子？若能，说明理由，并画出它的立体图形，计算它的体积．参考答案一、选择题1.B；2.A；3.B；【解析】要求面a在展开前所对的面上的数字，我们可以把正方体的展开图折叠起来，则面a、2、3、4按照第一、三个对应，第二、四个对应，于是面a在展开前所对的面上的数字为3．4. C ；【解析】A、D中两个底面不能放在同一侧，B中侧面个数与底面边数不等，故选C．5. D ；【解析】选项A、B、C、D中的图形旋转一周分别形成圆台、球、圆柱和圆锥，故选D．6. C；【解析】由正方体的表面展开图的特点再结合实际操作，便可得解．二、填空题7. 10， 15， 7 ；【解析】五棱柱上底面有5个顶点，下底面有5个顶点，共10个顶点；上、下底面各有5条棱，竖直有5条棱，共15条棱；7个面，其中5个侧面，2个底面．8. 圆柱，棱柱；圆锥，棱锥9. 自；【解析】要弄清立体图形与其平面展开图各部分间的关系，需要较强的空间想象能力，这种能力是建立在动手操作、认真观察与善于思考的基础上．10.三棱柱(或填正三棱柱) ；【解析】考查空间想象能力．11.圆，曲，扇；【解析】动手操作或空间想象，便得答案．12.一条线，点动成线；圆面，线动成面；圆柱体，面动成体三、解答题13.解：(1)如果面A在多面体的上面，那么面C会在下面．(2)如果面，在多面体的后面，从左面看是面C，那么向外折时面C会在上面，向里折时面A会在上面．(3)从右面看是面A，从上面看是面E，那么向外折时从前面看是面B，向里折时从前面看是面D．14．解：22032302540400482π⎛⎫⨯⨯+⨯⨯=⎪⎝⎭(mm3)，即该零件的体积为40048 mm3．提示：由该零件从正面看和从上面看所得到的图形可以确定该零件是由上、下两部分组成的，上面是一个高为32 mm，底面直径为20 mm的圆柱；下面是一个长为30 mm，宽为25 mm，高为40 mm的长方体，零件的体积是圆柱与长方体体积之和．15. 【解析】解：能折成一个长方体盒子，因为符合长方体的平面展开图的所有条件，该几何体的立体图形如图所示．此长方体的长为5m，宽为2m，高为3m，所以它的体积为：5×2×3＝30(m3)．4.1.1 几何图形与平面图形《第2课时从不同的方向看立体图形和立体图形的展开图》导学案【学习目标】：1．从不同方向观察一个物体，体会其观察结果的不一样性．2．能画出从不同方向看一些基本几何体或其简单组合得到的平面图形．3．初步建立空间观念．【学习重点】：识别并会画出从不同方向看简单几何体所得到的平面图形．【学习难点】：识别并会画出从不同方向看简单组合体所得到的平面图形．【使用要求】：1．阅读课本P1192．尝试完成教材P120练习第1题；3．限时15分钟完成本导学案（合作或独立完成均可）；4．课前在小组内交流展示．【学习过程】一、自主学习：1．观察你身边的一个物体，试着从不同的角度去看它，你看到的形状是一样的吗？2．下面这几个几何体，试着从不同角度去看看，你得到了怎样的几何图形？【老师提示】：我们从不同的方向观察同一个物体时,可能看到不同的图形.为了能完整确切地表达物体的形状和大小,必须从多方面观察物体.在几何中,我们通常选择从正面、从左面、从上面三个方向来观察物体．通过这样的观察，就能把一个立体图形用几个平面图形来描述．3．分别正面、左面、上面再来观察上面的三个几何体，把观察的结果与同学交流．二、合作探究：1．分别从正面、左面、上面三个方向观察下面的几何体，把观察到的图形画出来．（1）从正面看从左面看从上面看（2）从正面看从左面看从上面看（3）从正面看从左面看从上面看2．先阅读P119的教材再完成P119的探究．（1）小组合作，可用正立体积木摆出书上的立体图形，再观察．（2）改变正立体积木的摆放位置，你摆我答，合作学习．（3）观察身边的几何体，如文具盒、同学的水杯等物品，与同学交流分别从正面、左面、上面所看到的几何图形．【老师提示】对于一些立体图形的问题，常把它们转化为平面图形来研究和处理．3．P120练习第1题．3．苏东坡有一首诗《题西林壁》“横看成岭侧成峰，远近高低各不同．不识庐山真面目，只缘身在此山中．”为什么横看成岭侧成峰？这有怎样的数学道理？三、学习小结：四、作业：P123习题4.1第4、9、10、13题．（准备长方体形状的包装盒至少一个）。
