电力电缆故障探测技术分析

电力电缆的带电诊断与故障处理技术分析电力电缆是输送电能的重要设备，而电缆的带电诊断与故障处理技术则是确保电力系统安全可靠运行的关键环节。

本文将从电力电缆的带电诊断技术和故障处理技术两方面进行深入分析。

电力电缆的带电诊断技术主要包括局部放电检测、介质损耗角测试、电缆绝缘电阻测试等多种方法。

1. 局部放电检测局部放电是电力电缆绝缘系统中常见的缺陷形式，往往是电缆故障的先兆现象。

通过局部放电检测技术，可以及时发现电缆绝缘中存在的缺陷，为故障处理提供重要依据。

常见的局部放电检测方法包括高频电流法、频谱分析法、超声波检测法等，这些方法可以有效地检测电缆内部局部放电的位置和程度，为故障定位提供准确的信息。

2. 介质损耗角测试介质损耗角测试是一种常用的电缆绝缘状态评估方法，通过测量电缆绝缘材料的损耗角，可以判断绝缘材料的老化程度和绝缘性能是否良好。

这项测试可以辅助判断电缆的使用寿命和剩余寿命，及时提醒运维人员进行维护和更换。

3. 电缆绝缘电阻测试电缆绝缘电阻测试是一种简单而有效的带电诊断方法，通过测量电缆绝缘的电阻值，可以判断绝缘是否存在破损或老化。

这项测试可以快速判断电缆的绝缘状态，发现隐患并进行修复。

二、电力电缆的故障处理技术分析电力电缆的故障处理技术主要包括局部维修、部分更换和整体更换等多种方法。

对于电缆局部故障，如局部绝缘破损或老化，可以采取局部维修的方式。

通常采用的方法包括修补、充填绝缘材料、局部更换等，可以在不停电的情况下进行，修复周期短，成本低。

2. 部分更换对于电缆出现较大范围的故障，如多处绝缘破损或老化，可以采取部分更换的方式。

通常采用的方法是将受损部分切除，更换新的电缆段，再将新旧电缆段进行连接。

这种方式需要停电作业，但可以在局部范围内实现故障处理，成本适中，修复周期较短。

3. 整体更换当电缆故障严重，不适合局部维修或部分更换时，可以采取整体更换的方式。

这种方式需要停电作业，需更换整条电缆，成本较高，修复周期较长，但可以彻底解决电缆故障问题。

电力电缆试验方法及检测技术分析
电力电缆试验是为了保证电缆在正常运行条件下工作安全可靠，其主要目的是检测电缆的绝缘性能、电气性能和导体接续性能。

本文将针对电力电缆试验方法及检测技术进行详细的分析。

电力电缆试验方法主要包括：绝缘电阻测量、直流电阻测量、局部放电试验、交流耐压试验、介质损耗角正切测量、电缆电容测量等。

绝缘电阻测量是一种常用的电缆试验方法，通过测量电缆的绝缘电阻来评估绝缘的质量。

测量时需要将正极电极和负极电极分别接在电缆的两端，并通入直流电压，通过测量电流来计算绝缘电阻。

该方法简单易行，且能较准确地测量绝缘电阻。

局部放电试验用于检测电缆绝缘系统中的局部缺陷或内部不良接头的性能。

该试验方法主要通过施加高电压下的脉冲电压，观察电缆系统上是否产生局部放电来评估绝缘系统的质量。

局部放电试验可以帮助检测和预防潜在的电缆故障。

介质损耗角正切测量是一种用来评估电缆绝缘系统损耗性能的方法。

通过施加交流电压，并测量电缆绝缘系统中的电流和电压之间的相位差来计算介质损耗角正切。

该试验方法可以帮助发现电缆绝缘系统的故障，并评估电缆的质量。

电力电缆试验方法及检测技术在电缆故障诊断和质量控制中起到了非常重要的作用。

通过合理选择试验方法，并结合先进的检测技术，可以有效地提高电缆系统的可靠性和安全性。

电力电缆故障探测技术分析摘要：本文从开路故障、短路故障、闪络故障、接地故障四个方面分析了电力电缆故障性质及类型，并且从施工质量、外力损伤、电线老化三个方面分析电力电缆故障原因，最后从障测距常用方法、故障定点、故障性质判断、故障点测距和精确定点五个方面分析了电力故障探测技术，希望能为相关人员提供参考。

关键词：电力电缆；故障探测；故障定位前言：随着经济的发展以及社会的进步，电缆线路由于其占用空间小，运行较为稳定的优点而被愈加广泛地采用。

而一旦电缆出现状况，则会对安全供电造成较大影响。

当电缆发生故障时，工作人员需要快速查明故障原因并且进行处理，从而使电缆故障所引起的损失能够最小化。

1电力电缆故障性质及类型1.1开路故障开路故障是电缆故障中的一种较为常见的故障情况，对故障电缆进行检查可以发现，这种故障情况下的送电是完全正常的，并且电缆对地绝缘和相间绝缘也较为正常，只在电缆的受电端出现无电、电压低的情况，分析可得，这种情况多是电缆断芯引起。

1.2短路故障短路情况多是由于电缆两相或者三相分别发生接地情况引起的，维修人员在对故障电缆进行检查的时候还需要检查电缆芯片内部，确保电缆芯片之间没有因为绝缘损坏而发生直接短路的问题。

如果有短路情况则要进行处理。

1.3闪络故障电缆相间或者电缆因对地绝缘降低而容易产生放电的情况。

这种故障的形式多出现在电缆终端头和电缆中间的需结合内部，只要在特定条件下被绝缘击穿，则可以立刻快速恢复正常[1]。

1.4接地故障本文中所探讨的接地故障问题属于永久性的接地故障。

电缆单项绝缘会因为绝缘的故障情况不同而被分为低阻故障和高阻故障两种形式，对于低阻故障来说，故障处直流电电阻较低，后者相反。

由于故障产生的原因不同，需要维修人员结合具体问题具体分析再进行处理。

2分析电力电缆故障原因2.1施工质量在施工的过程中，施工质量不高会直接导致电力电缆出现故障的问题。

为了防止电缆由于施工工作不到位而出现问题，需要首先确保施工环境处于一种较为理想的状况。

电力电缆的故障分析及检测方法
电力电缆是输送电能的重要设备，但由于各种因素的影响，电缆故障时有发生。

及时准确地分析和检测电缆故障，对于确保电力系统的正常运行和保障供电的连续性具有重要意义。

本文将介绍电力电缆的常见故障以及故障分析和检测方法。

电力电缆的常见故障包括：短路故障、接地故障、绝缘故障和断线故障等。

电缆的短路故障是指两根或多根导体之间发生的直接连接，造成电流无法正常流通的一种故障。

造成短路故障的原因有导体间绝缘层破损、外部机械损伤等。

检测短路故障的方法主要包括电气法、机械法和红外扫描法。

电气法是通过测量电缆两端电阻差异来判断是否有短路故障；机械法是通过检查电缆表面是否有烧焦或熔化的痕迹来判断是否有短路故障；红外扫描法是通过检测电缆表面的热点来判断是否有短路故障。

电缆的绝缘故障是指电缆绝缘层发生破损或老化，导致导体之间或导体与地之间发生直接连接的一种故障。

绝缘故障的原因有环境湿度过高、绝缘材料老化等。

检测绝缘故障的方法主要包括绝缘电阻测定、绝缘材料特性测试和局部放电检测。

绝缘电阻测定是通过测量电缆绝缘电阻的大小来判断是否有绝缘故障；绝缘材料特性测试是通过测试绝缘材料的电性能来判断是否有绝缘故障；局部放电检测是通过检测电缆局部放电现象来判断是否有绝缘故障。

电力电缆的故障分析和检测方法有多种，选择合适的方法可以及时准确地判断故障原因和位置，以便及时修复和维护电缆设备，确保电力系统的正常运行。

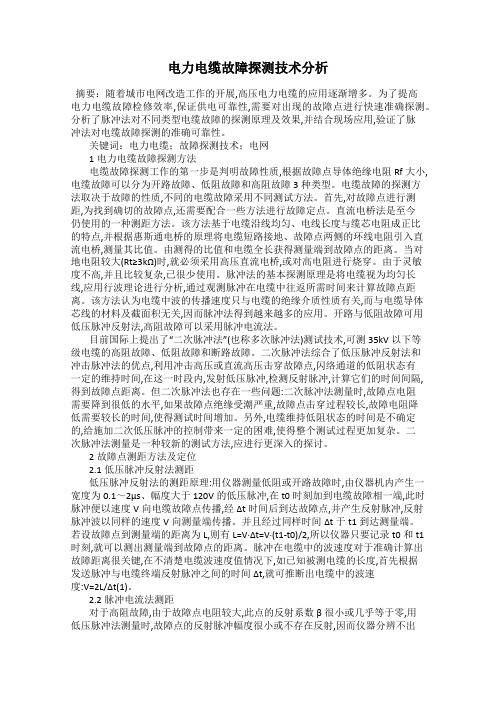

电力电缆故障探测技术分析摘要：随着城市电网改造工作的开展,高压电力电缆的应用逐渐增多。

为了提高电力电缆故障检修效率,保证供电可靠性,需要对出现的故障点进行快速准确探测。

分析了脉冲法对不同类型电缆故障的探测原理及效果,并结合现场应用,验证了脉冲法对电缆故障探测的准确可靠性。

关键词：电力电缆；故障探测技术；电网1电力电缆故障探测方法电缆故障探测工作的第一步是判明故障性质,根据故障点导体绝缘电阻Rf大小,电缆故障可以分为开路故障、低阻故障和高阻故障3种类型。

电缆故障的探测方法取决于故障的性质,不同的电缆故障采用不同测试方法。

首先,对故障点进行测距,为找到确切的故障点,还需要配合一些方法进行故障定点。

直流电桥法是至今仍使用的一种测距方法。

该方法基于电缆沿线均匀、电线长度与缆芯电阻成正比的特点,并根据惠斯通电桥的原理将电缆短路接地、故障点两侧的环线电阻引入直流电桥,测量其比值。

由测得的比值和电缆全长获得测量端到故障点的距离。

当对地电阻较大(Rt≥3kΩ)时,就必须采用高压直流电桥,或对高电阻进行烧穿。

由于灵敏度不高,并且比较复杂,已很少使用。

脉冲法的基本探测原理是将电缆视为均匀长线,应用行波理论进行分析,通过观测脉冲在电缆中往返所需时间来计算故障点距离。

该方法认为电缆中波的传播速度只与电缆的绝缘介质性质有关,而与电缆导体芯线的材料及截面积无关,因而脉冲法得到越来越多的应用。

开路与低阻故障可用低压脉冲反射法,高阻故障可以采用脉冲电流法。

目前国际上提出了“二次脉冲法”(也称多次脉冲法)测试技术,可测35kV以下等级电缆的高阻故障、低阻故障和断路故障。

二次脉冲法综合了低压脉冲反射法和冲击脉冲法的优点,利用冲击高压或直流高压击穿故障点,闪络通道的低阻状态有一定的维持时间,在这一时段内,发射低压脉冲,检测反射脉冲,计算它们的时间间隔,得到故障点距离。

但二次脉冲法也存在一些问题:二次脉冲法测量时,故障点电阻需要降到很低的水平,如果故障点绝缘受潮严重,故障点击穿过程较长,故障电阻降低需要较长的时间,使得测试时间增加。

论电力工程中电缆存在故障及探测技术分析摘要：随着我国经济的不断快速增长,近些年来我国在电力工程中电缆的使用量日益增大，但因此也带来了电缆其故障也随之增加，电力电缆（以下简称电缆）多埋于地下，一旦发生故障，寻找起来十分困难，往往要花费数小时，甚至几天的时间，不仅浪费了大量的人力、物力，而且会造成难以估量的停电损失。

如何准确、迅速、经济地查寻电缆故障便成了供电部门日益关注的问题。

关键词：电力工程,电缆故障,探测技术在我国电力行业中特别是在一些相对比较复杂的电力系统中，要找到地下电缆线路的故障还是比较困难的。

但是由于近些年来,科学技术的不断发展,在这方面功能多样且操作简便的设备逐渐不断出现，因此不但可以降低探测故障的高额成本，而且还可以减少艰苦查找电缆故障时不可避免的长时间停电，给排除故障带来了很多方便。

由于电缆故障其情况与埋设环境比较复杂，变化多，测试人员应熟悉电缆的埋设走向与环境，确切地判断出电缆故障性质，选择合适的仪器与测量方法，按照一定的程序工作，才能顺利地测出电缆故障点。

一、电力工程中电缆故障造成原因分析了解电缆故障的原因，对于减少电缆的损坏，快速地判定出故障点是十分重要的。

电缆故障的原因大致可归纳为以下几类：1.机械损伤机械损伤引起的电缆故障占电缆事故很大的比例。

据上海的资料统计，外力机械损伤引发的故障比例有些机械损伤很轻微，当时并没有造成故障，但在几个月甚至几年后损伤部位才发展成故障。

造成电缆机械损伤的主要有以下几种原因：1）安装时损伤：在安装时不小心碰伤电缆，机械牵引力过大而拉伤电缆，或电缆过度弯曲而损伤电缆；2）直接受外力损坏：在安装后电缆路径上或电缆附近进行城建施工，使电缆受到直接的外力损伤；3）行驶车辆的震动或冲击性负荷会造成地下电缆的铅(铝)包裂损；4）因自然现象造成的损伤：如中间接头或终端头内绝缘胶膨胀而胀裂外壳或电缆护套；因电缆自然行程使装在管口或支架上的电缆外皮擦伤；因土地沉降引起过大拉力，拉断中间接头或导体。

浅谈电力电缆的故障分析及检测方法电力电缆是输送电力的重要设备，起到了安全、可靠地输电的作用。

但是在使用过程中，电力电缆可能会发生各种故障，如绝缘击穿、接头失效等。

这些故障不仅会造成电力损失，还可能引发火灾、事故等安全隐患。

对电力电缆进行故障分析及检测非常重要。

对电力电缆的故障进行分析，可以从以下几个方面进行考虑。

1. 绝缘击穿：绝缘击穿是电力电缆经常发生的一种故障。

绝缘击穿通常是由于电缆绝缘材料质量不过关或者负荷过高导致的。

在分析绝缘击穿故障时，可以通过测量电缆两端的绝缘电阻来判断绝缘击穿的位置。

还可以通过红外热像仪检测绝缘部分的温度分布，找到绝缘击穿点。

2. 接头失效：接头是电缆系统中重要的连接部分，其质量将直接影响整个电力线路的安全运行。

接头失效通常是由于接头接触不良、接头存在腐蚀、绝缘材料老化等原因造成的。

在分析接头失效故障时，可以通过检查接头外观是否有异常、测量接头温度变化等方式来判断接头失效的原因。

3. 避雷器失效：避雷器是保护电力线路设备免受雷击的重要装置。

避雷器失效通常是由于避雷器内部元件烧坏、避雷器遭受雷击损坏等原因引起的。

在分析避雷器失效故障时，可以通过检查避雷器外观是否有损坏、测量避雷器的放电电压等方式来判断避雷器失效的原因。

1. 高频局放检测：高频局放检测是一种常用的电缆故障检测方法。

该方法利用电缆故障产生的高频电磁波信号，通过检测电缆局放信号的强度和频率来判断电缆是否存在故障。

2. 高压直流测试：高压直流测试是一种常用的绝缘强度检测方法。

该方法通过施加高压直流电压到电缆上，观察电流变化，从而判断电缆的绝缘状况。

3. 红外热像检测：红外热像检测是一种非接触式的故障检测方法。

该方法通过红外热像仪测量电缆表面的温度分布，从而判断电缆是否存在故障。

对电力电缆的故障进行分析及检测是确保电力线路安全运行的重要环节。

在分析故障时可以从绝缘击穿、接头失效、避雷器失效等方面考虑，并采用高频局放检测、高压直流测试、红外热像检测、介电损耗测试等方法进行检测。

电力电缆高阻故障的探测技术电力电缆高阻故障是指电缆中出现断裂、接触不良或绝缘老化等故障，导致电缆局部电阻增大，电流通过时产生大量热量，严重影响电力传输安全和稳定性。

及时准确地探测电力电缆高阻故障，对于维护电网安全和可靠运行至关重要。

目前，针对电力电缆高阻故障的探测技术已经有了很大的发展，本文将就此进行探讨。

一、传统电缆高阻故障探测技术1. 电流法传统的电力电缆高阻故障探测技术之一是电流法。

它是利用电缆通过的电流来判断电缆中的高阻故障，当电力电缆发生高阻故障时，由于电阻增大，导致通过该处的电流减小。

通过对电缆电流进行监测，可以大致确定高阻故障所在位置。

2. 反射法反射法是利用电缆高阻故障处产生的信号反射原理，通过测试仪器对电缆进行信号发射和接收，从而分析反射波的特性，判断高阻故障位置。

这种方法可以比较准确地定位高阻故障的位置，但需要专业的测试仪器和技术人员操作，成本和难度较大。

3. 探测器法探测器法是利用电缆高阻故障处产生的局部热效应来判断高阻故障位置。

通过在电缆表面安装敏感探测器，监测电缆表面温度的变化，并结合计算机分析，可以较准确地定位高阻故障处。

以上几种传统的电力电缆高阻故障探测技术都有各自的优缺点，虽然可以在一定程度上实现高阻故障的探测和定位，但存在定位不精准、操作复杂、成本高等问题。

近年来出现了一些新型的高阻故障探测技术，具有更高的精准度和操作便捷性。

1. 红外热像技术红外热像技术是应用红外线热成像原理，通过红外热像仪对电缆进行热成像监测，利用电缆高阻故障处产生的局部温升效应，从而确定高阻故障的位置。

这种技术具有非接触性、实时性、高精度等优点，可以快速、准确地定位电缆高阻故障，成为目前比较先进的探测技术之一。

2. 超声波检测技术超声波检测技术是利用超声波在物质中传播的特性，通过超声波探测仪对电缆进行超声波检测，通过分析电缆中超声波的传播速度和特性，确定高阻故障位置。

这种技术无需对电缆进行破坏性检测，具有高精度、快速定位等优点，成为新型电缆高阻故障探测技术的发展方向之一。

电力电缆故障探测技术的应用与效果分析摘要：现当今社会的经济在跨越性的发展，时代的步伐也越来越快，现今社会为各种能源的利用中，电能当为首位。

随着经济的快速发展，城市内部空间越来越少，对社会电力的需求日益增加，电缆得到广泛使用，节省了大量空间，电力线路中电缆的比例越来越高。

由于电缆质量、老化变质、机械损伤、安装技术等因素，电力电缆经常发生故障。

由于电力电缆深深地埋在地下，电力电缆的维护和检查变得困难，一旦发生故障就会对人们的日常生活产生很大影响，因此必须迅速准确地找到故障位置，迅速地排除故障。

关键词：电力电缆；故障探测；效果分析1电力电缆故障智能检测的重要性由于电缆数量和规模的扩大，由于其人工检查难度极大，而且人工检查的准确性低，所需的施工成本、人力成本比较大，实现电缆故障智能化检查是未来发展的必然趋势尤其是信息化和智能化在各行各业都很普遍，智能化技术和传统检查技术相融合，可以更快地发现故障发生的位置。

判断电力电缆故障的原因，更好地提高检测效率，以电力能源输送和控制的有效性为基础。

在智能电网过程中，影响智能检测的因素有几个方面：首先，智能化电力系统的结构更复杂，前期需要购买更先进的设备，目的是提高设备的稳定性，保证设备的稳定、连续运行。

其次，由于发散式发电和风力发电站的连接，电流的波形变化形式多样化，电力网系统面临着更严峻的考验。

还有，功率传输路径的实际流动功率和负载具有自动化特征，并且不能以常规方式进行预防和检测。

因此，要不断提高相关人员的智能检查技术能力，熟练使用智能化设备，明确操作流程和规则，及时发现线缆出现的问题，针对突发事件做好应急对策，加强线缆故障智能检查的总体效力。

2分析电力电缆故障原因2.1施工质量施工中，如果施工质量不高，很可能直接导致电力电缆故障的问题。

为了防止电缆的施工作业不充分而产生问题，首先必须确保施工环境是理想的状态。

施工人员必须控制施工现场的湿度和空气中的灰尘状况，确保施工场所清洁。

电力电缆故障探测技术的分析摘要随着城市建设的发展，电力电缆在供电系统中得到越来越广泛的应用，同时关于电缆的故障问题也相继产生。

文章介绍了产生电力电缆故障的主要原因及其分类，并对电缆故障探测技术进行了简单的分析。

关键词电力电缆；原因；分类；故障探测1 产生电力电缆故障的主要原因导致电力电缆出现故障的原因有很多，主要有机械损伤，电缆绝缘物的流失，过电压，绝缘老化变质，电缆外皮的腐蚀，设计和制作工艺不良。

1）机械损伤。

由于安装不小心或者安装后在电缆路径作业等都很容易给电缆造成机械损伤。

有的虽然是轻微损伤，但时间一久其损伤部位的绝缘会逐渐降低，最终导致损失部位彻底崩溃，形成故障。

2）电缆绝缘物的流失。

由于电缆敷设不平整，或者处在电杆上的户外头，电缆起伏、高低落差大，使绝缘油从高处的流向低处，导致高处电缆绝缘性能下降，故障发生。

像这类故障一般都发生在不滴流电缆和油浸纸电缆。

3）过电压。

所谓的过电压主要是指大气过电压和内部过电压。

大气过电压很容易引起户外终端接头的故障，当然电缆本身的缺陷也会导致大气过电压的情况发生故障。

4）绝缘老化变质。

所谓电缆绝缘老化即其绝缘物在电和热的长期作用下运行，使绝缘物的物理性发生变化，而引起绝缘强度降低或介质损耗增大最终导致绝缘物崩溃。

据不完全统计，电缆绝缘老化故障大概在19%左右。

5）电缆外皮的腐蚀。

电缆外皮腐蚀可以分为电腐蚀和化学腐蚀两种。

例如：电力电缆埋设在附近有强力地下电场的地方，就很容易出现电缆外皮铅电腐蚀导致潮气侵入，绝缘破坏，出现故障；同样如果电力电缆埋设在有酸碱作业的地方则往往容易造成电缆铠装和铅包大面积长距离被腐蚀，使电缆出现故障。

6）设计和制作工艺不良。

往往形成电缆故障的重要原因就是电场分布设计不周密，拙劣的技工、拙劣的接头，不按技术要求敷设电缆，材料选用不当。

而材料缺陷则主要表现在三个方面：电缆制造的问题，铅护层留下的缺陷；电缆附件制造上的缺陷，如铸铁件有砂眼；对绝缘材料的维护管理不善所造成的缺陷。
