CHI电化学工作站介绍及使用方法

CHI电化学工作站介绍及使用方法一、基本原理：CHI电化学工作站基于电化学的基本原理，用于探究物质的电化学性能。

它包括电化学工作站主机、电极系统以及电位控制系统等部分。

该工作站能够对电流、电压、电位、阻抗等电学参数进行精确测量和控制，从而实现对电化学反应进行定量研究。

二、主要功能：1.电化学测量：CHI电化学工作站能够进行多种电化学测量，如电流-电压曲线扫描、循环伏安法、恒电位法、交流阻抗谱测量等。

用户可以选择合适的测量模式，通过测量结果分析材料的电化学性能。

2.电化学发光：工作站提供了电化学发光实验的功能。

通过施加电压或电流，可以引发化学发光反应，用于分析物质的氧化还原能力、电子传递速率等。

3.界面电位测量：通过连接适当的电极系统，工作站可以测量电解质溶液或物质表面的界面电位差，帮助研究者了解电极表面的活性位点分布及其对电化学反应的影响。

4.样品分析：工作站可用于研究材料的电化学性能，如阴、阳极材料的催化性能、电化学电容等。

通过测量结果，可以评估样品的电化学储能能力、电化学稳定性等。

三、使用方法：1.准备样品：根据实验需求，准备好待测的样品或电极材料。

样品应具备高纯度，以免干扰电化学实验的准确性。

2.组装电极系统：根据实验需求，选择合适的电极，如三电极系统、双电极系统等，并进行电极组装。

3.连接电化学工作站：将电极系统与CHI电化学工作站主机连接，并确保连接稳固。

4.设置测量参数：根据实验要求，在工作站软件界面上设置合适的测量参数，如电流范围、电压范围、测量时间等。

也可以选择相应的测量模式，如循环伏安法、交流阻抗谱等。

5.运行实验：点击软件界面上的开始按钮，工作站将开始进行电化学测量。

实验过程中，可以实时查看电位、电流等数据，也可以保存实验数据以及生成相应的曲线图。

6.数据分析：根据实验结果，使用相应的数据分析软件进行数据处理和曲线拟合。

通过分析数据，可以得到样品的电化学性能及其影响因素。

总结：。

CHI660电化学工作站使用说明1.基本操作步骤首先，将电化学工作站连接到计算机上，并启动相关软件。

然后，将待测样品放入电池夹具中，并确定好电极的连接方式（例如三电极、两电极等）。

接下来，设置测试参数，包括扫描范围、扫描速度和采样间隔等。

最后，点击“开始测试”按钮，即可开始电化学测试。

2.电化学阻抗谱测试电化学阻抗谱是一种常用的电化学测试方法，用于研究材料电化学特性。

在CHI660电化学工作站中，电化学阻抗谱测试的操作步骤如下：(1)设置频率范围和扫描速率，一般需要在低频和高频处进行测试，以获取更详细的电化学信息。

(2)运行测试程序，通过对待测样品施加交流电压，测量电流响应，从而得到电化学阻抗谱。

(3)分析和处理数据。

根据测得的电化学阻抗谱，可以计算出样品的电化学参数，如电荷传递电阻、电极电容等。

3.循环伏安测试循环伏安是一种常见的电化学测试方法，用于研究电极的电化学反应动力学和材料电化学性能。

在CHI660电化学工作站中，循环伏安测试的操作步骤如下：(1)设置测试参数，包括起始电位、终止电位、扫描速度等。

(2)运行测试程序，通过改变电压施加到待测样品上，测量电流响应，得到循环伏安曲线。

(3)分析和处理数据。

根据测得的循环伏安曲线，可以计算出样品的电化学参数，如电流密度、电荷容量等。

4.充放电测试充放电测试是研究电池和超级电容器等能量储存设备的重要手段。

在CHI660电化学工作站中，充放电测试的操作步骤如下：(1)设置测试参数，包括电压范围、充电电流、放电电流等。

(2)运行测试程序，通过改变电压施加到待测设备上，测量电流响应，得到充放电曲线。

(3)分析和处理数据。

根据测得的充放电曲线，可以计算出设备的能量密度、功率密度等电化学特性参数。

5.其他功能此外，CHI660电化学工作站还具有其他一些功能，如极化曲线测试、计时法测试等，可根据实际需求进行设置和操作。

综上所述，CHI660电化学工作站是一种功能强大的电化学测试设备，通过合理的设置参数和操作步骤，可以方便地进行多种电化学测试和研究工作。

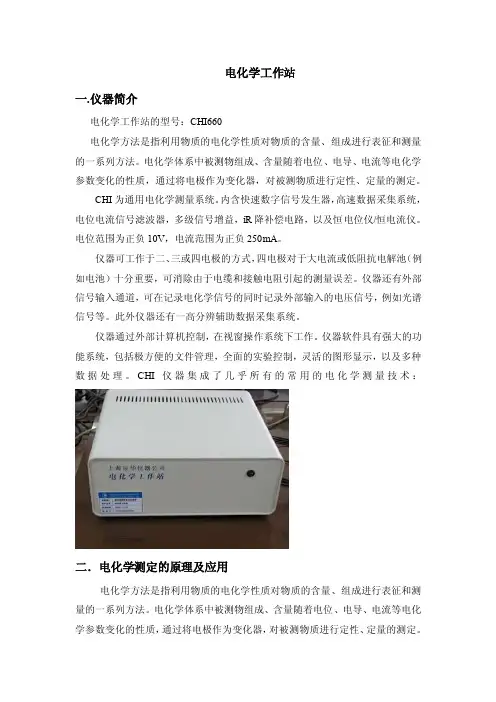

电化学工作站一.仪器简介电化学工作站的型号：CHI660电化学方法是指利用物质的电化学性质对物质的含量、组成进行表征和测量的一系列方法。

电化学体系中被测物组成、含量随着电位、电导、电流等电化学参数变化的性质，通过将电极作为变化器，对被测物质进行定性、定量的测定。

CHI为通用电化学测量系统。

内含快速数字信号发生器，高速数据采集系统，电位电流信号滤波器，多级信号增益，iR降补偿电路，以及恒电位仪/恒电流仪。

电位范围为正负10V，电流范围为正负250mA。

仪器可工作于二、三或四电极的方式，四电极对于大电流或低阻抗电解池（例如电池）十分重要，可消除由于电缆和接触电阻引起的测量误差。

仪器还有外部信号输入通道，可在记录电化学信号的同时记录外部输入的电压信号，例如光谱信号等。

此外仪器还有一高分辨辅助数据采集系统。

仪器通过外部计算机控制，在视窗操作系统下工作。

仪器软件具有强大的功能系统，包括极方便的文件管理，全面的实验控制，灵活的图形显示，以及多种数据处理。

CHI仪器集成了几乎所有的常用的电化学测量技术：二．电化学测定的原理及应用电化学方法是指利用物质的电化学性质对物质的含量、组成进行表征和测量的一系列方法。

电化学体系中被测物组成、含量随着电位、电导、电流等电化学参数变化的性质，通过将电极作为变化器，对被测物质进行定性、定量的测定。

我们实验室常用的电化学方法有:Cyclic V oltammetry (CV) 循环伏安法Linear Sweep V oltammetry (LSV) 线性扫描伏安法Chronoamperometry (CA) 计时电流法Differencial Pulse V oltammetry (DPV) 差分脉冲伏安法Square Wave V oltammetry (SWV) 方波伏安法Potentiometric Stripping Analysis 电位溶出分析AC Impendance (IMP) 交流阻抗测量。

CHI电化学工作站的介绍和使用方法CHI电化学工作站是由美国CH Instruments公司开发的一款电化学实验数据采集与分析软件。

它是一套功能强大、易于操作的软件套件，可用于研究电化学反应的基本原理和机制。

该软件具备多种实验模式和数据分析功能，适用于多种电化学实验技术，如循环伏安法、线性扫描伏安法、恒电位电化学法等。

CHI电化学工作站的主要特点包括：实时数据采集、数据实时显示和保存、实验条件设置、多种协议的电化学实验、各种拟合和修饰过程的数据分析、数据导出和打印等。

这些功能使得CHI电化学工作站成为广泛应用于电化学实验研究中的一款重要软件。

2.实验设置：选择“新建实验”后，进入到实验设置界面。

在这里，用户可以设置实验的基本条件，如实验类型（循环伏安法、恒电位电化学法等）、电极类型、电极面积、电流量程、实验起始电位等。

在设置完毕后，点击“确定”按钮进入实验界面。

3.实验操作：在实验界面中，用户可以选择不同的实验模式和操作参数。

例如，在循环伏安法中，可以设定扫描速度、起始电位、终止电位等。

点击“开始实验”按钮后，软件将开始采集数据并实时显示。

4.数据分析：实验完成后，可以对采集到的数据进行分析。

CHI电化学工作站提供了多种分析方法，如数据拟合、电流密度计算、峰电位及半波电位计算等。

用户可以根据实验需求选择相应的分析方法，并将结果导出。

5. 数据导出和打印：分析完成后，用户可以将数据导出为Excel或其他数据格式，用于在其他软件中进行处理和分析。

同时，CHI电化学工作站还提供了打印功能，可以将实验结果直接打印出来。

总结：CHI电化学工作站作为一款功能强大的电化学实验数据采集与分析软件，为研究者提供了丰富的实验模式和数据处理方法。

通过对实验条件进行设置、实时数据采集和显示、多种数据分析方法的选择等操作，用户可以轻松进行电化学实验研究。

同时，软件还提供了数据导出和打印功能，方便研究者进行结果的传递和展示。
