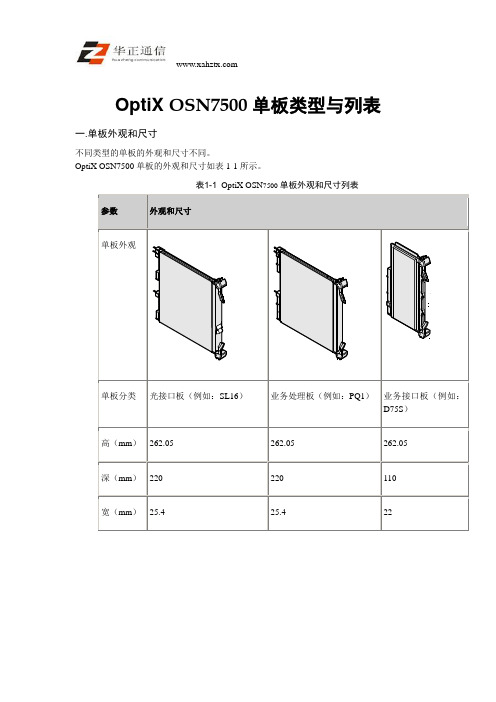

OptiX OSN7500单板类型与列表一.单板外观和尺寸不同类型的单板的外观和尺寸不同。
OptiX OSN7500单板的外观和尺寸如表1-1所示。
表1-1OptiX OSN7500单板外观和尺寸列表参数外观和尺寸单板外观单板分类光接口板（例如：SL16）业务处理板（例如：PQ1）业务接口板（例如：D75S）高（mm）262.05 262.05 262.05深（mm）220 220 110宽（mm）25.4 25.4 22参数 外观和尺寸单板外观单板分类 交叉时钟板（例如：GXCSA ） 系统辅助接口板（AUX ） 电源接口板（PIU ） 高（mm ） 294.75 262.05 131深（mm ） 220 110 220宽（mm ） 40 25.4 44注：高、宽、深的方向如图所示。
其中，高和宽为面板的高和宽，深为印刷电路板的深度。
宽高深注意：手持单板时要配带防静电手腕，并保证防静电手腕良好接地，以防止静电损坏单板。
危险：严禁肉眼靠近或直视光接口板和光纤接口。
光纤内部的激光束，会损害您的眼睛。
注意：● 直出的光模块不能直连光衰减器，如需要光衰减器，可加在ODF 架上。
● 对于可以加光衰减器的单板，光衰减器只能加在“IN”口，不能加在“OUT”口。
●环回需要加光衰，避免损伤光模块。
二.单板条形码说明单板面板上的条形码包含了单板版本、单板名称以及对应单板特性的单板特性码。
OptiX OSN7500有两种类型的条形码：●16位制造码+单板版本+单板名称+单板特性码●20位制造码+单板版本+单板名称+单板特性码条形码在面板的前面，以16位制造码的条形码为例，如图1-2所示。
图1-2单板的条形码0364401055000015 -SSN3SL16A01①②③④① BOM编码的后六位②内部编码③④单板版本单板名称条形码单板特性码55三.SDH类单板OptiX OSN7500支持STM-64、STM-16、STM-4、STM-1等多种速率级别的SDH类单板。
OptiX OSN7500各单板所属单元及相应的功能介绍OptiX OSN7500各个单元所包括的单板及功能如表1所示。
表1 单板所属单元及相应的功能系统单元所包括的单板单元功能SDH业务处理单元处理板T2SL64、T2SL64A、N1SF64、N1SLD64、N1SL64、N1SF16、N1SL16、N2SL16、N3SL16、N2SLQ16、N1SL16A、N2SL16A、N3SL16A、N1SLQ4、N2SLQ4、N1SLD4、N2SLD4、N1SL4、N2SL4、N1SLH1、N1SLT1、N2SLO1、N1SLQ1、N2SLQ1、N1SL1、N2SL1、N1SEP1、N1SEP接入并处理STM-1/STM-4/STM-16/STM-64速率及VC-4-4c/VC-4-16c/VC-4-64c级联的光信号。
接入和处理带FEC的STM-16、STM-64速率的光信号。
实现对STM-1（电）速率的信号的TPS保护。
出线板N1EU08、N1OU08、N2OU08保护倒换板N1ETS8、N1TSB8PDH业务处理单元处理板N2SPQ4、N1PD3、N1PL3、N1PL3A、N2PQ3、N2PD3、N2PL3、N2PL3A、N1PQ1、N1PQM、N2PQ1接入并处理E1、E1/T1、E3/T3、E4速率的PDH电信号和STM-1的SDH电信号。
实现TPS保护。
出线板N1MU04、N1D34S、N1C34S、N1D75S、N1D12S、N1D12B保护倒换板N1TSB8DDN业务处理单元处理板N1DX1、N1DXA 接入并处理N×64kbit/s（N＝1～31）信号、Frame E1信号。
提供系统侧N×64kbit/s信号交叉。
实现对接入信号的TPS保护。
出线板N1DM12以太网业务处理单元处理板N2EGS2、N1EGT2、N1EFT8、N1EFT8A、N2EFS0、N4EFS0、N1EFS4、N1EMS4、N1EGS4、N3EGS4接入并处理1000BASE-SX/LX/ZX、100BASE-FX、10/100BASE-TX以太网信号。
OSN7500结构系统介绍一OSN7500结构OptiX OSN7500设备由机柜、机柜门、直流配电盒、子架、公务电话固定框、单板和各种线缆组成，可以安装在300mm/600mm深的ETSI机柜中。
安装在ETSI机柜中的OptiX OSN7500设备如图1-7所示。
图1-1OptiX OSN7500设备的结构和组成3211.OptiX OSN7500子架2. 机柜3. 单板安装了单板的OptiX OSN7500子架如图1-8所示。
OptiX OSN7500子架外观二.OSN7500子架介绍1.结构OptiX OSN7500子架采用双层子架结构，分为处理板区、接口板区、风扇区和走纤区。
OptiX OSN7500子架结构如图3-21所示。
图1-2OptiX OSN7500子架结构图上层处理板区接口板区风扇区下层处理板区走纤区宽高深走纤区各部分功能如下：●上、下层处理板区：安插OptiX OSN 7500的各种处理板。
●接口板区：安插OptiX OSN 7500的各种接口板。
●风扇区：安插3个风扇模块，为设备提供散热。
●走纤区：用于布放子架尾纤。
说明：接口板，又称出线板、转接板，提供光或电信号的物理接口，用于将光或电信号接入到对应的处理板。
2.容量OptiX OSN7500可以配置为240Gbit/s和360Gbit/s两种交叉容量。
两种交叉容量，分别如图3-22和图3-23所示。
图1-3 OptiX OSN 7500 240Gbit/s 槽位的接入容量S L O T 1S L O T 2S L O T 3S L O T 4S L O T 5S L O T 6S L O T 7S L O T 8S L O T 9S L O T 10S L O T 11S L O T 12S L O T 13S L O T 14S L O T 15S L O T 16S L O T 18Slot 39 FANASlot 40 FANASlot 41 FANAS L O T 17Fiber routing Fiber routingS L O T 26S L O T 27S L O T 28S L O T 29S L O T 30S L O T 31Fiber routingS L OT 25S L O T 24G S C C (A )G S C C (B )S L O T 19S L O T 20S L O T 21S L O T 22S L O T 23A U XP I U (A )P I U (B )S L O T 32S L O T 33S L O T 34S L O T 35S L O T 36S L O T 37S L O T 38E O W10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s5 G b i t /s5 G b i t /s5 G b i t /s5 G b i t /s240G b i t /s240G b i t /s图1-4 OptiX OSN 7500 360Gbit/s 槽位的接入容量S L O T 1S L O T 2S L O T 3S L O T 4S L O T 5S L O T 6S L O T 7S L O T 8S L O T 9S L O T 10S L O T 11S L O T 12S L O T 13S L O T 14S L O T 15S L O T 16S L O T 18Slot 39 FANA Slot 40 FANA Slot 41 FANA S L O T 17Fiber routing Fiber routingS L O T 26S L O T 27S L O T 28S L O T 29S L O T 30S L O T 31Fiber routingS L OT 25S L O T 24G S C C (A )G S C C (B )S L O T 19S L O T 20S L O T 21S L O T 22S L O T 23A U XP I U (A )P I U (B )S L O T 32S L O T 33S L O T 34S L O T 35S L O T 36S L O T 37S L O T 38E O W10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s20 G b i t /s20 G b i t /s20 G b i t /s20 G b i t /s10 G b i t /s10 G b i t /s 10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s20 G b i t /s20 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s10 G b i t /s360G b i t /s360G b i t /s3.槽位分配OptiX OSN 7500子架分为上、下两层，上层有20个槽位，下层有18个槽位。
华为OSN7500单板功能与特性SL1单板的功能和特性功能和特性描述基本功能接收和发送1路STM-1光信号。
光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。
Ve-1.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
支持SFP可插拔光模块的使用和监测，便于光模块的维护。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
业务处理支持VC-12/VC-3/VC-4业务。
开销处理支持STM-1信号的段开销的处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network Connection Multi-protection）保护方式。
维护特性支持光口级别的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA的在线加载功能。
支持单板软件的平滑升级。
功能和特性描述基本功能接收和发送4路STM-1光信号。
光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。
Ve-1.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测，便于光模块的维护。
业务处理支持VC-12/VC-3/VC-4业务。
OptiX OSN7500SST1AUX&EOW单板功能介绍1、通信功能SST1EOW单板提供设备的通信功能：1）26路10/100M FE口，连接OSN7500主控、交叉、线路和支路板，实现板间数据通信。
2）1路10/100M FE口，连接OSN7500主子架和扩展，实现扩展子架无主控管理。
3)1路10/100M FE口用于子架的调试以太网口。
4)3路10/100M FE口用于主/备主控板网管网口统一成1路网管网口，其中1路10/100M FE网管接口连到拉手条上，用于连接网管；2路10/100M FE口连到主/备主控板的网管网口。
2、接入接口功能SST1EOW单板提供的接入接口功能：1）OAM口，即串口网管口，提供串口网管的功能，支持X.25协议，此串口与MODEM口相复用，在运行态时可配置为接MODEM的串口。
2）1路公务电话接口。
3）2路出子网语音电话接口。
4）2路出子网信令口接口，此信令口与广播数据口S1、S2复用。
5）4路S1~S4广播数据口，其中S1、S2与2路出子网信令口复用。
6）1入1出75Ω同轴线BITS时钟接口和1入1出120Ω双绞线BITS时钟接口。
SST1AUX单板提供的接入接口功能：1）F&f口，即管理串口，可管理COA、TDA、DCU等外部设备；此串口与SCC单板的调试串口相复用，在BIOS调试态时为调试串口。
2）1路同相64K F1透明数据接口。
3）16入/4出开关量及级联接口。
4）紧急/主要/一般/电源正常告警接口（即：4路机柜灯）。
5）支持告警级联接口（子架之间通过“线与”实现告警级联）。
6）1入1出75Ω同轴线BITS时钟接口和1入1出120Ω双绞线BITS时钟接口。
3、电源备份功能SST1AUX单板提供整个设备的3.3V电源集中备份功能。
OptiXOSN7500单板类型介绍OptiXOSN7500是华为公司推出的一款高可靠性光传送设备，广泛应用于运营商的传送网中。
OptiXOSN7500具备多种不同类型的单板，以满足不同场景和需求。
本文将对OptiXOSN7500的不同单板类型进行介绍。
一、XCVR单板XCVR单板是OptiXOSN7500中的主要功能模块之一。
XCVR单板具备光电转换的功能，能够将光信号转换为电信号，并进行信号放大和整形，以确保信号的传输质量，同时也能将电信号转换为光信号以进行光传输。
XCVR单板在OptiXOSN7500中承担着关键的光传输和信号处理任务，是实现高速、高带宽传输的重要组成部分。
二、MPU单板MPU单板是OptiXOSN7500中的处理器单元，负责设备的控制和管理。
MPU单板采用高性能的多核处理器，具备强大的计算和处理能力。
它负责管理内部各个单板间的通信、设备的配置和性能监测，并提供良好的用户接口，方便运维人员对设备进行管理和调试。
MPU单板在OptiXOSN7500中扮演着控制大脑的角色，保证整个设备的正常运行和稳定性。
三、OTN单板OTN单板是OptiXOSN7500中用于光传送的核心单板之一。
OTN单板支持光传送网络（OTN）技术，能够实现多路光信号的灵活调度和交叉连接，以满足不同业务的需求。
OTN单板具备高速、高容量的传输能力，可以支持大规模的数据传输和扩展。
在OptiXOSN7500中，OTN单板通过与其他单板的协同工作，为用户提供高可靠性、高性能的光传送解决方案。
四、TQX单板TQX单板是OptiXOSN7500中的时钟同步单板。
在传送网络中，时钟同步是非常关键的，它能够确保传输设备之间的数据同步和协调。
TQX单板采用高精度的时钟同步技术，能够为设备提供高度精确的时钟同步信号，从而保证网络传输的可靠性和稳定性。
TQX单板通过与其他单板的配合，为OptiXOSN7500提供了卓越的时钟同步功能。
