ABB调试步骤

ABB变频器调试步骤1.确认安装环境：在调试ABB变频器之前，需要准备一个干燥、通风良好的环境，确保变频器不会受到尘埃、湿气等外界因素的干扰。

同时，需要确保变频器与电动机、电源以及其他控制设备之间的电缆连接正确可靠。

2.确认电源接线：首先需要确认ABB变频器与电源之间的接线是否正确。

通常，ABB变频器有三相输入，因此需要将电源的三相线分别连接到变频器的U、V、W输入端子上。

此外，还需要将电源的地线接到变频器的地线端子上，并确保连接可靠。

3.连接电机：接着，需要将电动机的三相线分别连接到变频器的U、V、W输出端子上。

在连接电机之前，需要确认电动机与变频器的额定功率和额定电压是否匹配，并确保连接可靠。

4.设置变频器参数：完成电源和电机的连接之后，需要设置ABB变频器的参数，以适应具体的应用需求。

ABB变频器通常配有一个参数设置界面，通过该界面可以对变频器进行各种设置。

常见的参数设置包括：额定频率、额定电压、电机保护参数、启动和停止方式等。

5.调试变频器：在设置完变频器参数之后，可以进行变频器的调试工作。

在调试过程中，可以通过不同的方式来测试变频器的功能和性能。

例如，可以通过手动或自动方式来控制变频器的启动和停止，观察电机转速的变化情况，以及变频器的输出电压、电流等参数。

如果发现异常情况，需要及时调整变频器的参数，直到达到预期的效果。

6.检查保护功能：在调试完成后，需要测试ABB变频器的保护功能是否正常。

ABB变频器通常具有过载保护、短路保护、过压保护、欠压保护等功能，这些保护功能可以有效保护电机和变频器不受损坏。

测试保护功能的方法包括：通过外部手动开关来模拟过流、过压、过载等故障情况，观察变频器是否能够及时对故障进行保护动作。

7.记录和整理调试数据：在调试过程中，需要及时记录和整理相关数据，以备以后参考。

例如，可以记录变频器的参数设置值、电机的额定功率、电压、电流等信息，以及对应的性能指标。

同时，还可以记录变频器的工作时间、运行状态、故障次数等数据，以便进行后续的故障分析和维护工作。

ABB变频器参数调试步骤ABB变频器是一种通过调整电源频率来控制电机转速的设备，广泛应用于工业生产中。

其参数调试是使用变频器的过程中非常重要的一环，可以使变频器能够更好地适应不同负载情况，达到更高的效能。

下面是ABB变频器参数调试的一般步骤：1.熟悉变频器的基本结构和参数功能：在进行参数调试之前，首先要对ABB变频器的基本结构和参数功能进行了解和熟悉。

这包括变频器的连接方式、外部控制信号的接口、控制方式、PID调节等基本参数的含义和作用。

2.调试前的准备工作：在进行参数调试之前，需要进行一些准备工作。

首先，检查变频器和相关设备的接线是否正确，电机是否符合变频器的要求。

其次，确保电源和地线连接良好，系统接地可靠。

最后，进行系统的初级调试，例如检查传感器、控制和保护装置等。

3.参数设置：根据具体的负载条件和要求，设置变频器的参数。

参数设置主要包括基本参数设置和高级控制参数设置两个方面。

-基本参数设置：这些参数是控制变频器运行的基本参数，包括电网频率、电机频率、额定功率、额定电流等。

在设置这些参数时，需要根据实际情况进行调整，确保变频器和电机能够正常工作。

-高级控制参数设置：这些参数是用来调节变频器的控制特性，使得变频器能够更加精确地控制电机的运行。

包括控制方式的选择、PID参数的设置、速度和转矩曲线的调节等。

4.参数调试：根据实际运行情况，对变频器的参数进行调试。

调试过程中需要注意以下几个方面：-负载适应性调试：通过逐步增加负载或减少负载，观察变频器的响应和电机的运行情况，调整相关参数，使得变频器能够适应不同的负载条件。

-调速响应性调试：通过改变设定值，观察变频器的输出和电机的实际转速，调整相关参数，使得变频器能够快速、稳定地达到设定转速。

-转矩限制和过载保护调试：通过逐步增加负载，观察变频器和电机的工作情况，调整相关参数，确保变频器能够在合理范围内限制电机的转矩和保护电机免受过载而损坏。

5.参数保存和文档记录：调试完成后，需要将调试好的参数保存到变频器中，并进行文档记录。

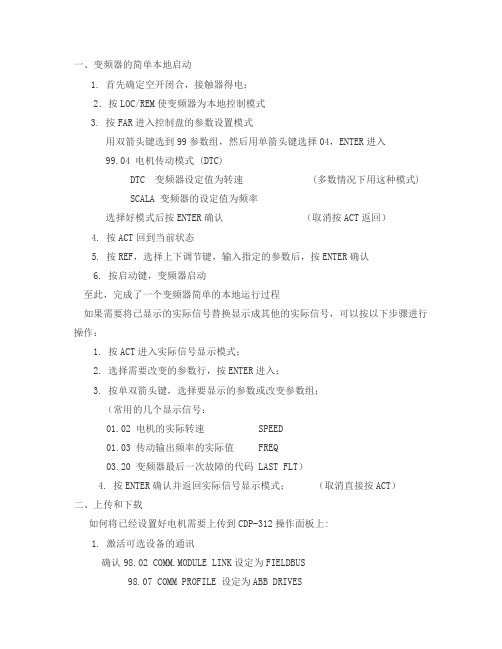

一、变频器的简单本地启动1.首先确定空开闭合，接触器得电；2．按LOC/REM使变频器为本地控制模式3.按FAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04电机传动模式(DTC)DTC变频器设定值为转速(多数情况下用这种模式)SCALA变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回）4.按ACT回到当前状态5.按REF，选择上下调节键，输入指定的参数后，按ENTER确认6.按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程如果需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1.按ACT进入实际信号显示模式；2.选择需要改变的参数行，按ENTER进入；3.按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号：01.02电机的实际转速SPEED01.03传动输出频率的实际值FREQ03.20变频器最后一次故障的代码LAST FLT）4.按ENTER确认并返回实际信号显示模式；（取消直接按ACT）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上:1.激活可选设备的通讯确认98.02COMM.MODULE LINK设定为FIELDBUS98.07COMM PROFILE设定为ABB DRIVES2.按LOC/REM切换到L本地控制状态；3.按FUNC进入功能模式；4.按单双箭头键进入UPLOAD功能,按ENTER执行上传，完成后自动切换到当前信号显示模式；、5.如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元：1.将存有上传数据的控制盘连接到传动设备；2.确认处于本地控制模式（可以按LOC/REM选择）；3.按FUNC进入功能模式；4.进入DOWNLOAD下载功能，按ENTER执行下载。

ABB变频器参数调试步骤介绍ABB变频器参数调试是指将ABB变频器的参数优化调整，以使其在各种工况下工作更加稳定和高效。

参数调试的目的是为了满足实际工艺流程的要求，提高设备的运行效率和生产能力。

下面是ABB变频器参数调试的步骤介绍。

1.创建项目：在ABB变频器的参数调试软件中，首先需要创建一个调试项目。

可以根据实际需要设置项目的名称和项目参数。

2.选择控制模式：根据实际应用场景，选择适合的控制模式。

常见的控制模式有V/F模式、矢量控制模式等。

选择合适的控制模式能够提高变频器的控制精度和运行效率。

3.设置电机参数：将电机的基本参数输入到变频器中，包括额定功率、额定电流、额定转速等。

这些参数将作为变频器进行电机保护和控制的基础。

4.调整电机参数：根据实际工况，调整电机的一些特殊参数，如过载能力、电机热保护等。

这些参数的调整需要结合实际情况进行，以保证电机在工作过程中的安全可靠。

5.调整输出频率：设置变频器的输出频率，根据实际工艺需求进行调整。

主要可以通过频率设置或者模拟量输入调节输出频率。

同时，根据需求设置起始频率、加速时间和减速时间等参数。

6.设置PID参数：在需要闭环控制的应用中，可以设置PID参数来实现闭环控制。

PID参数的设置需要根据具体的控制要求进行调整，包括比例系数、积分时间和微分时间等。

7.调整保护参数：根据实际工况，设置变频器的保护参数，包括过流保护、过载保护和缺相保护等。

这样能够提高设备的安全性和可靠性。

8.数据采集和监控：在调试过程中，可以通过变频器的监控功能对电机和工艺进行实时数据采集和监控。

通过监控数据的分析，可以了解设备的运行状况和性能指标，并进行参数的优化调整。

9.参数保存和备份：调试完成后，将调试好的参数保存到变频器中，并备份相关的参数档案。

这样可以在需要时方便地恢复到调试好的参数设置，也可作为下次调试的参考。

10.参数优化和反馈：通过实际运行和监控数据的反馈，对参数进行进一步优化。

ABB调试步骤1：接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求（定位器的最大供气压力为7SAR，但实际供气压力必须参考执行器所容许的最大气源压力）2：接通4－20MA输入信号，（定位器的工作电源取自输入信号、由DCS两线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路）3：检查位置返馈杆的安装角度（如定位器与执行器整体供货商安装调试完毕，只需做检查该步骤并非必要）按住MODE键。

并同时点上/下键，直到操作模式代码1.3显示出来松开MODE键使用上/下键操作使执行器分别运行到两个终端位置，记录两终端角度两个角度应符合下列角度范围（最小角度位移20度，无需严格对称）直行程应用范围在－28度和+28度之内。

角行程应用范围在－57度和+27度之内全行程角度应不小于25度4：切换至参数配置菜单同时按往上和下键，点击ENER键，等待3秒种计数器从3计到0松开上和下键，程序自动进入P1.0配置菜单5：启动自动调整程序按住MODE键点击上建一次/多次直到显示P1.1松开MODE键按住ENER键3秒直到计数器倒计数到0，松开ENER键自动调整程序开始运行自动调整程序顺利结束后，显示器显示COMPLEE6:储存设定结果按住MODE键点击上键一次和多次，直到显示出P1.4松开MODE键用上/下键选择NV －SA VE（若选择CANCEL,此前所作修改将不储存）按住ENER键3秒直到计数器倒计数结束后松开。

功能描述P1.0定义定位器安装形式，P1.1启动自动整定程序，P1.2设定偏差带/死区，P1.3试验修改结果P1.4退出到运行操作级，P2.0设定给定信号的最小值预设为4MA，P2.1设定给定信号的最大值预设为20MA，P2.2选择调节特性曲线，P2.3设定阀门正反作用方式，P2.4设定阀门开度值，P2.5降低开向速度，P2.6降低关向速度，P2.7退出到运行操作级，P3.0调节曲线起始开度（预设为0%），P3.1调节曲线终止开度（预设为100%），P3.2起始点方向设置（预设为全关反馈杆逆时针方向）P3.3退出到运行操作级，P4.0定位超时，P4.1第一位置信号设置点，P4.2第二位置信号设置点，P4.3高于/低于第一位置信号时有效，P4.4高于/低于第二位置信号时有效，P4.5退出到运行操作级，P5.0启动执行器气缸泄漏报警，P5.1启动给定信号超限报警，P5.2启动零位漂移报警，P5.3启动远方控制被切换报警，P5.4启动定位超时报警，P5.5启动调节行程超限报警，P5.6启动总行程超限报警，P5.7退出到运行操作级，P6.0手动设置阀门全关位置，P6.1手动设置阀门全开位置，P6.2选择执行器型式，P6.3设定执行器弹簧伸长时定位器返馈杆旋转方向，P6.4选族自动调整所需要检测的项目，P6.5退出到远方操作级，P7.0开向比例系数调整，P7.1关向比例系数调整，P7.2开向积分时间调整，P7.3关向积分时间调整，P7.11退出到运行操作级，P8.0阀位起始点电流值（默认为4MA）P8.1100%阀位电流值（默认为20MA），P8.2阀位正反向选择（默认为4MA对应阀位0%）P8.5退出到运行操作级，注意：除P1.1，P2.3，P3.2，P8.2，外一般其它的参数无需改动。

ABB变频器调试步骤：1、按MENU键进入菜单选择栏，用上下键选中PAR项，按ENTER键进入参数 选择菜单 ；2、 用上下键调整参数的前两位为99；3、 按下ENTER键，对参数的后两位进行调节；4、 用上下键将参数后两位调至02，再按两下ENTER键；5、 将参数9902（应用宏）调至1（标准宏），按确认键退出（此时显示的为参数后两位）；6、 将参数后两位调至05（此时参数为9905）；7、 用上下键将参数9905（ 电机 额定电压 V）设定为380，再按ENTER键退出；8、 用同样方法将参数9906（电机 额定电流 A）调至3.7， 再按ENTER键退出；9、 用同样方法将参数9907（电机额定频率Hz）调至50, 再按ENTER键退出；10、 用同样方法将参数9908（电机额定速度r/min）调至1440, 再按ENTER键退出；11、 用同样方法将参数9909（电机 额定功率 kW）调至1.5, 再按ENTER键退出；12、用同样方法将参数9910（电机额定 功率因数 ）调至0.82, 再按ENTER键退出； 以上参数以电机铭牌为准。

13、 再按一下ENTER键(此时显示为参数前两位)；14、 用上下键将参数前两位调至10；15、 按下ENTER键，对参数的后两位进行调节；16、 用上下键将参数后两位调至03，再按下ENTER键；17、此时显示为参数1003的数据，用上下键将参数1003=1（电机转向），按ENTER 键退出；18、 用同样方法将参数1001=1（2-线连接），按ENTER键退出；19、用同样方法将参数1201=0（禁止变频器恒速运转功能菜单），按ENTER键退出；20、 用同样方法将参数1401调至1（继电器1动作条件为变频器准备就绪时动作），按ENTER键退出；。

ABB断路器全参数调试讲义全一、背景介绍ABB断路器是一种广泛应用于电力系统中的电气设备，用于保护电力系统免受过电流和故障电流的损害。

断路器的工作参数需要进行调试，以确保其可以正常工作并按照要求进行保护。

为了提高调试效率和保证安全，下面将介绍ABB断路器全参数调试的讲义。

二、调试步骤1.前期准备（1）检查断路器的外部连接情况，确保其与电力系统连接正确。

（2）检查断路器的供电情况，确保电源电压稳定。

（3）查看断路器的接线盒，检查线缆连接是否松动。

2.调试电流保护（1）将断路器连接到电力系统，并确保电流传感器正确安装。

（2）给断路器施加额定电流，检查电流保护功能是否正常。

（3）逐步增加电流，观察断路器的动作情况并记录。

（4）根据要求，调整断路器的电流保护参数，使其能够准确地进行过电流保护。

3.调试短路保护（1）将断路器连接到电力系统，并确保电流传感器正确安装。

（2）给断路器施加额定电压，通过电源直接连接到断路器。

（3）在远方给电力系统施加短路故障，通过同步信号发送到断路器。

（4）观察断路器的动作情况和短路电流大小，并记录。

（5）根据要求，调整断路器的短路保护参数，使其能够准确地进行短路保护。

4.调试过载保护（1）将断路器连接到电力系统，并确保电流传感器正确安装。

（2）给断路器施加额定电压，通过电源直接连接到断路器。

（3）在电力系统负载端逐步增加负载电流，观察断路器的动作情况并记录。

（4）根据要求，调整断路器的过载保护参数，使其能够准确地进行过载保护。

5.调试欠电压保护（1）将断路器连接到电力系统，并确保电压传感器正确安装。

（2）在远方给电力系统施加欠电压故障，通过同步信号发送到断路器。

（3）观察断路器的动作情况和电压大小，并记录。

（4）根据要求，调整断路器的欠电压保护参数，使其能够准确地进行欠电压保护。

6.调试过电压保护（1）将断路器连接到电力系统，并确保电压传感器正确安装。

（2）在电力系统给负载断电后，逐步增加电压，观察断路器的动作情况并记录。

abb变频器调速方法和步骤1准备要调节的参数ABB变频器调节的重要参数有设定电压、设定频率、频率调节范围和启动时的频率现场设定等。

具体要求根据实际电机应用环境有所不同，但是这些参数都是必须要进行设定的，才能使机器的运行更加有效且稳定。

2电机连接变频器在使用ABB变频器调节电机之前，首先要将电机连接到变频器上，确保电源和信号连接线正确接入，以及触点和速度调节器是否正确连接。

以确保变频器的安装完成，便可以正式调节。

3设定调节的参数接下来，要开启ABB变频器的设定界面，输入计划中的控制参数，如设定电压、设定频率、频率调节范围和启动时的频率等。

输入完参数后，进行确认，确认无误后保存并退出设置界面，以便开始调节电机运行参数。

4线路电压调节同时，还要根据变频器控制的电机功率要求来调节原来的线路电压，要根据实际电压调整范围，确保实际电压在此调整范围内。

调节完成后，可以通过查看电机的运行参数，来确认电压是否正常。

5调整波型和开关频率根据实际情况，用户可以调节ABB变频器的三角-矩形-调幅波型，尤其是在采用斜波方式时，要确认开关频率参数。

这是确保变频器的正常运行的关键参数之一，对于比较灵活的变频控制模式，要一次设置良好，尽可能让机器运行在有利的状态。

6机器调试运行最后，要完成变频调节的步骤就是调试机器，调试的方法很简单，就是根据变频器给出的预定电压、频率和调节范围，不断根据实际电压、频率、负荷对机器参数进行调整，以确保机器运行符合设定的参数。

一旦机器参数调整完成，变频器调节就完成了。

最终ABB变频器的调节，关键是要确保参数设定的准确性，在实际运行中，要根据实际电压、频率、负荷等参数，在变频器上对这些参数进行调整，以保证电机运行稳定可靠，同时也有利于节约能源。

ABB变频器调试步骤：1、按MENU键进入菜单选择栏，用上下键选中PAR项，按ENTER键进入参数选择菜单；2、用上下键调整参数的前两位为99；3、按下ENTER键，对参数的后两位进行调节；4、用上下键将参数后两位调至02，再按两下ENTER键；5、将参数9902（应用宏）调至1（标准宏），按确认键退出（此时显示的为参数后两位）；6、将参数后两位调至05（此时参数为9905）；7、用上下键将参数9905（电机额定电压V）设定为380，再按ENTER键退出；8、用同样方法将参数9906（电机额定电流A）调至3.7，再按ENTER键退出；9、用同样方法将参数9907（电机额定频率Hz）调至50, 再按ENTER键退出；10、用同样方法将参数9908（电机额定速度r/min）调至1440, 再按ENTER键退出；11、用同样方法将参数9909（电机额定功率kW）调至1.5, 再按ENTER键退出；12、用同样方法将参数9910（电机额定功率因数）调至0.82, 再按ENTER键退出；以上参数以电机铭牌为准。

13、再按一下ENTER键(此时显示为参数前两位)；14、用上下键将参数前两位调至10；15、按下ENTER键，对参数的后两位进行调节；16、用上下键将参数后两位调至03，再按下ENTER键；17、此时显示为参数1003的数据，用上下键将参数1003=1（电机转向），按ENTER 键退出；18、用同样方法将参数1001=1（2-线连接），按ENTER键退出；19、用同样方法将参数1201=0（禁止变频器恒速运转功能菜单），按ENTER键退出；20、用同样方法将参数1401调至1（继电器1动作条件为变频器准备就绪时动作），按ENTER键退出；21、用同样方法将参数1402调至2（继电器2动作条件为变频器运行时动作），按ENTER键退出；22、用同样方法将参数1403调至4（继电器3动作条件为变频器故障时动作），按ENTER键退出；23、用同样方法将参数1602=1（参数可更改），按ENTER键退出；24、用同样方法将参数2008（最大频率）调至32Hz，按ENTER键退出；25、用同样方法将参数2201=0（不使用加速曲线），按ENTER键退出；26、用同样方法将参数2202（电机加速时间）调至10秒，按ENTER键退出；27、用同样方法将参数2203（电机减速时间）调至10秒，按ENTER键退出；28、用同样方法将参数2208（电机急停减速时间）调至10秒，按ENTER键退出；技术部2012.12.12。

ABB调试步骤范文一、准备工作准备工作是确保调试过程能够平稳进行的重要环节，其子步骤包括：调试前检查、准备调试环境、准备调试工具和设备。

1.调试前检查在开始调试之前，需要对所需调试设备进行检查，确保其正常工作。

主要包括检查电气元件是否齐全、设备是否完好、接线是否正确等。

2.准备调试环境调试环境准备包括：调试区域划定、调试设备临时供电、准备调试所需材料等。

划定调试区域有助于确保调试过程的安全，临时供电是为了保证调试设备的正常运行。

3.准备调试工具和设备根据调试的内容和要求，准备相应的调试工具和设备，例如电源、电缆、万用表、示波器等。

二、电气调试电气调试主要是对机电设备及相关电气系统进行功能检测，其子步骤包括：电气接线检查、仪表校验和信号检测。

1.电气接线检查检查设备的电气接线，确保其符合设计要求和安装要求。

主要包括检查接线盒、控制柜、仪表仪表等电气设备的接线是否正确。

2.仪表校验对仪表进行校验，以确保其测量结果准确可靠。

主要包括检查电流表、电压表、频率表等仪表，并依据校验结果进行调整和修正。

3.信号检测检测设备之间的信号传输是否畅通。

主要步骤包括检查信号线路、信号输入输出模块和相关接口，确保信号传输正确无误。

三、机械调试机械调试是对机械设备的运行状态和性能进行检测和调整的过程，其子步骤包括：机械装配检查、设备运行状态检测和设备性能调整。

1.机械装配检查检查机械设备的装配情况，确保各部件之间吻合度良好、固定可靠。

主要包括检查设备的机械连接、机械传动和传感器的安装情况。

2.设备运行状态检测对设备进行运行状态检测，以确保其运行平稳。

主要包括观察设备启动过程、检查设备工作情况，通过对噪音、振动、温度等参数的监测来判断设备是否正常工作。

3.设备性能调整根据设备的工作要求，对设备进行性能调整。

主要包括检查设备输出功率、换向器准确度、轴向间隙等参数，并根据调整结果对设备进行相应调整。

四、联合调试联合调试是将电气和机械系统进行联合操作和运行测试，以验证整个系统的性能和功能。
