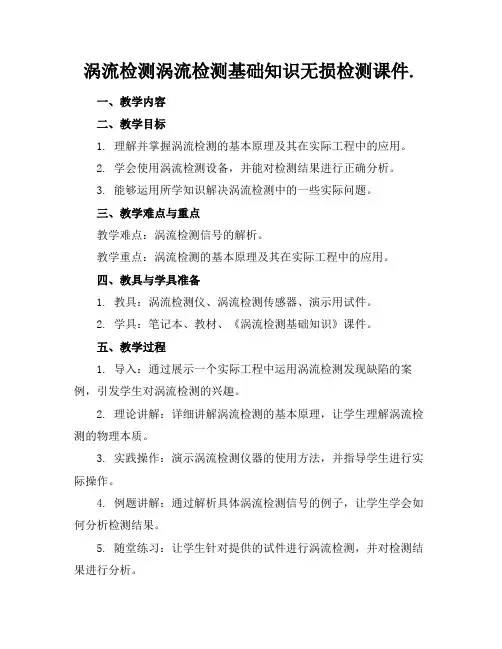

涡流检测涡流检测基础知识无损检测课件.一、教学内容二、教学目标1. 理解并掌握涡流检测的基本原理及其在实际工程中的应用。

2. 学会使用涡流检测设备，并能对检测结果进行正确分析。

3. 能够运用所学知识解决涡流检测中的一些实际问题。

三、教学难点与重点教学难点：涡流检测信号的解析。

教学重点：涡流检测的基本原理及其在实际工程中的应用。

四、教具与学具准备1. 教具：涡流检测仪、涡流检测传感器、演示用试件。

2. 学具：笔记本、教材、《涡流检测基础知识》课件。

五、教学过程1. 导入：通过展示一个实际工程中运用涡流检测发现缺陷的案例，引发学生对涡流检测的兴趣。

2. 理论讲解：详细讲解涡流检测的基本原理，让学生理解涡流检测的物理本质。

3. 实践操作：演示涡流检测仪器的使用方法，并指导学生进行实际操作。

4. 例题讲解：通过解析具体涡流检测信号的例子，让学生学会如何分析检测结果。

5. 随堂练习：让学生针对提供的试件进行涡流检测，并对检测结果进行分析。

六、板书设计1. 涡流检测基本原理2. 涡流检测设备与传感器3. 涡流检测信号解析4. 涡流检测在实际工程中的应用七、作业设计1. 作业题目：（1）简述涡流检测的基本原理。

（2）涡流检测设备由哪些部分组成？（3）如何对涡流检测信号进行解析？2. 答案：（1）涡流检测是利用交变磁场在导电试件中产生涡流，通过检测涡流的变化来发现缺陷的一种无损检测方法。

（2）涡流检测设备主要由涡流检测仪、传感器、试件和信号处理系统组成。

（3）对涡流检测信号进行解析时，需关注信号的幅值、相位和频率等参数的变化。

八、课后反思及拓展延伸1. 课后反思：本节课通过实践操作，让学生对涡流检测有了更直观的认识，但部分学生对涡流检测信号解析仍存在困难，今后教学中需加强此方面的讲解。

2. 拓展延伸：鼓励学生查阅相关资料，了解涡流检测在航空、铁路、电力等领域的应用，提高学生的实际应用能力。

重点和难点解析1. 涡流检测信号的解析。

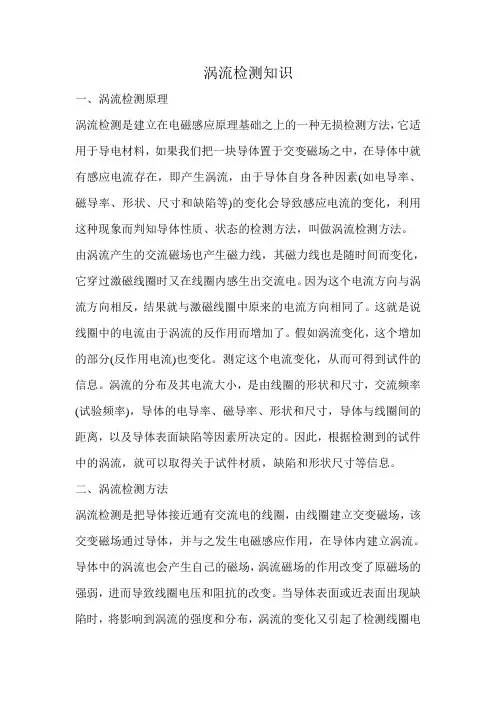

涡流检测知识一、涡流检测原理涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它适用于导电材料，如果我们把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流，由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化会导致感应电流的变化，利用这种现象而判知导体性质、状态的检测方法，叫做涡流检测方法。

由涡流产生的交流磁场也产生磁力线，其磁力线也是随时间而变化，它穿过激磁线圈时又在线圈内感生出交流电。

因为这个电流方向与涡流方向相反，结果就与激磁线圈中原来的电流方向相同了。

这就是说线圈中的电流由于涡流的反作用而增加了。

假如涡流变化，这个增加的部分(反作用电流)也变化。

测定这个电流变化，从而可得到试件的信息。

涡流的分布及其电流大小，是由线圈的形状和尺寸，交流频率(试验频率)，导体的电导率、磁导率、形状和尺寸，导体与线圈间的距离，以及导体表面缺陷等因素所决定的。

因此，根据检测到的试件中的涡流，就可以取得关于试件材质，缺陷和形状尺寸等信息。

二、涡流检测方法涡流检测是把导体接近通有交流电的线圈，由线圈建立交变磁场，该交变磁场通过导体，并与之发生电磁感应作用，在导体内建立涡流。

导体中的涡流也会产生自己的磁场，涡流磁场的作用改变了原磁场的强弱，进而导致线圈电压和阻抗的改变。

当导体表面或近表面出现缺陷时，将影响到涡流的强度和分布，涡流的变化又引起了检测线圈电压和阻抗的变化，根据这一变化，就可以间接地知道导体内缺陷的存在。

由于试件形状的不同，检测部位的不同，所以检验线圈的形状与接近试件的方式与不尽相同。

为了适应各种检测需要，人们设计了各种各样的检测线圈和涡流检测仪器。

1、检测线圈及其分类在涡流探伤中，是靠检测线圈来建立交变磁场;把能量传递给被检导体;同时又通过涡流所建立的交变磁场来获得被检测导体中的质量信息。

所以说，检测线圈是一种换能器。

检测线圈的形状、尺寸和技术参数对于最终检测是至关重要的。

电涡流无损检测仪使用说明书使用说明书一、产品概述电涡流无损检测仪是一种先进的无损检测设备，主要用于对金属材料的缺陷进行快速准确的检测。

本产品采用电涡流原理，通过电磁感应的方式，实现对金属材料内部缺陷的检测，具有高效、高精度的特点，广泛应用于航空航天、电力、石油化工等领域。

二、产品特点1. 高效检测：电涡流无损检测仪采用先进的电涡流原理，能够快速准确地检测金属材料的缺陷，大大提高了工作效率。

2. 高精度测量：本产品配备了精密的传感器和先进的信号处理技术，能够对微小的缺陷进行精确测量，保证了检测结果的准确性。

3. 易于操作：电涡流无损检测仪采用直观的人机界面设计，操作简便易学，即使没有专业培训也能够快速掌握使用方法。

4. 多功能应用：本产品具有多种检测模式和参数可选，适用于不同材料、不同形状的金属件的检测需求，具有很强的适用性和灵活性。

5. 便携式设计：电涡流无损检测仪体积小巧轻便，方便携带，适用于现场或实验室等不同环境下的检测需求。

三、操作步骤1. 准备工作：将电涡流无损检测仪取出，确保设备完好无损。

检查电池电量以及探头的连接是否牢固。

2. 打开电涡流无损检测仪：按下开关按钮，待仪器启动后，屏幕将显示主界面。

3. 选择检测模式：根据实际需求选择相应的检测模式。

可根据材料种类、厚度等选择最适合的检测模式。

4. 设置检测参数：根据具体情况，对仪器的检测参数进行设置。

参数包括探头频率、灵敏度等，可根据需要进行调整。

5. 准备被测金属件：将待测金属件放置在适当的位置上，确保与探头之间的距离合适。

6. 开始检测：将探头平稳地移动在被测金属件表面上，仪器将实时显示检测结果。

根据显示结果，可以判断金属件是否存在缺陷。

7. 结束检测：完成检测后，将仪器关闭并仔细清理。

注意保存检测数据和相关记录。

四、注意事项1. 请在使用前阅读本说明书并按照正确的方式操作，避免操作错误导致设备损坏。

2. 检测时请注意安全，避免探头与电源线等物体接触，以免发生电击等危险情况。

涡流检测仪使用说明欢迎使用涡流检测仪，这可是个超酷的检测小能手呢。

下面我就来给你唠唠怎么用它。

一、准备工作。

1. 检查设备。

- 先把涡流检测仪从它的小窝里（存放的地方）拿出来，好好瞅一瞅。

看看它的机身有没有啥磕磕碰碰的地方，就像检查一个小宝贝有没有受伤一样。

- 再瞅瞅那些连接的线缆，确保它们都插得稳稳当当的，可别松松垮垮的，不然就像没系紧鞋带一样，会出问题的。

2. 开机预热。

- 找到电源开关，轻轻一按，把它打开。

这时候呢，就像它在伸懒腰、做热身运动一样，给它一点时间预热一下。

一般预热个几分钟就差不多了，具体时间可以参考说明书上的小提示哦。

二、检测设置。

1. 选择检测模式。

- 在检测仪的操作面板上，有一些小按钮或者菜单选项。

你得根据你要检测的东西来选择合适的检测模式。

比如说，你要是检测金属管材，那就得选管材检测模式；要是检测金属板材，那板材检测模式就是你的菜啦。

这就好比你去钓鱼，得根据鱼的种类选对鱼饵一样。

2. 调整参数。

- 接下来就是调整参数啦。

这里面有检测频率、增益、相位这些听起来有点复杂的东西。

不过别担心，就像调收音机一样，你可以试着先从一些默认的参数开始，然后根据检测的实际情况再微调。

- 检测频率呢，简单来说就是检测仪发射信号的节奏快慢。

如果检测的材料比较薄，可能就需要高一点的频率；材料厚呢，频率就可以低一点。

增益就像是给检测仪的眼睛戴上一副放大镜，让它能更清楚地看到微小的缺陷。

相位呢，就有点像调整方向，让检测的信号和缺陷的信号能对上号。

三、开始检测。

1. 放置探头。

- 拿着探头，这可是检测仪的小触角哦。

把探头轻轻放在要检测的金属表面上，要确保探头和表面接触良好，就像两只手紧紧握在一起一样。

如果中间有空气或者脏东西，就可能影响检测结果啦。

2. 移动探头。

- 然后慢慢地移动探头，就像扫地机器人在地上慢慢走一样，要均匀、平稳地移动。

在移动的过程中，检测仪的屏幕或者指示灯就会给你反馈啦。

如果检测到有缺陷，它可能会发出警报声，或者在屏幕上显示出一些特别的标记，就像发现宝藏（其实是缺陷）的时候，它在大声喊“这里有情况”一样。

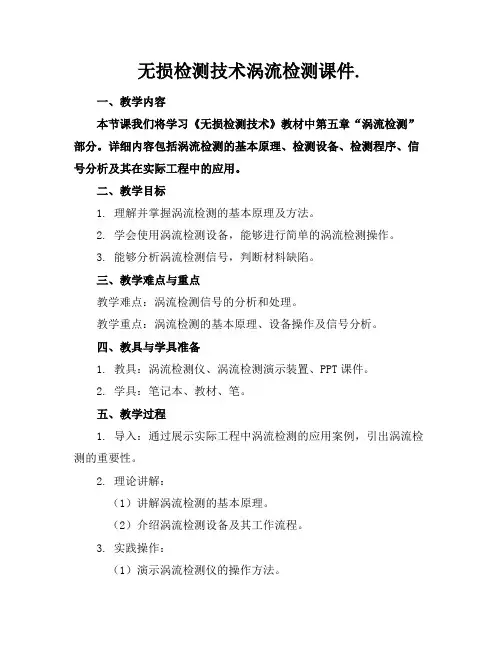

无损检测技术涡流检测课件.一、教学内容本节课我们将学习《无损检测技术》教材中第五章“涡流检测”部分。

详细内容包括涡流检测的基本原理、检测设备、检测程序、信号分析及其在实际工程中的应用。

二、教学目标1. 理解并掌握涡流检测的基本原理及方法。

2. 学会使用涡流检测设备，能够进行简单的涡流检测操作。

3. 能够分析涡流检测信号，判断材料缺陷。

三、教学难点与重点教学难点：涡流检测信号的分析和处理。

教学重点：涡流检测的基本原理、设备操作及信号分析。

四、教具与学具准备1. 教具：涡流检测仪、涡流检测演示装置、PPT课件。

2. 学具：笔记本、教材、笔。

五、教学过程1. 导入：通过展示实际工程中涡流检测的应用案例，引出涡流检测的重要性。

2. 理论讲解：（1）讲解涡流检测的基本原理。

（2）介绍涡流检测设备及其工作流程。

3. 实践操作：（1）演示涡流检测仪的操作方法。

（2）学生分组操作，体验涡流检测过程。

4. 例题讲解：讲解涡流检测信号分析的实例。

5. 随堂练习：分析给定涡流检测信号的缺陷类型。

六、板书设计1. 涡流检测基本原理2. 涡流检测设备及其操作3. 涡流检测信号分析七、作业设计答案：缺陷类型为裂纹。

2. 作业题目：简述涡流检测的基本原理及其在实际工程中的应用。

答案：涡流检测的基本原理是利用电磁感应原理，通过检测涡流的变化来判断材料缺陷。

在实际工程中，涡流检测广泛应用于金属管道、飞机叶片、汽车零件等领域的缺陷检测。

八、课后反思及拓展延伸1. 反思：本节课学生对涡流检测基本原理的理解程度，以及实践操作的熟练程度。

2. 拓展延伸：研究涡流检测技术在其他领域的应用，如航空航天、核工业等。

了解新型涡流检测技术的发展趋势。

重点和难点解析1. 涡流检测基本原理的理解。

2. 涡流检测设备的操作方法。

3. 涡流检测信号的分析和处理。

一、涡流检测基本原理的理解涡流检测是基于法拉第电磁感应原理的一种无损检测方法。

当交变磁场穿过导体时，会在导体内部产生涡流。

第五章涡流检测要点第五章涡流检测涡流是当金属导体处在变化着的磁场中或在磁场中运动时，由于电磁感应作用而在金属导体内产生的旋涡状流动电流。

(我们在实践中会遇到一些涡流现象，如金属存在电阻，当电流流过金属导体内时会产生焦耳热。

工业上利用这种热效应制动了高频感应电炉来冶炼金属。

这种电炉的炉壁上绕有线圈，当线圈接通高频大功率电源时，炉体内随之产生很强的高频交变磁场。

在炉体放置一定数量的金属，金属中便产生强大的涡流致使金属被加热至熔化。

) 涡流检测具有以下特点：①由于检测是以电磁感应为基础的，探头线圈不需接触工件，因此检测速度快。

（对管、棒材。

每分钟可检测几十米，线材可检测几百米实）易于实现自动化检测。

②对工件表面和近表面的缺陷，有较高的检测灵敏度。

③能在高温状态下，对管、棒、线材和坏料等进行检测。

④涡流检测技术是一种多用途的检测技术，除探伤外，还能测量工件、涂层的厚度、间隙以及工件的机械和冶金性能等。

⑤能提供缺陷的信息。

⑥实验结果可与检测过程同时得到，记录可长时期保存。

由于感生涡流渗入工件的深度与频率的平方根成反比（感生涡流具有趋肤效应）。

这个深度不大，因此，涡流检测目前只能检测表面及近表面的缺陷。

另外，因为影响涡流检测的因素如导电率、磁导率、缺陷、工件形状和尺寸以及探头线圈与工件之间的距离等，要取得所希望得到的检测参数，需要较复杂的信息处理技术。

还有涡流检测对复杂表面的检测效率低。

第一节涡流检测的物理基础一、材料的导电性(一)材料的导电率根据欧姆定律，沿一段导体流动的电流强度与其两端的电位差成正比。

即：RU I = 根据一定材料的导体，它的电阻与导体长度(L)成正比，与导体的截面积(S)成反比。

即：SL R ρ= 我们称ρ为导体的电导率单位为：(Ω·mm 2/m)或(μ·Ω·cm)(二)影响电导率的因素1．杂质含量如果在导体中掺入杂质，杂质会影响原子的排列，引起电阻率的增加。

涡流仪的使用方法和测量准确性控制技巧涡流仪是一种用于测量导电材料上缺陷或异物的仪器，具有高精度和非接触的特点，被广泛应用于工业领域。

本文将介绍涡流仪的使用方法和测量准确性控制技巧，帮助读者更好地了解和应用涡流仪。

1. 涡流仪的基本原理涡流仪基于涡流感应原理工作。

当涡流仪靠近导电材料时，材料表面会产生涡流。

这些涡流在导电材料的内部流动，并且会受到缺陷或异物的影响，从而改变涡流的强度和分布。

涡流仪通过测量这些变化来判断材料的质量状况。

2. 涡流仪的使用方法2.1 准备工作在使用涡流仪之前，需要对仪器进行准备工作。

首先，根据待测材料的特性选择合适的探头。

不同的材料可能需要不同类型和尺寸的探头。

其次，确保仪器的电源和信号连接良好。

最后，进行仪器的校准和初始化，以确保测量结果的准确性。

2.2 测量操作进行测量前，应先将涡流仪和待测材料的表面清洁干净，以避免杂质对测量结果的干扰。

然后，将涡流仪的探头靠近材料表面，逐渐移动探头，使其覆盖整个测量区域。

在移动探头时，需要保持匀速和稳定，避免过快或过慢，以免影响测量结果的准确性。

同时，需注意探头和材料表面的与法线角度，过大或过小的角度都可能造成测量偏差。

2.3 数据分析涡流仪会将测量数据显示在屏幕上或存储在仪器内部。

根据显示的数据，可以对测量结果进行分析和判断。

通常，涡流仪会标注出材料的缺陷或异物位置，并提供有关其大小、形状和深度的信息。

根据这些数据，可以进一步分析材料的质量和健康状况。

3. 测量准确性控制技巧为确保涡流仪的测量准确性，以下是一些控制技巧：3.1 校准和标定定期对涡流仪进行校准和标定是保证准确性的关键措施。

校准可以消除仪器本身的误差，标定则可以与已知标准进行比对，以确保测量结果的准确性。

校准和标定的频率取决于使用情况和要求，一般建议至少每年进行一次。

3.2 环境因素控制涡流仪对环境因素非常敏感，包括温度、湿度和磁场等。

为了确保测量结果的准确性，应在稳定的环境条件下进行测量，避免温度突变、湿度过高或过低，以及强磁场的干扰。

《涡流检测技术基础知识概述》一、引言在现代工业领域中，无损检测技术起着至关重要的作用。

其中，涡流检测技术作为一种重要的无损检测方法，凭借其高效、准确、非接触等特点，在航空航天、电力、石油化工、机械制造等众多行业得到了广泛应用。

本文将对涡流检测技术的基础知识进行全面综合的概述，包括基本概念、核心理论、发展历程、重要实践以及未来趋势。

二、涡流检测技术的基本概念（一）定义涡流检测技术（Eddy Current Testing，简称 ECT）是一种基于电磁感应原理的无损检测方法。

它通过给检测线圈施加交变电流，产生交变磁场，当该磁场靠近导电材料时，会在材料中感应出涡流。

涡流的大小、分布等特性会受到材料的物理性质（如电导率、磁导率等）以及缺陷的影响。

通过检测线圈测量涡流的变化，可以推断出材料的性能和缺陷情况。

（二）检测原理当检测线圈靠近导电材料时，线圈中的交变电流会在材料中感应出涡流。

涡流的流向与线圈中的电流方向相反，会产生一个与原磁场方向相反的磁场，从而改变检测线圈的阻抗。

如果材料中存在缺陷，如裂纹、气孔等，会改变涡流的分布和大小，进而导致检测线圈的阻抗发生变化。

通过测量检测线圈的阻抗变化，可以判断材料中是否存在缺陷以及缺陷的位置、大小和形状等信息。

（三）检测对象涡流检测技术适用于各种导电材料，如金属材料（如钢铁、铝、铜等）、合金材料等。

它可以检测材料的表面和近表面缺陷，如裂纹、腐蚀、磨损等，也可以检测材料的厚度、电导率、磁导率等物理性质。

三、涡流检测技术的核心理论（一）电磁感应定律涡流检测技术的基础是电磁感应定律。

根据电磁感应定律，当穿过闭合回路的磁通量发生变化时，回路中会产生感应电动势。

在涡流检测中，检测线圈中的交变电流产生的交变磁场会在导电材料中感应出涡流，这就是电磁感应的过程。

（二）涡流场理论涡流场理论主要研究涡流在导电材料中的分布和变化规律。

涡流的大小和分布受到材料的电导率、磁导率、检测频率、线圈形状和尺寸等因素的影响。

《涡流检测》课件一、教学内容本节课的教学内容来自于《无损检测》一书的第五章，主要讲述涡流检测的原理、设备和应用。

具体内容包括：涡流检测的基本原理、涡流检测的设备组成、涡流检测的适用范围和限制、以及涡流检测在实际工程中的应用案例。

二、教学目标1. 让学生了解涡流检测的基本原理，理解涡流检测的设备组成和工作方式。

2. 通过实例分析，使学生掌握涡流检测在实际工程中的应用。

3. 培养学生对涡流检测技术的兴趣，激发学生对无损检测领域的研究热情。

三、教学难点与重点1. 涡流检测的基本原理。

2. 涡流检测设备的组成和工作方式。

3. 涡流检测在实际工程中的应用。

四、教具与学具准备1. PPT课件。

2. 涡流检测设备实物图。

3. 涡流检测实例视频。

五、教学过程1. 实践情景引入：通过涡流检测设备实物图，让学生了解涡流检测在实际工程中的应用。

2. 涡流检测原理讲解：讲解涡流检测的基本原理，包括涡流的产生、发展和消失过程。

3. 涡流检测设备组成：介绍涡流检测设备的组成，包括发射器、接收器、探头等。

4. 涡流检测工作方式：讲解涡流检测的工作方式，包括断线检测、裂纹检测、材料识别等。

5. 实例分析：通过涡流检测实例视频，分析涡流检测在实际工程中的应用。

6. 随堂练习：让学生结合实例，分析涡流检测的适用范围和限制。

7. 板书设计：涡流检测原理、设备组成、应用案例。

8. 作业设计：题目1：涡流检测的基本原理是什么？答案：涡流检测的基本原理是利用交变磁场在导体中产生的涡流效应，对导体进行无损检测。

题目2：涡流检测设备主要由哪些部分组成？答案：涡流检测设备主要由发射器、接收器、探头等部分组成。

题目3：涡流检测在实际工程中有什么应用？答案：涡流检测在实际工程中可以用于断线检测、裂纹检测、材料识别等。

六、课后反思及拓展延伸1. 反思本节课的教学效果，看是否达到了教学目标。

2. 探讨涡流检测在其他领域的应用，激发学生的研究热情。

3. 搜集更多关于涡流检测的最新研究成果，下一节课与学生分享。
