一体化司钻控制系统房正压防爆使用说明书2016.6.24

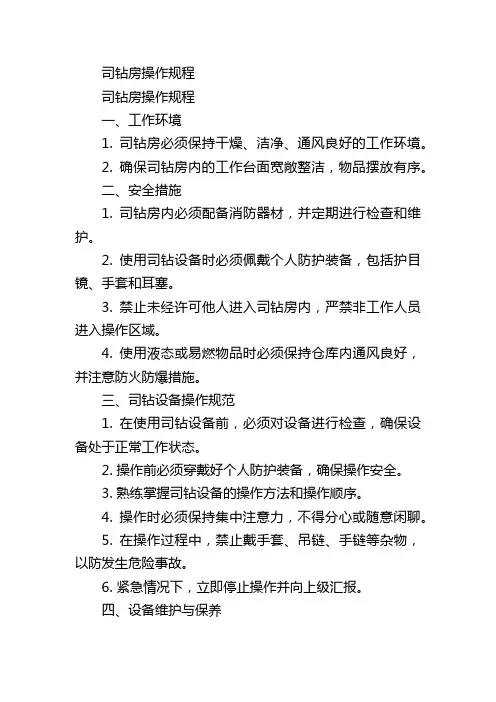

司钻房操作规程司钻房操作规程一、工作环境1. 司钻房必须保持干燥、洁净、通风良好的工作环境。

2. 确保司钻房内的工作台面宽敞整洁，物品摆放有序。

二、安全措施1. 司钻房内必须配备消防器材，并定期进行检查和维护。

2. 使用司钻设备时必须佩戴个人防护装备，包括护目镜、手套和耳塞。

3. 禁止未经许可他人进入司钻房内，严禁非工作人员进入操作区域。

4. 使用液态或易燃物品时必须保持仓库内通风良好，并注意防火防爆措施。

三、司钻设备操作规范1. 在使用司钻设备前，必须对设备进行检查，确保设备处于正常工作状态。

2. 操作前必须穿戴好个人防护装备，确保操作安全。

3. 熟练掌握司钻设备的操作方法和操作顺序。

4. 操作时必须保持集中注意力，不得分心或随意闲聊。

5. 在操作过程中，禁止戴手套、吊链、手链等杂物，以防发生危险事故。

6. 紧急情况下，立即停止操作并向上级汇报。

四、设备维护与保养1. 定期对司钻设备进行检查和维护，确保设备的正常运转状态。

2. 使用完毕后，及时清洁设备，确保设备表面干净整洁。

3. 设备维护过程中，必须切断电源，并使用合适的工具进行操作，确保人身安全。

五、物品摆放和存放1. 工作台面上只允许放置与操作相关的工具和物品，禁止放置无关物品。

2. 不同类型的工具和物品应分类存放，确保易取易用，并避免混乱和错乱。

六、紧急情况处理1. 如遇紧急情况，立即停止操作，并向上级汇报。

2. 确保自身安全的前提下，采取适当的紧急处理措施。

七、严禁违规行为1. 禁止在司钻房内吸烟、饮食及乱丢杂物等行为。

2. 严禁未经许可私自更改司钻设备的设置或参数。

3. 严禁在司钻房内进行赌博、打闹和违反公德的行为。

4. 禁止在司钻房内滥用职权、玩忽职守等违反工作纪律的行为。

八、违规处罚1. 对违反操作规程的人员，将采取相应的纪律处分，包括警告、记过、降级甚至开除。

九、后勤保障1. 确保司钻房内的设备工作正常，及时维修并更换损坏设备。

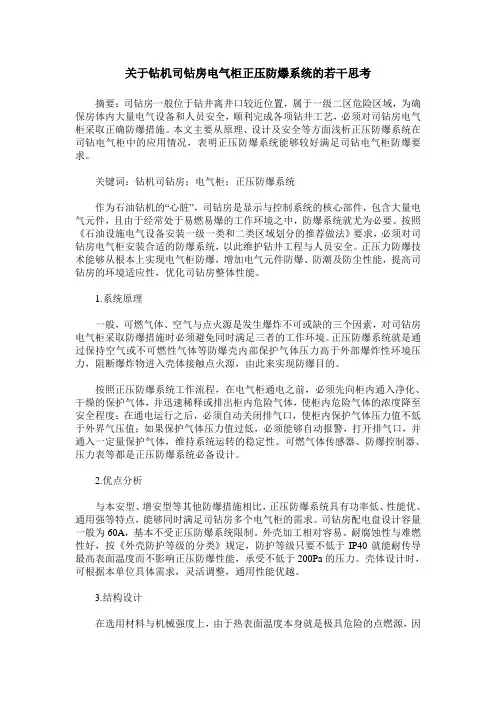

关于钻机司钻房电气柜正压防爆系统的若干思考摘要：司钻房一般位于钻井离井口较近位置，属于一级二区危险区域，为确保房体内大量电气设备和人员安全，顺利完成各项钻井工艺，必须对司钻房电气柜采取正确防爆措施。

本文主要从原理、设计及安全等方面浅析正压防爆系统在司钻电气柜中的应用情况，表明正压防爆系统能够较好满足司钻电气柜防爆要求。

关键词：钻机司钻房；电气柜；正压防爆系统作为石油钻机的“心脏”，司钻房是显示与控制系统的核心部件，包含大量电气元件，且由于经常处于易燃易爆的工作环境之中，防爆系统就尤为必要。

按照《石油设施电气设备安装一级一类和二类区域划分的推荐做法》要求，必须对司钻房电气柜安装合适的防爆系统，以此维护钻井工程与人员安全。

正压力防爆技术能够从根本上实现电气柜防爆，增加电气元件防爆、防潮及防尘性能，提高司钻房的环境适应性，优化司钻房整体性能。

1.系统原理一般，可燃气体、空气与点火源是发生爆炸不可或缺的三个因素，对司钻房电气柜采取防爆措施时必须避免同时满足三者的工作环境。

正压防爆系统就是通过保持空气或不可燃性气体等防爆壳内部保护气体压力高于外部爆炸性环境压力，阻断爆炸物进入壳体接触点火源，由此来实现防爆目的。

按照正压防爆系统工作流程，在电气柜通电之前，必须先向柜内通入净化、干燥的保护气体，并迅速稀释或排出柜内危险气体，使柜内危险气体的浓度降至安全程度；在通电运行之后，必须自动关闭排气口，使柜内保护气体压力值不低于外界气压值；如果保护气体压力值过低，必须能够自动报警，打开排气口，并通入一定量保护气体，维持系统运转的稳定性。

可燃气体传感器、防爆控制器、压力表等都是正压防爆系统必备设计。

2.优点分析与本安型、增安型等其他防爆措施相比，正压防爆系统具有功率低、性能优、通用强等特点，能够同时满足司钻房多个电气柜的需求。

司钻房配电盘设计容量一般为60A，基本不受正压防爆系统限制。

外壳加工相对容易、耐腐蚀性与难燃性好，按《外壳防护等级的分类》规定，防护等级只要不低于IP40就能耐传导最高表面温度而不影响正压防爆性能，承受不低于200Pa的压力。

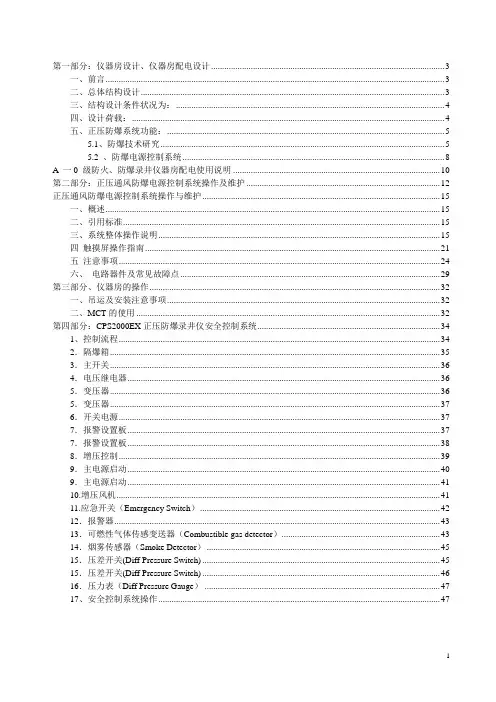

第一部分：仪器房设计、仪器房配电设计 (3)一、前言 (3)二、总体结构设计 (3)三、结构设计条件状况为： (4)四、设计荷载： (4)五、正压防爆系统功能： (5)5.1、防爆技术研究 (5)5.2 、防爆电源控制系统 (8)A 一0 级防火、防爆录井仪器房配电使用说明 (10)第二部分：正压通风防爆电源控制系统操作及维护 (12)正压通风防爆电源控制系统操作与维护 (15)一、概述 (15)二、引用标准 (15)三、系统整体操作说明 (15)四触摸屏操作指南 (21)五注意事项 (24)六、电路器件及常见故障点 (29)第三部分、仪器房的操作 (32)一、吊运及安装注意事项 (32)二、MCT的使用 (32)第四部分：CPS2000EX正压防爆录井仪安全控制系统 (34)1、控制流程 (34)2．隔爆箱 (35)3．主开关 (36)4．电压继电器 (36)5．变压器 (36)5．变压器 (37)6．开关电源 (37)7．报警设置板 (37)7．报警设置板 (38)8．增压控制 (39)9．主电源启动 (40)9．主电源启动 (41)10.增压风机 (41)11.应急开关（Emergency Switch） (42)12．报警器 (43)13．可燃性气体传感变送器（Combustible gas detector） (43)14．烟雾传感器（Smoke Detector） (45)15．压差开关(Diff Pressure Switch) (45)15．压差开关(Diff Pressure Switch) (46)16．压力表（Diff Pressure Gauge） (47)17、安全控制系统操作 (47)正压防爆系统及仪器房仪器房外观第一部分：仪器房设计、仪器房配电设计一、前言仪器房为适用于陆地石油勘探和海上平台石油勘探危险区域的工作室，该区域属于二类的一区和二区。

其设计与建造满足IE —C79—13 规范与美国石油协会API 的标准。

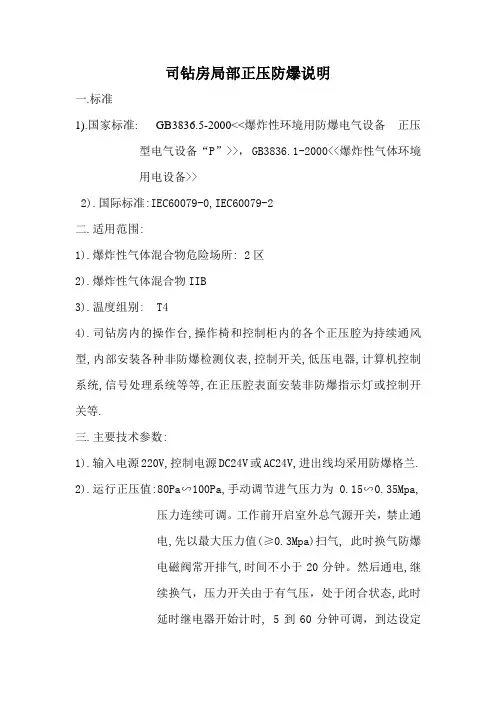

司钻房局部正压防爆说明一.标准1).国家标准: GB3836.5-2000<<爆炸性环境用防爆电气设备正压型电气设备“P”>>， GB3836.1-2000<<爆炸性气体环境用电设备>>2).国际标准:IEC60079-0,IEC60079-2二.适用范围:1).爆炸性气体混合物危险场所: 2区2).爆炸性气体混合物IIB3).温度组别: T44).司钻房内的操作台,操作椅和控制柜内的各个正压腔为持续通风型,内部安装各种非防爆检测仪表,控制开关,低压电器,计算机控制系统,信号处理系统等等,在正压腔表面安装非防爆指示灯或控制开关等.三.主要技术参数:1).输入电源220V,控制电源DC24V或AC24V,进出线均采用防爆格兰.2).运行正压值:80Pa∽100Pa,手动调节进气压力为0.15∽0.35Mpa,压力连续可调。

工作前开启室外总气源开关，禁止通电,先以最大压力值(≥0.3Mpa)扫气, 此时换气防爆电磁阀常开排气,时间不小于20分钟。

然后通电,继续换气，压力开关由于有气压，处于闭合状态,此时延时继电器开始计时, 5到60分钟可调，到达设定时间后,换气防爆电磁阀自动关闭,换气结束,可以进入工作状态.正压值小于于80Pa-100Pa时,各个正压腔对应的红色报警指示灯亮.由于工作时不允许随便断电,且系统处于2区，故正压系统只采用指示灯报警方式,不参与工作电源的通断控制,防爆腔内的压力检测采用微压差风压开关DE-930,20-200Pa可调,采气口应通到安全区域,此系统可以适应各种不同的防爆腔容积和进气压力,满足各种工况。

3）换气和通电延时:排气阀为常开,工作通电前必须先打开进气调压阀进行人工扫气20到30分钟,然后通电，延时继电器5到60分钟可调，可定在30分钟后自动关闭防爆排气电磁阀，保证一定的自动换气时间。

4).气源:不低于0.4Mpa的安全,干爆,洁净的空气,流量不小50m3/h.5).防爆标志: ExPzⅡBT46).外壳防护等级:不低于IP44.7).进出线方式:进出线较小时采用防爆格兰引入,进出线较多时采用集中引入,膨胀剂密封的方式.四:产品特点:1).防爆原理:采用介质隔离点燃源,达到电器防爆的目的,即:把系统所有非防爆电器元件装在一个充满正压力洁净介质的壳体内,使外部环境中易燃易爆的混合性气体物质无法接触到电器元件,正常工作时所产生的电火花或危险温度,从而达到电器防爆的目的.2).我公司生产的司钻房为钻机的控制中心,其内部有控制柜，操作台和操作椅,我们把安装电器元件的控制柜,操作台和操作椅局部做成密封腔,材质为2mm不锈钢,各拼接处采用密焊,内部涂结构用玻璃胶防止漏气,控制柜门的密封采用M6螺栓压紧或拉力锁,接合面处粘贴有密封橡胶.操作台面板采用M5沉头螺钉压紧,接合面处粘贴有密封橡胶,具体结构请见图纸.3).司钻房内部控制柜和操作台的增压和保压方式为:通风型,向正压腔内持续输入洁净干燥的空气,使正压腔内部压力大于外部,且可以把内部电器元件的工作热量带走,具有很好的散热功能.五:使用环境1).环境温度:-30℃∽+50℃2).相对温度:+20℃时小于90%3).海拔高度;小于2000m六:工作压力调节进气压力的调节主要靠精密减压阀,储气罐内部压缩空气经过空气过滤器后直接进入减压阀进气口,调节时按住调节旋钮中间锁紧小按钮,向上提起旋钮,顺时针转动旋钮为增大出气压力,逆时针转动旋钮为减小出气压力,输出压力值可以通过减压阀上压力表观察.调节完成后,应向下按下旋钮锁定调节压力,工作时应缓慢调节,边调节边观察低压报警灯指示,防止进入正压腔的气体过量,减小气体消耗.进气口安装有泄压阀,当气体压力大于一定程度时,会自动排气,避免压力过大时对防爆腔和元件的冲击。

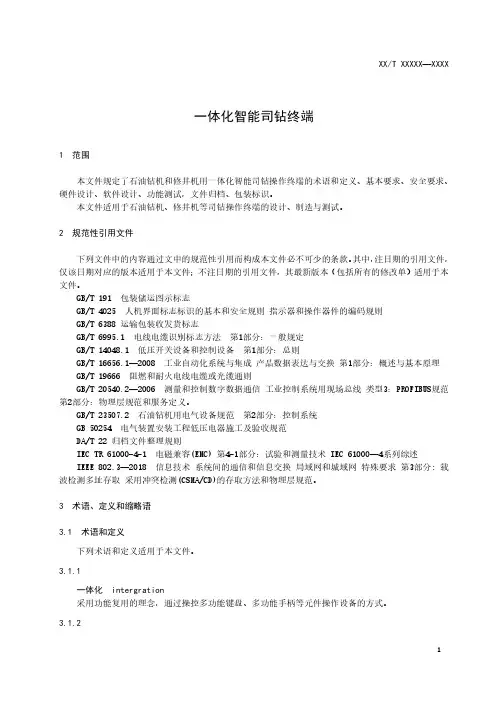

一体化智能司钻终端1 范围本文件规定了石油钻机和修井机用一体化智能司钻操作终端的术语和定义、基本要求、安全要求、硬件设计、软件设计、功能测试，文件归档、包装标识。

本文件适用于石油钻机、修井机等司钻操作终端的设计、制造与测试。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191 包装储运图示标志GB/T 4025 人机界面标志标识的基本和安全规则 指示器和操作器件的编码规则GB/T 6388 运输包装收发货标志GB/T 6995.1 电线电缆识别标志方法 第1部分：一般规定GB/T 14048.1 低压开关设备和控制设备 第1部分：总则GB/T 16656.1—2008 工业自动化系统与集成 产品数据表达与交换 第1部分：概述与基本原理 GB/T 19666 阻燃和耐火电线电缆或光缆通则GB/T 20540.2—2006 测量和控制数字数据通信 工业控制系统用现场总线 类型3：PROFIBUS规范 第2部分：物理层规范和服务定义。

GB/T 23507.2 石油钻机用电气设备规范 第2部分：控制系统GB 50254 电气装置安装工程低压电器施工及验收规范DA/T 22 归档文件整理规则IEC TR 61000-4-1 电磁兼容(EMC) 第4-1部分：试验和测量技术 IEC 61000—4系列综述IEEE 802.3—2018 信息技术 系统间的通信和信息交换 局域网和城域网 特殊要求 第3部分: 载波检测多址存取 采用冲突检测(CSMA/CD)的存取方法和物理层规范。

3 术语、定义和缩略语3.1 术语和定义下列术语和定义适用于本文件。

3.1.1一体化 intergration采用功能复用的理念，通过操控多功能键盘、多功能手柄等元件操作设备的方式。

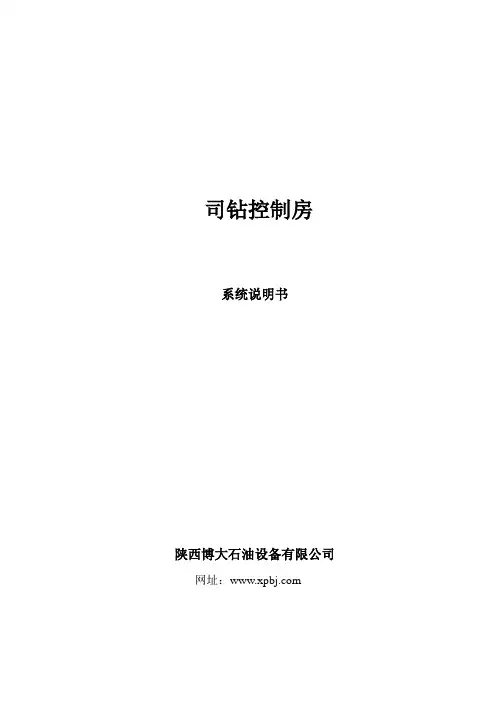

司钻控制房系统说明书陕西博大石油设备有限公司网址：钻机型号：ZJ70D83司钻房型号: BDDCR70D83 出厂编号：BDDCR084-15 出厂日期：2010年02月目录前言1.司钻房的结构形式和作用2.司钻房的技术参数及原理图2-1．司钻房的技术参数2-2．司钻房的平面布置图2-3. 司钻房的电路原理图2-4. 司钻房的气控原理图2-5. 司钻房的配套说明3.安装手册3-1.司钻房安装调试前的检查3-2.司钻房的吊装要求3-3.司钻房使用的环境与条件要求3-4.司钻房气路接口的连接3-5.司钻房液路接口的连接3-6.司钻房进线防爆电源插头的连接和注意事项4.操作手册4-1. 司钻房的气控部分4-1-1.进气阀开关4-1-2.气控阀4-1-3.气动雨刮器4-2. 司钻房的电控部分4-2-1. 电气控制柜4-2-2. 喊话器4-2-3. 防爆插座的使用及注意事项4-2-4. 防爆空调器4-2-5．应急防爆荧光灯4-3. 司钻房的液控部分4-3-1.液压盘刹阀4-3-2.紧急按扭阀4-3-3.驻车控制阀4-3-4.液压猫头控制阀4-3-5.钻井仪表5.维修手册常见故障列表与排除方法6.维护保养手册6.1.定期检查项目6.2.定期保养项目6-3. 推荐备件清单7.服务与联系7-1. 公司介绍7-2. 联系我们7-3. 质保期计算说明7-4. 服务条款8.附表附表一: 质量反馈投诉表(客户用) 附表二: 维修记录表(维修工程师用) 附表三: 维修需求通知表(客户使用)前言欢迎使用陕西博大石油设备有限公司司钻房。

本说明书系陕西博大石油设备有限公司版权所有，未经陕西博大石油设备有限公司书面许可，任何人不得翻印、转载本使用说明书。

否则，本公司将依据中华人民共和国著作权法的相关规定，追究其法律责任。

陕西博大石油设备有限公司保留对产品进行更新的权利。

该说明书可能包含技术上不完善的地方或印刷错误，说明书的内容将做定期的更新，更新的内容将会在说明书的新版本中加入。

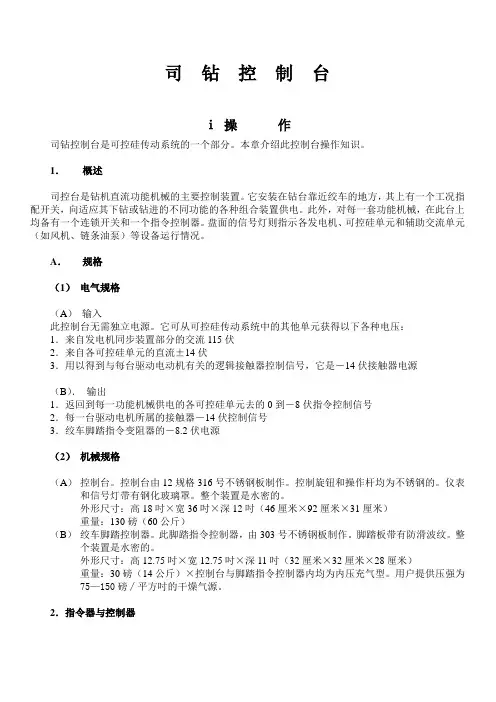

司钻控制台ⅰ操作司钻控制台是可控硅传动系统的一个部分。

本章介绍此控制台操作知识。

1．概述司控台是钻机直流功能机械的主要控制装置。

它安装在钻台靠近绞车的地方，其上有一个工况指配开关，向适应其下钻或钻进的不同功能的各种组合装置供电。

此外，对每一套功能机械，在此台上均备有一个连锁开关和一个指令控制器。

盘面的信号灯则指示各发电机、可控硅单元和辅助交流单元（如风机、链条油泵）等设备运行情况。

A．规格（1）电气规格（A）输入此控制台无需独立电源。

它可从可控硅传动系统中的其他单元获得以下各种电压：1．来自发电机同步装置部分的交流115伏2．来自各可控硅单元的直流±14伏3．用以得到与每台驱动电动机有关的逻辑接触器控制信号，它是－14伏接触器电源（B）．输出1．返回到每一功能机械供电的各可控硅单元去的0到－8伏指令控制信号2．每一台驱动电机所属的接触器－14伏控制信号3．绞车脚踏指令变阻器的－8.2伏电源（2）机械规格（A）控制台。

控制台由12规格316号不锈钢板制作。

控制旋钮和操作杆均为不锈钢的。

仪表和信号灯带有钢化玻璃罩。

整个装置是水密的。

外形尺寸：高18吋×宽36吋×深12吋（46厘米×92厘米×31厘米）重量：130磅（60公斤）（B）绞车脚踏控制器。

此脚踏指令控制器，由303号不锈钢板制作。

脚踏板带有防滑波纹。

整个装置是水密的。

外形尺寸：高12.75吋×宽12.75吋×深11吋（32厘米×32厘米×28厘米）重量：30磅（14公斤）×控制台与脚踏指令控制器内均为内压充气型。

用户提供压强为75—150磅∕平方吋的干燥气源。

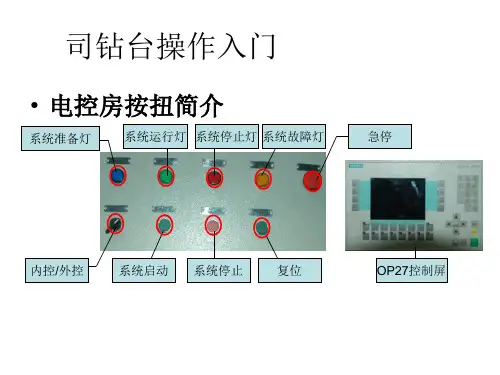

2．指令器与控制器图1——1显示出在标准控制台上的各种指示器与控制器当相应的单元投入运行时，“发电机”和“可控硅”信号灯亮。

工况指配开关的位置是按照时钟点钟位置布置，垂直12点钟为“关断”位置。

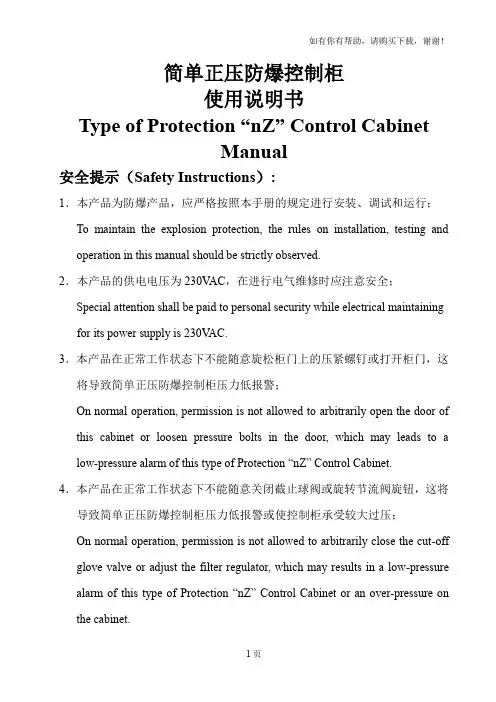

简单正压防爆控制柜使用说明书Type of Protection “nZ” Control CabinetManual安全提示（Safety Instructions）:1．本产品为防爆产品，应严格按照本手册的规定进行安装、调试和运行；To maintain the explosion protection, the rules on installation, testing and operation in this manual should be strictly observed.2．本产品的供电电压为230V AC，在进行电气维修时应注意安全；Special attention shall be paid to personal security while electrical maintaining for its power supply is 230V AC.3．本产品在正常工作状态下不能随意旋松柜门上的压紧螺钉或打开柜门，这将导致简单正压防爆控制柜压力低报警；On normal operation, permission is not allowed to arbitrarily open the door of this cabinet or loosen pressure bolts in the door, which may leads to a low-pressure alarm of this type of Protection “nZ” Control Cabinet.4．本产品在正常工作状态下不能随意关闭截止球阀或旋转节流阀旋钮，这将导致简单正压防爆控制柜压力低报警或使控制柜承受较大过压；On normal operation, permission is not allowed to arbitrarily close the cut-off glove valve or adjust the filter regulator, which may results in a low-pressure alarm of this type of Protection “nZ” Control Cabinet or an over-pressure on the cabinet.5．本产品在正常工作状态下应至少每周检查一次过滤减压阀滤杯的情况，并清洗滤杯；It’s necessary to check and clean filter cup of filter regulator for once a week at leas t.简单正压防爆控制柜使用说明书Type of Protection “nZ” Control Cabinet Manual一、概述简单正压防爆控制柜产品是本公司开发生产的新型防爆产品，产品的设计生产符合GB3836.8-2003《爆炸性气体环境用电气设备第8部分“n”型电气设备》标准。

ZJ70D钻机司钻控制房使用维护说明书西安航天自动化股份有限公司目录1、概述 (1)2、门 (1)3、座椅 (1)4、气控柜 (1)5、液控柜 (1)6、电路 (2)7、常见故障原因分析及处理 (3)1、概述及设计规范ZJ70D钻机司钻控制房是依据中原钻井公司ZJ70D钻机总体技术要求设计制作，是专为ZJ70D钻机配套的控制房。

该产品符合国家、国际相关标准（ISO9001）和石油企业相关标准，性能符合HSE 的有关要求和规定；司钻控制房集钻机的气、液、电控制系统于一体，工作环境舒适，操作方便，便于维修，是司钻理想的操作室。

司钻控制房周边为六边形，最大尺寸为2550×2200×2600（长×宽×高）。

司钻控制房房内布置及配置见附图1。

2、房门司钻控制房的门采用车门的密封结构，具有良好的保温、防漏功能，安装杠杆式功能锁，开启灵活，便于紧急逃生。

3、座椅司钻控制房配备了全皮包装、舒适耐用的无扶手座椅，座椅可根据要求，上下升降，自由旋转360°，靠背可以后倾30°。

4、绞车控柜各种开关的位置如标牌所示，气路原理图见附图2，具体操作规程见钻机的操作使用说明书。

5、盘刹操作柜各种开关位置如标牌所示，盘刹、工业监控、液压猫头见供货商提供的资料。

6、电路(电路原理图见附图3)1A．给司钻房送电：将配电箱各回路空开均扳到“分”的位置，可靠插入总电源插头，确认无误后，给房内输入交流380V（三相四线制）。

B．照明/喊话：将配电箱1回路“照明/喊话”开关扳至“合”的位置1）打开“照明开关”，照明灯即亮；同时照明应急灯进入充电状态，紧急停电时，有一个应急灯管亮。

C．空调系统：将配电箱2回路“空调器”开关扳至“合”的位置，确认空调器电源插头正确连接后，开启空调器相应开关，空调进入工作状态（参见空调器说明书）。

D．电暖器：将配电箱3回路“电暖气”开关扳至“合”的位置，确认电暖器电源插头正确连接后，开启电暖气相应开关，电暖气即进入工作状态。

防爆正压柜详细使用说明正压型防爆电器控制柜指的是正压外壳内部保护气体相比于外部大气压压力高，能够有效阻止外部爆炸气体进入外壳内或者将外壳内释放的爆炸性气体浓度稀释至爆炸限度以下的原理来实现其应用。

主要分为两种类型，正压通风型及正压补偿型。

其中正压通风型的作用原理是保护气体持久的从正压外壳流过，并一直保持同一流速，从而保持正压外壳压力一直在正常压力范围。

而正压补偿型则不需要持续的通风，正压外壳的压力由控制系统进行实时的检测，而保护气体的流入和流出均通过电磁阀进行有效的控制。

一、防爆正压柜结构概述防爆正压柜适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂，具有ⅡA、ⅡB、ⅡC级，温度组别为T1～T4的爆炸性气体或蒸气环境中；海拔高度不超过2000米；25℃时，相对湿度95％以下；工作环境温度-20℃～+40℃之间。

可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。

配电柜由柜体、自控系统、布气系统、报警系统、用户配电系统组成；柜体由正压腔和副腔组成，正压腔内装用户配电系统元件及部分自控系统的防爆元件；副腔内装自控系统、报警系统及用户的进出电缆。

配电柜采用Q235钢板或不锈钢焊接而成，对其各接合面都经过了特殊的密封处理。

防爆正压柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。

产品引用GB3836.1-2010，GB3836.5-2004以及相关标准设计、制造、检验。

二、防爆正压柜的工作原理配电柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。

自动控制系统主要完成自动换气、补气、超高压报警（或排气）、欠压报警、低压联锁、换气联锁等系列功能。

司钻房整体正压防爆设计分析张彬;刘战锋;张鹏;张文英【摘要】文中介绍了司钻房整体正压防爆技术的特点,实现整体正压防爆的方法与控制原理,并对整体正压房间关键元件的基本参数进行了分析计算.【期刊名称】《机械工程师》【年(卷),期】2017(000)010【总页数】3页(P62-64)【关键词】司钻房;整体正压防爆;风机流量;制冷量【作者】张彬;刘战锋;张鹏;张文英【作者单位】西安石油大学,西安710065;宝鸡石油机械有限责任公司,陕西宝鸡721002;西安石油大学,西安710065;西安石油大学,西安710065;宝鸡石油机械有限责任公司,陕西宝鸡721002;国家油气钻井装备工程技术研究中心,陕西宝鸡721002;宝鸡石油机械有限责任公司,陕西宝鸡721002;国家油气钻井装备工程技术研究中心,陕西宝鸡721002【正文语种】中文【中图分类】TE922石油钻机是一套设备繁多、功能复杂的大型系统，主要由八大系统组成，司钻控制房是控制与显示系统的核心部件。

随着石油钻机机电一体化程度的提高，司钻房中安装的电气元件越来越繁杂。

钻井过程中出现的各种危险气体的防爆级别不高，然而爆炸下限比较低（易爆），石油气体爆炸下限为161%～664%，天然气爆炸下限为5%～15%，燃烧速度快，温度也高。

随着石油钻机机电一体化程度的提高，司钻房中安装的电气元件越来越繁杂。

根据API RP500《石油设施电气设备区域分类推荐作法》规定，司钻房所在位置属于1级2区的危险区域。

在正常运行时不可能出现爆炸性气体环境，如果出现，仅是短时间存在的场所。

这就要求司钻房内的电气元件必须采取必要的防爆措施[1-8]。

防爆技术经过多年发展形成了诸如隔爆、本安、增安、充油、冲砂、胶封、无火花等不同的防爆形式。

司钻房内的电气元件种类繁杂，配套方较多。

即便是有这么多的技术手段，也不能使所有电气设备具备防爆能力。

目前很多司钻房厂家采用在电气柜中通入清洁干燥压缩空气的方法，使电气柜成为正压防爆箱体，这种做法虽然能够满足使用与标准要求。

CPOE5司钻控制房使用维护手册2007年3月前言CPOE 5钻井模块是宝鸡石油机械有限责任公司设计的变频系列钻机中的一种。

该钻机采用机电数字一体化设计，充分发挥先进的变频数字控制技术，简化传动机械结构，使钻机实现数字控制，各个系统具有信息化、智能化的功能。

为了保证钻机的使用者能熟练掌握该钻机各系统设备的性能和操作特点，以达到最大程度发挥变频钻机的优势，满足各种复杂钻井作业的需求，编者在编写过程中，主要参考了有关钻机资料，并收集来自各方面的意见和建议，使本手册能为现场工作人员解决实际问题，以达到其编写目的。

在使用钻机司钻房前，参与此项工作的管理人员、技术人员和操作者必须仔细阅读本使用维护手册及与钻机有关的使用维护手册和相关资料，了解并熟悉所有的细节，此外还应具备相应的安全操作知识和技能。

全部的管理工作和具体操作应按照本系统、本单位相关的规章制度要求执行。

如有本使用维护手册没有涉及或用户在使用中存在不明确的地方，请与宝鸡石油机械有限责任公司的销售服务部门联系。

目录前言 (I)概述 (1)1 结构与布局 (3)1.1外部结构 (3)1.2内部布局 (3)2 安装 (4)2.1安装前的准备 (4)2.2安装注意事项 (5)2.3安装步骤 (5)3 控制系统 (5)3.1控制对象 (5)3.2操作界面 (5)3.3气控系统 (6)3.4液控系统 (10)3.5电控系统 (16)3.6监视系统 (32)3.7室内电气控制系统 (33)4 操作规程 (35)4.1巡回检查 (35)4.2交接班检查 (37)4.3转盘启停 (38)4.4泥浆泵启停 (39)4.5手动起钻操作 (40)4.6手动下钻操作 (41)4.7自动起下钻操作 (41)4.8手动送钻操作 (43)4.9自动送钻操作 (44)4.10紧急刹车后的解除方法 (44)5 维护保养 (47)5.1维护保养 (47)5.2工业监视系统 (51)5.3气控制系统 (51)5.4保存 (52)5.5运输 (52)6 故障与处理 (53)6.1常见故障及处理方法 (53)6.2信号及处理方法 (53)6.3钻井仪表系统 (54)6.4液压系统 (54)概述司钻控制房融电、气、液、计算机及通讯、人机工程等技术于一体，以舒适的工作环境、简洁的操作界面、人性化的操作方式将司钻从紧张、繁重、简单的体力劳动中解放出来，使司钻专注于钻井工艺，从而有效地保证了安全、提高了生产率。

HONG HUAHH钻机司钻房HMI操作系统说明手册（Edition2009）Power By宏天电传工程有限公司1© HH software目录HH 钻机人机界面操作系统功能介绍 (1)一、主界面 (1)二、操作系统的功能介绍 (2)起下钻操作 (3)1. 界面名称： 起下钻操作 (3)2. 界面总体说明： (3)3. 界面描述： (3)3.1状态栏： (3)3.2操作部分： (7)3.3.界面切换： (15)钻进模式 (16)1. 界面名称： 钻进模式 (16)2. 界面总体说明： (16)3. 界面描述： (16)3.1状态栏： (16)3.2操作部分： (17)自动送钻操作 (21)1. 界面名称： 自动送钻操作 (21)2. 界面总体说明： (21)3. 界面描述： (21)3.1 转盘相关操作 (21)3.2 绞车电机送钻操作： (22)3.3钻压给定： (23)泥浆泵操作 (24)1. 界面名称： 泥浆泵操作 (24)2. 界面总体说明： (24)3. 界面描述： (24)3.1 状态栏： (24)3.2 操作部分： (25)液气控制 (28)1. 界面名称： 液气控制 (28)2. 界面总体说明 (28)3. 界面描述： (28)3.1油温、油位 (28)3.2参数显示 (28)3.3本地操作和远程操作 (28)3.4机具泵控制 (29)3.5绞车油泵 (29)3.6盘刹电机1，2控制 (29)3.7循环油泵 (29)3.8冷却风机 (29)3.9加热器 (29)3.10钻杆动力钳 (30)3.11液压站电机自启动 (30)发电机 (31)1. 界面名称： 发电机 (31)2. 界面总体说明 (31)3. 界面描述： (31)参数设定 (33)1. 界面名称： 参数设定 (33)2. 界面总体说明 (33)3. 界面描述： (33)3.1 手动刹车解除 (33)3.2公英制切换 (34)3.3绞车钻机模式选择和主电机选择 (34)3.4系数初始化 (34)3.5 功率限制复位 (34)3.6保护参数设定： (34)3.7数据管理 (35)校正参数设置 (36)1. 界面名称： 校正参数设置 (36)2. 界面总体说明 (36)3. 界面描述： (36)3.1 校正说明 (37)3.2数据管理 (37)大钩高度校正设置 (38)1. 界面名称： 大钩高度校正设置 (38)2. 界面总体说明 (38)3. 界面描述： (38)3.1 大钩高度滚筒计数设置方法 (39)3.2 数据管理 (39)电机运行时间回零 (40)1. 界面名称： 电机运行时间回零 (40)2. 界面总体说明 (40)3. 界面描述： (40)井深参数校正 (41)1.界面名称： 井深参数校正 (41)2.界面总体说明： (41)3.界面描述： (41)故障及报警 (43)1. 界面名称： 故障及报警 (43)2. 界面总体说明： (43)3. 界面描述： (43)警告 (46)宏天电传工程有限公司HH 钻机人机界面操作系统功能介绍此钻机操作系统用于操作HH钻机的人机界面（HMI），安装于司钻控制室内，对现场的大部分设备进行远程控制完成钻井作业。

石油钻机用正压防爆电气柜（箱）使用说明书宝美电气工业2009年9月1 概述石油钻机用正压防爆电气柜（箱）（以下简称电气柜）是根据GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》；GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.5《爆炸性气体环境用电气设备第5部分：正压外壳型“p”》、；GB3836.15《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的规定制成的正压型防爆电气控制柜，其防爆标志为：ExpzdmIIBT4。

该控制柜经国家授权的质量监督检验部门检验合格，并取得了产品防爆合格证。

本电气柜主要适用于石油、化工、冶金、制药等领域的2区爆炸性气体环境，其空气中存在有ⅡB级T4组及以下的爆炸性气体混合物的场所，作为电气控制之用。

2 型号和基本参数2.1 电气柜型号 SZF094136-032.2 基本参数电源： 220VAC/50HZ额定电流： 32A防护等级： IP40防爆标志： ExpzdmIIBT4气源种类：洁净、安全空气气源压力： 0.4～0.8 MPa运行正压： 50 Pa～200Pa正压腔净容积：≤510 L+510L+100L吹扫时间： 30min高压排气：大于200Pa低压进气、报警：小于50Pa3、结构及原理此一体化司钻控制房正压防爆柜主要有电控柜、气控柜、左操作台三个。

电气柜主体由正压外壳、正压气路系统、隔爆型控制箱等几部分组成。

正压外壳是由2.5mm不锈钢板经折边、拼焊而成的气密外壳。

由于它能保持部保护气体的压力高于外围爆炸性气体环境的压力，从而能有效的阻止外部的爆炸性气体混合物进入外壳部。

在正压外壳正面明显区域有“ExpzdmⅡBT4”红色标志牌。

在正压外壳上安装有若干电缆引入引出装置、气路接头、电器开关等，这些器件的安装不得破坏正压外壳的气密性能；正压气路系统由过滤减压单元、节流阀、防爆电磁阀、管路及接头组成。

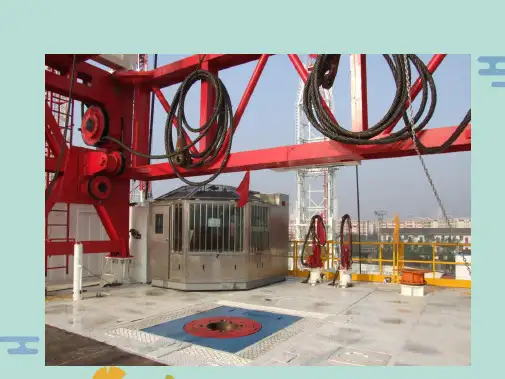

第一章结构与布局第一节外部结构司钻控制室外形尺寸为长2800mm×宽2600mm×高2700mm，主体为不锈钢结构。

司钻门方向对着钻台后侧梯子，靠近井口的三面墙体分别安装三块钢化夹胶玻璃；玻璃上沿挂有百叶窗，可避免强烈的阳光直射。

屋顶有天窗，当闭路监视系统不能正常工作时，可以满足司钻观察游车位置的需要。

控制室安装有窗式防爆单冷高温空调。

控制室靠近司钻偏房一侧装有梯子，可以由此上到控制室的屋顶，进行检修等工作。

控制室屋顶四角焊有吊装挡绳环，控制室下部焊有耳板，可以满足吊装和运输固定的要求。

控制室与钻台之间加有橡胶减震垫，采用活节螺栓连接固定。

第二节内部布局控制室内布置有电控柜、气控柜、电源开关柜、司钻操作台及钻井参数仪、座椅、荧光灯、单冷空调、等。

一、控制柜电控柜分为上下两部分，上部安装有端子排、电路板、开关、继电器、报警器等；下部全部是各种插接件的插座。

电控柜是各种信号的输入口。

气控柜内安装气控系统，该系统主要部分采用德国FESTO公司的产品。

气控柜下部是接口板，接口板上安装G1/2″和G1/4″的插入式螺纹穿板接头，外部气管线与穿板接头之间采用快速接头连接，内部管线连接采用Φ10×1.5、Φ12×1.75、Φ16×2的塑料气管与插入式接头，装拆非常方便。

柜体外上部有一个电源开关柜，它为所有电器元件提供电源。

也就是说，首先需要按下此处的电源启动按钮，司钻控制室内的主控电设备才能工作。

另外，该柜还提供三组开关，分别控制灯、排风扇、功放的启动和停止。

二、操作台司钻操作台前侧分别安装有神开参数仪表、左侧为3个气压表。

左边操作台控制功能包括：绞车高低速控制，，电磁刹车控制，，总离合器控制，应急电机控制，换档控制，微摆离合器控制，；水龙头旋扣器的启、停和正反转。

右边操作台为盘刹控制柜，包括工作钳、安全钳的控制及压力显示。

中间操作台控制功能包括1号、2号泵控制，1号、2号、3号柴油机并车控制，喇叭控制、转盘控制、左右猫头控制、刹车放气控制、液压站的启停及固控系统补给泵的控制等。
