球磨机详解

筒式球磨机一、概述1、磨煤机的结构和工作原理（1）结构:本机器系有出料斗、转动部、主轴承、传动部等主要部分和棒销联轴器、减速机、固定罩、等辅助设备组成。

机器的主要工作部分——转动部、系由钢板焊接而成的，筒体及坚固的钢铸件进出料固定与移动端盖所组成。

为了防止筒体磨损，筒体内部护有高锰钢的波形衬板，衬板籍压紧楔形成之横向压力牢固的紧定在筒壁上，在衬板和筒体间还衬有10毫米厚的石棉板，以防筒内热量迅速外传。

并缓冲钢球对筒体的冲击和有助于衬板于筒体内壁的紧密结合。

转动部之转动系由电动机经棒销联轴器、减速机、齿轮转动装置等带动。

进料斗为防止煤潮湿时堆堵，作成于磨机中心线成90°角的方形管，出料斗为减少阻力，作成椭圆形截面料斗，与磨机中心线成45°角2）工作原理：转动部内装有一定量的研磨介质——钢球，当转动的钢球在离心力和摩擦力的作用下被转动着的筒体提升到一定高度后，由于自身重力的作用而下落，进入筒内的煤在下落钢球的冲击和研磨作用下形成煤粉磨好的煤粉籍制粉系统的风动设备运送至锅炉燃烧或煤仓中储存。

3）机器用途：为干式粉磨各种硬度的煤炭用，它广泛的应用于电厂加工固体燃料——煤粉，制粉系统中的主要设备，它只有借助于热风（热风温度不超过300度）的干燥和运输，才能良好的工作。

二、试运转1、试车前的注意事项：设备应在安装完毕并经检查合格后，方得进行试运转，运转前应检查并符合下列要求。

1）各连接螺栓应拧紧。

2）转动部内部应无遗留杂物。

3）各转动部件不与其他物件相碰。

4）进出料斗连接处密封良好。

2、空转试车试车准备完毕，进行空转试车8小时，试车应符合下列要求。

1）磨煤机工作平稳，转动齿轮不应有周期性或非周期性的噪音。

2）衬板无敲击声。

3）主轴承温度不应大于50度（控制回油温度不大于40度）。

4）各部摩擦件不允许有烧伤现象。

5）润滑系统工作正常，无漏油现象。

6）无其他异常事故。

3、负荷试车经空转试车合格后方可进行负荷试车，运转前筒内加入规定负荷量的20——30％的球和料运转后每隔10-15分钟续加10％的球和料。

3660球磨机的参数3660球磨机参数详解一、球磨机概述3660球磨机是一种常见的工业设备，用于研磨各种矿石和非金属矿物。

它采用旋转筒体结构，通过内部的钢球对物料进行研磨，广泛应用于水泥、硅酸盐、建材、化工等行业。

二、主要参数1. 筒体尺寸：3660mm×6000mm3660球磨机的筒体尺寸为3660mm×6000mm，这个尺寸决定了球磨机能够容纳的物料量。

筒体内部采用耐磨材料制作，以抵御物料研磨过程中的冲击和磨损。

2. 额定生产能力：29-160t/h球磨机的额定生产能力是指在标准工况下，机器每小时能够处理的物料量。

3660球磨机的额定生产能力为29-160t/h，这个参数与筒体尺寸、旋转速度、研磨介质等因素有关。

3. 电机功率：1250kW3660球磨机的电机功率为1250kW，电机是球磨机的动力来源。

电机的功率大小直接影响球磨机的研磨效率和产能。

4. 转速：25.9r/min球磨机的转速是指筒体每分钟旋转的圈数。

3660球磨机的转速为25.9r/min，转速的选择要根据物料性质和研磨要求来确定，过高或过低的转速都会影响研磨效果。

5. 最大进料尺寸：≤25mm最大进料尺寸是指物料进入球磨机时的最大粒径。

3660球磨机的最大进料尺寸为≤25mm，超过这个尺寸的物料需要经过破碎等前处理才能进入球磨机进行研磨。

6. 研磨介质负荷：30-130t研磨介质负荷是指球磨机筒体内钢球的负荷量。

3660球磨机的研磨介质负荷为30-130t，适当的研磨介质负荷可以提高研磨效率和产能。

7. 适用物料：水泥、硅酸盐、建材、化工等3660球磨机适用于研磨各种矿石和非金属矿物，如水泥、硅酸盐、建材、化工等。

不同物料的研磨要求和性质不同，需要根据具体情况选择合适的研磨介质和工艺参数。

三、球磨机特点1. 结构简单，维护方便3660球磨机采用筒体旋转结构，结构简单，维护方便。

只需定期检查润滑系统、传动装置等关键部位，及时处理故障，保证设备的正常运行。

球磨机工作原理球磨机是一种常用的矿石破碎设备，其工作原理是利用磨球在筒体内对物料进行研磨，从而达到破碎物料的目的。

本文将详细介绍球磨机的工作原理。

一、筒体结构1.1 筒体：球磨机的主体部份，通常由钢板焊接而成，内部安装有磨球和物料。

1.2 筒体内衬：通常采用耐磨材料制成，以防止物料和磨球对筒体造成损坏。

1.3 筒体端盖：用于固定筒体和磨球，通常采用铸铁或者钢板制成。

二、工作原理2.1 物料进料：物料通过进料装置进入球磨机的筒体内。

2.2 磨球研磨：筒体内装有一定数量的磨球，当筒体旋转时，磨球会对物料进行研磨。

2.3 破碎物料：物料在磨球的作用下，逐渐被研磨成所需粒度的细颗粒。

三、传动装置3.1 机电：提供球磨机的动力源，通过皮带传动或者联轴器连接到球磨机的主轴上。

3.2 主轴：传递机电的动力给筒体，使其旋转起来。

3.3 减速器：用于调节筒体的旋转速度，以满足不同物料的研磨要求。

四、排料装置4.1 排料板：安装在筒体的出料口，用于控制物料的排出速度。

4.2 排料筒：连接排料板和出料口，将研磨后的物料排出。

4.3 排料管道：将排出的物料输送到下一个工艺环节。

五、润滑系统5.1 润滑油：用于减少球磨机各部件的磨擦，延长设备的使用寿命。

5.2 润滑管路：连接润滑油箱和球磨机各部件，确保润滑油能够顺畅流动。

5.3 润滑系统：包括润滑油箱、泵、管路等部件，确保球磨机的正常运转。

综上所述，球磨机是一种重要的矿石破碎设备，其工作原理主要包括筒体结构、工作原理、传动装置、排料装置和润滑系统。

通过对球磨机的工作原理进行深入了解，可以更好地使用和维护球磨机，提高生产效率和设备的使用寿命。

球磨机的基本原理是什么意思啊
球磨机是利用钢球碰撞、摩擦、击打待粉碎原料实现细粉化的机械设备。

其基本工作原理可概括为:
1. 转动工作原理
球磨机由电机带动轴承转动,带动装满钢球和原料料粉的球磨仓旋转,使钢球落向仓壁。

2. 碰撞研磨原理
随着球磨仓转动,钢球持续落下,与仓壁、原料产生强烈碰撞和压砸效应,对原料进行冲击破碎。

3. 凹凸磨擦原理
原料被碰撞后,也会与球磨仓壁以及钢球之间发生相互摩擦,利用钢球表面凹凸不平的磨削作用将原料研磨成粉。

4. 反复循环往复
破碎后的原料会因为重力再次下落,反复承受碰撞、摩擦等作用,在循环往复中不
断细化,最终研磨成粉状。

5. 细度可控原理
通过控制转速、钢球规格、装载量等参数,可以调节碰撞强度和研磨效率,从而获得不同细度的粉状产品。

6. 连续操作原理
采用连续feeding和discharging系统,可以实现球磨机的连续投料和卸料,实现大量自动化生产。

球磨机构造及工作原理球磨机是一种常用的粉磨设备，主要用于磨细各种物质，如金属矿石、非金属矿物、化工原料等。

球磨机的构造和工作原理直接影响着其磨矿效果和使用寿命，因此，深入了解球磨机的构造和工作原理对于提高其使用效率和降低维护成本非常重要。

一、球磨机的构造球磨机主要由进料部分、磨矿部分、卸料部分、传动部分、电气控制部分等组成。

1. 进料部分进料部分主要由进料口、进料螺旋、进料管等组成。

进料口连接着物料输送设备，物料从进料管进入磨矿部分。

进料螺旋负责将物料送入进料管，进料管的长度和直径一般根据球磨机的规格和生产要求来确定。

2. 磨矿部分磨矿部分是球磨机的核心部分，主要由转筒、磨球、磨板、磨介质等组成。

转筒是球磨机的主体，一般由钢板制成，内部衬有耐磨钢板或聚氨酯等材料。

磨球是磨矿部分的主要磨介质，磨球的大小和数量根据球磨机的规格和磨矿要求来确定。

磨板是安装在转筒内壁上的耐磨板，磨介质在转筒内滚动时与磨板摩擦产生磨损，因此，磨板的材质和厚度直接影响着球磨机的使用寿命。

磨介质一般分为钢球、钢棒、合金球等，不同的磨介质适用于不同的磨矿要求。

3. 卸料部分卸料部分主要由卸料板、卸料管、卸料螺旋等组成。

卸料板安装在转筒的末端，当转筒内的物料磨细后，通过卸料板进入卸料管，再通过卸料螺旋将物料输送出去。

4. 传动部分传动部分主要由电机、减速机、联轴器、传动轴等组成。

电机通过减速机和联轴器带动传动轴旋转，进而带动转筒和磨介质旋转。

传动部分的选型和调整直接影响着球磨机的运行效率和稳定性。

5. 电气控制部分电气控制部分主要由主控制柜、操作台、电缆等组成。

主控制柜负责控制球磨机的启停、转速、电流等参数，操作台用于操作和监控球磨机的运行状态，电缆负责传输电能和信号。

二、球磨机的工作原理球磨机的工作原理是利用磨介质在转筒内滚动和滑动产生磨损和磨细物料的过程。

球磨机启动后，电机带动传动轴和转筒旋转，磨介质开始在转筒内滚动和滑动，磨介质和物料之间产生相互碰撞和摩擦，物料逐渐磨细，并在转筒内不断循环。

球磨机构造及工作原理球磨机是一种常见的磨料加工设备，广泛应用于矿山、水泥、化工、建材等领域。

它的主要作用是将磨料和物料进行混合、研磨和粉碎，从而达到制备粉体、合成材料、陶瓷等目的。

本文将介绍球磨机的构造和工作原理，帮助读者更好地了解和使用这一设备。

一、球磨机的构造球磨机主要由转筒、进料装置、放料装置、驱动装置、减速机、电机和控制系统等组成。

具体构造如下：1. 转筒转筒是球磨机的主体部分，由钢板制成，通常呈圆筒形。

转筒内部装有一定数量的磨球，磨球的直径一般在20mm-125mm之间。

转筒的长度和直径通常根据生产需求和工艺要求进行设计和制造，一般情况下，转筒的长度比直径大2-3倍。

2. 进料装置进料装置是将物料送入转筒中的设备。

通常有两种形式，一种是开口式进料装置，一种是封闭式进料装置。

开口式进料装置的优点是操作简单，但存在物料泼洒的问题；封闭式进料装置可以有效防止物料泼洒，但需要进行密封处理，实现较为复杂。

3. 放料装置放料装置是将磨矿物料排出转筒的设备。

通常有两种形式，一种是开口式放料装置，一种是封闭式放料装置。

开口式放料装置的优点是操作简单，但存在物料泼洒的问题；封闭式放料装置可以有效防止物料泼洒，但需要进行密封处理，实现较为复杂。

4. 驱动装置驱动装置是球磨机的动力来源，通常由电机、减速机和联轴器等部件组成。

电机通过联轴器带动减速机，减速机再通过齿轮传动带动转筒旋转。

驱动装置的功率和转速根据生产需求和工艺要求进行设计和选择。

5. 减速机减速机是将电机的高速旋转转换为转筒的低速旋转的设备，通常采用齿轮减速机。

减速机具有传动效率高、噪声小、寿命长等优点。

6. 电机电机是球磨机的动力来源，通常采用交流电机或直流电机。

电机的功率和转速根据生产需求和工艺要求进行设计和选择。

7. 控制系统控制系统用于对球磨机进行自动控制和监控，通常包括控制器、传感器、执行器等部件。

控制系统可以实现进料量、放料量、转速等参数的自动控制和调节，提高生产效率和质量。

浅析球磨机的种类、工作原理及进展前景1球磨机的种类球磨机作为一种常见的粉磨设备，被广泛应用至电力、化工、矿山、水泥等加工部门。

目前，市场上流行的球磨机种类繁多、功能多样、价格不一，因此企业在进行选购时面对眼花缭乱的球磨机，常常无从选择。

一般地，企业在进行球磨机选用时，必需综合物料性质、磨料要求、生产环境、能耗情况等因素，科学比较和筛选，最后选出最适合其使用要求的球磨机。

1.1按筒体的形状分类（按长度与直径之比）①短筒球磨机：筒体长度L小于筒体直径D的2倍，即L2D的球磨机为短筒球磨机，其通常为单仓结构，重要用于粗磨作业或一级磨作业，其作业效率较高，可以实现2—3台球磨机同时串联使用，其使用范围较广。

②中长筒球磨机：筒体长度L=3D时为中长球磨机。

③长筒球磨机：筒体长度L4D时为长球磨机。

其一般分为2—4个仓。

1.2按磨机装入的研磨介质形状分类①钢球磨机内装入的研磨介质重要为钢段或钢球，此类磨机的研磨力度较大，且结构灵巧，转速平稳。

②棒磨机重要用于钢棒介质的研磨，钢棒的直径多在50—100mm之间，研磨时间较长。

棒磨机的仓数一般为两到四个不等，且各仓装入的研磨介质存在肯定差异。

为保证其研磨的最后效果，工作人员会将圆柱形的钢棒放在第一个仓内，而将钢球或钢段放在其他几个仓内。

③砾石磨机内的研磨介质重要包括卵石、砾石、砂石、瓷球等。

砾石磨机多采纳瓷料或花岗岩作为衬板，被广泛应用于彩色水泥、白色水泥、陶瓷等生产领域。

1.3按卸料方式进行分类①尾卸式磨机：尾卸式磨机分别以其首尾作为其磨料的入口和出口。

磨机在工作时，工作人员从入口端将磨料喂入，再由另一端将其卸出。

②中卸式磨机：中卸式磨机的入口在两端，出口在磨机中部。

工作人员通常从两端喂入磨料，再由筒体中部卸出。

1.4按排矿方式进行分类①溢流型：通过中空轴排矿。

②格子型：通过格子板排矿。

③周边型：通过筒体周边排矿。

1.5按传动方式分类①中心传动球磨机：此类磨机的传动动力端在机身中心，电动机通过减速机实现了球磨机的运转。

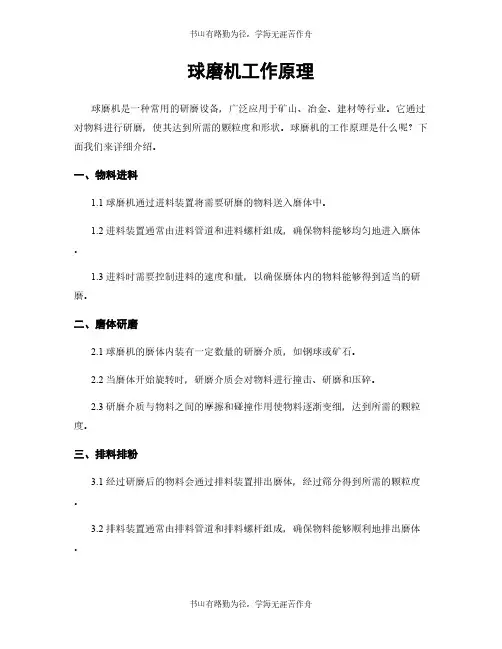

球磨机工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、建材等行业。

它通过对物料进行研磨，使其达到所需的颗粒度和形状。

球磨机的工作原理是什么呢？下面我们来详细介绍。

一、物料进料1.1 球磨机通过进料装置将需要研磨的物料送入磨体中。

1.2 进料装置通常由进料管道和进料螺杆组成，确保物料能够均匀地进入磨体。

1.3 进料时需要控制进料的速度和量，以确保磨体内的物料能够得到适当的研磨。

二、磨体研磨2.1 球磨机的磨体内装有一定数量的研磨介质，如钢球或矿石。

2.2 当磨体开始旋转时，研磨介质会对物料进行撞击、研磨和压碎。

2.3 研磨介质与物料之间的摩擦和碰撞作用使物料逐渐变细，达到所需的颗粒度。

三、排料排粉3.1 经过研磨后的物料会通过排料装置排出磨体，经过筛分得到所需的颗粒度。

3.2 排料装置通常由排料管道和排料螺杆组成，确保物料能够顺利地排出磨体。

3.3 排料时需要控制排料的速度和量，以确保物料能够得到适当的筛分和分级。

四、冷却降温4.1 在磨矿过程中，由于摩擦和碰撞会产生热量，需要对磨体进行冷却降温。

4.2 通常采用水冷或风冷的方式对磨体进行冷却，以保证磨矿过程的稳定进行。

4.3 冷却降温还可以减少磨体的磨损和延长设备的使用寿命。

五、维护保养5.1 球磨机在工作过程中需要定期进行维护保养，以确保设备的正常运转。

5.2 维护保养包括清洁设备、检查磨体磨损情况、更换研磨介质等。

5.3 定期维护保养可以减少设备故障率，提高生产效率。

综上所述，球磨机的工作原理主要包括物料进料、磨体研磨、排料排粉、冷却降温和维护保养等五个部分。

只有了解和掌握了球磨机的工作原理，才能更好地运用和维护设备，确保生产的顺利进行。

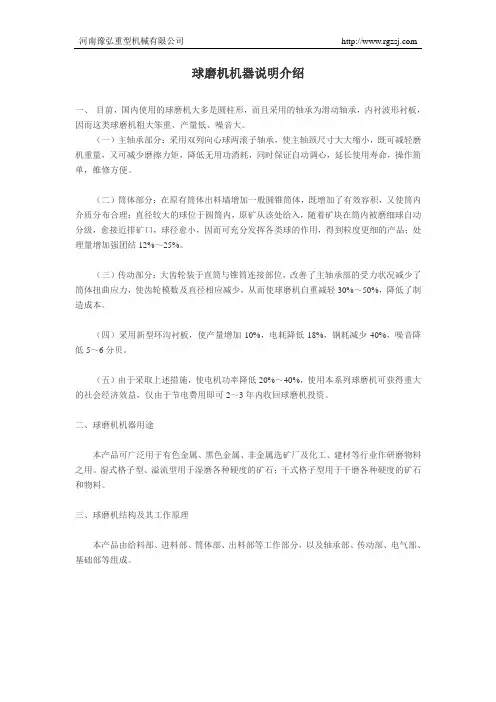

河南豫弘重型机械有限公司
球磨机机器说明介绍
一、目前，国内使用的球磨机大多是圆柱形，而且采用的轴承为滑动轴承，内衬波形衬板，因而这类球磨机粗大笨重、产量低、噪音大。

（一）主轴承部分：采用双列向心球两滚子轴承，使主轴颈尺寸大大缩小，既可减轻磨机重量，又可减少磨擦力矩，降低无用功消耗，同时保证自动调心，延长使用寿命，操作简单，维修方便。

（二）筒体部分：在原有筒体出料墙增加一般圆锥筒体，既增加了有效容积，又使筒内介质分布合理；直径较大的球位于圆筒内，原矿从该处给入，随着矿块在筒内被磨细球自动分级，愈接近排矿口，球径愈小，因而可充分发挥各类球的作用，得到粒度更细的产品；处理量增加强团结12%～25%。

（三）传动部分：大齿轮装于直筒与锥筒连接部位，改善了主轴承部的受力状况减少了筒体扭曲应力，使齿轮模数及直径相应减少，从而使球磨机自重减轻30%～50%，降低了制造成本。

（四）采用新型环沟衬板，使产量增加10%，电耗降低18%，钢耗减少40%，噪音降低5～6分贝。

（五）由于采取上述措施，使电机功率降低20%～40%，使用本系列球磨机可获得重大的社会经济效益，仅由于节电费用即可2～3年内收回球磨机投资。

二、球磨机机器用途
本产品可广泛用于有色金属、黑色金属、非金属选矿厂及化工、建材等行业作研磨物料之用。

湿式格子型、溢流型用于湿磨各种硬度的矿石；干式格子型用于干磨各种硬度的矿石和物料。

三、球磨机结构及其工作原理
本产品由给料部、进料部、筒体部、出料部等工作部分，以及轴承部、传动部、电气部、基础部等组成。

各类研磨机工作原理及性能特点研磨机是一种常用的工业设备，用于对各种物料进行研磨和细化处理。

根据不同的工作原理和性能特点，研磨机可以分为多种类型，如球磨机、砂磨机、超细磨机等。

下面我将对几种常见的研磨机的工作原理和性能特点进行介绍。

1.球磨机：球磨机是一种通过滚动球体对物料进行研磨的设备。

工作原理是将物料放入瓶体内，通过电机驱动瓶体旋转，球体在瓶体内随着瓶体的旋转运动，从而实现对物料的研磨作用。

球磨机适用于研磨各种硬度的物料，可以分为干式球磨机和湿式球磨机两种类型。

性能特点是研磨效果好，能耗低，适用范围广。

2.砂磨机：砂磨机是一种通过砂轮对物料进行研磨的设备。

工作原理是将物料放入机器内部的研磨腔体中，启动电机，驱动砂轮进行旋转，物料经过砂轮的研磨摩擦作用，实现对物料的研磨效果。

砂磨机适用于对胶体、油墨、颜料等物料的湿式研磨。

性能特点是研磨效果细腻、稳定，操作简单。

3.超细磨机：超细磨机是一种专门用于细化物料的设备，可以将物料研磨成超细粉末。

工作原理是将物料通过给料装置送入机器的磨料室，经过磨料盘的高速旋转，物料在高速离心力作用下受到强烈碰撞、摩擦和剪切，在磨料盘和磨料环之间形成多次研磨和撞击，从而实现对物料的细化处理。

超细磨机适用于细化各种脆性物料，如石英砂、高岭土、石灰石等。

性能特点是能耗低，生产效率高，研磨精度好。

除了上述几种常见的研磨机，还有一些其他类型的研磨机，如破碎机、辅助研磨机等，它们都有各自的工作原理和性能特点。

总而言之，不同类型的研磨机工作原理和性能特点有所差异，但都是通过机械作用对物料进行研磨和细化处理。

在选择具体研磨机时，需要根据物料的性质、研磨要求和生产需求综合考虑，选取适合的设备来满足生产需求。

球磨机原理1、溢流型球磨机工作原理溢流型球磨机工作原理主要由滚动轴承做支撑，通过传动装置带动筒体旋转，使之物料和钢球与筒体一同旋转，并在筒体内完成抛落、冲击、撞击和自磨作业，实现物料磨碎。

在不断给入物料的情况下，会受压力，促使筒体内物料逐渐排到出料端，当矿浆高出排矿端中空轴的下边缘时，物料会自流溢出，而在排矿端处钢球和粗物料会由反螺旋叶片返回至磨机内，继续碎磨。

2、格子球磨机工作原理格子型球磨机工作原理与溢流型大致相似，筒体旋转带动钢球和物料做抛物作业，过程中实现冲击、研磨、粉碎作业。

不同的是，格子球磨机的排矿处设有格子板，装于拍矿端端盖处中空轴颈的端盖内，由八根放射性筋条组成，将端盖分为八个扇形室，将形衬板用螺栓固定在扇形室内部，再将格子衬板安装在扇形室上。

其中格子衬板上开有倒梯形孔隙，磨矿过程中达到粒度要求的矿粒随着矿浆会通过格子板上空隙进入扇形室内，扇形室在随着这端盖旋转的过程中矿浆沿着扇形室壁流入中空轴颈，通过中空轴颈排出球磨机完成粉碎过程。

3、卧式球磨机工作原理卧式球磨机的外观呈卧式筒形旋转装置，外沿齿轮、链轮或者皮带传动，它与格子和溢流球磨机不同的是，有两个物料仓。

当筒体开始转动时，物料由进料端空心轴装入筒体内，利用于惯性和离心力以及摩擦力的共同作用，实现物料抛物作业，完成磨粉。

物料经由进料装置入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或是波纹衬板，内置不同规格的钢球，筒体转动产生的离心力将铜球带到一定高度后落下，对物料产生重击和研磨作用。

物料在第一仓内达到粗磨后，经单层隔仓板进入第二仓，该舱内镶有平衬板，内有钢球，物料得到进一步的研磨，达到成品粒度的物料从筒体出料端排出，完成粉末作业。

4、圆锥球磨机工作原理圆锥球磨机同卧式球磨机相似，同是外沿齿轮传动，两仓型，原理相同，但圆锥球磨机的二仓内镶有平衬板，与钢球一同完成对物料的进一步研磨，结果，物料通过卸料篦板排出，完成磨矿。

一、球磨机的用途、原理及主要结构用途：球磨机是物料被破碎之后，再进行粉碎的关键设备。

球磨机广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

原理：该磨机为卧式筒形旋转装置，边缘传动，三仓球磨机。

用于开流粉磨系统，粉磨不同标号的水泥熟料、超细粉或水泥成品。

物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，即粗磨仓，该仓内（及二仓）有高效阶梯型环沟衬板（材质为高锰钢），内装平均直径较大的研磨体，筒体转动产生离心力将研磨体带到一定高度后落下，对物料产生重击和研磨作用。

物料在第一仓达到粗磨后，经单层隔仓装置进入第二仓，该仓内研磨体（钢球）直径小于第一仓，物料在此继续受到粉碎，然后经过弧型筛内选粉式双层隔仓装置的筛分，粗颗粒物料重新返回第二仓，细颗粒物料进入第三仓，即细磨仓。

细磨仓内采用小波纹衬板（材质为多元素白口合金），内装微型研磨体——小钢锻。

物料在此仓受到研磨，为了消除距筒体较远部位的微型锻滞流区和三仓较易出现的研磨体反分级现象，在三仓内装有3-5道活化装置，进一步提高了锻仓的粉磨效率。

合格成品及微型锻同时进入出料装置，通过出料箅板实现料锻分离，成品水泥由出料中空轴排出完成粉磨作业。

主要结构：该磨机包括电机、减速机、慢驱动、配电控制柜、进料装置、主轴承、回转部分、出料装置、传动部分、润滑系统（主要包括高压泵站和低压稀油站）等主要部分组成。

中空轴采用铸钢件，内衬可拆换，回转大齿轮采用直齿，铸钢材质，滚齿加工。

筒体内镶有高锰钢衬板和多元素白口合金耐磨衬板，具有良好的耐冲击性和耐磨性。

本机运转平稳，工作可靠。

内部结构可根据客户要求进行调整。

二、分类和特点：1、球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式和湿式两种磨矿方式。

2、按照粉磨方式的不同，可分为开流和圈流。

3、按磨机筒体长径比的大小，可分为：短磨、中长磨、长磨（也称为管磨机，其内部一般分成2—4个仓，在水泥厂用得较多）三种。

球磨机的作用及工作原理
球磨机是一种常用的粉磨设备，主要用于将物料中的粗颗粒研磨成细粉末，从而满足不同工业领域对粉状物料的需求。

球磨机的工作原理主要包括下面几个步骤：
1. 装填物料：将物料和磨球一同装入球磨机的工作室中。

磨球的大小和材质通常根据物料性质和要求进行选择。

2. 运动轨迹：球磨机通过转动工作室来产生离心力和惯性力，使磨球在工作室内形成高速回转和落击的运动轨迹。

3. 碰撞研磨：在运动轨迹中，磨球会发生相互之间和与物料之间的碰撞和摩擦，从而将物料研磨成细小的粉末。

磨球的撞击力量和频率越大，研磨效果越好。

4. 分级分离：球磨机内部的筛网会将较大颗粒的物料回收到工作室中，而细小的粉末则通过筛网排出。

5. 循环再磨：在球磨过程中，物料和磨球不断进行碰撞和研磨，直到达到所需的细度为止。

一般情况下，反复循环磨矿数次，以确保物料的充分研磨。

总的来说，球磨机通过磨球的高速回转和落击运动，使物料发生碰撞和摩擦，从而达到研磨物料的目的。

简述球磨机的粉碎原理及应用1. 球磨机的粉碎原理球磨机是一种常见的粉碎设备，通常用于将物料研磨成细粉。

其原理在于通过回转圆柱体内部的钢球对物料进行不断的撞击、碾磨和摩擦，从而将物料研磨成粉末。

粉碎过程一般可分为两个阶段：初级粉碎和细化。

在初级粉碎阶段，大块的物料通过重力作用和钢球的碰撞进行粉碎。

随着粉末的不断细化，物料的颗粒逐渐变小。

在细化阶段，物料颗粒的尺寸减小到一定程度后，粉末之间的从属力（Van der Waals力和静电力）变得重要，从而促使粉末更加细化。

除了物料的粉碎外，球磨机还能将物料与球磨介质中的杂质进行分离。

物料在球磨机内不断滚动、碰撞和摩擦，使杂质通过筛网或沉淀在底部，实现了对物料的净化。

2. 球磨机的应用球磨机具有广泛的应用领域，主要用于以下方面：2.1 材料制备球磨机在材料科学和工程领域中被广泛应用于各种材料的制备。

通过调控球磨机的工艺参数和使用不同的球磨介质，能够实现对不同材料的粉碎和混合。

在金属材料领域，球磨机常用于制备合金粉末。

通过球磨的过程，金属粉末颗粒与球磨介质不断碰撞和摩擦，从而实现了合金元素的均匀分散和杂质的去除。

这样的合金粉末可以用于制备高强度和高温合金材料。

在陶瓷材料领域，球磨机常用于制备粉体陶瓷材料。

通过球磨的作用，可以改善陶瓷材料的颗粒分散性、提高材料的比表面积和改变材料的颜色等性能。

2.2 矿石粉碎球磨机在矿山工业中扮演着重要角色，通常用于矿石的粉碎和选矿。

通过球磨机的粉碎作用，可以将原矿石研磨成更细的粉末，从而便于后续工序的进行。

矿石在球磨机内与球磨介质的碰撞和摩擦下，其颗粒逐渐细化，并形成一定比例的细粉末。

这些细粉末可以通过后续的选矿过程，将有价值和有用的矿石分离出来。

2.3 化工领域在化工领域，球磨机常用于粉碎和混合多种化工原料。

通过球磨机的作用，能够将原料混合均匀，增加反应的接触面积，从而提高反应效率。

此外，球磨机还能用于化工领域中的催化剂制备，通过球磨的过程，可以提高催化剂的比表面积和活性，从而提高催化剂的效果。

一、实验室球磨机简介
实验室滚筒球磨机工作时，筒体内的研磨介质和物料一起随筒体转动提升到一定高度，由
于重力作用而脱离筒壁沿抛物线下落，物料在研磨介质的冲击作用和研磨介质的滚动和滑动
产生的摩擦和剪切作用下粉碎。

二、实验室球磨机用途
实验室滚筒球磨机是实验室、小批量生产用超细研磨、混合设备。

该机美观新颖，结构紧凑，操作方便，工作效率高，磨细粒度均匀，是科研、教学、试验、生产的优选设备。

可广
泛在电子材料、磁性材料、生物医药、陶瓷釉浆、非金属矿、金属矿，新型材料等行业使用。

三、格林实验室球磨机特点
1.本机结构紧凑，操作简单；
2.工作效率高，磨细粒度均匀；
3.通过调整从动胶辊可以使用一定范围内的不同外径的球磨罐；
4.换罐方便，干磨湿磨均可。

四、实验室球磨机细节图
五、实验室球磨机参数。

球磨机工作原理引言概述：球磨机是一种常用的矿石破碎设备，广泛应用于矿山、冶金、建筑材料等行业。

了解球磨机的工作原理对于正确使用和维护设备至关重要。

本文将详细介绍球磨机的工作原理，包括进料装置、研磨介质、研磨机构、排料装置和传动装置等五个部分。

一、进料装置：1.1 进料螺旋：球磨机的进料装置通常采用进料螺旋，它通过电机带动螺旋转动，将矿石等物料从进料口输送到研磨机构中。

1.2 进料管道：进料管道连接进料螺旋和研磨机构，确保物料顺利进入研磨机构，并避免堵塞和泄漏的问题。

1.3 进料调节：球磨机通常具有进料调节装置，可以通过调节进料量来控制研磨机的产量和研磨效果。

二、研磨介质：2.1 钢球：球磨机的研磨介质主要是钢球，通过不断地滚动和碰撞，对物料进行研磨和破碎。

2.2 研磨介质比例：研磨介质的比例对球磨机的研磨效果有重要影响，通常根据物料的硬度和研磨要求来确定合适的研磨介质比例。

2.3 研磨介质补充：球磨机在运行过程中，由于研磨介质的磨损和丢失，需要定期补充新的研磨介质，以保持研磨效果。

三、研磨机构：3.1 研磨筒体：球磨机的研磨筒体是装载研磨介质和物料的容器，通常为水平放置，通过电机带动旋转，使研磨介质和物料进行研磨和混合。

3.2 研磨板块：研磨筒体内壁通常安装有研磨板块，它们能够增加研磨介质和物料的碰撞和摩擦，提高研磨效果。

3.3 研磨筒体衬板：研磨筒体内壁还安装有研磨筒体衬板，它们能够保护研磨筒体不受磨损，并减少研磨噪音。

四、排料装置：4.1 排料板：球磨机的排料装置通常由排料板组成，排料板安装在研磨筒体的末端，通过电机带动排料板转动，将研磨好的物料排出。

4.2 排料螺旋：排料板下方通常还安装有排料螺旋，它能够将物料从排料口输送到下一个工艺流程中。

4.3 排料调节：球磨机通常具有排料调节装置，可以通过调节排料板的倾斜角度来控制物料的排出速度和粒度。

五、传动装置：5.1 电机：球磨机的传动装置通常由电机驱动，电机通过皮带或齿轮传动将动力传递给研磨筒体，使其旋转。

行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

球磨机适用于粉磨各种磨矿方式。

根据排矿方式不同，可分格子型和溢流型两种。

目录展开编辑本段机器名称球磨机 (ball grinding mill)球磨机是物料被破碎之后，再进行粉碎的关键设备。

球磨机是工业生产中广泛使用的高细磨机械之一。

其种类有很多，如手球磨机，卧式球磨机，球磨机轴瓦，节能球磨机，溢流型球磨机，陶瓷球磨机，格子球磨机等。

球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分球磨机为干式和湿式两种磨矿方式。

根据排矿方式不同，可分格子型和溢流型两种。

编辑本段工作原理球磨机在加气混凝土原料制备中最重要的设备就是球磨机，他用于石灰，石膏，砂，矿渣等物料的粉磨。

物料只有经过粉磨并到要求细度后才能进行充分混合相互作用，才能使制品达到强度，粉磨是加气混凝土生产中的重要程序，粉磨过程耗电量大，球磨机一般是加气混凝土工厂中电机容量最大的设备。

球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段，根据研磨物料的粒度加以选择，物料由磨机进料端空心轴装入筒体内，当球磨机简体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。

球磨机所用钢球物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。

物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。

粉状物通过卸料箅板排出，完成粉磨作业。

筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢端对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体积也可之用钢段。
