地铁气体灭火及火灾报警系统技术教材

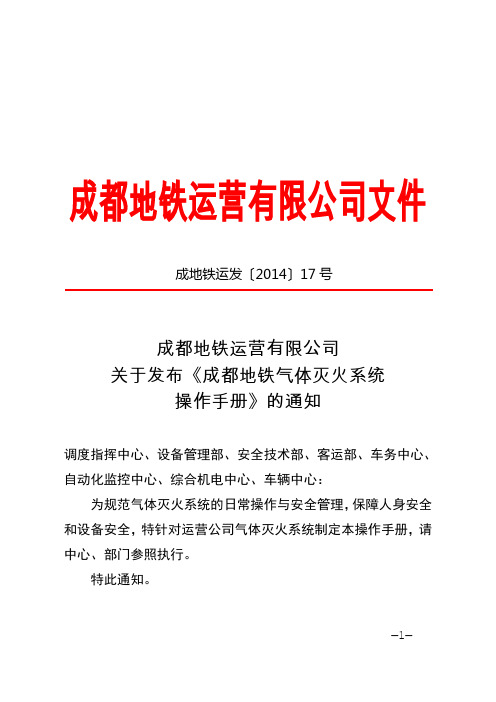

成都地铁运营有限公司文件成地铁运发〔2014〕17号成都地铁运营有限公司关于发布《成都地铁气体灭火系统操作手册》的通知调度指挥中心、设备管理部、安全技术部、客运部、车务中心、自动化监控中心、综合机电中心、车辆中心：为规范气体灭火系统的日常操作与安全管理，保障人身安全和设备安全，特针对运营公司气体灭火系统制定本操作手册，请中心、部门参照执行。

特此通知。

—1—附件：《成都地铁气体灭火系统操作手册（A版0次）》成都地铁运营有限公司2014年1月8日—2—附件CDYY 成都地铁运营有限公司企业文件CDYY-WXCZ-085-2014成都地铁气体灭火系统操作手册（A版0次，暂行）2014-01-08发布 2014-01-08实施成都地铁运营有限公司发布—3—目次前言 (5)1.目的 (6)2.范围 (6)3.职责 (6)4.系统概述 (6)5.气体灭火系统处于“自动”状态下的操作方法 (12)6.气体灭火系统处于“手动”状态下的操作方法 (16)7.紧急情况下气体灭火系统的操作方法 (17)8.气体灭火主机的操作方法 (24)9.附录 (28)10.附表 (28)—4—前言为使地铁相关专业人员及车站值班人员掌握熟悉气灭系统的操作界面和操作方法，保证气灭系统设备正常运行，特制订本手册。

本手册版本号为A版，第1次发布。

本手册起草单位：成都地铁运营有限公司自动化监控中心本手册主要起草人：枉璐、胡天炀本手册审核人：邵东波、张平本手册批准人：凌喜华本手册由自动化监控中心负责解释。

本手册由自动化监控中心负责归口管理。

—5—地铁气体灭火系统操作手册1.目的为给自动化监控中心气体灭火系统专业工程师、检修工班全体员工、中央调度、车站值班人员以及日常进出入气灭防护区的各类人员提供气灭系统操作的技术支持，特制定本手册。

2.范围本手册使用范围是自动化监控中心地铁气体灭火专业工程师、检修工班全体员工、中央调度、车站值班人员以及日常进出入气灭防护区的各类人员。

北京地铁十五号线工程西延段工程气体灭火系统技术方案目录第一章系统描述 ---------------------------------------------------------------------------------------------- 1第二章气灭报警系统技术方案概述---------------------------------------------------------------------- 41.1系统概述 (4)1.2符号说明和缩写定义 (4)1.3采用标准与规范 (5)1.4系统构成 (6)1.5系统原理 (7)1.6操作方式 (7)1.7设备技术参数 (8)第三章系统接口设备描述--------------------------------------------------------------------------------- 19第四章系统供货范围、数量及承诺 ------------------------------------------------------------------- 22第五章系统设备技术规格--------------------------------------------------------------------------------- 27第六章质量保证 --------------------------------------------------------------------------------------------- 29第七章监造-------------------------------------------------------------------------------------------------- 34第八章烟烙尽管网系统培训------------------------------------------------------------------------------ 35第九章试验和测试计划------------------------------------------------------------------------------------ 37第十章安全操作手册和维护手册------------------------------------------------------------------------ 40第十一章主要设备的生产、供货、安装周期 -------------------------------------------------------- 59第一章系统描述1、工程概述北京地铁15号线全线所有地下站、车辆段及停车场均设有气体灭火系统，保护范围包括：地下车站的信号设备室（含电源室）、通信设备室、综合监控设备室、公安通信设备室、商用通信设备室、电源整合室、变电所控制室、开关柜室、变配电室、整流变压器室、再生能源设备室。

浅谈地下轨道交通气体灭火系统及火灾自动报警系统消防系统作为地下轨道交通重点环节，本文结合工作实践经验，就轨道交通地下气体灭火系统及火灾自动报警系统进行了认真研究，供参考。

标签：地下轨道交通；体灭火系统；火灾自动报警系统1、火灾自动报警系统1.1 火灾自动报警系统关键工序技术措施1.1.1 消防报警系统及联动系统的施工程序遵循以消防控制中心为中心向其它区域辐射布置的原则，做到建筑内各部位报警点与消防中心百分之百通讯正常。

总体施工程序如下。

预埋管→线路检查→检测线路→安装报警设备→各报警主机安装→网路接线及系统调试→竣工验收1.1.2 预埋管敷设（1）为使火灾报警系统和消防通讯系统之间独立工作，互相之间不产生干扰，采取两个系统单独敷设管路，不共用管路，使各系统运行可靠。

（2）检查是否有电线管、穿线盒的遗漏，有无堵塞和位置错误。

（3）一旦发现问题，立即组织人员进行整改，将预埋问题消除在萌芽状态。

（4）应根据预留、预埋图纸确定每一预留、预埋点的准确参考基准点，此基准参考点应不属于土建工程中不易出现平面坐标或标高偏差的点位。

（5）预留、预埋件应配合钢筋捆扎固定，在绑扎钢筋时根据位置数据调整位置。

1.2 消防报警系统及联动系统的调试（1）火灾自动报警系统的调试应先对探测器、火灾报警控制器、火灾警报装置和消防控制设备等进行通电检查，正常后方可进行系统调试。

探测器应用专用器械（发烟器或发热器）对探测器逐个进行试验，探测器报警，确认灯常亮，控制器所报出的位置数据符合图纸及《自动报警系统地址编码表》中的内容；拆除任一个探测器，控制器应在30秒内报出代表该部位的故障信号。

手动报警器应用专用测试钥匙或手按报警开关，确认灯常亮，控制器所报出的位置数据符合图纸及《自动报警系统地址编码表》中的内容；拆除手动报警器的引线，控制器应在30秒内报出代表部位的故障信号。

（2）输出模块（包括联动其它设备、警铃等用途）利用控制器单点的操作功能，逐个测试输出模块的动作情况，并检查联动功能的效果，应符合设计要求，防火阀等耗电较大的联动试验应按可能驱动的最大数量进行试验，以验证系统电源负载能力及沿程压降不影响联动的可靠性。
