城市轨道交通火灾自动报警系统和消防灭火系统一、火灾自动报警系统1、FAS的组成FAS由火灾报警控制器、火灾探测器、手动报警按钮和声光报警器等组成。
（1）火灾报警控制器火灾报警控制器是FAS的核心组成部分。
火灾报警控制器的主要功能有为火灾探测器提供稳定的工作电源，监视探测器及系统自身的工作状态，接受、转换和处理火灾探测器输出的报警信号，进行声光报警，指示报警的具体部位及时间，执行相应的辅助控制等任务。
（2）火灾探测器火灾探测器是能对火灾参数（如烟雾、温度、火焰辐射和气体浓度等）进行响应，并自动产生火灾报警信号的器件。
火灾探测器一般有感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合式火灾探测器五种基本类型。
（3）手动报警按钮手动报警按钮是以手动方式生成火灾报警信号，启动火灾自动报警系统的器件。
（4）声光报警器声光报警器是FAS中用以发出区别于环境声、光的火灾警报信号的装置，如警铃、警笛等。
声光报警器以声、光音响方式向报警区域发出火灾警报信号，以警示人们采取安全疏散和灭火救灾措施。
2、FAS的功能FAS由设置在控制中心的中央监控管理级、车站（车站与车辆段）监控管理级、现场控制级，以及相关网络和通信接口等环节组成。
FAS的功能可分为中央级、车站级和现场级三个层次功能。
（1）中央级功能中央级功能主要是实现城市轨道交通全线各车站、区间隧道、控制中心大楼、车辆段和主变电所等下属所有区域范围内火灾的监视、报警、控制及其他系统的消防联动，在火灾发生时承担全线灭火指挥任务。
（2）车站级功能车站级功能主要是实现车站及相邻半个区间隧道范围内火灾的监视、报警、控制，以及其他系统的消防联动。
车站级火灾报警控制器随时监控和接收各探测点的报警信号，可发出声光报警信号，并能自动或手动执行对有关消防设施的联动控制。
模拟图形显示终端按照车站建筑平面分级、分区显示本站消防系统的详细信息，并能够实时打印、输出各种有关数据报告。

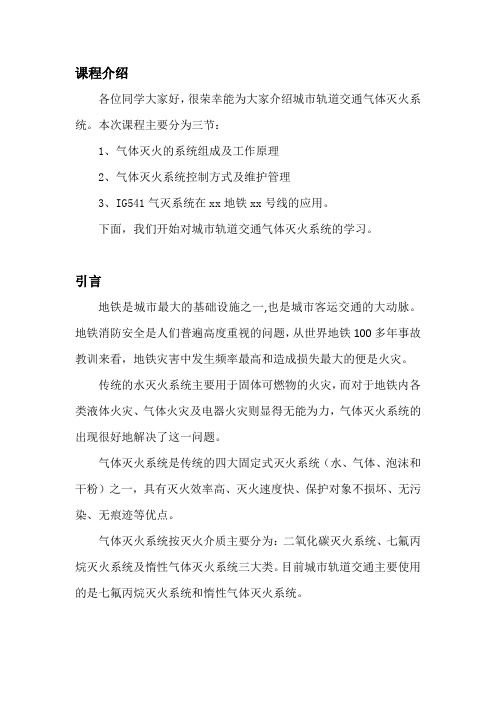

课程介绍各位同学大家好，很荣幸能为大家介绍城市轨道交通气体灭火系统。
本次课程主要分为三节：1、气体灭火的系统组成及工作原理2、气体灭火系统控制方式及维护管理3、IG541气灭系统在xx地铁xx号线的应用。
下面，我们开始对城市轨道交通气体灭火系统的学习。
引言地铁是城市最大的基础设施之一,也是城市客运交通的大动脉。
地铁消防安全是人们普遍高度重视的问题，从世界地铁100多年事故教训来看，地铁灾害中发生频率最高和造成损失最大的便是火灾。
传统的水灭火系统主要用于固体可燃物的火灾，而对于地铁内各类液体火灾、气体火灾及电器火灾则显得无能为力，气体灭火系统的出现很好地解决了这一问题。
气体灭火系统是传统的四大固定式灭火系统（水、气体、泡沫和干粉）之一，具有灭火效率高、灭火速度快、保护对象不损坏、无污染、无痕迹等优点。
气体灭火系统按灭火介质主要分为：二氧化碳灭火系统、七氟丙烷灭火系统及惰性气体灭火系统三大类。
目前城市轨道交通主要使用的是七氟丙烷灭火系统和惰性气体灭火系统。
第一节气体灭火系统组成及工作原理气体灭火系统通常由灭火剂储瓶、驱动气体瓶组、单向阀、选择阀、减压装置、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道关键及吊钩等组成。
当防护区发生火灾时，产生的烟雾、高温和光辐射使感烟、感温、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。
另外，压力开关可以监测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈，则说明系统存在故障，值班人员应在接到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。
铁路消防安全培训教材在我们日常生活中，铁路消防安全是非常重要的一项工作。
为了确保铁路运输过程中人员和财产的安全，铁路部门不断加强对职工的消防安全培训。
本教材将系统介绍铁路消防安全培训的相关知识和操作技能，以提高职工的消防安全意识和应对突发火灾事件的能力。
第一章消防安全基础知识1.1 火灾的基本概念和分类1.2 火灾的危害及造成的后果1.3 火灾的蔓延方式和特点1.4 火灾的防控原则和基本方法第二章铁路消防设施和装备2.1 火灾报警系统2.1.1 独立烟感和温感的功能和安装位置2.1.2 火灾报警设备的操作流程2.2 消防器材的种类和使用方法2.2.1 灭火器的分类和使用注意事项2.2.2 消防栓的结构和使用步骤2.3 逃生器材的使用方法和注意事项2.3.1 火灾逃生通道的设置和保持畅通2.3.2 安全出口的标识和使用方法第三章火灾应急处理与自救逃生3.1 火灾应急预案和组织结构3.2 火灾应急处理流程和注意事项3.3 自救逃生的基本原则和方法3.3.1 火灾发生时的自救逃生技巧3.3.2 烟雾中的逃生方法和措施第四章铁路消防事故案例分析4.1 火灾事故的案例分析4.1.1 火灾事故原因及其教训4.1.2 火灾事故处理过程和结果4.2 火灾事故中的成功案例4.2.1 及时有效的防控措施和处置方法4.2.2 迅速有序的应急组织和信息发布第五章铁路消防安全考核和培训的重要性5.1 铁路消防安全考核制度和标准5.2 铁路消防安全培训的内容和方式5.3 铁路消防安全培训的效果评估5.4 消防安全培训的持续改进和措施结语本教材通过对铁路消防安全的基本知识、设施装备、应急处理、事故案例以及培训考核等方面的系统介绍，旨在提高铁路职工的消防安全技能和应对火灾事故的能力。
只有通过定期的消防安全培训，加强职工的安全意识，才能有效防范火灾事故的发生，确保铁路运输的安全有序进行。
希望通过本教材的学习和应用，能够为铁路职工创造更安全的工作环境，为铁路运输的可持续发展做出贡献。
城市轨道交通消防安全培训课件一、介绍城市轨道交通消防安全培训课件旨在提高轨道交通工作人员对火灾和突发事件的应对能力，确保乘客和员工的安全。
本课件将介绍城市轨道交通系统的消防安全措施和应急预案。
二、轨道交通消防安全问题概述城市轨道交通作为一种大规模的交通工具，面临着多种火灾和安全风险。
包括但不限于列车火灾、乘客失火行为、设备故障引发的火灾等等。
了解这些问题的发生原因和常见情况，可以帮助轨道交通工作人员更好地应对突发事件。
三、城市轨道交通消防安全措施城市轨道交通系统在设计和运营过程中，通常采取一系列的消防安全措施来保障乘客和员工的生命财产安全。
本节将介绍一些常见的措施，包括： - 火灾报警系统 - 自动喷水灭火系统 - 防烟系统 - 火灾演练和培训四、城市轨道交通突发事件应急预案在发生火灾或其他突发事件时，轨道交通系统需要有有效的应急预案来确保人员的安全疏散和灾害控制。
本节将介绍一些常见的应急预案，包括： - 疏散计划和指示 - 火灾报警流程 - 应急通讯系统五、灾后处置和善后工作在灾难发生后，轨道交通系统需要进行灾后处置和善后工作，以确保路线的正常运营和安全。
本节将介绍一些常见的灾后处置措施，包括： - 事故调查 - 损失评估和报告 - 设备修复和更新六、乘客安全教育和宣传除了城市轨道交通工作人员，乘客也需要了解火灾安全和应急措施。
本节将介绍一些针对乘客的安全教育和宣传措施，包括： - 安全宣传广告牌和海报 - 乘客安全手册 - 安全宣传活动七、结语通过本课件的学习，轨道交通工作人员可以更好地了解城市轨道交通系统的消防安全措施和应急预案，提高应对火灾和突发事件的能力，确保乘客和员工的安全。
同时，乘客也可以通过安全教育和宣传活动，增加对火灾安全的认识，做好自身的应急准备。
以上为城市轨道交通消防安全培训课件的大纲，具体内容将在课程中详细展开。
