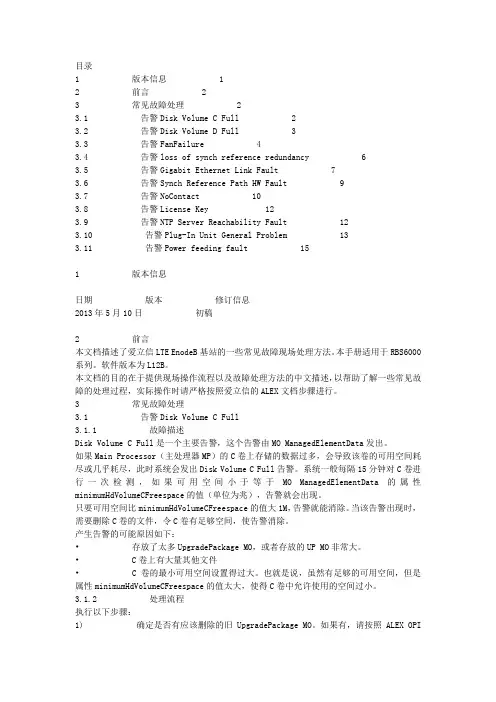

常见爱立信基站告警处理方法

常见告警处理

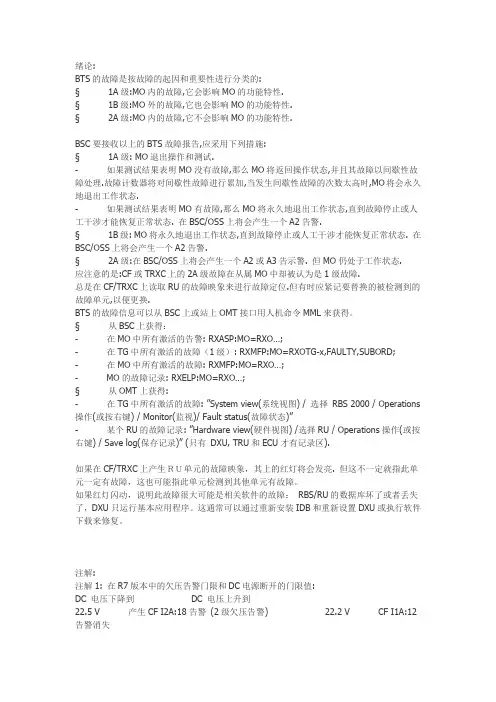

A1类告警

CP FAUL T

一、告警产生原因：

CP FAULT一般是位于CPS或MAU中的硬件故障。当系统发现一个永久性故障或三个相同类型的暂时性故障或暂时性故障出现频率太高时，MAS 的软件就会产生CP FAULT的告警。

二、告警处理流程：

具体告警处理和操作规程请参考B-MODULE ALEX相应的OPI。以下为主要操作步骤：

当CP FAULT告警出现时，首先察看CP的状态，若状态为

CP STATE

MAU SB SBSTATE

NRM B WO

为正常状态，此类的CP FAULT是A3或A2告警，则留到晚上低话务量时处理；其余均为不正常状态，必须马上根据OPI：CP FAULT的ACTIONS进行现场处理。

CP FAULT的诊断测试：

（1）.无怀疑板块列出。

（2）.有怀疑板块列出。

a. 错误类型为Permanent(永久性)。根据提示选择最怀疑板块，准备现场更换。

b. 错误类型为Temporary(临时性)。

若所有的最怀疑板块在最近30天内都换过，则用：

若尚有板块可以更换，则参照错误类型为Permanent进行。

在进行现场操作时，故障管理人员对CP的结构、性能和应急措施因相当的清楚, 以避免因操作不当,造成直接的经济损失。

在修理过程种，故障管理人员要仔细确认REPCI的诊断结果, MAG和PCB的准确名称和位置, 若选错MAG和PCB,不但RECCI不能修过, 且会引起A1的CP FAULT和一侧CP的单边。

此刻系统将所需换的板子隔离出来，我们根据提示，按顺序关电，换板，再开电。

BLOCKING SUPERVISION

一、告警产生原因：

中继闭塞监测告警，通过指令设置告警门限：〈BLURC：R=，ACL=，LVB=；如路由中NBLO（DEV闭塞数）大于告警门限值便会发生此告警。

二、告警处理流程：

1．STRSP:R=r;

2．STRDP:R=,STATE=BLOC;显示闭塞的DEV

3．EXDEP:DEV=dev; 显示dev对应的SNT,从而找出对应的DIP

4．DTSTP:DIP=;NTSTP:SNT=;检查DIP、SNT状态。

5．若DIP状态为ABL，说明传输中断，报传输人员处理

CCITT7 SIGNALLING LINK FAILURE

一、告警产生原因：

信令被激活状态下无法正常服务或信令出错后无法恢复正常

二、告警处理流程：

1．查看信令链路状态：

C7LTP：LS= ；

2．将故障SLC进行闭解：

C7LAE：LS= ，SLC= ；

C7LAI：LS= ，SLC= ；

3．若闭解无效则查看信令链路数据：

C7LDP：LS= ；

EXDEP:DEV= ；查看SNT

NTCOP:SNT= ;找到DIP

DTSTP:DIP= ;看DIP状态

若DIP为ABL则报传输处理，若DIP为WO，

EXSCP:NAME= ;看信令所在半永久状态，若状态为ACT则联系对端局闭解或删定信令链路，若状态不为ACT则删定半永久连接，具体操作见

“SEMIPERMANENT CONNECTION FAUL T”

如进行以上操作后，告警仍没有清除，报故障管理人员

CCITT7 DESTINA TION INACCESSIBLE

一、告警产生原因：

信令网中的某个信令点无法被访问，即信令点不可及告警。如某一SP瘫掉，或到某一SP的LINK全部中断，没有迂回信令路由的情况，产生此告警。该告警

一般会伴随“CCITT7 SIGNALLING LINK FAILURE”出现

二、告警处理流程：

C7LTP:LS= ;

以下同处理“CCITT7 SIGNALLING LINK FAILURE”告警步骤

CCITT7 LINK SET SUPERVISION

一、告警产生原因：

两个交换局之间有多条信令链路，通过指令设置告警门限：

二、告警处理流程：

1．去、激活告警的信令链路：

2．根据告警内容，判断是否由传输故障引起：

C7LDP:LS=ls; 查信令的一些参数

EXDEP:DEV=dev; DEV对应的SNT

NTCOP:SNT=snt; SNT对应的DIP

DTSTP:DIP=dip; 传输是否中断

DTQUP:DIP=dip; 传输是否误码

NETWORK SYNCHRONIZATION FAUL T

一、告警产生原因：

网络同步采用主从方式，外部时钟是通过话务数字链路接入到ETC板，由ETC板识别出帧同步信息，产生一个8KHZ的信号分别接入三个时钟模块（CLM），经锁相环调整，输出三个互不相干的时钟信号到接收模块（TSS、SPM），由接收模块择优选用。交换机自身有一个时钟模块，为参考时钟模块（RCM），参考时钟模块是由晶体振荡源组成的时钟，主要用于交换机的备用时钟源，CLM-1 和CLM-2相位锁定为CLM-0（MASTER），当CLM－0输出值较大时，CLM－1、CLM－2

跟随CLM－0导致输出值偏差较大，导致NETWORK SYNCHRONIZATION FAULT。日常维护中必须对交换机的CLM进行检查、调整，保证其工作在正常值2048+－200范围内。

二、告警处理流程：

NSSTP;查看CLOCK-REFERENRE 状态。

NSDAP; 查看网同步时钟数据

GSCVP; 查看CLM的值

NSBLI;闭掉

NSTEI;测试

NSBLE;解闭

如测试不通过，需由故障管理人员根据相关告警信息进行处理。测试正常解闭后该时钟参考源会处于UPD状态，此过程约需12小时。

EXTERNAL ALARM

一、告警产生原因：

交换机某些重要的辅助设备，如：电源、风扇，以及基站的天线等发生故障时，在交换机上产生相应的外部告警。

二、告警处理流程：

具体告警处理和操作规程请参考B-MODULE ALEX相应的OPI。以下为主要操作步骤：

1．若出现的外部告警为电源告警，则应立即通知相关人员到达现场检查电源设备；

2．若为其他外部告警：

（1）则用ALRDP：DEV=ALEX2—；查询外部告警相关参数；

（2）闭解外部告警：BLEAI：DEV=ALEX2—；

BLEAE：DEV=ALEX2—；

（3）若闭解后告警重新出现，则要通知相关人员到达现场处理硬件故障。

SP UNIT FAUL T

一、告警产生原因：

SP（支持处理）单元发生故障。

二、告警处理流程：

具体告警处理和操作规程请参考B-MODULE ALEX相应的OPI。以下为主要操作步骤：

因主要涉及硬件修理，故由故障管理人员操作。

1．查看两个NODE（NODE A和NODE B）的状态：

IMLCT：SPG=0；（假设SPG=0发生故障）

IMCSP；

END；

2．如果出错的是执行侧（EX），则进行测试：

RESUI：SPG=0，NODE= ；

3．若测试通过则将其解开：

BLSNE：SPG=0，NODE= ；

4．若出错的为备用侧（SB），则将其闭掉：

BLSNI：SPG=0，NODE= ；

显示检测报告：DISFP：SPG=0，NODE= ；

若未有错误单元列出则执行2、3步骤，若有错误单元列出则：

RESUP：SPG=0，NODE= ；找出错误单元进行硬件修理，修理成功后执行步骤3。

FILE PROCESS UTILITY AUTOMATIC TRANSFER FAILURE 一、告警产生原因：

具有FPU功能的文件自动传送失败。

二、告警处理流程：

ALLIP;

根据告警内容确认是什么文件出现告警。

IMLCT: SPG=X; (0 或 1)

ILLUP;

ILNPP (: PORT=ALL);

END;

相应的端口是否ABL, 若ABL进行闭解：

IMLCT: SPG=X; (0 或 1)

ILBLI: PORT=X-X-X-X;/ ILBLI: NP=X-X-X-X;

ILBLE: PORT=X-X-X-X;/ ILBLE: NP=X-X-X-X;

ILNPP (: PORT=ALL);

若端口状态仍为ABL,确认硬件损坏,需要更换硬件处理.

若端口状态WO，表示端口状态正常，则进行人工传送文件：

INFUP: FILE=XXX;

INFSP: FILE=XXX, DEST=YYY;

INFTI: FILE=XXX-AAA, DEST=YYY;

INFSP: FILE=XXX, DEST=YYY;

SWITCHING NETWORK TERMINAL FAUL T

一、告警产生原因：

1．SNT和GROUP SWITCH之间接口错误被检测到；

2．SNT的外部硬件设备或SNT和外部设备间的接口错误被检测到；

3．SNT单元硬件板子被检测到错误。

二、告警处理流程：

1．闭掉相应SNT：

NTBLI：SNT= ；

2．测试SNT，找出故障原因：

NTTEI：SNT= ；

3．若有被怀疑硬件列出，交故障管理人员处理，更换硬件后继续测试SNT。若测试通过则解闭SNT：

NTBLE：SNT= ；告警清除。

GROUP SWITCH FAUL T

一、告警产生原因：

GROUP SWITCH被检测到有错误。

二、告警处理流程：

1．检查故障单元状态。有3种设备类型：Clock Module (CLM) 、Space Switch Module (SPM) 、Time Switch Module (TSM) 。

2．TSM故障的处理步骤：

1）查看所有TSM状态 GSSTP: TSM= ；

2）闭掉有故障的单元GSBLI：TSM= ；

3）测试该TSM GSTEI：TSM= ；

4）若测试结果有错误单元列出则更换硬件，若无则解开TSM：

GSBLE：TSM= ；若测试结果为硬件故障，交故障管理人员更换硬件处理。3．SPM故障的处理步骤：

注意：对SPM进行闭塞测试时，有可能会引起相关半平面的TSM也同时闭塞，因此对SPM的操作需在话务闲时进行。

1）查看所有SPM状态 GSSTP: SPM= ；

2）闭掉有故障的单元GSBLI：SPM= ；

3）测试该SPM GSTEI：SPM= ；

4）若测试结果有错误单元列出则更换硬件，若无则解开SPM：

GSBLE：SPM= ；若测试结果为硬件故障，交故障管理人员更换硬件处理。4．CLM故障的处理步骤：

1）ALLIP;查看是否有与CLM相关的EM FAULT告警。如有，先参照EM FAULT 处理流程修理EM。修理不成功，交故障管理人员更换硬件处理。

2）没有上述告警，可对故障的CLM进行测试：

闭掉有故障的单元GSBLI：CLM= ；

测试该CLM GSTEI：CLM= ；

若测试结果有错误单元列出则更换硬件，若无则解开SPM：

GSBLE：CLM= ；若测试结果为硬件故障，交故障管理人员更换硬件处

理。

注意：CLM发生故障时，若同时有SPM处于WO/S状态，除测试列出的错误单元外，两者之间的接口板和连线也有可能会存在问题。

5．若某TSM、SPM、CLM频繁出现告警，但通过闭解操作又能修复，需通知故障管理人员进行进一步测试和故障定位。

DIGITAL PATH QUALITY SUPERVISION

DIGITAL PATH UNA V AILABLE STATE FAUL T

一、告警产生原因：

传输质量降低，出现误码、滑码等数量超过定义的监测值，即产生上述告警。

二、告警处理流程：

DTSTP:DIP=dip; 显示该DIP状态

DTQUP:DIP=dip; 显示该DIP是否有误码等

DTQSR: 清除误码等

Synchronous Digital PA TH QUALITY SUPERVISION

一、告警产生原因：

传输质量降低，出现误码、滑码等数量超过定义的监测值，即产生上述告警。由于光纤传输质量稳定，上述告警平时较少出现。在遇光缆割接或环路倒换时会出现大量上述告警。

二、告警处理流程：

TPSTP:SDIP=sdip; 显示该SDIP状态

TPQUP:SDIP=sdip; 显示该SDIP是否有误码等

TPQSR: 清除误码等

Synchronous Digital PATH F AUL T

TPSTP:SDIP= ; 显示该SDIP状态

1、若出现MS-0或MS-1状态为ABL则

TPBLI:SDIP= ,MS= ;

TPBLE:SDIP= ,MS= ;闭解MS

PWFSI：

2、若出现VC12-XX状态为ABL

TPCOP:SDIP= ;找出VC12-XX对应的DIP，到传输资料中查找该DIP是否为在用的。如为在用的则报传输处理，如不在用的则

DTBLI:DIP= ;

TPBLI:SDIP= ,LP= ;闭掉该VC12

RADIO TRANSMISSION GB INTERFACE FAULT

一、告警产生原因：

BSC中“GB”接口告警，常见的有两种情况，一是NS层被闭塞掉，一是NSVC 拥塞或被禁止状态。

二、告警处理流程：

1．NS层被闭塞的情况，一般由SGSN设备告警造成，需故障管理人员处理。2．当NSVC告警时，首先检查相关DIP和SNT 状态，正常状态则闭解NSVCI：〈RRVBI：NSVCI=；〈RRVBE：NSVCI=；

3．将相关RP进行分离、闭解：

EXRPP:RP=ALL;(RP类型为RPP的即是)

FCRWS:RP=,SEP=YES;

BLRPI:RP=;

BLRPE:RP=;

4．仍不好，进行NSVCI的重定义：

〈RRGBP；

〈RRVBI：NSVCI=；

〈RRNSE：NSVCI=；

〈BLODI：DEV=；

〈RRNSI：NSVCI=，DEV=，NUMDEV=，DLCI=；

〈RRVBE：NSVCI=；

〈BLODE：DEV=；

〈RRGBP；

NM ROUTE ASR SUPERVISION

一、告警产生原因

路由上话务应占比低于告警门限值。一般在凌晨话务闲时会产生，能自动恢复，不需处理。

二、告警处理流程：

如该告警在话务忙时出现，或频繁出现，需通知故障管理人员处理。

A2类告警

SEMIPERMANENT CONNECTION FAUL T

一、告警产生原因：

在交换机GS内，用于连接PCM信道和信令终端的DEV就是半永久连接。它只能使用指令来断开。一般情况是由于传输中断而引起此告警。

二、告警处理流程：

EXSCP:NAME=; 查看半永久连接的DEV数据（该DEV用在DIP和ST上）。

根据相关告警信息，由故障管理人员处理硬件故障。硬件恢复正常后，告警清除。如无其他相关告警，半永久连接未恢复，可重定义半永久连接：

EXSPI:NAME=;

EXSSI:DEV1=;

EXSSI:DEV2=;

EXSPE;

EXSCI：NAME=，DEV=；

PORT BLOCKED

一、告警产生原因：

当端口存在故障时（例如无法解闭端口、无法读取端口配置文件、端口发出或收到一个FRMR帧，端口出现硬件故障等，具体分类详见ALEX）,会产生此告

警。

二、告警处理流程：

具体告警处理和操作规程请参考B-MODULE ALEX相应的OPI。以下为主要操作步骤：

1、根据PORT BLOCKED告警中ALARMINFO内容在ALEX中查找对应处理步骤。

2、以ACTIVATION FAILED为例，操作步骤如下：

IMLCT:SPG=;

ILNPP:检查网络端口数据

ILLUP:检查LU数据

3、数据正确的话进行闭解端口ILBLI:PORT=; ILBLE:PORT=;远程处理时，如果闭解端口后不能清除告警，需要由故障管理人员进行进一步的修理。

4、如果闭解端口后告警没有清除，可用ILLTI进行测试。如果仍然无法清除告警，可将PORT数据、LU数据删除后重新定义。

5、删除PORT数据

IMLCT:SPG=;

ILBLI:NP=;/ILBLI:PORT=;

ILSLR:NP=;/ILSLR:PORT=;

1、删除LU数据

IMLCT:SPG=;

IMHWP[:NODE=node];检查设备是IOG11还是IOG20

2、如果是IOG11采取以下步骤：

IMLCT:SPG=;

ILLUP:LU=ALL;检查主备用LU的状态

ILBLI:LU=;将主备用的LU人工关闭

ILLUR:LU=;删除LU数据

ILLUI:LU=lu,CHAR=char[,TWIN];定义LU数据

ILBLE:LU=;将LU人工解闭

ILSLI:NP=np,PROT=prot,RATE=rate;定义NP、PORT数据

ILSLC:NP=,;根据需要修改端口参数

ILBLE:NP=;/ILBLE:PORT=;解闭端口

BLOCKING SUPERVISION OF DEVICE

一、告警产生原因：

某些路由上定义了闭掉设备数目监测告警。如果一条路由上发现太多的设备闭掉，高于设置的门限，BLOS就会产生一个告警，告警级别依赖于命令的设置。

二、告警处理流程：

具体告警处理和操作规程请参考B-MODULE ALEX相应的OPI。以下为主要操作步骤：

1、暂停该路由监测：

BLURE:R=r...[,PERM];

2、显示dev对应的SNT,从而找出对应的DIP

EXDEP:DEV=dev;

另外可以查看传输告警

3、依次闭掉相应的设备：

BLODI:DEV=dev...;

4、解闭相应的设备：

BLODE:DEV=dev...;

5、复位该路由监测：

BLURI:R=r...;

执行以上操作后若不能清除告警，需故障管理人员进行处理。

HLR SUBSCRIBERS WITH INCOMPA TIBLE DATA SUPERVISION

一、告警产生原因：

当不匹配的用户数量达到先前设定的门限值时，告警产生。

二、告警处理流程：

报送帐务班进行更改

INFINITE FILE END WARNING

一、告警产生原因：

无限连续文件满或写入失败。

二、告警处理流程：

1、使用IOIFP查看子文件的状态。

IOIFP:[FILE=file]；如果为计费文件（TTFILE），通知故障管理人员处理。统计文件再执行以下操作：

1、使用INFSP查看文件传送情况。

INFSP:FILE=file[-subfile[-gen]],DEST=dest,[,ORDER=order][,IO=io];

与故障管理人员确认为垃圾子文件后，执行以下操作将其删除。

2、使用INFUP查看FPU功能。

INFUP：FILE= file[-subfile[-gen]]，DEST=dest；

3、如有FPU功能，需先取消。

INFUE:FILE= file[-subfile[-gen]]；

4、删除文件。

INFIR：FILE=file[-subfile[-gen]]；告警清除。

VOLUME LIMIT EXCEEDED

一、告警产生原因：

每个VOLUME在硬盘上都定义了一定的空间大小，并且设置了容量门限值。当VOLUME下的子文件容量大于该门限值时就会产生VOLUME LIMIT EXCEEDED告警。

二、告警处理流程：

1、检查告警中所示卷标的数据：

INMCT:SPG=0;

：INVOP[:VOL=vol];

2、如卷标名是RELVOLUMSW,则执行以下指令查看该卷标下的子文件列表：

INMCT:SPG=0;

:INFIP:FILE= RELCMDHDF;

其他卷标名用指令INFIP:VOL= ;

3、与故障管理人员确认是否需要对文件进行保存。如需要，由故障管理人员

保存：

将子文件保存，保存方法有2种：一是人工传送、二是拷贝到光盘上。

INFTI:FILE=file,DEST=dest[,EQUIP=equip][,REVERSE]

[,FILEID=fileid,RULE=rule];

INFMT:[SPG=spg,]DEST=dest,VOL1=vol1[,COPIER=copier];

4、不需要保存的文件，直接删除，使卷标的已使用容量小于设置的门限值。

INFUE:FILE=;（有FPU功能的文件先进行该功能的清除）

INFIR:FILE=file;

END;

LINE UNIT BLOCKED

一、告警产生原因：

LU闭塞。

二、告警处理流程：

3、进入DCS子系统

IMLCT：SPG=spg；

4、查看LU板状态：

ILLUP：LU=lu；

5、人工闭LU板：

ILBLI：LU=lu；

6、解闭LU板：

ILBLE：LU=lu；若执行以上操作后，告警仍未清除，交故障管理人员进行硬件检测处理。

SIZE ALTERATION OF DATA FILES SIZE CHANGE REQUIRED

一、告警产生原因：

存储数据的SIZE不够。

二、告警处理流程：

1、查看出现SIZE告警的SAE：

DBTSP：TAB=SAACTIONS；

2、查看出告警的SAE、BLOCK的NI值：

SAAEP：SAE=sae，[BLOCK=block]；

3、自动扩SIZE：

SAALI；

4、如果不成功，手动扩

SAAII：SAE=sae，BLOCK=block，NI=ni；告警清除。

将以上操作做好LOG，交故障管理人员进一步分析。如同一个SIZE频繁出现告警，需及时通知故障管理人员处理。（故障管理人员应对产生告警的SIZE 具体作用以及该SIZE拥塞的相关影响进行分析。通过这种分析，可以及时地了解网络的状态及相关话务模型的趋势。并且由于执行过SAAII指令增加SIZE值，故在闲时需要做一个人工软件备份）

RP FAUL T

一、告警产生原因：

RP 发生硬件故障时会产生上述告警。

二、告警处理流程：

修理所用指令如下:

如果修理不成功，一般为RP硬件故障，交故障管理人员处理。

更换RP硬件时需注意:

1. RP所属的类型.

2. 202型设备需注意RP的位置,电缆。

3. 指令SARPI是对BYB501串型BUS的操作。

当RP FAULT告警出现时，应根据OPI操作流程得出要更换的硬件,进行替换。

当需要中断BYB501机框上一侧串行RP BUS的连接时,则需用指令SARPI防止RP BUS中断对CP运行的干扰,操作结束后, 用指令SARPE恢复。

EM FAUL T

一、告警产生原因：

EM（ Extension Module）是交换机中最小的控制单元。EM有可能是ETC，TSM 或其他单元，当EM有故障时，EM FAULT 告警产生。

二、告警处理流程：

如闭解EM无效，进行软件修理：

如果修理不成功，一般为EM硬件故障，交故障管理人员处理。

BACKUP INFORMATION FAUL T

一、告警产生原因：

系统备份功能中产生错误或有制约时产生上述告警。

二、告警处理流程：

在话务闲时做一次系统备份SYBUE；

SYBUP:FILE=RELFSW*;

SYBFP:FILE;

SYTUC;

SYBUI:DISC;打开自动DUMP。

若进行上述操作后，告警仍然不能清除，需要故障管理人员处理。

SOFTWARE ERROR

一、告警产生原因：

交换机出软件错误。

二、告警处理流程：

1、查看软件错误修复情况：

SYRIP：SURVEY；

2、手动清除告警：

SYRAE：RECTYPE=SOFTERROR；或：

SYRAE：EVENT= event；告警清除。

ALI FAULT

一、告警说明：

ALI是IOG的组成部分，一般告警接口单元故障时产生该告警。

二、告警处理流程：

1．查看告警触发条件

ALDIP;

2．闭掉该ALI

ALBLI:ALI=ali;

3．解闭ALI

ALBLE:ALI=ali;告警清除。

如执行以上操作后告警仍不能清除，则交故障管理人员检测硬件，进一步处理。

APPLICATION DETECTED SOFTWARE ERROR

一、告警产生原因：

交换机产生的软件错误被某些应用检测到就会产生一个告警，告警级别依赖于命令的设置。

二、告警处理流程：

1、显示软件错误恢复信息：

SYRIP:SURVEY;

2、SYRIP:EVENT=;将处于ACTIVE状态的EVENT的内容做好LOG，提供爱立信银牌进行分析，查找错误原因。

3、SYRAE:EVENT= ; 清除该告警。

PVC SET-UP FAILURE

一、告警产生原因：

该功能由Data Communication Subsystem (DCS)实现。此告警产生有多种原因，例如无法从硬盘上载入A侧的PVC信息，B侧的协议无法处理PVC服务等。

二、告警处理流程：

1、根据告警显示内容中的错误类型参照ALEX进行处理操作。

2、下面以“ACCESS BARRED”错误类型为例，操作步骤如下：

IMLCT:SPG=;

/ \

| / \|

| |NTN=ntn...||

ILACP|:+ +|;检查通路参数

| |CUG=cug ||

| \ /|

\ /

ILBLI:NP=;/ILBLI:PORT=;将端口人工闭塞

更改NTN的通路：

ILACC:NTN=ntn +[,PRI=pri][,ICB=icb][,OCB=ocb][,IAC=iac][,OAC=oac]+;

ILBLE:NP=;/ILBLI:PORT=;将端口人工解闭，观察告警是否消失。

AUDIT FUNCTION THRESHOLD SUPERVISION

一、告警产生原因：

交换机定义了CP存储器（PS、DS、RS）占用情况和SAE文件使用监测告警。如果CP存储器（PS、DS、RS）占用或SAE文件大小高于设置的门限，就会产生一个告警，告警级别依赖于命令的设置。

二、告警处理流程：

1、告警信息TEST决定处理步骤（一般TEST=110）：

2、显示文件使用日志：

AFTSP:TEST=110,LOG;

3、根据得到的SAE值进行自动扩SIZE：

SAALI;

4、若自动扩不成功，则进行人工扩SIZE：(需先和爱立信银牌确认扩充方法)

SAAII:SAE= ,NI= ;

5、重复以上2-4步骤，直到所有SIZE扩完：

6、告警处理完毕,话务闲时做一次人工Dump。

A3类告警

CCITT7 DISTURBANCE SUPERVISION LIMIT REACHED

一、告警产生原因：

7号信令扰动监测。

二、告警处理流程：

1、ALLIP;

2、查看扰动数据：

C7DSP：ENUM=enum；

3、将告警计数器RESET：

C7DSR：ENUM=enum；告警清除。

“C7 event” 报告是对七号信令网络安全监测的重要手段, 在日常维护工作中, 应根据需要激活相应的C7 event 报告。有个别ENUM对话务有影响：110、120、132、133、145、207，出现以上ENUM告警时由故障管理人员进行处理。

HLR AUTHENTICATION DA TA REQUEST FAUL T

一、告警说明：

HLR认证数据请求故障，一般当AUC向HLR提请认证数据失败时产生该告警。

二、告警处理流程：

LTE常见告警故障分析

LTE常见告警故障分析 1.1光口接收链路故障 原因分析： ?光纤有损坏 ?光模块问题 ?ODF架处法兰盘有光损 ?近端、远端之间的线路故障 处理方法： ?根据所出的光口接收链路故障的位置(基带处理板光口或RRU光口)更换相应的光纤 ?同上，更换相应的光模块 ?排除以上2种原因外，可试更换光纤连接处的法兰盘 ?可通过在远近端处互相发光、收光，以此判断线路是否存在故障 1.2RRU链路断 原因分析： ?RRU掉电 ?光路故障 ?光模块损坏 ?基带板故障引起RRU链路断 处理方法： ?检查RRU是否上电 ?如果RRU正常上电，排除光模块或光路是否有光损

?观察基带板指示灯闪烁状态是否正常，如异常，则先插拔基带板使其复位；如果以上因素全都排除，则更好RRU 1.3天馈驻波比异常 原因分析： ?RRU通道接口与天线端口之间连接的跳线未连接好 ?设备接口渗进雨水 ? RRU与天线端口之间连接的跳线有损坏 ?RRU内部出现故障 处理方法： ?检查RRU通道接口与天线端口之间连接的跳线是否连接好，重新连接 ?检查RRU故障通道口内是否有渗进雨水，如有，需清理干净；另外设备被雨水浸泡后会有所腐蚀生锈，可用砂纸打磨后重新连接 ?如无以上情况，请尝试更换跳线，之后重启RRU，查看是否还会出现驻波比告警 ?通过以上操作后再出现，直接更换RRU 1.4天线校正失败 原因分析： ?LTE天线校正序列发射电平上下行为同一个DV参数，经过研发部门分析600版本中默认的下行校正序列发射电平过大，有可能会导致部分RRU校正序列接收电平饱和，导致校正失败。 处理方法： ?修改DV参数降低校正序列发射电平后，可以规避由此造成的天线校正失败问

常见仪表常见故障及处理办法

仪表常见故障检查及分析处理 一、磁翻板液位计： 1、故障现象：a、中控远传液位和现场液位对不上或者进液排液时液位无变化；b、现场液位计和中控远传均没有问题的情况下，中控和现场液位对不上； 2、故障分析：a、在确定远传液位准确的情况下，一般怀疑为液位计液相堵塞造成磁浮子卡住，b、现场液位变送器不是线性； 3、处理办法：a、关闭气相和液相一次阀，打开排液阀把内部液体和气体全部排干净，然后再慢慢打开液相一次阀和气相一次阀，如果液位还是对不上，就进行多次重复的冲洗，直到液位恢复正常为止；b、对液位计变送器进行线性校验。 二、3051压力变送器：压力变送器的常见故障及排除 1)3051压力变送器输出信号不稳 出现这种情况应考虑A.压力源本身是一个不稳定的压力B.仪表或压力传感器抗干扰能力不强C.传感器接线不牢D.传感器本身振动很厉害E.传感器故障 2)加压变送器输出不变化，再加压变送器输出突然变化，泄压变送器零位回不去,检查传感器器密封圈，一般是因为密封圈规格原因(太软或太厚)，传感器拧紧时，密封圈被压缩到传感器引压口里面堵塞传感器，加压时压力介质进不去，但是压力很大时突然冲开密封圈，压力传感器受到压力而变化，而压力再次降低时，密封圈又回位堵住引压口，残存的压力释放不出，因此传感器零位又下不来。排除此原

因方法是将传感器卸下看零位是否正常，如果正常更换密封圈再试。 3)3051压力变送器接电无输出 a)接错线(仪表和传感器都要检查) b)导线本身的断路或短路 c)电源无输出或电源不匹配 d)仪表损坏或仪表不匹配 e)传感器损坏 总体来说对3051压力变送器在使用过程中出现的一些故障分析和处理主要由以下几种方法。 a)替换法：准备一块正常使用的3051压力变送器直接替换怀疑有故障的这样可以简单快捷的判定是3051压力变送器本身的故障还是管路或其他设备的故障。 b)断路法：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进行下一步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从仪表本体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。 c)短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性 三、雷达液位计：

(完整版)中国铁塔动环常见告警处理指导手册

中国铁塔动环常见告警处理指导手册一、FSU离线告警 告警名称：FSU离线； 告警解释：FSU和铁塔集团平台连接通讯中断； 原因分析：1）信号差或不稳定；2）FSU设备掉电；3）无线模块硬件故障；4）FSU设备硬件故障；5）天线和无线模块连接中断，或天线丢失；6）VPN服务器连接不上；7）SIM卡被盗、欠费或故障。平台处理方法：查询历史告警记录，如频繁离线或长时间离线，需现场检查。 现场处理方法： 第一步检查供电： 1）在运维监控系统检查离线站点是否有停电告警，判断是否现场停电； 2）现场检查FSU指示灯不亮设备没有供电。 原因分析：FSU供电异常。 解决方案： 1）检查整个基站是否停电，如停电则通知相关人员取电； 2）检查FSU供电空开是否跳闸及通电线路是否正常。 第二步检查无线模块： 检查无线模块指示灯都不亮或都常亮。

原因分析：无线模块供电异常或无线模块故障。 解决方案： 1）无线模块供电故障，则检查给无线模块供电接线是否正常如正常，则用万用表测量给无线模块供电FSU输出端是否有12V，如没有则为FSU供电板问题，更换FSU供电板。 2）确认供电正常，则更换无线模块进行测试。 下站建议：下站时建议随身带上一套可以成功拨号的无线网卡和SIM 卡，下站的时候作对比验证，快速确认是SIM卡问题，还是无线模块问题。 第三步FSU检查 通过EISUConfig软件登陆FSU设备，点击设备诊断管理。 1）信号强度弱：通过设备软件登录设备，如信号强度小于15。

解决方案：更换运营商无线模块或将天线外延（室内站放到室外，室外柜放到底部隐蔽区域或有外层保护情况下放到机柜顶部） 2）铁塔VPN网络连接异常：铁塔VPN网络提示连接异常 3）铁塔网管未注册：铁塔网管提示连接异常（正常显示连接正常）解决方案： 确认总部平台正常，重启FSU（等待程序连接）。如重启后未恢复，联系厂家专业人员。 平台恢复确认：告警管理-活动告警监控-当前告警查询该站点，确认告警是否消除。 二、电源配套告警 2.1开关电源类告警： 2.1.1开关电源通信状态告警 告警名称：开关电源通信状态告警； 告警解释：开关电源和FSU之间的通讯中断； 原因分析：开关电源和FSU之间的通讯中断 平台处理方法：无 现场处理方法：检查开关电源屏幕是否显示正常，和FSU的监控线连接是否正常。

爱立信 WCDMA 基站常见告警处理方法

爱立信 WCDMA 基站常见告警处理方法 1. PDH Loss of Signal：PDH信令丢失告警 Maj PDH Loss of Sign loss_of_signal Subrack=1,Slot=1,PlugInUnit=1,Cbu=1,ExchangeTerminal=1,E1PhysPathTerm=pp4 告警原因：传输不通。 2. Plug-In Unit General Problem：配置错误告警 Maj Plug-In Unit General Problem replaceable_unit_problem Subrack=1,Slot=2,PlugInUnit=1 告警原因：对应槽位没有板子，或板子读取不到。 处理方法：拔插相应槽位的板子，如拔插无效，则需更换板子。 3. AuxPlugInUnit_PiuConnectionLost：辅助单元设备告警 Maj AuxPlugInUnit_PiuConnectionLost equipment_malfunction AuxPlugInUnit=1 告警原因：外部告警先没接。 影响：无 处理方法：由于现在外部告警线不需要接，可闭掉AuxPlugInUnit=1 这个MO，以消除告警。 4. AuxPlugInUnit_LossOfMains：RRU电源告警 Maj AuxPlugInUnit_LossOfMains commerical_power_failure SectorAntenna=1,AuxPlugInUnit=RRU-1 告警原因：RRU掉电 影响：该小区将退服。 处理方法：到现场检查RRU电源。 5. Carrier_RejectSignalFromHardware： Carrier_SignalNotReceivedWithinTime：载频告警 Maj Carrier_RejectSignalFromHardware message_not_expected Sector=1,Carrier=1 Maj Carrier_RejectSignalFromHardware message_not_expected Sector=2,Carrier=1 Maj Carrier_SignalNotReceivedWithinTime timeout_expired Sector=2,Carrier=1 告警原因：RU或RRU故障。 影响：该小区退服 处理方法：尝试对故障小区的RU进行重启，如无效，安排代维人员更换该小区RU或RRU.

常见故障排查 (1)

LTE常见故障排查 华为4G设备故障集成度更高，人机交互界面更为丰富，为了提高故障处理效率，下面简单介绍通过近端LMT登陆辅助排查故障的办法。华为4G站点故障在接到监控通知后，带上电脑、网线、LTE调试线便可不再需要后台的配合。 1、驻波比告警处理 该告警与2&3G一样是最常见告警之一，均可在近端检测驻波比值。有所不同的是，爱立信设备是通过OMT近端检测载波的驻波比值，而华为3&4G近端检测的是各个发射通道的驻波比值。 根据后台通知的故障或现场MLT产看到的告警，查询对应RRU相应通道驻波比值，确定故障通道，如下： 接下来，通过跳线以及射频通道口的对调方法确定跳线、天线、RRU哪个为故障单元，最后将其替换，并重新用DSP VSER 指令确认处理效果。 2、光收发异常告警 此类故障见于PNT的EG2光接口到BBU主控板、BBU基带板光接口道RRU光接口的传输收发光强度超过设备正常运行的范围。 根据后台通知的故障或现场MLT产看到的告警，查询对应光接口的收发光强度，确定故障部件，下面以BBU到PTN光收发异常为例： 3、基站断链故障 此故障为基站与OMC网管断连，此时基站业务可能还在运行。可先近端查看业务通道是否有用户、小区状态是否正常等。

如小区、业务端口也都都不正常，说明此时逻辑传输不通，需与传输网管核对传输数据是否配齐、是否正常，然后检查近端配置的IP、VLAN是否与传输网管一致。最后通过PING的方法的方法向上级路由、OMC网管发包确认是否通。 检查设备端定义的IP 检查IP路由 检查下一跳VLAN映射信息 检查维护通道定义信息 如上述传输定义信息无误，进行ping

爱立信设备故障处理手册

设备故障处理手册 1、设备简介 目前我公司使用的爱立信基站产品属于RBS2000（Radio Base Station) 系列。 从基站类型上分，RBS2000系列基站分宏蜂窝、微蜂窝、射频拉远基站三大类型；而从不同的频段分，则有GSM 900，DCS 1800和PCS1900等三种系列。 1.1、主要设备类型介绍 宏蜂窝基站：RBS2202、RBS2207、RBS2206 微蜂窝基站：RBS2302、RBS2309、RBS2308 射频拉远基站：RBS2111、RBS2101 1.1.1、RBS2202介绍 RBS2202设备是爱立信早期基站设备，广泛应用于容量站和覆盖站。RBS2202单机架最大配置为6个载波，单小区最大配置为12个载波，2个机架分主辅架连接。常用载波槽位配置有2+2+2，4+4+4，6+6+6，12+12+12。 插图（设备图示）

●机柜尺寸：400mm×600mm×1900mm ●重量：226kg ●工作环境温度：+5℃—+40℃ ●最大功耗2400W ●每个机柜最多能放6块载频。 ●机柜既可以配置成EGSM 900M的BTS，也可以配置成DCS 1800M的BTS。 1.1.2、RBS2207介绍 RBS2207设备适用DTRU，集成度较高，机架高度只有2206

的一半，所占空间较小，但是每机架只有3个槽位，容量小，适用于郊区覆盖。常用配置有2+2+2、4+2。 插图（设备图示） 1.1.3、RBS2206介绍 RBS2206设备适用DTRU，集成度较高，配置方式灵活，广泛应用于容量站和覆盖站。每个机架有6个槽位，最大配置为12个载波。常用槽位配置有4+4+4，6+6，8+4，12+12+12。 插图（设备图示）

中国铁塔动环常见告警处理指导手册

中国铁塔动环常见告警处理指导手册 一、FSU离线告警 告警名称：FSU?线； 告警解释：FSUffi铁塔集团平台连接通讯中断； 原因分析：1）信号差或不稳定；2）FSUI^备掉电；3）无线模块硬件故障；4） FSUI^备硬件故障；5）天线和无线模块连接中断，或天线丢失；6） VPM艮务器连接不上；7） SIM卡被盗、欠费或故障。 平台处理方法：查询历史告警记录，如频繁离线或长时间离线，需现场检查。 现场处理方法： 第一步检查供电： 1）在运维监控系统检查离线站点是否有停电告警，判断是否现场停 电； 2）现场检查FSU指示灯不亮设备没有供电。 原因分析：FSUtt电异常。 解决方案： 1）检查整个基站是否停电，如停电则通知相关人员取电； 2）检查FSU供电空开是否跳闸及通电线路是否正常。 第二步检查无线模块： 检查无线模块指示灯都不亮或都常亮。

原因分析：无线模块供电异常或无线模块故障。 解决方案： 1）无线模块供电故障，则检查给无线模块供电接线是否正常如正常， 则用万用表测量给无线模块供电FSLtt出端是否有12V,如没有则为FS姬电板问题，更换FSUf；电板。 2）确认供电正常，则更换无线模块进行测试。 下站建议：下站时建议随身带上一套可以成功拨号的无线网卡和SIM 卡，下站的时候作对比验证，快速确认是SIM卡问题，还是无线模块问题。 第三步FSU^查 解决方案：更换运营商无线模块或将天线外延（室内站放到室外，室外柜放到底部隐蔽区域或有外层保护情况下放到机柜顶部） 2）铁塔VPN网络连接异常：铁塔VPMW络提示连接异常 3）铁塔网管未注册：铁塔网管提示连接异常（正常显示连接正常） 解决方案： 确认总部平台正常，重启FSU（等待程序连接）。如重启后未恢复，联系厂家专业人员。 平台恢复确认：告警管理-活动告警监控-当前告警查询该站点，确认告警是否消除。

常见告警故障处理及分析

···常见告警故障处理及分析 MOTOROLA基站的告警按故障设备可分为三类：设备告警、内部告警、外部告警。 一、设备常见告警 设备告警是硬件告警最常见也是最重要的告警，告警设备一般为基站的主要器件，它的告警类型就是它的设备类型。 1. DRI 29：[Front End Processor Failure - Watchdog Timer Expired] 前端处理器故障 DRI硬件故障，出现此告警时DRI可能会反复自启，可能会退服，应先reset or ins DRI应进行INS或RESET处理，若告警未消失，更换TCU。 2． DRI 40-47 ：[Channel Coder Timeslot 0（-7） Failure] 0-7时隙信道编码器失败。 M-CELL基站经常出现此类告警，应进行INS或RESET处理，不行再更换TCU900。此告警在GSR4时出现，升级到GSR5可能会消失。 3． DRI 51 ：[Baseband Hopping TDM Link Error]基带跳频TDM链路错误。 此告警有几种可能性：TDM-Highway BUS或KSW可能有问题。 DRIM的FEP，CCDSP可能有问题。 此告警须在现场具体测试分析。测试后判定故障点。 此告警在GSR4时出现，升级到GSR5可能会消失 TDM——Time Division Multiplexing时分复用：该总线用于把来自BTS的呼叫与信令数据传送到MSC，反之亦然。可分为两个独立的部分：交换机公共通路&出局公共通路。 交换机公共通路：处理路由到交换机的数据，数据来自外部信源 (通过E1/T1接口)或由GPROC内部产生。 出局公共通路：这是一个被交换的数据，现在被路由出BSC/RXCDR (通过E1/T1接口)或通向内部GPROC。 4. DRI 81：[Transmitter Synthesizer Failure]收发单元故障 此告警为收发单元TCU故障，故障原因有可能为： -接收Calibration频点丢失 -信道盘的CEB故障 -射频电缆连接失败 处理方法：远程ins或reset TCU,告警消失并监测；若告警未消失，更换TCU 5. DRI 86 ：[Transmitter Failure]输出功率失败，引起DRI退出服务。状态：

爱立信设备故障处理注意事项

以上操作时间要求为在未出现影响业务的故障条件下，一旦出现影响业务的故障，应立即解决故障，尽快恢复业务！ 一、AP类问题 1、MIRRORED DISKS NOT REDUNDANT 时间要求： 对于HLR，MSC的AP2,应该在晚间22点后，使用指令进行修复； 对于BSC和MSC的AP1可在白天进行修复。 注意事项： 如果指令修复不成功，则需要在晚间23点后进行下电处理，下电不成功则应申请备件，更换NODE。 2、AP NOT REDUNDANT 时间要求：立即处理 注意事项： 当出现此类告警时，常用的方法是登陆到NODE DOWN的一侧，使用指令net start clussvc，将CLUSTER服务重启，如问题仍未解决，应立即与网管中心技术支援室联系。 3、AP/SP备份 时间要求：晚间21点后 注意事项： 由于黑龙江爱立信的APG网元现在基本都为WINDOWS2003系统（除DAQHLR01外），系统版本都已升级到AGM017或AGM018，已解决了不清空D盘做出来的备份恢复后会导致系统无法启动的问题。因此所有的APG40设备进行AP备份均不需要执行清空D盘操作，直接使用指令“burbackup -o”进行备份即可。另外，在备份前，应先检查M盘剩余空间是否足够，如剩余空间不足，则要先删除以前的备份文件，再进行备份。 在进行SP备份时，存在由于磁带机故障，需要进行SP倒边的情况，在进行

倒边操作时，需要检查另一侧的SP工作状态是否正常。 4、APG网元磁盘空间不足 时间要求：白天即可 注意事项： 由于C盘为APG网元的系统盘，在处理此类告警时，一定要注意操作指令的准确性，我省多次出现因为“RD”指令导致误删C盘的严重故障，请一定慎用该指令。导致APG故障。建议删除文件时，可采用远程桌面的方式登陆网元，对相应的磁盘进行操作。 5、APG网元内存不足 时间要求： 对于HLR，MSC的AP2执行PRCBOOT应该在晚间23点后； 对于BSC，MSC的AP1执行PRCBOOT应该在晚间21点后。 注意事项： 执行PRCBOOT时，应先检查另一侧NODE状态是否正常，有无重要告警。 二、CP类问题 1、出现CP FAULT 时间要求：晚间22点 注意事项： HLR和MSC应先申请备件，等备件到达后进行更换。对于CP33/33C类型的网元，定位故障板时，应以最新版本的CP EVENT分析软件的结果为准。 2、IPN FAULT 时间要求：晚间22点后 注意事项：

OKUMA常见报警信息及解决办法

O K U M A常见报警信息及解决 办法 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

OKUMA常见报警及解决办法 1、Y、Z轴润滑报警 报警代码为2705或2706出现该报警基本上是压力继电器信号未来，若出现润滑报警...ON则是为Y、Z轴没有润滑，从下顺时针调大压力继电器润滑量即可，反之则相反。可从主界面按选项Check第二十七页ILBYZ观察，系统设置是10分钟润滑一次，ILBYZ亮了会熄灭重复这个则为正常。若调、换了继电器还是报警则1、管子内可能有空气，将润滑管松一点启动机床留出润滑油扯紧即可。2、机床右侧导轨油润滑泵有杂质，用风枪进行清洁。 2、MCS总线电压异常 报警代码为2156，出现该报警后可等待十几分钟后再按复位可消除，若消除不了只有关机断电将驱动器取下寄回宜宾维修。拆驱动器时需注意1、取驱动器之前记好显示屏的报警以及驱动器显示的报警2、取驱动器记下驱动器薄码的编号以及维修装上去后与其他机床对比3、断电后需要等驱动器电源的红色指示灯熄灭后再拆4、每个驱动器的线都有自己号码，U代表的是顺序第几个驱动器。 3、2168或2169 MCS光栅尺异常 出现该报警时注意是哪根轴报警。将报警的那根轴的盖板打开把读数头的插头重新接一下看是否报警，如果还不能解决就将整个读数头取下用工业酒精擦拭清洁重装，如果还不能解决报警只有改为半闭环。 4、2173MCS电机过热 出现该报警检查电机的风扇是否运行，检查出是电机扇热故障还是驱动器故障。 5、机床无法调出程序 在调程序显示报警时，1、检查进电气柜的网线是否松脱2、检查进电脑主机网线是否松脱3、清理TC盘缓存。 6、1071存储版电池紧急更换 换电池时需将机床关机，在PLC模块MODE旋钮从0拨到1，开机启动选择选择选项。。。。。然后关机将电池取下并装上，启动选择选项。。。。。关机，将MODE选项拨到0重启即可。 7、2462主轴分度异常 出现该报警时或者机床主轴不能旋转时，将第一步改为1，观察U系列15-2第。。步，若为0则是头已拉紧，若为7则是头未拉紧。需要手动进行分度，将参数7改为6，第13步第1项0改为61，此时头会向下，切换到手轮调到4轴对主轴头进行旋转在到达正中间0点时按拉刀键（最下面一个键）头即会拉紧，观察15-2的参数若为还是为7则需要重复以上步骤，调节4轴位置再拉紧直到参数变为0

常见报警及处理办法

附录三常见报警及处理办法 1、Light barrier 机械手到位报警，当机械手在取放刀区域上位时，系统将忽略这一信号，以使取放刀正常。当机械手不在取放刀区域时，只要机械手离开下限位，就产生Light barrier报警，并停止机器。 处理办法：检查机械手是否在上限位，在上限位放下机械手即可。若仍然报警，查看机械手下限位传感器灯是否亮，检查传感器螺丝是否松动，传感器是否故障，检查线路是否断开。 2、Position stop 人身安全保护对射灯，当有人或物体进入机器内并当住对射光线时，机器停止，清除障碍物或人离开后，机器才能正常工作，有两种选择：一是清除障碍物或人离开后机器立即接着工作，二是清除障碍物或人离开后按空格键才能继续工作。 3、Table stop 当主轴有转动和PIN夹打开时机器就产生Table Stop报警，并停止机器。检查PIN夹是否打开，关闭PIN夹并按空格键即可。 4、EMERGENCY STOP 机器的紧急停止信号，当急停按钮按下时即产生此报警信号，能有效中断X、Y、Z轴的伺服电机供给，所有的轴开始变得不能动作，主轴也不能运转。在检查作业时进入机器前，确认本功能有效才可进入机器作业。X、Y、Z轴驱动器及变频器亦能产生EMG此报警信号，所以在释放急停按钮，按下电脑键盘ESC后仍产生EMG报警，则检查是否有其它故障导致驱动器报警。 5、SPINPLE AIR 总气阀报警，当主气压不足时，机器停止，主轴停止，主气压满足要求，按ESC键清除报警信号，机器才能工作。 6、QIC limit alarm 压脚切换报警，指定的压脚切换到系统指定位置（大孔或者小孔），如果切换不到位即产生报警。或是如果压脚在钻板过程中离开指定位置，系统亦会报警，并停止机器。 找到故障轴后排除压脚切换故障时，检查压脚切换单元电磁阀是否动作，压脚切换装置是否有异物卡住，是否有外力撞击而导致装置无法定位。检查切换汽缸位置传感器是否有亮，传感器是否故障，传感器固定螺丝是否有松动，传感器电源线是否断路。 7、SPIN THERMAL 主轴过载报警，当任一主轴电流过大时，电机保护继电器将脱扣，这时将产生过载报警。检查主轴是否异常，排除异常之后，打开机器后背门，按下电机保护继电器黑色RESET按钮可使跳脱的开关复位。 8、Cooling Unit 冷却机异常，检查冷水机是否打开，冷水机故障依照冷水机手册进行排除。 9、Circumstance temperature 环境温度报警，当机器工作的环境温度超过28℃时即产生环境温度报警，请检测环境温度是否已超过28℃。 10、COLLET_AIR 主轴夹头报警，在主轴有转动时，若主轴夹头总气压大于0.3kg时产生此报警。检查夹头张开总气阀是否关闭或者检查线路。 11、Machine stop 当电源异常、主轴、电机、驱动器发生故障时均产生此报警，如温度过高等，检查电源线路，各驱动器、主轴、电机温度是否异常，温度线是否断开。平台或者横梁使用直线电机时增加第二级位置保护，一旦电机超过限位触发，将中断整机供电，显示此报警。 12、NO CONTACT T 接触钻断刀报警，报警后机器会自动量刀，若断刀则更换刀具，若量刀判断刀未断则为断刀误报警，检查压脚是否接地，钻板时压脚是否与板接触良好，仍有此现象发生则更换断刀检测板。 13、GRIPPER NOT UP

TD-LTE(4G)站点华为设备常见故障告警处理

FAQ-TD站点常见故障告警处理 一、射频单元RRU类告警 (2) 1.1、射频单元驻波告警 (2) 1.2、射频单元通道异常告警 (2) 1.3、射频单元校准通道异常告警 (3) 1.4、射频单元通道幅相一致性告警 (3) 1.5、射频单元发射通道增益异常告警 (4) 1.6、射频单元下行输出功率异常告警 (4) 1.7、射频单元硬件故障告警 (4) 1.8、射频单元时钟异常告警 (4) 1.9、射频单元光接口性能恶化告警 (5) 1.10、 BBU连接的射频单元交流掉电告警 (5) 1.11、射频单元配置但不可用告警 (5) 二、基带单元BBU类告警 (6) 2.1、BBU IR光模块收发异常告警 (6) 2.2、BBU IR接口异常告警 (6) 2.3、BBU IR光接口性能恶化告警 (7) 2.4、光模块混插告警 (7) 2.5、单板心跳检测失败告警 (8) 2.6、单板硬件故障告警 (8) 2.7、单板温度异常告警 (8) 2.8、单板时钟输入异常告警 (9) 2.9、BBU单板维护链路异常告警 (9) 三、GPS类告警 (9) 3.1、星卡天线故障告警 (9) 3.2、时钟参考源异常告警 (10) 3.3、系统时钟失锁告警 (11) 3.4、星卡维护链路异常告警 (11)

3.5、星卡时钟输出异常告警 (11) 一、射频单元RRU类告警 1.1、射频单元驻波告警 告警影响：射频单元RRU发射通道的天馈接口驻波超过了设置的驻波告警门限，对于单通道RRU，该RRU的覆盖区域的业务会中断； 对于多通道RRU，发射功率下降，小区覆盖减小。 可能原因与处理建议： 1）DSP RRUPARA查询射频单元的驻波值与驻波告警门限 2）用负载堵住告警端口，告警恢复，则排查RRU故障，否则更换RRU 3）检查天馈接口的馈缆接头是否拧紧或进水 4）尝试更换或倒换馈线，重启RRU，观察告警是否恢复 5）检查对端天线、合路器是否正常，如故障则予以更换 小结：上站处理前建议携带堵头或小天线、RRU馈线及接头等，定位问题时需要用到 1.2、射频单元通道异常告警 告警影响：下行通道或者上行通道故障，影响小区边缘处的用户接入成功率和边缘处HSDPA用户的速率 可能原因与处理建议： 1）跟网管确认是否存在“射频单元驻波告警”、“射频单元通道异常告警”，如有，则先处理该告警//////驻波导致通道异常 2）执行MML命令RST RRU，远程复位射频单元 3）近端检查故障通道与天线的连接 4）将故障通道和无故障通道馈线调换，如果告警跟随馈线倒换，则判断是馈线问题，更换故障通道馈线 5）如果通道馈线调换后告警没有变化，则判断是RRU问题，更换故障RRU

爱立信常见交换机故障处理流程

常见爱立信交换机故障处理流程 TT计费停 1）〈CHODP：FN=TT；连续看几次，如果指针不变，则确认TT计费停 2）〈CHOFP：FN=TT；看那些计费子文件是CLOSE，那些计费子文件是OPEN 3）〈CHOFI：FN=TT，FILEID=；打开另一个状态为CLOSE的计费子文件 CHOFP:FILE=TTFILE03; 4）〈CHODP：FN=TT；连续看几次，如果指针变，TT计费恢复正常；如果指针仍然不变，则重复3）、4）直到TT计费恢复正常；如果把所有的计费子文件都打开，指针仍然不变，则马上通知交换室。（计费恢复正常后，除了能够正常计费子文件外，其他的计费子文件都要关闭，如果更改了计费子文件要通知立信计费中心） 2．CPFAULT 〈REPCI；测试出错部件。 〈REMCI：MAG=，PCB=；根据REPCI指令结果把最大怀疑坏的对应值填入。 〈RECCI；测试并复位。如果CPFAULT不能消除，则报交换室。 3．RP（EM）FAULT 〈REPRI：RP=，（EM=）； 〈REMRI：RP=，（EM=），PCB=；根据REPRI指令结果把最大怀疑坏的对应值填入。〈RECRI:rp=；如果RPFAULT不能消除，则报交换室。 4．EMRPFAULT 〈REPEI：EMG=，EMRP=； 〈REMEI：EMG=，MAG=，PCB=； 〈RECEI：EMG=，PCB=； 如果不能恢复，还可以进行如下操作： 〈EXEDP：EMG=，EM=； 〈BLODI：DEV=； 〈BLEEI：EMG=，EM=； 〈BLEEE：EMG=，EM=； 〈BLODE：DEV=；如果EMRPFAULT不能消除，则报交换室。 5．TSMFAULT 〈GSSTP；检查TSM的状态。 〈GSDSP；清除干扰源。 〈GSBLI：TSM=；闭TSM。 〈GSTEI：TSM=；测TSM。 〈GSBLE：TSM=；解TSM。等待5分钟，如果TSMFAULT不能消除，则报交换室。 6．系统时钟故障 〈NSSTP；时钟状态。 〈NSBLI：DIP=；闭时钟（参数可为RCM、CCM、DIP、EXT） 〈NSTEI：DIP=；测时钟（参数可为RCM、CCM、DIP、EXT） 测试结果为FAULTLESS，则解闭时钟，否则报障 〈NSBLE：DIP=；解时钟（参数可为RCM、CCM、DIP、EXT） 如果系统时钟状态仍然不能正常，则报交换室。 7．SNTFAULT 〈NSSTP：SNT=；

火灾自动报警等六大系统维保常见故障原因及处理方法

火灾自动报警等六大系统维保常见故障原因及处理方法 2016-06-29当宁消防网 一、火灾自动报警系统 1、系统组成 （1）触发装置：火灾探测器，手动火灾报警按钮 （2）火灾报警装置：火灾报警控制器,火灾显示盘 （3）警报装置：声光警报器，警铃等 （4）电源：主电源，备用电源 （5）联动装置 2、系统完成的主要功能 火灾发生时,探测器将火灾信号传输到报警控制器,通过声光信号表现出来,并在控制面板上显示火灾发生的部位,从而达到预报火警的目的。同时,也可以通过手动报警按钮来完成手动报警的功能。 3、系统容易出现的问题、产生的原因、简单的处理方法 (1)探测器误报警,探测器故障报警。 原因:环境湿度过大,风速过大,粉尘过大,机械震动,探测器使用时间过长,器件参数下降等。 处理方法:根据安装环境选择适当的灵敏度的探测器,安装时应避开风口及风速较大的通道,定期检查,根据情况清洁和更换探测器。 (2)手动按钮误报警,手动按钮故障报警。 原因:按钮使用时间过长,参数下降,或按钮人为损坏。 处理方法:定期检查,损坏的及时更换,以免影响系统运行。 (3)报警控制器故障。 原因:机械本身器件损坏报故障或外接探测器、手动按钮问题引起报警控制器报故障、报火警。 处理方法:用表或自身诊断程序判断检查机器本身,排除故障,或按(1)(2)处理方法,检查故障是否由外界引起。 (4)线路故障。 原因:绝缘层损坏,接头松动,环境湿度过大,造成绝缘下降。 处理方法:用表检查绝缘程度,检查接头情况,接线时彩用焊接、塑封等工艺。

二、消火栓系统 1、系统组成消防泵、稳压泵(或稳压罐)、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜。 2、系统完成的主要功能消火栓系统管道中充满有压力的水,如系统有微量泄漏,可以靠稳压泵或稳压罐来保持系统的水和压力。当火灾时,首先打开消火栓箱,按要求接好接口、水带,将水枪对准火源,打开消火栓阀门,水枪立即有水喷出,按下消火栓按钮时,通过消火栓启动消防泵向管道中供水。 3、系统容易出现的问题、产生的原因、简单的处理方法 (1)打开消火栓阀门无水。 原因:可能管道中有泄漏点,使管道无水,且压力表损坏,稳压系统不起作用。 处理方法:检查泄漏点,压力表,修复或安上稳压装置,保证消火栓有水。 (2)按下手动按钮,不能联动启动消防泵。 原因:手动按钮接线松动,按钮本身损坏,联动控制柜本身故障,消防泵启动柜故障或连接松动,消防泵本身故障。 处理方法:检查各设备接线、设备本身器件,检查泵本身电气、机构部分有无故障并进行排除。 三、自动喷水灭火系统 1、系统组成闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜。 2、系统完成的主要功能系统处于正常工作状态时,管道内有一定压力的水,当有火灾发生时,火场温度达到闭式喷头的温度时,玻璃泡破碎,喷头喷水,管道中的水由静态变为动态,水流指示器动作,信号传输到消防中心的消防控制柜上报警,当湿 式报警装置报警,压力开关动作后,通过控制柜启动喷淋泵为管道供水,完成系统 的灭火功能。 3、系统容易出现的问题、产生的原因、简单的处理方法 (1)稳压装置频繁启动。 原因:主要为湿式装置前端有泄漏,还会有水暖件或连接处泄漏、闭式喷头泄漏、末端泄放装置没有关好。 处理办法:检查各水暖件、喷头和末端泄放装置,找出泄漏点进行处理。 (2)水流指示器在水流动作后不报信号。 原因:除电气线路及端子压线问题外,主要是水流指示器本身问题,包括浆片不动、浆片损坏,微动开关损坏或干簧管触点烧毁、或永久性磁铁不起作用。

LTE爱立信网管基础操作教程V1.1

爱立信L TE网管基本功能介绍 1.告警处理 1.查看站点状态 使用OSS Common Explorer（OCE）查看站点状态 打开OCE 打开OCE后右上角第一个按钮“Open Perspective”可以切换两种界面：

Network Status：可以查看全网小区状态、指定站点的告警状态。 Network Configuration：可以查看全网站点的连接状态、同步状态、是否AI开站等信息。 1.查看全网小区状态 在Network Status界面下，Status的标签页下，ECell标签可以看到全网小区状态：

ERBS标签可以看到站点名称及其对应的eNB ID、IP地址等。 2.查看指定站点的告警状态 在Network Status界面下，Alarm的标签页下，可以看到指定站点的告警。选中某一行告警，下面的区域可以显示告警的详细信息。

2.告警查询 1.查看全网告警 打开Alarm List Viewer（ALV） 找到LTE网络，右键View Alarms会看到所有站点当前的告警信息。

Alarm Viewer右上角已用颜色区分不同等级的告警及数目： 1个Critical告警 2个Major告警 1个Minor告警 0个Warning告警 0个Indeterminate告警 427个Cleared告警（表示已经清除的告警） 2.导出实时告警 如果需要统计Alarm成表格，可以采取以下方法。下图是所有告警

先把已经Clear的Alarm屏蔽（点击），会出现如下图只剩当前活动的告警： 【注意】当前Cleared告警已经设置为系统自动确认，因此不会再出现在该界面。 选中上图中所有告警，然后如下图右键选择Save Alarm，保存成文件： 出现如下界面，把需要保存的Alarm文件名字填写好，点击OK，alarm_20130122.log就保存在当前用户目录路径下边，我们可以通过FTP到此路径下载文件。

常见报警主机故障及处理

常见报警主机故障及处理Post By：2010-4-14 17:02:04 Q1: 主机加电后6160（6139）键盘无反应 A: （1）可能是新主机未编入适当地址码，首先同时按下[1][3]，输入地址码为01，按※退出。 一般就可以正常使用。 （2）看主机的1、2端子是否有交流16.5伏电压？6、7端子是否有12伏直流电压？如果检 查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。如果 主机上没有直流12伏电压输出或电压不正常送修处理 （3）检查主机到键盘的接线是否正确？如果错误请将接线按接线图正确连接 如果还没有显示请找到直接供货商送修处理。 Q2: 6160（6139）键盘显示CHECK 97 A: 一般用万用表测量电压正常为10-11伏，如果只有几伏电压或没有电压，则判断总线有短路故障或负载太大，检查总线各节点和分支使其恢复正常。; Q3: 6160（6139）键盘显示CHECK XXX A: （1）检查防区内是否有人在活动？如果有人，请他退出或默认该防区为正常。 （2）如果无人则检查该防区探测器工作是否正常？如果不正常请首先检查探测器电源。其次 检查探测器信号线是否断路。 （3）检查该防区地址码模块是否正常？如果不正常首先检查地址码模块与总线连接的接线是 否正确（正、负是否接错）？其次检查地址码模块是否损坏？必要时更换一个试试。 Q4: 6160（6139）键盘显示SYSTEM LOBAT A: （1）.是否未接后备电池？如果未接则需要连接电池或默认该情况为正常。 （2）如果已连接要检查后备电池是否电压不足？（从主机上拔下来用万用表测量），电压不 足的原因首先可能充电时间不足，请继续充电。其次电池老化，需要更换Q5: 6160（6139）键盘显示SYSTEM LOBAT，不能布防。 A: 主机菜单编程05项出厂值为“0”，低电压不能布防。如果确实需要请改为“1”，低电压也可以布防。但此项改动需要慎重。 Q6: 6160（6139）键盘显示OPEN CKT，按任何键不起作用，断电重新启动无效。 A: （1）键盘接线错误，对照手册检查接线，更正错误。 （2）检查主机板是否有短路情况，如有请排除。 第二部分：2300系列主机 Q1: 236、238、2316键盘无任何显示按键无反应 A: （1）. 误将[安装员密码] [*] [69] [#]做为主机复位，主机被锁定。请再用安装员密码（出厂设置012345）[*] [69] [#]操作一遍看结果？如果仍不正常显示需找到直接供货商送修处理。

加工中心常见报警与解决方法

旺磐加工中心的常见报警解决方法 序号报警内容含义解决方法 <一> plc报警问题 1.1 LUB LOW （油量过少） 1.11 检查润滑油泵的油位 1.12 检查油位传感器是否正常 1.13检查油位报警线路电源及输入电路是否正常(号码管为DC24V及LUB LOW) 1.2 COOLANT OVERLOAD （切削液马达过载） 1.21 检查动力线是否有缺 , 1.22 检查电源电压是否为额定电压 1.23 过载保护器的过载系数是否设定过小,正常为 2.5 1.24 马达是否为反转或者有烧毁 1.25 将上序问题排除后,将过载保护器上的复位按钮按下,再确定信号线是否有24V 电源输入(号码管为COOLANT OVERLOAD) 1.3 AXIS NOT HOME （3轴未归零） 1.31 在原点复归模式下分别将三轴归零,归完成报警信号即完成零 1.32 ATC NOT READY 刀库未准备好 1.33 刀库记数信号未到位,检查COUNTER信号 1.34 刀杯原位信号错误,检查TOOL CUP UP 信号 1.35 刀臂持刀点位置不正确,检查121点信号 1.4 THE CLAMP SIGNAL ERROR （夹刀信号错误） 1.41 检查夹刀到位信号线是否有异常 1.42 检查打刀缸夹刀开关是否正常 1.43 检查I/F诊断中X4的信号是否为1 1.5 AIR PRESSURE LOW （空气压力低） 1.51 检查空气压力是否5MP以上 1.52 检查空气压力输入信号的线路是否有DC24VV电压 1.6 ATC COUNTER SINGAL ERROR （刀库记数信号错误）

爱立信设备故障处理注意事项

爱立信设备故障处理注意事项 1

以上操作时间要求为在未出现影响业务的故障条件下,一旦出现影响业务的故障,应立即解决故障,尽快恢复业务! 一、AP类问题 1、MIRRORED DISKS NOT REDUNDANT 时间要求: 对于HLR,MSC的AP2,应该在晚间22点后,使用指令进行修复; 对于BSC和MSC的AP1可在白天进行修复。 注意事项: 如果指令修复不成功,则需要在晚间23点后进行下电处理,下电不成功则应申请备件,更换NODE。 2、AP NOT REDUNDANT 时间要求:立即处理 注意事项: 当出现此类告警时,常见的方法是登陆到NODE DOWN的一侧,使用指令net start clussvc,将CLUSTER服务重启,如问题仍未解决,应立即与网管中心技术支援室联系。 3、AP/SP备份 时间要求:晚间21点后 注意事项: 2

由于黑龙江爱立信的APG网元现在基本都为WINDOWS 系统(除DAQHLR01外),系统版本都已升级到AGM017或AGM018,已解决了不清空D盘做出来的备份恢复后会导致系统无法启动的问题。因此所有的APG40设备进行AP备份均不需要执行清空D盘操作,直接使用指令”burbackup -o”进行备份即可。另外,在备份前,应先检查M盘剩余空间是否足够,如剩余空间不足,则要先删除以前的备份文件,再进行备份。 在进行SP备份时,存在由于磁带机故障,需要进行SP倒边的情况,在进行倒边操作时,需要检查另一侧的SP工作状态是否正常。 4、APG网元磁盘空间不足 时间要求:白天即可 注意事项: 由于C盘为APG网元的系统盘,在处理此类告警时,一定要注意操作指令的准确性,我省多次出现因为”RD”指令导致误删C盘的严重故障,请一定慎用该指令。导致APG故障。建议删除文件时,可采用远程桌面的方式登陆网元,对相应的磁盘进行操作。 5、APG网元内存不足 时间要求: 对于HLR,MSC的AP2执行PRCBOOT应该在晚间23点后; 对于BSC,MSC的AP1执行PRCBOOT应该在晚间21点后。 3

爱立信常见告警处理说明

常见告警处理 A1类告警 CP FAUL T 一、告警产生原因： CP FAULT一般是位于CPS或MAU中的硬件故障。当系统发现一个永久性故障或三个相同类型的暂时性故障或暂时性故障出现频率太高时，MAS 的软件就会产生CP FAULT的告警。 二、告警处理流程： 具体告警处理和操作规程请参考B-MODULE ALEX相应的OPI。以下为主要操作步骤： 当CP FAULT告警出现时，首先察看CP的状态，若状态为
