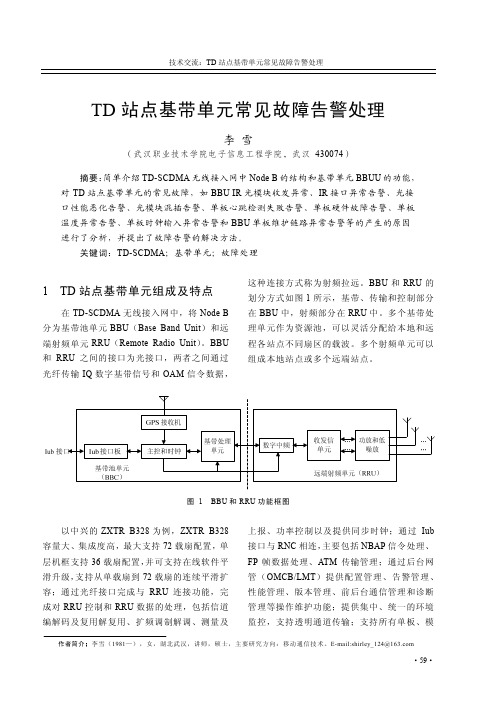

技术交流：TD 站点基带单元常见故障告警处理·59·TD 站点基带单元常见故障告警处理李 雪（武汉职业技术学院电子信息工程学院，武汉 430074）摘要：简单介绍TD-SCDMA 无线接入网中Node B 的结构和基带单元BBUU 的功能，对TD 站点基带单元的常见故障，如BBU IR 光模块收发异常、IR 接口异常告警、光接口性能恶化告警、光模块混插告警、单板心跳检测失败告警、单板硬件故障告警、单板温度异常告警、单板时钟输入异常告警和BBU 单板维护链路异常告警等的产生的原因进行了分析，并提出了故障告警的解决方法。
关键词：TD-SCDMA ；基带单元；故障处理1 TD 站点基带单元组成及特点在TD-SCDMA 无线接入网中，将Node B 分为基带池单元BBU （Base Band Unit ）和远端射频单元RRU （Remote Radio Unit ）。
BBU 和RRU 之间的接口为光接口，两者之间通过光纤传输IQ 数字基带信号和OAM 信令数据，这种连接方式称为射频拉远。
BBU 和RRU 的划分方式如图1所示，基带、传输和控制部分在BBU 中，射频部分在RRU 中。
多个基带处理单元作为资源池，可以灵活分配给本地和远程各站点不同扇区的载波。
多个射频单元可以组成本地站点或多个远端站点。
图 1 BBU 和RRU 功能框图以中兴的ZXTR B328为例，ZXTR B328容量大、集成度高，最大支持72载扇配置，单层机框支持36载扇配置，并可支持在线软件平滑升级，支持从单载扇到72载扇的连续平滑扩容；通过光纤接口完成与RRU 连接功能，完成对RRU 控制和RRU 数据的处理，包括信道编解码及复用解复用、扩频调制解调、测量及上报、功率控制以及提供同步时钟；通过Iub 接口与RNC 相连，主要包括NBAP 信令处理、FP 帧数据处理、ATM 传输管理；通过后台网管（OMCB/LMT ）提供配置管理、告警管理、性能管理、版本管理、前后台通信管理和诊断管理等操作维护功能；提供集中、统一的环境监控，支持透明通道传输；支持所有单板、模作者简介: 李雪（1981—），女，湖北武汉，讲师，硕士，主要研究方向：移动通信技术。
常见故障维护TD一般故障主要就几种，下面将一一介绍（处理方法仅供参考，各故障还须根据具体情况具体而定。
）1）传输问题，会出现类似下图告警（E1T1的或者IMA的）：可以登陆对应基站，如图所示为CZTD3002基站，第一条上报来源CZHRNC01-820,对应的RNC侧IUB接口的传输是1框，25槽，27号链路，所属NODEB是CZTD3002。
我们可以在RNC的维护终端上或者直接在OMC上查看该条E1T1的状态。
如下图示（OMC上）：输入命令如下图示：执行后我们会看上方窗体出现我们可以看到我们执行了DSP E1T1: SRN=1, SN=25, BT=AOU, LNKN=27;这条命令，下面的链路状态信息中链路运行状态为链路故障，另外在下方我们可以看到该条传输是被CZTD3002站点占用。
如果传输状态是好的，应为链路运行状态=链路可用。
在基站侧看往往显得更加直观，当我们需要判断传输问题是属于基站侧还是RNC侧时或开站时，我们就可能需要在RNC侧看传输。
可以让基站侧施工人员环回到RNC侧，这时如果链路状态变为可用则说明从RNC到基站传输设备没有问题，而问题出现在基站端。
如果链路仍然不可用，就须通知传输班或者让基站侧督导直接和传输人员联系。
下面介绍如何在基站端看传输状态如上图所示出现传输故障的是7槽1，2，3三个端口（NODEB BBU上的单板都是在0柜0框），由于我们定义的端口是从0开始的，也就是说该站的第二，三，四条传输有问题。
进入该站的MML命令窗口，查询传输状态：我们可以看到端口号1，2，3的链路运行状态是“存在信号丢失告警”，使用标志为“是”。
该站就需上站处理传输问题，当然由于是维护建议先让传输班看下，然后看是否需要上站处理。
一般传输问题都是传输头有问题或者传输端子有问题。
让基站侧代维先处理，如果处理不好，再让他环回给你看。
一种是向RNC侧环，前面已经讲过了，一种是向NODEB侧环，当向RNC环回可用的情况下，向NODEB侧环回链路运行状态变为物理环回，这种情况基本上把头子接好了就没有问题了，如果链路运行状态还是信号丢失告警的话，可能原因有几种，首先让代维重做传输头子，看是否存在虚焊等情况。
TD-LTE(4G)站点华为设备常见故障告警处理FAQ-TD站点常见故障告警处理一、射频单元RRU类告警 (3)1.1、 ....................................... 射频单元驻波告警31.2、 ................................... 射频单元通道异常告警41.3、 ............................... 射频单元校准通道异常告警41.4、 ............................. 射频单元通道幅相一致性告警51.5、 ........................... 射频单元发射通道增益异常告警51.6、 ........................... 射频单元下行输出功率异常告警51.7、 ................................... 射频单元硬件故障告警61.8、 ................................... 射频单元时钟异常告警61.9、 ............................. 射频单元光接口性能恶化告警61.10、 ......................... BBU连接的射频单元交流掉电告警71.11、 .............................. 射频单元配置但不可用告警7二、基带单元BBU类告警 (8)2.1、BBU IR光模块收发异常告警 (8)2.2、BBU IR接口异常告警 (8)2.3、BBU IR光接口性能恶化告警 (9)2.4、光模块混插告警 (9)2.5、单板心跳检测失败告警 (9)2.6、单板硬件故障告警 (10)2.7、单板温度异常告警 (10)2.8、单板时钟输入异常告警 (10)2.9、BBU单板维护链路异常告警 (11)三、GPS类告警 (11)3.1、 ....................................... 星卡天线故障告警113.2、 ..................................... 时钟参考源异常告警123.3、 ....................................... 系统时钟失锁告警123.4、 ................................... 星卡维护链路异常告警133.5、 ................................... 星卡时钟输出异常告警13一、射频单元RRU类告警1.1、射频单元驻波告警告警影响：射频单元RRU发射通道的天馈接口驻波超过了设置的驻波告警门限，对于单通道RRU，该RRU的覆盖区域的业务会中断；对于多通道RRU，发射功率下降，小区覆盖减小。
