水环式真空泵检修安全技术规程范本一、概述水环式真空泵作为一种常见的真空设备，广泛应用于各个行业中。
为保证水环式真空泵的正常运行，必须进行定期检修和维护。
本文将就水环式真空泵检修的安全技术规程进行介绍，以确保检修过程中的安全。
二、检修前的准备1. 安全措施检修水环式真空泵前，必须更换防护手套，佩戴防护眼镜、防护面具等个人防护装备。
确保工作人员的人身安全。
2. 接地检查检修水环式真空泵前，需确认设备已正确接地。
使用测试仪器对水环式真空泵的实际接地电阻进行测量，确保电气设备的安全使用。
3. 施工环境准备检修水环式真空泵前，需对施工环境进行准备，确保施工区域的通风良好，并设立明显的警示标识，避免他人误入施工区域。
三、检修过程中的安全技术要点1. 断电操作在检修水环式真空泵前，必须切断所有电源，确保设备处于断电状态，以防止电气触电事故的发生。
2. 液体排放由于水环式真空泵内部可能有液体积聚，检修开始前应排放液体，防止污染环境和引发其他意外事故。
3. 清洁工作检修水环式真空泵过程中，必须保持工作环境清洁，清除工作台面上的杂物，并注意设备内部的清洁，避免异物进入设备造成损坏。
4. 机械零部件检查检修过程中需对水环式真空泵的机械零部件进行全面检查，包括齿轮、密封件、轴承等。
如发现磨损、松动等情况，应及时更换或修复，确保设备正常运行。
5. 润滑工作在检修水环式真空泵时，需对润滑部件进行检查，并及时添加润滑剂。
注意润滑油的种类和使用方法，确保设备顺畅运行。
6. 清除异物在检修水环式真空泵过程中，如发现有异物，应立即清除。
异物的存在会导致设备故障和事故的发生。
7. 电气元件检查在检修水环式真空泵时，应对电气元件进行检查，查看是否有破损、老化等情况。
对于有问题的电气元件，应及时更换，以保证设备的安全运行。
8. 阀门操作在检修水环式真空泵过程中，必须注意阀门的操作。
打开和关闭阀门时，应缓慢进行，避免因突然操作引起的压力差导致设备损坏或其他事故发生。
水环式真空泵说明书警告：在泵开始启动并持续供应有洁净工作液之前不要进行操作。
若在无液体情况下运行，将会损坏泵，务必使用过滤网以防砂粒和水垢随液体进入泵。
1、工作原理：液环式真空泵又圆柱泵体和装有固定叶片的转子等组成，转子相对泵体偏心安装。
工作液（通常是水）随着转子旋转，沿着泵体形成同心液环，由于泵体和转子偏心安装，形成了逐渐增加和逐渐减少的腔体，因此形成真空和压力。
通过这种方式，气体被吸入和排出。
在泵运转时，工作液必须不断补充进入，以吸入压缩产生的热量和补充随气体排出的液体。
为达到额定性能，必须保证密封液的温度为15摄氏度。
当水被作为工作液时，进口真空度不应低于3.3Kpa以防汽蚀。
2、应用该泵能够处理所有与泵材料相容的气体，并且能够处理带有少量的液体或软颗粒的气体。
如果密封水温度为15摄氏度和排出压力是一个大气压101.3Mpa，最低的吸入压力可达到3.3Kpa。
如果在进气口安装大气喷射泵可以得到更低的真空度。
泵的吸气量和功率可参考相应的性能曲线。
最低的真空度的获得决定与工作液的饱和蒸汽压。
当进口压力接近与工作液的饱和蒸汽压时，泵内会发生汽蚀。
发生汽蚀时，真空很高并可以听到很大的噪声。
可以在进气口安装反汽蚀的叶片加以预防。
(1mbar=0.1Kpa,1psi=6.895kPa=0.06895bar)3、进口气体或蒸汽进口气体或气体/蒸汽的混合气体不应含有坚硬的颗粒。
虽然这样，但是液环泵能够处理带有少量的液体或粉末的气体。
如果进口气体的温度超过70摄氏度，工作液流量必须比表2的流量增加50%。
4、工作液在运行期间，清洁的工作液必须不断补充进入，像沙和泥这样的杂质将影响泵的寿命。
如果在工作液中存在固体杂志推荐在进入泵之前的工作液管中增加过滤器。
为了稳定操作，推荐工作液的压力至少比泵进口压力高101.283Kpa。
工作液随气体通过出口管排出。
在泵的出口可以提供一只分离器将液体从气体中分离。
分离器允许采用部分或全部循环工作液。
水环真空泵检修作业指导书集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]QG/凝汽器水环式真空泵检修作业指导书2009-09-30发布 2009-09-30实施发电有限公司发布前言本指导书是根据公司标准化工作要求，结合《汽机检修规程》和设备说明书要求而编制的，对汽轮机EH油系统检修步骤、工艺标准、质量和过程控制等制定规范化要求。
附录Ａ、附录B、附录C、附录D、附录E、附录F、附录G是本指导书的规范性附录。
本指导书自2009年9月30日发布实施。
本指导书由设备维护部提出。
本指导书由生技部归口。
本指导书由设备维护部负责起草。
本指导书主要起草人：本指导书审核：本指导书审批：本标准由设备维护部负责解释。
凝汽器水环式真空泵检修指导书1 范围x本指导书适用范围是：xx电厂2×xxMW机组配套的2BW4353-OEK4改进型凝汽器水环式真空泵解体检修。
2 规范性引用文件制定本指导书引用的国家、行业、企业等标准和文件如下：电力建设安全工作规程第1部分：火力发电厂电力建设施工及验收技术规范汽机篇 DL584-19963 使用记录本指导书使用记录见附录A4 管理内容与要求安全技术措施检修工器具试验设备无检修步骤a）对每一步都应进行风险分析和控制，在必要的步骤中说明“存在风险”和“风险控制”的内容，该部分的内容为了能够醒目，应用“小五，蓝色，粗体”。
b）“简要记录”一般填写检修中需要涉及的检修记录表、调试记录表和技术监督报告编号等。
C）“质量验收”为检修作业设置的对应W点、H点及技术监督项目监控报告“R”点的质量控制实施计划。
d）“完成情况”实际工作中项目完成可以打钩“√”5 作业签证附录a）附录A：指导书使用记录b）附录B：检修记录表c）附录C：质量控制实施计划d）附录D：完工报告e）附录E：质量缺陷报告f）附录F：不符合项报告及验收单（注：有F1、F2）g）附录G：设备及设施异动申请单及报表（注：有G1、G2）h）附录H：设备试转申请单i）附录I：设备功能/品质再鉴定单附录A （规范性附录）附录B（规范性附录）水环式真空泵组检修记录设备名称：设备编号：检修记录编号：FR-日期:场记录人: 施工单位审核：设备维护部设备专责：生技部专工：附录C（规范性附录）附录D （规范性附录）完工报告附录E （规范性附录）质量缺陷报告附录F1（规范性附录）不符合项报告附录F2（规范性附录）不符合项处理验收单附录G1（规范性附录）生产设备及设施异动申请单部门：编号：锅炉（）号时间：年月批准：审核：申请人（经办人）注：（1）本表及附图、资料一式六份。

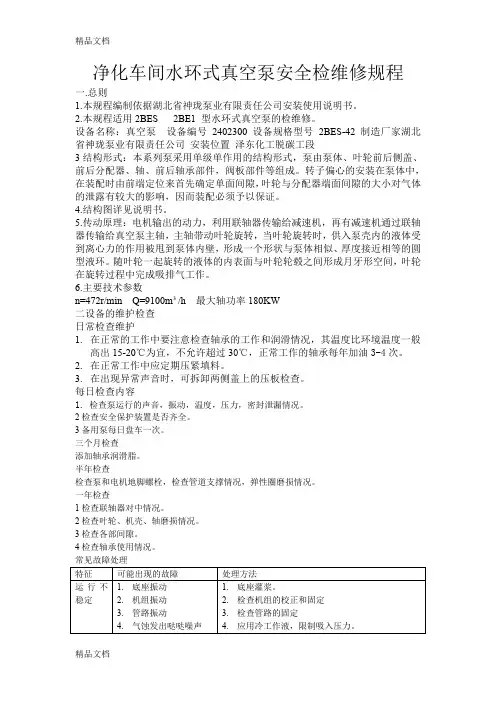

净化车间水环式真空泵安全检维修规程一.总则1.本规程编制依据湖北省神珑泵业有限责任公司安装使用说明书。
2.本规程适用2BES 2BE1 型水环式真空泵的检维修。
设备名称：真空泵设备编号2402300 设备规格型号2BES-42 制造厂家湖北省神珑泵业有限责任公司安装位置泽东化工脱碳工段3结构形式：本系列泵采用单级单作用的结构形式，泵由泵体、叶轮前后侧盖、前后分配器、轴、前后轴承部件，阀板部件等组成。
转子偏心的安装在泵体中，在装配时由前端定位来首先确定单面间隙，叶轮与分配器端面间隙的大小对气体的泄露有较大的影响，因而装配必须予以保证。
4.结构图详见说明书。
5.传动原理：电机输出的动力，利用联轴器传输给减速机，再有减速机通过联轴器传输给真空泵主轴，主轴带动叶轮旋转，当叶轮旋转时，供入泵壳内的液体受到离心力的作用被甩到泵体内壁，形成一个形状与泵体相似、厚度接近相等的圆型液环。
随叶轮一起旋转的液体的内表面与叶轮轮毂之间形成月牙形空间，叶轮在旋转过程中完成吸排气工作。
6.主要技术参数n=472r/min Q=9100m³/h 最大轴功率180KW二设备的维护检查日常检查维护1.在正常的工作中要注意检查轴承的工作和润滑情况，其温度比环境温度一般高出15-20℃为宜，不允许超过30℃，正常工作的轴承每年加油3-4次。
2.在正常工作中应定期压紧填料。
3.在出现异常声音时，可拆卸两侧盖上的压板检查。
每日检查内容1.检查泵运行的声音，振动，温度，压力，密封泄漏情况。
2检查安全保护装置是否齐全。
3备用泵每日盘车一次。
三个月检查添加轴承润滑脂。
半年检查检查泵和电机地脚螺栓，检查管道支撑情况，弹性圈磨损情况。
一年检查1检查联轴器对中情况。
2检查叶轮、机壳、轴磨损情况。
3检查各部间隙。
4检查轴承使用情况。
常见故障处理特征可能出现的故障处理方法运行不稳定1.底座振动2.机组振动3.管路振动4.气蚀发出哒哒噪声1.底座灌浆。
水环真空泵检修工艺规程5.1 型号型式及参数5.1.1 型号：2BW4 353－0EK4 590型式：单吸叶轮、双吸入口/双排出口、顶排式级数：单级叶轮压缩比：1：30吸入绝压：33—1033hPa（百帕）转速：590r/min排汽绝压：1013 hPa（百帕）抽速：36.5－89.0米3/分轴功率：160KW 泵重：2000公斤厂家：广东佛山水泵厂用途：用于抽吸凝汽器内及真空系统的空气及不可冷凝气体5.1.2型号含义：2BW4 353－0EK4 590转速590r/min真空泵采用填料轴封，其冷却水采用内供水方式表示机组不配置大气喷射器；“L”表示配置大气喷射器真空泵内的叶轮、分配板、泵体为304材质（1Cr18Ni9）最低吸入绝对压力代号0：33mbar，1：160mbar35—叶轮名义半径35cm，3—叶轮长径比代号泵系列名称---专门用于抽凝汽器真空的系列代号5.2 结构5.2.1结构说明：真空泵主要零部件由泵体、叶轮部件、侧盖、分配板、阀板、轴封部件、轴承、汽水分离器、工作水冷却器、自动排水阀、供水管路等组成。
5.2.1.1 泵体用钢板卷制、焊接成型、供水管路等组成。
5.2.1.2 叶轮部件：由叶轮与轴颈热装组成、两侧配有盘根护套。
5.2.1.3 侧盖安装于泵的两侧，有吸气法兰、排汽法兰及观察孔。
5.2.1.4分配板是上面开有吸气孔、排气孔的圆形平板，与侧盖泵体相连。
5.2.1.5阀板安装在分配板的排气口上，由阻水板和柔性阀板组成，具有调节排出压力作用，柔性阀板为四氟易损件，损坏后影响真空，须及时更换。
5.2.1.6轴封部件：泵的轴封通常采用填料密封形式，填料涵的密封冷却方式为内部供水方式。
5.2.1.7轴承：泵的驱动端装有一盘圆柱滚子轴承（NU226），非驱动端装有两盘圆锥滚子轴承（30226）。
图5－015.2.2结构特点：5.2.2.1采用两盘锥轴承进行转子的轴向定位。
5.2.2.2 叶轮、分配板、泵体均采用304材质（CF-8）不锈钢，有更强的防汽蚀能力。
水环式真空泵检修安全技术规程水环式真空泵是一种常见的真空泵，广泛应用于各个行业中。
为了确保水环式真空泵的正常运行和安全，对其进行定期检修非常重要。
下面是水环式真空泵检修的安全技术规程。
一、检修前的准备工作1.1 检修前应先切断水环式真空泵的电源，确保停电后不会发生意外事故。
1.2 了解相关设备说明书、操作手册和技术规格，熟悉设备的结构和工作原理。
1.3 准备适用的工具和检修设备，确保其完好无损。
1.4 配备必要的个人防护用品，如防护眼镜、手套、呼吸面罩等。
二、检查泵体和连接件2.1 检查泵体是否有裂纹、变形等损坏情况，如有需要更换。
2.2 检查连接件是否松动，如有需要紧固。
2.3 检查泵体和连接件是否有渗漏现象，如有需要修复或更换密封件。
三、清洁水环式真空泵3.1 清除水环式真空泵内的杂质和积聚物，如进出口管道的异物、水环池的沉淀物等。
可以使用清洗剂和刷子进行清洁。
3.2 清洗过程中注意防止水或清洗剂溅到电机和电器设备上，以免发生短路和起火等事故。
四、润滑水环式真空泵4.1 检查水环式真空泵的润滑油的情况，如有需要添加或更换。
4.2 添加或更换润滑油时，注意按照设备说明书的要求进行操作，避免超过润滑油标记线。
4.3 润滑油的添加和更换操作中，注意防止油液溅到电机和电器设备上。
五、检查电器设备5.1 检查电机、电器控制箱和电源线等电器设备的接线和固定情况，如有需要紧固或更换。
5.2 检查电器设备的绝缘情况，使用绝缘测试仪进行测量，确保电气安全。
六、检查安全阀和真空表6.1 检查安全阀的固定情况和调整压力，确保安全阀能及时发挥作用。
6.2 检查真空表的精度和灵敏度，如有需要进行校准或更换。
七、试运行和检查7.1 在检修完成后，重新接通电源，进行试运行。
注意观察电机的运转情况和电流的变化，确保设备的正常工作。
7.2 检查水环式真空泵的工作状态和真空度，确保其达到要求。
7.3 检查设备周围的安全环境和通风情况，注意防止因设备运行而引起的热量和气体聚集。
水环式真空泵检修工艺规程第一节水环式真空泵概述汽轮机内凝汽器的真空，无论是在汽轮机启动时的建立，还是正常运行时的维持都需要专用的凝汽器抽汽设备。
凝汽器的真空系统由凝汽器。
凝结水泵和真空泵等设备组成，作用是维持汽轮机在一定背压下运行，同时把排汽凝结成水送回锅炉参加热力循环。
本机组凝汽器抽真空系统由两台水环式真空泵及与凝汽器连接的阀门组成，整个真空泵组由真空泵、电动机、汽水分离器、工作水冷却器、气动控制系统、高低水位调节器、泵组内部有关连接管道、阀门及电气控制设备等组成。
真空泵作为凝汽器的抽汽设备具有很多优点，它本身有一套独立的工作系统，在机组启动前就能独立运行，以建立凝汽器的真空，而且能源消耗少，比射水、射汽抽汽器少70%，并且真空泵运行安全可靠，使用寿命长。
真空泵结构：1) 泵壳为圆筒形，内壁径向中心有一凸环使泵壳分为两个相同部分与转子及其他配件配合；2) 叶轮整体铸造，两端有端盖，中间有一个隔板,象在一根轴上装了两件对称的叶轮，叶片根部与轴构成两个16°锥角的圆锥体空间；3) 泵端盖上装有一只锥体其锥度也为16°，锥体表面按一定角度开有吸气孔和排汽孔并通过端盖与吸排汽系统连通，当两只端盖装到泵壳两端后,叶片根部与轴之间的圆锥空间被锥体占入，使锥体表面与叶片根部形成一定间隙配合；4) 转子部件两端为滚柱径向止推轴承支撑。
5) 轴封为填料密封工作原理：水环式真空泵的主要部件是叶轮和壳体。
叶轮由叶片和轮组成,叶片为前弯式即向叶轮旋转方向弯曲，泵体由若干零件组成，不同形式的水环式泵结构可能不同但都有共同的特点，就是在泵体内部要形成一个圆柱体空间，叶轮偏心地装在这个空间内，同时在壳体适当位置开有吸气口和排汽口，实现轴向吸气和排气。
水环式泵工作之前要向泵内灌注一定数量的水，起着传递能量的媒介作用，当叶轮旋转时，工质在叶片的推动下获得圆周速度由于离心力作用，将水甩向外径形成一个贴在圆柱体表面的水环。
水环式真空泵检修安全技术规程水环式真空泵是一种常用于工业生产过程中的真空设备，但其使用过程中也存在一定的安全隐患。
正确的检修和维护水环式真空泵，不仅可以延长设备的使用寿命，更是保障生产安全的重要措施。
本文将介绍水环式真空泵检修的安全技术规程。
一、检查和清洁水环式真空泵在检修水环式真空泵之前，首先需要断开电源并将设备的压力降至零。
然后，对真空泵进行外观检查，包括观察设备是否损坏、是否有松动的管路以及是否有漏损现象等。
如有问题需要及时修理，以免影响设备正常使用。
接着进行内部清洁，首先清除水环式真空泵内的灰尘和杂质，同时检查过滤器是否阻塞，若阻塞需要更换过滤器，以便提高真空泵的工作效率。
在清洁设备过程中，需要同时确保清洁工具的干净和卫生，先用清水将管道内壁冲洗一遍，再用清洗剂进行清洗。
注意，清洗剂的浓度要按照说明书所示添加。
二、拆卸水环式真空泵在拆卸水环式真空泵之前，需要将设备的压力降至零并切断电源。
然后，拆卸法兰盘，并且移除真空泵。
如涉及到强电设备的操作，需由经过专业培训的人员操作。
2.1 拆卸法兰盘•检查法兰盘的压力。
在拆卸法兰盘之前，需要先检查法兰盘的压力。
若压力过高，则需要先放空。
•使用扳手拆卸法兰盘螺栓。
•调整法兰盘之间的间距。
•进行法兰盘的拆卸操作。
2.2 移除真空泵•使用专业工具或者手动拆卸真空泵法兰盘。
•拆卸密封圈。
注意密封圈的位置和安装方法。
•移除真空泵。
三、更换水环式真空泵的密封件水环式真空泵的密封件包括密封圈和密封垫片。
在更换真空泵密封件时，需要选择厂家提供的原厂配件，并按照说明进行更换。
更换之前需要检查新密封件的尺寸是否符合设备需要。
更换过程中需要注意，密封件安装的各个零部件位置要正确、安装位置要正确、受力均匀等等。
四、试运行真空泵在更换密封件之后，需要进行水环式真空泵的试运行操作。
试运行之前，需检查零部件的安装是否完好，调试设备的使其处于正常的运行状态。
在试运行中，需要首先使用气压表检测压力，以确认真空泵的工作效果。
水环式真空泵检修工艺及质量标准一、概述水环式真空泵装置是用来抽吸渗入凝汽器中的空气或其它容器中的气体，以形成一定的真空度，它主要由水环泵，低速电机，汽水分离器，热交换器，底座，止回阀，进排水水位调节器以及连接管道和各种阀门组成，整个泵组采用闭式水循环，保证了泵的正常运行，也减少了水的损失。
正常运行时，被吸进来的气体通过吸入管进入泵体内，在泵内被压缩至排气口排出，经过排气管进入气水分离器进行气水分离，被分离出来的气体由逆止阀排出，而液体则经过管道进入热交换器，通过降温再重新使用。
汽水分离器内工作液面的高度由水位调节器进口和出口进行补充和排出。
气水分离器顶部空气出口设有自动止回阀；泵入口设有气动碟阀，保证泵备用停运时，空气不会泄露到凝汽器中。
二、结构(一)汽侧水环式真空泵装置结构：1水环式真空泵 2 底座 3 电机 4 控制箱5气水分离器 6 总排水管 7 液位计 8 联轴器9热交换器 16 进气管 17 泵排气管 18 装置排气管28泵供水管 28a 喷射支管 16a 泵进口碟阀18c 止回阀 22a进水调节阀 22b 排水调节阀24b 进水手动旁路球阀 47 压力开关 47b 压差开关三、检修工艺(一)作好各项安全措施，放尽泵内余水，拆除与泵体相连的所有管道与气水分离器相连的有关管道。
(二)拆除对轮螺栓，复查中心，并记录。
(三)拆电机、泵、气水分离器地脚螺栓，分别吊至检修场地，利用泵转子调整螺钉，复查叶轮位置和总串动间隙并记录。
拆气水分离器人孔，对其内部和附属部件进行清理。
(四)拔出对轮，卸下平键，松开前轴承端盖螺栓，卸下端盖，油封环。
(五)用专用工具卸下挡圈，取出油封环、衬环，用顶丝将轴承体连带轴承一起顶出卸下，分解。
(六)取出挡水胶圈，拆出格兰，松开端盖与筒体联接螺栓，吊出前端盖。
(七)松开后轴承端盖螺栓，卸下后轴承端盖。
松开后轴承内侧压盖螺栓，用专用工具卸下挡圈，用顶丝将后轴承连带轴承外圈一起顶出卸下，再用拉马将两轴承卸下，取出挡水胶圈，拆出格兰。
水环真空泵检修作业指导书1目的1.1保证真空泵检修符合检修工艺质量要求、文明生产管理标准。
1.2为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
适用某公司真空泵检修工作.3作业条件3.1真空泵停电，办理检修工作票。
3.2作业组成员了解检修前真空泵的缺陷。
3.3作业组成员了解真空泵的运行状态及小时数。
3.4清点所有专用工具齐全，检查合适，试验可靠3.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
3.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.7准备好检修用的各易损件，及材料。
3.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
4风险分析/危害辨识4.1真空泵检修总危害辨识：4.1.1参加检修的人员进行安全教育和技术培训，达到上岗条件。
4.1.2真空泵与所有系统完全解列,内部无压力。
4.1.3真空泵解体、检修、试验和抽穿转子时严禁损伤设备及其部件。
4.1.4严禁携带工具以外的其它物品（如金属性物品或锋利物品）。
4.1.5作业组成员的着装要符合工作要求。
4.1.6所带的常用工具、量具应认真清点，绝不许遗落在设备内。
4.1.7各作业过程作业组长要进行安全交底，做好危险预想。
4.2解体阶段的风险分析：4.2.1严格执行<电业工作安全措施>.4.2.2起吊搬运小心谨慎,以免损坏设备.4.2.3拆下的所有冷却水管口及油管口要用塑料布包好.。
4.2.4拆下的零部件应整齐地放在工作胶皮上,不准与地面直接接触,并用塑料布或再生布盖好。
4.3抽、穿转子及起吊端盖阶段的风险分析：4.3.1电动葫芦起吊，必须有专业人员指挥、监护。
4.3.2起吊重物前检查起重工具是否符合载荷要求。
4.3.3起吊物件要绑扎牢固、起吊平稳。
4.3.4抽、穿转子时，认真检查间隙均匀，防止定转子互相碰撞、摩擦。
4.3.5转子吊出后，要放在枕木上，，转子放稳后要用蓬布将转子盖好，并用封条封好，等待检修。
水环式真空泵维护检修规程（试行）盐湖海纳化工有限公司目录2. 总则3.规程适用范围4.检修周期和检修内容5 .6 .7 . 水环式真空泵常见故障、原因及处理方法主要零部件的检修技术试车与验收12总则水环真空泵内装有带固定叶片的偏心转子，将水（液体）抛向定子壁，水（液体）形成与定子同心的液环，液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。
水环真空泵（简称水环泵）是种粗真空泵，它所能获得的极限真空为2000~ 4000Pa与罗茨真空泵组成机组真空度可达1~ 600Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2X105Pa表压力。
电动机的维护检修按照《电动机维护检修规程》执行，其他附属装置的维护检修参照有关规程执行。
规程适用范围本规程适用于盐湖海纳化工有限公司抽速10m以上水环式真空泵的维护和检修；抽速10m以下及其它类型水环式真空泵可参照执行。
具体内容如下:检修周期和检修内容1）检修周期检修类别分小修、大修两类，并可根据点检、巡检及状态监测情况进行针对性的检修。
检修间隔期见下表:2）检修内容 2.1小修检查更换轴承，调整间隙和调校联轴器同轴度或皮带轮。
2.2大修解体检查各零件磨损、腐蚀和冲蚀程度，必要时进行修理或更换。
检查叶轮、叶片的磨损、冲蚀程度，必要时测定叶轮平衡。
检修或更换叶轮轴套。
检查泵体、端盖、隔板的磨损情况，调整，修理或更换。
10） 机器表面做除锈、防腐处理。
2.3检修前的准备1) 检查，紧固各连接螺栓。
2) 检查密封装置，压紧或更换填料。
3) 检查更换润滑油（脂）。
4) 5) 检查、修理或更换易损件。
6) 检查，补充或更换循环水。
1) 包括小修内容。
2) 3) 检查泵轴，校验轴的直线度，必要时予以更换。
4) 5) 检查、调整叶轮两端与两侧压盖的间隙。
6) 测量并调整泵体水平度。
7) 按规定检查校验真空表。
8) 清洗循环水系统。
水环式真空泵检修作业指导书 1.1结构概述 1.2真空泵结构概述： a) TC11E水环真空泵为单级单作用型式。
