制冷与低温技术原理自复叠式制冷循环自复叠制冷系统是种采用多元混合工质的制冷系统，它使用单台压缩机，通过自行分离、多级复叠的方法，在高沸点组分和低沸点组分之间实现了复叠，达到了制取低温的目的。

自复叠的基本流程：自复叠循环系统中的制冷剂为R22和R23它实质上是混合制冷剂的多级分凝循环。

自复叠系统最基本的流程是采用非共沸二元混合物制冷剂一级分凝循环。

气液两相制冷剂从冷凝器进入气液分离器后，高沸点组分节流产生冷量冷却低沸点组分至饱和或过冷状态，而后低沸点制冷剂节流并在蒸发器内蒸发。

在现有自复叠系统中，高沸点组分通常采用R600a ，R134a ，R22和NH 3，等，低沸点组分通常采用R23，R744和R14等。

自复叠制冷方式的特点(1) 采用单台压缩机工作, 可靠性高, 造价低, 系统简单, 控制方便。

(2) 蒸发与冷凝过程温度有一定的滑移, 使冷却介质及被冷却介质的温度变化容易与制冷剂的冷凝温度和蒸发温度同步, 减小了传热温差, 提高了制冷循环的效率。

(3) 低温端没有压缩机等运动部件, 使其振动很小, 结构简单紧凑。

(4) 高沸点组分在较高温度形成液体经节流回到低压通道, 避免了其在低温下有固相析出, 堵塞节流元件, 进一步提高了系统的可靠性, 也使得下一级换热器负荷减少, 可以减少循环中高沸点组分在低温段带来流动损失和回热损失。

(5) 采用混合物工质, 可以使节流运行压力大大降低。

(6) 由于混合物工质热物性的特点, 使其具有优于其他低温制冷器的许多优点, 在80K 以上的温区都具有较高的热效率。

自复叠制冷机在多温、变温冰箱中的应用。

传统制冷装置的缺点：①较低蒸发温度导致较大的有效能损失，造成冷藏室中的储物干耗增加，加速了果、菜的老化过程。

②控制各间室温度时存在困难。

自复叠制冷机系统可以采用多个独立的蒸发器，提供多个不同的蒸发温度并分别与各个间室冷却温度相匹配，可以彻底解决上述问题，实现真正意义上的“一机多温”。

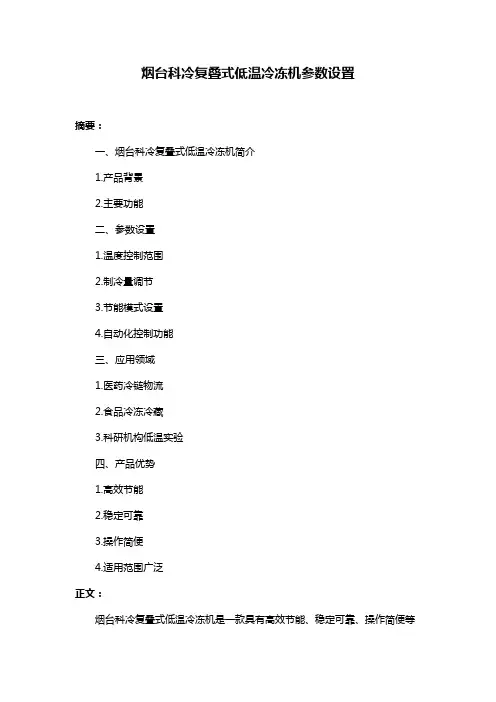

烟台科冷复叠式低温冷冻机参数设置
摘要：
一、烟台科冷复叠式低温冷冻机简介
1.产品背景
2.主要功能
二、参数设置
1.温度控制范围
2.制冷量调节
3.节能模式设置
4.自动化控制功能
三、应用领域
1.医药冷链物流
2.食品冷冻冷藏
3.科研机构低温实验
四、产品优势
1.高效节能
2.稳定可靠
3.操作简便
4.适用范围广泛
正文：
烟台科冷复叠式低温冷冻机是一款具有高效节能、稳定可靠、操作简便等
特点的冷冻设备。

本产品主要应用于医药冷链物流、食品冷冻冷藏以及科研机构的低温实验等领域。

在参数设置方面，烟台科冷复叠式低温冷冻机具有以下特点：
1.温度控制范围：该设备可实现-40℃至-120℃的温度控制，满足不同行业对低温环境的需求。

2.制冷量调节：设备采用复叠式制冷技术，可根据实际需求对制冷量进行调节，实现精确控温。

3.节能模式设置：通过智能控制系统，可根据环境温度、设备负载等因素自动调整运行模式，实现节能降耗。

4.自动化控制功能：设备具备自动化控制功能，可实现远程监控、故障预警等功能，提高设备运行的稳定性和安全性。

烟台科冷复叠式低温冷冻机具有高效节能、稳定可靠、操作简便等优势，能够满足不同行业对低温环境的需求。

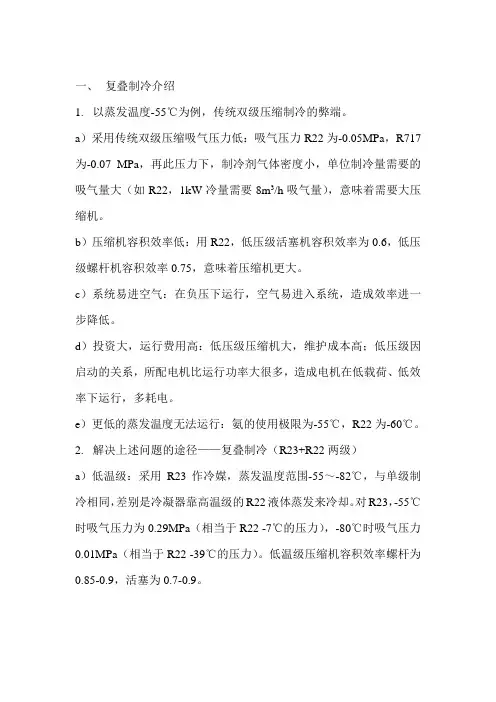

一、复叠制冷介绍1.以蒸发温度-55℃为例，传统双级压缩制冷的弊端。

a）采用传统双级压缩吸气压力低：吸气压力R22为-0.05MPa，R717为-0.07 MPa，再此压力下，制冷剂气体密度小，单位制冷量需要的吸气量大（如R22，1kW冷量需要8m3/h吸气量），意味着需要大压缩机。

b）压缩机容积效率低：用R22，低压级活塞机容积效率为0.6，低压级螺杆机容积效率0.75，意味着压缩机更大。

c）系统易进空气：在负压下运行，空气易进入系统，造成效率进一步降低。

d）投资大，运行费用高：低压级压缩机大，维护成本高；低压级因启动的关系，所配电机比运行功率大很多，造成电机在低载荷、低效率下运行，多耗电。

e）更低的蒸发温度无法运行：氨的使用极限为-55℃，R22为-60℃。

2.解决上述问题的途径——复叠制冷（R23+R22两级）a）低温级：采用R23作冷媒，蒸发温度范围-55～-82℃，与单级制冷相同，差别是冷凝器靠高温级的R22液体蒸发来冷却。

对R23，-55℃时吸气压力为0.29MPa（相当于R22 -7℃的压力），-80℃时吸气压力0.01MPa（相当于R22 -39℃的压力）。

低温级压缩机容积效率螺杆为0.85-0.9，活塞为0.7-0.9。

b）高温级：采用R22作冷媒，同普通制冷，蒸发器的热负荷来自低温级的R23气体冷凝，蒸发温度-23～-33℃。

3.对比分析：以蒸发温度-55℃、冷凝温度35℃、制冷量165kW，R22双级压缩制冷与R23+R22复叠制冷方案比较如下：a）R22双级制冷压缩机配置：低压级3台KF16CB螺杆（55kW电机），高压级1台KF16CB螺杆（110kW电机）。

装机电力总容量约310kW，压缩机总耗电约180kW。

b）R23+R22复叠制冷压缩机配置：低温级1台R23DDKF12.5CB螺杆（65kW电机），高温级1台R22DGKF16CB螺杆（100kW电机）。

装机电力总容量约180kW，压缩机总耗电约150kW。

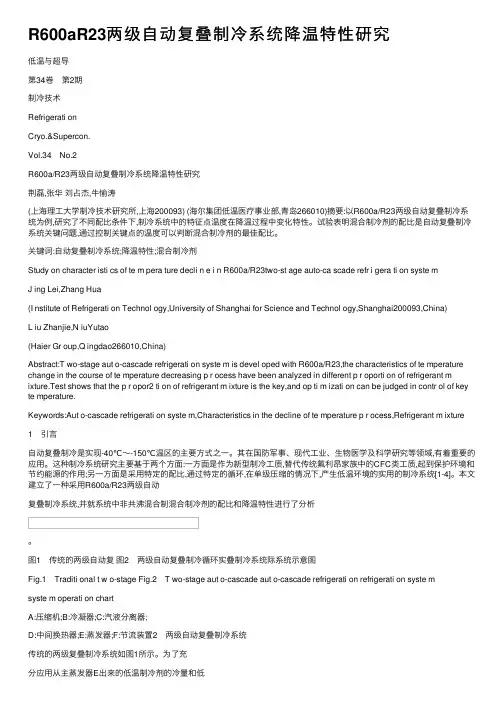

R600aR23两级⾃动复叠制冷系统降温特性研究低温与超导第34卷　第2期制冷技术Refrigerati onCryo.&Supercon.Vol.34　No.2R600a/R23两级⾃动复叠制冷系统降温特性研究荆磊,张华刘占杰,⽜愉涛(上海理⼯⼤学制冷技术研究所,上海200093) (海尔集团低温医疗事业部,青岛266010)摘要:以R600a/R23两级⾃动复叠制冷系统为例,研究了不同配⽐条件下,制冷系统中的特征点温度在降温过程中变化特性。

试验表明混合制冷剂的配⽐是⾃动复叠制冷系统关键问题,通过控制关键点的温度可以判断混合制冷剂的最佳配⽐。

关键词:⾃动复叠制冷系统;降温特性;混合制冷剂Study on character isti cs of te m pera ture decli n e i n R600a/R23two-st age auto-ca scade refr i gera ti on syste mJ ing Lei,Zhang Hua(I nstitute of Refrigerati on Technol ogy,University of Shanghai for Science and Technol ogy,Shanghai200093,China)L iu Zhanjie,N iuYutao(Haier Gr oup,Q ingdao266010,China)Abstract:T wo-stage aut o-cascade refrigerati on syste m is devel oped with R600a/R23,the characteristics of te mperature change in the course of te mperature decreasing p r ocess have been analyzed in different p r oporti on of refrigerant m ixture.Test shows that the p r opor2 ti on of refrigerant m ixture is the key,and op ti m izati on can be judged in contr ol of key te mperature.Keywords:Aut o-cascade refrigerati on syste m,Characteristics in the decline of te mperature p r ocess,Refrigerant m ixture1　引⾔⾃动复叠制冷是实现-40℃～-150℃温区的主要⽅式之⼀。

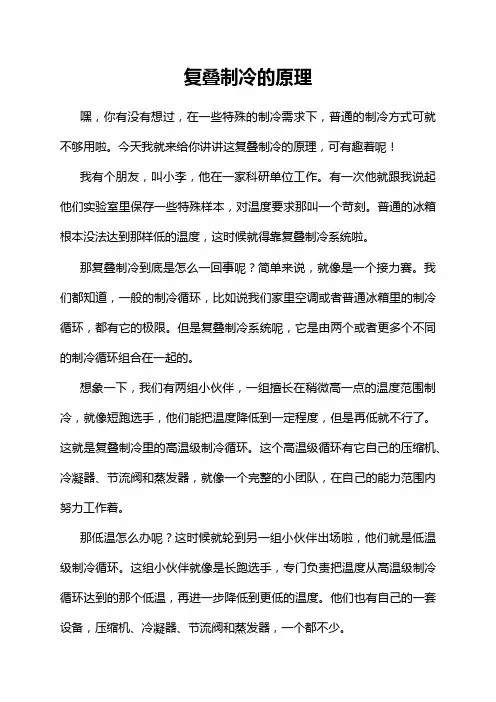

复叠制冷的原理嘿，你有没有想过，在一些特殊的制冷需求下，普通的制冷方式可就不够用啦。

今天我就来给你讲讲这复叠制冷的原理，可有趣着呢！我有个朋友，叫小李，他在一家科研单位工作。

有一次他就跟我说起他们实验室里保存一些特殊样本，对温度要求那叫一个苛刻。

普通的冰箱根本没法达到那样低的温度，这时候就得靠复叠制冷系统啦。

那复叠制冷到底是怎么一回事呢？简单来说，就像是一个接力赛。

我们都知道，一般的制冷循环，比如说我们家里空调或者普通冰箱里的制冷循环，都有它的极限。

但是复叠制冷系统呢，它是由两个或者更多个不同的制冷循环组合在一起的。

想象一下，我们有两组小伙伴，一组擅长在稍微高一点的温度范围制冷，就像短跑选手，他们能把温度降低到一定程度，但是再低就不行了。

这就是复叠制冷里的高温级制冷循环。

这个高温级循环有它自己的压缩机、冷凝器、节流阀和蒸发器，就像一个完整的小团队，在自己的能力范围内努力工作着。

那低温怎么办呢？这时候就轮到另一组小伙伴出场啦，他们就是低温级制冷循环。

这组小伙伴就像是长跑选手，专门负责把温度从高温级制冷循环达到的那个低温，再进一步降低到更低的温度。

他们也有自己的一套设备，压缩机、冷凝器、节流阀和蒸发器，一个都不少。

这两组循环是怎么协同工作的呢？这就像是一场精妙的配合。

高温级循环把热量排出去，制冷到一个中间温度。

然后这个中间温度就成了低温级循环的起始温度。

打个比方，高温级循环把温度降到-30°C，那对于低温级循环来说， -30°C就是它的“起跑线”，然后它就从这个温度开始继续制冷，一直降到比如说 -80°C甚至更低。

我记得我还问过小李，为啥不直接用一个制冷循环来达到这么低的温度呢？小李就笑着跟我说：“你想啊，如果让一个人既跑短跑又跑长跑，他能都跑得好吗？制冷循环也是一样的道理。

每个单独的制冷循环都有它自己适合的温度范围，就像人有自己擅长的事情一样。

想要在超低温下制冷，就像要把一件很难的事情做到极致，一个循环可搞不定，得几个循环合作，各展所长才行。

采用复叠式制冷循环的原因
1. 提高制冷效率：复叠式制冷循环可以将低温冷凝器中的冷气进一步冷却，使其温度更低，从而提高制冷系统的效率。

通过多个级别的冷凝器和蒸发器，冷凝温度不断下降，从而减少了对压缩机的功率需求，并提高了制冷系统的性能。

2. 扩大制冷范围：复叠式制冷循环可以扩大制冷系统的工作温度范围。

传统的单级制冷循环通常适用于较低的温度范围，而复叠式制冷循环可以通过多级蒸发器和冷凝器，在不同温度范围内工作，适用于更广泛的应用领域。

3. 降低系统压力：复叠式制冷循环通过将制冷循环中的压力降低到较低的水平，可以减少系统中的压力损失，提高了压缩机的效率，减少了能耗。

4. 提高系统稳定性：复叠式制冷循环的多级结构可以提高系统的稳定性。

通过将制冷系统分为多个级别，可以减小每个级别的温度和压力差异，减少了运行过程中的温度和压力波动，从而提高了系统的稳定性和可靠性。

5. 实现多种制冷要求：复叠式制冷循环可以根据不同的制冷需求进行灵活调节。

通过增加或减少冷凝器和蒸发器的级数，可以实现不同的制冷效果，满足不同的使用要求。

总的来说，采用复叠式制冷循环可以提高制冷系统的效率和性能，扩大制冷范围，减小能耗，提高系统的稳定性和可靠性，以及适应不同的制冷要求。

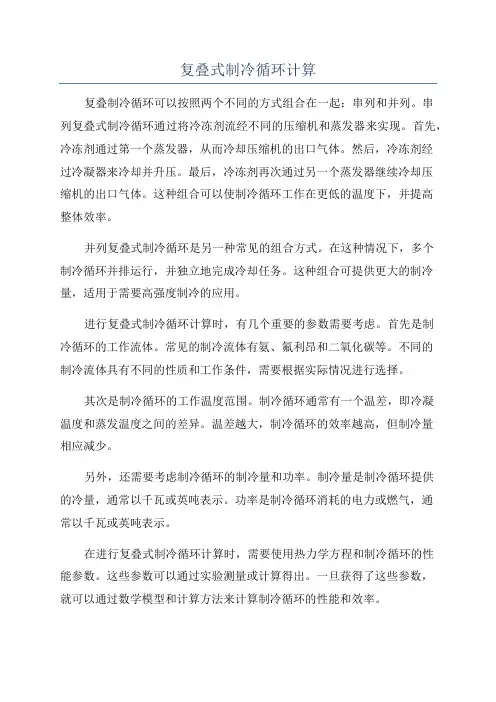

复叠式制冷循环计算复叠制冷循环可以按照两个不同的方式组合在一起：串列和并列。

串列复叠式制冷循环通过将冷冻剂流经不同的压缩机和蒸发器来实现。

首先，冷冻剂通过第一个蒸发器，从而冷却压缩机的出口气体。

然后，冷冻剂经过冷凝器来冷却并升压。

最后，冷冻剂再次通过另一个蒸发器继续冷却压缩机的出口气体。

这种组合可以使制冷循环工作在更低的温度下，并提高整体效率。

并列复叠式制冷循环是另一种常见的组合方式。

在这种情况下，多个制冷循环并排运行，并独立地完成冷却任务。

这种组合可提供更大的制冷量，适用于需要高强度制冷的应用。

进行复叠式制冷循环计算时，有几个重要的参数需要考虑。

首先是制冷循环的工作流体。

常见的制冷流体有氨、氟利昂和二氧化碳等。

不同的制冷流体具有不同的性质和工作条件，需要根据实际情况进行选择。

其次是制冷循环的工作温度范围。

制冷循环通常有一个温差，即冷凝温度和蒸发温度之间的差异。

温差越大，制冷循环的效率越高，但制冷量相应减少。

另外，还需要考虑制冷循环的制冷量和功率。

制冷量是制冷循环提供的冷量，通常以千瓦或英吨表示。

功率是制冷循环消耗的电力或燃气，通常以千瓦或英吨表示。

在进行复叠式制冷循环计算时，需要使用热力学方程和制冷循环的性能参数。

这些参数可以通过实验测量或计算得出。

一旦获得了这些参数，就可以通过数学模型和计算方法来计算制冷循环的性能和效率。

总之，复叠式制冷循环是一种高效的制冷循环，可用于各种冷却应用。

通过合理选择工作流体、温度范围和性能参数，可以实现制冷循环的优化设计和运行。

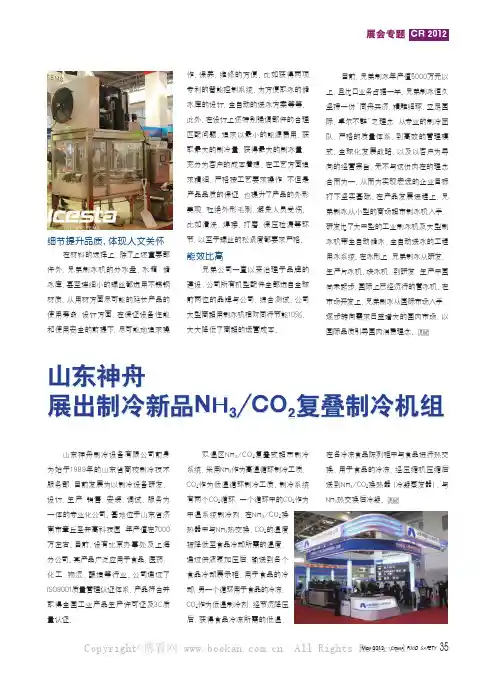

May 2012 CHINA FOOD SAFETY 35细节提升品质，体现人文关怀在材料的选择上，除了上述重要部件外，兄弟制冰机的分水盘、水箱、储冰库、甚至连细小的螺丝都选用不锈钢材质，从用材方面尽可能的延长产品的使用寿命；设计方面，在保证设备性能和使用安全的前提下，尽可能地追求操作、保养、维修的方便。

比如获得两项专利的智能控制系统，为方便取冰的储冰库的设计，全自动的送冰方案等等。

此外，在设计上还特别强调部件的合理匹配问题，追求以最小的能源费用，获取最大的制冷量，获得最大的制冰量，充分为客户的成本着想。

在工艺方面追求精细，严格按工艺要求操作，不但是产品品质的保证，也提升了产品的外形美观，杜绝外形毛刺，避免人员受伤。

比如清洗、焊接、打磨、保压检漏等环节，以至于螺丝的松紧度都要求严格。

能效比高兄弟公司一直以来治理于品牌的建设，公司所有机型配件全部选自全球前两位的品牌与公司，综合测试，公司大型商超用制冰机相对同行节能10%，大大降低了商超的运营成本。

目前，兄弟制冰年产值5000万元以上，且出口业务占据一半。

兄弟制冰恒久坚持一份“同舟共济，精雕细琢，立足国际，卓尔不群”之理念，从专业的制冷团队，严格的质量体系，到高效的管理模式，全球化发展战略，以及以客户为导向的经营宗旨，无不与这份内在的理念合而为一，从而为实现宏远的企业目标打下坚实基础。

在产品发展进程上，兄弟制冰从小型的商场超市制冰机入手，研发出了大中型的工业制冰机及大型制冰机带全自动储冰、全自动送冰的工程用冰系统。

在冰形上，兄弟制冰从研发、生产片冰机、块冰机，到研发、生产中国尚未起步，国际上已经流行的管冰机。

在市场开发上，兄弟制冰从国际市场入手，逐步转向需求日益增大的国内市场，以国际品质引导国内消费理念。

山东神舟展出制冷新品NH 3/CO 2复叠制冷机组山东神舟制冷设备有限公司前身为始于1989年的山东省商校制冷技术服务部，目前发展为以制冷设备研发、设计、生产、销售、安装、调试、服务为一体的专业化公司。

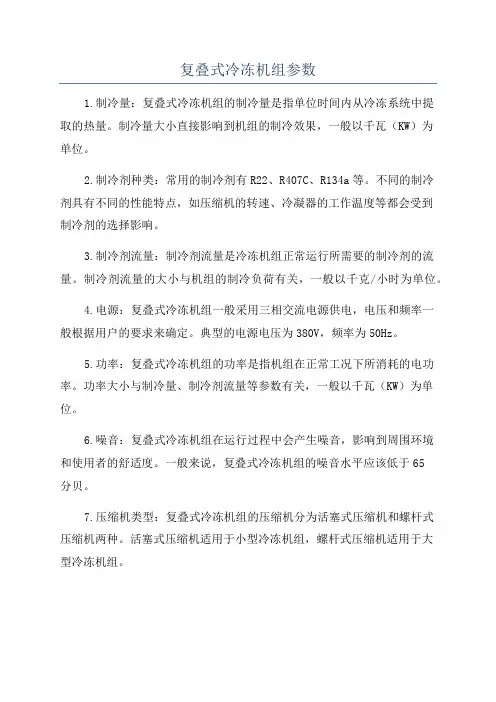

复叠式冷冻机组参数1.制冷量：复叠式冷冻机组的制冷量是指单位时间内从冷冻系统中提取的热量。

制冷量大小直接影响到机组的制冷效果，一般以千瓦（KW）为单位。

2.制冷剂种类：常用的制冷剂有R22、R407C、R134a等。

不同的制冷剂具有不同的性能特点，如压缩机的转速、冷凝器的工作温度等都会受到制冷剂的选择影响。

3.制冷剂流量：制冷剂流量是冷冻机组正常运行所需要的制冷剂的流量。

制冷剂流量的大小与机组的制冷负荷有关，一般以千克/小时为单位。

4.电源：复叠式冷冻机组一般采用三相交流电源供电，电压和频率一般根据用户的要求来确定。

典型的电源电压为380V，频率为50Hz。

5.功率：复叠式冷冻机组的功率是指机组在正常工况下所消耗的电功率。

功率大小与制冷量、制冷剂流量等参数有关，一般以千瓦（KW）为单位。

6.噪音：复叠式冷冻机组在运行过程中会产生噪音，影响到周围环境和使用者的舒适度。

一般来说，复叠式冷冻机组的噪音水平应该低于65分贝。

7.压缩机类型：复叠式冷冻机组的压缩机分为活塞式压缩机和螺杆式压缩机两种。

活塞式压缩机适用于小型冷冻机组，螺杆式压缩机适用于大型冷冻机组。

8.冷凝方式：复叠式冷冻机组的冷凝方式有水冷式和风冷式两种。

水冷式适用于大型冷冻机组，可以通过冷却塔或冷却器将热量通过水冷方式排出。

风冷式适用于小型冷冻机组，通过风扇将热量排出。

9.控制方式：复叠式冷冻机组的控制方式包括手动控制和自动控制两种。

手动控制需要人工干预调整机组的工作参数，自动控制则可以根据设定的温度和压力等参数自动调节。

10.能效比：复叠式冷冻机组的能效比是指制冷量与电力消耗之比。

能效比越高，表示机组的能源利用效率越高，运行成本也越低。

综上所述，复叠式冷冻机组的参数包括制冷量、制冷剂种类、制冷剂流量、电源、功率、噪音、压缩机类型、冷凝方式、控制方式和能效比等。

这些参数的选择和调节对于机组的性能和运行效果至关重要，用户在购买和使用复叠式冷冻机组时应根据实际需求和环境来选择合适的参数。

标题：探索烟台科冷复叠式低温冷冻机参数设置一、烟台科冷复叠式低温冷冻机简介烟台科冷复叠式低温冷冻机是一种先进的制冷设备，其设计灵活、节能且效率高。

它不仅可以满足工业生产中对低温冷冻的需求，还可以提供稳定的温度控制和高质量的冷却效果。

合理设置其参数对于提高生产效率和产品质量至关重要。

二、参数设置的重要性1. 烟台科冷复叠式低温冷冻机的参数设置直接影响到其制冷效果和能效比。

通过合理设置压缩机、冷凝器、蒸发器、冷冻剂等参数，可以有效提高设备的性能和节能水平。

2. 合理的参数设置可以避免设备过载运行，延长设备的使用寿命，减少维修和更换成本，提高设备的稳定性和可靠性。

三、烟台科冷复叠式低温冷冻机参数设置的注意事项1. 压缩机参数：包括压缩机的功率、工作频率、出气温度等。

在设置压缩机参数时，需要考虑到设备的制冷量需求、环境温度和冷冻介质的特性，确保压缩机在合适的工作状态下运行。

2. 冷凝器参数：主要包括冷凝器的压力、冷却水温度、散热面积等。

合理设置冷凝器参数可以有效降低冷凝温度，提高冷凝效果，节约能源消耗。

3. 蒸发器参数：需考虑到蒸发器的温度、压力、冷却介质流量等。

蒸发器参数的合理设置可以确保冷冻效果和产品质量，同时降低设备的能耗。

4. 冷冻剂参数：包括冷冻剂的种类、流量、温度等。

不同种类的冷冻剂对设备工作的要求不同，需要根据具体情况进行合理设置。

四、参数设置的个人观点和理解在实际应用中，我对烟台科冷复叠式低温冷冻机参数设置有着深刻的理解和实践经验。

通过对设备的参数进行合理调整，我发现可以显著提高设备的稳定性和性能，降低能耗，确保产品质量和生产效率。

总结与回顾烟台科冷复叠式低温冷冻机参数设置是一个复杂而又重要的工作，需要综合考虑设备的工作条件、制冷效果、能源消耗和设备的可靠性。

合理的参数设置可以帮助企业提高生产效率，降低经营成本，并且对环境保护也有重要意义。

我们应该高度重视烟台科冷复叠式低温冷冻机参数设置的工作，并不断优化和改进。

课程设计课程名称制冷与低温课程设计题目名称冷库CO2/NH3复叠制冷系统设计学生学院能源与动力工程学院专业班级能动B11组员朱家伟李科白清川指导教师晏刚2014年9月2日设计总说明本课程设计是设计一个10^3 m3低温冷冻库制冷循环系统,要求选用CO2/NH3复叠制冷循环系统。

整个设计过程主要包括系统制冷量计算、系统高低温级循环理论设计、复叠制冷系统设备的计算和选配，同时结合整体设备运行原理，对该CO2/NH3复叠制冷循环系统进行校正。

本次设计先从冷库制冷量计算着手，先根据CO2的制冷范围，初设循环的温度范围，计算出中间温度；再由各级冷凝蒸发温度结合循环p-h图确定系统设备的工况，最后根据工况和要求选取最佳的制冷设备。

经过设计计算，可以根据两级压缩机的排气量选取合适的压缩机，根据换热器负荷，利用专业换热器软件计算换热器的技术参数，在选取合适的换热器。

通过本次的设计，得到了一个较合理的可适用于低温冷冻库的CO2/NH3复叠系统成套设备。

关键词：低温冷库 CO2/NH3复叠螺杆压缩机蒸发冷凝器课程设计目录一、CO2/HN3复叠制冷系统制冷量计算 (2)1.110^3M³冷库耗冷量的计算 (2)1.2冷库机组计算 (3)二、CO2/NH3复叠制冷系统理论循环计算 (4)2.1C02／NH3复叠制冷系统的特点 (4)2.2CO2/NH3复叠制冷系统的组成 (5)2.3复叠系统温度的确定 (6)2.4低温级（CO2）设计参数 (6)2.5高温级（NH3）设计参数 (6)2.6低温级（CO2）循环理论计算 (6)2.7高温级（NH3）循环理论计算 (8)三、CO2/NH3复叠制冷系统设备的选择 (9)3.1压缩机的选择 (9)3.2换热器的计算和选择 (10)3.3油冷却器的选择 (10)3.4电子膨胀阀的选择 (11)3.5CO2安全阀的设计 (12)3.6润滑油的选择 (13)3.7密封材料 (14)四、主要参考文献 (16)五、心得体会 (17)一、co2/hn3复叠制冷系统制冷量计算1.1 10^3m³冷库耗冷量的计算Q=Q1+Q2+Q3+Q4+Q5+Q6+Q71、传导热量Q1:Q1=K×F×（T0 –T1）= 84 kw式中：K——库体材料传热系数W/ °C.m2。

自复叠制冷系统的原理
自复叠制冷系统是一种新型的制冷技术，其原理主要基于制冷循环中的自复叠效应。

在制冷循环中，自复叠效应是指当制冷剂在蒸发器中蒸发时，其温度会快速下降，导致蒸发器表面的霜层增厚。

随着霜层的增厚，蒸发器的传热效率会逐渐降低，进而影响整个制冷系统的性能。

为了解决这一问题，自复叠制冷系统采用了一种特殊的循环方式。

具体来说，它利用了两个独立的蒸发器，其中一个用于制冷，另一个则用于除霜。

当制冷蒸发器中的霜层达到一定厚度时，控制系统就会将制冷剂切换到除霜蒸发器中，从而实现蒸发器的自动除霜。

在自复叠制冷系统中，制冷和除霜两个过程可以交替进行，从而实现了系统的自复叠效应。

这种制冷方式不仅提高了系统的制冷效率，还可以有效解决蒸发器冻结和结霜问题，从而提高了制冷系统的稳定性和可靠性。

总之，自复叠制冷系统的原理是利用制冷循环中的自复叠效应，通过交替进行制冷和除霜来实现蒸发器的自动除霜，从而提高系统的制冷效率和稳定性。

- 1 -。

R22/R23自动复叠制冷循环的特性研究陆向阳 张 华 黄 森 刘训海(上海理工大学制冷技术研究所 200093 上海)摘 要 通过一个两级自动复叠制冷循环系统来研究R22/R23混合工质的循环特性,在一系列合理简化的基础上讨论了其组分的充注比例和循环比例的关系,分析了循环比例的计算方法,并给出了循环系统中各点参数的计算结果和空间压焓图。

主题词 非共沸混合工质 自动复叠 充注比例 循环比例 空间压焓图修改稿于2004年8月26日收到。

陆向阳,男,26岁,硕士研究生。

1 引 言自动复叠制冷循环(Auto -Cascade Refrigeration Cycle)采用单压缩机和混合工质制取低温环境,具有结构简单,可靠性高,寿命长等一系列优势[1],无疑成为-60e ~-196e 温区中小型低温制冷设备最佳的实现途径。

非共沸混合工质在自动复叠循环过程中的应用有其独特性的一面[2]:自动实现各组分的分离和混合。

这种特性要求严格的选择混合工质的组分和配比。

图1为一个冷柜采用的两级自动复叠制冷循环示意图,制冷剂采用R22/R23混合工质。

工作原理如下:混合工质经压缩机A 压缩并排入冷凝器B,在冷凝器中进行变温冷凝,其中R22基本上冷凝为液体,而R23基本上仍然保持气态。

从冷凝器出来的气液混合物进入气液分离器C 在重力的作用下实现自动分离,富含R22的液体经气液分离器底部送至节流装置D 节流;富含R23的气体经汽液分离器的上部进入分凝器E 进一步降温,在降温过程中R23气体的纯度进一步提高,分凝器E 底部得到的冷凝液回流到气液分离器C 中。

纯度较高的R23气体经蒸发冷凝器F 冷凝,冷凝液体经节流装置G 节流后在蒸发器H 中蒸发。

自蒸发器H 中流出的R23气体和自节流装置D 流出的R22气液混合物汇合,依次经过换热器F,换热器E,气液分离器I 回到压缩机,完成整个循环。

A 1压缩机;B 1水冷冷凝器;C 1气液分离器;D 1节流装置;E 1分凝器;F 1蒸发冷凝器;G 1节流装置;H 1蒸发器;I 1气液分离器;J 1汇合点;K 1视液镜。

复叠式冷冻机组参数1.制冷量参数：复叠式冷冻机组的制冷量参数是其最重要的技术指标之一、制冷量通常用“万卡/小时”或“千瓦”来表示。

制冷量的大小决定了冷冻机组可以制冷的空间范围。

通常来说，制冷量越大，冷冻机组的制冷能力越强。

2.制冷剂参数：复叠式冷冻机组使用的制冷剂通常是氟利昂系列，如R404A、R407C等。

制冷剂的选择是根据冷冻要求和环保要求来确定的。

制冷剂的选择应当符合国家相关法规和标准，同时要考虑到冷冻机组的制冷效果和能效比。

3.机组功率参数：复叠式冷冻机组的功率参数通常用“千瓦”来表示。

机组的功率大小直接影响到机组的运行效率和能源消耗。

通常来说，功率越低，冷冻机组的能源利用率越高，运行成本也更低。

4.机组压缩机参数：复叠式冷冻机组的压缩机是冷冻机组的核心部件，其性能直接影响到机组的制冷效果和能耗。

常见的压缩机类型有螺杆式压缩机、活塞式压缩机等。

压缩机的排气温度、排气压力、冷却方式等参数都对机组的制冷效果和能效比有影响。

5.机组制冷方式参数：复叠式冷冻机组的制冷方式有直接式制冷和间接式制冷两种。

直接式制冷是通过制冷剂直接进行传热，适用于低温制冷。

间接式制冷是通过介质进行传热，适用于超低温制冷。

制冷方式的选择要根据具体的冷冻要求和工艺流程来确定。

6.控制系统参数：复叠式冷冻机组的控制系统通常采用PLC控制，可以实现机组的自动控制和监测。

控制系统的参数包括温度控制范围、精度、报警功能等。

控制系统的性能直接影响到机组的运行稳定性和能耗。

7.机组的外形尺寸参数：复叠式冷冻机组的外形尺寸参数包括长、宽、高等尺寸。

外形尺寸的大小直接影响到机组的安装和布局。

通常来说，外形尺寸越小，机组的布置和安装就越方便。

综上所述，复叠式冷冻机组的参数涵盖了制冷量、制冷剂、机组功率、压缩机、制冷方式、控制系统和外形尺寸等多个方面。

选择复叠式冷冻机组时，需要根据具体的冷冻要求和工艺流程来确定相应的参数，以实现最佳的制冷效果和能耗。

两阶段自动折叠冷却系统就像超级英雄一样，准备在事情开始发热的时候拯救一天！当温度达到一定点时，主冷藏电路就会弹入行动。

气压器像一个肌肉充沛的英雄一样，踢入齿轮，开始泵出制冷剂，使其热而烦恼。

但之后，制冷剂在冷却器上得到冷却，冷却器冷却后会因周围空气或水而变成液体。

它就像燃烧的气体变成一个冷却的，收集的液体，准备好承受它走过的热浪！
在冷冻剂从冷凝过程中发热而烦恼后，它需要前往扩张阀。

这个小家伙控制着冷冻剂进入蒸发器一旦进入蒸发器，液体制冷剂开始从周围浸泡所有的热量，比如冰箱或房间内的空气。

这种热吸收使制冷剂变成气体，对环境具有冷却作用。

现在的低气压制冷剂气体然后朝回向气压器，整个循环重新开始。

在两级系统的情况下，可采用二级制冷电路以与主电路一致的方式运行，尽管在不同的温度阈值下进行激活。

二次电路的战略目的是在温度达到较低阈值时提供辅助冷却能力，从而提高温度控制的精度，提高冷却过程中的能效。

这一办法与我们优化资源利用和减少环境影响以支持我们的首要政策目标相一致。

复叠式制冷循环计算复叠式制冷循环是一种高效的制冷方式，主要由两个单独的循环组成，相互独立地进行制冷和回热过程。

本文将介绍复叠式制冷循环的计算原理，包括循环参数的设定和计算公式的推导。

一、循环参数的设定复叠式制冷循环主要由高温循环和低温循环两部分组成，具体的循环参数如下：1. 高温循环：压缩机排气压力Pc、蒸发器出口压力Pe、冷凝器出口压力Pc1、蒸发器入口温度Te、冷凝器出口温度Tc1、冷凝器入口温度Tc2。

2. 低温循环：低温蒸发器出口压力Pf、低温压缩机排气压力Pc2、低温蒸发器入口温度Tf1、低温蒸发器出口温度Tf2、低温冷凝器出口温度Tc3、低温冷凝器入口压力Pe1。

二、计算原理根据第一定律和第二定律，复叠式制冷循环的制冷量和功率消耗可以通过以下公式计算：1. 高温循环：制冷量Qh=mcph(Te-Tc1)功率消耗Ph=mcph[(Te-Tc1)/(Te*Tc1)]*(H2-H1)其中，mcph为高温循环工质的质量流量，H1为高压侧叶轮进口焓值，H2为高压侧叶轮出口焓值。

2. 低温循环：制冷量Qf=mcpf(Tf1-Tf2)功率消耗Pf=mcpf[(Tf1-Tf2)/(Tf2*Pe1)]*(H4-H3)其中，mcpf为低温循环工质的质量流量，H3为低压侧叶轮进口焓值，H4为低压侧叶轮出口焓值。

三、计算步骤在计算复叠式制冷循环的制冷量和功率消耗时，需要按照以下步骤进行：1. 确定循环参数，包括高温循环和低温循环的压力、温度、质量流量等参数。

2. 按照上述公式分别计算高温循环和低温循环的制冷量和功率消耗。

3. 计算复叠式制冷循环的制冷量和功率消耗，其中制冷量为两个循环的制冷量之和，功率消耗为两个循环的功率消耗之和。

4. 计算制冷效率，即制冷量与功率消耗的比值，用于评估复叠式制冷循环的能效。

四、应用场景复叠式制冷循环适用于需要高效制冷的场合，例如低温冷却、制冷设备等领域。

由于其具有独立的高温循环和低温循环，可以使制冷量和能效得到提高，满足节能减排需求。
