380V,50HZ转变成208V,240V,60HZ三相变频电源

380v变成220v最简单的方法当我们使用电器时，经常会遇到电压不匹配的问题，特别是在国内，220v的电压是比较常见的，而在有些情况下，我们所购买的电器可能是380v的，这时候就需要将380v的电压转换成220v。

下面我将介绍一种最简单的方法来实现这一目标。

首先，我们需要购买一个降压器。

降压器是一种电器设备，可以将高电压的电源电压降低到我们需要的电压。

选择一个合适的降压器非常重要，我们需要考虑到电器的功率和电流，确保降压器能够满足我们的需求。

购买好降压器之后，我们需要找到一块空闲的电源插座，将降压器的输入端插入插座。

在插座上方可能有一个开关，我们需要将开关打开，这样才能够通电。

然后，我们将需要降压的电器的插头插入降压器的输出端。

接下来，我们需要调节降压器上的旋钮，将输出电压调节到220v，这样就可以将380v的电压降低到220v 了。

需要注意的是，降压器的使用一定要小心谨慎。

在操作过程中，要遵循正确的使用方法，保证电器的安全运行。

在连接电器之前，最好先将降压器和电器都关闭，然后插上电源，再接通电源。

同样的，在断开电源之前，先将降压器和电器都关闭。

此外，我们还需要确保降压器的散热和通风良好。

降压器在工作时会产生一定的热量，如果不排放出去，可能会影响降压器的效果，甚至造成降压器的损坏。

所以，在使用降压器期间，要保持周围空气流通，不要堵塞降压器的散热孔。

总而言之，将380v的电压变成220v最简单的方法就是使用降压器。

通过购买一个合适的降压器，并按照正确的使用方法操作，我们可以轻松地将电压降低到我们需要的水平。

当然，在使用降压器时，我们要注意电器的功率和电流，以免超过降压器的承载能力，造成安全隐患。

希望以上方法能够对大家有所帮助！。

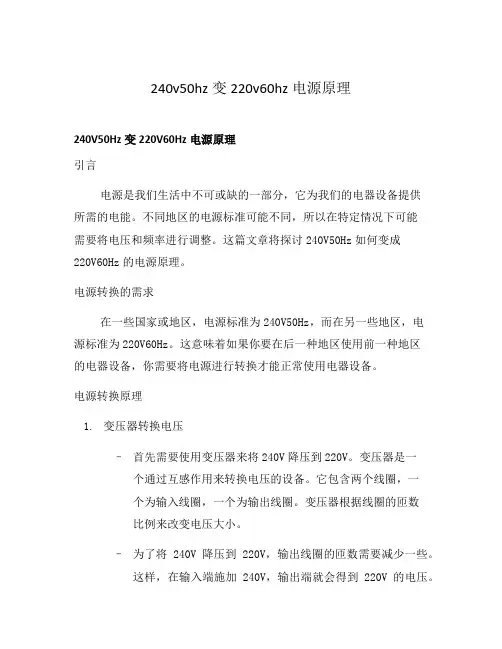

240v50hz变220v60hz电源原理240V50Hz变220V60Hz电源原理引言电源是我们生活中不可或缺的一部分，它为我们的电器设备提供所需的电能。

不同地区的电源标准可能不同，所以在特定情况下可能需要将电压和频率进行调整。

这篇文章将探讨240V50Hz如何变成220V60Hz的电源原理。

电源转换的需求在一些国家或地区，电源标准为240V50Hz，而在另一些地区，电源标准为220V60Hz。

这意味着如果你要在后一种地区使用前一种地区的电器设备，你需要将电源进行转换才能正常使用电器设备。

电源转换原理1.变压器转换电压–首先需要使用变压器来将240V降压到220V。

变压器是一个通过互感作用来转换电压的设备。

它包含两个线圈，一个为输入线圈，一个为输出线圈。

变压器根据线圈的匝数比例来改变电压大小。

–为了将240V降压到220V，输出线圈的匝数需要减少一些。

这样，在输入端施加240V，输出端就会得到220V的电压。

2.变频器转换频率–变频器可以将电源的频率从50Hz转换为60Hz。

它使用电子元件来改变电源的输出频率。

–变频器通过接收输入的50Hz电源，将其转换为直流电，然后再根据设定的频率转换为60Hz的交流电输出。

结论通过使用变压器将240V降压到220V，并使用变频器将50Hz频率转换为60Hz，我们可以将240V50Hz的电源转换为220V60Hz的电源。

这样，我们就可以在不同地区使用不同电源标准的设备。

希望本文能够帮助你了解240V50Hz变220V60Hz电源的原理。

如果你需要在不同电源标准的地区使用设备，记得使用适当的转换器来保证设备的正常运行。

注意事项在进行电源转换时，需要注意以下几点：1.转换器的适配性：确保所选用的变压器和变频器能够适应要转换的电压和频率，并具有足够的功率容量以支持所需的电器设备。

2.安全性：选择符合安全标准的转换器，并确保其有过载保护和短路保护功能，以防止电器设备损坏和安全事故。

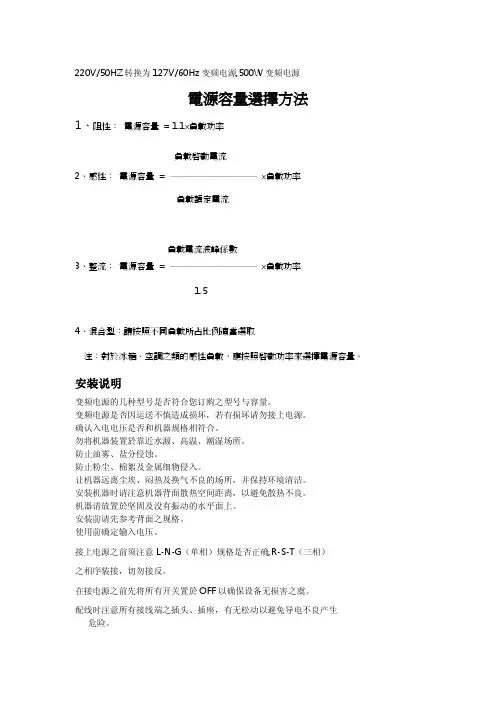

220V/50HZ转换为127V/60Hz变频电源,500W变频电源電源容量選擇方法1、阻性：電源容量=1.1×負載功率負載啟動電流2、感性：電源容量=──────────×負載功率負載額定電流負載電流波峰係數3、整流：電源容量=──────────×負載功率1.54、混合型：請按照不同負載所占比例適當選取注：對於冰箱、空調之類的感性負載，應按照啟動功率來選擇電源容量。

安装说明变频电源的几种型号是否符合您订购之型号与容量。

变频电源是否因运送不慎造成损坏，若有损坏请勿接上电源。

确认入电电压是否和机器规格相符合。

勿将机器装置於靠近水源、高温、潮湿场所。

防止油雾、盐分侵蚀。

防止粉尘、棉絮及金属细物侵入。

让机器远离尘埃、闷热及换气不良的场所，并保持环境清洁。

安装机器时请注意机器背面散热空间距离，以避免散热不良。

机器请放置於坚固及没有振动的水平面上。

安装前请先参考背面之规格。

使用前确定输入电压。

接上电源之前须注意L-N-G（单相）规格是否正确,R-S-T（三相）之相序装接，切勿接反。

在接电源之前先将所有开关置於OFF以确保设备无损害之虞。

配线时注意所有接线端之插头、插座，有无松动以避免导电不良产生危险。

装机完毕后，确实设备规格与电源系统规格完全匹配后，才将电源接上，并检查线路没问题后即可开机使用。

500W变频电源技术参数型号OYHS-98005输出容量（500W）电路方式IGBT/SPWM脉宽调制方式交流输入相数单相波形SINEWAWE电压220V±10%频率波动范围50HZ or60HZ±5%功率因数﹥0.9交流输出相数单相波形SINE WAVE低档电压127V，0-300V连续可调频率60HZ，50HZ，40-499.9HZ连续可调频率稳定率≤0.01%高档最大电流（A）2.1A。

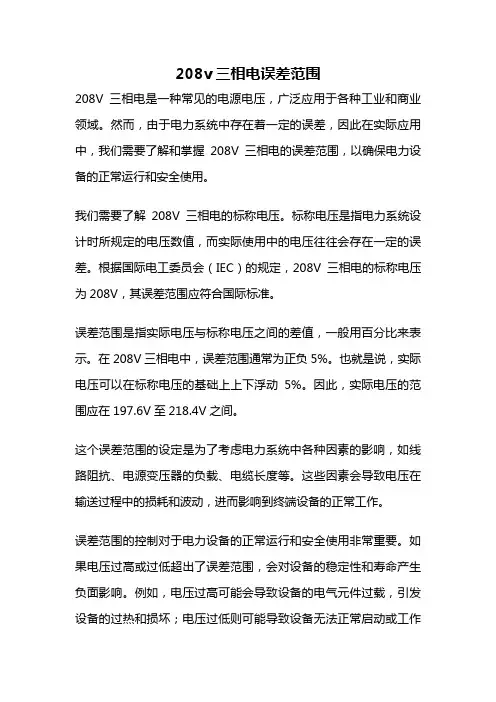

208v三相电误差范围208V三相电是一种常见的电源电压，广泛应用于各种工业和商业领域。

然而，由于电力系统中存在着一定的误差，因此在实际应用中，我们需要了解和掌握208V三相电的误差范围，以确保电力设备的正常运行和安全使用。

我们需要了解208V三相电的标称电压。

标称电压是指电力系统设计时所规定的电压数值，而实际使用中的电压往往会存在一定的误差。

根据国际电工委员会（IEC）的规定，208V三相电的标称电压为208V，其误差范围应符合国际标准。

误差范围是指实际电压与标称电压之间的差值，一般用百分比来表示。

在208V三相电中，误差范围通常为正负5%。

也就是说，实际电压可以在标称电压的基础上上下浮动5%。

因此，实际电压的范围应在197.6V至218.4V之间。

这个误差范围的设定是为了考虑电力系统中各种因素的影响，如线路阻抗、电源变压器的负载、电缆长度等。

这些因素会导致电压在输送过程中的损耗和波动，进而影响到终端设备的正常工作。

误差范围的控制对于电力设备的正常运行和安全使用非常重要。

如果电压过高或过低超出了误差范围，会对设备的稳定性和寿命产生负面影响。

例如，电压过高可能会导致设备的电气元件过载，引发设备的过热和损坏；电压过低则可能导致设备无法正常启动或工作不稳定。

因此，在使用208V三相电时，我们需要采取一些措施来控制误差范围。

首先，应选择质量可靠的电源供应商和设备供应商，以确保其产品符合相关标准和规定。

其次，应定期检查和维护电力系统，及时发现和修复可能存在的故障和问题。

此外，还可以通过安装电压稳定器等设备来控制电压波动，保证设备的正常运行。

总结起来，208V三相电的误差范围为正负5%，即实际电压范围在197.6V至218.4V之间。

了解和掌握这个误差范围对于电力设备的正常运行和安全使用至关重要。

我们需要采取相应的措施来控制误差范围，确保电力系统的稳定性和可靠性。

只有这样，我们才能充分利用208V三相电的优势，发挥其在各个领域的应用价值。

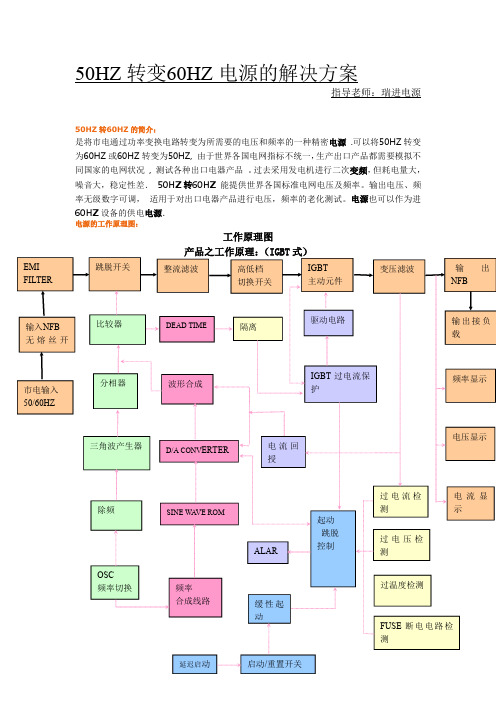

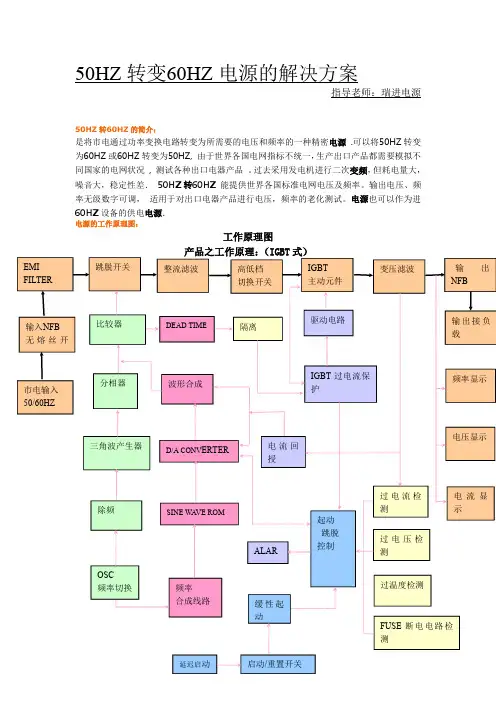

380V,50HZ转变成415V，60HZ三相变频电源指导老师：欧阳华斯电源答辩人：400-830-5877变频电源工作原理图380V,50HZ转变成415，60HZ三相变频电源三进三出变频电源（OYHS-98300系列）型号（OYHS）98310983159832098330983459836098375983100983150输出容量（KVA）10152030456075100150电路方式IGBT/PWM脉宽调制方式交流输入相数三相波形SINEWAWE电压380V±15%频率波动范围50HZ or60HZ±15%功率因数﹥0.9交流输出相数三相波形SINE WAVE电压415V,0-520连续可调频率60HZ，50HZ，40-499.9HZ连续可调频率稳定率≤0.01%低档最大电流（A）27.841.755.683.8125166.7208.3276416高档最大电流（A）13.920.827.841.762.583.3104.2138208整机性能电源稳压率﹤1%负载稳压率﹤1%波形失真度﹤1%效率﹥90%反应时间≤2ms波峰因子3：1保护装置具有过压，过流，超载，输入欠压，过高温，短路等多重保护显示显示介面数位式LED显示电压4位数，数位电压表，解析度0.1V电流4位数，数位电流表，解析度0.1A功率4位数，数位瓦特表频率4位数，数位频率表环境及其它冷却装置高速变频风扇冷却，强制冷风工作温度-10℃to50℃相对湿度0～90%（非凝结状态）海拔高度≤1500m重量（KG）2002603204505506607509001350尺寸(H*D*W）mm870*650*50 01100*750*551120*750*551310*800*601430*1100*801850*1200*85注：1以上尺寸不含脚输高度2可根据顾客要求规格特别定制单相变频电源面板操作。

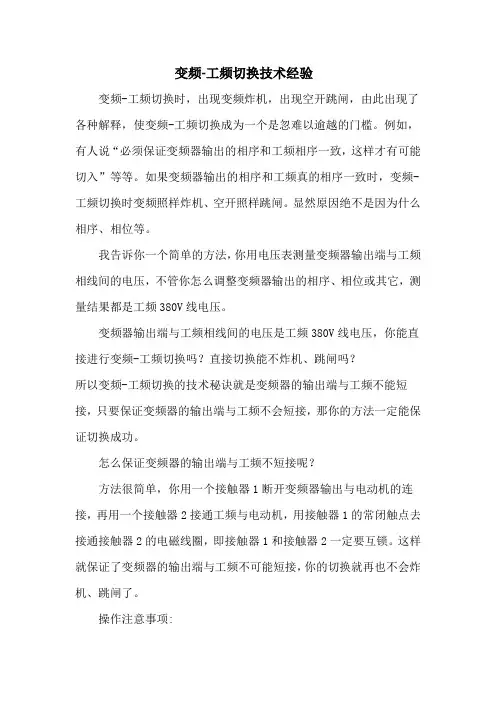

变频-工频切换技术经验变频-工频切换时，出现变频炸机，出现空开跳闸，由此出现了各种解释，使变频-工频切换成为一个是忽难以逾越的门槛。

例如，有人说“必须保证变频器输出的相序和工频相序一致，这样才有可能切入”等等。

如果变频器输出的相序和工频真的相序一致时，变频-工频切换时变频照样炸机、空开照样跳闸。

显然原因绝不是因为什么相序、相位等。

我告诉你一个简单的方法，你用电压表测量变频器输出端与工频相线间的电压，不管你怎么调整变频器输出的相序、相位或其它，测量结果都是工频380V线电压。

变频器输出端与工频相线间的电压是工频380V线电压，你能直接进行变频-工频切换吗？直接切换能不炸机、跳闸吗？所以变频-工频切换的技术秘诀就是变频器的输出端与工频不能短接，只要保证变频器的输出端与工频不会短接，那你的方法一定能保证切换成功。

怎么保证变频器的输出端与工频不短接呢？方法很简单，你用一个接触器1断开变频器输出与电动机的连接，再用一个接触器2接通工频与电动机，用接触器1的常闭触点去接通接触器2的电磁线圈，即接触器1和接触器2一定要互锁。

这样就保证了变频器的输出端与工频不可能短接，你的切换就再也不会炸机、跳闸了。

操作注意事项:1、要切换工频的电机，停车方式设定为自由停车，切忌不能软停车；2、从变频器输出端切断电机的接触器，其控制停止按钮与变频器停车按钮为同一复合按钮，即按停车时，变频器停车随之接触器线圈断电切断电机与变频器的连接；3、从变频器输出端切断电机的接触器，其控制启动按钮与变频器启动按钮联锁，即启动接触器接通电机后，变频方可启动；4、电动机接入工频的接触器，其线圈控制回路由变频器输出端切断电机的接触器的常闭触点控制，保证变频器输出端切断电机后接入工频；5、如果切换过程迅速准确，即电机脱离电源惯性运行的时间越短，转速下降越少，越不存在“冲击”，既电机在额定电流下切换；6、这里要注意电动机接入工频的相序要保证电机切换后转向一致！“切换400KW的电机，高压侧都跳闸”1、看来大家对大功率电机切换工频存在疑虑；2、这里担心电机惯性运动期间发电，大可不必，但是什么原因造成跳闸？3、有两个问题值得考虑，一个是大电机脱离电源后，绕组由于分布电容还存在静电电压，切换时出现操作过电压；4、另一个就是，电机还没有完全脱离变频器（例如电弧还没有熄灭），工频过早完成切换，形成工频短路；5、解决的办法是，首先让变频自由停车，电机再脱离变频器，然后再切换到工频，就可以排出以上原因造成的切换跳闸；6、一定要控制好时间差！！！变频与工频的切换，用PLC控制切换过程时，切换的秘诀是变频自由停车到切除电机要有0.1秒的延时，由电机从变频切除到工频接通要有0.2－－0.4秒的延时，整个过程最多0.5秒完成；1、当电机由电网供电切换到由变频器供电时，如果变频器的输出频率在电机内产生的旋转磁场的转速，即同步转速等于电机转子转速，变频器的切换电流为零，没有任何冲击；2、当电机由电网供电切换到由变频器供电时，如果变频器的输出频率在电机内产生的旋转磁场的转速，即同步转速小于电机转子转速，变频器切换后便进入电机制动状态，造成直流部电压升高，如果不启动制动电阻，会产生过压保护；3、当电机由电网供电切换到由变频器供电时，如果变频器的输出频率在电机内产生的旋转磁场的转速，即同步转速大于电机转子转速，变频器切换后电机便进入转差率为S的电动运行状态，切换电流与转差率S有关，S越大切换电流越大；4、所以当电机由电网供电切换到由变频器供电时，变频器要检测电机的转速，自动调整输出频率，以达到平稳切换；5、说“变频器的输出电压与电动机的反电势成180°相位差时”，是一个错误的解释，因为此时电机内只有弱小的剩磁电势，而且在切换后，就立刻被变频电压所平衡。

220V,50HZ转变成120V,60HZ单相变频电源指导老师：欧阳华斯电源答辩人：400-830-5877变频电源工作原理图220V/50HZ转变成120V/60HZ单相变频电源单进单出变频电源技术参数（OYHS-9800）系列型号（OYHS）OYHS-98005OYHS-9801OYHS-9802OYHS-9803OYHS-9805OYHS-9810OYHS-9815OYHS-9820OYHS-9830输出容量（KVA）0.5KVA1KVA2KVA3KVA5KVA10KVA15KVA20KVA30KVA 电路方式IGBT/SPWM脉宽调制方式交流输入相数单相波形SINEWAWE电压220V±15%频率波动范围50HZ or60HZ±10%功率因数﹥0.9交流输出相数单相波形SINE WAVE电压120V，0-300V连续可调频率60HZ，50HZ，40-499.9HZ连续可调频率稳定率≤0.01%低档最大电流（0-150V）（A）4.2A8.4A16.8A25A41.6A83.3A125A166.7A250A 高档最大电流（150-300V）（A）2.1A 4.2A8.4A12.5A20.8A41.7A62.5A83.3A125A 整机性能电源稳压率﹤1%负载稳压率﹤1%波形失真度﹤2%效率﹥90%反应时间≤2ms波峰因子3：1保护装置具有过压，过流，超载，输入欠压，过高温，短路等多重保护显示显示介面数位式LED显示电压4位数，数位电压表，解析度0.1V电流4位数，数位电流表，解析度0.1A功率4位数，数位瓦特表频率4位数，数位频率表环境及其它冷却装置高速变频风扇冷却，强制冷风工作温度-10℃to50℃相对湿度0～90%（非凝结状态）海拔高度≤1500m重量（KG）2123456070150180230350尺寸(H*D*W）mm180*500*430600*530*350790*650*350850*650*5001100*750*550注：1以上尺寸不含脚输高度2可根据顾客要求规格特别定制3本公司产品规格不断研发改进,规格若有变更,恕不另行通知单相变频电源面板操作。

变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。

对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。

变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。

变频技术是应交流电机无级调速的需要而诞生的。

20世纪60年代以后，电力电子器件经历了SCR(晶闸管)、GTO(门极可关断晶闸管)、BJT(双极型功率晶体管)、MOSFET(金属氧化物场效应管)、SIT(静电感应晶体管)、SITH(静电感应晶闸管)、MGT(MOS控制晶体管)、MCT(MOS控制晶闸管)、IGBT(绝缘栅双极型晶体管)、HVIGBT(耐高压绝缘栅双极型晶闸管)的发展过程，器件的更新促进了电力电子变换技术的不断发展。

20世纪70年代开始，脉宽调制变压变频(PWM－VVVF)调速研究引起了人们的高度重视。

20世纪80年代，作为变频技术核心的PWM模式优化问题吸引着人们的浓厚兴趣，并得出诸多优化模式，其中以鞍形波PWM模式效果最佳。

20世纪80年代后半期开始，美、日、德、英等发达国家的VVVF变频器已投入市场并获得了广泛应用。

变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM 控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。

VVVF：改变电压、改变频率CVCF：恒电压、恒频率。

各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均为400V/50Hz或200V/60Hz(50Hz)，等等。
