变频器的基本原理及调试方法讲解变频器的基本原理及调试方法讲解1.变频器基础1: VVVF 是Variable Voltage and Variable Frequency 的缩写，意为改变电压和改变频率，也就是人们所说的变压变频。
2: CVCF 是Constant Voltage and Constant Frequency 的缩写，意为恒电压、恒频率，也就是人们所说的恒压恒频。
我们使用的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。
交流电源在人们使用电源中占总使用电源的95％左右。
无论是用于家庭还是用于工厂，单相交流电源和三相交流电源，其电压和频率均按各国的规定有一定的标准，如我国大陆规定，直接用户单相交流电为220V，三相交流电线电压为380V，频率为50Hz，其它国家的电源电压和频率可能于我国的电压和频率不同，如有单相100V/60Hz，三相200V/60Hz等等，标准的电压和频率的交流供电电源叫工频交流电。
通常，把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。
把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。
一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。
对于逆变为频率可调、电压可调的逆变器我们称为变频器。
变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。
对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。
一般变频电源是变频器价格的15－－20倍。
由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器。
变频器也可用于家电产品。
二相电变三相电变频器工作原理电力是现代工业生产和日常生活中必不可少的能源，而电机则是电能的最重要的应用形式之一。
在工业生产中，三相异步电动机是最常见也是最重要的电动机之一。
然而，在某些场景下，只有二相电源供应，这就需要通过二相电变三相电变频器来驱动三相异步电动机。
二相电变三相电变频器主要是用来将二相交流电源转换为三相交流电源的设备。
它通过电力电子器件和控制系统的组合，将二相电源的频率和电压转换为三相电源的频率和电压，从而实现对三相异步电动机的精确控制。
二相电变三相电变频器的工作原理可以简单描述为以下几个步骤：1.输入电路：二相电源供电后，首先通过输入电路进行滤波和整流操作，将交流电源转换为直流电源。
这一步主要是为了消除电源的波动和噪音，确保输出的电流和电压稳定。
2.逆变器：在输入电路输出的直流电源基础上，通过逆变器将直流电源转换为三相交流电源。
逆变器采用了PWM（脉宽调制）技术，通过对直流电源的开关操作，控制输出交流电压和频率。
通过调节逆变器的脉宽和频率，可以实现对三相电动机的精确控制。
3.控制系统：控制系统是整个二相电变三相电变频器的核心部分。
它通过采集电机的运行状态和用户设置的参数，实时调节逆变器的工作状态，以达到对电机转速、转向、负载特性等的精确控制。
控制系统通常采用先进的数字信号处理器或微控制器来实现。
4.输出电路：逆变器输出的三相交流电源经过输出电路的滤波和配电，最终供应给三相异步电动机。
输出电路主要包括滤波器和断路器等设备，在确保电能稳定输出的同时，还能对电路中出现的故障进行保护。
总的来说，二相电变三相电变频器的工作原理可以归纳为将二相交流电源转换为三相交流电源，通过逆变器和控制系统的配合，实现对三相异步电动机的精确控制。
二相电变三相电变频器作为一种重要的电力转换设备，在工业生产中具有广泛的应用。
它可以帮助用户最大限度地利用已有的二相电源资源，实现对三相电动机的灵活控制和能量调节。
同时，在能源节约和环保方面也有着重要的作用。

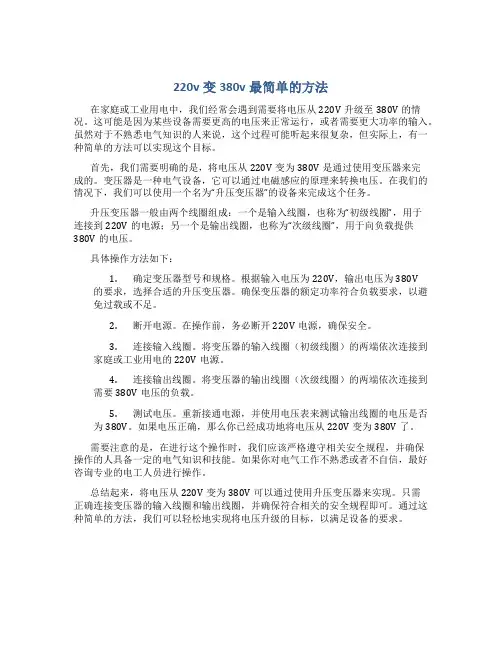

220v变380v最简单的方法在家庭或工业用电中，我们经常会遇到需要将电压从220V升级至380V的情况。
这可能是因为某些设备需要更高的电压来正常运行，或者需要更大功率的输入。
虽然对于不熟悉电气知识的人来说，这个过程可能听起来很复杂，但实际上，有一种简单的方法可以实现这个目标。
首先，我们需要明确的是，将电压从220V变为380V是通过使用变压器来完成的。
变压器是一种电气设备，它可以通过电磁感应的原理来转换电压。
在我们的情况下，我们可以使用一个名为“升压变压器”的设备来完成这个任务。
升压变压器一般由两个线圈组成：一个是输入线圈，也称为“初级线圈”，用于连接到220V的电源；另一个是输出线圈，也称为“次级线圈”，用于向负载提供380V的电压。
具体操作方法如下：1.确定变压器型号和规格。
根据输入电压为220V，输出电压为380V的要求，选择合适的升压变压器。
确保变压器的额定功率符合负载要求，以避免过载或不足。
2.断开电源。
在操作前，务必断开220V电源，确保安全。
3.连接输入线圈。
将变压器的输入线圈（初级线圈）的两端依次连接到家庭或工业用电的220V电源。
4.连接输出线圈。
将变压器的输出线圈（次级线圈）的两端依次连接到需要380V电压的负载。
5.测试电压。
重新接通电源，并使用电压表来测试输出线圈的电压是否为380V。
如果电压正确，那么你已经成功地将电压从220V变为380V了。
需要注意的是，在进行这个操作时，我们应该严格遵守相关安全规程，并确保操作的人具备一定的电气知识和技能。
如果你对电气工作不熟悉或者不自信，最好咨询专业的电工人员进行操作。
总结起来，将电压从220V变为380V可以通过使用升压变压器来实现。
只需正确连接变压器的输入线圈和输出线圈，并确保符合相关的安全规程即可。
通过这种简单的方法，我们可以轻松地实现将电压升级的目标，以满足设备的要求。

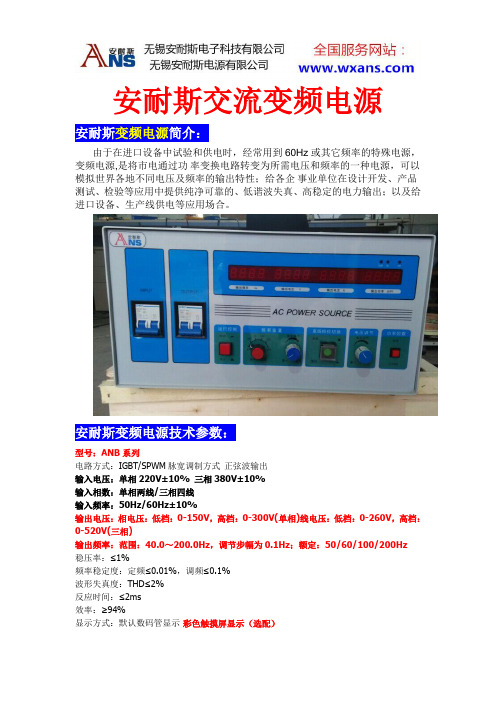

安耐斯交流变频电源安耐斯变频电源简介：由于在进口设备中试验和供电时，经常用到60Hz或其它频率的特殊电源，变频电源,是将市电通过功率变换电路转变为所需电压和频率的一种电源，可以模拟世界各地不同电压及频率的输出特性；给各企事业单位在设计开发、产品测试、检验等应用中提供纯净可靠的、低谐波失真、高稳定的电力输出；以及给进口设备、生产线供电等应用场合。
安耐斯变频电源技术参数：型号：ANB系列电路方式：IGBT/SPWM脉宽调制方式正弦波输出输入电压：单相220V±10% 三相380V±10%输入相数：单相两线/三相四线输入频率：50Hz/60Hz±10%输出电压：相电压：低档：0-150V，高档：0-300V(单相)线电压：低档：0-260V，高档：0-520V(三相)输出频率：范围：40.0～200.0Hz，调节步幅为0.1Hz；额定：50/60/100/200Hz稳压率：≤1%频率稳定度：定频≤0.01%，调频≤0.1%波形失真度：THD≤2%反应时间：≤2ms效率：≥94%显示方式：默认数码管显示彩色触摸屏显示（选配）型号尺寸：⑨480*482*177 ⑩560*350*600 ⑪400*660*700⑫400*780*900⑬450*830*1000⑭550*1380*1560⑮1500*850*1850⑯1400*2300*2300无锡安耐斯电源有限公司专业生产整流器、直流电源、直流稳压电源、可编程电源、变频电源、稳压电源、脉冲电源、60HZ电源、交流恒流源、115V400HZ电源、线性电源、可调电源、可调直流电源、直流可调电源、程控电源、三相安耐斯变频电源、110V60HZ电源、400HZ电源、变频电源、稳频器、稳压器、净化电源、隔离变压器、参数稳压器、线性直流电源、可控硅直流电源、中频电源、三相稳压器、电解电源、电镀电源。

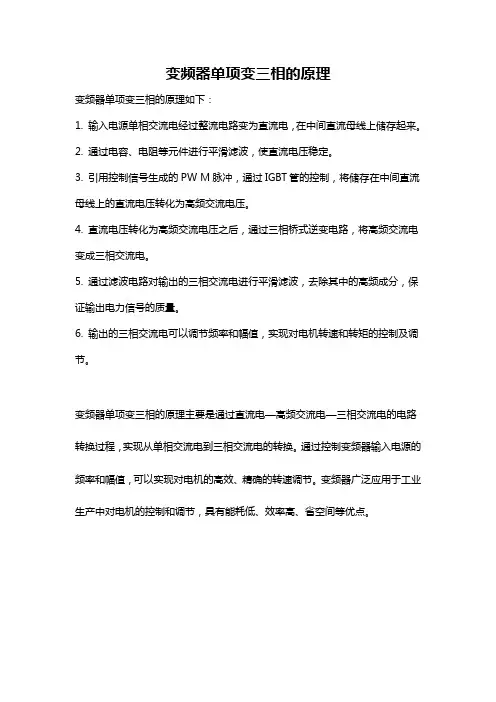

变频器单项变三相的原理
变频器单项变三相的原理如下：
1. 输入电源单相交流电经过整流电路变为直流电，在中间直流母线上储存起来。
2. 通过电容、电阻等元件进行平滑滤波，使直流电压稳定。
3. 引用控制信号生成的PW M脉冲，通过IGBT管的控制，将储存在中间直流母线上的直流电压转化为高频交流电压。
4. 直流电压转化为高频交流电压之后，通过三相桥式逆变电路，将高频交流电变成三相交流电。
5. 通过滤波电路对输出的三相交流电进行平滑滤波，去除其中的高频成分，保证输出电力信号的质量。
6. 输出的三相交流电可以调节频率和幅值，实现对电机转速和转矩的控制及调节。
变频器单项变三相的原理主要是通过直流电—高频交流电—三相交流电的电路转换过程，实现从单相交流电到三相交流电的转换。
通过控制变频器输入电源的频率和幅值，可以实现对电机的高效、精确的转速调节。
变频器广泛应用于工业生产中对电机的控制和调节，具有能耗低、效率高、省空间等优点。
YVF2系列变频调速三相异步电动机使用维护手册一：前言感谢您购买本厂生产的YVF2系列变频调速三相异步电动机，请在使用前仔细阅读本说明书的各项内容，以保证正确使用；不正确使用，将造成不正常的运行、引起故障或降低寿命。
二：产品概述YVF2系列变频调速三相异步电动机是我厂在原来YVP系列变频电机的基础上，吸取国外产品之技术，在广泛调研和收集国内外有关资料的基础上开发成功的最新产品，它具有噪声低、振动小、调速范围广、运行可靠，维修方便等优点，可与国内外各类变频装置配套使用，有助于节能和实现自动控制。
YVF2系列变频调速三相异步电动机采用科研所研制开发的变频调速电机计算机辅助设计程序和CAD技术进行设计，使电机在低速运行时（频率5～50HZ）具有较高起动转矩，能在1：10范围内作恒转矩运行，且运行平稳，无转矩爬行现象。
在电机高速运行时（50～100HZ）具有较高的过载能力，保证电机恒功率输出。
电机采用单独的轴流风机强迫通风，确保电机在不同转速运行时具有良好的冷却效果。
该电机绝缘可靠，性能优良，对电磁线、浸渍漆等主要材料，采取了先进的介电分解法进行质量控制，并在绝缘处理过程中采用动态介电测量，控制浸漆烘焙过程，保证了电机绝缘质量稳定可靠，并对变频器高载波频率引起的过电压具有很强的适应能力，同时还可根据用户的需求设置计算机控制接口，有助于实现调速系统的自动化控制；也可在非轴伸端装置制动器，便于快速制动，还可以设计制造高速变频电动机。
YVF2系列变频调速三相异步电动机执行GB/T7118-2004标准。
广泛用于机床、纺织、化工、冶金、工业洗衣机等行业的恒转矩（5～50HZ）和恒功率（50～100HZ）调速及风机水泵等场合的节能调速。
与进口优质变频器匹配可获得更宽的调速范围（恒转矩5～50HZ以满足造纸、塑料、包装、电梯、起重等特殊工业传动领域的需要。
三：到货检查收到您订购的产品后，请开箱检查以下各项，如发现产品有任何问题或不符合您订的规格，请您与订购的代理商或本厂联系。
380V,50HZ转变成415V，60HZ三相变频电源指导老师：欧阳华斯电源答辩人：400-830-5877变频电源工作原理图380V,50HZ转变成415，60HZ三相变频电源三进三出变频电源（OYHS-98300系列）型号（OYHS）98310983159832098330983459836098375983100983150输出容量（KVA）10152030456075100150电路方式IGBT/PWM脉宽调制方式交流输入相数三相波形SINEWAWE电压380V±15%频率波动范围50HZ or60HZ±15%功率因数﹥0.9交流输出相数三相波形SINE WAVE电压415V,0-520连续可调频率60HZ，50HZ，40-499.9HZ连续可调频率稳定率≤0.01%低档最大电流（A）27.841.755.683.8125166.7208.3276416高档最大电流（A）13.920.827.841.762.583.3104.2138208整机性能电源稳压率﹤1%负载稳压率﹤1%波形失真度﹤1%效率﹥90%反应时间≤2ms波峰因子3：1保护装置具有过压，过流，超载，输入欠压，过高温，短路等多重保护显示显示介面数位式LED显示电压4位数，数位电压表，解析度0.1V电流4位数，数位电流表，解析度0.1A功率4位数，数位瓦特表频率4位数，数位频率表环境及其它冷却装置高速变频风扇冷却，强制冷风工作温度-10℃to50℃相对湿度0～90%（非凝结状态）海拔高度≤1500m重量（KG）2002603204505506607509001350尺寸(H*D*W）mm870*650*50 01100*750*551120*750*551310*800*601430*1100*801850*1200*85注：1以上尺寸不含脚输高度2可根据顾客要求规格特别定制单相变频电源面板操作。

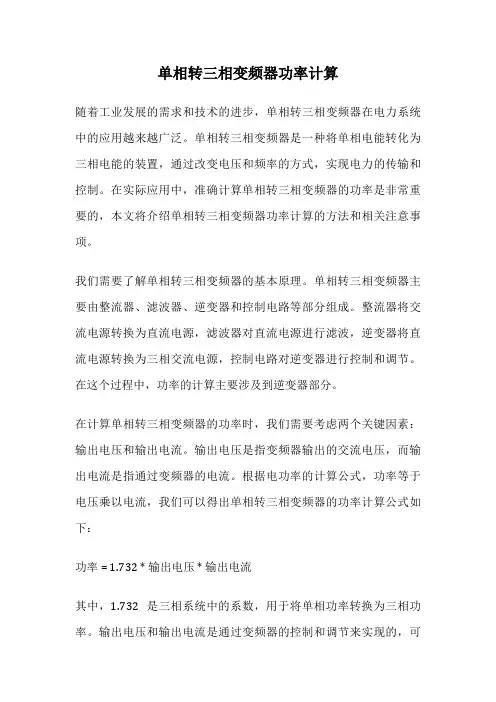

单相转三相变频器功率计算随着工业发展的需求和技术的进步，单相转三相变频器在电力系统中的应用越来越广泛。
单相转三相变频器是一种将单相电能转化为三相电能的装置，通过改变电压和频率的方式，实现电力的传输和控制。
在实际应用中，准确计算单相转三相变频器的功率是非常重要的，本文将介绍单相转三相变频器功率计算的方法和相关注意事项。
我们需要了解单相转三相变频器的基本原理。
单相转三相变频器主要由整流器、滤波器、逆变器和控制电路等部分组成。
整流器将交流电源转换为直流电源，滤波器对直流电源进行滤波，逆变器将直流电源转换为三相交流电源，控制电路对逆变器进行控制和调节。
在这个过程中，功率的计算主要涉及到逆变器部分。
在计算单相转三相变频器的功率时，我们需要考虑两个关键因素：输出电压和输出电流。
输出电压是指变频器输出的交流电压，而输出电流是指通过变频器的电流。
根据电功率的计算公式，功率等于电压乘以电流，我们可以得出单相转三相变频器的功率计算公式如下：功率 = 1.732 * 输出电压 * 输出电流其中，1.732是三相系统中的系数，用于将单相功率转换为三相功率。
输出电压和输出电流是通过变频器的控制和调节来实现的，可以根据实际需求进行设置。
在实际应用中，我们还需要考虑变频器的效率。
变频器的效率是指输出功率与输入功率的比值，通常用百分比表示。
高效率的变频器可以更好地转化电能，减少能源的浪费。
计算变频器的效率可以使用以下公式：效率 = (输出功率 / 输入功率) * 100%其中，输出功率是指变频器输出的功率，输入功率是指变频器输入的功率。
输入功率可以通过测量变频器的输入电流和输入电压来计算，输出功率可以通过上述公式计算得出。
除了功率和效率的计算，我们还需要注意以下几点：1. 在进行功率计算时，应保证输入电流和输出电流的单位一致，通常为安培（A）。
2. 在实际应用中，变频器的功率通常不是恒定的，因此需要根据实际工作情况进行功率计算。

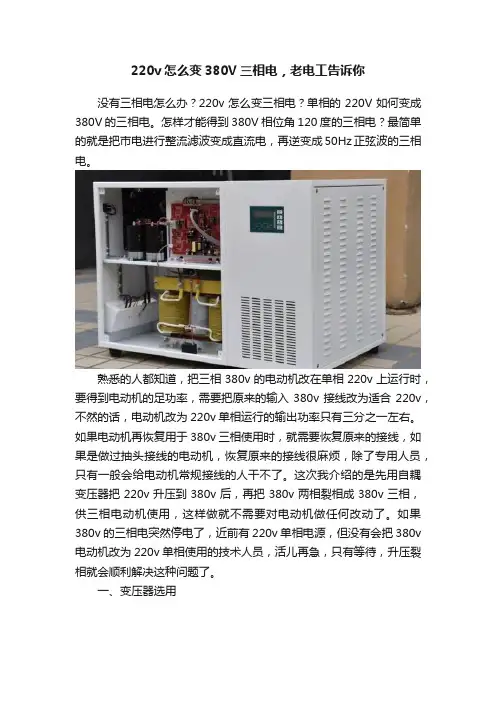

220v怎么变380V三相电，老电工告诉你没有三相电怎么办？220v怎么变三相电？单相的220V如何变成380V的三相电。
怎样才能得到380V相位角120度的三相电？最简单的就是把市电进行整流滤波变成直流电，再逆变成50Hz正弦波的三相电。
熟悉的人都知道，把三相380v的电动机改在单相220v上运行时，要得到电动机的足功率，需要把原来的输入380v接线改为适合220v，不然的话，电动机改为220v单相运行的输出功率只有三分之一左右。
如果电动机再恢复用于380v三相使用时，就需要恢复原来的接线，如果是做过抽头接线的电动机，恢复原来的接线很麻烦，除了专用人员，只有一般会给电动机常规接线的人干不了。
这次我介绍的是先用自耦变压器把220v升压到380v后，再把380v两相裂相成380v三相，供三相电动机使用，这样做就不需要对电动机做任何改动了。
如果380v的三相电突然停电了，近前有220v单相电源，但没有会把380v 电动机改为220v单相使用的技术人员，活儿再急，只有等待，升压裂相就会顺利解决这种问题了。
一、变压器选用裂相升压需要一个非常简单价廉的自耦变压器，说它简单，是因为它只有一组线圈组成，引线只有线头、线尾、抽头三个头，线路及其简单。
说它廉价，是因为它的铁芯设计只是补偿功率，也就是全额功率的五分之三，线圈电流不需要把输出输入电流合计计算，用线数量只是互感变压器用的二分之一。
变压器功率可按电动机功率的五分之三选配。
必须选择适配的电压。
1、选择标注输入220v输出380v的升压变压器。
2、也可以选择标注输入380v，输出220v的降压变压器，把输出/输入倒过来使用就可以了。
3、以上两样都没有，也可以选择标注输入电压380v/220v 两种电压的控制变压器使用，成本高些。
二、接线方法如图所示，自耦变压器只有三根线，线头既是220v的输入线（零线），也是380v的输出线（相线1），线头是220v和380v的供用线。

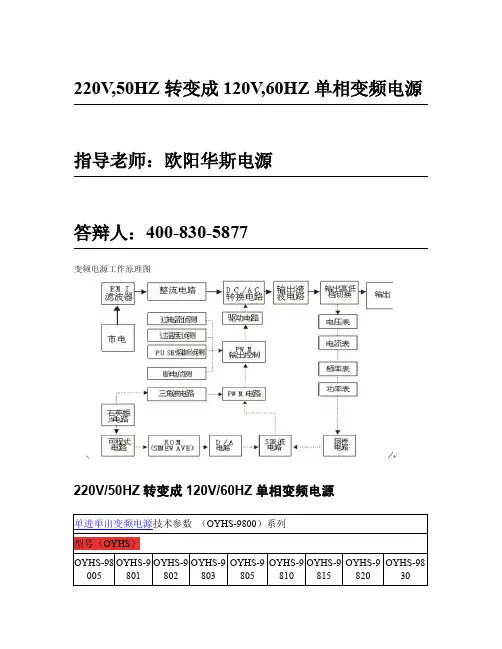

220V,50HZ转变成120V,60HZ单相变频电源指导老师：欧阳华斯电源答辩人：400-830-5877变频电源工作原理图220V/50HZ转变成120V/60HZ单相变频电源单进单出变频电源技术参数（OYHS-9800）系列型号（OYHS）OYHS-98005OYHS-9801OYHS-9802OYHS-9803OYHS-9805OYHS-9810OYHS-9815OYHS-9820OYHS-9830输出容量（KVA）0.5KVA1KVA2KVA3KVA5KVA10KVA15KVA20KVA30KVA 电路方式IGBT/SPWM脉宽调制方式交流输入相数单相波形SINEWAWE电压220V±15%频率波动范围50HZ or60HZ±10%功率因数﹥0.9交流输出相数单相波形SINE WAVE电压120V，0-300V连续可调频率60HZ，50HZ，40-499.9HZ连续可调频率稳定率≤0.01%低档最大电流（0-150V）（A）4.2A8.4A16.8A25A41.6A83.3A125A166.7A250A 高档最大电流（150-300V）（A）2.1A 4.2A8.4A12.5A20.8A41.7A62.5A83.3A125A 整机性能电源稳压率﹤1%负载稳压率﹤1%波形失真度﹤2%效率﹥90%反应时间≤2ms波峰因子3：1保护装置具有过压，过流，超载，输入欠压，过高温，短路等多重保护显示显示介面数位式LED显示电压4位数，数位电压表，解析度0.1V电流4位数，数位电流表，解析度0.1A功率4位数，数位瓦特表频率4位数，数位频率表环境及其它冷却装置高速变频风扇冷却，强制冷风工作温度-10℃to50℃相对湿度0～90%（非凝结状态）海拔高度≤1500m重量（KG）2123456070150180230350尺寸(H*D*W）mm180*500*430600*530*350790*650*350850*650*5001100*750*550注：1以上尺寸不含脚输高度2可根据顾客要求规格特别定制3本公司产品规格不断研发改进,规格若有变更,恕不另行通知单相变频电源面板操作。
家庭220v怎样改380在家庭用电中，我们常常会遇到一些情况，比如需要将220V的电压改为380V。
那么，家庭220V怎样改380呢？接下来，我们就来探讨一下这个问题。
首先，家庭用电中常见的电压是220V，这是符合国内标准的一种电压。
而380V则通常用于一些大功率设备的供电，如工业设备、商用设备等。
所以，要将家庭220V改为380V，需要进行一些改造。
在进行电压改造之前，我们需要了解一下220V和380V之间的差异。
220V属于单相电压，而380V属于三相电压。
在电流和功率方面，380V相对来说更强大一些。
所以，改造的关键是将家庭的单相电源改为三相电源。
对于一般家庭来说，想要将220V改为380V并不是一件容易的事情。
因为改造涉及到电路改装以及电线的更换等工作，需要专业人士来完成。
首先，我们需要找到一位专业的电工师傅来进行工作。
他们会根据家庭电路情况以及用户的需求进行分析和改造方案的制定。
可能需要重新布线、更换电线、增加电线负载等。
其次，如果想要改造家庭电压，还需要考虑到其他因素，比如家庭用电的安全性。
改造之后的电路运行稳定性以及设备的工作效果也是需要考虑的因素。
此外，家庭电压改造还需要与当地的电力部门进行沟通和协调。
因为涉及到电力资源的分配和供应，所以需要事前与相关部门进行沟通，确保改造过程符合国家标准和规定。
最后，家庭电压改造的费用也需要考虑。
改造过程中可能需要购买一些新的设备或者更换电线等，这些都会增加改造的费用。
所以，在进行电压改造之前，需要与电工师傅进行详细的沟通，了解改造的预估费用。
综上所述，家庭220V怎样改380需要进行一系列的工作和改造。
在这个过程中，需要找到专业的电工师傅，与电力部门进行沟通，考虑到家庭用电的安全性和改造的成本等因素。
只有在合理的条件下进行改造，才能确保家庭电压的改造效果和安全使用。
因此，对于一般用户来说，如果没有相关的知识和经验，不建议自己进行家庭电压改造。
220v改380v最简单的方法当我们使用电器时，经常会遇到一些电压不匹配的问题。
比如我们购买了一台电器，但是电源的电压不适配，这时候需要进行电压转换。
本文将介绍一种将220v电压转为380v的简单方法。
要将220v电压转为380v，最简单的方法是使用变压器。
变压器是一种常用的电器设备，它可以改变交流电的电压。
变压器由两个线圈、一个铁心以及连接线路组成。
首先，我们需要购买一台220v输入、380v输出的变压器。
选择合适的变压器可以使得转换效果更好。
可以在电器商店或者网络上购买到合适的变压器。
在连接变压器之前，需要确保220v电源断开。
然后，将220v电源的电线接入变压器的输入端。
变压器的输入端通常标有“输入”字样，通过拆开绝缘覆盖保护，将电线接入即可。
确保接线牢固，不要出现松动的情况。
接下来，将380v电压的输出端与需要转换电压的电器连接。
变压器的输出端通常标有“输出”字样，同样需要拆开绝缘覆盖保护，将电线接入即可。
确保连接牢固，不要出现松动的情况。
完成以上步骤后，可以将220v电源接通。
检查变压器是否工作正常，确保电器能够正常工作。
需要注意的是，使用变压器进行电压转换时，需要满足变压器的额定功率。
不同的电器所需的功率不同，因此选择合适功率的变压器很重要。
过小的变压器会导致电器无法正常工作，过大的变压器则会浪费电能。
同时，使用变压器时要注意安全。
在连接电源和电器时，要确保断开电源，避免触电事故的发生。
在连接电线时，要注意线路的绝缘，避免短路事故的发生。
在使用变压器转换电压时，还有其他一些注意事项。
比如，在连接变压器之前，要先了解电器的额定电压和功率，以确保选择合适的变压器。
在连接变压器时，要按照说明书的要求进行操作，不要随意更改电线的连接方式。
同时，在使用过程中，要定期检查变压器的状态，确保其工作正常。
总之，使用变压器是将220v电压转为380v最简单的方法。
通过选购合适的变压器，正确连接电线，确保安全使用，我们可以轻松地将220v电压转为380v，使电器正常工作。
单相220v转三相380v方法在很多场合中，我们常常需要将单相220v电源转换为三相380v电源，以满足一些特殊设备的需要。
那么，究竟如何实现单相220v转三相380v呢？接下来，我将为大家介绍一种常用的方法。
方法一：使用变频器变频器是一种可以改变电源频率的装置，通过调整其工作频率，可以实现将单相220v电源转换为三相380v电源。
具体步骤如下：1.首先，选购一款适合的变频器。
变频器的功率应该与设备的功率匹配，并且要保证有足够的输入和输出端子。
2.将单相220v电源接入变频器的输入端，注意连接要稳固可靠，确保电源供电正常。
3.将变频器的输出端与设备的电源输入端相连，同样要注意连接的牢固性和稳定性。
4.根据设备的需求，调整变频器的工作频率，使其输出为三相380v电源。
需要注意的是，在使用变频器进行单相220v转三相380v转换时，要根据设备的功率、电流等参数选择合适的变频器，并合理设置其工作频率，以免损坏设备或变频器本身。
方法二：使用变压器和相位差电容器除了使用变频器外，我们还可以通过使用变压器和相位差电容器来实现单相220v转换为三相380v的转换。
具体步骤如下：1.购置一台合适的三相变压器。
变压器的额定功率应与设备要求的功率相匹配。
2.将单相220v电源接入变压器的输入端，注意连接要稳固可靠，并确保电源供电正常。
3.将变压器的输出端与相位差电容器相连，确保连接稳定可靠。
4.将相位差电容器的输出端与设备的电源输入端相连。
通过合理调整变压器的参数和相位差电容器的容量，可以实现将单相220v电源转变为三相380v电源。
需要注意的是，在使用变压器和相位差电容器进行单相220v转三相380v转换时，要注意选购合适的设备，并确保连接正确和稳定，以避免功率不足或者损坏设备的情况发生。
综上所述，单相220v转三相380v有两种常用的方法：使用变频器和使用变压器与相位差电容器。
在具体选择方法时，要根据设备的需求和实际情况进行选择，确保转换过程中稳定可靠并符合设备的要求。
380V,50HZ转变成380V，60HZ三相变频电源
指导老师：欧阳华斯电源
答辩人：400-830-5877
变频电源工作原理图
380V,50HZ转变成415，60HZ三相变频电源
三进三出变频电源（OYHS-98300系列）
型号（OYHS）98310983159832098330983459836098375983100983150输出容量（KVA）
10152030456075100150电路方式IGBT/PWM脉宽调制方式
交流输入
相数三相
波形SINEWAWE
电压380V±15%
频率波动范围50HZ or60HZ±15%
功率因数﹥0.9
交流输出
相数三相
波形SINE WAVE
电压380V,0-520连续可调
频率60HZ，50HZ，40-499.9HZ连续可调
频率稳定率≤0.01%
低档最大电流（A）
27.841.755.683.8125166.7208.3276416高档最大电流（A）
13.920.827.841.762.583.3104.2138208整机性能
电源稳压率﹤1%
负载稳压率﹤1%
波形失真度﹤1%
效率﹥90%
反应时间≤2ms
波峰因子3：1
保护装置具有过压，过流，超载，输入欠压，过高温，短路等多重
保护
显示
显示介面数位式LED显示
电压4位数，数位电压表，解析度0.1V
电流4位数，数位电流表，解析度0.1A
功率4位数，数位瓦特表
频率4位数，数位频率表
环境及其它
冷却装置高速变频风扇冷却，强制冷风
工作温度-10℃to50℃
相对湿度0～90%（非凝结状态）
海拔高度≤1500m
重量（KG）
2002603204505506607509001350
尺寸
(H*D*W）
mm
870*650*50 01100*750*55
1120*750*55
1310*800*60
1430*1100*80
1850*1200*85
注：1以上尺寸不含脚输高度
2可根据顾客要求规格特别定制
单相变频电源面板操作。
