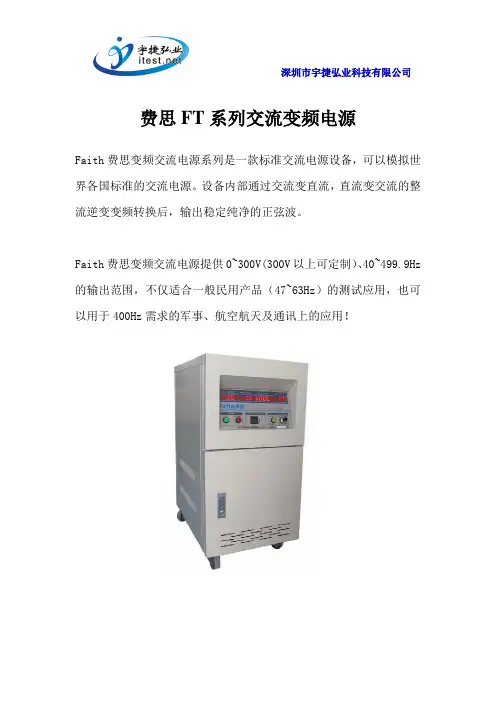

费思FT系列交流变频电源

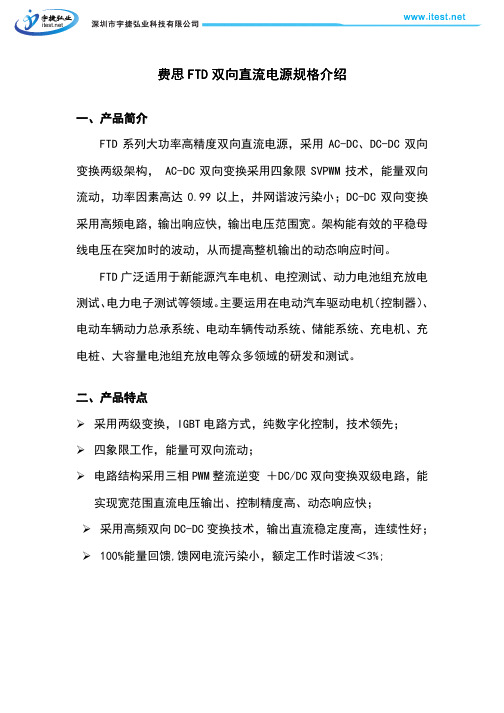

一、产品简介FTD系列大功率高精度双向直流电源，采用AC-DC、DC-DC双向变换两级架构， AC-DC双向变换采用四象限SVPWM技术，能量双向流动，功率因素高达0.99以上，并网谐波污染小；DC-DC双向变换采用高频电路，输出响应快，输出电压范围宽。

架构能有效的平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间。

FTD广泛适用于新能源汽车电机、电控测试、动力电池组充放电测试、电力电子测试等领域。

主要运用在电动汽车驱动电机（控制器）、电动车辆动力总承系统、电动车辆传动系统、储能系统、充电机、充电桩、大容量电池组充放电等众多领域的研发和测试。

二、产品特点采用两级变换，IGBT电路方式，纯数字化控制，技术领先；四象限工作，能量可双向流动；电路结构采用三相PWM整流逆变 ＋DC/DC双向变换双级电路，能实现宽范围直流电压输出、控制精度高、动态响应快；采用高频双向DC-DC变换技术，输出直流稳定度高，连续性好； 100%能量回馈,馈网电流污染小，额定工作时谐波＜3%;高效工频隔离变压器，直流侧与交流侧电网相互隔离；软硬件多重保护；协议开放，支持第三方指令控制;液晶触摸屏显示控制，多种通讯接口；远程操作提供标准上位机软件，协议开放，支持第三方指令控制； 具有良好的EMC电磁兼容性；试验设备安全可靠，测试精度满足国家标准；四、操作特点FTD采用全数字控制，控制精度高、响应速度快、输出调节范围广，输出具有可编程功能，通过不同的控制软件可用多种场合使用。

FTD对电动汽车电机控制器的输入功率、输出电流、过载能力、耐压及电机的效率、堵转电流、最高转速、超速、馈电等性能进行模拟实验。

能实时将电机超速实验中的反电动势的能量回馈电网，避免控制器损坏。

操作分为本地操作和上位机远程操作，操作界面示意如下：本地操作界面上位机操作界面。

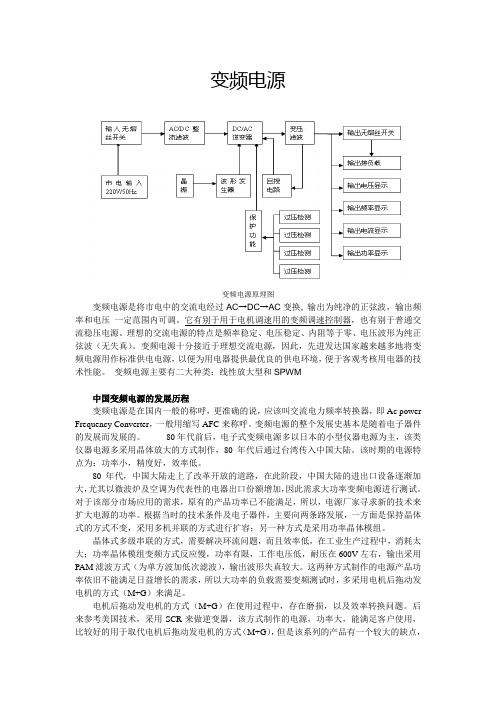

变频电源变频电源原理图变频电源是将市电中的交流电经过AC→DC→AC变换, 输出为纯净的正弦波，输出频率和电压一定范围内可调。

它有别于用于电机调速用的变频调速控制器，也有别于普通交流稳压电源。

理想的交流电源的特点是频率稳定、电压稳定、内阻等于零、电压波形为纯正弦波（无失真）。

变频电源十分接近于理想交流电源，因此，先进发达国家越来越多地将变频电源用作标准供电电源，以便为用电器提供最优良的供电环境，便于客观考核用电器的技术性能。

变频电源主要有二大种类：线性放大型和SPWM中国变频电源的发展历程变频电源是在国内一般的称呼，更准确的说，应该叫交流电力频率转换器，即Ac power Frequency Converter，一般用缩写AFC来称呼。

变频电源的整个发展史基本是随着电子器件的发展而发展的。

80年代前后，电子式变频电源多以日本的小型仪器电源为主，该类仪器电源多采用晶体放大的方式制作，80年代后通过台湾传入中国大陆。

该时期的电源特点为：功率小，精度好，效率低。

80年代，中国大陆走上了改革开放的道路，在此阶段，中国大陆的进出口设备逐渐加大，尤其以微波炉及空调为代表性的电器出口份额增加，因此需求大功率变频电源进行测试。

对于该部分市场应用的需求，原有的产品功率已不能满足，所以，电源厂家寻求新的技术来扩大电源的功率。

根据当时的技术条件及电子器件，主要向两条路发展，一方面是保持晶体式的方式不变，采用多机并联的方式进行扩容；另一种方式是采用功率晶体模组。

晶体式多级串联的方式，需要解决环流问题，而且效率低，在工业生产过程中，消耗太大；功率晶体模组变频方式反应慢，功率有限，工作电压低，耐压在600V左右，输出采用PAM滤波方式（为单方波加低次滤波），输出波形失真较大。

这两种方式制作的电源产品功率依旧不能满足日益增长的需求，所以大功率的负载需要变频测试时，多采用电机后拖动发电机的方式（M+G）来满足。

电机后拖动发电机的方式（M+G）在使用过程中，存在磨损，以及效率转换问题。

FTS30-10 30数控直流开关电源数控直流电源供应器在产品测试、科研实验等现场应用中，经常需要对电源进行各种控制，普通的电源产品功能单一，很难满足用户多功能应用的要求。

FTS系列多功能数控直流开关电源(数控直流电源供应器)是一台功能丰富的直流电源供应器，内置时间控制器，可以实现电源的定时开机、定时关机、循环时间输出功能；通过多功能端口可实现远端电压调节、电流调节、电压显示、电流显示功能，远端输出控制功能以及故障报警功能，是用户进行电源复杂控制应用的最佳选择.
FTS数控直流开关电源特点：
1、体积小、重量轻适合工作台面使用及19寸机架安装。

2、采用PWM调制，效率高，更省电。

3、内置时间控制器，可以实现电源的定时开机、定时关机、循环时间输出功能。

4、远端电压调节、电流调节、电压显示、电流显示功能。

5、远端输出控制功能以及故障报警功能。

6、低噪音、低涟波。

7、采用高增益放大电路设计，具有良好的快速反应特性。

8、内置O.V.P 过电压保护线路和O.T.P 过温度保护线路，保护功能完善可靠。

9、本产品设计有负载端电压检测端子，具有能够准确读取负载端电压并进行精确控制的功能。

FTS数控直流开关电源时间控制功能：。

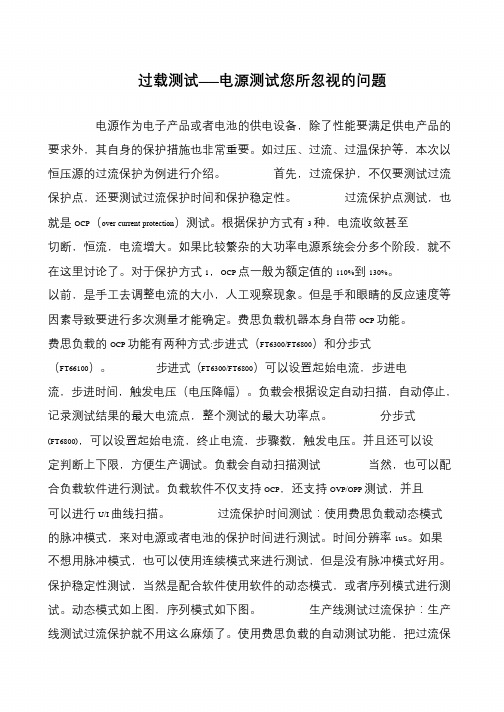

过载测试——电源测试您所忽视的问题电源作为电子产品或者电池的供电设备，除了性能要满足供电产品的要求外，其自身的保护措施也非常重要。

如过压、过流、过温保护等，本次以恒压源的过流保护为例进行介绍。

首先，过流保护，不仅要测试过流保护点，还要测试过流保护时间和保护稳定性。

过流保护点测试，也就是OCP（over current protection）测试。

根据保护方式有3 种，电流收敛甚至切断，恒流，电流增大。

如果比较繁杂的大功率电源系统会分多个阶段，就不在这里讨论了。

对于保护方式1，OCP 点一般为额定值的110%到130%。

以前，是手工去调整电流的大小，人工观察现象。

但是手和眼睛的反应速度等因素导致要进行多次测量才能确定。

费思负载机器本身自带OCP 功能。

费思负载的OCP 功能有两种方式:步进式（FT6300/FT6800）和分步式（FT66100）。

步进式（FT6300/FT6800）可以设置起始电流，步进电流，步进时间，触发电压（电压降幅）。

负载会根据设定自动扫描，自动停止，记录测试结果的最大电流点，整个测试的最大功率点。

分步式(FT6800)，可以设置起始电流，终止电流，步骤数，触发电压。

并且还可以设定判断上下限，方便生产调试。

负载会自动扫描测试当然，也可以配合负载软件进行测试。

负载软件不仅支持OCP，还支持OVP/OPP 测试，并且可以进行U/I 曲线扫描。

过流保护时间测试：使用费思负载动态模式的脉冲模式，来对电源或者电池的保护时间进行测试。

时间分辨率1uS。

如果不想用脉冲模式，也可以使用连续模式来进行测试，但是没有脉冲模式好用。

保护稳定性测试，当然是配合软件使用软件的动态模式，或者序列模式进行测试。

动态模式如上图，序列模式如下图。

生产线测试过流保护：生产线测试过流保护就不用这么麻烦了。

使用费思负载的自动测试功能，把过流保。

移动电源测试项目及方法（费思科技）测试项目：移动电源的电芯（本测试以锂电池为参考，如果使用的是铁锂电池，请稍微修改参数），保护板，及整体测试。

测试仪器：费思FT3005-3(3路线性电源)，费思FT6301A（120V30A150W），费思FT330/360系列万用表。

测试前准备：负载设置为，电压小量程（shift+←），电流大量程，负载处于远端采样状态（menu--config--voltage sence），负载接测试端子并SENCE端子（四线制补偿线损）。

快速调用功能打开（默认打开）。

电芯的测试，评估与配伍。

电芯一般测试直流内阻与容量两个参数。

电池内阻一般有两个测试方法（交流内阻与直流内阻）。

交流内阻一般是电芯厂家对电池的生产工艺及产品缺陷进行评估的方法，包括内阻的阻值和波形。

直流内阻是使用电芯的应用环境厂家对电芯对实际使用输出状态影响的评估手段。

本测试采用直流内阻来测试电芯对输出的影响。

接线方法：负载直接接入电池的两极，正极对正极，负极对负极。

电池内阻：按shift+2（按一次shift，屏幕shift亮，然后按数字键2）,调用电池内阻功能。

按enter键，设置测试电流，电流值以实际使用时电芯的平均电流值为准。

再按enter 确认设置。

此测试必须接sence端子。

按on/off进行测试，每按一次，测试一次。

测试结果单位为Ω。

本功能支持快速调用（即按一个数字键即可调用此测试功能及测试参数）。

测试时间为3S。

电池容量：按shift+5，调用电池容量功能。

按enter设置放电电流，电流大小以实际使用电流为准。

按enter设置电池截止电压，以实际或者标准电压为准。

按enter确认测试参数。

按on/off开始测试。

屏幕显示放电时间与放电容量，容量单位为AH。

按←→方向键查看当前电压，电流值。

测试时间与电芯容量和放电电流有关。

批量电芯评估：电池内阻为全检项目，电池容量为抽检项目（抽检比例自定）。

电池内阻可以定性的评估电池对输出的影响，老化程度及对多节电芯并联的影响。

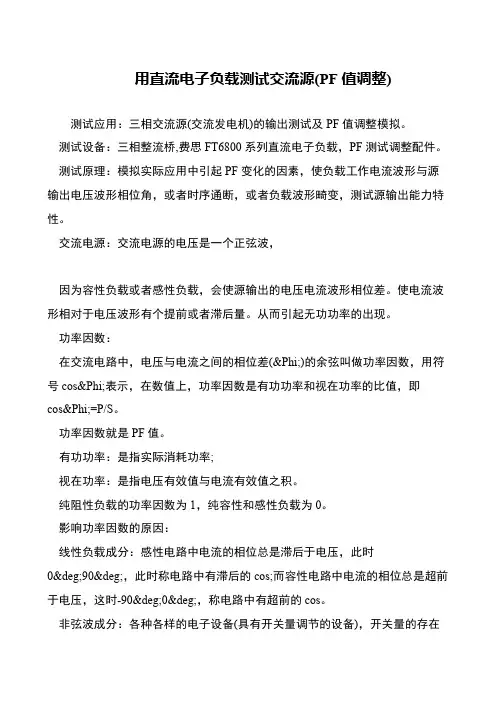

用直流电子负载测试交流源(PF值调整)
测试应用：三相交流源(交流发电机)的输出测试及PF值调整模拟。

 测试设备：三相整流桥,费思FT6800系列直流电子负载，PF测试调整配件。

 测试原理：模拟实际应用中引起PF变化的因素，使负载工作电流波形与源输出电压波形相位角，或者时序通断，或者负载波形畸变，测试源输出能力特性。

 交流电源：交流电源的电压是一个正弦波，
 因为容性负载或者感性负载，会使源输出的电压电流波形相位差。

使电流波形相对于电压波形有个提前或者滞后量。

从而引起无功功率的出现。

 功率因数：
 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即
cosΦ=P/S。

 功率因数就是PF值。

 有功功率：是指实际消耗功率;
 视在功率：是指电压有效值与电流有效值之积。

 纯阻性负载的功率因数为1，纯容性和感性负载为0。

 影响功率因数的原因：
 线性负载成分：感性电路中电流的相位总是滞后于电压，此时
0°90°，此时称电路中有滞后的cos;而容性电路中电流的相位总是超前于电压，这时-90°0°，称电路中有超前的cos。

 非弦波成分：各种各样的电子设备(具有开关量调节的设备)，开关量的存在。

变频电源变频电源是将市电中的交流电经过AC→DC→AC变换，输出为纯洁的正弦波，输出频率和电压肯定范围内可调。

它有别于用于电机调速用的变频调速掌控器，也有别于一般交流稳压电源。

理想的交流电源的特点是频率稳定、电压稳定、内阻等于零、电压波形为纯正弦波（无失真）。

变频电源非常接近于理想交流电源，因此，先进发达国家越来越多地将变频电源用作标准供电电源，以便为用电器供给良的供电环境，便于客观考核用电器的技术性能。

变频电源重要有二大种类：线性放大型和SPWM开关型。

目录应用问题使用注意事项定期保养变频电源与变频器的区分进展历程应用问题在工业调速传动领域中，与传统的机械调速相比，用变频电源调速有诸多优点，应用特别广泛，但由于变频电源逆变电路的开关特性，对其供电电源形成了一个典型的非线性负载，变频电源在现场通常与其它设备同时运行，例如计算机和传感器，这些设备常常安装得很近，这样可能会造成相互影响。

因此，以变频电源为代表的电力电子装置是公用电网中最重要的谐波源之一，其对电力系统中电能质量有侧紧要的影响。

供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的重量，还得到一系列大于电网基波频率的重量，这部分电量称为谐波。

谐波频率与基波频率的比值（n=fn/f1）称为谐波次数。

电网中有时也存在非整数倍谐波，称为非谐波（Non—harmonics）或分数谐波。

谐波实际上是一种干扰量，使电网受到“污染”，电能质量下降。

电工技术领域重要讨论谐波的发生、传输、测量、危害及抑制，其频率范围一般为2≤n≤40。

谐波产生向公用电网注入谐波电流或在公用电网上产生谐波电压的电气设备称为谐波源。

具有非线性特性的电气设备是重要的谐波源，例如带有功率电子器件的变流设备，交流掌控器和电弧炉、感应炉、荧光灯、变压器等。

谐波产生的根本原因是由于非线性负载所致。

当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，从而产生谐波。

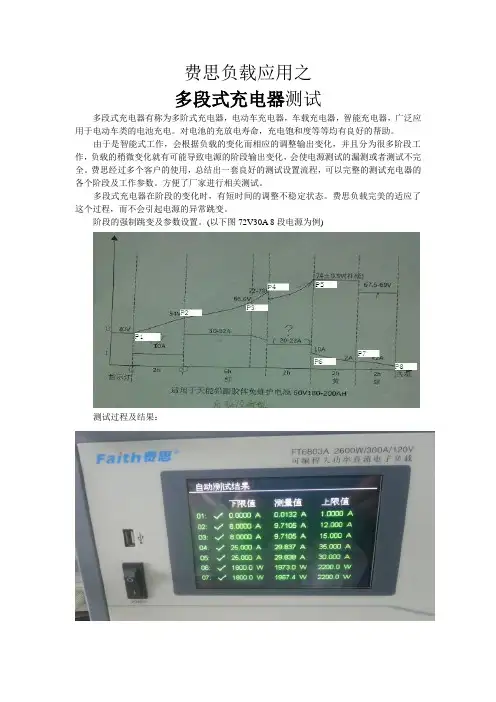

费思负载应用之多段式充电器测试多段式充电器有称为多阶式充电器，电动车充电器，车载充电器，智能充电器，广泛应用于电动车类的电池充电。

对电池的充放电寿命，充电饱和度等等均有良好的帮助。

由于是智能式工作，会根据负载的变化而相应的调整输出变化，并且分为很多阶段工作，负载的稍微变化就有可能导致电源的阶段输出变化，会使电源测试的漏测或者测试不完全。

费思经过多个客户的使用，总结出一套良好的测试设置流程，可以完整的测试充电器的各个阶段及工作参数。

方便了厂家进行相关测试。

多段式充电器在阶段的变化时，有短时间的调整不稳定状态。

费思负载完美的适应了这个过程，而不会引起电源的异常跳变。

阶段的强制跳变及参数设置。

(以下图72V30A 8段电源为例)测试过程及结果：测试准备：触发电源（电压足够高，电流足够小，或者判断标准时除去）电子负载（生产测试使用自动测试功能，研发调试使用）FT6800(根据电源规格选型) 使用自动测试功能：按menu键，按上下方向，选择编辑，编辑自动测试文件。

按enter即可进行编辑。

按文章下半部分的罗列测试流程进行编辑即可。

编辑完成后，按shift+save保存文件。

按shift+auto即可开始产品测试。

测试流程编辑，一般按照模拟电池的无电到满电的流程，如上图;测试第一阶段，电池电压过低，或者无电池，电源不输出：负载处于恒压状态（负载的恒压功能测试电源的恒流部分，一般尽量少的改变负载带载模式）。

设置负载恒压低于30V，电源应该无输出。

设置负载为恒压28V(根据电源特性不同，运行误差不同，设置不同的值，以下参数均为如此)，判断标准为电流，电流范围为0~1A（因为触发电源存在电流）；测试时间以电源稳定时间为准（以下参数均为如此）10S测试第二阶段的起始点：负载恒压32V，判断电流在9~11A（以电源实际运行偏差为准，以下参数均为如此）。

测试时间10S。

测试第二阶段的终止点：负载恒压52V，判断电流9~11A，时间10S。

FT6800大功率电子负载特点详解一、全硬件实现所有功能（定态，动态，保护）。

费思大功率电子负载的所有功能均为硬件实现。

硬件实现使反应速度快，优势为：费思大功率电子负载控制原理图如上：四种功能均有单独的硬件电路实现，由不同的硬件电路实现带载。

双重反馈调节系统，硬件即时调整，可以即时反馈电路中电压电流的变动，能够实现稳定带载。

一般负载只有恒流模式的一套硬件电路实现。

而电压电流的反馈电路不是直接反馈给控制电路，而是通过以下流程：反馈与采样---ADC---MCU---DAC---恒流控制电路而实现。

受到系统的限制，MCU接受的结果并不是实时测量值，而是隔一段时间内的有效值，这个值是可以显示到屏幕上的。

仪器的屏幕刷新速度一般为4~10次，所以整个回环的速度就被限制了。

其优势如下：1、负载带载能力强。

费思大功率电子负载的硬件调整速度是1MS/S。

而开关电源的频率在50kHz左右。

所以费思负载满足快速电源的测试要求。

电源的波动大，费思负载也能很稳定带载。

比如在BYD，电动车适配器，380V3600W的电源在0.7A时电压波动在300V左右，对比测试，只有费思的电子负载能够稳定的带载电流，电流波动在3mA以内。

带载值较小，费思负载也可以稳定带载，在测量华为一个20mA的信号源时，费思的负载可以稳定的从1mA开始带载，其他牌子的负载除了一个品牌的能够从10mA开始带载外，其他负载均不可带载。

动态带载能力更强：同等设定时的动态电流波形。

费思能够模拟最真实的负载环境。

2、任意波形动态带载：电源的应用环境是复杂的，并且往往是不规则的带载，如果电源和用电器配合出现问题怎么模拟实际应用环境？正弦波带载（模拟大纹波环境）任意波带载3、电压和电流监视费思负载提供了电压和电流波形监视端口，可以把电压和电流等比例衰减成一个0~10V 的电压信号。

在高电压或者大电流状态时，不必要使用响应的探头和电流钳进行测量。

直接用普通电压探头即可完成波形测量。

万用表详解与品牌对比万用表概念：万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表引。

是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数,其中数字万用表又可分为便携式手持万用表与台式万用表，由于便携式手持万用表兼顾了方便与实用，故其占有较大的市场。

数字万用表（便携式）：现在，数字式测量仪表已成为主流，已经取代模拟式仪表。

与模拟式仪表相比，数字式仪表灵敏度高，精确度高，显示清晰，过载能力强，便于携带，使用更简单。

数字万用表市场状况：万用表市场品牌主要有：福禄克,安捷伦,泰克,费思泰克对比：福禄克VS费思泰克（国外顶级品牌VS国内自主品牌）关于FLUKE（福禄克）我想电子仪器仪表的都知道，下面主要介绍下国内自主品牌费思泰克（Faithtech）以下简称费思：费思，创立于2002年，具有深厚国防和航天技术背景，致力于向电子、电力、科研和教育等行业用户提供精确、可靠的仪器产品。

费思人中拥有多名曾经参加过中国银河超级计算机、弹道导弹及同步卫星等项目研发的工程师和专家。

他们将多项军工和航天技术运用到了产品的设计中。

费思雄厚的技术实力奠定了公司产品的高端品质，也为打造一个世界仪器行业高端品牌奠定了基础。

秉承“创造世界顶级产品，发展民族自主品牌”的宗旨，费思已经拥有了多项自主知识产权。

已形成了集研发、生产和营销为一体的综合运营体系，先后通过了CE认证和ISO 9001:2000 国际质量管理体系认证。

这里诞生了：世界第一台可测量谐波的万用表；世界第一台可在线趋势捕获的万用表；世界第一台彩屏万用表；世界第一台阈值可调万用表；世界第一台大屏幕集散控制多通道可编程电子负载；并形成了多个系列的电子测量仪器及电气测试仪表产品。

下面是来自一篇创E时代的文章：挑战巅峰的万用表：费思FT368和福禄克Fluke287的比拼提起高级万用表，很多人会想起福禄克，福禄克Fluke 287万用表号称是史上最先进的万用表，日前听说费思推出的高级万用表竞争气势直逼福禄克。

费思FT系列线性直流电源Faith费思线性直流电源采用SMD贴片，集成了最新流行实用的散热布局与方式！具有：超稳定纯净输出（高精度、小纹波）、高精度电源和负载效应、高稳定性（任意设置输出限制，全自动切换功能）、更小分辨率任意调节设定，全范围连续可调等。

Faith费思线性直流电源由于其较好的纹波和高精度性能指标，使其可适用于：大专院校实验室、设计院所、企业研发部门、企业质检部门、直流控制与驱动等。

一、产品应用◆大专院校实验室；◆设计院所；◆企业研发部门；◆企业品质部门；◆直流控制和驱动等。

◆单路/多路输出，采用SMD贴片元件；◆高精度四位数码管LED显示输出；◆多圈式高精度电压调节；◆稳压稳流自动转换；◆低漂移度、高稳定度；◆带扩展输出端子；◆步进式电流调节；◆智能温控风扇散热；◆限流过载保护，限流点可任意设定；◆可长时间连续工作。

二、产品参数型号输出电压输出电流电源效应负载效应纹波和噪声分辨率CV≤0.01%+3mVCC≤0.2%+6mACV≤0.02%+3mVCC≤0.2%+6mACV≤1mVrmsCC≤10mArms10mV 1mAFT3010 0-30V 0-10A10mV 10mA FT3020 0-30V 0-20AFT6005 0-60V 0-5A 10mV 1mAFT6010 0-60V 0-10A 10mV 10mAFT3030 0-30V 0-30ACV≤0.1%+5mVCC≤0.2%+10mA CV≤0.1%+5mVCC≤0.5%+10mACV≤2mVrmsCC≤10mArms100mV100mAFT6030 0-60V 0-30A FT10010-100V 0-10A FT120050-120V 0-5ACV≤0.05%+10mVCC≤0.2%+10mACV≤0.05%+10mVCC≤0.2%+10mACV≤5mVrmsCC≤10mArms1V 10mAFT150030-150V 0-3AFT200020-200V 0-2AFT15100-15V 0-100A 100mV 1A FT3060 0-30V 0-60A 100mVFT3080 0-30V 0-80A 100mAFT6050 0-60V 0-50A FT8030 0-80V 0-30A FT8050 0-80V 0-50A FT30100 0-30V0-100A100mV 1AFT30200 0-30V 0-200A FT60100 0-60V 0-100AFT10030 0-100V 0-30A1V 100mAFT10060 0-100V 0-60AFT1001000-100V 0-100A 1V 1A。

FT Series Industrial Turbine Flowmetersflowmetering systems FT3/4/7Installation and OperationJanuary 2000Whilst every effort has been taken to ensure the accuracy of the information contained in this manual, no responsibility is accepted for damage, injury, or expense resulting from errors or omissions. The contents of this manual do not constitute a contract. We reserve the right to change specifications etc. at our discretion without notice. The data in this manual covers the complete FT Series so some data may not be applicable to your turbine meter. If in doubt, and for technical advice, please contact Flowquip Limited.Contents at a GlancePage1. Introduction 52. Principle of Operation 63. Performance 64. Installation Requirements 75. Electrical Installation 86. Intrinsic Safety 87. Start-Up Procedure 98. Maintenance 109. Calibration 1110. Spares 1111. FT3 Flow Data and Dimensions 1212. FT4 Flow Data and Dimensions 1313. FT7 Flow Data and Dimensions 1414. General Specification 1515. Fault Finding 1616. Typical Performance Curve 1717. Personal Flowmeter Details 1718. Notes 18FT3 Turbine Flowmeter (screwed connections)FT4 Turbine Flowmeter (flanged connections) FT7 Turbine Flowmeter (hygienic connections)1. IntroductionThe Flowquip Industrial Turbine Flowmeter provides an accurate and economical means of measuring flows of clean liquids in the range of 2 to 10000 litres/minute.The stainless steel body and hangers, together with an extremely strong rotor construction results in a meter that can be used in a wide range of duties on both lubricating and non lubricating liquids.The standard meter can be operated at temperatures of up to 110o C., with optional sensing coils and bearing materials allowing temperatures of up to 232o C.The meter can be supplied with threaded, flanged, or hygienic process connections.For hazardous area applications meters are available certified to EEx ia IIC T5.All Flowquip turbine flowmeters are individually calibrated to ensure their accuracy.2. Principle of OperationThe FT turbine flowmeter consists of a helically cut turbine rotor supported in two plain bush bearings, the rotor being machined from solid ferritic stainless steel of a grade compatible with the metered fluid, all contained within a housing of non-magnetic stainless steel. A pick-off coil having a permanent magnet core is mounted in the housing adjacent to the rotor blade tips such that a magnetic circuit is set up via the rotor blades.Rotation of the rotor varies the reluctance of this magnetic circuit, and the flux changes induce a small voltage in the coil, the frequency of which is directly proportional to the rotor speed and therefore proportional to the volumetric flowrate.3. PerformanceReferring to the typical performance curve it will be seen that pulses per unit volume are almost constant over a wide range of flowrates. Thus it is possible to establish a meter factor of pulses per unit of volume and this "K" Factor can be used in the programming of ancillary flow instrumentation.As would be expected with any device possessing a fixed cross sectional area the pressure drop across the meter varies as the square of the flowrate, a typical design figure being 3 psi (0.2 bar) for maximum flowrate.The effects of increasing viscosity are clearly shown as reducing the linear flowrate at which the pulses per unit volume are constant. For practical purposes should viscosity exceed 10 cSt. it is advisable to consider a special calibration.Linearity figures vary according to the size of meter and the operating fluid conditions but are generally within±0.5% of average meter factor with point repeatability of 0.1% of reading.4. Installation RequirementsThe flowmeter may be installed in any attitude in the pipeline, but in the case of vertical installations, it is preferable for fluid to flow in an upward direction. Unless otherwise requested, factory calibration takes place in a horizontal plane, and vertical operation may cause a slight calibration shift of less than 0.1%Ideally flowmeters should be installed with ten diameters of straight pipe upstream and five diameters downstream. For optimal performance a cruciform or alternative type of flow straightening vane section should be fitted at the upstream end of the straight pipe length. Reducers, where necessary, should be of the concentric type with included angle of 22-30o. Inlet pipe bore should be matched as closely as possible to that of the meter, but where it is impossible to select the exact diameter, a smaller inlet diameter should be used in order to avoid sharp step at the meter inlet which could cause swirl.Whilst most plants requiring the precision of turbine flow measurements will usually be protected by adequate filters or strainers, the recommended mesh sizes for protection of FT Turbine Meters are:Up to 9mm bore 0.1mm9 - 50 mm bore 0.3mmAbove 50mm bore 0.5mmAny turbine flowmeter will register the total amount of fluid passing whether this be all liquid or a mixture of liquid and gases, and it is therefore essential to ensure that the pipeline at the meter point is completely filled with liquid.A good general rule is to ensure that the downstream static pressure is at least equal to twice the pressure drop across the meter plus the vapour pressure of the fluid in order to prevent cavitation at the rotor.If the meter is to be used with open ended pipe then the metering installation should be located at the lowest possible level in the system with a good positive head on the meter outlet.Control valves should always be installed downstream, and at least five pipe diameters away of the flowmeter.5. Electrical InstallationThe generated voltage output from FT Turbine Meters varies according to size, a minimum figure of approximately 50 millivolts at lowest flow on the smaller meter sizes up to approximately 3 volts for large meters at maximum flow. The frequency of the signal is directly proportional to the flow rate of the measured liquid.Twin core screened cable should be used to connect the flowmeter to secondary instrumentation. The level of protection required will depend upon the level of electrical noise in the area and the transmission distance. It is good practice to run signal cables separately to power cables.All standard flowmeters are provided with a 2 pin MS connector. The cable screen should be cut back and not earthed at the flowmeter end.Where cable runs exceed 100 metres a signal amplifier may be required. Information on such devices can be supplied on request.6. Intrinsic SafetyFor areas where potentially explosive gases may be present sources of ignition must be eliminated. To this end the Flowquip Industrial Turbine Flowmeter range can be supplied with certified sensors and amplifiers. The signal can be used within the hazardous area or taken via suitable barriers to the safe area. The FT sensor is certified to EEx ia IIC T5.7. Start-Up Procedure1. Check that no packing material has found its way into thebore of the flowmeter. Carefully blow down the meter boreto ensure freedom of rotation. There may be some amountof stiction present where flowmeters have been stored orhave dried out during shipment. This need not causeconcern as complete freedom of rotation will be restoredonce the meter is immersed in its metered liquid.2. Ensure that flange gaskets or joints are clean edged, of thecorrect bore, and located centrally. A little light adhesivecan be used to locate the gasket on the meter flange tominimise the risk of any misalignment.3. Ensure that the arrow stamped on the meter housing is inline with direction of flow. Whilst conventional turbinemeters will operate satisfactorily in both directionsaccuracy may suffer if flow is inadvertently reversed.4. Ensure that the pick-off coil and connector are screweddown using finger pressure only.5. Make signal cable connections to pins A and B only, andtighten down the Aniphenol connector ensuring that thecable screen is separated from any earth point.6. If any air is still present in the system, valves should beopened slowly until the flowmeter is completed filled withliquid in order to prevent overspeeding.8. MaintenanceOnce installed the flowmeter requires very little maintenance. It is recommended that after each 3000 hours service the meter is removed from the line and inspected for wear or build up of debris.In the event of excessive play in the rotor, the meter should be returned to Flowquip for re-bushing of the bearings and recalibration.After 5000 hours service the meter should be recalibrated.9. CalibrationCalibration details for your turbine flowmeter are enclosed. If the turbine meter was purchased with Flowquip secondary instrumentation, Flowquip will have already configured this instrumentation to work with the turbine and in most cases the system will be ready to run as soon as all necessary power and signal connections are made.Works calibrations are usually made over eight or ten points throughout the working flow range unless otherwise specified. The average meter factor is given on the assumption that flowrate will vary over the full operating range. For restricted flow ranges closer accuracy can often be obtained by checking from the calibration certificate the flowrate closest to your plant figure and using the pulses per unit volume calibration figure appropriate to that desired flowrate.10. SparesSpare parts for most standard sizes of flowmeter are normally held on short delivery from Halifax but major overhauls and repairs must be carried out at our factory.When requesting spares or service it is important that the full meter serial number is given. This is normally a five digit serial number stamped on the side of the meter body.FLOWMETER RANGESModel Nr. L/min K FactorP/litreFT3/10 1-10 5000FT3/15 2-20 3800FT3/20/5 5-50 1080FT3/20/8 8-80 1080FT3/25/15 15-150 620FT3/25 25-250 362FT3/32 45-450 111FT3/40 67-670 82FT3/50 110-1100 59FT3/80 225-2250 19DIMENSIONSModel Nr. L Bore Size Weightmm mm KgFT3/10 82.6 10 0.3FT3/15 82.6 15 0.5FT3/20/5 82.6 20 0.5FT3/20/8 82.6 20 0.5FT3/25/15 90.5 25 0.8FT3/25 90.5 25 1.0FT3/32 110.0 32 1.6FT3/40 116.7 40 1.7FT3/50 154.0 50 3.1FT3/80 170.0 80 5.011. FT3 Screwed Turbine FlowmeterFLOWMETER RANGESModel Nr. L/min K FactorP/litreFT4/20/5 5-50 1080FT4/20/8 8-80 1080FT4/25/15 15-150 620FT4/25 25-250 362FT4/32 45-450 250FT4/40 67-670 70FT4/50 110-1100 59FT4/80 225-2250 14FT4/100 450-4500 6.6FT4/150 900-9000 2.3DIMENSIONSModel Nr. L Bore Size. Weightmm mm KgFT4/20/5 139.7 20 2.0FT4/20/8 139.7 20 2.0FT4/25/15 139.7 25 2.2FT4/25 139.7 25 2.7FT4/32 145.0 32 3.9FT4/40 152.4 40 6.5FT4/50 165.1 50 8.4FT4/80 250.0 80 14.5FT4/100 300.0 100 16.5FT4/150 360.0 150 18.012. FT4 Flanged Turbine Flowmeter13. FT7 Hygienic Turbine FlowmeterDIMENSIONSModel Nr. L Clamp Size Weightmm mm KgFT7/20/5 127 1” 1.0FT7/20/8 127 1” 1.0FT7/25/15 127 1½” 1.0FT7/25 127 1½” 2.3FT7/40 155 2” 3.2FT7/50 216 2½” 5.0FT7/80 300 3” 8.0FLOWMETER RANGESModel Nr. Bore L/min K Factormm P/litreFT7/20/5 20 5-50 1080FT7/20/8 20 8-80 1080FT7/25/15 25 15-150 620FT7/25 25 25-250 362FT7/40 40 65-650 82FT7/50 50 110-1100 59FT7/80 80 225-2250 1414. General SpecificationTurndown range 10:1Linearity ±0.5% of readingRepeatability ±0.1%Temperature range -30 to +110o C.(standard & I.S. coil)-30 to +180o C.(with HT coil)-30 to +232o C.(with HT coil and tungstencarbide sleeve bearings)Pick-off Coil5/8" x 18 TPI UNF-2A threaded two wire magnetic coil with Amphenol 172-610SL 4P termination.nominal resistance 240 ohmnominal inductance 150 mHSpecial version available for Hazardous Area operation.Connections and Working Pressure LimitsFT3BSP parallel external thread 35 bar ERMETO thread 15-25mm 200 bar40-80mm 100 bar FT4DIN ND16, 25, 40ANSI 150 & 300BS10 Table E & FPressure rating limited by flange specificationFT7Tri-Clamp, RJT, IDF, DIN 11851 16 bar and ISS Hygienic end connections 16 bar15. Fault Finding1. No SignalCheck the liquid is actually flowing.Check wires are connected properly with no breaks.Resistance of the sensor is approximately 1100ohms. If it is short circuit across the coil or to thecase, or open circuit across the coil, replace it.Check there is nothing stopping the rotor from turning.2. Repeatable ErrorThis could be caused by turbulence or may be due tothe viscosity of the liquid. An on-site calibrationshould be carried out.3. Random ErrorCheck that there is nothing fouling the rotor.There may be electrical interference. Check thatthe cable is correctly screened and separate fromany power supply cables. In severe cases anamplifier may be required.17. Flowmeter DetailsFor your convenience we suggest you log all the relevant details relating to your turbine flowmeter. Most of the information can be found on the flowmeter calibration certificate.Model Nr. : .............................................. Serial Nr. : .............................................. K Factor (pulses/litre): ............................Date of delivery: .....................................16. Typical Performance Curve for Turbine18. NotesFlowquip LimitedRiverside, Canal Road, Sowerby Bridge,flowmetering systems Halifax, West Yorkshire HX6 3LDTel:01422829920Fax:01422829921Email:*****************.uk。

一、产品简介FT8200系列大功率高精度可回馈直流电子负载，系统主控由DSP+FPGA实现，保证了系统响应快速性、控制的高精度以及测量参数的多样化。

系统采用DC-DC，DC-AC双向变换两级或三级架构，能有效的平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间。

DC-DC变换采用高频逆变电路，输入电压范围宽，响应快。

DC-AC变换采用SVPWM三相全桥逆变技术，负载吸收能量有效回馈电网，并网谐波谐波污染小，控制简单，效率高，负载特性好，负载吸收能量并网回馈。

FT8200系列直流电子负载是专门为大功率直流电源及动力电池的老化、测试而开发的电子负载。

电子负载能量逆变馈网，实现能量回收，节能环保！可广泛应用于直流电源、电池、电力电子设备检测等用途。

二、产品特点电子负载吸收能量逆变馈网回收，节能环保，噪音低宽电压输入范围操作模式恒定模式：恒流、恒电阻、恒功率负载瞬变模式：恒流、恒电阻、恒功率瞬变负载，循环高精确度之电压，电流， 电阻，功率设定与量测快速电流切换仿真动态电流功能通道独立保护功能放电绿色回馈能量，电流谐波＜5%（额定），对电网基本无谐波污染报表数据分析功能三、产品应用FT8200系列大功率高精度可回馈直流电子负载，功率等级可定制，最大支持800KW,可以满足各种功率等级直流电源、电池组、充电机测试等需求。

采用DC-DC、DC-AC两级或三级(低压)变换架构，全数字控制，控制精度高、响应速度快、输出调节范围广。

DC-AC级全数字PWM整流，功率因数高，谐波小，对电网污染低，不会影响其他测试仪器的正常工作，广泛应用于直流电源老化、测试、性能检测、电力电子设备测试、DC-DC、AC-DC电源转换器测试、电池模组放电、检测等。

四、规格指标型号 FT8200-40 FT8200-80 FT8200-150 FT8200-200 FT8200-250 FT8200-350功率 40kW 80kW 150kW 200kW 250kW 350kW直流 输入 电压范围 24-800V电流范围 0-200A 0-265A 0-500A 0-500A 0-500A 0-700A负载功能 恒功率 控制精度： ±（0.5%FS +0.5%Setting）恒流 控制精度：±（0.5%FS +0.5%Setting）恒阻 控制精度：±（0.5%FS +0.5%Setting）瞬态编程测试用户可编程瞬态测试:瞬态功率（电流、电阻）和持续时间控制精度：±（0.5%FS +0.5%Setting）时间精度： 1S保护 输入过欠压、过流、防反接、过高温&短路并自动跳脱保护及告警装置负载交流回馈功率 输出 100%能量回馈电流失真 ≤3%功率因数 ≥0.99输出电压 342～418V（AC） 频率范围 47～53Hz隔离 工频变压器隔离五、操作特点FT8200系列大功率可回馈直流电子负载操作分为本地操作和上位机远程操作： （1）本地操作电子负载模式操作1. 设备上电，在选择界面中点击电子负载按钮，进入可回馈直流电子负载主界面；3.在恒流电流一行所对应的数值框中输入对应的参数（选择某种模式，只需要在其对应的数值框中输入相关参数即可）；4.点击“下载按钮”，将参数下发到设备控制芯片中，此时左下角会显示下载的状态，如果下载成功，启动按钮处于可点击状态（即由灰色变为绿色）。

超级电容测试系统目 录1 特点 (1)2 系统架构 (2)3 测试功能 (3)3.1 容量测试 (3)3.2 DC-ESR测试 (3)3.3 漏电流测试 (4)3.4 充/放电循环测试 (5)3.5 工况模拟测试 (6)4 安全保护 (7)5 应用软件 (7)6 规格 (8)1 特点费思超级电容测试仪是专为超级电容的研发和生产而设计的专用测试设备，能对单节电容、电容包或多节超级电容（串联）进行测试测量，包括容值、内阻、漏电流等参数。

配合超级电容测试软件，不仅能实现测试流程的自动控制，提供数据报表，而且支持多种测试标准，更可按照客户的测试要求定制测试流程。

除了测试超级电容参数外，还可完成诸如工况模拟、老化、品质分析等工作。

费思超级电容测试系统具有高精度，高速度，高稳定性，易操作易维护的特点，并可根据客户的实验配置进行专门设计。

可广泛适用与超级电容的研发、生产制造、品质检测等各个环节。

图 1 超容测试仪外观示意图费思超级电容测试系统具有下述功能和特点： ● 容量测试 ● 等效串联内阻测试 ● 漏电流测试 ● 充放电循环测试 ● 模拟工况● 多种充/放电模式，恒流/恒压/恒阻/恒功率 ● 快速上升时间 ● 多重保护 ● 可扩展的测试通道● 工业RS485总线，通讯稳定可靠，传输距离远 ● 直流线性电源，上升速度快，噪声低 ● 先进的应用软件2 系统架构测试系统充分结合了费思电子测控技术、大功率电子负载技术、精密电源技术、电子开关切换技术。

实现了精准的大电流充放电循环测试，大电流无触点切换，提供专业级的测试结果。

PCRS485图 2 超容测试系统架构如上图所示，超容测试系统由几个部件组成： ● 电子负载，控制充放电的电压与电流 ● 直流电源，提供充电能量● 切换器，在充电回路与放电回路之间实现无触点切换 ● 采集卡，采样被测电容的电压、温度等信号上述部件挂接在RS485总线上，并与PC连接。

3测试功能3.1 容量测试在费思超容测试系统中，可测试电容的充电容量和放电容量。
