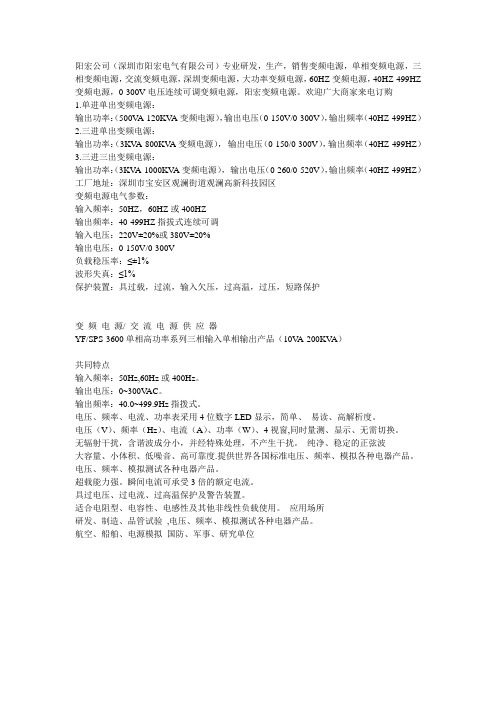

阳宏公司（深圳市阳宏电气有限公司）专业研发，生产，销售变频电源，单相变频电源，三相变频电源，交流变频电源，深圳变频电源，大功率变频电源，60HZ变频电源，40HZ-499HZ 变频电源，0-300V电压连续可调变频电源，阳宏变频电源。
欢迎广大商家来电订购1.单进单出变频电源：输出功率：（500V A-120KV A变频电源），输出电压（0-150V/0-300V），输出频率（40HZ-499HZ）2.三进单出变频电源：输出功率：（3KV A-800KV A变频电源），输出电压（0-150/0-300V），输出频率（40HZ-499HZ）3.三进三出变频电源：输出功率：（3KVA-1000KV A变频电源），输出电压（0-260/0-520V），输出频率（40HZ-499HZ）工厂地址：深圳市宝安区观澜街道观澜高新科技园区变频电源电气参数：输入频率：50HZ，60HZ或400HZ输出频率：40-499HZ指拔式连续可调输入电压：220V±20%或380V±20%输出电压：0-150V/0-300V负载稳压率：≤±1%波形失真：≤1%保护装置：具过载，过流，输入欠压，过高温，过压，短路保护变频电源/ 交流电源供应器YF/SPS-3600单相高功率系列三相输入单相输出产品（10V A-200KV A）共同特点输入频率：50Hz,60Hz或400Hz。
输出电压：0~300V AC。
输出频率：40.0~499.9Hz指拨式。
电压、频率、电流、功率表采用4位数字LED显示，简单、易读、高解析度。
电压（V）、频率（Hz）、电流（A）、功率（W）、4视窗,同时量测、显示、无需切换。
无辐射干扰，含谐波成分小，并经特殊处理，不产生干扰。
纯净、稳定的正弦波大容量、小体积、低噪音、高可靠度.提供世界各国标准电压、频率、模拟各种电器产品。
电压、频率、模拟测试各种电器产品。
超载能力强。
瞬间电流可承受3倍的额定电流。

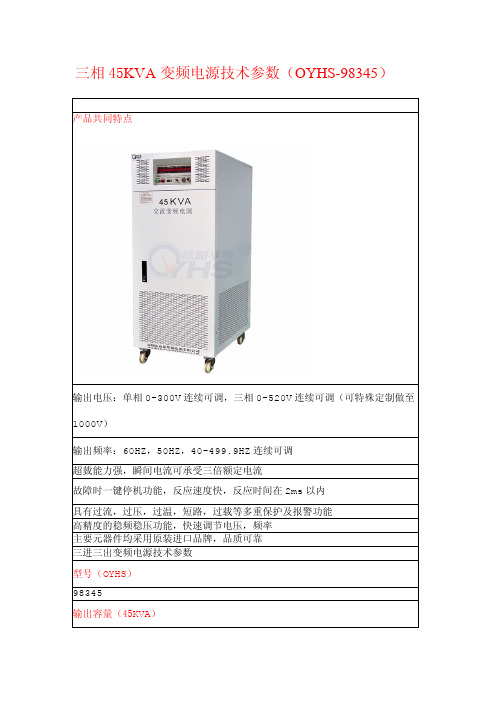

三相45KVA变频电源技术参数（OYHS-98345）产品共同特点输出电压：单相0-300V连续可调，三相0-520V连续可调（可特殊定制做至1000V）输出频率：60HZ，50HZ，40-499.9HZ连续可调超臷能力强，瞬间电流可承受三倍额定电流故障时一键停机功能，反应速度快，反应时间在2ms以内具有过流，过压，过温，短路，过载等多重保护及报警功能高精度的稳频稳压功能，快速调节电压，频率主要元器件均采用原装进口品牌，品质可靠三进三出变频电源技术参数型号（OYHS）98345输出容量（45KVA）45电路方式IGBT/PWM脉宽调制方式交流输入相数三相波形SINEWAWE电压380V/220V±15%频率波动范围50HZ or60HZ±15%功率因数﹥0.9交流输出相数三相波形SINE WAVE低档电压单相电压0-150V连续可调，三相电压0-260V连续可调高档电压单相电压0-300V连续可调，三相电压0-520V连续可调频率60HZ，50HZ，40-499.9HZ连续可调频率稳定率≤0.01%低档最大电流（A）125A（0-260V）高档最大电流（A）62.5A（0-520V）整机性能电源稳压率﹤1%负载稳压率﹤1%波形失真度﹤1%效率﹥90%反应时间≤2ms波峰因子3：1保护装置具有过压，过流，超载，输入欠压，过高温，短路等多重保护显示显示介面数位式LED显示电压4位数，数位电压表，解析度0.1V电流4位数，数位电流表，解析度0.1A功率4位数，数位瓦特表频率4位数，数位频率表环境及其它冷却装置高速变频风扇冷却，强制冷风工作温度-10℃to50℃相对湿度0～90%（非凝结状态）海拔高度≤1500m重量（KG）550尺寸(H*D*W）mm1310*800*600注：1以上尺寸不含脚输高度2可根据顾客要求规格特别定制3本公司产品规格不断研发改进,规格若有变更,恕不另行通知。

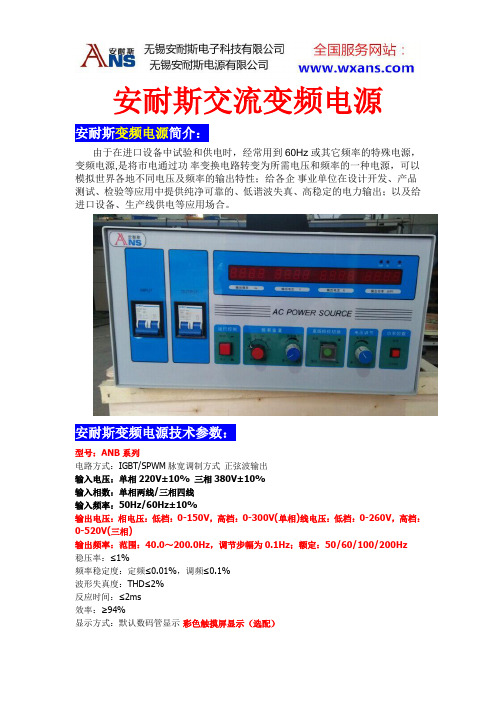

安耐斯交流变频电源安耐斯变频电源简介：由于在进口设备中试验和供电时，经常用到60Hz或其它频率的特殊电源，变频电源,是将市电通过功率变换电路转变为所需电压和频率的一种电源，可以模拟世界各地不同电压及频率的输出特性；给各企事业单位在设计开发、产品测试、检验等应用中提供纯净可靠的、低谐波失真、高稳定的电力输出；以及给进口设备、生产线供电等应用场合。
安耐斯变频电源技术参数：型号：ANB系列电路方式：IGBT/SPWM脉宽调制方式正弦波输出输入电压：单相220V±10% 三相380V±10%输入相数：单相两线/三相四线输入频率：50Hz/60Hz±10%输出电压：相电压：低档：0-150V，高档：0-300V(单相)线电压：低档：0-260V，高档：0-520V(三相)输出频率：范围：40.0～200.0Hz，调节步幅为0.1Hz；额定：50/60/100/200Hz稳压率：≤1%频率稳定度：定频≤0.01%，调频≤0.1%波形失真度：THD≤2%反应时间：≤2ms效率：≥94%显示方式：默认数码管显示彩色触摸屏显示（选配）型号尺寸：⑨480*482*177 ⑩560*350*600 ⑪400*660*700⑫400*780*900⑬450*830*1000⑭550*1380*1560⑮1500*850*1850⑯1400*2300*2300无锡安耐斯电源有限公司专业生产整流器、直流电源、直流稳压电源、可编程电源、变频电源、稳压电源、脉冲电源、60HZ电源、交流恒流源、115V400HZ电源、线性电源、可调电源、可调直流电源、直流可调电源、程控电源、三相安耐斯变频电源、110V60HZ电源、400HZ电源、变频电源、稳频器、稳压器、净化电源、隔离变压器、参数稳压器、线性直流电源、可控硅直流电源、中频电源、三相稳压器、电解电源、电镀电源。

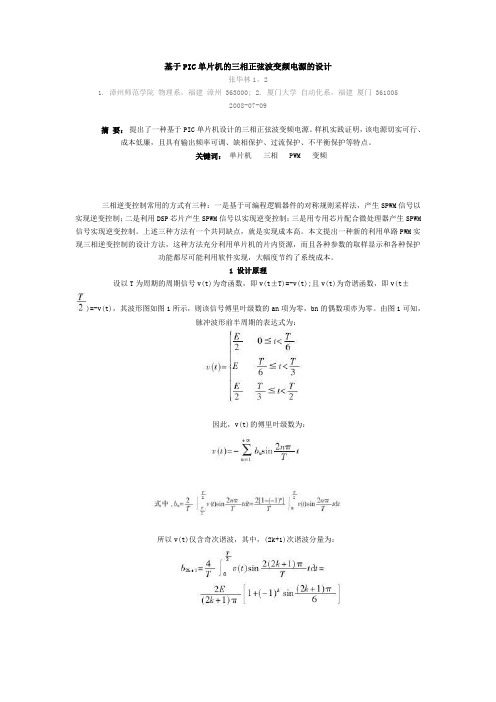

基于PIC单片机的三相正弦波变频电源的设计张华林1，21. 漳州师范学院物理系，福建漳州 363000;2. 厦门大学自动化系，福建厦门 3610052008-07-09摘要：提出了一种基于PIC单片机设计的三相正弦波变频电源。
样机实践证明，该电源切实可行、成本低廉，且具有输出频率可调、缺相保护、过流保护、不平衡保护等特点。
关键词：单片机三相 PWM 变频三相逆变控制常用的方式有三种：一是基于可编程逻辑器件的对称规则采样法，产生SPWM信号以实现逆变控制；二是利用DSP芯片产生SPWM信号以实现逆变控制；三是用专用芯片配合微处理器产生SPWM信号实现逆变控制。
上述三种方法有一个共同缺点，就是实现成本高。
本文提出一种新的利用单路PWM实现三相逆变控制的设计方法，这种方法充分利用单片机的片内资源，而且各种参数的取样显示和各种保护功能都尽可能利用软件实现，大幅度节约了系统成本。
1 设计原理设以T为周期的周期信号v(t)为奇函数，即v(t±T)=-v(t);且v(t)为奇谐函数，即v(t±)=-v(t)，其波形图如图1所示，则该信号傅里叶级数的an项为零，bn的偶数项亦为零。
由图1可知，脉冲波形前半周期的表达式为：因此，v(t)的傅里叶级数为：所以v(t)仅含奇次谐波，其中，(2k+1)次谐波分量为：由此可得各奇次谐波分量的幅值为：从而可得周期信号v(t)的基波有效值为：由上述分析可知，图1信号中主要成份为基波，而高次谐波是五次、七次、十一次等，消除了对逆变输出波形影响较大的３k次谐波，且各高次谐波的幅值相比基波幅值很小。
故而只需设计实现图1所示的波形图，再加上滤波器，滤除高次谐波，即可获得正弦波。
本文正是基于这一原理设计三相正弦波变频电源。
2 硬件设计2．1系统结构整个系统硬件结构如图2所示。
该系统的控制核心采用美国Microchip公司的PIC16F877A单片机，由单片机控制三相桥式逆变电路的工作状态，单片机检测输出线电压并调整三相桥式逆变电路以维持恒定的输出线电压；单片机检测三路线电流，并由此判断是否进行过流保护、缺相保护、三相不平衡保护；通过键盘由单片机调整设定输出正弦波的频率，且由数码管显示当前负载工作电压、电流、频率、功率等参数。
380V,50HZ转变成415V，60HZ三相变频电源指导老师：欧阳华斯电源答辩人：400-830-5877变频电源工作原理图380V,50HZ转变成415，60HZ三相变频电源三进三出变频电源（OYHS-98300系列）型号（OYHS）98310983159832098330983459836098375983100983150输出容量（KVA）10152030456075100150电路方式IGBT/PWM脉宽调制方式交流输入相数三相波形SINEWAWE电压380V±15%频率波动范围50HZ or60HZ±15%功率因数﹥0.9交流输出相数三相波形SINE WAVE电压415V,0-520连续可调频率60HZ，50HZ，40-499.9HZ连续可调频率稳定率≤0.01%低档最大电流（A）27.841.755.683.8125166.7208.3276416高档最大电流（A）13.920.827.841.762.583.3104.2138208整机性能电源稳压率﹤1%负载稳压率﹤1%波形失真度﹤1%效率﹥90%反应时间≤2ms波峰因子3：1保护装置具有过压，过流，超载，输入欠压，过高温，短路等多重保护显示显示介面数位式LED显示电压4位数，数位电压表，解析度0.1V电流4位数，数位电流表，解析度0.1A功率4位数，数位瓦特表频率4位数，数位频率表环境及其它冷却装置高速变频风扇冷却，强制冷风工作温度-10℃to50℃相对湿度0～90%（非凝结状态）海拔高度≤1500m重量（KG）2002603204505506607509001350尺寸(H*D*W）mm870*650*50 01100*750*551120*750*551310*800*601430*1100*801850*1200*85注：1以上尺寸不含脚输高度2可根据顾客要求规格特别定制单相变频电源面板操作。
摘要本系统是一个交流-直流-交流变频电源。
系统以FPGA为控制核心，采用SPWM变频控制技术，实现三相正弦波变频输出。
输出线电压有效值为36V，最大输出电流有效值达3A。
系统还具有频率测量，电流、电压有效值测量，平均功率测量功能。
基于单片机智能化和开关电源高效率的特点,研制出一种以XC164单片机作为核心控制模块的三相正弦波变频电源。
本系统同时采用电压反馈电路和电流反馈电路，分别将输出电压和电流反馈至XC164单片机，然后该单片机利用其内部的模数转换器对反馈电压和电流进行A/D转换，同时单片机根据计算出的电压有效值对输出电压进行宏观PID控制，以实现稳幅。
采用了实时电压跟踪SPWM技术,使单片机在变频电源系统中得到了有效的应用。
实验结果表明该系统具有良好的稳压性能和很小的波形失真,并且能够进行自检测、过流、过压、过热和短路保护等功能。
关键词: 三相 SPWM 逆变变频电源AbstractThe system, based on FPGA, is a AC-DC-AC variable frequency power supply. The technology of SPWM frequency converting control is applied to get the output of three-phase variable frequency sine wave. The real line voltage is 36V and the maximum current（real value）output is up to 3A. The system also includes the following functions like frequency metering, measurements of real voltage and current, and the measurement of the average power. This system adopted voltage feedback circuit and current feedback circuit, output voltage and current respectively XC164 microcontroller, then the feedback to the microcontroller use its internal adc voltage and current of feedback on A/D conversion, and SCM according to calculate the RMS voltage output voltage of the macro PID control, in order to achieve steady picture. Adopted real-time voltage tracking SPWM technology, make SCM in frequency conversion power system got effective application. The experimental results show that the system has good performance and small voltage waveform distortion, and can be carried out since detection, over-current, over-voltage, overheating and short circuit protection function.Key Word:three phase SPWM invert frequency power目录摘要.......................................................................................... 错误！未定义书签。

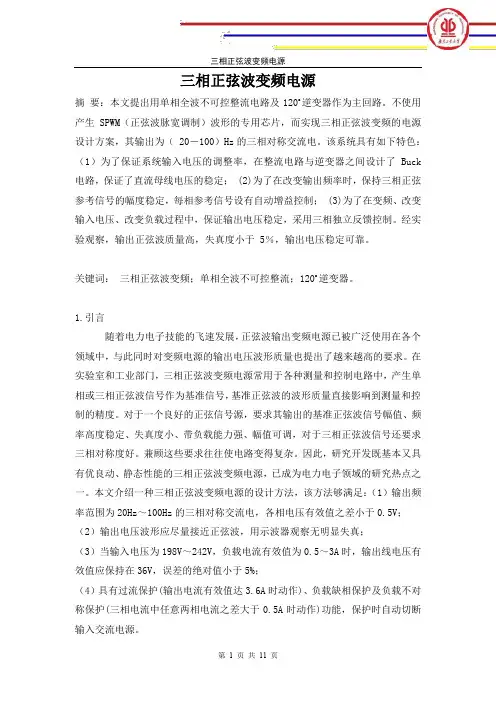

三相正弦波变频电源报告摘要：本系统基于面积等效原理和奈奎斯特定理，采用AC-DC变换的方法，实现了市电到直流电压的转换；采用SPWM逆变器实现本地DC-AC的转换，采用DDS 产生频率可变的SPWM脉冲，实现了本地交流电源的变频；采用MAX197采样、反馈，实现了对本地交流电源有效值的控制以及缺相和过流保护。
关键字：变频电源；三相正弦波；逆变；正弦脉宽调制Abstract:三相正弦波变频电源报告一.方案的选择与论证1.题目要求及相关指标分析本题目要求制作以三相正弦波变频电源，输出线电压有效值36V ，输出频率20-100HZ ，各相电压的有效值小于0.5V ，输出负载电流0.5A-3A 时，输出线电压有效值保持在36V ，误差小于5%。
基于上述要求本设计采用AC-DC-AC 变换的方法，采用SPWM 控制逆变器实现变频。
由于逆变器的开关以及感性、容性负载等对逆变器输出交流信号的延迟较严重，为了及时稳定变频电源的幅度，本设计采用多片A/D 同时采样输出交流信号。
2.方案的比较与选择1) 正弦波脉宽调制实现方案的选择 (1) 自然采样法图1 自然采样法按照SPWM 控制的基本原理，在三角波和正弦波的自然交点时刻控制功率开关器件的通断，这种生成SPWM 波形的方法称为自然采样法，采用硬件实现时的方框图如图1所示。
图1中三角波发生器负责产生符合要求的SPWM 载波信号（三角波），正弦波发生器产生用户需要频率的正弦波信号，电压比较器在三角波和正弦波的自然交点的时刻实现翻转，控制功率开关器件的通断。
自然采样法生成的SPWM 波形很接近正弦波，若采用软件实现自然采样时需要解超越方程，需要花费大量的时间，难以实现实时控制；若采用硬件实现，为了控制逆变器功率器件的死区，需要很复杂的硬件来延时。
(2) 规则采样法如图 2 所示取三角波两个正峰值之间的时间间隔为一个采样周期c T ，在三角波的负峰值时刻D t 对正弦信号波采样而得到D 点，过D 点作一水平直线和三角波分别交于A 、B 两点，在A 点时刻和B 点时刻控制功率开关器件的通断。
可见A 、B 两点间的时间间隔就是脉冲宽度，则规则采样法得到的脉冲宽度为()1sin 2c rd Ta t δω=+ a 为调制度，即为三角波和正弦波的峰值之比，且01a ≤<。
r ω表示正弦信号的角频率。
设载波比crf k f =，c f 、r f 分别表示载波（三角波）的频率和调制波（正弦波）的频率，则一个调制波周期内第i 个脉冲的宽度为20.50.5sin i i a k πδ⎛⎫⎛⎫=+ ⎪ ⎪⎝⎭⎝⎭ 0i k ≤≤。
（1-1）由式（1-1）可以看出采用规则采样法，为了计算方便，需要在ROM 中先创建一个k 点正弦波表，当采用异步调制时需要根据改变后的载波比，重新向ROM 中写入正弦波表。
这种SPWM 生成方式比较适宜于采用同步调制。
（3）DDS 调制法图3 DDS 调制法图3中可控分频单元根据用户设定的三相交流电源的频率值r f 设定分频系数N ，2n rf N f =，n 表示相位累加器的位数，相位累加器在频率为0f N 的时钟下进行相位累加，并且将相位累加值选择适当的位数加到正弦波表的地址总线上，每个载波时钟的上升沿时，地址总线选中的单元的正弦波数据输出到ＰＷＭ脉冲发生器，ＰＷＭ脉冲发生器根据正弦波数据产生脉冲宽度调制波，由于PWM 脉冲发生器产生的脉冲宽度调制波的脉冲宽度受到正弦波数据的调制，所以PWM 脉冲发生器的输出即为正弦信号调制波。
题目要求三相交流电源的输出频率为20HZ-100HZ ，选择频率远大于100HZ 的基准时钟源0f 和调制时钟频率可以使SPWM 的正弦相位分辨率达到很高的精度。
综上方案的比较与分析，根据本课题的技术指标的要求，本设计正弦波脉宽调制实现方案选择DDS 调制法。
2)SPWM 调制方式的选择(1) 异步调制载波信号和调制信号频率不保持同步的调制方式称为异步调制。
异步调制时保持载波时钟频率c f 不变，当调制正弦波的频率r f 发生变化时，载波比k 跟随变化，在调制波的一个周期内PWM 脉冲的个数不固定，相位也不固定。
正负半周期脉冲不对称，半周期内前后14周期的脉冲不对称，造成信号的谐波分量较丰富，给后级滤波电路造成困难。
(2) 同步调制载波比k 恒定的调制方式称为同步调制。
同步调制时PWM 脉冲在一个周期内的个数是恒定的，脉冲的相位也是固定的，将调制比k 设定为3的整数倍时，可以使输出波形严格对称，从而有效地降低信号的谐波分量。
但是当逆变电路的输出频率比较低时，同步调制载波的频率c f 很低，c f 过低时由调制带来的谐波不易滤出，当逆变电路的输出频率很高时，同步调制载波频率过高，使开关器件开关损耗严重。
本课题要求逆变器输出频率在20HZ-100HZ ，输出信号的频率较低，本设计采用的逆变电路为集成芯片IM14400，IM14400的PWM 输入频率范围为5KHZ-0.3MHZ ，可以选择很高的载波比k 。
异步调制方式下，当载波比k 很大时，正负半周期脉冲不对称和半周期内前后14周期的脉冲不对称造成的谐波分量都很小， PWM 脉冲接近正弦波。
综上方案的比较与分析，根据本课题的技术指标要求，本设计的调制方式选择异步调制方式，载波频率固定为16.8KHZ ，最小载波比k ＝168。
二.系统总体设计方案和实现框图1.系统总体设计方案将市电通过隔离变压器输入到本地交流变频电源系统，隔离变压器的输出经过由整流桥后，产生全波整流信号，全波整流信号经过滤波，生成与输入交流电对应的直流电，从而实现AC-DC 的转换。
本设计的全波整流桥采用集成整流桥KBL406。
三相逆变器在89S52和FPGA 产生的三相SPWM 脉冲的控制下产生三相交流电。
逆变器的输出交流电的频率等于SPWM 脉冲的基波频率，通过控制FPGA DDS 模块的可控分频比N ，实现对调制正弦波频率的控制， SPWM 脉冲的基波频率等于调制波的频率，系统采用这种方法实现变频。
逆变器输出的三相交流电经过缓冲吸收和LC 滤波电路，生成本地三相正弦交流电。
将锰铜片分别串的到三相交流电的一条相线中，通过采集锰铜片上的电压，实现对该相交流电的电流的测量。
由于锰铜片的电阻只有2m Ω, I/V 转换后的电压信号很小，通过专用的小信号差分放大器AD620实现对电流取样小电压信号的放大。
逆变器输出的三相交流电的线电压的有效值为36V ，假设加到负载上的交流电为标准正弦波，可以计算出三相交流电的相电压的峰值为30V 。
通过在Y 形负载的一个臂上并上分压电阻网络，实现该相相电压信号的衰减，通过射随的缓冲，实现MAX197对该相相电压信号的有效采样。
系统根据MAX197采样组的采样值计算各相交流电的电压有效值、电流有效值，交流电的功率，从而实现系统对交流电电压有效值、电流有效值，交流电的功率的测量。
系统根据得到的各相交流电的有效值，采用PD 算法，控制SPWM 脉冲的占空比，实现输出线电压的稳定。
各相电压的取样信号经过放大限幅、过零检测生成脉冲，系统采用等精度法实现变频电源系统频率的测量，系统根据系统测得的频率值和用户设定频率的差值，控制DDS 生成正弦波的频率，从而实现变频电源频率的稳定。
图4 变频电源系统框图三.理论分析与计算1.SPWM 逆变电源的谐波分析在调制度a 一定，并且三相共用一个载波信号的情况下，对输出线电压进行频谱分析，可以发现输出线电压的谐波角频率为：c r n k ωωω=± （3-1） 式中，n 为奇数时，()3211,k m m =-±=1，2……；n 为偶数时，6161{m m k +-= 61k m =+ m =0，1，2……，61k m =- m =1，2…。
由式(3-1)可知输出线电压的频谱没有载波频率c ω的整数倍次谐波分量谐波中幅值较高的谐波分量是2c r ωω±和2c r ωω±。
从上述分析可知：SPWM 波形中所含的谐波主要是角频率为c ω、2c ω及其附近的谐波。
由于本设计采用的是异步调制方式，最小载波比k crωω==168，即c r ωω，所以PWM 波形中所含的主要谐波分量的频率比基波分量的频率高很多，谐波分量很容易被滤出。
2.三相交流电电压、电流有效值和功率的计算对于负载端采用Y 形连接组成的三相电路，每相交变电压信号输入端相对于Y 形连接公共点的电压称为相电压p u ，该输电线称为火线，采样三相四线制的交变电路有三条火线，各相电压信号间的相位差为120o ，火线之间的电压称为线电压l u 。
假设输电线上输送的交变电压信号是标准的正弦信号，则l p U =,p l U U 分别表示相电压和线电压的有效值。
因此当线电压的有效值36l U V =，各相相电压的有效值20.78p U V = 每相中的电流称为相电流p i ，火线中的电流成为线电流l i ，在Y 形连接中相电流等于线电流p i =l i 。
每相负载的功率为p P =cos p p z U I Φ其中,p z I Φ分别表示相流的有效值、每相中电流和电压的相位差，由于Y 形负载要求负载严格对称，因此每相中电流和电压的相位差都是相等的。
所以三相的总功率为33cos p p p z P P U I ==Φ当Y 形负载为纯阻性负载时，每相中电流和电压都是同相的，即0z Φ=，所以当Y 为形纯阻性负载时，三相的总功率为 3p p P U I =在数字系统中为了获得负载为Y 形纯阻形负载时三相电源的总功率，需要对某一相的电流、电压在一个信号周期内采样，并将瞬时电流、瞬时电压的采样值存储在两个RAM 区中，然后根据RAM 区中的数据计算该相交流电压、电流的有效值。
则该相电压的有效值p U ，该相电流的有效值p I 为p U =（3-2）p I = （3-3）式（3-2）、（3-3）中N 表示每个信号周期的采样点数，G 表示原始电压信号的增益，i u 表示RAM 区存储的第i 个电压数据，i i 表示RAM 区存储的第i 个电流数据，R 表示A/D 的能够转化的电压范围，ref V 表示A/D 的参考电压，r 表示电流取样电阻的阻值。
3.载波频率的选择由SPWM 逆变电源的谐波分量的分析可知：SPWM 电压源型逆变器输出线电压谐波分量分布在载波c ω周围，提高SPWM 的载波频率，则逆变器输出的线电压的主要谐波分量将会分布在较高的频段，而使逆变器输出的电压呈现很低的失真度。
但是提高载波频率，会使逆变器中功率开关管的开关频率提高，会使逆变器的开关损害大幅度地增加。
另外载波频率提高受到硬件的限制，本设计的逆变器采用集成芯片IM14400。
