PET无菌冷灌装生产工艺流程图讲解

PET瓶饮料无菌冷灌装的技术进展王 鹏随着消费者越加注重饮料的安全与营养，饮料市场逐渐从微生物不敏感产品例如碳酸饮料，向微生物敏感型产品例如含乳饮料转型；逐渐从包装主流化向包装个性化转型从而带来了整个饮料生产工艺的改变。

这个变化过程中的驱动力包括：国家食品安全方面法规的强制性要求；含有天然原料饮料的消费需求；不含防腐剂饮料的消费需求；口感外观更好的消费需求；需要长保质期储存环境条件的分布经济学；瓶子轻量化降低成本的需求；密集的市场营销驱动扩大范围的方案以及迎合大容量PET瓶的趋势等等。

在这样的条件下，市场上迎来了新的饮料生产工艺——无菌冷灌装。

对比之前的饮料生产工艺，无菌冷灌装采用了先进彻底的清洗杀菌工艺，全自动的生产流程的控制，完善的质量监控体系，严格的无菌性能验证程序，能够最大程度地降低微生物的风险，保证生产出来的饮料的安全。

无菌冷灌装[1]（Aseptic Cold-filling）是指将经过灭菌的液体食品在常温无菌条件下灌装、密封在经过灭菌的容器中，使食品在保质期内能在常温下运输和贮存。

无菌冷灌装的“冷”是相对于热灌装来说的，热灌装工艺是在85～95℃下进行灌装，而其是在常温条件下灌装料液。

由于包装内最初已达到商业无菌，所以包装后的食品可在不加防腐剂、不经冷藏条件下得到较长的货架寿命[2]。

无菌冷灌装技术是一项对食品及药品的安全性实现综合技术保障的系统工程，集光机电一体化技术、现代化学、物理学、微生物学、自动控制、计算机通讯等多项高新技术为一体[3]。

无菌冷灌装生产线不仅需要满足额定的产能，还必须通过无菌保证水平测试来验证整条生产线是否满足商业无菌的要求。

无菌工艺，全面反映了整个生产过程采用无菌工艺生产无菌产品的能力，需要从以下方面进行验证：尘埃粒子数检测，灌装环境的染色测试，沉降菌、浮游菌检测，涂抹检测，灌装环境的杀菌强度测试，包材的杀菌强度测试，水包测试，LG培养基测试[4]，低酸性产品的批量生产测试等方面验证[5]。

PET无菌冷灌装工艺流程培训讲义1. 简介本讲义旨在介绍PET无菌冷灌装工艺流程，包括其基本原理、流程步骤、关键控制点等内容。

通过本讲义的学习，您将了解PET无菌冷灌装工艺的重要性以及如何正确进行操作，以确保产品的品质和安全。

2. 基本原理PET无菌冷灌装工艺是指将预先灭菌的饮料或其它液体产品灌装到预先灭菌的PET容器中，并在较低温度下进行密封。

这种工艺主要依赖于以下几个基本原理：•PET容器的灭菌：PET容器经过高温或化学消毒进行灭菌，以杀灭可能存在的微生物。

•填充过程的无菌控制：在无菌环境下，将产品填充到灭菌的PET容器中，以防止细菌污染。

•冷封过程的密封性：通过冷封密封装置，将填充好的产品和PET容器进行密封，以防止氧气进入和微生物感染。

3. 流程步骤PET无菌冷灌装工艺流程主要包括以下几个步骤：3.1. 准备工作在进行PET无菌冷灌装工艺之前，需要进行一些准备工作，包括：•准备灭菌的PET容器和灌装设备；•准备需要填充的产品；•确保无菌环境的设置和维护；•检查设备和工具的清洁和完好程度。

3.2. PET容器灭菌在PET无菌冷灌装工艺中，PET容器的灭菌至关重要。

常见的PET容器灭菌方式包括：•高温灭菌：将PET容器放入高温环境中，通常在120°C - 150°C的温度下进行一定时间的灭菌；•化学消毒：使用化学溶液对PET容器进行消毒。

3.3. 填充过程的无菌控制在无菌环境中，将产品填充到灭菌的PET容器中。

填充过程中需要注意以下几点：•确保填充过程中不发生气泡和溅出；•控制好填充容量，避免过度填充或不足填充；•确保填充口的无菌处理，以防止细菌污染。

3.4. 冷封过程的密封性填充好产品后，需要通过冷封密封装置对PET容器进行密封。

冷封过程需要注意以下几点：•控制好冷封温度和时间，确保密封的质量；•检查密封效果，排除可能存在的密封缺陷。

4. 关键控制点在PET无菌冷灌装工艺中，有一些关键控制点需要特别关注，以确保工艺的有效性和产品的安全性：•PET容器的灭菌过程：确保灭菌设备的有效性，定期验证灭菌过程；•填充过程的无菌控制：维护无菌环境的洁净度，控制好填充压力和速度；•冷封过程的密封性：确保冷封设备的正常运行，定期检查密封的效果。

PET瓶无菌冷灌装技术与灌装间空调净化2009/12/2/08:56 来源：中国空调制冷网【慧聪食品工业网】无菌冷灌装技术以其营养物质损失少、运行成本低、能耗少等优势渐渐取代了传统的热灌装技术。

冷灌装工艺具有很强的科学性，对环境、设备要求严格。

正确实现果汁、灌装设备、灌装材料的无菌处理以及灌装环境的空气净化是无菌冷灌装技术的关键。

本文将以果汁饮料的PET瓶灌装为例，讨论无菌冷灌装技术及其灌装环境的净化空调设计。

1无菌冷灌装的工艺要点无菌冷灌装的主要工艺流程【1】如下：PET瓶果汁饮料冷灌装工艺流程图点击此处查看全部新闻图片根据生产工艺和洁净等级将果汁车间分区布置。

瓶盖消毒、冲瓶、灌装和封盖过程在无菌灌装间内完成，其空气净化级别为5级（原标准为100级）。

所有接触果汁饮料的设备、物品甚至空间都必须经过严格的灭菌。

1.1瓶子无菌由于PET材料不耐热，一般采用化学试剂进行灭菌，且不能让化学试剂影响到果汁。

无菌灌装采取了以下措施：要求最初吹制的瓶子原始菌落数不超过5cuf ／瓶；瓶子采用250ppm的二氧化氯消毒液浸泡30s[2]；浸泡槽做局部5级净化；消毒剂有自动回收和浓度测定系统，保证消毒剂浓度稳定；瓶子消毒后输送至灌装间，用无菌水将瓶中残留的消毒剂冲洗干净，再用无菌空气吹干，保证残留消毒剂不会对物料产生影响。

1.2盖子无菌盖子杀菌可采用臭氧熏蒸法，在臭氧消毒柜中进行，臭氧浓度为1％左右，时间为25～30分钟。

臭氧消毒柜放置在无菌间内，灭菌后的盖子直接上灌装机。

1.3果汁无菌与热灌装相比，无菌冷灌装对果汁杀菌是采用UHT超高温瞬时杀菌，温度135～1500C、时间3～5秒[2]。

物料受热时间短，营养成分损失很少，品质和口感也没有明显变化。

1.4灌装设备无菌无菌冷灌装的主体设备要求符合卫生级设计，在管道和阀门技术、材料表面的刨光、重要区域的表面设计、选择抗腐蚀材料等几方面都有严格的要求。

目前一般采用将消毒机、冲瓶机、灌装机和旋盖机组合成四合一机组，采用隔离罩将台面以上部分全密封，做局部5级空气净化，灌装间做8级空气净化[3]；也可采用三合一机组在灌装间内且不加密封罩，在整个灌装间做5级空气净化。

虽然PET无菌冷灌装发展时间不长，但世界几大著名饮料及酿造设备生产商已具有比较成熟的无菌冷灌装工艺。

灌装工艺比较。

传统的热灌装可以分为两种，一种是高温热灌装，一种是中温灌装后再将产品升温到65℃~75℃进行巴氏杀菌。

这两种方式无需对产品、瓶子和盖子进行单独灭菌，只需将产品在高温下保持足够长的时间即可对瓶子和盖子进行杀菌。

无菌冷灌装首先需要将产品、瓶子、盖子分别进行杀菌，然后再无菌环境下进行灌装，直至完全密封后才能离开无菌环境。

从两者工艺流程图对比来看，最大的区别就是饮料受热时间不同。

众所周知，热处理时间越长，对饮料的品质和口感影响越大。

无菌冷灌装采用UHT超高温瞬时杀菌，对物料的热处理时间不超过30秒，并且在高温情况下完全可以保证杀菌效果，而热灌装采用的杀菌方式使物料长时间处在高温状态下，严重影响产品口感、色泽以及热敏性营养素(如维生素)含量。

此外，从生产线配置上来看，当灌装机出现故障停机肘，采用热灌装方式处理的物料有-部分回流会延长受热时间，这样会严重影响整批产品的质量，而无菌冷灌装不会有此现象发生，物料经过瞬时杀菌后已经降到室温，置于无菌罐内不会影响其品质。

所使用PET瓶的比较。

从上面的灌装工艺可以看出，两种灌装方式对PET瓶的要求是不同的。

热灌装工艺要求PET瓶能够承受85℃~92℃的高温且不变，这就要求增大PET材料的结晶度，同时在吹瓶时要限制诱导应力的产生。

其使用的PET瓶就有以下特点：瓶壁厚，有明确的瓶壁肋骨防止热收缩；要求有结晶瓶口等，大大限制了瓶型设计的自由度。

无菌冷灌装可以使用轻质瓶(最高耐热温度60℃)和标准盖，这样大大降低了瓶子和盖子的成本，还可以自由的选择设计瓶型。

无菌冷灌装工艺技术特点热灌装工艺中，饮料在高温下保持较长时间，-般细菌和微生物都会被杀灭，并且还要添加防腐剂，这样饮料安全性比较高。

那么，无菌冷灌装是如何保证饮料安全性呢?最主要是无菌环境的建立和保障。

与热灌装相比，无菌冷灌装对物料杀菌是采用UHT 超高温瞬时杀菌，物料受热时间短，营养成分损失很少，品质和口感也没有明显变化。

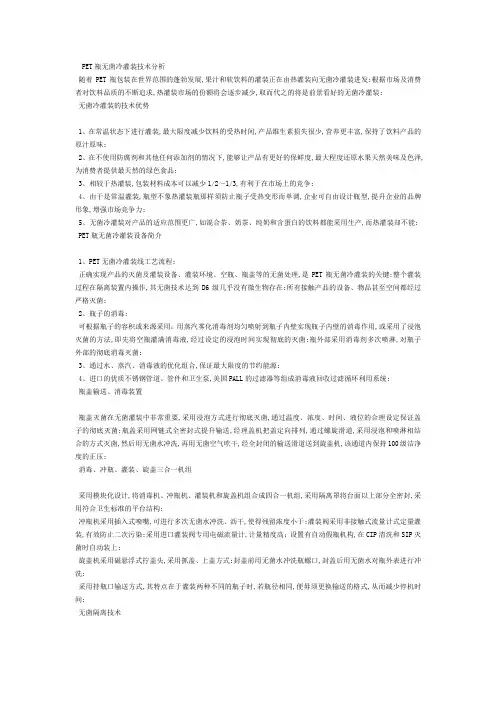

PET瓶无菌冷灌装技术分析随着PET瓶包装在世界范围的蓬勃发展,果汁和软饮料的灌装正在由热灌装向无菌冷灌装进发;根据市场及消费者对饮料品质的不断追求,热灌装市场的份额将会逐步减少,取而代之的将是前景看好的无菌冷灌装;无菌冷灌装的技术优势1、在常温状态下进行灌装,最大限度减少饮料的受热时间,产品维生素损失很少,营养更丰富,保持了饮料产品的原汁原味;2、在不使用防腐剂和其他任何添加剂的情况下,能够让产品有更好的保鲜度,最大程度还原水果天然美味及色泽,为消费者提供最天然的绿色食品;3、相较于热灌装,包装材料成本可以减少1/2～1/3,有利于在市场上的竞争;4、由于是常温灌装,瓶型不象热灌装瓶那样须防止瓶子受热变形而单调,企业可自由设计瓶型,提升企业的品牌形象,增强市场竞争力;5、无菌冷灌装对产品的适应范围更广,如混合茶、奶茶、纯奶和含蛋白的饮料都能采用生产,而热灌装却不能; PET瓶无菌冷灌装设备简介1、PET无菌冷灌装线工艺流程;正确实现产品的灭菌及灌装设备、灌装环境、空瓶、瓶盖等的无菌处理,是PET瓶无菌冷灌装的关键;整个灌装过程在隔离装置内操作,其无菌技术达到D6级几乎没有微生物存在;所有接触产品的设备、物品甚至空间都经过严格灭菌;2、瓶子的消毒;可根据瓶子的容积或来源采用：用蒸汽雾化消毒剂均匀喷射到瓶子内壁实现瓶子内壁的消毒作用,或采用了浸泡灭菌的方法,即先将空瓶灌满消毒液,经过设定的浸泡时间实现彻底的灭菌;瓶外部采用消毒剂多次喷淋,对瓶子外部的彻底消毒灭菌;3、通过水、蒸汽、消毒液的优化组合,保证最大限度的节约能源;4、进口的优质不锈钢管道、管件和卫生泵,美国PALL的过滤器等组成消毒液回收过滤循环利用系统;瓶盖输送、消毒装置瓶盖灭菌在无菌灌装中非常重要,采用浸泡方式进行彻底灭菌,通过温度、浓度、时间、液位的合理设定保证盖子的彻底灭菌;瓶盖采用网链式全密封式提升输送,经理盖机把盖定向排列,通过螺旋滑道,采用浸泡和喷淋相结合的方式灭菌,然后用无菌水冲洗,再用无菌空气吹干,经全封闭的输送滑道送到旋盖机,该通道内保持100级洁净度的正压;消毒、冲瓶、灌装、旋盖三合一机组采用模块化设计,将消毒机、冲瓶机、灌装机和旋盖机组合成四合一机组,采用隔离罩将台面以上部分全密封,采用符合卫生标准的平台结构;冲瓶机采用插入式喷嘴,可进行多次无菌水冲洗、沥干,使得残留浓度小于;灌装阀采用非接触式流量计式定量灌装,有效防止二次污染;采用进口灌装阀专用电磁流量计,计量精度高；设置有自动假瓶机构,在CIP清洗和SIP灭菌时自动装上;旋盖机采用磁悬浮式拧盖头,采用抓盖、上盖方式;封盖前用无菌水冲洗瓶螺口,封盖后用无菌水对瓶外表进行冲洗;采用持瓶口输送方式,其特点在于灌装两种不同的瓶子时,若瓶径相同,便毋须更换输送的格式,从而减少停机时间;无菌隔离技术无菌隔离装置是灌装环境无菌的保证,特别的密封技术保证隔离装置内具有100级的洁净度;其特点是：1、该装置直接安装于设备上,其围板上直接安装多付隔离手套和隔离传递装置等,可在不破坏无菌环境的情况下,调整生产步骤或排除故障;2、无菌隔离装置使气动、电动和驱动装置有效的与无菌环境隔离,易于保养而又不影响无菌环境的运作;3、省却了传统的“洁净室”,操作人员不必穿特殊的工作服;4、是最小尺寸的无菌室,由于表面积减少,过滤空气量减少,故运行成本减少;5、隔离装置内为正压,与室外的差压为10～20Pa,以保证周围的空气不能进入隔离室;隔离室内各角边设计有利于进行清洗,不留死角;6、可连续运行48～72小时而无须进行环境的消毒灭菌;灌装设备的外部灭菌COP灌装设备的外部灭菌是保证灌装过程中不会有外部细菌带入产品中;采用进口的以泡沫发生器为主的外部泡沫清洗系统COP,按相应程序,如“无菌水-泡沫消毒-无菌水-碱性消毒-无菌水-碱性消毒-无菌水-酸性消毒-无菌水”程序,依一定的时间对灌装阀、拧盖头、星轮组件、设备表面、隔离罩内表面等进行灭菌;灭菌间隔时间在隔离罩不打开的条件下连续工作48～72小时进行一次;灌装设备的内部与物料接触部分的清洗CIP和灭菌SIP;灌装设备配置独立CIP就地清洗系统,如果在停止生产数小时后再生产,则必须在停止生产后马上对物料管路、料缸、灌装阀等物料通道进行酸、碱和无菌水清洗CIP,保证物料通道的洁净;在恢复生产时,首先要对物料通道进行消毒,用无菌水冲洗,然后进行蒸汽杀菌,保证物料通道的无菌环境;其他辅助系统的灭菌为了保证产品是在无菌条件下生产,各辅助系统的灭菌也非常重要,防止由于这些系统将细菌带入产品中,如：无菌水管道、无菌空气管道等;聚酯瓶无菌冷罐装与热罐装成本比较对于一些敏感类饮料的聚酯瓶灌装,从微生物方面来看有两种安全工艺,即加热灌装和无菌冷灌装;两者各有利弊,企业除考虑技术方面外,成本问题在投资决策中也起到重要的作用;无菌冷灌装中的产品、装瓶容器以及瓶盖均单独进行灭菌,并且在无菌条件下进行灌装,在其生产过程中或者生产过程之后不添加防腐剂或者进行热处理；热灌装中则需对产品、装瓶容器以及瓶盖进行加热,并以此来达到灭菌的效果;无菌冷灌装需要在设备上作较大的投入,这样它的投资成本也就高一些；而聚酯瓶热灌装中费用最高的部分则是热灌装专用瓶;无菌冷灌装与热灌装成本参数成本比较中,将两种系统进行比照,一条无菌冷灌装生产线与一条热灌装生产线都需要灌装pH值在4．5以下的无汽饮料,例如：果汁、冰茶等;出发点是两种设备灌装0．5升瓶的产能均为40,000瓶／时,设备效率假定为80％,折旧期限为6年,利率假定为6％;能源、化工用品以及用工成本按以下价格核算：电费0．07欧元／千瓦小时；柴油0．33欧元／升；过氧乙酸1．50欧元／升；洗涤剂酸、碱35．00欧元／立方米；外部洗涤剂泡沫2．00欧元／千克；水以及废水4．50欧元／立方米；人工成本每人每月3．070欧元;维护费用在投资成本中所占比例定为3％;连续生产时间比较克朗斯公司的产品成本比较是从整段生产着手,清洗和灭菌忽略不计,进行72小时的批处理生产;这都是克朗斯公司以及用户的经验值,其中也包含无菌冷灌装以及热灌装各两种产品的变换以及用户具体的停机时间,累计3．2小时;无菌冷灌装每4小时还增加约8分钟过氧乙酸外部冲洗;这就得出热灌装每个批次的净生产用时为68．8小时,而无菌冷灌装则为67．9小时;清洗、灭菌以及用户批次之间机器更换模具的平均用时无菌冷灌装是7小时,高于热灌装6小时的平均值;如此按每年计算则无菌冷灌装为72．5个批次,而热灌装达到73．8个批次;综合上述各参数,无菌冷灌装年产157,502,000瓶,热灌装则为162,658,000瓶;关键是聚酯材料成本由投资成本和有效的生产用时得出的每瓶投资成本,对于无菌冷灌装来说相加后占到每瓶总成本的20％,相比之下热灌装只占大约12％;不过这种乍一看的印象具有欺骗性,无菌冷灌装在其他方面成本如电费、热能、维护保养以及耗材和人员费用所占比例约13％,而热灌仅为9．4％;特别值得注意的是,工时的相对成本很小可忽略不计;尽管无菌冷灌装更需要劳力,但三班制作业的人员开支也仅占4％,热灌装为2．6％;起决定性的因素还是聚酯瓶坯的成本;对于市场上的瓶坯,无菌冷灌装没有任何附加要求,价格按每1000只40欧元计算;适用于热灌装的耐热瓶瓶坯价格高出60％,价格要以每1000只64欧元来计算;这项成本与两种工艺方案的成本相加等于瓶盖和标签的成本,也就得出每只瓶的绝对成本及其在灌装总成本中所占的百分比;无菌冷灌装的单瓶绝对成本为0．058欧元,占灌装总成本的67％,但是热灌装单瓶为0．082欧元,单瓶绝对成本在灌装总成本中所占比例高达79％;成本低、引人注目的工艺变革在现有的生产条件下,无菌冷灌装工艺所产生的单瓶灌装总成本为0．0871欧元,而热灌装达到0．1040欧元;所以如果综合考虑所有因素,那么热灌装成本要比具有未来前景的聚酯瓶无菌冷灌装高出20％;另外常规聚酯瓶在瓶形设计上及市场营销方面几乎没有限制;如考虑到年灌装成本并且按1．57亿次来计算,那么两种工艺之间的这种差异就会更加明显;这里无菌冷灌装每年节约的成本就能达到260万欧元;PET瓶无菌冷灌装设备简介1PET无菌冷灌装线工艺流程：灭菌饮料PET瓶无菌罐进瓶消毒剂消毒液杀菌消毒液制备盖无菌水冲洗无菌水制备盖子输送无菌灌装外部清洗系统盖子灭菌无菌封盖CIP、SIP系统出瓶隧道流体过滤系统贴标在线检查喷码包装成品A无菌冷灌装的技术优势5、无菌冷灌装对产品的适应范围更广……而热灌装却不能;补充： 6设备本身具备严格的消毒、灭菌程序及隔离的无菌灌装封盖环境,确保产品包装的无菌条件;B、PET无菌冷灌装线工艺流程^^……物品甚至空间都经过严格灭菌;补充：1产品：能依产品的特性正确分析,制定准确的设备要求;2灌装设备：能做到易CIP清洗、SIP灭菌,保证对包装容器进行有效的灭菌处理,根据不同的产品特性制定不同的灭菌工艺;3灌装环境：为了保证灌装过程中由于空气流动将细菌等微生物带入产品包装中,采用独特的密封技术保证隔离罩内的无菌环境;4包装容器：为了尽量减少污染可能性,包装容器尽量不暴露于空气中,其输送过程在无菌环境下输送,在完成灭菌处理后迅速进入灌装过程;。

PET无菌冷灌装工艺流程培训讲义一、引言PET无菌冷灌装是一种常用于饮料、果汁等食品饮料的包装容器灌装工艺，本次培训将介绍该工艺的流程及操作要点，以确保产品的无菌、安全、高效生产。

二、工艺流程1. 准备工作- 工艺设备清洁消毒- 准备好所需原材料和包装容器2. 灌装及封口流程- 检查灌装机械及其参数设置- 确保PET瓶的无菌状态- 将预先处理好的食品饮料倒入PET瓶中- PET瓶盖封口，确保密封完好3. 冷却处理- 对灌装好的PET瓶进行快速冷却处理，保持产品新鲜度和口感4. 包装存放- 对冷却后的PET瓶进行包装及储存，确保产品质量三、操作要点1. 工艺设备及容器清洁消毒- 确保设备及PET瓶无菌状态- 遵守操作规程，对设备进行定期清洁和消毒2. 原材料及包装容器准备- 使用高质量的原材料和PET瓶- 注意检查PET瓶的密封性和外观完好3. 灌装及封口操作- 确保灌装机械设备的正常运行- 对PET瓶进行灌装及封口前，进行严格的无菌检查4. 冷却处理- 对灌装好的PET瓶进行快速冷却处理，尽快降低产品温度5. 包装存放- 包装PET瓶后，迅速进行存放，避免受到外界污染四、安全注意事项- 操作人员需遵守相关操作规程及个人卫生习惯- 防止原材料和包装容器受到外界污染- 严格执行清洁消毒工作以上为PET无菌冷灌装工艺流程培训讲义，希望能够帮助操作人员了解和掌握PET无菌冷灌装的关键流程和操作要点，确保产品质量和安全生产。

对于PET无菌冷灌装工艺流程的培训讲义，除了介绍工艺流程和操作要点外，还应当涉及到一些特殊情况的处理和问题解决方法，以及在日常操作中应该重点注意的事项。

下面将继续介绍相关内容。

五、特殊情况处理1. 设备故障- 当设备出现故障时，操作人员应立即停机并进行故障排查- 严禁擅自进行维修，应由专业人员处理- 在故障处理完毕后，需进行设备的再次清洁和消毒工作，确保无菌状态2. 原材料质量异常- 如果原材料出现异物或异常现象，应立即停止使用，并报告相关部门- 对已灌装的产品，应进行封存并等待专业人员进行检查和处理3. 包装容器异常- 如发现PET瓶有损坏、变形等情况，应立即予以替换- 拒绝使用有缺陷的包装容器，确保产品质量六、问题解决方法1. 口感不佳- 可能原因：灌装后未及时冷却，温度不符合要求- 解决方法：加强冷却设备调节，确保产品在最佳温度下存放2. 包装容器漏液- 可能原因：封口不严密- 解决方法：调整封口机械参数，检查封口工艺，确保密封性3. 异物污染- 可能原因：操作不慎或原材料质量问题- 解决方法：立即停机，对相关设备和原材料进行清洁处理，确保无菌状态七、操作注意事项1. 严格遵守操作规程- 操作人员需严格按照相关操作规程进行操作，不得擅自变更工艺参数或流程2. 个人卫生- 操作人员应保持良好的个人卫生习惯，定期进行健康体检和培训3. 定期检查设备- 定期对PET无菌冷灌装设备进行检查维护，确保设备运行稳定4. 周期性培训- 对操作人员进行周期性的PET无菌冷灌装工艺流程的培训，加强专业知识和操作技能以上所述为PET无菌冷灌装工艺流程培训讲义的相关内容。

一、PET 无菌冷灌装生产工艺流程图吹瓶机←↓ ↓ ↘洁净风送道↓冷却塔水⑤↓消毒液①→ 自动UHT 制备无菌料液←冰水⑥③①母液↓ ↓ ↓ ↙ ↓ ↓④⑦⑧→ 无菌物料缓冲及恒压单元无菌水②←UHT 制备无菌水 ←⑤ PET空瓶 消毒液调配单元↓ ↓↓ ↓→ ←生产用消毒液↑ ↓ ↑ ↑ ↑ ↑④⑦②③ 瓶盖提升机↓ ↑ ↑←无油压缩空气→ ↓ ↑↓↑↑纯蒸汽发生器←①↓↑←⑧→↓←↓←↓↓→→自动装箱机←纸箱成型机←↓纸箱封箱机→↓机器人码垛↓二、PET瓶无菌冷灌装生产线主要设计工艺参数项目设计参数半成品杀菌条件≤138℃ 5、15、30s 根据产品待定无菌水制备条件≤140℃保持30s空盖杀菌条件杀菌液喷冲≥30s 无菌水喷冲≥5s无菌压缩空气吹干2bar,≥2s空瓶杀菌条件第一轮杀菌液喷冲时间≥8s （双轮单流通隔膜阀控制喷冲）第一轮杀菌液沥干时间0s第二轮杀菌液喷冲时间≥6s第二轮杀菌液沥干时间≥2s杀菌液总作用杀菌≥30s空瓶冲洗条件（单轮单流通隔膜阀控制喷冲）无菌水喷冲时间≥5s 沥干时间≥3s灌装温度25~30℃瓶口冲洗条件无菌水冲洗灌装精度要求符合GB/T 190632003《液体食品包装设备验收规范》。

PET果蔬汁饮料无菌冷灌装工艺Abstract：With the development of society and economy，people's living standards continue to improve，in the daily drink more pay attention to nutrition，health，especially in the consumer crowd high fruit and vegetable juice beverage market，productstaste good，high nutrition will get the attention of consumersbining with the author's own working experience for many years，mainly on the PET fruit and vegetable juice beverage aseptic cold filling analysis.Key Words：PET fruit and vegetable juice aseptic cold filling technologyPET材料的用途很多，也是生产果蔬汁饮料的重要材料，再加上无菌冷灌装的生产工艺，对提高果蔬汁饮料的生产质量更起到了极大的作用，对此，本文主要从PET的优点、无菌冷灌装的工艺等进行探讨，希望通过本文的分析，可以为饮料生厂商提供一些参考性的意见。

1 PET概述PET又名聚对苯二甲酸乙二醇酯，俗称涤纶树脂。

PET于1946年在英国发表专利，发展极为迅速，尤其是80年代依赖PET在工程塑料中更有着突破性的发展，并入列五大工程塑料之一。

PET主要分为纤维级聚酯切片、非纤维级聚酯切片两种，纤维级聚酯切片主要用于加工纤维以及相关产品的原材料，而非纤维级聚酯切片的用途非常广，主要用作薄膜、瓶类等，被汽车领域、医疗卫生领域、电子电器领域、建筑领域、包装业等广泛的应用，非纤维级聚酯切片的市场发展非常快，占有的领域也在逐渐增长[1]。

3、纯净水生产线流程图回收第三章过程步骤和控制措施描述1、PET-SIG过程步骤和控制措施描述主要加工产品：果汁饮料无菌冷灌装是指预先经过杀菌的果汁冷却后，在无菌的环境下，充填并密封于无菌的容器中。

a)自来水经水处理站制备纯净水，检测纯净水的各项指标，品控部每天检测一次电导率并每班一次抽测感官、PH、电导率，品控部每周检测一次菌落总数、大肠菌群、霉菌和酵母菌。

每年两次送政府部门进行全项检验,符合生活饮用水卫生标准。

b)浓缩汁、原浆的验收储存：品控部对原料的理化指标、感官指标、微生物指标进行检测，检查原料生产厂家提供的检验标准、检验报告，必须符合国家食品级卫生标准。

浓缩汁在-10～-18℃的冷库中贮存，原浆在0～10℃的高温库中贮存，并根据SSOP的要求对冷库进行消毒。

c)包装材料的验收储存： SIG生产线瓶子、盖子由工厂自行生产，使用前由操作人员检查其外观是否清洁、包装是否完好。

d)吹瓶：1、 PET切片用泵直接打进干燥塔，使干燥塔的容积保持在2/3以上。

切片在干燥塔中干燥小时160-175℃/3-5小时。

2、干燥后水分含量在50ppm以下的切片，进入螺旋挤压机，用275-290℃的温度加热溶化切片，同时利用螺旋的旋转将物料向前推进，由挤压机出口压入中央分配器。

3、中央分配器的温度保持在275-285℃，压力为140～210bar，溶化的料从中央分配器的分配阀经热流道，进入注塑模具的塑腔，进行瓶坯的注塑。

4、瓶坯模具应保持清洁，注塑温度为275～295℃，时间5.8～7.0秒，模芯和模腔内部均有冰水循环，以使瓶坯顺利脱模，冰水的温度控制在9-15℃。

5、停机后再次生产时应先将挤压机内残存的旧料排出，当从挤压机出口排出的料呈乳白色，无褐斑时停止排料，然后使挤压机与中央分配器连接，从注塑模具内排出部分料直至瓶坯色泽正常，可以开始正常生产。

6、瓶坯注塑、脱模后，由机械手传送到调整站，用气刀对瓶坯颈部加热，使瓶坯颈部较厚部分的料软化，以免吹瓶时瓶子破损或瓶身过薄。
