电机制造工艺流程图

电机制造工艺知识电机制造工艺知识培训教材一、工艺流程图1、Y2系列电机流程图；2、Z4直流电机流程图；3、YKK高压电机流程图二、关键工艺（1）水压试验（2）磨削（3）校动平衡（4）转子铸铝（5）定子铁心压装（6）绕组浸渍1、校动平衡（1）电机的转动部件（转子、风扇）由于结构不对称（如键槽、记号槽），材料质量不均匀或制造加工时的误差等原因，而造成转动体机械上的不平衡，就会使该转动体的重心对轴线产生偏移，转动时由于偏心的惯性作用，将产生不平衡的离心力或离心力偶，电机在离心力的作用下将产生振动。

（2）转子不平衡的影响电机转子不平衡所产生的振动对电机的危害很大：1）消耗能量，使电机效率降低；2）直接伤害电机轴承，加速其磨损，缩短使用寿命；3）影响安装基础和与电机配套设备的运转，使某些零件松动或疲劳损伤，造成事故；4）直流电枢的不平衡引起的振动会使换向器产生火花；5）产生机械噪声；（3）平衡精度等级有11种：G1、G2.5、G6.32、绕组浸渍（1）绝缘浸渍是电机在制造过程中或制造后以及电机定子绕组或转子绕组在嵌线装配后，按一定的工艺方法浸渍绝缘漆，以提高绝缘的耐热性、耐潮性、耐化学腐蚀性，提高电机绝缘的各中电气性能，降低介质损耗，提高绝缘的力学性能，改善导热性，降低电机温升，延长电机绝缘寿命，延长电机使用寿命。

绝缘浸渍是电机制造的关键工序。

（2）常用的浸渍方法：a、普通沉浸;b、连续沉浸;c、滚浸;d、浇漆;e、滴漆;f、真空浸漆;g、VPI真空压力浸漆;（2）绝缘分为七个等级：A（105℃）、E（120℃）、B（130℃80K）F（155℃100K）、H（180℃125K）、C（180℃以上）4、VPI简介：V：Vacuum 真空P：Pressure 压力I：Impregnation 浸渍真空压力浸渍(简称VPI)绝缘是50年代末始于美国西屋公司，60年代开始发展的绝缘处理技术。

国内已采用VPI绝缘技术的电机生产厂大多采用中胶VPI绝缘技术。

电机生产工艺流程
1. 端盖：产品图纸外协铸造毛坯件，铸件合格入厂，进行机械加工，工艺路线：铸—车—钻。

2. 机座：产品图纸外协铸造毛坯件，铸件合格入厂，进行机械加工，工艺路线：铸—镗（专机）或车—铣—钻—攻。

3. 定子线圈：外购漆包线按产品规格图纸要求进行绕线。

4. 定转子冲片：外购电工硅钢板圆筒卷料，按工艺排料图裁剪下料，再进行落料冲槽。

工艺路线：下料—落料—冲槽。

5. 有绕组定子铁心：定子冲片通过油压机及工艺工装进行叠压、清理后，用已绕好的定子线圈嵌线、接线、对地耐压击穿试验，合格后进行绝缘处理。

绝缘处理通过设备进行浸漆，烘培工艺手段提高电机绝缘。

工艺路线：理片—叠压—清理—嵌线—接线—试验—浸烘—砂漆。

6. 铸铝转子：外购铝锭，用中频炉溶铝，通过压铸机进行压铸，并二次铸轴。

工艺路线：理片—压铸—清理—二次热套。

7. 转轴：外购坯料圆钢，按工艺尺寸下料，根据图纸技术要求调整热处理工序，进行机械加工。

工艺路线：下料—热处理—打中心孔—车—磨—铣。

8. 转子：铸铝转子热套合格后，进行外圆车削加工，校动平衡。

工艺路线：车—清理—校动平衡—涂漆。

9. 定子装配及总装：用定子压装机将有绕组定子铁心压入机座空腔内，进行接线盒装配，转子穿心，压轴承等总装，然后进行电机出厂性能试验，试验合格方能进行表面喷漆，否则重新检修电机。

工艺路线：定子压入座—装配—试验—喷漆—入库。

10. 其他零部件：其他零部件包含，轴承内外盖，铸铝风扇，油管，甩油环，压圈，键，平衡块等等。

根据不同规格电机所需的配备的小零部件进行加工。

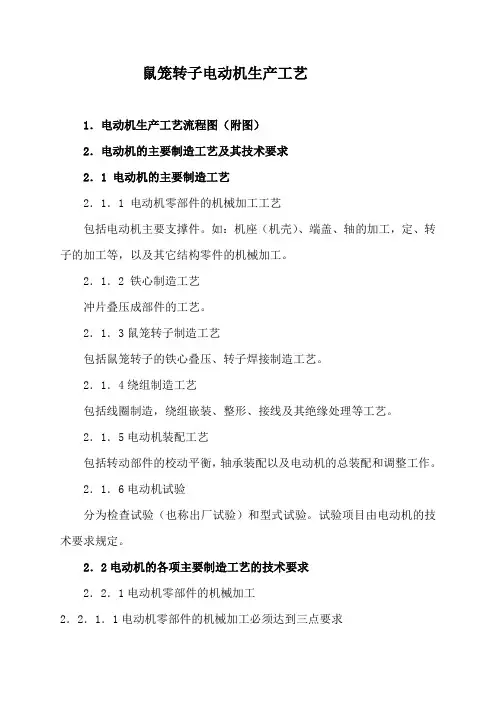

鼠笼转子电动机生产工艺1．电动机生产工艺流程图（附图）2．电动机的主要制造工艺及其技术要求2．1 电动机的主要制造工艺2．1．1 电动机零部件的机械加工工艺包括电动机主要支撑件。

如：机座（机壳）、端盖、轴的加工，定、转子的加工等，以及其它结构零件的机械加工。

2．1．2 铁心制造工艺冲片叠压成部件的工艺。

2．1．3鼠笼转子制造工艺包括鼠笼转子的铁心叠压、转子焊接制造工艺。

2．1．4绕组制造工艺包括线圈制造，绕组嵌装、整形、接线及其绝缘处理等工艺。

2．1．5电动机装配工艺包括转动部件的校动平衡，轴承装配以及电动机的总装配和调整工作。

2．1．6电动机试验分为检查试验（也称出厂试验）和型式试验。

试验项目由电动机的技术要求规定。

2．2电动机的各项主要制造工艺的技术要求2．2．1电动机零部件的机械加工2．2．1．1电动机零部件的机械加工必须达到三点要求a．尺寸的准确度，即零部件的公差与配合。

b．形状和位置的准确度，即零部件的形位公差。

c．表面粗糙度。

2．2．1．2 机座加工技术要求a．各加工部位尺寸公差和粗糙度应符合图纸规定。

b．各加工面的形位公差应符合图纸规定。

以止口、端面为基准面粗加工机座，压入定子铁心后，以定子铁心内圆定位精车机座止口。

其中两端止口与内圆的同轴度，两端面对止口轴心线的跳度是机座加工关键。

内圆与铁心配合应有适当紧度，以确保电动机运行过程定子铁心无松动、串动。

主要工艺过程为：2．2．1．3端盖加工技术要求：以下5项是关键尺寸，应符合图纸规定。

a．轴承室的尺寸公差、圆柱度与粗糙度。

b．止口的尺寸公差、圆柱度与粗糙度。

c．轴承室与止口的同轴度。

d．端面对止口轴心线的跳度。

e．止口端面至轴承室的深度。

端盖壁厚一般不应小于5mm，端盖止口应倒角，加工余量在3mm以上。

主要加工过程为：2．2．1．4转轴、转子加工技术要求a．工作表面的同轴度一致。

b．各加工面的形位公差。

c．轴的光洁度应符合要求。

d．热处理应符合图纸规定。

电动机生产工艺流程图————————————————————————————————作者：————————————————————————————————日期：23电动机工艺流程图压装接放 安 试 放放 放安后检 验不合格包罩 喷 浸嵌烘产品型号Y90L-2 产品名称电动机另件号每台件数下料方式共 3 页第 1 页工艺卡片材料毛坯尺寸责任车间第车间工序安装工步工序内容加工车间设备工艺装备名称与编号工时定额（分）工夹具刃具量具准备操作1 1 嵌线装配车间一字螺丝刀把漆包线嵌入定子中，根据需要放绝缘纸2 浸漆将带线的定子在绝缘漆中浸30±5分钟后吊出吊车3 烘干烘箱把吊出后的整框送入烘箱，于90±10℃烘90±30分钟4 压铜压模用压模把线卷压入外壳中5 接线把线放入接线柱相应孔内，拧紧带平垫和螺帽压线的螺丝6 装前盖用3枚6×30标准六角螺丝将前盖装好螺丝刀7 放转子将转子放进里面8 放轴承把轴承放在转子上入49 放后盖用3枚6×30标准六角螺丝将前盖装好更改内容编制审核批准产品型号Y90L-2 产品名称电动机另件号每台件数下料方式共 3 页第 2 页工艺卡片材料毛坯尺寸责任车间第车间工序安装工步工序内容加工车间设备工艺装备名称与编号工时定额（分）工夹具刃具量具准备操作1 10 试机把三相电接入电机相应的相线，打开电机开关，听声音看电流、电压11 罩线盒用4枚5×14圆头螺丝将线盒固定好12 安风叶用一字螺丝刀和郎头把风叶固定在转子上13 安后风罩用3枚5×6圆头一字螺丝将后风罩固定好14 放销子用1枚8×30的销子置入销子套中15 喷漆用喷枪把油漆均匀喷于电机外壳壳体上，自然晾干90±30气泵分钟。

16 检验检测5由质检部的检验员实施检验设备更改内容编制审核批准产品型号Y90L-2 产品名称电动机另件号每台件数下料方式共 3 页第 3 页工艺卡片材料毛坯尺寸责任车间第车间工序安装工步工序内容加工车间设备工艺装备名称与编号工时定额（分）工夹具刃具量具准备操作1 17 包装将检验合格的电机用纸箱进行包装，封好封胶带18 入库由搬运人员将包装好的电机送入仓库。

电机制造工艺知识一、工艺流程图工艺流程图★特殊工序 ▲关键工序1、Y2系列电机流程图；2、Z4直流电机流程图；3、YKK 高压电机流程图 二、关键工艺（1）水压试验（2）磨削（3）校动平衡（4）转子铸铝（5）定子铁心压装 （6）绕组浸渍1、校动平衡（1）电机的转动部件（转子、风扇）由于结构不对称（如键槽、记号槽），材料质量不均匀或制造加工时的误差等原因，而造成转动体机械上的不平衡，就会使该转动体的重心对轴线产生偏移，转动时由于偏心的惯性作用，将产生不平衡的离心力或离心力偶，电机在离心力的作用下将产生振动。

（2）转子不平衡的影响电机转子不平衡所产生的振动对电机的危害很大：1）消耗能量，使电机效率降低；2）直接伤害电机轴承，加速其磨损，缩短使用寿命；3）影响安装基础和与电机配套设备的运转，使某些零件松动或疲劳损伤，造成事故；4）直流电枢的不平衡引起的振动会使换向器产生火花；5）产生机械噪声；（3）平衡精度等级有11种：G1、G2.5、G6.32、绕组浸渍（1）绝缘浸渍是电机在制造过程中或制造后以及电机定子绕组或转子绕组在嵌线装配后，按一定的工艺方法浸渍绝缘漆，以提高绝缘的耐热性、耐潮性、耐化学腐蚀性，提高电机绝缘的各中电气性能，降低介质损耗，提高绝缘的力学性能，改善导热性，降低电机温升，延长电机绝缘寿命，延长电机使用寿命。

绝缘浸渍是电机制造的关键工序。

（2）常用的浸渍方法：a、普通沉浸;b、连续沉浸;c、滚浸;d、浇漆;e、滴漆;f、真空浸漆;g、VPI真空压力浸漆;（3）绝缘分为七个等级：A（105℃）、E（120℃）、B（130℃80K）F（155℃100K）、H（180℃125K）、C（180℃以上）4、VPI简介：V：Vacuum 真空P：Pressure 压力I：Impregnation 浸渍真空压力浸渍(简称VPI)绝缘是50年代末始于美国西屋公司，60年代开始发展的绝缘处理技术。

国内已采用VPI绝缘技术的电机生产厂大多采用中胶VPI绝缘技术。

电机制造工艺知识一、工艺流程图工艺流程图》★特殊工序 ▲关键工序1、Y2系列电机流程图；2、Z4直流电机流程图；3、YKK 高压电机流程图二、关键工艺/（1）水压试验（2）磨削（3）校动平衡（4）转子铸铝（5）定子铁心压装（6）绕组浸渍1、校动平衡（1）电机的转动部件（转子、风扇）由于结构不对称（如键槽、记号槽），材料质量不均匀或制造加工时的误差等原因，而造成转动体机械上的不平衡，就会使该转动体的重心对轴线产生偏移，转动时由于偏心的惯性作用，将产生不平衡的离心力或离心力偶，电机在离心力的作用下将产生振动。

（2）转子不平衡的影响电机转子不平衡所产生的振动对电机的危害很大：1）消耗能量，使电机效率降低；|2）直接伤害电机轴承，加速其磨损，缩短使用寿命；3）影响安装基础和与电机配套设备的运转，使某些零件松动或疲劳损伤，造成事故；4）直流电枢的不平衡引起的振动会使换向器产生火花；5）产生机械噪声；（3）平衡精度等级有11种：G1、、2、绕组浸渍（1）绝缘浸渍是电机在制造过程中或制造后以及电机定子绕组或转子绕组在嵌线装配后，按一定的工艺方法浸渍绝缘漆，以提高绝缘的耐热性、耐潮性、耐化学腐蚀性，提高电机绝缘的各中电气性能，降低介质损耗，提高绝缘的力学性能，改善导热性，降低电机温升，延长电机绝缘寿命，延长电机使用寿命。

绝缘浸渍是电机制造的关键工序。

·（2）常用的浸渍方法：a、普通沉浸;b、连续沉浸;c、滚浸;d、浇漆;e、滴漆;f、真空浸漆;g、VPI真空压力浸漆;（3）绝缘分为七个等级：A（105℃）、E（120℃）、B（130℃80K）F（155℃100K）、H（180℃125K）、C（180℃以上）4、VPI简介：V：Vacuum 真空P：Pressure 压力I：Impregnation 浸渍真空压力浸渍(简称VPI)绝缘是50年代末始于美国西屋公司，60年代开始发展的绝缘处理技术。

国内已采用VPI绝缘技术的电机生产厂大多采用中胶VPI绝缘技术。
