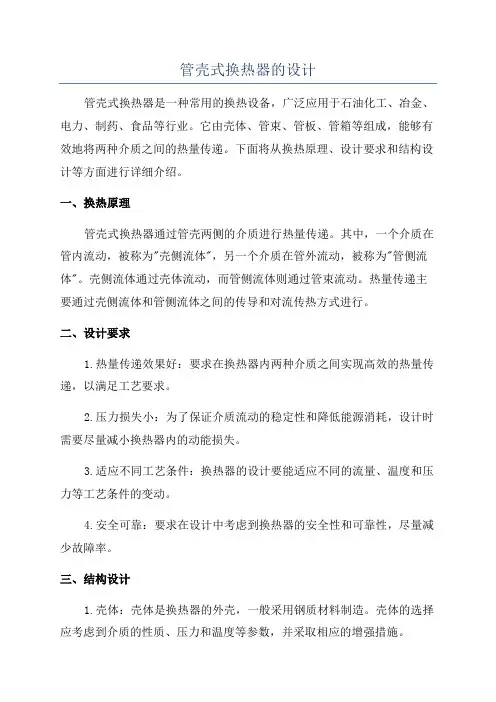

管壳式换热器的设计管壳式换热器是一种常用的换热设备，广泛应用于石油化工、冶金、电力、制药、食品等行业。

它由壳体、管束、管板、管箱等组成，能够有效地将两种介质之间的热量传递。

下面将从换热原理、设计要求和结构设计等方面进行详细介绍。

一、换热原理管壳式换热器通过管壳两侧的介质进行热量传递。

其中，一个介质在管内流动，被称为"壳侧流体"，另一个介质在管外流动，被称为"管侧流体"。

壳侧流体通过壳体流动，而管侧流体则通过管束流动。

热量传递主要通过壳侧流体和管侧流体之间的传导和对流传热方式进行。

二、设计要求1.热量传递效果好：要求在换热器内两种介质之间实现高效的热量传递，以满足工艺要求。

2.压力损失小：为了保证介质流动的稳定性和降低能源消耗，设计时需要尽量减小换热器内的动能损失。

3.适应不同工艺条件：换热器的设计要能适应不同的流量、温度和压力等工艺条件的变动。

4.安全可靠：要求在设计中考虑到换热器的安全性和可靠性，尽量减少故障率。

三、结构设计1.壳体：壳体是换热器的外壳，一般采用钢质材料制造。

壳体的选择应考虑到介质的性质、压力和温度等参数，并采取相应的增强措施。

2.管束：管束是由多根管子组成的，一般采用金属材料或塑料制造。

管束的设计要考虑到介质对管材的腐蚀性、温度和压力等参数，同时也要考虑到换热面积的要求。

3.管板：管板位于管束两端，起到支撑和固定管束的作用，一般采用钢质材料制造。

管板的设计要考虑到壳侧和管侧流体的流动特性，并采用合适的孔洞布置，以保证流体的均匀流动。

4.管箱：管箱是安装在管板上的设施，主要用于集流壳侧流体并将其引导出换热器。

管箱的设计应考虑到壳侧流体的流动特性和流量等参数，以实现流体的顺畅流动。

在设计过程中，需要进行换热器的热力计算和结构力学计算，以确定壳体、管束和管板等部件的尺寸和选材。

同时，还需要根据不同工艺和使用条件的要求，进行热交换面积的计算和确定。

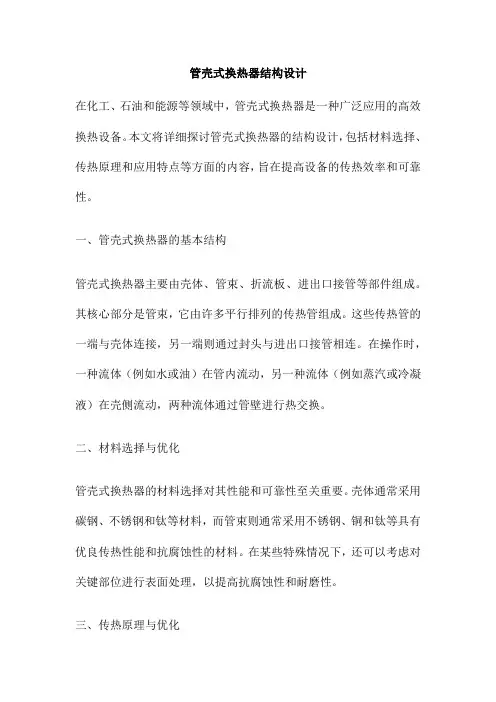

管壳式换热器结构设计在化工、石油和能源等领域中，管壳式换热器是一种广泛应用的高效换热设备。

本文将详细探讨管壳式换热器的结构设计，包括材料选择、传热原理和应用特点等方面的内容，旨在提高设备的传热效率和可靠性。

一、管壳式换热器的基本结构管壳式换热器主要由壳体、管束、折流板、进出口接管等部件组成。

其核心部分是管束，它由许多平行排列的传热管组成。

这些传热管的一端与壳体连接，另一端则通过封头与进出口接管相连。

在操作时，一种流体（例如水或油）在管内流动，另一种流体（例如蒸汽或冷凝液）在壳侧流动，两种流体通过管壁进行热交换。

二、材料选择与优化管壳式换热器的材料选择对其性能和可靠性至关重要。

壳体通常采用碳钢、不锈钢和钛等材料，而管束则通常采用不锈钢、铜和钛等具有优良传热性能和抗腐蚀性的材料。

在某些特殊情况下，还可以考虑对关键部位进行表面处理，以提高抗腐蚀性和耐磨性。

三、传热原理与优化管壳式换热器的传热原理主要是通过对流传热和热传导的组合来实现的。

为了提高设备的传热效率，可以采用以下措施：1、改变折流板的形状和布置，以增加壳侧流体的湍流度。

2、选择具有高导热系数的材料，以提高管壁的热传导性能。

3、适当增加管束数量和布置密度，以增加传热面积。

四、应用特点与优势管壳式换热器在各种工业领域中得到了广泛应用，主要特点有：1、结构紧凑，占地面积小，易于布置。

2、材料选择广泛，适用于各种不同的工艺条件和腐蚀性介质。

3、传热效率高，能够实现两种流体的有效热交换。

4、制造工艺成熟，操作维护方便，使用寿命较长。

五、结论本文对管壳式换热器的结构设计进行了全面分析，包括材料选择、传热原理和应用特点等方面的内容。

通过合理的结构设计，可以显著提高管壳式换热器的传热效率和可靠性，使其在各种工业领域中发挥更加重要的作用。

随着技术的不断进步，管壳式换热器的设计和制造水平也将不断提升，为工业生产带来更大的价值。

六、展望随着工业生产的不断发展和能源紧缺的压力日益增大，管壳式换热器的应用前景更加广阔。

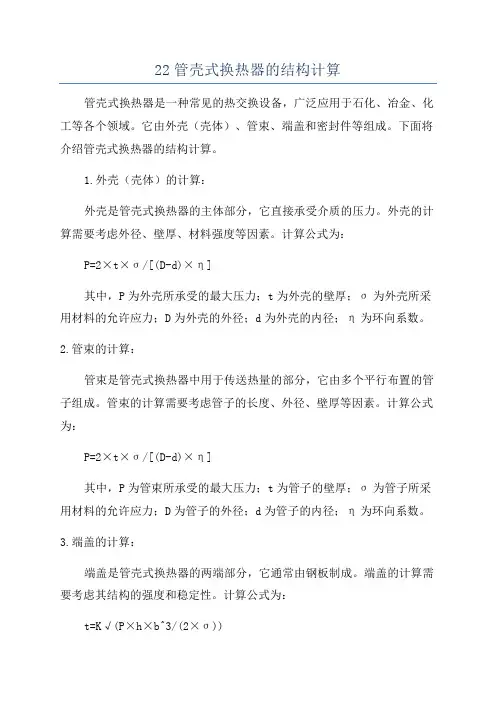

22管壳式换热器的结构计算管壳式换热器是一种常见的热交换设备，广泛应用于石化、冶金、化工等各个领域。

它由外壳（壳体）、管束、端盖和密封件等组成。

下面将介绍管壳式换热器的结构计算。

1.外壳（壳体）的计算：外壳是管壳式换热器的主体部分，它直接承受介质的压力。

外壳的计算需要考虑外径、壁厚、材料强度等因素。

计算公式为：P=2×t×σ/[(D-d)×η]其中，P为外壳所承受的最大压力；t为外壳的壁厚；σ为外壳所采用材料的允许应力；D为外壳的外径；d为外壳的内径；η为环向系数。

2.管束的计算：管束是管壳式换热器中用于传送热量的部分，它由多个平行布置的管子组成。

管束的计算需要考虑管子的长度、外径、壁厚等因素。

计算公式为：P=2×t×σ/[(D-d)×η]其中，P为管束所承受的最大压力；t为管子的壁厚；σ为管子所采用材料的允许应力；D为管子的外径；d为管子的内径；η为环向系数。

3.端盖的计算：端盖是管壳式换热器的两端部分，它通常由钢板制成。

端盖的计算需要考虑其结构的强度和稳定性。

计算公式为：t=K√(P×h×b^3/(2×σ))其中，t为端盖的壁厚；K为系数（一般取值为0.5-1）；P为端盖所承受的最大压力；h为端盖的高度；b为端盖的宽度；σ为端盖所采用的材料的允许应力。

4.密封件的计算：密封件用于确保管壳式换热器的密封性能。

密封件的计算需要考虑其材料的强度和弹性。

计算公式为：F=P×A其中，F为密封件所承受的最大力；P为密封件所承受的最大压力；A为密封件的面积。

需要注意的是，以上计算公式中的参数需要根据具体的工程情况和设计要求进行确定。

在进行结构计算时，还需要遵循相关的安全规范和标准，确保管壳式换热器的安全性能。

同时，针对不同的应用场景和介质特性，还需要进行其他方面的计算和设计，如换热面积的确定、流体动力学计算等。

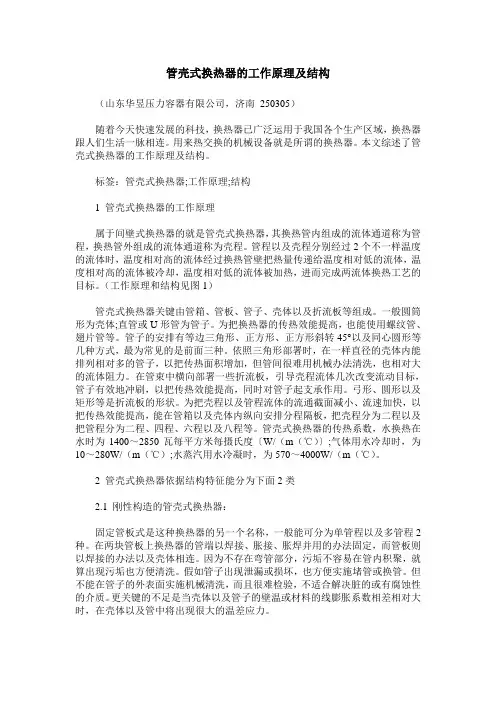

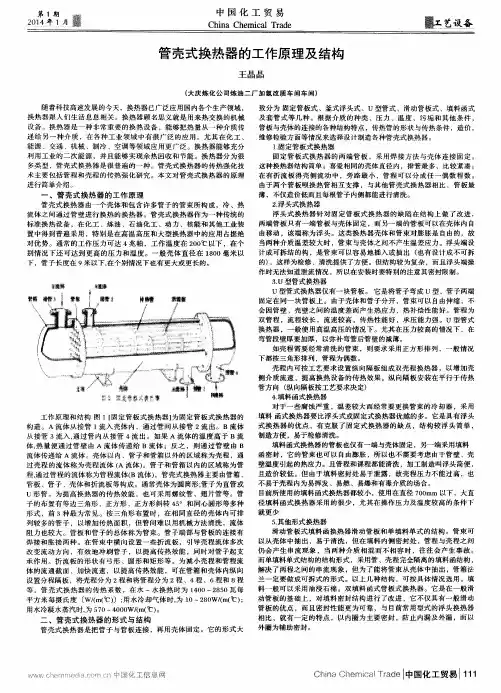

管壳式换热器的工作原理及结构（山东华昱压力容器有限公司，济南250305）随着今天快速发展的科技，换热器已广泛运用于我国各个生产区域，换热器跟人们生活一脉相连。

用来热交换的机械设备就是所谓的换热器。

本文综述了管壳式换热器的工作原理及结构。

标签：管壳式换热器;工作原理;结构1 管壳式换热器的工作原理属于间壁式换热器的就是管壳式换热器，其换热管内组成的流体通道称为管程，换热管外组成的流体通道称为壳程。

管程以及壳程分别经过2个不一样温度的流体时，温度相对高的流体经过换热管壁把热量传递给温度相对低的流体，温度相对高的流体被冷却，温度相对低的流体被加热，进而完成两流体换热工艺的目标。

（工作原理和结构见图1）管壳式换热器关键由管箱、管板、管子、壳体以及折流板等组成。

一般圆筒形为壳体;直管或U形管为管子。

为把换热器的传热效能提高，也能使用螺纹管、翅片管等。

管子的安排有等边三角形、正方形、正方形斜转45°以及同心圆形等几种方式，最为常见的是前面三种。

依照三角形部署时，在一样直径的壳体内能排列相对多的管子，以把传热面积增加，但管间很难用机械办法清洗，也相对大的流体阻力。

在管束中横向部署一些折流板，引导壳程流体几次改变流动目标，管子有效地冲刷，以把传热效能提高，同时对管子起支承作用。

弓形、圆形以及矩形等是折流板的形状。

为把壳程以及管程流体的流通截面减小、流速加快，以把传热效能提高，能在管箱以及壳体内纵向安排分程隔板，把壳程分为二程以及把管程分为二程、四程、六程以及八程等。

管壳式换热器的传热系数，水换热在水时为1400～2850瓦每平方米每摄氏度〔W/（m（℃）〕;气体用水冷却时，为10～280W/（m（℃）;水蒸汽用水冷凝时，为570～4000W/（m（℃）。

2 管壳式换热器依据结构特征能分为下面2类2.1 刚性构造的管壳式换热器：固定管板式是这种换热器的另一个名称，一般能可分为单管程以及多管程2种。

在两块管板上换热器的管端以焊接、胀接、胀焊并用的办法固定，而管板则以焊接的办法以及壳体相连。

管壳式换热器原理与设计管壳式换热器是一种常见的换热设备，广泛应用于化工、炼油、石油化工、动力、核能等多个工业领域。

其工作原理和设计要点如下：工作原理：基本构造：管壳式换热器主要由壳体、管束、管板、折流板、管箱等部件组成。

壳体通常为圆筒形，内部装有平行排列的管束，管束两端固定在管板上。

流体通过管内（管程）和管外（壳程）进行热交换。

热量传递：冷热两种流体分别在管程和壳程中流动，热量通过管壁从高温流体传递给低温流体。

一种流体在管内流动（管程流体），另一种流体在管外，即壳体内流动（壳程流体）。

热量传递遵循热力学第二定律，从高温区自发流向低温区。

强化传热：为了提高传热效率，壳程内常设置折流板，迫使壳程流体多次改变方向，增加流体湍流程度，从而提高传热系数。

管束的排列（如等边三角形或正方形）也会影响传热效率和清洁维护的便利性。

设计要点：流体选择：根据工艺要求决定哪种流体走管程，哪种走壳程。

一般而言，易结垢或腐蚀性的流体走管程便于清洗和更换管束。

材料选择：根据流体的性质（如温度、压力、腐蚀性）选择合适的材料，如不锈钢、碳钢、铜合金等，以确保换热器的耐用性和安全性。

热负荷计算：根据工艺条件计算所需的热负荷，确定换热面积，进而决定管束的数量、长度和直径。

压降考虑：设计时需考虑流体在管程和壳程中的压降，确保泵送能耗合理，避免因压降过大导致系统运行不稳定。

结构设计：包括管板的设计（固定管束的方式）、壳体厚度设计、支撑和悬挂结构设计等，以保证换热器的机械强度和稳定性。

清洗与维护：设计时应考虑换热器的可维护性，如管束的可拆卸性，以及便于清洗壳程内部的结构设计。

综上所述，管壳式换热器的设计是一个综合考虑热工性能、机械强度、材料选择、经济性和可维护性的复杂过程，需要精确的计算和细致的工程设计。

管壳式换热器的工作原理及结构一、引言管壳式换热器作为一种常见的换热设备，在工业生产和能源领域得到广泛应用。

它能够将热量从一个介质传递到另一个介质，实现能量的转移。

本文将深入探讨管壳式换热器的工作原理及结构。

二、工作原理管壳式换热器的工作原理可以概括为传导、对流和辐射三种方式的能量传递。

2.1 传导传热传导是指由于不同温度物体之间的热运动，热量通过颗粒的碰撞和传递实现。

在管壳式换热器中，传导传热主要发生在管壳内部。

热源通过传导方式将热量传递给管壳内的管道，然后通过管道的传导传递给另一介质。

2.2 对流传热对流传热是指热源通过流体的对流方式将热量传递给另一介质。

在管壳式换热器中，热源和另一介质通过管道分别进入管壳内部，热源通过管壁将热量传递给管道内的流体，流体再通过对流方式将热量传递给另一介质。

2.3 辐射传热辐射传热是指热源通过辐射方式将热量传递给另一介质。

辐射传热不需要介质的介入，可以在真空中传递热量。

在管壳式换热器中，热源通过辐射方式将热量传递给管道内壁，然后再通过传导或对流方式将热量传递给另一介质。

三、结构管壳式换热器由管壳和管束两部分组成，具有复杂的结构设计。

3.1 管壳管壳是管壳式换热器的外壳，起到固定管束和流体的作用。

常见的管壳材料有碳钢、不锈钢和铜等。

管壳主要由头盖、壳体、管板和尾盖等部分组成。

3.2 管束管束是管壳式换热器中的核心部件，由管子和管板组成。

管子通常采用无缝钢管或螺旋钢管制成，根据换热要求可以采用不同的布管方式，如并列布管、单列布管和交叉布管等。

管板用于固定管子，保证管子之间的间距。

3.3 流体分流器流体分流器位于管束的进出口处，起到将流体引导到相应的管子中去的作用。

流体分流器的设计关系到换热效率和流体的流动状态。

3.4 密封装置密封装置用于防止热源和另一介质之间的交叉污染，同时保证换热过程中的密封性。

四、工作过程管壳式换热器的工作过程可以分为进料、加热和出料三个阶段。
