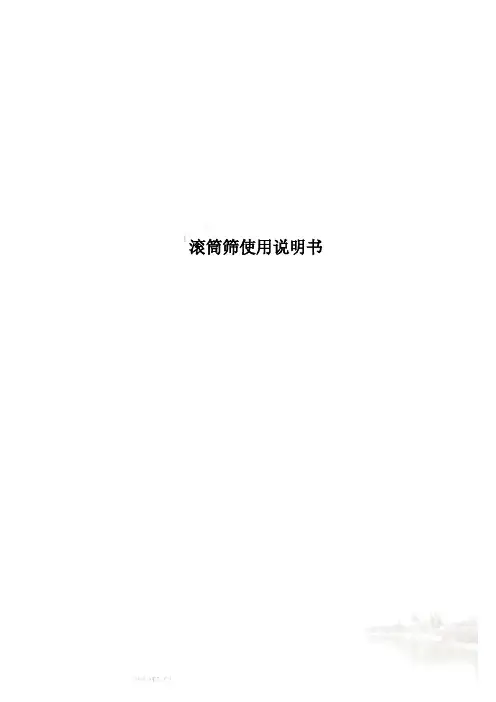

滚筒筛使用说明书

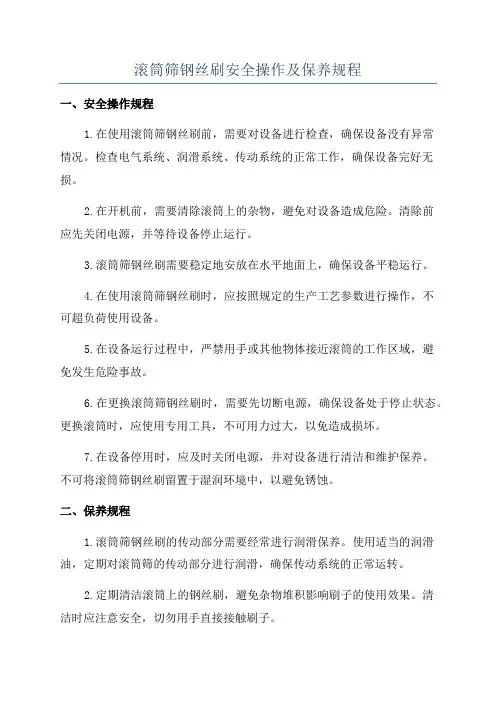

滚筒筛钢丝刷安全操作及保养规程一、安全操作规程1.在使用滚筒筛钢丝刷前，需要对设备进行检查，确保设备没有异常情况。

检查电气系统、润滑系统、传动系统的正常工作，确保设备完好无损。

2.在开机前，需要清除滚筒上的杂物，避免对设备造成危险。

清除前应先关闭电源，并等待设备停止运行。

3.滚筒筛钢丝刷需要稳定地安放在水平地面上，确保设备平稳运行。

4.在使用滚筒筛钢丝刷时，应按照规定的生产工艺参数进行操作，不可超负荷使用设备。

5.在设备运行过程中，严禁用手或其他物体接近滚筒的工作区域，避免发生危险事故。

6.在更换滚筒筛钢丝刷时，需要先切断电源，确保设备处于停止状态。

更换滚筒时，应使用专用工具，不可用力过大，以免造成损坏。

7.在设备停用时，应及时关闭电源，并对设备进行清洁和维护保养。

不可将滚筒筛钢丝刷留置于湿润环境中，以避免锈蚀。

二、保养规程1.滚筒筛钢丝刷的传动部分需要经常进行润滑保养。

使用适当的润滑油，定期对滚筒筛的传动部分进行润滑，确保传动系统的正常运转。

2.定期清洁滚筒上的钢丝刷，避免杂物堆积影响刷子的使用效果。

清洁时应注意安全，切勿用手直接接触刷子。

3.在设备停用时，应对滚筒筛钢丝刷进行全面检查，发现问题及时进行修复或更换。

定期检查电气系统、传动系统等，保持设备的正常运转。

4.如果发现滚筒筛钢丝刷运行时有不正常的声音或振动，应立即停机检修。

不可强行继续使用，以免造成设备更大的损坏。

5.滚筒筛钢丝刷在长期停用之前，应用清洁剂清洗设备，并将滚筒和钢丝刷防锈处理，以延长设备的使用寿命。

总结：滚筒筛钢丝刷的安全操作和保养规程是确保设备正常运行和延长使用寿命的重要措施。

通过以上规程的执行，可以降低滚筒筛钢丝刷在工作过程中出现意外事故的概率，提高设备的使用效率。

为保护设备的使用寿命，从而提高生产效益，滚筒筛钢丝刷的定期保养显得尤为重要。

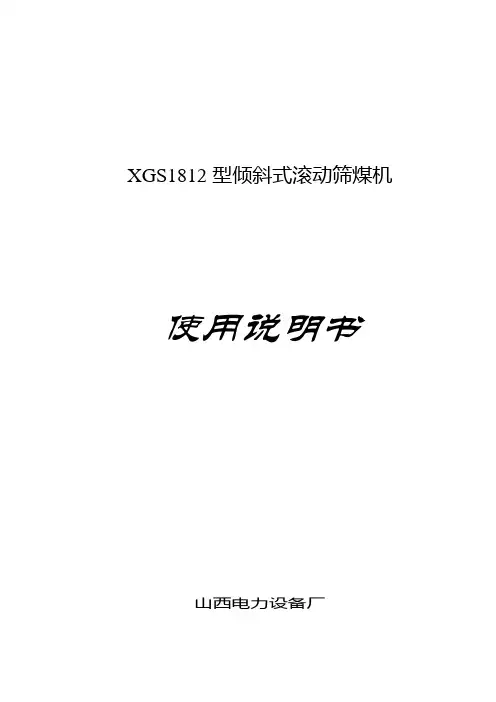

XGS1812型倾斜式滚动筛煤机使用说明书山西电力设备厂目录一、概述 (1)二、主要技术参数 (1)三、工作原及理结构特点 (2)四、设备的安装 (4)五、试车 (4)六、运行与维护 (5)七、易损件 (5)附图1 设备结构图 (6)附图2 设备基础图 (7)一、概述我厂XGS1812型倾斜式滚动筛煤机在原GDS型平筛子的基础上自行研发的筛煤设备，目前已被国内外众多电厂使用且效果良好，经过多年的运行经验和不断改进，我厂滚轴筛具有结构合理、筛分效率高、噪音低、无振动、无粉尘、不易堵煤、维修方便等特点。

二、主要技术参数XGS1812型倾斜式滚动筛煤机主要用于筛分煤炭、焦碳、石灰石等，其主要技术参数见表1.表1 XGS1812型滚轴筛主要技术参数三、工作原及理结构特点XGS1812型滚轴筛的结构见附图1。

（一）工作原理：煤料从入料口进入筛箱后，由于前4根筛轴和水平成15°大夹角，煤料开始在自重和筛片转动的双重作用下以较快速度向下移动同时进行筛分，此为初步粗筛分阶段。

大部分物料经此阶段后被筛分完毕并平铺在整个筛面上；当物料进入中间4根筛轴和后4根筛轴以后，由于筛轴排列近乎水平，筛轴和水平分别成10°、5°，物料前进速度减慢，此为筛分的精筛阶段，物料经此阶段后小于30mm的粒度已被筛下，大于30mm的物料经出料口被送入碎煤机进行下一步破碎。

（二）结构特点：1、筛轴、筛片等易损件容易更换；筛片采用梅花状筛片，并且交错布置，不仅有利于煤料的输送，而且能减小相邻筛轴形成的死角，避免卡塞，适用于烟煤、无烟煤、褐煤、煤矸石等物料。

2、每个筛轴均由电机减速机单独驱动，即每一组筛轴均设有一套驱动装置；减速机与滚轴筛联轴器采用弹性柱销联轴器连接；任一组筛轴发生故障燃煤可在前一筛轴推动下越过故障筛轴继续前进，设备可以照样运行。

各筛轴同向等速旋转，且有过载能力。

各转动部件转动灵活，没有卡阻现象。

滚筒筛使用说明书滚筒筛使用说明书一、简介滚筒筛是通用筛分机械之一，它具有结构简便、操作简单，更换筛网可在一定范围内获取不同粒度的物料等特点。

它适用不同颗粒物的分选。

二、工作原理与结构滚筒筛的基本工作原理是：颗粒物随筛筒旋转至一定高度，由于重力作用被抛洒坠落，通过筛网过滤，形成筛分。

本滚筒筛为中间无轴式传动，动力端采用轴承支承在机架上，另一端采用托轮支承滚筒筒体。

其机构主要由传动部分、转筒、机架、托轮部分、筛上料料斗、筛下料料斗、防尘装置以及分料器等组成，筛网是钢丝编织网。

筛孔的尺寸用户可根据工艺需要配置。

排料护斗机架、滚筒机架、大底架之间采用焊接，方便运输和安装；设计时考虑到日后的维护和检修，两侧采用快开装置门，防尘装置采用了两部分的分体设计，此设计应方便了安装和维修。

三、安全操作规程1、运转前的检查1.1检查电器设备及仪表是否完好。

1.2打开检修门，检查滚筒筛内有无矿石或其他杂物，若有，必须清理干净后方可运行。

1.3通过手动盘车旋转滚筒筛是否灵活，若有可通过调整螺栓进行调整。

检查各螺栓有无松动或断缺。

1.4检查各轴承座、变速箱润滑是否良好，油位是否适中，防护罩是否完好。

1.5检查传动链条松紧是否适中。

2、运行2.1滚筒筛必须空载启动。

2.2启动后需观察出料是否正常，带正常后关闭密封隔离罩。

2.3运行人员应每小时对设备进行巡检一次，检查出料粒径和有无漏料及扬尘情况。

2.4检查电机、传动部件温升情况及是否有异响。

2.5检查进、出料口是否有堵渣情况，如有应及时处理。

3、停机3.1每次停机前必须确认滚筒内的物料全部筛分完毕后方能停机。

3.2停机后对设备整机进行检查，发现异常需立即处理。

3.3搞好设备和环境卫生，填好运行记录，做好交接班工作。

四、安装调试1、本设备由我厂装配调试后成台供应.用户收到设备后,应与供方同时仔细检查,以便发现排出在运输过程中可能产生的不良问题.2、设备安装、调试应注意事项:(1)机器水平偏差要求不大于2毫米/米.(2)设备所有机构不允许搭设其他物品,以免影响设备的强度与刚度.(3)安装完毕后应清除安装工具等,筛筒内外不允许残留异物.(4)设备所有紧固件应紧定牢固可靠,无松动现象,安装、调整妥当,进一步确认后,即可进行空载试车.3、空载调试：(1)无过激不正常异响.(2)连续运转2小时,轴承温升不超过70摄氏度。

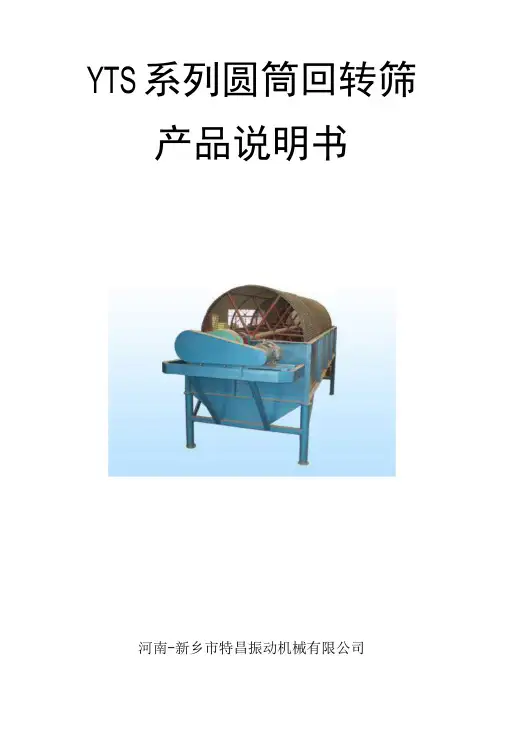

YTS系列圆筒回转筛产品说明书河南-新乡市特昌振动机械有限公司—、概述YTS圆筒回转筛的主体结构是筛分筒，它是由若干个圆型状筛网组成，整体与地平面成倾斜状态，外部被密封隔离罩所密封，以防止污染环境。

通过变速减速系统使筛分筒在一定转速下旋转，物料自上而下通过筛分筒得到分离，细料从筛分筒前端下部排出，粗料从筛分筒下端尾部排出。

圆筒回转筛可设有梳型清筛机构，在筛分过程中可通过梳型清筛机构与筛分筒的相对运动，达到对筛体不间断清理的效果，使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。

YTS圆筒回转筛根据不同分级要求，其分级级数一般从细到粗为1-4节，物料从细到粗分别从第一节到最后一节筛网筛出，大于最后一节筛网孔的物料从出料口排出。

YTS圆筒回转筛在使用过程中，运转缓慢均匀，冲击振动很小、工作平稳、其安装简单，有时甚至不需要专门的基础。

可以直接放置于平整的地面或楼板上及料仓下。

该机易于密闭收尘、维修量小、维修简单、使用寿命长。

是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。

二、特点1、物料适应性广回转筛广泛应用于各类物料筛分，无论是劣质煤、煤泥，还是煤烟以及其它类物料，都是顺利进行筛分。

2、进料方式简单多样我公司研制的回转筛进料口可根据现场实际设计，无论是皮带、漏斗或其它进料方式，不用采取特殊措施，都可以顺畅进料。

3、筛分效率高设备可设有梳型清筛机构，在筛分过程中，不管进入筛分筒的物料多脏、多杂都可以筛分，从而提高了设备的筛分效率。

4、筛分量大、易于大型化在相同尺寸下，圆面积比其它型状的面积都大，因此其筛分有效面积就大，使物料能充分接触筛网，因而单位时间内筛分量就大。

又因其结构简单，布置方便，技术新颖而成熟等特点，极易大型化。

5、自身能耗小我公司研制的回转筛电机功率小，是其它筛型的二分之一到三分之一，处理相同量物料而运行时间仅为其它筛型的二分之一，因此能耗低。

6、工作环境好整个筛分筒可以用密封隔离罩所密封，彻底清除了筛分循环过程中的粉尘飞扬，块状分溅等现象，避免了对工作环境的污染。

文件编号：TP-AR-L9934There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________滚筒筛分机安全操作规程正式样本滚筒筛分机安全操作规程正式样本使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

第一条认真执行《一般安全守则》。

第二条作业前认真检查配电箱及各种安全防护装置是否完好。

第三条作业中：1、按顺序开启滚筒筛分设备。

2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源并设专人监护。

3、机械运转时，严禁清除机械设备上的杂物。

4、监护机械作业时，筛分人员应站在安全位置，防止煤块坠落伤人。

5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。

6、小范围人力移动皮带输送机时，人员要躲闪小皮带输送机后轮，防止移动时伤人。

第四条作业后：1、将电缆盘好后和配电箱放在安全位置。

?2、用专用工具清除机械设备上的煤炭和杂物。

此处输入对应的公司或组织名字Enter The Corresponding Company Or Organization Name Here。

前言尊敬的用户：感谢您选购本公司生产的系列产品，请在安装使用前仔细阅读本《使用说明书》，这样不仅能帮助您更好了解使用该设备，还能避免机器损坏和意外事故的发生，使其为您创造最佳经济效益和使用效果。

本《使用说明书》包括产品结构性能、安装调试方法和操作保养等几方面的内容。

是正确指导安装和保养的组成部分，请严格按照《使用说明书》的要求进行操作，并妥善保管。

由于产品需要不断改进和完善，如有局部与《使用说明书》不符之处请予以谅解。

在使用本公司产品过程中如有其它问题，请及时与本公司售后服务部门或设备提供商联系，我们将及时为您提供全方位的服务。

注意在设备安装使用前请详细阅读本说明书，掌握正确的操作使用方法，避免出现不必要的财产损失或人身伤害。

警告检查或维修时请先切断电源！加料工作应遵循先少后多、先开皮带机再开滚筒筛的原则。

提示新设备初次使用应首先检查减速箱和各传动部位是否加注润滑油。

为避免设备漏电请安装防漏电装置。

GTS系列筛砂机一、概述GTS系列筛砂机（又称滚笼式筛砂机）由滚筒筛和皮带输送机组成，具有外形美观、结构紧凑、使用维修简单、筛分效率高等优点，广泛用到混凝土搅拌站及专业砂场等领域。

二、产品组成及工作原理整个设备有储料仓、滚筒筛分机和皮带输送机组成。

物料由装载机装入储料仓，然后进入滚筒筛，旋转的筛筒带动物料在筛筒内翻滚，从一端向另一端移动，小于设定（网眼）的物料由筛网漏出进入皮带机，然后由皮带输送机汇集从另一端卸出，大于网眼的废料部分从筛网另一端排出，整个过程连续，物料分级准确。

滚筒筛由电机、减速机、驱动联轴器、轴承支座和筛笼等组成。

三. 筛砂机的主要特点1．安装基础简易：因整个设备为箱形框架结构，只需有一平整地面即可。

地面最好硬化便于清扫。

2．设备结构紧凑简单，维修方便：除成品料堆料皮带机外，所有系统都集成于一个整体框架内，既保证了设备的整体性又留有适度的维修保养和巡视空间。

3．拆装转场简便，运行平稳，噪声低：设备的高度整体性便于施工现场存放或转场运输，拆装部件只有成品堆料皮带机，松开固定螺栓即可将皮带机拆开。

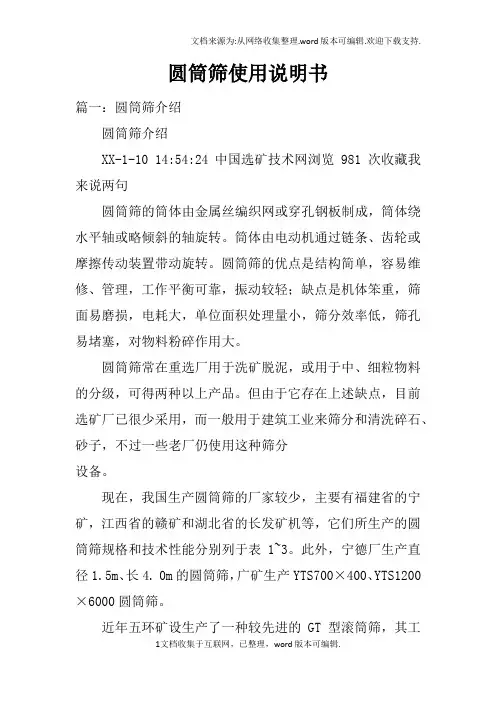

圆筒筛使用说明书篇一：圆筒筛介绍圆筒筛介绍XX-1-10 14:54:24中国选矿技术网浏览 981 次收藏我来说两句圆筒筛的筒体由金属丝编织网或穿孔钢板制成，筒体绕水平轴或略倾斜的轴旋转。

筒体由电动机通过链条、齿轮或摩擦传动装置带动旋转。

圆筒筛的优点是结构简单，容易维修、管理，工作平衡可靠，振动较轻；缺点是机体笨重，筛面易磨损，电耗大，单位面积处理量小，筛分效率低，筛孔易堵塞，对物料粉碎作用大。

圆筒筛常在重选厂用于洗矿脱泥，或用于中、细粒物料的分级，可得两种以上产品。

但由于它存在上述缺点，目前选矿厂已很少采用，而一般用于建筑工业来筛分和清洗碎石、砂子，不过一些老厂仍使用这种筛分设备。

现在，我国生产圆筒筛的厂家较少，主要有福建省的宁矿，江西省的赣矿和湖北省的长发矿机等，它们所生产的圆筒筛规格和技术性能分别列于表1~3。

此外，宁德厂生产直径1.5m、长4. 0m的圆筒筛，广矿生产YTS700×400、YTS1200×6000圆筒筛。

近年五环矿设生产了一种较先进的GT型滚筒筛，其工作原理是：通过沿轴心转动，利用角度使物料在筛筒内透筛和向前运动，物料在筒内被带到一定高度后翻落，有利于提高筛分效率，上半区筛网面上滞留的颗粒掉落，可有效防止堵塞。

其技术参数见表4。

性能特点：①低速平稳转动，可靠性高，维修率低，整机寿命长。

不易堵塞，适于潮湿物料的筛分。

②筛网面积大，交替接触物料，筛网的整体寿命长。

③噪音低，全封闭无粉尘污染。

④为进一步提高性能，已开发出高频率、低强度的激振机构，可防止堵塞并增加半区筛网的透筛速度，提高产量。

⑤可设置击打防堵机构，进一步防止堵塞。

⑥可设置清网机构，停机前将残余堵塞物强制排出。

适用范围：最适宜筛分煤、焦炭、白灰等潮湿易堵塞物料，筛下产品可＜10mm，最细可达≤3mm。

适合生产多种粒级成品。

多级多抄板圆筒筛：该新型圆筒筛由北京清华天同科技有限公司（以下简称清华天同）生产。

滚筒筛技术规范书滚筒筛技术规范书1总则1.1 本规范书适⽤于热电有限责任公司⼯程的输煤系统滚筒筛。

它包括设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求。

1.2 本规范书提出的是最低限度的技术要求，并未对⼀切技术细节作出规定，也未充分引述有关标准和规范的条⽂。

卖⽅应保证提供符合本规范书和现⾏⼯业标准的优质产品。

1.3 如果卖⽅没有以书⾯⽅式对本规范书的条⽂提出异议，那么买⽅将认为卖⽅提出的产品完全符合本规范书的要求。

1.4 在签订合同之后，到卖⽅开始制造之⽇的这段时间内，买⽅有权提出因规范、标准和规程发⽣变化⽽发⽣的⼀些补充修改要求，卖⽅应遵守这个要求，具体款项内容由供、需双⽅共同商定。

1.5本规范书所使⽤的标准，如遇与卖⽅所执⾏的标准不⼀致时，按较⾼的标准执⾏。

如果本规范书与现⾏使⽤的有关国家标准以及部颁标准有明显抵触的条⽂，卖⽅应及时书⾯通知买⽅进⾏解决。

1.6 产品应在相应的⼯程或相似条件下有2家及以上运⾏并超过⼆年以上证明安全可靠。

卖⽅所供产品必须满⾜设计院的现场安装布置要求。

1.7设备采⽤的专利涉及到的全部费⽤均被认为已包含在设备报价中，卖⽅应保证买⽅不承担有关设备专利的⼀切责任。

1.8本技术规范书将作为合同附件和合同具有同等法律效⼒。

1.9本技术规范书中，以下空⽩部分由投标⽅填写。

2 技术条件2.1. ⼯程概况⼯程名称：热电有限责任公司⼯程电⼚位置：设计单位：⼯程规模：本期⼯程建设规模为⼀台220t/h⾼温⾼压锅炉及2×50MW热⽹换热站。

终期装机规模按2×220t/h锅炉+2×30MW背压机组考虑。

2.2 ⼯程主要原始资料2.2.1 ⽓象特征与环境条件（由业主补齐）室外⽓象参数冬季采暖室外计算温度℃冬季通风室外计算温度℃冬季空调室外计算温度℃极端最低温度℃⽇平均温度低于+5℃的天数 d冬季室外平均风速m/s冬季室外主导风向及频率冬季室外⼤⽓压⼒hPa空⽓调节⽇平均温度℃极端最⾼温度℃最热⽉平均相对湿度%夏季室外平均风速m/s夏季室外主导风向频率夏季室外⼤⽓压⼒hPa年平均温度地震烈度2.2.2锅炉煤耗量见下表:注: 1.⼩时耗煤量为锅炉最⼤连续蒸发量时的⼩时耗煤量.2.⽇耗煤量按24⼩时计算.3.年设备利⽤⼩时数按8000⼩时考虑.2.3 使⽤条件2.3.1安装地点：输煤系统破碎机室。

滚筒筛使用说明书一、产品简介滚筒筛，也称为滚筛机，是一种常用于物料筛分的设备。

它由筛框、滚筒、滚筒支撑装置、减振弹簧、电机和减速器等组成。

本产品适用于矿山、冶金、建筑材料、化工、煤炭等行业的物料分级。

二、安装与调试1. 准备工作：在安装滚筒筛之前，应先对场地进行合理规划和布局，确保有足够的工作空间和安全距离。

同时，也需要检查筛框、滚筒、电机等设备的完整性。

2. 安装滚筒筛：根据安装位置的实际情况，选择合适的安装方式。

通常有固定式和移动式两种选择。

参考产品提供的安装图纸，按照正确的安装顺序进行操作。

安装过程中，要注意安全，确保各部件安装牢固可靠。

3. 调试滚筒筛：安装完成后，进行设备的调试。

首先，检查电机运转方向是否正确，确保电机的正常工作。

然后，根据物料的性质和加工要求，调整滚筒筛的工作参数，如转速、倾角等。

在调试过程中，应严格按照产品说明书进行操作，并注意观察设备是否运行平稳。

三、操作与维护1. 操作注意事项：（1）在使用滚筒筛时，必须先将物料均匀地投入到筛框上，且不能超过筛框的最大承载能力。

（2）在工作过程中，应注意观察设备的运行状态，特别是电机、减速器等部件是否正常工作。

（3）注意定期检查滚筒筛的各个部件，确保设备的安全运行。

如发现异常情况，应及时停机处理。

2. 维护保养：（1）定期清洁筛框和滚筒表面的积尘或物料残留物，确保筛分效果。

（2）检查电机和减速器的润滑情况，及时添加或更换润滑油。

（3）定期检查滚筒支撑装置和减振弹簧的工作状况，确保其稳定性和可靠性。

四、故障处理在使用滚筒筛的过程中，可能会遇到一些故障情况，以下列举常见故障及处理方法供参考：1. 滚筒筛不转动：检查电机及电源是否正常，查看是否存在电流过大等情况。

2. 筛分效果不理想：检查筛框和滚筒表面是否损坏，是否需要更换。

3. 发生异常声音：检查滚筒支撑装置和减振弹簧是否松动或损坏，及时进行修复或更换。

4. 其他故障：如遇到其他故障情况，请及时联系供应商或售后服务部门进行处理。

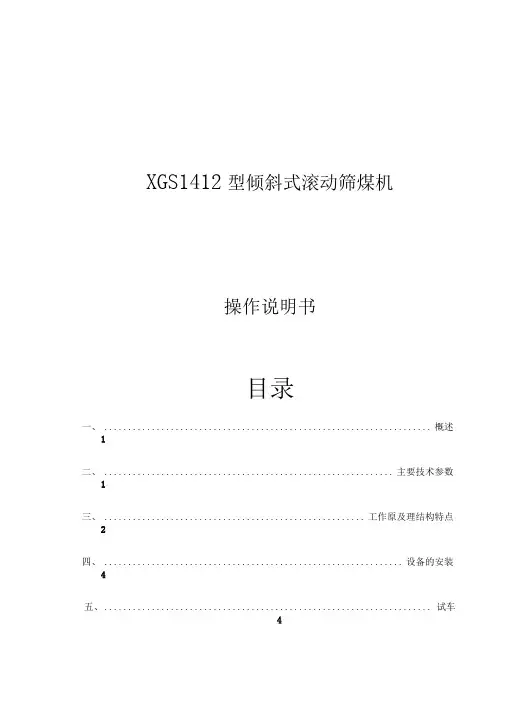

XGS1412型倾斜式滚动筛煤机操作说明书目录一、 ..................................................................... 概述1二、 ............................................................. 主要技术参数1三、 ....................................................... 工作原及理结构特点2四、 ............................................................... 设备的安装4五、..................................................................... 试车4六、 ............................................................... 运行与维护5七、 ................................................................... 易损件5附图1设备结构图 (7)附图2设备基础图 (8)我厂XGS1412型倾斜式滚动筛煤机在原GDS型平筛子的基础上自行研发的筛煤设备，目前已被国内外众多电厂使用且效果良好，经过多年的运行经验和不断改进，我厂滚轴筛具有结构合理、筛分效率高、噪音低、无振动、无粉尘、不易堵煤、维修方便等特点。

XGS1412型倾斜式滚动筛煤机主要用于筛分煤炭、焦碳、石灰石等，其主要技术参数见表1.表1 XGS1812型滚轴筛主要技术参数kg 15494XGS2212型滚轴筛的结构见附图1。

（一）工作原理：煤料从入料口进入筛箱后，由于前4根筛轴和水平成15°大夹角，煤料开始在自重和筛片转动的双重作用下以较快速度向下移动同时进行筛分，此为初步粗筛分阶段。

目录1、概述 (1)2、结构特征与工作原理 (2)3、技术特性 (2)4、安装、调试 (3)5、使用、操作 (4)6、故障分析与排除 (5)7、保养及维修 (5)8、运输与贮存 (6)9、警告和安全说明 (6)10、订货须知 (7)1、概述1.1 产品特点：1.1.1 等厚滚轴筛对物料的适用性强，对于含水量高的煤种效果更为突出，不易堵塞。

1.1.2 传动机构采用独特的单轴单驱结构，具用体积小、重量轻、传动扭矩大、起动平稳、低损耗等特点，适用于工况复杂的原煤筛分，整个筛面运动平稳、可靠，单轴故障不会影响整机运行，便于维护与维修。

1.1.3 筛轴采用变倾角结构，入料口到出料口方向按15 º、10 º、5 º 进行布置，使入料口处煤流迅速分层并布满整个筛面，有利于煤流在筛面等厚均匀流动，进而充分筛分。

提高物料的筛分效率。

1.1.4 筛片为特有的十角渐开线结构，有利于物料的运动、分层、透筛；坚固耐用，更换方便。

且相邻筛轴上的筛片交错布置，大大减少了卡轴现象。

1.1.5 保护功能完善，机壳与筛轴交汇处加装耐磨衬板，筛轴下加装清扫装置，电气加设了故障报警信号、堵煤报警信号，起到了安全保护及防堵作用。

1.1.6 维修方便，本机在入料口处增设了旁路装置，筛路出现故障或维修时，物料可直接进入系统。

侧板设置了螺栓联接的活动板块，便于筛轴更换及设备维护、维修。

1.2 主要用途及适用范围HGS 系列等厚滚轴筛适用于电力、冶金、化工、建材及煤碳等行业。

可将未经筛选的不同规格的颗粒状物料进行筛分，得到所需的物料料度，以满足用户的使用要求。

1.3 型号组成说明1.4 使用条件物料进入破碎机之前，将物料中小于破碎机排料口宽度的细粒级物料筛分出去，将大于排料口宽度的粒料送入破碎机进行破碎，这样可以减少破碎机的负荷，提高破碎效率，提高环锤使用寿命，减少无用功耗。

1.5 影响筛分效率的物料特性影响筛分效率的物料特性有容积密度、堆积角、颗粒形状、物料流动性、粒子表面水分、粒度分布等。

圆筒筛浆机ZST1-3产品说明书杭州华业造纸机械有限公司一．概述圆筒筛浆机是一种纸浆粗筛选设备，在废纸制浆流程中，圆筒筛通常有以下用途： 1．设置于高浓水力碎浆机之后，对从高浓水力碎浆机出来的废纸浆进行粗筛选，去除纸浆中的粗大杂质。

２．设置于杂质分离机或粗选机之后， 将杂质分离机或粗选机中滞留的粗大杂质定期水送至圆筒筛淘洗，进一步回收良浆，减少纤维流失。

二．技术规范型 号 ZST1ZST3筛鼓规格 mm φ1000×2000φ1500×3500生产能力 t ／d 30－6050-120进浆浓度 % 4－6 出浆浓度 % 2－4 筛孔直径 mm φ8－ 12进浆管 mm DN250 DN350 出浆管 mmDN250 DN350 喷水管 G11/2″ G 2 ″ 喷水量 L min 300-700600-1400配用减速电机 XWD5-235.5KW XWD6-237.5KW外型尺寸 mm 4150×17605900×2240（长×宽×高）×1810 ×2410 设备净重 Kg27004720三．结构简介圆筒筛主要由进浆管、筛鼓、槽体、托轮、传动装置和喷水管系统等零部件组成。

1．进浆管安装在大齿轮中心，末端为长方形的喷浆嘴，纸浆通过喷浆嘴分布到筛鼓内。

进浆管处应安装阀门，以便调节进浆量。

2．筛鼓由筛板卷焊而成，架于进、出口侧的两组托轮上，由减速电机通过齿轮传动带动筛鼓回转。

筛鼓上的筛孔为φ8—φ 12mm ，筛孔太小，会造成纤维流失，筛孔太大，会降低除杂效果。

3．槽体用来安装筛鼓、托轮、挡板等部件，由型钢焊接而成，槽体底部为出浆管，进入筛鼓的粗浆经过不断淘洗，良浆通过筛孔后汇集到槽体里，最后通过槽体下的出浆管排出机外。

4．托轮位于筛鼓下方，由进、出口侧各一组托轮支承筛鼓回转，托轮外周包胶，其中出渣侧的托轮中间设有定位凹槽，用于筛鼓的轴向定位。

滚筒式格栅使用说明书*****************有限公司目录一、前言 (3)1）简介： (3)2）优点： (3)二、主要结构及工作原理： (4)三、设备的运输及储存 (4)1）收货及检验 (4)2）设备的搬运 (4)3）设备的储存 (5)四、设备的安装调试 (5)1）安装前的准备和检验 (6)2）电机的连接 (7)3）设备的运行 (8)五、维护与保养 (9)1）设备的维护与保养 (9)2）减速机的维护与保养 (9)六、常见故障现象及分析 (1)一、前言1）简介：滚筒式格栅是一种能连续而有效地筛除水中固体悬浮物的设备，能有效提高处理效率，截留更细小的垃圾，减轻后续设备和工艺的负荷。

该设备适用于各种行业污水前端除污，如市政、印染、造纸、屠宰、养殖等行业中有明显优势；特别适用于处理量较大及超细垃圾的分离，大幅度降低后道工序的处理负荷。

2）优点：1）集过滤、脱水、输送为一体，结构紧凑。

2）处理量大，截污率高；设备对大于过滤网孔尺寸的污物的过滤效率可达100%。

3）独特的过滤网设计使该设备能有效的去除水中纤维，毛发等缠绕物质；其效果非常明显,避免了其他类型格栅机出现的栅渣板结现象。

4）设备可连续工作，无高速运转部件，能耗低、噪音小、使用寿命长。

5）设备顶部装有冲洗装置，冲洗水体在设备运转的时候不断冲洗网板使整个网板得以冲洗干净，确保有效卸污及表面清洁，提高设备的工作效率。

5）整体设备采用全封闭结构设计，防止可能的二次污染。

无臭味泄漏，确保良好的操作环境。

6）设备价格低，但能大幅度降低废水系统的处理负荷；7）工作稳定可靠，维修费用少；8）能够自动连续运转，自动排渣和清洗堵塞污物。

二、主要结构及工作原理：本机由驱动系统、筛鼓、底架、支撑轮、限位轮、排渣螺旋叶片、布水槽、进水管、盖板、清洗系统等组成。

工作原理：污水（或其它原水）从进水管流入布水槽，再由布水槽流向筛鼓内部，过滤后的污水头通过网孔流向排水口，由排水口排出；污水中的悬浮物滞留在转动的内鼓面上，通过内鼓面的螺旋叶片转动输送到出渣口，由排渣口排出。

滚筒筛使用说明书
一、产品概述：
滚筒筛是一种常用的筛分设备，广泛应用于化工、冶金、矿山、建材、粮食、化肥等行业。

它主要用于对物料进行筛分分级处理，
去除杂质，提高产品质量。

二、产品特点：
1. 高效筛分：滚筒筛采用高品质的筛网，有效地将物料分为不
同的颗粒大小。

2. 多功能应用：适用于各种粒度的物料筛分，可灵活调节筛孔
大小以满足不同的生产要求。

3. 简便操作：滚筒筛采用自动化控制，操作简单方便，减少了
工作人员的劳动强度。

4. 低噪音：设计合理的滚筒结构使得噪音减少，创造一个安静
的工作环境。

5. 高强度结构：采用优质材料和坚固的结构设计，确保设备的
稳定性和长寿命。

三、安全操作：
1. 在使用滚筒筛之前，请确保使用环境安全，排除可能引起事
故的障碍物。

2. 在操作设备之前，请检查设备的电源接插件、电源开关和控
制系统等部件是否正常。

3. 使用滚筒筛时，请注意是否有异物堵塞筛孔，及时清除堵塞物。

4. 在清理滚筒筛时，请确保设备已停止运转，并断开电源，以
免发生意外伤害。

5. 使用过程中如遇到故障，请及时联系设备厂家或专业人员进
行检修。

四、设备维护：
1. 定期检查滚筒筛的各个部件是否完好，如有损坏或磨损现象，请及时更换。

2. 清洁筛网是保持滚筒筛正常运行的重要环节，请定期进行清洗。

The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：XXXXXXXX20XX年XX月XX日滚筒筛分机安全操作规程简易版滚筒筛分机安全操作规程简易版温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

第一条认真执行《一般安全守则》。

第二条作业前认真检查配电箱及各种安全防护装置是否完好。

第三条作业中：1、按顺序开启滚筒筛分设备。

2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源并设专人监护。

3、机械运转时，严禁清除机械设备上的杂物。

4、监护机械作业时，筛分人员应站在安全位置，防止煤块坠落伤人。

5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。

6、小范围人力移动皮带输送机时，人员要躲闪小皮带输送机后轮，防止移动时伤人。

第四条作业后：1、将电缆盘好后和配电箱放在安全位置。

?2、用专用工具清除机械设备上的煤炭和杂物。
