振动筛说明书

本说明书旨在帮助用户及操作者正确地使用南昌矿山机械有限公司振动筛设备。

它涉及与安全、设备的正确操作等有关的重要参考说明。

严格遵照本说明书的说明有助于避免可能发生的危险，降低修复费用，缩短停车时间，并可提高设备的可靠性，延长使用寿命。

从事与本设备相关工作的每个人员都必须阅读并遵守本说明书，尤其是下列人员：--各项操作人员，包括安装、开车、操作、应用工程、物料装卸、现场劳力、环保工程和安全部门等人员；--维护保养，包括检查及修理人员；--运输、材料装卸和扣索人员。

--各项操作人员应有相应资质，否则不得进行与设备有关的操作；在设备安装处必须妥善保存一本说明书，以便操作人员在需要时随手查阅。

特别提示：1、本公司振动筛总图（含地基）均为左装型式，用户设备为右装时只须将左装地基对称制作即可；2、本公司振动筛总图中所标重量为参考重量，实际重量因筛网材质、结构不同而有所差异；3、本公司振动筛总图中所标处理量上限按理想工况计算所得，用户在实际选用中应结合具体工况加以调整；4、为使用户及时获得最新版本的技术资料，用户选型后应立即向本公司技术部门索取相关资料。

本说明书适用于我公司生产的YKR（圆振动筛）、YDR（大型圆振动筛）、ZKR（直线振动筛）、ZDR（直线等厚筛）、GPS（高频筛）各系列振动筛。

其核心技术是根据我国生产需要，在消化、吸收从德国公司引进的振动筛基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，可替代USK、USL型振动筛和其它系列振动筛机。

经过长期以来的生产实践，证明我公司生产的振动筛具有处理量大、技术参数合理，结构强度、刚度高，系列化、通用化、标准化程度高，运转平稳可靠，噪音小，维护检修方便等一系列优点。

随着使用领域的日趋扩展，加工工艺和制造装备的进一步完善，筛机结构更加合理，质量显著提高，深得用户好评。

型号意义说明：(dm)(dm)(dm)(dm)(dm)(dm)(dm)(dm)(dm)(dm)二、用途筛机系列用于水利、煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。

振动筛操作说明【振动筛操作说明】操作说明一：振动筛的结构与组成振动筛由进料口、出料口、振动发生器、筛体以及支架等部分组成。

其中，进料口用于投入被筛物料，出料口用于收集通过筛网的物料。

振动发生器能够产生一定的振动频率和振幅，传递给筛体以实现筛分功能。

操作说明二：设备运行前的准备工作1. 检查设备是否处于正常工作状态，是否有异常声音或震动。

2. 检查筛网的状况，确保其没有损坏或堵塞。

3. 检查振动发生器的电源连接是否稳固。

操作说明三：启动振动筛1. 打开振动筛的电源开关，确保电源接通。

2. 调节振动发生器的工作频率和振幅，根据筛选物料的特性进行设置。

3. 带动电机通过皮带驱动振动发生器，产生振动力。

操作说明四：进行筛分操作1. 将待筛物料均匀地投入进料口，避免过量或不均匀的投料。

2. 根据需要，可以根据物料的特性选择相应的筛网规格。

3. 振动筛开始工作后，物料会在振动力的作用下向前移动，较大颗粒物料被阻挡在筛网上，而较小颗粒的物料则通过筛网。

4. 筛分过程中可以根据需要调整振动力的频率和振幅。

操作说明五：维护与清洁1. 每天工作结束后，应关闭振动筛的电源开关。

2. 清理筛网上的堵塞物料，确保筛孔通畅。

3. 定期检查振动发生器的工作状态，如发现异常应及时维修或更换。

操作说明六：安全注意事项1. 操作前应穿戴好符合规范的劳动防护用品。

2. 切勿将手或工具伸入正在运行的振动筛内。

3. 操作时要保持严谨和谨慎，防止发生意外。

4. 若发现设备有异常状态或故障，应及时停止操作并通知维修人员。

总结：振动筛作为一种常用的筛分设备，在工业生产中具有广泛的应用。

正确操作振动筛，能够保障其正常工作，提高生产效率。

本操作说明详细介绍了振动筛的结构与组成、设备运行前的准备工作、启动振动筛、筛分操作、维护与清洁以及安全注意事项。

希望能够对使用振动筛的操作者提供帮助，确保工作安全和设备的正常运行。

振动筛机使用方法说明书一、产品概述振动筛机是一种常用的筛分设备，主要用于对各种颗粒、粉末、液体进行筛分、分级。

本说明书将详细介绍振动筛机的使用方法，帮助用户正确操作和维护设备。

二、设备安装1. 确保设备安装基础坚固、平整，避免产生振动时的晃动或松动。

2. 安装设备前，请仔细检查振动筛机的零部件是否完好，若有损坏请及时更换。

3. 依据设备尺寸，选择合适的位置进行安装，并确保设备与周围环境保持一定的距离，方便操作和维护。

三、设备操作1. 连接电源：将振动筛机的电源线插入电源插座，并确保电源电压与设备标识一致，避免电气故障。

2. 启动设备：按下“启动”按钮，设备开始运行。

注意听取设备运行时的声音，如有异常或异响，请立即停机检查。

3. 调节振动力：通过调节振动筛机的振动力大小，可以改变筛分效果。

根据实际需要，适当调整振动力的大小。

4. 调节筛网角度：振动筛机的筛网角度可以影响筛分物料的通过率。

根据不同物料的特性，合理调节筛网角度，以达到最佳筛分效果。

5. 控制物料流量：根据需要，调节进料量，确保物料在筛网上均匀分布，避免堵塞或漏筛现象的发生。

6. 运行监控：随时观察设备运行情况，特别是注意振动筛机的电流、温度等参数是否正常。

如发现异常情况，请及时采取应对措施，确保设备安全运行。

四、设备维护1. 定期检查：定期检查振动筛机的零部件是否磨损或松动，如发现问题及时进行修理或更换。

2. 清洁保养：定期清洁筛网及设备表面，避免积灰或杂物影响筛分效果。

3. 润滑维护：定期给振动筛机的轴承和传动部分加注适量的润滑油，保证设备顺畅运行和延长使用寿命。

4. 异常处理：如遇设备故障或异常情况，请及时停机处理，以免加重故障或影响正常生产。

五、安全注意事项1. 在操作设备前，请务必熟悉振动筛机的使用说明。

2. 不实施非正常操作或变更设备结构。

3. 防止设备受到过大冲击或振动。

4. 维护时，请先切断电源，确保人身安全。

六、故障排除遇到设备故障时，请首先停机检查，确保人身安全。

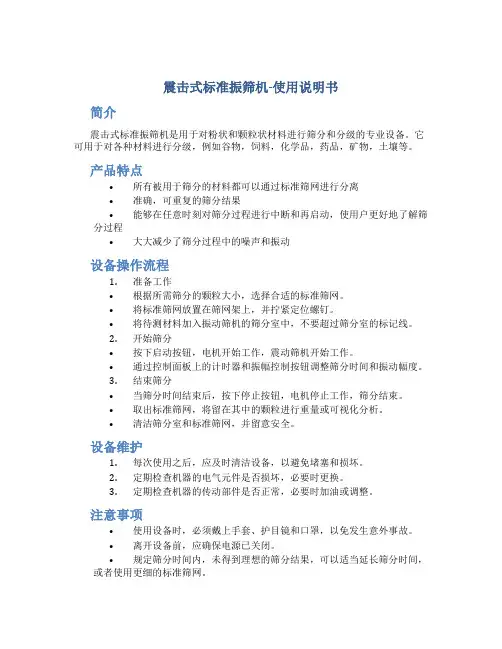

震击式标准振筛机-使用说明书简介震击式标准振筛机是用于对粉状和颗粒状材料进行筛分和分级的专业设备。

它可用于对各种材料进行分级，例如谷物，饲料，化学品，药品，矿物，土壤等。

产品特点•所有被用于筛分的材料都可以通过标准筛网进行分离•准确，可重复的筛分结果•能够在任意时刻对筛分过程进行中断和再启动，使用户更好地了解筛分过程•大大减少了筛分过程中的噪声和振动设备操作流程1.准备工作•根据所需筛分的颗粒大小，选择合适的标准筛网。

•将标准筛网放置在筛网架上，并拧紧定位螺钉。

•将待测材料加入振动筛机的筛分室中，不要超过筛分室的标记线。

2.开始筛分•按下启动按钮，电机开始工作，震动筛机开始工作。

•通过控制面板上的计时器和振幅控制按钮调整筛分时间和振动幅度。

3.结束筛分•当筛分时间结束后，按下停止按钮，电机停止工作，筛分结束。

•取出标准筛网，将留在其中的颗粒进行重量或可视化分析。

•清洁筛分室和标准筛网，并留意安全。

设备维护1.每次使用之后，应及时清洁设备，以避免堵塞和损坏。

2.定期检查机器的电气元件是否损坏，必要时更换。

3.定期检查机器的传动部件是否正常，必要时加油或调整。

注意事项•使用设备时，必须戴上手套、护目镜和口罩，以免发生意外事故。

•离开设备前，应确保电源已关闭。

•规定筛分时间内，未得到理想的筛分结果，可以适当延长筛分时间，或者使用更细的标准筛网。

•机器应避免长时间的空载工作，以免设备损坏。

•禁止在设备工作时进入筛分室，以免被残留材料伤害。

震击式标准振筛机是一种用于分级筛分材料的专业设备，其操作简单，使用效果好，能够确保准确、可重复的筛分结果。

只需要按照本手册的操作流程和注意事项，即可安全并顺利地完成筛分工作。

为了保证设备的长期稳定工作，还需要定期进行维护和检查。

振动筛使用说明书（由衷地感谢您使用我单位的振动筛，在使用前请详细阅读本说明书，正确地掌握该产品的使用方法，充分利用它的优越性，并将说明书保存好，以备查阅）目录设备用途： (3)设备特点： (3)设备工作原理： (3)结构及特点： (3)设备安装前检查： (4)设备安装： (4)开机前准备： (5)振动电机（振动力）的调整： (7)驱动部分润滑： (7)使用与维护： (8)各部位检修周期表： (9)简单的故障检查及排除： (9)特殊情况的处理： (10)设备使用后应做工作： (10)设备用途：振动筛适用于化工、医药、建筑、冶金、粮食、化肥等行业的干式粉状或颗粒状物料的筛分。

设备特点：本筛机具有以下特点：筛分精度高、结构简单、维修方便、能耗少、噪音小。

设备工作原理：本筛机是利用振动电机激振的原理，当两台电机作同步反向旋转时，筛体的运动轨迹为一直线。

原料从给料机均匀地进入筛机，在筛面上被抛起，同时向前运动，通过多层筛板产出数种产品，分别从各自的出料口排除，完成对原料的筛分。

结构及特点:一、筛机机构1、本筛机的筛箱及底座均为钢板和型材焊接而成，其中部分组件为高强度螺栓连接，整体刚度好，牢固可靠。

2、筛体（振动部分）由减振弹簧支撑于下底座支腿上，隔振效果较好。

设备安装前检查：1、包装是否完整无损，有无受潮现象；2、电机在运输过程中有无变形损坏，零件是否齐全，紧固件有无松动。

3、电机铭牌数据是否符合要求；4、用500V兆欧表检查定子绕组对地绝缘电阻不得小于20兆欧，否则应对定子绕组进行干燥处理，干燥处理时温度要均匀，不得超过120℃。

设备安装：1、将机器置于平整坚实的水平地面（混凝土或钢结构地面），穿入地脚螺栓（基础螺栓用户自备），紧固。

2、安装筛体时，底座支腿与水平面垂直。

减震弹簧套在上下弹簧座内，弹簧应完全进入弹簧圈内，保证垂直，不得扭歪。

3、振动筛周围留有50-100MM的距离，筛机的振动部分不得与机外其他物体有任何刚性连接或接触。

三轴椭圆水平振动筛说明书1. 简介三轴椭圆水平振动筛是一种用于颗粒物料分离和筛选的设备。

其主要特点是采用三轴椭圆振动方式，具有高效、稳定、可靠的特性。

本说明书将详细介绍该设备的结构、工作原理、使用方法和注意事项。

2. 设备结构三轴椭圆水平振动筛主要由以下部分组成：2.1 筛体筛体由上盖板、下盖板和筛网组成。

上盖板和下盖板之间通过弹簧支撑，形成一个密封的空间。

筛网位于上盖板和下盖板之间，用于分离颗粒物料。

2.2 振动机构振动机构包括电机、偏心块和联轴器。

电机通过联轴器与偏心块相连，产生激振力，使整个筛体产生水平振动。

2.3 底座底座为整个设备提供支撑，并通过弹簧减震装置减少振动对周围环境的影响。

3. 工作原理三轴椭圆水平振动筛的工作原理如下：1.通过电机驱动振动机构，产生激振力。

2.激振力传递到筛体上，使其产生水平振动。

3.物料进入筛体后，在振动的作用下，颗粒物料会在筛网上产生分层和分离现象。

4.较小颗粒的物料通过筛网孔隙落入下方的出料口，较大颗粒则被留在筛网上方。

4. 使用方法使用三轴椭圆水平振动筛时，请按照以下步骤进行操作：1.将设备放置在平稳的场地上，并确保底座与地面接触良好。

2.检查电源线是否连接正常，确保电机能够正常工作。

3.根据物料的要求选择合适的筛网，并安装在筛体上。

4.打开电源开关，启动电机。

根据需要调节振动强度和频率。

5.将待处理的物料均匀地放入进料口，避免过量或不足。

6.观察物料分离情况，根据需要调整振动参数和筛网。

7.当物料处理完毕后，关闭电机并清理筛网。

5. 注意事项在使用三轴椭圆水平振动筛时，请注意以下事项：1.严禁将手部或其他物体伸入设备内部，避免发生意外伤害。

2.在清理筛网时，应先关闭电机，并确保设备停止振动后再操作。

3.定期检查设备的紧固件，确保其处于良好的工作状态。

4.避免将液体直接倒入筛体内，以免损坏电机和其他部件。

5.在长时间使用前，请检查设备是否存在异常情况，并及时进行维护和修理。

圆振动筛INCLINED VIBRATING SCREEN使用说明书OPERATING INSTRUCTION泉华矿山机械设备HUZHOU QUANHUA MINING MACHINERY CO.,LTD.目录1、设备简介2、型号与说明3、技术性能参数4、产品外形与根底图5、原理与结构特征6、产品验收7、起吊运输与保管8、设备安装、调试、试运转9、操作规程10、一般故障与排除方法11、备品备件表1、设备简介圆振动筛的运动轨迹呈圆周，圆振筛做圆形运动，是一种多层数、高效新型振动筛。

圆振动筛采用筒体式偏心轴激振器与偏块调节振幅，物料筛淌线长，筛分规格多，是专门为采石厂筛分料石设计的，也可供矿山、选煤、选矿、建材、电力与化工部门等作产品分级用，具有结构可靠、激振力强、筛分效率高、振动噪音小、巩固耐用、维修方便、使用平安等特点。

本筛机是在参考目前市场上先进机种和结构上推出的新一代座式圆振动筛。

它主要用于矿山、化工、煤炭、冶金等建筑面料，碎石、采石、沙石等的分级，是破碎机的配套设备。

2、型号与说明K——块偏心 J——激振电机 U——稀油式3、技术性能参数3.1稀油振动筛4、产品外形与根底图见附页5、原理与结构特征5.1、工作原理圆振动筛是一个以筛箱、激振器等可动局部为质量m，以复合弹簧为弹性元件C，以激振器为激振机构的单质量强迫振动系统的筛分设备。

电机通过皮带轮趋动激振器、偏心轴与偏心块高速度旋转产生强大的离心力，使筛箱作强制的连续的圆运动，物料那么随筛箱在倾斜的筛面上作连续的抛掷运动，抛起时分层落下时颗粒透筛，周而复始的完成了粒度的分级过程。

5.2、结构特征本类筛机电机均可左右安装，为了方便使用，请用户在订货时预先说明。

本筛机由筛箱、支承装置、激振器、皮带轮、电机等主要构件组成。

筛面是筛箱的主要工作构件，采用优质耐磨钢丝编织而成的金属网，亦可根据需要使用筛板，非金属网面，网孔的大小控制分级粒度。

筛箱是筛机的最大部件，为了防止在高速运动中出现构件开裂折断情况，大局部零部件间采用了高强度螺栓连接。

振动筛使用方法说明书1. 概述振动筛是一种常用的粉状物料筛分设备，广泛应用于矿山、建筑材料、化工、冶金等行业。

本说明书旨在介绍振动筛的使用方法，以帮助用户正确操作和维护设备，实现高效筛分。

2. 设备组成振动筛主要由以下几部分组成：2.1 筛箱：筛箱是振动筛的主要组成部分，通常采用钢板焊接而成，具有足够的强度和刚性。

筛箱内设有多层筛网，用于分离物料。

2.2 振动器：振动器是振动筛的动力源，通常采用振动电机或振动器组件。

振动器通过产生振动力使筛箱进行振动，促进物料在筛面上的筛分。

2.3 悬挂装置：悬挂装置用于连接振动筛的筛箱和振动器，使振动能够顺利传递到筛箱。

2.4 弹簧支撑：振动筛底部设有弹簧支撑系统，用于减震和支撑筛箱。

3. 使用前的准备在操作振动筛之前，需要进行以下准备工作：3.1 检查设备：检查振动筛的各部件是否完好，如有破损或松动现象应及时进行修理或紧固。

3.2 筛网选择：根据物料的特性和筛分要求选择合适的筛网，确保能够达到预期的筛分效果。

3.3 维护润滑：检查振动筛的润滑情况，确保各轴承和齿轮等零部件充足润滑。

4. 操作步骤按照以下步骤正确操作振动筛：4.1 启动设备：先确保振动筛处于停止状态，然后按下启动按钮，逐步提高振动力，使设备平稳启动。

4.2 物料投入：将待筛物料均匀投入到筛箱上部，避免过量或不均匀投料。

4.3 调整振动力：根据物料的特性和筛分要求，适当调整振动力的大小和方向，以达到最佳的筛分效果。

4.4 监控筛分过程：观察物料在筛分过程中的情况，如发现堵料、漏筛或筛分效果不佳等异常情况，应及时进行处理。

4.5 停止设备：当筛分工作完成或需要暂停时，先降低振动力，再停止振动筛。

注意等待设备完全停止后再进行下一步操作。

5. 维护保养振动筛的维护保养对于设备的正常运行和使用寿命具有重要意义。

以下是一些常见的维护保养事项：5.1 清洁筛面：定期清洁筛面，防止物料积聚和粘结，影响筛分效果。

振动筛说明书杨爱明一、.工作原理：振动器安装在筛箱侧板上，并由电动机驱动通过联轴器旋转产生离心惯性力，迫使筛箱振动，该系列筛机为坐式安装，筛面倾角的调整可通过改变昙花制作位置高度来实现。

主要适用于物料的快速分级，工作时物料在作抛物运动的同时，细小的物料有效地透过筛网，粗大的物料继续向前输送，从而达到筛分的目的。

二、主要特点和用途该机是河南太行振动机械股份有限公司80年代参与国内外引进样机，在有关科员的帮助下设计而成，经过几十年的实践.改进.技术已相当成熟。

其主要性能与其他振动设备相比，具有显著的优越性。

该机适用于矿山、冶金、煤炭、化工、火电、建材等行业的大中小颗粒物料的筛分作业。

具有效力高、磨损小、噪音低，寿命长，防污染，经济方便，节能美观等特点。

三、振动筛的结构与使用该设备由筛箱、激振器、软连接、筛底座、支承弹簧、电机及电机支架、行走部分等部件组成。

使用与维修：a.筛子正常运行后，连续4小时后，将各部位连接螺栓重新紧固一次，以后再反复进行2~3次。

b.定期检查易损件磨损情况，并及时维修和更换。

（对已损坏或失去弹性的减震弹簧应及时更换。

筛网发生松裂或磨损时，应及时紧固或更换。

c.发生其他异常或噪音过大，停机检查处理。

d.为满足不同的物料筛分，可适当调节振源偏心块角度，从而获得最佳筛分效果。

e.振源地调整、使用与维护，请参照“振源说明书”。

f.带料运行时，整个筛面均匀布料，否则，则调整给料点。

四、维护保养与定修周期维护保养：运转前的维护工作：检查各运动部件否转动灵活，先用手转几转；检查各连接处是否连接牢固；检查各润滑系统是否流畅无阻，有足够的润滑油；筛网必须压紧，不能产生松动；运转中的注意事项：在工作中如发现筛孔堵塞，可用木棍敲击筛网消除；筛网破损或钢丝有断裂应立即停车更换；注意观察筛箱有无摇摆现象，各部件有无过大的振动和噪音，发现问题应及时处理；轴承温升不超过40度，最高不超过80度。

轴承润滑剂用黄油干油（冬季加入25%的机油），每7—10天加油一次，轴承必须每3个月清扫一次，清除废油，更换新油。

直线型振动筛使用说明书沧州市华油飞达有限公司用户须知操作和维修振动筛前，必须首先阅读本使用手册，以及相关的钻采设备操作的相关规定，并正确的安装、使用和维修。

因用户操作不当所引起的事故、机器故障所造成的损失，厂家不承担相关责任。

易损件的更换须符合供货方的要求，因使用不配套产品所引起的机器故障，厂家不承担相关责任。

由于设计改进、特殊定货等原因，出厂产品可能存在与本手册存在细微的差异，请查阅相关随机文件。

目录一. 概述二. 型号、规格、主要尺寸三. 主要技术参数四. 结构及特点五. 工作原理及性能比较六. 运输、安装与调试七. 安全注意事项八. 维护保养九. 电气控制十. 常见故障及排除十一. 订货须知附录1：易损件清单附录2：发货清单一概述在钻井过程中，井底产生的岩屑由钻井液带到地面，要求将岩屑及时从钻井液中清除掉。

振动筛是钻井设备必备的几种清除岩屑的设备之一。

如果振动筛不能正常工作，那么后续的固控设备（旋流器、离心机等）将很难正常工作。

钻井液振动筛是固控系统中的关键设备。

我公司生产的HG320A型直线型振动筛是一种用于处理钻井液固相颗粒的专用设备。

该振动筛是在综合国内外振动筛优点的基础上，精心设计，精工制造，适用于各类泥浆净化系统的配套，对于清除钻井液中固相颗粒有非常理想的效果。

HG320A型直线型振动筛主要特点是有极好的运移性，能极好的适应钻井作业频繁移动的特点，同时安装简单，筛网更换方便，操作简便，工作性能优良，大大的降低日常工作量，同时又能保证钻井液处理后固相颗粒达到后续设备的要求，对整个钻井系统的稳定工作提供充足的保证。

二型式、规格、主要尺寸2.1 结构型式单筛，双联筛，三联筛2.2 筛网规格筛网目数：20-200筛网面积：1250×630mm2.3 筛网型式楔块固定2.4技术参数三结构及特点3.1主要结构HG320A型直线振动筛采用双激振电机自同步原理，通过激振力的合成形成直线运动轨迹。
