YK系列振动筛说明书

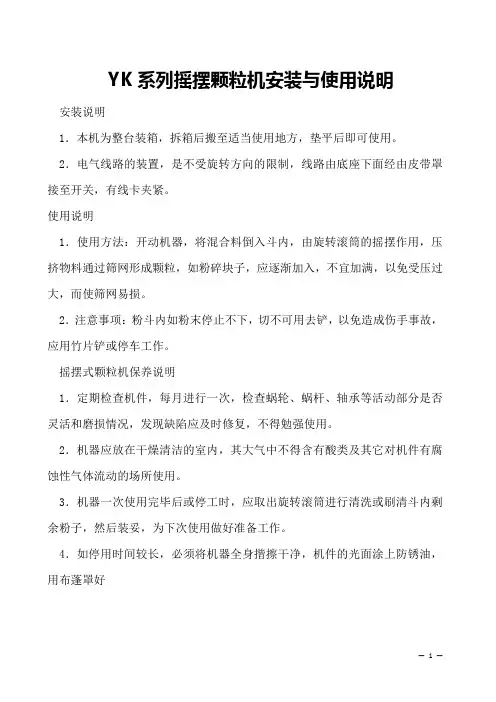

YK系列摇摆颗粒机安装与使用说明安装说明
1．本机为整台装箱，拆箱后搬至适当使用地方，垫平后即可使用。

2．电气线路的装置，是不受旋转方向的限制，线路由底座下面经由皮带罩接至开关，有线卡夹紧。

使用说明
1．使用方法：开动机器，将混合料倒入斗内，由旋转滚筒的摇摆作用，压挤物料通过筛网形成颗粒，如粉碎块子，应逐渐加入，不宜加满，以免受压过大，而使筛网易损。

2．注意事项：粉斗内如粉末停止不下，切不可用去铲，以免造成伤手事故，应用竹片铲或停车工作。

摇摆式颗粒机保养说明
1．定期检查机件，每月进行一次，检查蜗轮、蜗杆、轴承等活动部分是否灵活和磨损情况，发现缺陷应及时修复，不得勉强使用。

2．机器应放在干燥清洁的室内，其大气中不得含有酸类及其它对机件有腐蚀性气体流动的场所使用。

3．机器一次使用完毕后或停工时，应取出旋转滚筒进行清洗或刷清斗内剩余粉子，然后装妥，为下次使用做好准备工作。

4．如停用时间较长，必须将机器全身揩擦干净，机件的光面涂上防锈油，用布蓬罩好
—1 —。

振动筛操作说明【振动筛操作说明】操作说明一：振动筛的结构与组成振动筛由进料口、出料口、振动发生器、筛体以及支架等部分组成。

其中，进料口用于投入被筛物料，出料口用于收集通过筛网的物料。

振动发生器能够产生一定的振动频率和振幅，传递给筛体以实现筛分功能。

操作说明二：设备运行前的准备工作1. 检查设备是否处于正常工作状态，是否有异常声音或震动。

2. 检查筛网的状况，确保其没有损坏或堵塞。

3. 检查振动发生器的电源连接是否稳固。

操作说明三：启动振动筛1. 打开振动筛的电源开关，确保电源接通。

2. 调节振动发生器的工作频率和振幅，根据筛选物料的特性进行设置。

3. 带动电机通过皮带驱动振动发生器，产生振动力。

操作说明四：进行筛分操作1. 将待筛物料均匀地投入进料口，避免过量或不均匀的投料。

2. 根据需要，可以根据物料的特性选择相应的筛网规格。

3. 振动筛开始工作后，物料会在振动力的作用下向前移动，较大颗粒物料被阻挡在筛网上，而较小颗粒的物料则通过筛网。

4. 筛分过程中可以根据需要调整振动力的频率和振幅。

操作说明五：维护与清洁1. 每天工作结束后，应关闭振动筛的电源开关。

2. 清理筛网上的堵塞物料，确保筛孔通畅。

3. 定期检查振动发生器的工作状态，如发现异常应及时维修或更换。

操作说明六：安全注意事项1. 操作前应穿戴好符合规范的劳动防护用品。

2. 切勿将手或工具伸入正在运行的振动筛内。

3. 操作时要保持严谨和谨慎，防止发生意外。

4. 若发现设备有异常状态或故障，应及时停止操作并通知维修人员。

总结：振动筛作为一种常用的筛分设备，在工业生产中具有广泛的应用。

正确操作振动筛，能够保障其正常工作，提高生产效率。

本操作说明详细介绍了振动筛的结构与组成、设备运行前的准备工作、启动振动筛、筛分操作、维护与清洁以及安全注意事项。

希望能够对使用振动筛的操作者提供帮助，确保工作安全和设备的正常运行。

振动筛使用说明书（由衷地感谢您使用我单位的振动筛，在使用前请详细阅读本说明书，正确地掌握该产品的使用方法，充分利用它的优越性，并将说明书保存好，以备查阅）目录设备用途： (3)设备特点： (3)设备工作原理： (3)结构及特点： (3)设备安装前检查： (4)设备安装： (4)开机前准备： (5)振动电机（振动力）的调整： (7)驱动部分润滑： (7)使用与维护： (8)各部位检修周期表： (9)简单的故障检查及排除： (9)特殊情况的处理： (10)设备使用后应做工作： (10)设备用途：振动筛适用于化工、医药、建筑、冶金、粮食、化肥等行业的干式粉状或颗粒状物料的筛分。

设备特点：本筛机具有以下特点：筛分精度高、结构简单、维修方便、能耗少、噪音小。

设备工作原理：本筛机是利用振动电机激振的原理，当两台电机作同步反向旋转时，筛体的运动轨迹为一直线。

原料从给料机均匀地进入筛机，在筛面上被抛起，同时向前运动，通过多层筛板产出数种产品，分别从各自的出料口排除，完成对原料的筛分。

结构及特点:一、筛机机构1、本筛机的筛箱及底座均为钢板和型材焊接而成，其中部分组件为高强度螺栓连接，整体刚度好，牢固可靠。

2、筛体（振动部分）由减振弹簧支撑于下底座支腿上，隔振效果较好。

设备安装前检查：1、包装是否完整无损，有无受潮现象；2、电机在运输过程中有无变形损坏，零件是否齐全，紧固件有无松动。

3、电机铭牌数据是否符合要求；4、用500V兆欧表检查定子绕组对地绝缘电阻不得小于20兆欧，否则应对定子绕组进行干燥处理，干燥处理时温度要均匀，不得超过120℃。

设备安装：1、将机器置于平整坚实的水平地面（混凝土或钢结构地面），穿入地脚螺栓（基础螺栓用户自备），紧固。

2、安装筛体时，底座支腿与水平面垂直。

减震弹簧套在上下弹簧座内，弹簧应完全进入弹簧圈内，保证垂直，不得扭歪。

3、振动筛周围留有50-100MM的距离，筛机的振动部分不得与机外其他物体有任何刚性连接或接触。

振动筛使用方法说明书1. 概述振动筛是一种常用的粉状物料筛分设备，广泛应用于矿山、建筑材料、化工、冶金等行业。

本说明书旨在介绍振动筛的使用方法，以帮助用户正确操作和维护设备，实现高效筛分。

2. 设备组成振动筛主要由以下几部分组成：2.1 筛箱：筛箱是振动筛的主要组成部分，通常采用钢板焊接而成，具有足够的强度和刚性。

筛箱内设有多层筛网，用于分离物料。

2.2 振动器：振动器是振动筛的动力源，通常采用振动电机或振动器组件。

振动器通过产生振动力使筛箱进行振动，促进物料在筛面上的筛分。

2.3 悬挂装置：悬挂装置用于连接振动筛的筛箱和振动器，使振动能够顺利传递到筛箱。

2.4 弹簧支撑：振动筛底部设有弹簧支撑系统，用于减震和支撑筛箱。

3. 使用前的准备在操作振动筛之前，需要进行以下准备工作：3.1 检查设备：检查振动筛的各部件是否完好，如有破损或松动现象应及时进行修理或紧固。

3.2 筛网选择：根据物料的特性和筛分要求选择合适的筛网，确保能够达到预期的筛分效果。

3.3 维护润滑：检查振动筛的润滑情况，确保各轴承和齿轮等零部件充足润滑。

4. 操作步骤按照以下步骤正确操作振动筛：4.1 启动设备：先确保振动筛处于停止状态，然后按下启动按钮，逐步提高振动力，使设备平稳启动。

4.2 物料投入：将待筛物料均匀投入到筛箱上部，避免过量或不均匀投料。

4.3 调整振动力：根据物料的特性和筛分要求，适当调整振动力的大小和方向，以达到最佳的筛分效果。

4.4 监控筛分过程：观察物料在筛分过程中的情况，如发现堵料、漏筛或筛分效果不佳等异常情况，应及时进行处理。

4.5 停止设备：当筛分工作完成或需要暂停时，先降低振动力，再停止振动筛。

注意等待设备完全停止后再进行下一步操作。

5. 维护保养振动筛的维护保养对于设备的正常运行和使用寿命具有重要意义。

以下是一些常见的维护保养事项：5.1 清洁筛面：定期清洁筛面，防止物料积聚和粘结，影响筛分效果。

振动筛说明书杨爱明一、.工作原理：振动器安装在筛箱侧板上，并由电动机驱动通过联轴器旋转产生离心惯性力，迫使筛箱振动，该系列筛机为坐式安装，筛面倾角的调整可通过改变昙花制作位置高度来实现。

主要适用于物料的快速分级，工作时物料在作抛物运动的同时，细小的物料有效地透过筛网，粗大的物料继续向前输送，从而达到筛分的目的。

二、主要特点和用途该机是河南太行振动机械股份有限公司80年代参与国内外引进样机，在有关科员的帮助下设计而成，经过几十年的实践.改进.技术已相当成熟。

其主要性能与其他振动设备相比，具有显著的优越性。

该机适用于矿山、冶金、煤炭、化工、火电、建材等行业的大中小颗粒物料的筛分作业。

具有效力高、磨损小、噪音低，寿命长，防污染，经济方便，节能美观等特点。

三、振动筛的结构与使用该设备由筛箱、激振器、软连接、筛底座、支承弹簧、电机及电机支架、行走部分等部件组成。

使用与维修：a.筛子正常运行后，连续4小时后，将各部位连接螺栓重新紧固一次，以后再反复进行2~3次。

b.定期检查易损件磨损情况，并及时维修和更换。

（对已损坏或失去弹性的减震弹簧应及时更换。

筛网发生松裂或磨损时，应及时紧固或更换。

c.发生其他异常或噪音过大，停机检查处理。

d.为满足不同的物料筛分，可适当调节振源偏心块角度，从而获得最佳筛分效果。

e.振源地调整、使用与维护，请参照“振源说明书”。

f.带料运行时，整个筛面均匀布料，否则，则调整给料点。

四、维护保养与定修周期维护保养：运转前的维护工作：检查各运动部件否转动灵活，先用手转几转；检查各连接处是否连接牢固；检查各润滑系统是否流畅无阻，有足够的润滑油；筛网必须压紧，不能产生松动；运转中的注意事项：在工作中如发现筛孔堵塞，可用木棍敲击筛网消除；筛网破损或钢丝有断裂应立即停车更换；注意观察筛箱有无摇摆现象，各部件有无过大的振动和噪音，发现问题应及时处理；轴承温升不超过40度，最高不超过80度。

轴承润滑剂用黄油干油（冬季加入25%的机油），每7—10天加油一次，轴承必须每3个月清扫一次，清除废油，更换新油。

直线型振动筛使用说明书沧州市华油飞达有限公司用户须知操作和维修振动筛前，必须首先阅读本使用手册，以及相关的钻采设备操作的相关规定，并正确的安装、使用和维修。

因用户操作不当所引起的事故、机器故障所造成的损失，厂家不承担相关责任。

易损件的更换须符合供货方的要求，因使用不配套产品所引起的机器故障，厂家不承担相关责任。

由于设计改进、特殊定货等原因，出厂产品可能存在与本手册存在细微的差异，请查阅相关随机文件。

目录一. 概述二. 型号、规格、主要尺寸三. 主要技术参数四. 结构及特点五. 工作原理及性能比较六. 运输、安装与调试七. 安全注意事项八. 维护保养九. 电气控制十. 常见故障及排除十一. 订货须知附录1：易损件清单附录2：发货清单一概述在钻井过程中，井底产生的岩屑由钻井液带到地面，要求将岩屑及时从钻井液中清除掉。

振动筛是钻井设备必备的几种清除岩屑的设备之一。

如果振动筛不能正常工作，那么后续的固控设备（旋流器、离心机等）将很难正常工作。

钻井液振动筛是固控系统中的关键设备。

我公司生产的HG320A型直线型振动筛是一种用于处理钻井液固相颗粒的专用设备。

该振动筛是在综合国内外振动筛优点的基础上，精心设计，精工制造，适用于各类泥浆净化系统的配套，对于清除钻井液中固相颗粒有非常理想的效果。

HG320A型直线型振动筛主要特点是有极好的运移性，能极好的适应钻井作业频繁移动的特点，同时安装简单，筛网更换方便，操作简便，工作性能优良，大大的降低日常工作量，同时又能保证钻井液处理后固相颗粒达到后续设备的要求，对整个钻井系统的稳定工作提供充足的保证。

二型式、规格、主要尺寸2.1 结构型式单筛，双联筛，三联筛2.2 筛网规格筛网目数：20-200筛网面积：1250×630mm2.3 筛网型式楔块固定2.4技术参数三结构及特点3.1主要结构HG320A型直线振动筛采用双激振电机自同步原理，通过激振力的合成形成直线运动轨迹。

振动筛操作手册1. 简介本操作手册旨在提供有关振动筛的使用和维护的详细指导。

振动筛是一种常用于分离和筛选颗粒状材料的设备，广泛应用于矿石加工、建筑材料、化工等行业。

2. 设备安装- 确保振动筛的基础牢固、平整，并符合相关安全要求。

- 根据振动筛的尺寸和重量，选择适当的起重设备进行安装。

- 关注设备的电源供应和接地，确保符合安全标准。

- 安装完毕后，进行设备检查和调试，确保一切正常运作。

3. 操作步骤1. 打开振动筛的电源开关，确保电源供应正常。

2. 将要筛选的物料均匀地放置在振动筛上。

3. 调节振动筛的振动频率和振动幅度，以适应不同物料的筛选要求。

4. 观察筛选效果，根据需要调整振动筛的工作参数，以达到满意的筛选效果。

5. 筛选结束后，关闭振动筛的电源开关，停止振动运作。

4. 维护保养- 定期清理振动筛内的物料残留，防止堵塞和影响筛选效果。

- 检查振动筛的筛网是否损坏或磨损严重，如有问题及时更换。

- 关注振动筛的电动机和传动装置的工作状态，确保运转平稳。

- 定期检查振动筛的密封件是否完好，如发现磨损或老化，及时更换。

- 注意定期校准振动筛的工作参数，确保其正常运行。

5. 安全注意事项- 操作振动筛时，应正确佩戴个人防护设备，如安全帽、眼镜等。

- 在操作过程中，严禁将手部或其他物体放入振动筛内部。

- 遇到异常情况或设备故障，应立即停止使用，并及时联系维修人员。

- 在进行维护和保养时，必须切断电源并锁定能源开关，以确保操作人员的安全。

本操作手册提供了振动筛的基本操作步骤和维护保养指南，但具体的操作和维护应根据实际情况和设备说明书进行。

务必遵守相关安全规定，以确保操作人员的安全和设备的正常运行。

目录一、前言 (2)二、安全 (3)2.1 振动筛警告标志 (3)2.2 基本安全事项 (4)2.3 设备安全 (4)2.4 个人安全 (4)2.5 电气安全 (4)三、概述 (5)3.1 型号及其含义 (5)3.2 工作原理及传动系统 (6)3.3 结构特点 (7)3.4 结构及各部件名称 (8)四、备件 (11)4.1 本公司主要备品备件名称 (11)4.2 激振器主要组件 (12)4.3 NJ 激振器主要组件 (13)五、安装 (14)5.1 筛网的安装 (14)5.2 激振器安装 (14)5.3 橡胶弹簧的安装 (15)5.4 同步带的安装 (15)5.5 筛分机安装 (15)六、操作 (17)6.1 试运行 (17)6.2 操作 (17)七、维护 (18)7.1 日常维护 (18)7.2 激振器维护 (18)7.3 润滑 (18)八、故障排除 (21)8.1 检测维护步骤 (21)8.2 检修表 (21)九、附件 (25)本说明书旨在帮助用户及操作者正确地使用南昌矿山机械有限公司振动筛设备。

它涉及与安全、设备的正确操作等有关的重要参考说明。

严格遵照本说明书的说明有助于避免可能发生的危险，降低修复费用，缩短停车时间，并可提高设备的可靠性。

从事与本设备相关工作的每个人员都必须阅读并遵守本说明书，尤其是下列人员：--各项操作人员，包括安装、开车、操作、应用工程、物料装卸、现场劳力、环保工程和安全部门等人员；--维护保养，包括检查及修理人员； --运输、材料装卸和扣索人员。

各项操作人员应有相应资质，否则不能进行与设备有关的操作，在设备安装处必须妥善保存一本说明书，以便操作人员在需要时随手查阅。

特别提示：1、本公司振动筛总图（含地基）均为左装型式，用户设备为右装时只需将左装地基对称制作即可；2、本公司振动筛总图中所标重量为参考重量，实际重量因筛网材质、结构不同而有所差异；3、本公司振动筛总图中所标处理量上限按理想工况计算所得，用户在实际选用中应结合具体工况加以调整；4、为使用户获得最新版本的技术数据，用户选型后应立即向本公司技术部门索取相关资料。

振动筛分机使用方法说明书一、引言振动筛分机是一种常用的筛分设备，广泛应用于工业生产中的物料筛分和分级工作。

本说明书旨在为用户提供关于振动筛分机的使用方法和操作指南，以保证设备的正常运行和提高工作效率。

二、设备介绍振动筛分机由机体、筛网、振动器和驱动装置等组件构成。

机体是设备的主要部分，其中安装有筛网，用于筛分目标物料。

振动器通过驱动装置产生振动力，使物料在筛网上进行筛分操作。

三、安装与调试1. 在选择安装地点时，应确保地面平整稳固，并且能够承受振动筛分机的重量和振动力。

2. 按照设备图纸和相关规定，正确安装振动筛分机的各个组件。

3. 进行电气连接，确保电源与设备匹配，并按照电气图纸连接线路。

4. 进行机体合理位置调整，使之达到最佳筛分效果。

5. 连接驱动装置，并确保装置正常运转。

四、操作与使用1. 启动前检查：每次使用振动筛分机前，应进行必要的检查。

检查振动器和驱动装置是否正常运转，检查筛网是否损坏或堵塞。

2. 启动设备：按照操作面板上的启动按钮，启动振动筛分机。

确认设备正常工作后，可以进行物料的投入。

3. 物料投入：将需要筛分的物料均匀地投入到振动筛分机的进料口，并控制物料投入量，以免超过设备工作范围。

4. 调整振动力：通过调整振动力的大小，可以控制物料在筛网上的运动速度和筛分效果。

根据实际需要，采用适当的振动力进行调整。

5. 监控筛分效果：定期观察筛分效果，确保物料筛选合格。

如发现筛分不良或堵塞等情况，应及时进行处理。

6. 停止与保养：停止振动筛分机时，应按照操作面板上的停止按钮进行操作。

每次使用结束后，对设备进行必要的清洁和保养，以延长设备的使用寿命。

五、安全注意事项1. 操作前应熟悉设备的使用方法和操作规程，根据说明书正确操作。

2. 使用时应戴好防护用具，确保人身安全。

3. 操作过程中及时发现设备异常情况，应及时停止使用，并进行故障检修。

4. 设备维护和保养应由专业人员进行，不得随意更换、拆卸设备部件。

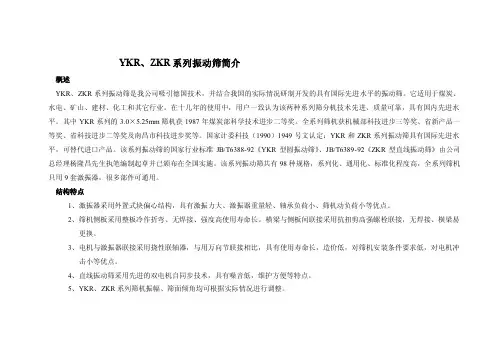

YKR、ZKR系列振动筛简介概述YKR、ZKR系列振动筛是我公司吸引德国技术，并结合我国的实际情况研制开发的具有国际先进水平的振动筛。

它适用于煤炭、水电、矿山、建材、化工和其它行业。

在十几年的使用中，用户一致认为该两种系列筛分机技术先进、质量可靠，具有国内先进水平。

其中YKR系列的3.0×5.25mm筛机获1987年煤炭部科学技术进步二等奖。

全系列筛机获机械部科技进步三等奖、省新产品一等奖、省科技进步二等奖及南昌市科技进步奖等。

国家计委科技（1990）1949号文认定：YKR和ZKR系列振动筛具有国际先进水平，可替代进口产品。

该系列振动筛的国家行业标准JB/T6388-92《YKR型圆振动筛》、JB/T6389-92《ZKR型直线振动筛》由公司总经理杨隆昌先生执笔编制起草并已颁布在全国实施。

该系列振动筛共有98种规格，系列化、通用化、标准化程度高，全系列筛机只用9套激振器，很多部件可通用。

结构特点1、激振器采用外置式块偏心结构，具有激振力大、激振器重量轻、轴承负荷小、筛机动负荷小等优点。

2、筛机侧板采用整板冷作折弯、无焊接、强度高使用寿命长。

横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。

3、电机与激振器联接采用挠性联轴器，与用万向节联接相比，具有使用寿命长，造价低，对筛机安装条件要求低，对电机冲击小等优点。

4、直线振动筛采用先进的双电机自同步技术，具有噪音低，维护方便等特点。

5、YKR、ZKR系列筛机振幅、筛面倾角均可根据实际情况进行调整。

6、筛机支撑采用橡胶弹簧，其与金属弹簧相比，具有使用寿命长、耐腐蚀，运行平稳、噪声音低、对地基冲击小等优点。

7、圆振动筛激振器在重心上方，筛机两端运动轨迹为椭圆，在入料端椭圆长轴与筛面之间的夹角为锐角，使物料快速均匀流动，在出料端椭圆长轴与筛面之间的夹角为钝角，使物料缓速均匀的流也，整个筛面物料形成等厚筛分，处理能力和筛分效率大为提高。

yk1530振动筛yk1530振动筛简介YK系列振动筛筛箱运动轨迹为圆，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

该系列筛分机箱运动轨迹为圆，根据用途有轻型和重型之分，筛机筛面有单层和双层两种结构形式，可应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级。

YK系列振动筛引进国外技术制造，具有筛分效率高、结构科学合理、整机强度和刚度高以及运行平稳、坚固耐用、噪音低、维修方便等特点。

根据不同需求，该系列筛机可选配金属丝编织网、棒条、铸造、焊接、冲孔等多种形式的筛面，以满足不同行业需求。

yk1530振动筛原理电动机经三角带使激振器偏心块产生高速旋转。

运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

筛面做圆形旋转振动，进入到筛箱筛面上的物料会在筛箱及筛面的振动作用下，出现连续跳跃或抛掷运动，在不断震动前移的过程中颗粒小于筛孔大小的颗粒会被逐渐松散分离出来圆振动筛，从而实现物料分级。

根据实际的生产过需要，可单独使用一层筛网，也可多层筛网同时使用 yk1530圆振动筛，进而达到多重物料筛选分级，提高了圆振动筛的工作效率。

该系列筛主要由筛箱、筛网、振动器及减振弹簧等组成。

振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。

该系列筛机为座式安装。

筛面倾角的调整可通过改变弹簧支座位置高度来实现。

电动机可安装在筛框的左侧，出可安装在筛框的右侧。

yk1530振动筛特点1、筛分频率高、振幅小、效率高；2、技术先进、整个筛面长宽比大、筛面高频振动，是一般矿用振动筛设备振动强度的2.5~4倍，不易堵塞筛孔；3、筛面自清洗能力强，筛分效率高，处理能力大，对物料的含水率要求低，适用于各种工况下细颗粒物料的筛分；4、该设备外形结构尺寸紧凑、布置所需面积小，便于砂石料生产系统工程集中管理；5、采用块偏心作为激振力，激振力强；6、对设备基础要求低，设备工作振动原理为筛网振动，筛箱基本不动，产生的动载荷对地基扰动性几乎可以忽略，对场地地质条件要求较低运行成本低、节省生产投资。

YK圆振动筛技术协议就贵公司定购设备事宜及所涉及的技术问题进行了友好协商，需、供双方达成共识，形成以下协议条款：一、总则1设备用途。

2本协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本协议书和有关最新工业标准的成熟优质产品。

3在签定合同之后，需方保留对本协议书提出补充要求和修改的权力，供方应允诺予以配合。

如提出修改，具体项目和条件由需、供双方商定。

4本协议所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。

5本协议作为订货合同的技术附件，与合同具有同等法律效力。

6本协议所使用的标准以现行国家标准/IEC标准，如不一致时，按较高标准执行。

二、供货范围：三、设备制造采用技术标准1供方使用最新颁布执行的行业标准：2供方提供产品遵循的主要标准：3其他国家和行业标准：四、设备运行环境条件1电源380V±10% 50±1Hz 三相2气源≥0.70Mpa 气源耗量m3/h3环境温度：-10℃～+40℃保证正常工作4相对湿度：日平均相对湿度最大％五、技术要求1 主要技术参数：筛面：1层面积：12.96平方米倾角：15度筛板：棒条筛板处理量：0-900 T/h设备总功率：30KW设备预计总重：13吨2外型技术参数：3关键配4 设备喷涂颜色灰5 设备备品备件待定六、技术文件（供方提供的全套成品图纸及技术文件3套）1 装箱清单2 机械使用说明书，包括设备总图、设备基础图、设备易损件图、设备安装操作指南、维护维修图册、关键配套件样本及使用说明书等。

3圆振动筛使用说明书。

4产品合格证明、产品出厂试验报告图册、图例说明等。

5、供方提供CAD电子版一份。

七、交付进度合同生效后30天将全部设备交付需方生产工厂。

八、包装、运输和储存1包装1.1 设备应分类装箱并应遵循适于运输、便于现场卸货、安装和查找的原则。

1.2 包装箱外壁应有明显的文字说明，如设备名称，用途及运输储存安全注意事项等。

振动筛的使用指南说明书一、引言振动筛是一种常见的固体筛分设备，广泛应用于颗粒物料的精细筛分过程。

本说明书将详细介绍振动筛的结构、工作原理以及使用方法，帮助用户正确操作和维护振动筛，提高筛分效果。

二、振动筛的结构和工作原理振动筛主要由筛箱、振动器、筛网、减振弹簧等组成。

筛箱为一个具有一定倾斜度的长方体结构，上部安装有振动器，通过振动器的激振，使物料在筛箱上产生振动运动。

物料从上部进料口进入筛箱，由于筛箱的倾斜度和振动力的作用，物料逐渐向下运动，通过筛网进行筛分，较细的颗粒通过筛网，较大的颗粒则被挡在筛网上，并顺着筛箱的倾斜度向下输送。

三、振动筛的使用方法1. 设备安装（1）选择平整的基础，确保基础的稳定性。

（2）根据设备尺寸和重量，选用合适的起重设备进行吊装，并安装在基础上。

（3）连接好电源线和控制线，检查设备的接地情况是否良好。

2. 设备调试（1）启动前检查设备的紧固情况，确保各部件固定可靠。

（2）先空运转5-10分钟，检查设备运转是否正常，无异常震动或噪音。

（3）然后进行带物料的运转测试，调节振动力与振动频率，使物料顺利通过筛分。

3. 筛分操作（1）根据物料的性质和要求，选择合适的筛网规格。

（2）将物料均匀地均匀地铺在振动筛上，避免物料过多或不均匀引起堵塞。

（3）启动振动筛设备，并根据筛分效果和要求适时调整振动力和振动频率。

（4）根据需要，可以设置筛分时间或运行周期，自动停止设备。

四、振动筛的维护保养1. 日常维护（1）定期清理筛箱和筛网，防止物料残留。

（2）检查振动器和减振弹簧的紧固情况，确保无松动。

（3）保持设备的干燥清洁，防止腐蚀和积尘。

2. 定期保养（1）根据设备使用情况，定期更换损坏或老化的筛网。

（2）检查振动器的工作状态，如有异常应及时进行维修或更换。

（3）检查减振弹簧的弹性，如有松弛或断裂应及时更换。

五、安全注意事项1. 操作人员在操作和维护设备时应穿戴好相关防护用具，避免触电和受伤。

圆振动筛一、概述河南天勤振动生产的圆振动筛圆振动筛是一种做圆形振动、多层数、高效新型振动筛。

圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

二、圆振动筛主要用途及使用条件本系列圆振动筛是指物料在网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。

适用行业化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理：废油、废水、染整废水、助剂、活性碳特点驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷；振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。

电动机安装在筛框的左侧，也可安装在筛框的右侧。

该系列筛机为座式安装。

筛面倾角的调整可通过改变弹簧支座位置高度来实现。

圆振动筛（振动筛）结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。

电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。

改变激振器偏心重，可获得不同振幅。

圆振动筛的主要优点：1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。

2、构造简单、拆换筛面方便。

性能特点：1.圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，使用维修方便。

YKR、ZKR系列振动筛简介概述YKR、ZKR系列振动筛是我公司吸引德国技术，并结合我国的实际情况研制开发的具有国际先进水平的振动筛。

它适用于煤炭、水电、矿山、建材、化工和其它行业。

在十几年的使用中，用户一致认为该两种系列筛分机技术先进、质量可靠，具有国内先进水平。

其中YKR系列的3.0×5.25mm筛机获1987年煤炭部科学技术进步二等奖。

全系列筛机获机械部科技进步三等奖、省新产品一等奖、省科技进步二等奖及南昌市科技进步奖等。

国家计委科技（1990）1949号文认定：YKR和ZKR系列振动筛具有国际先进水平，可替代进口产品。

该系列振动筛的国家行业标准JB/T6388-92《YKR型圆振动筛》、JB/T6389-92《ZKR型直线振动筛》由公司总经理杨隆昌先生执笔编制起草并已颁布在全国实施。

该系列振动筛共有98种规格，系列化、通用化、标准化程度高，全系列筛机只用9套激振器，很多部件可通用。

结构特点1、激振器采用外置式块偏心结构，具有激振力大、激振器重量轻、轴承负荷小、筛机动负荷小等优点。

2、筛机侧板采用整板冷作折弯、无焊接、强度高使用寿命长。

横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。

3、电机与激振器联接采用挠性联轴器，与用万向节联接相比，具有使用寿命长，造价低，对筛机安装条件要求低，对电机冲击小等优点。

4、直线振动筛采用先进的双电机自同步技术，具有噪音低，维护方便等特点。

5、YKR、ZKR系列筛机振幅、筛面倾角均可根据实际情况进行调整。

6、筛机支撑采用橡胶弹簧，其与金属弹簧相比，具有使用寿命长、耐腐蚀，运行平稳、噪声音低、对地基冲击小等优点。

7、圆振动筛激振器在重心上方，筛机两端运动轨迹为椭圆，在入料端椭圆长轴与筛面之间的夹角为锐角，使物料快速均匀流动，在出料端椭圆长轴与筛面之间的夹角为钝角，使物料缓速均匀的流也，整个筛面物料形成等厚筛分，处理能力和筛分效率大为提高。
