压力容器法兰、垫片、紧固件(NBT47020~47027-2012) 新标准 VS 旧标准

NB/T 47020~47027-2012〈压力容器法兰，垫片、紧固件〉1.NB/T 47020-2012压力容器法兰分类与技术条件●引用标准进行了更新●取消了法兰用材料Q235A和15MnVR●增加了长颈法兰用锻件材料14Cr1MO●长颈对焊法兰的尺寸作了进一步扩充●增加了垫片规格，与长颈对焊法兰系列规格相一致●Q235B钢板不得用作毒性程度为高度或极度危害介质的压力容器法兰●法兰用厚度大于50mm的Q245R、Q345R钢板应正火状态下使用●甲型、乙型法兰的法兰环与圆筒或短节的连接焊缝应全焊透，长颈法兰与圆筒的对接焊缝应全焊透●对长颈法兰当工作压力大于或等于0.8倍本标准中规定的最大允许工作压力时，法兰与圆角的对接焊缝必须100%射线检RTⅡ级合格●对甲型平焊法兰、乙型平焊法兰，法兰与圆筒或短节间的连接焊缝表面100%磁粉或渗透，检测Ⅰ级合格✧NB/T 47020-2012规定用作法兰钢板应符合GB 150-2011的规定。

✧Q235B，Q235C钢板用作容器法兰的限制。

1)钢的化学成分应符合GB/T 700-2006的规定，钢板的质保书中磷的含量P≤0.035%，硫的含量S≤0.035%的要求。

2)厚度等于大于6mm的钢板应进行冲击试验，结果应符合GB/T 700-2006的规定。

3)设计压力小于1.6MPa。

4)使用温度Q235B为20~300℃Q235C为0~300℃5)用作其他受压元件（除容器壳体外）Q235B为30mmQ235C为40mm6)Q235系列的钢板不得用于毒性程度为极度和高度危害的介质。

2.NB/T 47021-2012 甲型平焊法兰●引用标准进行了更新●材料牌号进行了相应的更新●将衬环平密封面的衬环尺寸D3增至尺寸D23.NB/T 47022-2012 乙型平焊法兰●引用标准进行了更新●材料牌号进行了相应的更新●将衬环平密封面的衬环外径尺寸D3增至D24. NB/T 47023-2012 长颈对焊法兰●引用标准进行了更新●材料牌号进行了相应的更新●将衬环平密封面的衬环外径尺寸D3增至D2●PN0.6MPa~2.5 MPa的法兰直径规格增至DN2600●PN4.0MPa的法兰直径规格增至DN2000●PN6.4MPa的法兰直径规格增至DN1200●相应增加了长颈法兰高度H的修正值5. NB/T 47024-2012 非金属软垫片●规范性引用文件进行了更新●增加了橡胶、聚四氟乙烯、柔性石墨等非金属软性垫片材料●修改部分技术要求●垫片的尺寸进行扩充非金属垫片的典型材料和代号6.NB/T 47025-2012 缠绕垫片●规范性引用文件进行了更新●取消了金属带的沸腾钢牌号●取消了金属带0Cr18Ni12Mo2Ti牌号，並对典型金属带牌号进行了更新●增加了填充带的材料“非石棉纤维”●增加了典型金属带材料和填充带材料的使用温度范围●垫片的尺寸进行扩充金属带的典型材料和代号填充带材料和代号a 不同种类的非石棉纤维带材料有不同的使用温度，按生产厂的规定垫片的结构型式和代号7.NB/T 47026-2012 金属包垫片●规范性引用文件进行增加和更新●对典型金属板材料牌号进行更新●增加了典型金属板材料的最高工作温度●增加了填充带材料的类型和最高工作温度●垫片的尺寸进行了扩充金属板材料标准和代号填充材料标准和最高工作温度8. NB/T 470027-2012 压力容器法兰用紧固件●规范性引用文件进行了更新●由螺柱扩充到紧固件●螺柱的尺寸进行扩充●增加了全螺纹螺柱●修改了部分技术要求●增加了检验、验收和包装要求●A型螺柱：无螺纹部分直径d2等于螺纹大经（公称直径）●B型螺柱：无螺纹部分直径d2等于螺纹小径●C型螺柱：为全螺纹螺柱●用于公称压力PN≥4.0MPa法兰的螺柱，应逐根按JB/T4730.4进行磁粉检测，Ⅱ级合格●合金钢紧固件应进行法兰处理●螺柱的材料有20，35，40MnB，40MnVB，40Cr，35CrMOA，25Cr2MOV A●与螺柱相匹配螺母材料有15,20,25,45,40Mn,30CrMOA，35CrMOA，25Cr2MOV A●螺母的厚度相当于Ⅱ级螺母的厚度。

等长双头螺柱标准JB4707-2000等长双头螺柱标准规定了压力容器法兰用等长双头螺柱的结构尺寸和技术要求.等长双头螺柱标准适用于JB/T4701-2000《甲型平焊法兰》、JB/T4702-2000《乙型平焊法兰》和JB/T4703-2000《长颈对焊法兰》用等长双头螺柱，也适用于其他非标准压力容器法兰用等长头螺柱等长双头螺柱的型试与尺寸（如图）等长双头螺柱材料标准的要求（如图）双头螺柱（bm=1.25d）（GB898-88）mm螺纹规格 d bm (公称) dst(公称)————bM5 6 max 516～22 25～50———，———10 16min 4.7M6 8 max 620～22 25～30 32～75———，———，———10 14 18min 5.7M8 10 max 820～22 25～30 32～90———，———，———12 16 22min 7.64M10 12 max 1025～28 25～30 40～120———，———，———-14 16 26min 9.64130----32M12 15 max 1225～30 32～40———，———-16 20min 11.57 45～120 130～180——-—，———-- 30 36(M14) 18max 14 30～35 38～45 ———，———- 18 25 min 13.5750～120 130～180 ——-—，———-- 34 40 M16 20max 16 30～38 40～55 ———，———- 20 30 min 15.5760～120 130～200 ——-—，———-- 38 44 (M18) 22max 18 35～40 45～60 ———，———- 22 35 min 17.5765～120 130～200 ——-—，———-- 42 48M20 25 max 20 35～40 45～60 ———，———-25 35min 19.48 70～120 130～200——-—，———-- 46 52(M22) 28max 22 40～45 50～70 ———，———- 30 40 min 21.4875～120 130～200 ——-—，———-- 50 56 M24 30max 24 45～52 55～75 ———，———- 30 45 min 23.4880～120 130～200 ——-—，———-- 54 60 (M27) 35max 27 50～60 65～85 ———，———- 35 50 min 26.4890～120 130～200 ——-—，———-- 60 66 M30 38 max 30 60～65 70～90 95～120———， -——-，———- 40 50 66min 29.48 130～200 210～250——--—， ———-- 72 85M36 45 max 36 65～75 80～110 120------， -------， ---45 60 78min 35.38 130～200 210～300——--—， ———-- 84 97公称长度 l 的系列 16、（18）、20、（22）、25、（28）、30、（32）、35、（38）、 40～100（5进位）、100～260（10进位）、280、300注：1、尽可能不采用括号内的规格。

我国的法兰标准体系中国的法兰标准大体分为管法兰标准和压力容器法兰标准。

常用管法兰标准有国家标准（GB)、化工行业标准（HG)、机械行业标准（JB)、石化行业标准（SH)以及船用法兰标准。

这些标准自成体系，有各自的温度压力表、密封面尺寸和接管尺寸，有的标准之间能够互换，有的标准之间相互之间互换性差，有些甚至不能配套使用。

强制性标准与推荐性标准在上世纪90年代中期之前，大多数国家标准和行业标准都没有区分强制性标准和推荐性标准。

后来根据标准化法开始区分强制性标准和推荐性标准。

强制性标准是在一定范围内通过法律、行政法规等强制性手段实施的标准。

具有法律属性。

强制性标准一经颁布，就必须执行。

否则，造成恶劣后果和重大损失的单位和个人，应承担法律责任，并受到经济制裁。

强制性标准是指保障人体健康和人身财产安全的标准，以及法律、行政法规强制执行的标准。

强制性标准可分为全文强制性和条款强制性两种形式:当标准的所有技术内容都需要强制性时，为全文强制性；当标准中的某些技术内容需要强制执行时，它是以强制性条文的形式出现的。

推荐性标准是指在生产和使用方面，通过经济手段或市场调节自愿采用的标准。

一旦被接受和采用，或被双方接受，推荐标准就成为各方必须共同遵守的技术依据，具有法律约束力。

我国现行的国家标准和工业法兰标准大多是推荐性标准。

我国法兰标准体系主要有四种。

国家法兰标准法兰标准实际上是指管法兰标准，更具体一点，是指钢制管法兰标准。

钢制管法兰国家标准，自1989年版实施以后，曾于2000年修订过一次，形成了GB/T 9112〜9124—2000钢制管法兰系列标准。

随者技术的不断发展和闰外标准的修订，我国也对2000年版标准进行了修改与完善，于2010年发布现行钢制管法兰系列标准GB/T 9112〜9124—2010，并于2011年10月起实施。

按现行标准《钢制管法兰类型与参数》GB/T 9112—2010的规定，国标钢制管法兰的类型分为两类，一类是PN标记法兰（即欧洲体系法兰或欧标法兰），在我国最为常用。

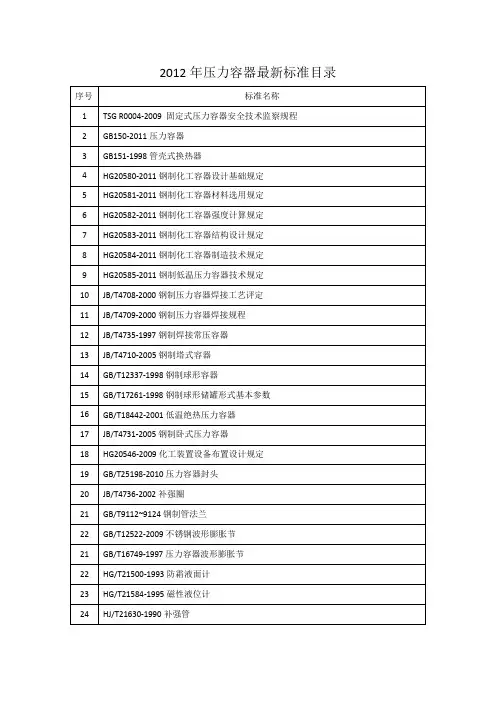

常用最新标准国家能源局发布标准：NB/T 47001-2009（JB/T4713)《钢制液化石油气卧式储罐型式与基本参数》；NB/T 47002.1～.4-2009（JB/T4733.1～.4)《压力容器用爆炸焊接复合板》；NB/T 47003.1～.2-2009（JB/T4735.1～.2)《钢制焊接常压容器固体料仓》；NB/T 47008-2010（JB/T4726)《承压设备用碳素钢和合金钢锻件定》；NB/T 47009-2010（JB/T4727)《低温承压设备用低合金钢锻件》；NB/T 47010-2010（JB/T4728)《承压设备用不锈钢和耐热钢锻件》；NB/T 47011-2010《鋯制压力容器及释义》；NB/T 47012-2010(JB/T 4750) 《制冷装置用压力容器》NB/T 47013-2010《承压设备无损检测第10部分-衍射时差法超声检测TOFD》；NB/T 47014-2011（JB/T4708)《承压设备焊接工艺评定》；NB/T 47015-2011（JB/T 4709）《压力容器焊接规程》；NB/T 47016-2011（JB/T 4744）《承压设备产品焊接试件的力学性能检验》；NB/T 47017-2011《压力容器视镜》；NB/T 47018.1～.7-2011（JB/T 4747）《承压设备用焊接材料订货技术条件》；NB/T 47019.1～.8-2011《锅炉热交换器用管订货技术条件》NB/T 47021-2012（JB/T4701)《甲型平焊法兰》NB/T 47022-2012（JB/T4702)《乙型平焊法兰》NB/T 47023-2012（JB/T4703)《甲型平焊法兰》NB/T 47024-2012（JB/T4704)《长颈对焊焊法兰》NB/T 47025-2012（JB/T4705)《非金属软垫片》NB/T 47026-2012（JB/T4706)《金属包垫片》NB/T 47027-2012（JB/T4707)《压力容器法兰用紧固件》NB/T 47028-2012《压力容器用镍及镍合金锻件》NB/T 47029-2012《压力容器用铝及铝合金锻件》压力容器材料标准碳素钢和低合金钢板■GB713《锅炉和压力容器用钢板》（Q245R、Q345R、Q370R…….）■GB3531《低温压力容器用低合金钢钢板》（16MnDR、15MnNiDR…….）■GB19189《压力容器用调质高强度钢板》（07MnMoVR………）高合金钢板■GB24511《承压设备用不锈钢钢板及钢带》S30408（06Cr19Ni10、0Cr18Ni9、304）S30403（022Cr19Ni10、00Cr19Ni10、304L）S31608（06Cr17Ni12Mo2、0Cr17Ni12Mo2、316）S31603（022Cr17Ni12Mo2、00Cr17Ni12Mo2、316L）……………碳素钢和低合金钢管GB/T8163《输送流体用无缝钢管》（10#、20#、Q345D）GB9948《石油裂化用无缝钢管》（10#、20#、12CrMo、15CrMo……）GB6479《高压化肥设备用无缝钢管》（20#、16Mn）GB5310《高压锅炉用无缝钢管》（12CrMoVG）高合金钢管GB13296《锅炉、热交换器用不锈钢无缝钢管》S30408（06Cr19Ni10、0Cr18Ni9、304）S30403（022Cr19Ni10、00Cr19Ni10、304L）S31608（06Cr17Ni12Mo2、0Cr17Ni12Mo2、316）S31603（022Cr17Ni12Mo2、00Cr17Ni12Mo2、316L）S32168（0Cr18Ni10Ti）S31668（0Cr18Ni12Mo2Ti）……………GB/T14976《流体输送用不锈钢无缝钢管》S30408（06Cr19Ni10、0Cr18Ni9、304）S30403（022Cr19Ni10、00Cr19Ni10、304L）S31608（06Cr17Ni12Mo2、0Cr17Ni12Mo2、316）S31603（022Cr17Ni12Mo2、00Cr17Ni12Mo2、316L）S32168（0Cr18Ni10Ti）S31668（0Cr18Ni12Mo2Ti）……………GB/T21833《奥氏体—铁素体型双相不锈钢无缝钢管》S21953、S22253、S22053…………GB/T12771《流体输送用不锈钢焊接钢管》S30408（06Cr19Ni10、0Cr18Ni9、304）S30403（022Cr19Ni10、00Cr19Ni10、304L）S31608（06Cr17Ni12Mo2、0Cr17Ni12Mo2、316）S31603（022Cr17Ni12Mo2、00Cr17Ni12Mo2、316L）S32168（0Cr18Ni10Ti）GB/T24593《锅炉和热交换器用奥氏体不锈钢焊接钢管》S30408（06Cr19Ni10、0Cr18Ni9、304）S30403（022Cr19Ni10、00Cr19Ni10、304L）S31608（06Cr17Ni12Mo2、0Cr17Ni12Mo2、316）S31603（022Cr17Ni12Mo2、00Cr17Ni12Mo2、316L）S32168（0Cr18Ni10Ti）GB/T21832《奥氏体—铁素体型双相不锈钢焊接钢管》S21953、S22253、S22053碳素钢和低合金钢锻件NB/T47008《承压设备用碳素钢和合金钢锻件》20#、35#、16Mn、20MnMo、35CrMo………NB/T47009《低温承压设备用低合金钢锻件》16MnD、20MnMoD、09MnNiD…………高合金钢锻件NB/T47010《承压设备用不锈钢和耐热钢锻件》S11306（0Cr13）S30408（06Cr19Ni10、0Cr18Ni9、304）S30403（022Cr19Ni10、00Cr19Ni10、304L）S31608（06Cr17Ni12Mo2、0Cr17Ni12Mo2、316）S31603（022Cr17Ni12Mo2、00Cr17Ni12Mo2、316L）…………碳素钢和低合金钢（螺柱、螺母）GB/T699《优质碳素结构钢》（20#、35#）GB/T3077《合金结构钢》（40Cr、30CrMoA、35CrMoA……)GB/T1221《耐热钢棒》（S45110）高合金钢（螺柱、螺母）GB/T1220《不锈钢棒》S30408（06Cr19Ni10、0Cr18Ni9、304）S31608（06Cr17Ni12Mo2、0Cr17Ni12Mo2、316）S31008（0Cr25Ni20）S32168（0Cr18Ni10Ti）S42020（2Cr12）检验、试验标准GB/T 228-2002《金属材料室温拉伸试验方法》GB/T 229-2007《金属材料夏比摆锤冲击试验方法》JB/T4730.1～.6《承压设备无损检测》零部件标准GB/T 25198-2010《压力容器封头》特种设备规范TSG Z0004-2007《特种设备制造、安装、改造、维修质量保证体系基本要求》TSG Z6001-2010《特种设备作业人员考核规则》TSG Z6002-2010《特种设备焊接操作人员考核细则》TSG R0004-2009《固定式压力容器安全技术监察规程》释义(第三版) TSG R0005-2011《移动式压力容器安全技术监察规程》GB 150.1～.4-2011《压力容器》。

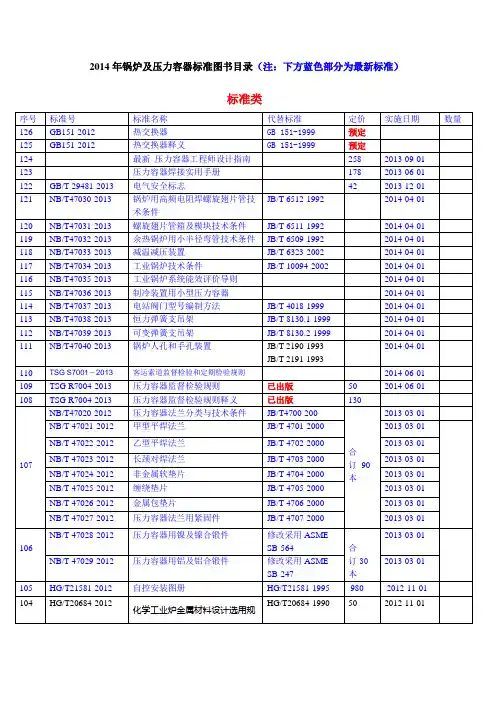

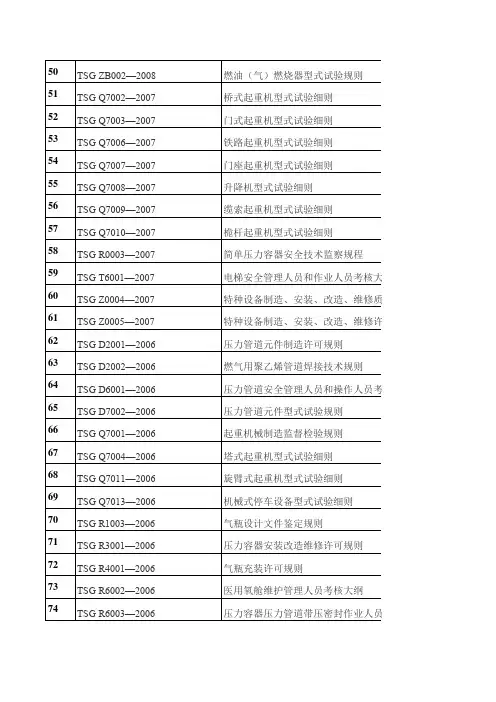

2014年锅炉及压力容器标准图书目录（注：下方蓝色部分为最新标准）标准类序号标准号标准名称代替标准定价实施日期数量126 GB151-2012 热交换器GB 151-1999预定125 GB151-2012 热交换器释义GB 151-1999预定124 最新压力容器工程师设计指南258 2013-09-01123 压力容器焊接实用手册178 2013-06-01122 GB/T 29481-2013 电气安全标志42 2013-12-01121 NB/T47030-2013 锅炉用高频电阻焊螺旋翅片管技术条件JB/T 6512-1992 2014-04-01120 NB/T47031-2013 螺旋翅片管箱及模块技术条件JB/T 6511-1992 2014-04-01119 NB/T47032-2013 余热锅炉用小半径弯管技术条件JB/T 6509-1992 2014-04-01118 NB/T47033-2013 减温减压装置JB/T 6323-2002 2014-04-01117 NB/T47034-2013 工业锅炉技术条件JB/T 10094-2002 2014-04-01116 NB/T47035-2013 工业锅炉系统能效评价导则2014-04-01115 NB/T47036-2013 制冷装置用小型压力容器2014-04-01114 NB/T47037-2013 电站阀门型号编制方法JB/T 4018-1999 2014-04-01113 NB/T47038-2013 恒力弹簧支吊架JB/T 8130.1-1999 2014-04-01112 NB/T47039-2013 可变弹簧支吊架JB/T 8130.2-1999 2014-04-01111 NB/T47040-2013锅炉人孔和手孔装置JB/T 2190-1993JB/T 2191-19932014-04-01110 TSG S7001－2013客运索道监督检验和定期检验规则2014-06-01109 TSG R7004-2013 压力容器监督检验规则已出版50 2014-06-01108 TSG R7004-2013 压力容器监督检验规则释义已出版130107NB/T47020-2012 压力容器法兰分类与技术条件JB/T4700-200合订90本2013-03-01 NB/T 47021-2012甲型平焊法兰JB/T 4701-2000 2013-03-01 NB/T 47022-2012 乙型平焊法兰JB/T 4702-2000 2013-03-01 NB/T 47023-2012 长颈对焊法兰JB/T 4703-2000 2013-03-01 NB/T 47024-2012 非金属软垫片JB/T 4704-2000 2013-03-01 NB/T 47025-2012缠绕垫片JB/T 4705-20002013-03-01 NB/T 47026-2012 金属包垫片JB/T 4706-2000 2013-03-01 NB/T 47027-2012压力容器法兰用紧固件JB/T 4707-20002013-03-01106NB/T 47028-2012压力容器用镍及镍合锻件修改采用ASMESB-564 合订30本2013-03-01NB/T 47029-2012 压力容器用铝及铝合锻件修改采用ASMESB-2472013-03-01105HG/T21581-2012自控安装图册HG/T21581-1995 980 2012-11-01 104HG/T20684-2012化学工业炉金属材料设计选用规定HG/T20684-1990502012-11-01 103HG/T20573-2012分散型控制系统工程设计规范HG/T20573-1995452012-11-01102HG/T20643-2012化工设备基础设计规定HG/T20643-1998552012-11-01 101 TSG G0001-2012锅炉安全技术监察规程50 2012-06-01 100 TSG G0001-2012锅炉安全技术监察规程释义99 2012-06-01 99 GB/T 29466-2012板式热交换器机组2013年第42号公告27 2013-07-0198 GB/T 29465-2012浮头式热交换器用外头盖侧法兰2013年第42号公告18 2013-07-0197 GB/T 29463.2-2012管壳式热交换器用垫片第2部分：缠绕式垫片2013年第42号公告18 2013-07-0196 GB/T 29463.3-2012管壳式热交换器用垫片第3部分：非金属软垫片2013年第42号公告16 2013-07-0195 GB/T 29463.1-2012管壳式热交换器用垫片第1部分：金属包垫片2013年第42号公告18 2013-07-0194 GB/T 753-2012电站锅炉蒸汽参数系列2013年第42号公告16 2013-07-0193 GB/T 18182-2012金属压力容器声发射检测及结果评价方法2013年第42号公告18 2013-07-0192 TSG D7001-2013压力管道元件制造监督检验规则22 2013-07-01 91 TSG R5002-2013压力容器使用管理规则32 2013-07-01 90 TSG R7001-2013压力容器定期检验规则70 2013-07-01 89 TSG Z6001－2013特种设备作业人员考核规则12 2013-06-01 88 TSG Z8001-2013特种设备无损检测人员考核规则30 2013-06-01 87 TSG Z8002－2013特种设备检验人员考核规则12 2013-06-01 86 GB150.1~150.4-2011《压力容器》问题解答及算列9085 TSG R7001-2013 压力容器定期检验规则释义8084 GB5117-2012非合金钢及细晶粒钢焊条30 2013-03-01 83 GB5118-2012热强钢焊条21 2013-03-01 82 GB983-2012不锈钢焊条21 2013-03-01 81 GB14976-2012流体输送用不锈钢无缝钢管21 2013-02-01 80 GB/T28712.1~6-2012热交换器型式与基本参数13179 GB/T28713.1~3-2012管壳式热交换器用强化传热元件4878 TCED41002-2012《化工设备图样技术要求》TCED41002-20009077 JB/T4710-2005 钢制塔式容器8076 JB/T4731-2005 钢制卧式容器6075 JB/T4712.1~4712.4-2007容器支座（合订本）10074 JB/T4732-1995 钢制压力容器-分析设计标准（2005年确认）135序号标准号标准名称单价（册）数量73GB 150.1~150.4-2011压力容器（代替：GB 150-1998钢制压力容器）200元72GB 150.1~150.4-2011压力容器释义120元71压力容器相关标准汇编第六版(上中下)上卷：230元中卷：235元下卷:225元690元/套70NB/T47014-2011NB/T47015-2011NB/T47016-2011承压设备焊接工艺评定（代替JB/T4708-2000）压力容器焊接规程（代替JB/T4709-2000）承压设备产品焊接试件的力学性能检验(代替JB/T4744-2000)150元NB/T47017-2011 压力容器视镜30元69NB/T47018.1~7-2011承压设备用焊接材料订货技术条件（代替：JB/T4747-2002）75元68NB/T47019.1~8-2011锅炉、热交换器用管订货技术条件100元67NB/T47001-2009NB/T47003.1-2009NB/T47003.2-2009钢制液化石油气卧式储罐形势与基本参数钢制焊接常压容器固体料仓（代替：JB/T4735.1~2-1997）175元66NB/T47004-2009NB/T47005-2009NB/T47006-2009板式热交换器（代替：JB/T4752）板式蒸发装置（代替：JB/T4753）铝制板翅式热交换器（代替：JB/T4754）135元65NB/T47007-2010空冷式热交换器（代替：JB/T4758）60元64NB/T47008-2010NB/T47009-2010NB/T47010-2010承压设备用碳素钢和合金钢锻件（代替JB/T4726）低温承压设备用低合金钢锻件（代替JB/T4727）承压设备用不锈钢和耐热钢锻件（代替JB/T4728）40元63NB/T47011-2010锆制压力容器及标准释义180元62NB/T47012-2010制冷装置用压力容器（代替JB/T4750）60元61NB/T47013-2010承压设备无损检测第十部分：衍射时差法超声检测（代替JB/T4730.10）35元60HG/T20580~20585-2011钢制化工容器280元59HG/T20592~20635-2009钢制管法兰、垫片、紧固件（2011年修订版）185元58HG/T20589-2011 化学工业炉受压元件强度计算规定（替代：HG/T20589-1996）65元57HG/T20553-2011 化工配管用无缝及焊接钢管尺寸选用系列（替代：HG 20553-1993 ）20元56HG/T21536-2011 化工工厂工业炉设计施工图内容深度统一规定（替55元代：HG/T21536-1992 ）55HG/T20653-2011 化工企业化学水处理设计技术规定（替30元代：HG/T20653-1998）54HG/T20680-2011锅炉房设计工艺计算规定（替代：HG/T20680-1990 ）138元53TSG R0004-2009固定式压力容器安全技术监察规程（修订版第二版）35元52TSG R0004-2009固定式压力容器安全技术监察规程释义（修85元订版第三版）51TSG Z0006-2009特种设备事故调查处理导则20元50TSG ZC001-2009 锅炉压力容器专用钢板（带）制造许可规则25元49TSG Z6002-2010特种设备焊接操作人员考核细则40元48GB/T25198—2010 压力容器封头（代替：JB/T4746-2002钢制压力容器54元用封头）47ASME 规范I 卷2010 动力锅炉建造规范390元46ASME 规范II 卷A 篇2010 版铁基材料700元45ASME 规范II 卷B 篇2010 版非铁基材料500元44ASME规范II 卷C 篇2010 版焊条、焊丝及填充材料600元43ASME 规范II 卷D 篇2010 版材料性能680元42ASME 规范IV 卷2010 版采暖锅炉建造规范390元41ASME 规范V 卷2010 版无损检测550元40ASME 规范VIII 卷12010 版压力容器建造规则650元39ASME 规范VIII 卷22010 版压力容器另一规则650元38ASME 规范VIII 卷3 2010 版高压容器建造另一规则450元37ASME 规范IX 卷2010 版焊接及钎焊、工艺、焊工、钎接工、焊接和钎490元接工评定标准36 ASME 规范XII 卷2010 版运输罐的建造和连续使用规则400元35GB/T9112~9125-2010 钢制管法兰387元34GB/T13402-2010大直径钢制管法兰63元33压力容器焊接工艺评定的制作指导260元32TSG R0005-2011移动式压力容器安全技术监察规程62元31TSG R0005-2011移动式压力容器安全技术监察规程释义130元30GB/T 27664.1-2011 无损检测超声检测设备的性能与检验第1部分：仪器36元实施日期：2012-05-0129GB/T 27664.2-2011 无损检测超声检测设备的性能与检验第2部分：探头39元实施日期：2012-05-0128GB/T 27669-2011 无损检测超声检测超声检测仪电性能评定实施27元日期：2012-05-0127GB/T 27698.1~8-2011 热交换器及传热元件性能测试方法第1部分：通用要143元求实施日期：2012-06-0126GB/T 27699-2011 钢质管道内检测技术规范实施日期：2012-06-01 27元25GB/T 18442.1~6-2011 固定式真空绝热深冷压力容器第1部分:总则部分代111元替: GB 18442-200124GB 5100-2011 钢质焊接气瓶实施日期：2012-06-01代替标准：GB 33元5100-1994 GB 17673-1999232221 SHSG 053-2011 石油化工装置详细工程设计内容规定 26元20 SHSG 033-2008 石油化工装置基础工程设计内容规定16元19 GB/T20801.1~6-2006 压力管道规范工业管道172元18 SH 3011-2011石油化工工艺装置布置设计规范25元17 SG 3012-2011石油化工金属管道布置设计规范30元16 GB 50235-2010工业金属管道工程施工及验收规范24元15 GB 50236-2011 现场设备、工业管道焊接工程施工及验收规范26元14 手册类序号书号名称定价购数13 中国机械工业标准汇编阀门卷（上中下）576元/套12 法兰实用手册（第二版）中国质检出版社8月出版350元/册11 管壳式换热器设计计算手册298元/册10 不锈钢材料选用及强制性标准实施手册298元/册9 压力容器安全技术手册148元8 金属焊接与切割技术分析手册180元/册7 《自控材料设备手册》（2013版）360元/册6 特种设备安全法9元/册5 特种设备安全法释义65元/册4 石油化工设备设计手册（上下）498元/册3 压力管道设计及工程实例（第二版）350元/册2 压力容器设计指导手册-设计人员培训教材278元/册1 压力容器设计工程师培训教程196元/册2014潍坊宏伟化工设备有限公司订购压力容器标准回执2014.3.26序号标准号标准名称代替标准定价实施日期数量1 NB/T47040-2013 锅炉人孔和手孔装置JB/T 2190-1993JB/T 2191-19932014-04-01 12 TSG R7004-2013 压力容器监督检验规则已出版50 2014-06-01 13 TSG R7004-2013 压力容器监督检验规则释义已出版130 14 HG/T20592~20635-2009钢制管法兰、垫片、紧固件（2011年修订版）185元 15 GB/T18442.1~6-2011固定式真空绝热深冷压力容器第1部分:总则部分代替: GB18442-2001111元 16特种设备安全法9元/册 17特种设备安全法释义65元/册18 GB/T14976-2012流体输送用不锈钢无缝钢管212013-02-01 19 GB/T28712.1~6-2012热交换器型式与基本参数131 1。

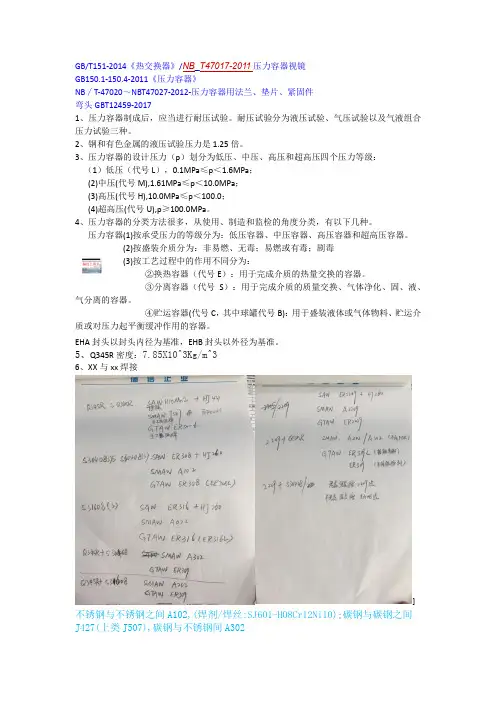

GB/T151-2014《热交换器》/NB_T47017-2011压力容器视镜GB150.1-150.4-2011《压力容器》NB∕T-47020～NBT47027-2012-压力容器用法兰、垫片、紧固件弯头GBT12459-20171、压力容器制成后，应当进行耐压试验。

耐压试验分为液压试验、气压试验以及气液组合压力试验三种。

2、钢和有色金属的液压试验压力是1.25倍。

3、压力容器的设计压力（p）划分为低压、中压、高压和超高压四个压力等级：（1）低压（代号L），0.1MPa≤p＜1.6MPa；(2)中压(代号M),1.61MPa≤p＜10.0MPa；(3)高压(代号H),10.0MPa≤p＜100.0；(4)超高压(代号U),p≥100.0MPa。

4、压力容器的分类方法很多，从使用、制造和监检的角度分类，有以下几种。

压力容器(1)按承受压力的等级分为：低压容器、中压容器、高压容器和超高压容器。

(2)按盛装介质分为：非易燃、无毒；易燃或有毒；剧毒(3)按工艺过程中的作用不同分为：②换热容器（代号E）：用于完成介质的热量交换的容器。

③分离容器（代号S）：用于完成介质的质量交换、气体净化、固、液、气分离的容器。

④贮运容器(代号C，其中球罐代号B)：用于盛装液体或气体物料、贮运介质或对压力起平衡缓冲作用的容器。

EHA封头以封头内径为基准，EHB封头以外径为基准。

5、Q345R密度：7.85X10^3Kg/m^36、XX与xx焊接] 不锈钢与不锈钢之间A102,(焊剂/焊丝:SJ601-H08Cr12Ni10);碳钢与碳钢之间J427(上类J507),碳钢与不锈钢间A3028、法兰接管9、焊接10、不锈钢用氩弧焊，碳钢用埋弧焊11、常用的无损检测方法：射线照相检验（RT）、超声检测(UT）、磁粉检测(MT）和液体渗透检测(PT)四种12、壳程用碳钢、管程用不锈钢。

13、不同钢材密度：316、316L取7.98 / 304 取7.93 / 7.85不锈钢14、管程定距管GB/T14976-2012、换热管GB/T13296-201315、上类为受控产品放射无损检测，非受控“,无损检测标准应按照NB/T47013.2-2015标准执行、、筒体检测率：20%<合格等级RT-III(AB)>；封头：100%<合格等级RT-II(AB)>；盘管100%<合格等级RT-II(AB)>16、无缝钢管: GB/T14976-2012为不锈钢材质、GB/T8163为碳钢17、GB/T151-2014 热交换器p38~39拉杆结构形式、数量、拉杆布局18、设备法兰公称压力0.25~1.6MPa用甲型平焊法兰19、20、吊装是设备空的质量（不含散件），设备最大质量一般是取装满物料（比重大于1000千克/立方米）和装满水时质量的大值（含保温重）21、腐蚀裕量一般腐蚀性的给，碳钢材料蒸汽也要给腐蚀裕量22、材料23、法兰质量23、24、提料单，不上类写制令号；上类写订单号。

47020-2012法兰标准1.法兰连接件是管道系统中常用的一种连接方式。

Flange fittings are a commonly used type of connection in piping systems.2.法兰连接件有各种规格和材质可供选择。

Flange fittings are available in various specifications and materials.3.法兰连接件通常用螺栓和螺母来连接管道。

Flange fittings are typically connected to pipes using bolts and nuts.4.法兰标准规定了连接件的尺寸、形状和材质要求。

The flange standard specifies the dimensional, shape and material requirements for the fittings.5.法兰标准可以根据不同的使用环境和压力等级设置。

Flange standards can be set according to different operating environments and pressure ratings.6.法兰连接件可以用于高温、高压或腐蚀性介质的管道系统。

Flange fittings can be used in piping systems with high temperature, high pressure, or corrosive media.7.法兰连接件的密封性能对管道系统的安全运行至关重要。

The sealing performance of flange fittings is crucial for the safe operation of piping systems.8.法兰标准还规定了连接件的螺栓和螺母的规格和材质要求。

流体流量进口温度出口温度压力煤油水一．热力计算1.换热量计算2.冷却剂用量计算由于水的压力较之煤油较大，黏度较之煤油也较大，所以选择水为壳程，煤油为管程。

3.换热面积估算查图得ε∆t=0.85传热面积估算：取传热系数：K=450取安全系数0.1：4管径，管长，管数确定：由流量确定管数：煤油在管中的流速为0.8~1，取管程流体流速A=38.13n=20N=4常用换热管为与选用外径换热管。

管程流体体积流量可由煤油的要求流量的出：取管数由换热面积确定管程数和管长：由于是U型管换热器，由GB151-1999管壳式换热器查得有2，4两种管程可选。

初选管程为4考虑到常用管为9m管，为生产加工方便，选用单程管长8m又考虑到单程管长8m会使得换热器较长，在选取换热器壳体内径时，尽量选取较大的，以保证安全，因此换热器内部空间较大，故选用较为宽松的正方形排布。

换热管材料由于管程压力大于0.6MPa,不允许使用焊接钢管，故选择无缝冷拔钢管。

按照GB—151管壳式换热器1999选取常用管心距；分程隔板两侧管心距按下图作正方形排列L=8m布管限定圆圆筒工程直径DN=400选择布管限定圆直径由布管限定圆从《GB151—1999》管壳式换热器中选定工程直径的卷制圆筒，查得碳素钢，低合金钢圆筒最小厚度不得小于8mm，高合金钢圆筒最小厚度不得小于3.5mm圆筒厚度计算：选用壳体材料为现在工业生产中压力容器的常用材料Q345R，为一种低合金钢。

按《GB150.1~.4-2011压力容器》中圆筒厚度计算公式：计算压力圆筒内径由选定的圆筒公称直径得设计温度下的圆筒材料的许用应力由选定的材料Q345R从GB150.2中查得折流板间距200mm焊接接头系数由于壳程流体为水，不会产生较严重的腐蚀，选取腐蚀yu量又由于Q345R在公称直径为400mm是可选取得最小厚度为8mm，则选择圆筒厚度为8mm折流板间距：折流板间距一般不小于圆筒内径的五分之一且不小于50mm；因此取折流板间距为200mm核算传热系数：由GB151—1999管壳式换热器得到包括污垢在内的，以换热管外表面积为基准的总传热系数K的计算公式:管外流体给热系数:查得定性温度下流体的粘度为壁温下流体的粘度1004查得壳程流体的普朗克数查得水的导热系数管内流体给热系数：查得煤油的导热系数查得煤油的密度K=483管内流体的流速煤油的粘度煤油的比热换热管的内径在总传热系数计算公式中，可看作管外流体的污垢热阻管内流体的污垢热阻用外表面表示的管壁热阻查GB151—1999管壳式换热器得换热管材料导热系数总传热系数：初选K值为450相对误差处于相对许可范围内壁温计算：假设换热面积裕度：换热面积裕度符合要求压降计算：(1)管程阻力计算：沿程阻力可按下式计算封头厚度mm8=δ短节厚度mm8=δ莫迪圆管摩擦系数：莫迪圆管系数可由管内流体雷诺数得到管内流体雷诺数：管内为湍流。

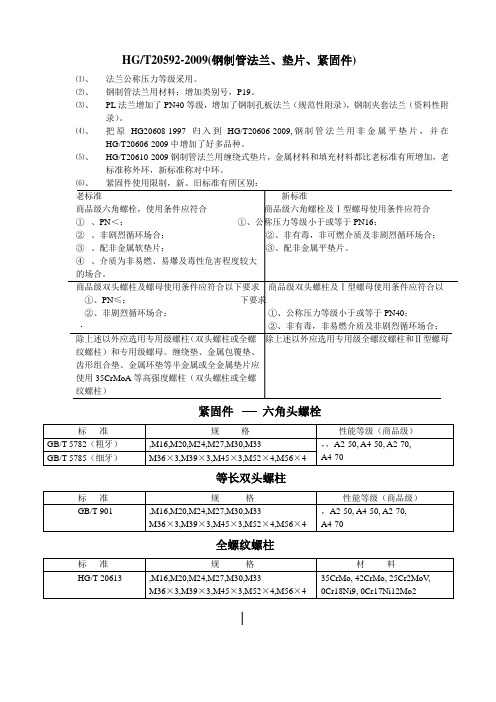

HG/T20592-2009(钢制管法兰、垫片、紧固件)⑴、法兰公称压力等级采用。

⑵、钢制管法兰用材料：增加类别号，P19。

⑶、PL法兰增加了PN40等级，增加了钢制孔板法兰（规范性附录），钢制夹套法兰（资料性附录）。

⑷、把原HG20608-1997归入到HG/T20606-2009,钢制管法兰用非金属平垫片，并在HG/T20606-2009中增加了好多品种。

⑸、HG/T20610-2009钢制管法兰用缠绕式垫片，金属材料和填充材料都比老标准有所增加，老标准称外环，新标准称对中环。

⑹、紧固件使用限制，新、旧标准有所区别：老标准新标准商品级六角螺栓，使用条件应符合商品级六角螺栓及Ⅰ型螺母使用条件应符合①、PN＜；①、公称压力等级小于或等于PN16；②、非剧烈循环场合；②、非有毒，非可燃介质及非剧烈循环场合；③、配非金属软垫片；③、配非金属平垫片。

④、介质为非易燃、易爆及毒性危害程度较大的场合。

商品级双头螺柱及螺母使用条件应符合以下要求商品级双头螺柱及Ⅰ型螺母使用条件应符合以①、PN≤；下要求②、非剧烈循环场合；①、公称压力等级小于或等于PN40；②、非有毒，非易燃介质及非剧烈循环场合；除上述以外应选用专用级螺柱（双头螺柱或全螺除上述以外应选用专用级全螺纹螺柱和Ⅱ型螺母纹螺柱）和专用级螺母。

缠绕垫、金属包覆垫、齿形组合垫、金属环垫等半金属或全金属垫片应使用35CrMoA等高强度螺柱（双头螺柱或全螺纹螺柱）紧固件六角头螺栓等长双头螺柱全螺纹螺柱螺栓/螺柱与螺母匹配紧固件材料平垫圈GB/T※管法兰：板式平焊法兰，螺纹法兰，对焊环松套法兰，平焊环松套法兰不应使用与剧烈循环工况，在剧烈循环工况下应选用带颈对焊法兰或整体法兰。

※垫片：·柔性石墨材料用氧化性介质时最高使用温度不超过450℃；·石棉和非石棉垫片不应用于极度和高度危害介质和高真空场合；·具有冷流倾向聚四氟乙烯平垫片，其密封面应采用FF，MFM，TG；·公称压力小于等于PN16的法兰，采用缠绕垫，金属包覆垫，半金属垫，金属环垫时应采用带颈对焊法兰.。
