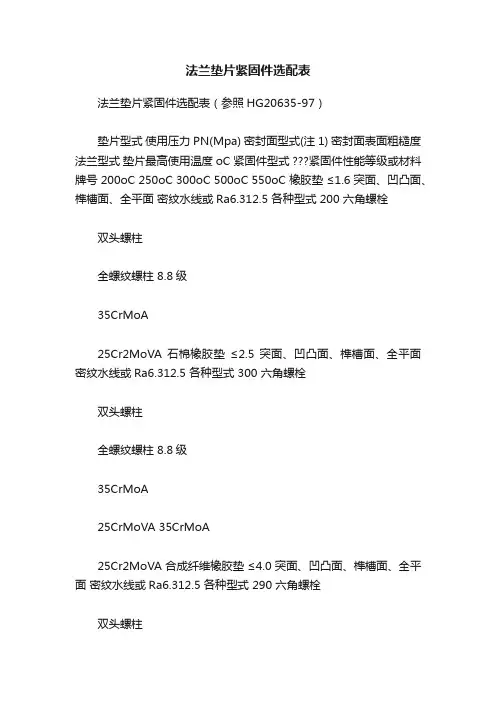

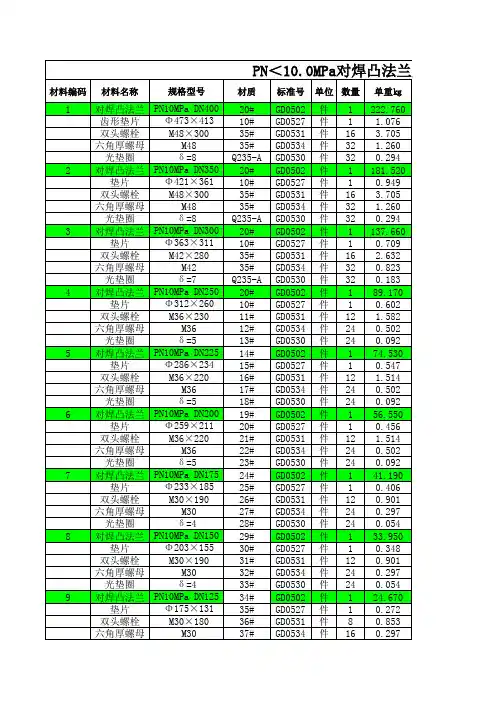

法兰垫片紧固件选配表法兰垫片紧固件选配表(参照HG20635-97)垫片型式使用压力PN(Mpa) 密封面型式(注1) 密封面表面粗糙度法兰型式垫片最高使用温度oC 紧固件型式紧固件性能等级或材料牌号 200oC 250oC 300oC 500oC 550oC 橡胶垫≤1.6 突面、凹凸面、榫槽面、全平面密纹水线或Ra6.312.5 各种型式 200 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25Cr2MoVA 石棉橡胶垫≤2.5 突面、凹凸面、榫槽面、全平面密纹水线或Ra6.312.5 各种型式 300 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25CrMoVA 35CrMoA25Cr2MoVA 合成纤维橡胶垫≤4.0 突面、凹凸面、榫槽面、全平面密纹水线或Ra6.312.5 各种型式 290 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25Cr2MoVA 35CrMoA25Cr2MoVA 聚四氟乙烯垫(改性或填充纸) ≤4.0 突面、凹凸面、榫槽面、全平面密纹水线或Ra6.312.5 各种型式 260 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25Cr2MoVA 35CrMoA25Cr2MoVA 柔性石墨复合垫 1.06.3 突面、凹凸面、榫槽面密纹水线或Ra6.312.5 各种型式 640(450) 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25Cr2MoVA 35CrMoA25Cr2MoVA 25Cr2MoVA 聚四氟乙烯包覆垫 0.64.0 突面密纹水线或Ra6.312.5 各种型式 150(200) 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25Cr2MoVA 缠绕垫 1.616.0 突面、凹凸面、榫槽面 Ra3.26.3 带颈平焊法兰带颈对焊法兰整体法兰承插焊法兰对焊环松套法兰法兰盖 650 双头螺柱全螺纹螺柱 35CrMoA25Cr2MoVA 25Cr2MoVA 金属包覆垫 2.510.0 突面 Ra1.63.2(碳钢)Ra0.81.6(碳钢) 带颈对焊法兰整体法兰法兰盖 500 双头螺柱全螺纹螺柱 35CrMoA25Cr2MoVA 齿性组合垫 1.625.0 突面、凹凸面 Ra3.26.3 带颈对焊法兰整体法兰法兰盖 650 双头螺柱全螺纹螺柱 35CrMoA25Cr2MoVA 25Cr2MoVA 金属环垫 6.325.0 环连接面Ra0.81.6(碳钢、铬钼钢)Ra0.40.8(不锈钢) 带颈对焊法兰整体法兰法兰盖600 双头螺柱全螺纹螺柱35CrMoA25Cr2MoVA 25Cr2MoVA。
钢制管法兰、垫片及紧固件选用规定2008-01-15发布2008-02-01实施胜利工程设计咨询公司总图规划所发布前言根据胜利油田胜利工程设计咨询有限责任公司 2007 年技术基础工作计划的要求,由总图规划设计所编制完成了《钢制管法兰、垫片及紧固件选用规定》。
本规定共分9章和5个附录。
主要内容有:总则、术语、基本规定、法兰的选用、密封面的选用、垫片的选用、紧固件的选用、法兰、垫片与紧固件的选配、法兰、垫片及紧固件参数的描述等。
本规定由总图规划设计所专业技术委员会提出。
本规定由总图规划设计所专业技术委员会起草。
本规定起草人:刘庆砚本规定由总图规划设计所专业技术委员会负责解释。
本规定首次发布时间:2008年01月。
目次1 总则 (1)2 术语 (2)3 基本规定 (4)4 法兰的选用 (5)4.1 一般规定 (5)4.2 法兰类型的选用 (6)4.3 法兰公称通径的选用 (7)4.4 法兰公称压力的选用 (7)4.5 法兰材料的选用 (8)4.6 法兰最高无冲击工作压力的选用 (8)4.7 法兰盖允许开孔直径的选用 (11)5 密封面的选用 (12)5.1 一般规定 (12)5.2 密封面的选用 (12)6 垫片的选用 (16)6.1 一般规定 (16)6.2 垫片的选用 (16)6.3 垫片适用条件的选配 (21)7 紧固件的选用 (22)7.1 一般规定 (22)7.2 紧固件的选用 (23)8 法兰、垫片、紧固件的选配 (25)8.1 一般规定 (25)8.2 法兰、垫片、紧固件的选配 (27)9 法兰、垫片及紧固件参数的描述 (30)9.1 一般规定 (30)9.2 法兰的描述 (30)9.3 垫片及紧固件参数的描述 (31)附录A 可与欧洲体系法兰配合使用的国内管法兰标准 (32)附录B 国内部分标准中的密封面名称对照 (33)附录C 设备表中法兰、垫片及紧固件参数的描述举例 (34)附录D 材料表中法兰、垫片及紧固件参数的描述举例 (35)附录E 施工图说明书中法兰、垫片及紧固件参数的描述举例 (36)本规定用词说明 (39)1 总则1.0.1 为了规范油气集输及输油管道工程设计中法兰及紧固件的选用标准,保证设计质量,提高设计水平,统一法兰及紧固件的描述方法,制定本规定。
紧固件选配规定要点:管法兰:法兰,PL,非易燃易爆、非中度有毒,可钢板;SO,非易燃易爆、非高度有毒,WN,高温高压,易燃易爆,高度有毒。
注意设计温度配套。

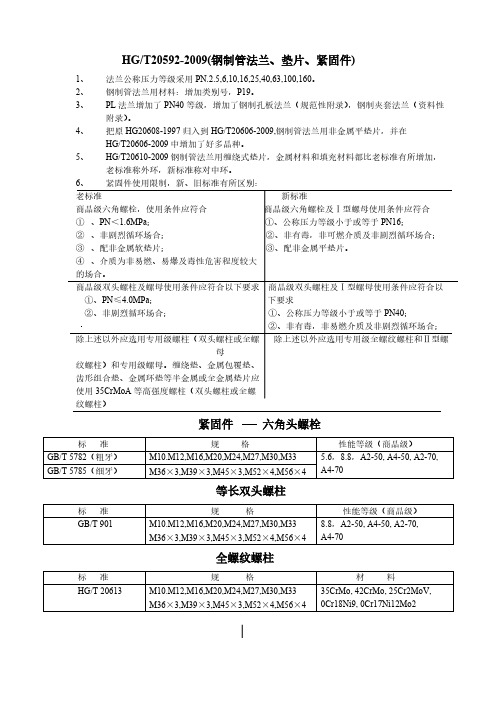

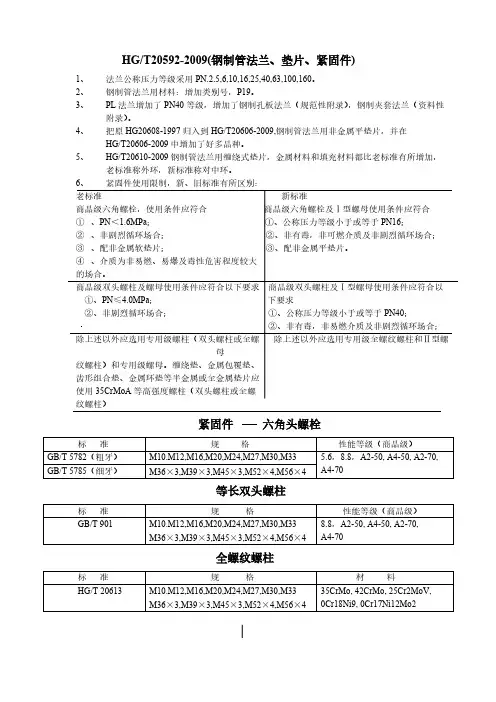

螺栓紧固件:(注意使用温度,只有全螺纹螺柱或不锈钢螺栓可用于低温)六角螺栓/螺母,PN16以下,非有毒、易燃、循环,配非金属平垫片,GB/T5782-2000/ GB/T 6170-2000, 材料标注8.8/8级双头螺柱/螺母,PN40以下,非有毒、易燃、循环,垫片不限,GB/T901-1988/ GB/T 6170-2000(PN16以上GB/T 6175-2000),材料标注8.8/8级(PN16以上标材料牌号30CrMo)全螺纹螺柱/螺母,PN160以下,无限制,HG/T20613-2009/GB/T6175-2000, 材料标注35CrMo /30CrMo 低温冲击试验,螺栓、螺柱选用35CrMoA,且按GB150-1998第4.5.5,进行低温(设计温度)冲击试验,冲击功不小于27J垫片,PN16-25以下,可用非金属平垫片,缠绕垫最通用(PN16以下使用时,要选用WN等刚性较大的法兰)。
WN型法兰不配用非金属平垫片。
注意温度使用范围。
容器法兰,按JB/T4710-2000表2配套选取法兰:结构型式选用可参照管法兰,长颈对焊必须用锻件,低温冲击试验螺栓坚固件:螺柱按JB/T4707-2000,螺母,容器法兰未具体规定,本人认为,比较参考管法兰,专用材料采用2型螺母,故同样按GB/T6175-2000-材料标注具体材料低温工况,,螺柱/螺母都规定选用35CrMoA,冲击试验且按GB150-1998第4.5.5,进行低温(设计温度)冲击试验,冲击功不小于27J垫片:甲型选平垫片,其它可选多种。
钢制管法兰、垫片及紧固件选用规定2008-01-15发布2008-02-01实施胜利工程设计咨询公司总图规划所发布前言根据胜利油田胜利工程设计咨询有限责任公司 2007 年技术基础工作计划的要求,由总图规划设计所编制完成了《钢制管法兰、垫片及紧固件选用规定》。
本规定共分9章和5个附录。
主要内容有:总则、术语、基本规定、法兰的选用、密封面的选用、垫片的选用、紧固件的选用、法兰、垫片与紧固件的选配、法兰、垫片及紧固件参数的描述等。
本规定由总图规划设计所专业技术委员会提出。
本规定由总图规划设计所专业技术委员会起草。
本规定起草人:刘庆砚本规定由总图规划设计所专业技术委员会负责解释。
本规定首次发布时间:2008年01月。
目次1 总则 (1)2 术语 (2)3 基本规定 (4)4 法兰的选用 (5)4.1 一般规定 (5)4.2 法兰类型的选用 (6)4.3 法兰公称通径的选用 (7)4.4 法兰公称压力的选用 (7)4.5 法兰材料的选用 (8)4.6 法兰最高无冲击工作压力的选用 (8)4.7 法兰盖允许开孔直径的选用 (11)5 密封面的选用 (12)5.1 一般规定 (12)5.2 密封面的选用 (12)6 垫片的选用 (16)6.1 一般规定 (16)6.2 垫片的选用 (16)6.3 垫片适用条件的选配 (21)7 紧固件的选用 (22)7.1 一般规定 (22)7.2 紧固件的选用 (23)8 法兰、垫片、紧固件的选配 (25)8.1 一般规定 (25)8.2 法兰、垫片、紧固件的选配 (27)9 法兰、垫片及紧固件参数的描述 (30)9.1 一般规定 (30)9.2 法兰的描述 (30)9.3 垫片及紧固件参数的描述 (31)附录A 可与欧洲体系法兰配合使用的国内管法兰标准 (32)附录B 国内部分标准中的密封面名称对照 (33)附录C 设备表中法兰、垫片及紧固件参数的描述举例 (34)附录D 材料表中法兰、垫片及紧固件参数的描述举例 (35)附录E 施工图说明书中法兰、垫片及紧固件参数的描述举例 (36)本规定用词说明 (39)1 总则1.0.1 为了规范油气集输及输油管道工程设计中法兰及紧固件的选用标准,保证设计质量,提高设计水平,统一法兰及紧固件的描述方法,制定本规定。
表1 阀体、法兰、螺栓、螺母选配的基本原则表
注:1、具体螺栓螺母的选择应根据垫片的型式密切相关。
详见表2。
2、当垫片为缠绕垫、金属包覆垫、齿形组合垫、金属环垫等半金属或金属垫片应使用35CrMoA等高强度紧固件。
表2、我厂推荐使用法兰垫片型式选配基本原则表
注:1、若用户指定法兰和垫片型式按合同执行;2、法兰材质应与阀门主体材质一致;3、带颈对焊型法兰必须落实用户管道外径与壁厚;
4、金属缠绕垫片金属选用根据阀门主体材质而定。
一般主体材质为碳钢、Cr-Mo钢,垫片选用304。
主体材质为不锈钢,垫片选用与主体材质一致(如304、
304L、316、316L、3YC22等)。
表F.1 压力容器法兰、螺栓、螺母及垫片选用表法兰 螺栓(柱)螺母 垫片介质公称压力 (MPa)工作温度 (℃)法兰型式 密封面型式 钢号 型式钢号钢号 型式 材料 ≤200甲、乙型平焊RF、MFMQ235B、Q245R35(P≤0.6MPa),40MnB25、35非金属平垫片合成纤维橡胶≤1.6201~250 长颈对焊 RF、MFM20、16Mn 等长双头螺柱40MnB、40Cr35、45、40Mn缠绕垫片、波齿复合垫08F+柔性石墨 ≤200乙型平焊Q235B、Q245R非金属平垫片合成纤维橡胶2.5201~450长颈对焊 RF、MFM20、16Mn等长双头螺柱35 40MnB、40Cr35、45、40Mn缠绕垫片、波齿复合垫S11306+柔性石墨 ≤20008F+柔性石墨201~350 40MnB、40Cr 40MnVB 45、40Mn4.0351~450 长颈对焊MFM20、16Mn、15CrMo等长双头螺柱35CrMoA30CrMoA缠绕垫片 波齿复合垫S11306+柔性石墨 S30408+柔性石墨≤20008F+柔性石墨08、10 201~350 40MnB、40Cr 40MnVB45、40Mn油品嗠油气6.4351~450长颈对焊MFM RJ20、16Mn、15CrMo等长双头螺柱35CrMoA 30CrMoA 缠绕垫片 波齿复合垫 金属环垫S11306+柔性石墨 S30408+柔性石墨 S11306、S30408、S30403 氢气、氢气与油气混和物4.0~6.4 ≤450 长颈对焊 MFM RJ Cr-Mo 等长双头螺柱 35CrMoA 25Cr2MoVA30CrMoA 35CrMoA缠绕垫片、波齿复合垫金属环垫 S11306+柔性石墨、S30408+柔性石墨S11306、S30408、S30403氨 ≤2.5 ≤150 乙型平焊 MFM Q235B、Q245R 等长双头螺柱 非金属平垫片合成纤维橡胶 压缩空气≤1.6 ≤150 甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱 非金属平垫片 合成纤维橡胶 ≤1.6 ≤60 甲型平焊 RF Q235-B、Q245R 等长双头螺柱 非金属平垫片 合成纤维橡胶 2.5 ≤60 乙型平焊 RF Q235-B、Q245R 等长双头螺柱 40MnB、40Cr35、45非金属平垫片合成纤维橡胶 惰性气体4.0~6.4 ≤60 长颈对焊 MFM 20、16Mn 等长双头螺柱 40MnB、40Cr 40MnVB 45、40Mn 缠绕垫片 波齿复合垫 08F+柔性石墨 ≤1.6 ≤200 甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱 35(P≤0.6MPa),40MnB25、35 非金属平垫片 合成纤维橡胶 2.5 ≤280 长颈对焊RF20、16Mn等长双头螺柱40MnB、40Cr 35 缠绕垫片、波齿复合垫08F+柔性石墨 ≤40040MnB、40Cr 40MnVB45、40Mn 蒸汽4.0~6.4≤450 长颈对焊MFM RJ20、16Mn等长双头螺柱35CrMoA 25Cr2MoVA30CrMoA 35CrMoA 缠绕垫片 波齿复合垫 金属环垫 S11306+柔性石墨 S30408+柔性石墨 S11306、S30408、S304031.6 ≤50 长颈对焊 RF 20、16Mn 等长双头螺柱 液化烃 (储存容器)2.5 ≤50 长颈对焊 RF、 MFM20、16Mn 等长双头螺柱 40MnB、40Cr35缠绕垫片、 波齿复合垫 08F+柔性石墨 弱酸、弱碱≤1.6甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱非金属平垫片合成纤维橡胶水≤1.6 ≤100 甲、乙型平焊 RF Q235B、Q245R 等长双头螺柱 35(P≤0.6MPa),40MnB25、35非金属平垫片 合成纤维橡胶 剧毒介质≥1.6长颈对焊MFM20,16Mn等长双头螺柱40MnB、40Cr35 缠绕垫片08F+柔性石墨表F.2 接管法兰、螺栓、螺母及垫片选用表法兰 螺栓(螺柱)螺母 垫片介质公称压力 (MPa) 工作温度 (℃)法兰型式密封面型式钢号型式 钢号钢号型式 材料 ≤200非金属平垫片合成纤维橡胶 1.6、2.0201~250 带颈对焊(WN)突面(RF)20、16Mn等长双头螺柱 (全螺纹螺柱)35CrMoA30CrMoA柔性石墨复合垫片 缠绕式垫片08+柔性石墨 S30408+柔性石墨 <30020、16Mn08F+柔性石墨300~450 20、16Mn、Cr-Mo35CrMoA2.5451~540 带颈对焊(WN)突面(RF)Cr-Mo 等长双头螺柱(全螺纹螺柱)25Cr2MoVA 30CrMoA 35CrMoA柔性石墨复合垫片 缠绕式垫片 齿形组合垫 S30408+柔性石墨(见注2)<30020、16Mn08+柔性石墨300~450 20、16Mn、Cr-Mo35CrMoA4.0、5.0451~540 带颈对焊(WN)突面(RF) 凹凸面(MFM)Cr-Mo 等长双头螺柱 (全螺纹螺柱)25Cr2MoVA 30CrMoA 35CrMoA柔性石墨复合垫片 缠绕式垫片 齿形组合垫 S30408+柔性石墨(见注2)<300 20、16Mn 08+柔性石墨 300~450 20、16Mn、Cr-Mo35CrMoA油品嗠油气嗠油剂6.3、10.0451~540带颈对焊(WN)突面(RF) 凹凸面(MFM) 环连接面(RJ)Cr-Mo等长双头螺柱 (全螺纹螺柱)25Cr2MoVA30CrMoA柔性石墨复合垫片 缠绕式垫片、波齿组合垫金属环垫S30408+柔性石墨 S11306、S30403 8级 ≤200 带颈平焊(SO)六角头螺栓 8.8级 10级非金属平垫片 合成纤维橡胶1.6~2.0201-300 真空容器法兰≥2.5301-425带颈对焊(WN)突面(RF) 凹凸面(MFM)20、16Mn等长双头螺柱 (全螺纹螺柱) 35CrMoA 30CrMoA 柔性石墨复合垫片 缠绕式垫片、波齿组合垫08+柔性石墨Q235B 4.6级 5级 油品︑油气容器内部法兰1.0板式平焊(PL)突面(RF)0Cr18Ni9六角头螺栓A2-50(A2-70) A2-50(A2-70) 非金属平垫片合成纤维橡胶低温油气1.6~5.0 0~-20带颈对焊(WN) 突面(RF) 20、16Mn等长双头螺柱 (全螺纹螺柱) 35CrMoA30CrMoA非金属平垫片合成纤维橡胶1.6、2.0 带颈对焊(WN) 液化石油气(储存容器)2.5、5.0≤50 带颈对焊(WN)突面(RF) 凹凸面(MFM)20、16Mn 等长双头螺柱 (全螺纹螺柱)35CrMoA 30CrMoA 缠绕式垫片 S30408+柔性石墨 ≤25035CrMoA08+柔性石墨251~400 401~450 4.0、5.0451~540带颈对焊(WN)突面(RF)凹凸面(MFM) 环连接面(RJ)20、16Mn、Cr-Mo等长双头螺柱 (全螺纹螺柱)25Cr2MoVA30CrMoA 35CrMoA缠绕式垫片 波齿组合垫 金属环垫S30408+柔性石墨 S11306、S30403≤25035CrMoA08+柔性石墨251~380 381~400 氢气嗠氢气与油气混和物10.0401~540带颈对焊(WN)突面(RF)凹凸面(MFM) 环连接面(RJ)Cr-Mo等长双头螺柱 (全螺纹螺柱)25Cr2MoVA30CrMoA 35CrMoA波齿组合垫 金属环垫S30408+柔性石墨 S11306、S30408、S30403注1:采用非金属平垫片时允许采用其它材料,但应注意其使用条件(温度、压力、介质)的限制。
