法士特变速箱编号规则及动力传递路线

【卡车之家原创】卡车司机在选配变速箱时，面对厂家提供的一串字母数字组成的名称编号，常会感到手足无措。

其实，变速箱的型号中一般都已经包含了变速箱的主要参数，了解各厂家的命名规可以让司机朋友们方便快速地选配变速箱。

目前，国内即将变速器厂商的产品型号编制方法大同小异，一般开始两个大写字母表示企业代号，如CA表示一汽，DF表示东风，DC表示大同齿轮等。

变速箱名中的数字则涵盖了档位数，最大输入扭矩等信息，这也是司机朋友们最关心的内容，扭矩的匹配必须根据发动机和车辆用途合理选择，避免“小马拉大车”或“大马拉小车”的情况。

另外还有有一些字母则表示变速器型式，国内厂家一般使用型式的第一个字拼音的首字母表示，如T一般表示同步器。

下面就国内几家主要的变速器厂商的命名规则进行说明，以供参考。

● 陕西法士特法士特占据了卡车变速箱大部分市场，重卡市场更是超过八成，其命名规则也比较典型，国内别的变速箱厂商一般也都类似。

法士特命名规则如下图所示法士特系列变速箱命名规则参照图中的命名规则，12JS160T中12表示档位数为12，JS表示机械式双中间轴结构，160表示额定输入扭矩1600Nm，T表示带有同步器。

9JSS大力金刚全同步器系列的9JSS180T变速箱的解释为：9表示9档，JSS 表示机械式结构，主箱双中间轴、副箱三中间轴结构，180表示额定扭矩为1800Nm，T表示带有同步器。

80年代从伊顿引进的富勒系列变速箱采用了伊顿的命名规则，以最常见的RT-11509C为例： R表示范围档；T表示双中间轴；11表示输入扭矩为1100Nm；5是设计级别；09前进档数为9档；C为速比代号。

当时引进的其实是富勒RT-11609系列，但因为当时加工及成本问题改成粗齿，就叫RT-11509C。

● 一汽一汽解放下属生产变速器的厂家有两个：一是中国第一汽车集团哈尔滨变速箱厂(简称一汽哈变)，主要生产中型变速器；另一个是一汽解放变速箱分公司，主要生产中型和重型两大系列变速器。

法士特双中间轴全同步器变速箱维修技术资料12JS系列重型汽车机械变速器，综合吸收了国内外多种先进变速器的优点，是经法士特公司变速器科研机构潜心研究、开发，完成的一款大功率、高负载、低故障率的先进的双中间轴系列变速器。

齿轮全部采用齿根大圆弧优化设计，所有前进档均带有双锥面锁环式同步器。

12JS系列产品现有多个子系列，可分为12JS160T（A）、1 2JS190T(A)、12JS200T(A)以及12JS240T(A)多品种、多型号。

可适配额定输入扭矩为1600Nm的载重车，自卸车，集装箱运输车和各种专用车、特种车。

●12JS160T变速器结构特点1. 用主、副箱组合设计，主箱手操纵(6个挡)，副箱气操纵（2个挡）。

2. 采用双中间轴传动，功率分流，主轴和主轴齿轮浮动。

3. 主副箱齿轮均采用大圆弧齿根，准渐开线齿型设计，按科学数据设计的K形框图控制齿部精度，齿轮强化喷丸处理，提高承载能力。

4. 采用细齿设计，啮合平稳、噪音小。

5. 全同步器，换档机构轻便灵活，主箱为双锥面锁环式同步器，同步器容量大，副箱为增强型惯性锁销式同步器，非金属摩擦材料，使用可靠。

6. 可根据用户要求配备离合器壳、分离装置总成等。

7. 轴向尺寸短，重量轻，承载能力大，使用可靠，维修方便。

8. 挡位排列合理，速比级差小，头挡速比大（15.53），重载爬坡能力强。

9. 挡位清晰，换档灵活，可采用单H、双H操纵、单杆、双杆、软轴操纵。

●12JS160T变速器使用要求正确合理地操作使用变速器，定期进行维护保养，对于保证汽车安全可靠的行驶和延长变速器的使用寿命十分重要，请遵循下面使用要求：1. 润滑油牌号变速器内须加注优质齿轮润滑油，其性能不得低于85W/90GL-5车辆齿轮油。

2. 油面位置油面高度由变速器壳体侧面的锥形油面观察孔进行检查，油面高度应与油面观察孔下沿平齐，最低不得低于油面观察孔下沿5mm。

过多的加油量将会导致变速器温度升高和漏油；过少的加油量将会导致零件润滑不良，严重者将会发生烧箱事故。

第四章变速器第一节概述陕汽德龙系列重卡装配法士特引进美国富勒公司生产的系列变速器，该系列变速器具有独特的双中间轴结构，具有结构简单、重量轻、体积小、传动效率高、可靠性高、维修方便等优点。

陕汽德龙系列重卡选配法士特生产的F9、F10、F12、F16变速器。

法士特变速器的结构基本相同，下面就以9档箱为例。

法士特双中间轴系列变速器的编号规则R T O(X) – 11 6 09 C范围档速比代号双中间轴结构前进档数超速档齿轮形式（5粗齿、6细齿）× 100＝名义出入扭矩（磅呎）9 J（D）S D X 180（T）A前进档数速比代号机械式全同步器单箱× 100＝名义出入扭矩（NM）双中间轴结构副箱斜齿传动副箱加大中心距表1-1 F8、F9系列变速箱的速比表1-2 F10系列变速箱的速比法士特双中间轴变速器的基本结构相同，下面就以F9系列变速器为例，简要介绍法士特双中间轴变速器的工作原理、结构特点及维修要点。

表1-2 F10系列变速箱的速比表第二节富勒RT11509C型变速箱的结构一、中间轴结构富勒双中间轴九档变速器的主、副变速器均采用两根结构完全一样的中间轴，相间180°。

动力从输入轴输入后，分流到两根中间轴上，然后汇集到主轴输出，副变速器也是如此。

在理论上每根中间轴只传递1/2的扭矩，所以采用双中间轴可以使变速器的中心距减小，齿轮的宽度减薄。

轴向尺寸缩短，质量减轻。

采用了双中间轴以后，主轴上的各档齿轮必须同时与两只中间轴齿轮啮合。

为了满足正确的啮合并使载荷尽可能地平均分配，主轴齿轮在主轴上呈径向浮动状态。

主轴则采用绞接式浮动结构。

如图2-1。

主轴轴颈插入输入轴的孔内，孔内压入含油导套，主轴轴颈与导套之间有足够的径向间隙。

主轴后端通过渐开线花键插入副变速器驱动齿轮孔内，副变速器驱动齿轮轴颈支承在球轴承上。

1.主轴2.输入轴3.输入轴齿轮4.副箱驱动齿轮图2-1主轴浮动结构示意图因为主轴上各档齿轮在主轴上浮动，这样就取消了传流的滚针轴承，使主轴总成的结构更简单合理。

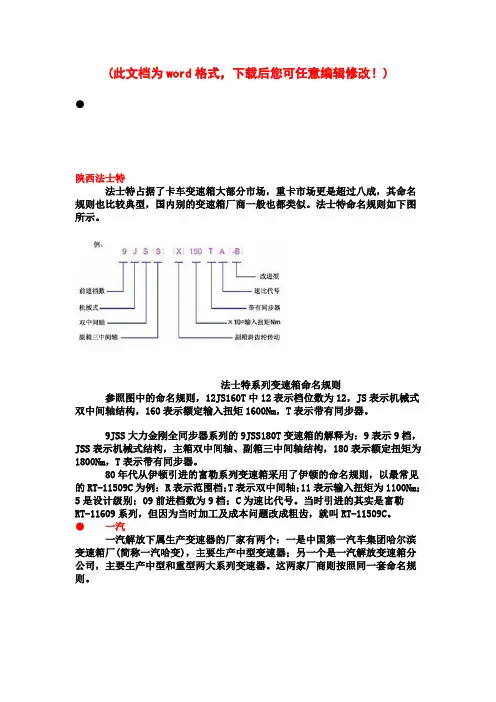

(此文档为word格式，下载后您可任意编辑修改！)●陕西法士特法士特占据了卡车变速箱大部分市场，重卡市场更是超过八成，其命名规则也比较典型，国内别的变速箱厂商一般也都类似。

法士特命名规则如下图所示。

法士特系列变速箱命名规则参照图中的命名规则，12JS160T中12表示档位数为12，JS表示机械式双中间轴结构，160表示额定输入扭矩1600Nm，T表示带有同步器。

9JSS大力金刚全同步器系列的9JSS180T变速箱的解释为：9表示9档，JSS表示机械式结构，主箱双中间轴、副箱三中间轴结构，180表示额定扭矩为1800Nm，T表示带有同步器。

80年代从伊顿引进的富勒系列变速箱采用了伊顿的命名规则，以最常见的RT-11509C为例： R表示范围档；T表示双中间轴；11表示输入扭矩为1100Nm；5是设计级别；09前进档数为9档；C为速比代号。

当时引进的其实是富勒RT-11609系列，但因为当时加工及成本问题改成粗齿，就叫RT-11509C。

●一汽一汽解放下属生产变速器的厂家有两个：一是中国第一汽车集团哈尔滨变速箱厂(简称一汽哈变)，主要生产中型变速器；另一个是一汽解放变速箱分公司，主要生产中型和重型两大系列变速器。

这两家厂商则按照同一套命名规则。

一汽变速箱命名规则以哈齿生产的CA6T135-85变速箱为例，它的解释为：CA表示一汽集团，6表示为6档变速箱，T表示带同步器，135则表示中心距为135mm，85表示最大输入扭矩为850Nm。

另外，还有之前与伊顿合作的FS10209系列，目前在J5、J6平台上推广使用，其命名规则请参考后面伊顿系列变速箱。

● 中国重汽中国重汽变速箱命名规则中国重汽自主研发的HW变速箱主要有HW18709、HW18710、HW20716三大系列，重汽自主研发的SmartShift-AMT（手自一体）技术使中国用户也能够享有国际高端重卡的操作舒适性。

以HW18710变速箱为例，HW表示中国重汽HW系列，18表示最大输入扭矩为1800Nm，7表示变速箱系列号，为重型变速器系列；10表示档位数为0。

法士特变速箱内部资料主要内容�一、RT-11509C型号说明�二、整体结构特点及简介�三、分总成介绍�四、气动控制原理（换档控制）�五、齿轮传动路线RT-11509C型号说明�型号：RT-11509C编号规则：R：范围档（Range）T：双中间轴结构（Twin-countershaft）11：为11×100=名义输入扭矩（磅·英尺），1490N·m5:齿轮形式（5为粗尺，6为细尺）09：前进档数C：速比代号整体结构特点及简介�主副箱组合设计，主箱手操纵，副箱气操纵。

�主副箱均为双中间轴传动，主轴及主轴齿轮浮动，取消了所有主轴齿轮上的滚针轴承。

�双H操纵机构，实现高低档位自动换档。

RT-11509C结构及分总成介绍�双H操纵机构（A-C03001）�上盖总成（A-C02001）�一轴总成（A-C01002）�二轴总成（A-C01003）�左/右中间轴总成（A-C01004/5）�倒档中间轴总成（A-C01006）�副箱总成�变速器壳体总成（A-C01001)�离合器壳体总成（A-3674）等组成双H操纵机构（A-C03001）上盖总成（A-C02001）一轴总成（A-C01002）二轴总成（A-C01003）左/右中间轴总成（A-C01004/5）倒档中间轴总成（A-C01006）副箱总成副箱驱动齿轮总成（A-C09002）离合器分离装置双H 操纵装置（A-C03001）结构LRC外换档臂（F96035）通气塞双H气阀（F99660）横向换档杆（F99679）倒档压力开关（79100710068）空档压力开关（99012710041）换档拨头（F96035）倒档控制块（F99681）双H操纵装置壳体（F96194）双H操纵装置原理通过操纵外换档臂使横向换档杆作横向移动或转动，进行选档和摘挂档。

换档拨头上有一部分扇形斜面，当横向换档杆向高档区移动时，双H气阀的球面滑柱能顺利回缩，接通高档气路，闭合低档气路。

法士特的变速箱编号规则是：前进档位数+J(机械式)或者D(整体式)+S(双中间轴)+S(再加一个S，表示是三中间轴或者是D表示的是大中心矩)+数字(90：表示输入扭矩是900Nm,118表示输入扭矩是1180Nm ,119表示输入扭矩是1190Nm,240表示输入扭矩是2400Nm)+字母(T，如有T，表示该箱是全同步器的)+字母(如有A、B、C、E、F、G、I，这些字母表示速比代号)。

如8JS118A表示的是8个前进档、操作方式是机械式，结构是双中间轴，输入扭矩是1180Nm，快速箱。

如10JSD120TB表示该型号的变速箱是10个前进档，机械式、双中间轴、大中心距、输入扭矩是1200Nm、带全同步器，各档速比详见有关资料我国引进的斯太尔技术在当时处于国际20世纪70年代末80年代初的水平。

斯太尔技术的引进，为当时的中国重卡行业弥补了空缺，随后原中国重型汽车集团开始对斯太尔技术进行吸收、融合、国产化、自主研发和创新等各个阶段。

1986年中国重汽技术发展中心成立后，先后组织了3次图纸、明细表的消化吸收和中文化工作。

这些图纸的中文化保证了按计划组织生产和批量出车的要求，使斯太尔技术很快辐射到全国10多个省市的载重车生产厂和相关科研单位，并将斯太尔打造成国内先进的重型车产品平台。

1989年6月，我国第一辆国产斯达-斯太尔重型汽车在济汽总厂下线。

/view/7a357aea998fcc22bcd10d12.html1牛顿力的作用点在力的方向上移动1米距离所作的功，即1J=1N·mE=mgh=mg*(g*t*t/2)=1/2*m*v*v德国道依茨股份公司总部位于德国莱茵河畔的科隆市，多年来以其主导产品道依茨品牌柴油机著称于世，德国道依茨公司燃气发动机生产厂位于曼海姆市。

公司现有职工5506人，2004年第一季度销售总额约为3.26亿欧元，其中道依茨能源部门有职工约800人，2004年第一季度共向世界各地的用户提供了104台大型发电机组。

法士特变速箱说明书12020年4月19日6JS160T型系列变速器使用说明书编写校对审核批准陕西法士特齿轮有限责任公司1.概述6JS160T双中间轴全同步器系列变速器是我厂为适应市场完全自主开发设计的，采用双中间轴的结构，主副箱组合式设计，主副箱均带有同步器，主箱前进档带新型双锥面同步器；副箱带锁销式同步器。

在同类产品中外形尺寸小，重量轻，结构简单，便于维修，成本低廉，可广泛运用于长途客车或公交车辆，以及水泥搅拌车等特殊车辆，市场前景看好。

2主要设计参数2.1 额定输入功率：209~285KW；额定输入扭矩：1050~1600Nm；最高输入转速：2600rpm；中心距：116mm；长度：778.8mm（2号离合器壳体前止口端面到输出法兰盘后止口端面）；重量：220Kg（含离合器壳体）2.2各档速比：2.3 总成代号的含义6 J S 160 T A速比代号主箱带同步器×10 = 名义输入扭矩（Nm）双中间轴结构机械式前进档数3 6JS160T系列变速器主截面图参见图14 6JS160T系列变速器动力传递6JS160T双中间轴系列变速器双中间轴、全同步器、主副箱结构，由一个前置四档主变速器和一个两档的副变速器组成。

动力从一轴输入后，分流到两根中间轴上，再由中间轴齿轮到二轴齿轮，，当移动同步器滑套，使滑套的结合齿（内花键）与和二轴齿轮的内齿相连的同步锥环的结合齿（外花键）结合时，二轴就与二轴齿轮成为一体并按一定的速比转动而传递动力。

这样最后动力从二轴上的法兰盘输出（参见图2）。

法士特双中间轴全同步器变速箱维修技术资料12JS系列重型汽车机械变速器，综合吸收了国内外多种先进变速器的优点，是经法士特公司变速器科研机构潜心研究、开发，完成的一款大功率、高负载、低故障率的先进的双中间轴系列变速器。

齿轮全部采用齿根大圆弧优化设计，所有前进档均带有双锥面锁环式同步器。

12JS系列产品现有多个子系列，可分为12JS160T（A）、12JS190T(A)、12JS200T(A)以及12JS240T(A)多品种、多型号。

可适配额定输入扭矩为1600N m的载重车，自卸车，集装箱运输车和各种专用车、特种车。

●12JS160T变速器结构特点1.用主、副箱组合设计，主箱手操纵(6个挡)，副箱气操纵（2个挡）。

2.采用双中间轴传动，功率分流，主轴和主轴齿轮浮动。

3.主副箱齿轮均采用大圆弧齿根，准渐开线齿型设计，按科学数据设计的K形框图控制齿部精度，齿轮强化喷丸处理，提高承载能力。

4.采用细齿设计，啮合平稳、噪音小。

5.全同步器，换档机构轻便灵活，主箱为双锥面锁环式同步器，同步器容量大，副箱为增强型惯性锁销式同步器，非金属摩擦材料，使用可靠。

6.可根据用户要求配备离合器壳、分离装置总成等。

7.轴向尺寸短，重量轻，承载能力大，使用可靠，维修方便。

8.挡位排列合理，速比级差小，头挡速比大（15.53），重载爬坡能力强。

9.挡位清晰，换档灵活，可采用单H、双H操纵、单杆、双杆、软轴操纵。

●12JS160T变速器使用要求正确合理地操作使用变速器，定期进行维护保养，对于保证汽车安全可靠的行驶和延长变速器的使用寿命十分重要，请遵循下面使用要求：1.润滑油牌号变速器内须加注优质齿轮润滑油，其性能不得低于85W/90GL-5车辆齿轮油。

2. 油面位置油面高度由变速器壳体侧面的锥形油面观察孔进行检查，油面高度应与油面观察孔下沿平齐，最低不得低于油面观察孔下沿5mm。

过多的加油量将会导致变速器温度升高和漏油；过少的加油量将会导致零件润滑不良，严重者将会发生烧箱事故。

法士特变速箱说明书12020年4月19日6JS160T型系列变速器使用说明书编写校对审核批准陕西法士特齿轮有限责任公司1.概述6JS160T双中间轴全同步器系列变速器是我厂为适应市场完全自主开发设计的，采用双中间轴的结构，主副箱组合式设计，主副箱均带有同步器，主箱前进档带新型双锥面同步器；副箱带锁销式同步器。

在同类产品中外形尺寸小，重量轻，结构简单，便于维修，成本低廉，可广泛运用于长途客车或公交车辆，以及水泥搅拌车等特殊车辆，市场前景看好。

2主要设计参数2.1 额定输入功率：209~285KW；额定输入扭矩：1050~1600Nm；最高输入转速：2600rpm；中心距：116mm；长度：778.8mm（2号离合器壳体前止口端面到输出法兰盘后止口端面）；重量：220Kg（含离合器壳体）2.2各档速比：2.3 总成代号的含义6 J S 160 T A速比代号主箱带同步器×10 = 名义输入扭矩（Nm）双中间轴结构机械式前进档数3 6JS160T系列变速器主截面图参见图14 6JS160T系列变速器动力传递6JS160T双中间轴系列变速器双中间轴、全同步器、主副箱结构，由一个前置四档主变速器和一个两档的副变速器组成。

动力从一轴输入后，分流到两根中间轴上，再由中间轴齿轮到二轴齿轮，，当移动同步器滑套，使滑套的结合齿（内花键）与和二轴齿轮的内齿相连的同步锥环的结合齿（外花键）结合时，二轴就与二轴齿轮成为一体并按一定的速比转动而传递动力。

这样最后动力从二轴上的法兰盘输出（参见图2）。

态。

它们经过装在内孔上的花键垫片、二轴上的长六角键、及齿轮轴肩进行轴向定位。

在副变速器中，副箱驱动齿轮与二轴经过花键联结。

副箱中间轴传动齿轮焊接在副箱中间轴上。

副箱主轴减速齿轮经过花键垫片支撑在副箱主轴上，而且齿轮在径向也能够浮动。

主、副变速器内的各档齿轮均为常啮合形式。

主箱所有前进档采用机械操纵的双锥面锁环式同步器换档，档位清晰、挂档轻便灵活、减轻了驾驶员的劳动强度；副箱换档设有气操纵的锁环式惯性同步器，其同步锥环上采用高性能非金属摩擦材料，摩擦系数大，使用寿命长。

前言6DS50T双中间轴变速器是陕西法士特汽车传动集团公司在本公司传统双中间轴变速器技术的平台上，自行开发制造的一款输入扭矩为500Nm的新型变速器。

6DS50T双中间轴变速器设计新颖，采用单箱体三段式结构、双中间轴传动，除倒档外采用全同步器换档，且一二档采用双锥面锁环式同步器，增大了摩擦面，大大增加了同步扭矩；三四档、五六档采用单锥面锁环式同步器。

6DS50T双中间轴变速器速比配置合理、采用细高齿设计、齿轮啮合平稳、变速器噪音低、全同步器换档、档位清晰、换档灵活，操纵形式多样，可采用单杆、双杆操纵等。

6DS50T双中间轴变速器生产工艺先进。

变速器的各个部件加工都有国际先进的机床（以数控、加工中心为主）、热处理设备（IPSEN连续炉和艾协林箱式炉）作保障，重要零件的生产在专门的生产线进行。

该变速器可广泛应用于中高端轻卡、中小型客车等车型。

陕西法士特汽车传动集团公司可根据用户需要进行变型设计、改装配套、维修服务、配件供应等。

为顾客提供满意的产品和服务是法士特公司的宗旨。

欢迎广大客户光临我公司咨询、洽谈、参观指导，我们将竭诚为您服务。

一、6DS50T变速器的主要性能参数额定输入功率：100Kw最大输入扭矩：500Nm最高输入转速：2600rpm各档速比：注：a. 质量中包括离合器壳，但不包括润滑油和分离装置；b. 所指长度是从离合器壳体前止口端面到输出法兰盘后止口端面；c．加油量仅供参考，具体请参阅后面图示说明。

二、编号规则6 D S 50 T全同步器换档×10=名义输入扭矩（Nm）双中间轴结构单箱前进档数三、6DS50T变速器主截面图（见图1）四、6DS50T变速器安装尺寸图（见图2）五、6DS50T变速器动力传递路线6DS50T变速器的结构简图如图3所示；6DS50T变速器的动力传递路线如图4所示。

六、6DS50T变速器的典型结构1.双中间轴结构变速器采用两根结构完全一致的中间轴，它们相间180°。

法士特16档工作原理
法士特16挡变速箱的工作原理如下：
1. 动力传递：发动机输出的动力首先传递到变速箱的前副箱一轴上，然后通过一轴上的齿轮将动力传递到主箱的双中间轴上。

之后，动力经过双中间轴后，进入到浮动的二轴上。

最后，二轴输出的动力通过副箱传递到外部，从而带动传动轴的转动。

2. 选挡和换挡：法士特16挡自动机械变速器（ATM）是在法士特16挡机械变速器和普通离合器的基础上改变手动换挡操纵的部分。

通过微控制器来智能选挡，电气控制单元控制选挡、换挡和离合器的操纵，从而实现选挡换挡自动化。

3. 奇偶挡和高低挡：法士特16挡变速箱具有奇偶挡和高低挡两个挡位设置概念。

奇数挡是指单数挡位，偶数挡是指双数挡位，奇偶挡位的变换由换挡手柄上的拨片控制；低挡位指1-8挡，高挡位指9-16挡，高低挡位的转换由双H操纵装置上的拨头控制。

法士特16档工作原理的具体细节较为复杂，如需更多信息，建议咨询专业人士或查阅专业汽车书籍。
