电流表改装成欧姆表

高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。

可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。

1)欧姆表设计将图a中的实物连线组成欧姆表。

欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。

表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。

3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。

若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。

2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

1)连线根据图a和题给条件，将图b中的实物连线。

2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。

由此可以推测出所改装的电表量程不是预期值，而是25 mA。

3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。

4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。

其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。

2019年02月15日xx 学校高中物理试卷学校：___________姓名：___________班级：___________考号：___________一、实验题1.把一量程6mA 、内阻100Ω的电流表改装成欧姆表,电路如图所示,现备有如下器材:A.电源E=3V(内阻不计);B.变阻器0~100Ω;C.变阻器0~500 Ω;D.红表笔;E.黑表笔1.变阻器选用__________2.红表笔接__________端,黑表笔接__________端3.电流表2mA 刻度处换成电阻刻度,其电阻值应为__________2.某学生实验小组利用下图所示电路,测量多用电表内电池的电动势和电阻“1k ⨯”挡内部电路的总电阻.使用的器材有:多用电表;电压表:量程0~5V ,内阻十几千欧;滑动变阻器:最大阻值5k Ω;导线若干.回答下列问题:1.将多用电表挡位调到电阻“1⨯k”挡,再将红表笔和黑表笔__________,调零点.2.将多用电表的红表笔和__________(填“1”或“2”)端相连,黑表笔连接另一端.3. 将滑动变阻器的滑片调到适当位置,使多用电表的示数如图甲所示,这时电压表的示数如图乙所示.多用电表和电压表的读数分别为__________k Ω和__________V . 图甲图乙4.调节滑动变阻器的滑片,使其接入电路的阻值为零,此时多用电表和电压表的读数分别为12.0k Ω和4.00V .从测量数据可知,电压表的内阻为__________k Ω.5. 多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路,如下图所示.根据前面的实验数据计算可得,此多用电表内电池的电动势为⨯”挡内部电路的总电阻为__________kΩ.__________V,电阻“1k3.某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后,动手测量一根金属丝的电阻。

1.他们选择了“ x 10”挡,并用正确的操作方法测量时,发现指针偏转角度太大。

1 欧姆表的刻度为什么不均匀?欧姆表是由电流表改装而成(即电流表串联一个电源和可变电阻)。

电流表指针偏转的角度与流过的电流成正比。

(即θ∝I)利用欧姆表测电阻时,先调零,则内。

当测量电阻Rx 时,有,由此可知Rx与I不是线性变化,因此欧姆表刻度不均匀,从右到左,刻度线越来越密。

2 使用欧姆表时,为什么要尽可能利用中央刻度?由于欧姆表刻度不均匀,读数时必然存在误差,当指针在右边时,尽管在表盘上读数较为准确,但乘上大倍率时,误差就会很大;当指针在左边时,由于刻度线太密,数值跳跃很大,无法准确读出电阻值的大小;而中央部分的刻度相对均匀一些,读数也较为准确,因此,测量电阻时,应尽量使指针在中央刻度附近。

3 如果指针指在10Ω和20Ω的正中央,则Rx<15Ω,为什么?由于从右到左,刻度线越来越大、越来越密,偏转相同的角度时,左边的电阻变化量大,右边的电阻变化量小。

20-Rx>Rx-10 因此Rx<15Ω。

4 测量过程中,如果用×10的倍率时,指针偏转角太小,为什么改用×100的倍率,而不是×1的倍率?指针偏角太小,意味着数值太大,因为指针不偏转时,指示为∞,为使指针在中央附近,应选择较大的倍率,即×100。

5 为什么欧姆表中的电池用久了,在测量时R测> R真?电池用久了,电动势要变小,设原来的电动势为E0,后来电动势为E,则E> E。

当电路中电流为I时,电表的示数,而电阻真实值。

则。

且电动势变化越大,误差越大。

6为什么每次换倍率后都需要重新调零?调零时,换用不同倍率时,欧姆表的内部电路发生了变化,可使电动势E或I g发生改变,则表的内阻(即中值电阻)也发生变化。

如J0411型多用电表的欧姆表电路如图所示。

×1、×10、×100之间转换时,电动势E不变,但由于与并联的电阻值不同(相当于电流计改装为电流表,安培表量程发生了变化);使电流表满偏时,电路中的电流发生变化,从而R内改变。

考点19 欧姆表欧姆表(选修3-1第二章：恒定电流的第八节多用电表的原理)★★★○○○○1、欧姆表：电流表改装成的能够测量导体的电阻，并能直接读出电阻数值的仪表。

2、欧姆表原理（1）构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联． 外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .（2）工作原理：闭合电路的欧姆定律I ＝xg R r R R E+++.则被测电阻R x =IE－（R g +R+r ），由于R x 与电流I 不成正比例，故欧姆表的刻度值是不均匀的。

1、红黑表笔的接法：由于电流表的上端接电源的负极，故它对应的是负接线柱，即B 是黑表笔；电流表的下端接电源的正极，故A 端对应的是红表笔。

2、刻度的标定：红黑表笔短接（被测电阻R x ＝0）时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．①当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．（下图甲） ②当I ＝0时，R x →∞，在I ＝0处标为“∞”．（下图乙）③当外电路接某一电阻后，其电流表的指针如图丙所示，直接读数就是被测电阻的大小。

④当I ＝2g I 时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．3、欧姆表的读数（1）为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近．（2）除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读． （3）电阻值等于指针示数与所选倍率的乘积．例：关于欧姆表及其使用中的问题，下列说法正确的是( ) A. 接表内电源负极的应是黑表笔B. 换挡后，都要重新调零，使指针指到满刻度C. 表盘刻度是均匀的D. 表盘刻度最左边表示电阻阻值为0 【答案】B1、如图所示为多用电表电阻挡的原理图，表头内阻为R g ，调零电阻为R 0，电池的电动势为E ，内阻为r ，则下列说法中错误的是( )A. 它是根据闭合电路欧姆定律制成的B. 接表内电池负极的应是红表笔C. 电阻挡对应的“∞”刻度一般在刻度盘的右端D. 调零后刻度盘的中心刻度值是r ＋R g ＋R【答案】C2、（甘肃省天水市一中2020学年高二上学期第一阶段考试）一个用满偏电流为3mA 的电流表改装而成的欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA 处，则被测电阻的阻值为（ ）A. 2000 ΩB. 15000ΩC. 1000 ΩD. 500 Ω 【答案】C【精细解读】因测量500Ω电阻指针指在刻度的中间，则中值电阻为500Ω，则其内阻为500Ω．电池的电动势为Ig×R 内=3×10×3×500=1.5V，再由EI R R =+测内可求得R 测；根据中值电阻定义可知欧姆表内阻500R =Ω内，则3310500 1.5E Ig R V -=⨯=⨯⨯=内，再由EI R R =+测内，得1000ER R I=-=Ω测内，则C 正确． 3、2020年埃博拉疫情在世界部分地区爆发，为了做好防范，需要购买大量的体温表，某同学想自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R 随温度t 变化的图线如图甲所示。

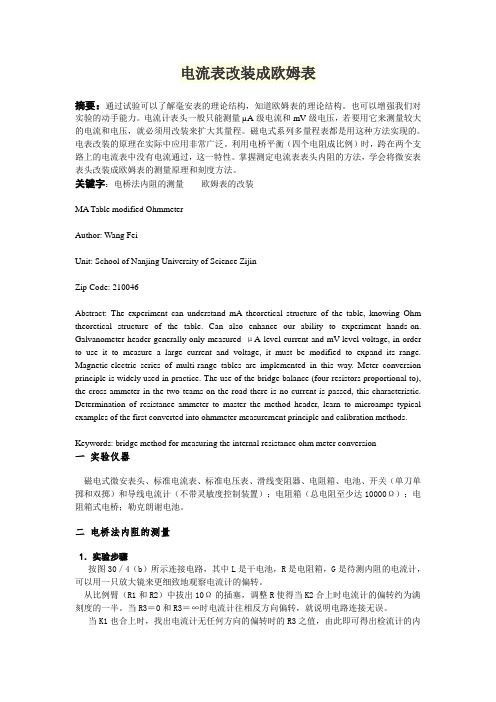

电流表改装成欧姆表摘要：通过试验可以了解毫安表的理论结构，知道欧姆表的理论结构。

也可以增强我们对实验的动手能力。

电流计表头一般只能测量µA级电流和mV级电压，若要用它来测量较大的电流和电压，就必须用改装来扩大其量程。

磁电式系列多量程表都是用这种方法实现的。

电表改装的原理在实际中应用非常广泛。

利用电桥平衡（四个电阻成比例）时，跨在两个支路上的电流表中没有电流通过，这一特性。

掌握测定电流表表头内阻的方法，学会将微安表表头改装成欧姆表的测量原理和刻度方法。

关键字：电桥法内阻的测量欧姆表的改装MA Table modified OhmmeterAuthor: Wang FeiUnit: School of Nanjing University of Science ZijinZip Code: 210046Abstract: The experiment can understand mA theoretical structure of the table, knowing Ohm theoretical structure of the table. Can also enhance our ability to experiment hands-on. Galvanometer header generally only measured μA-level current and mV-level voltage, in order to use it to measure a large current and voltage, it must be modified to expand its range. Magnetic-electric series of multi-range tables are implemented in this way. Meter conversion principle is widely used in practice. The use of the bridge balance (four resistors proportional to), the cross-ammeter in the two teams on the road there is no current is passed, this characteristic. Determination of resistance ammeter to master the method header, learn to microamps typical examples of the first converted into ohmmeter measurement principle and calibration methods.Keywords: bridge method for measuring the internal resistance ohm meter conversion一实验仪器磁电式微安表头、标准电流表、标准电压表、滑线变阻器、电阻箱、电池、开关（单刀单掷和双掷）和导线电流计（不带灵敏度控制装置）；电阻箱（总电阻至少达10000Ω）；电阻箱式电桥；勒克朗谢电池。

四、实验内容和步骤：
1、测定待改装表的电阻Rg连线图及步骤
调节R1，Rw, 电源电压，当标准表的读数为1mA且待改装表读数为0.5mA时，则Rg=R1 2、将量程为Ig =1mA,毫安表的量程扩大为I＝10mA的连线图及实验步骤
计算分流电阻RS的理论值，校对量程，记录分流电阻RS的实际值
校对其他整刻度，让改装表的指针对准相应刻度，从标准表读数
3、将量程为Ig =1mA毫安表的量程扩大为V＝10V的电压表的连线图及实验步骤
计算分压电阻Rm的理论值，校对量程，记录分流电阻Rm的实际值
校对其他整刻度：让改装表指针对齐刻度，读标准表的读数
4、将1mA量程的待改装电流表改装为串连分压式欧姆表的连线图及实验步骤
调节中值电阻，调节V=1.5v,表头满偏
R3+Rw+Rg=1500欧
标定欧姆表的刻度
六、数据处理：
1将数据按要求处理后，用坐标纸或计算机画出改装电流表的校准曲线（ΔI－I图），并按公式确定改装表的等级；
E=0.35为0.5级
2、用坐标纸或计算机画出ΔU－U校准曲线。

并按公式确定改装表的等级；
T=0.60.所以为1级
3、以I为纵坐标，Rx为横坐标作I-Rx图并连成光滑曲线。

2021年高考物理实验专题提升练习：电学实验（一）一、单选题1．一个用满偏电流为3mA的电流表改装成欧姆表，电阻调零后，用它测量500Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1mA处，则被测电阻的阻值为A．1000ΩB．1500ΩC．2000ΩD．5000Ω2．如图所示是用量程为0~3mA的电流表改装为欧姆表的电路，其中表内电池的电动势为1.5V，那么，在电流表的2mA刻度处所对应的电阻刻度是（）A．50ΩB．150ΩC．250ΩD．500Ω3．某同学在实验室利用电流表和电压表测导体电阻。

在连接电路时，将电压表的一端a预留出来，可以选择接b或接c，电路如图所示。

下列说法正确的是（）A．当a连接b时，电流表的测量值小于通过待测电阻的电流B．当a连接b时，电压表的测量值大于待测电阻两端的电压C．当a连接c时，电流表的测量值小于通过待测电阻的电流D．当a连接c时，电压表的测量值大于待测电阻两端的电压4．下列关于多用电表的说法，正确的是A．用多用电表测量直流电流时，红、黑两表笔中黑表笔电势较高B．用多用电表测量直流电压时，红、黑两表笔中黑表笔电势较低C．用多用电表测量电阻时，红、黑两表笔中黑表笔电势较低D．用多用电表测量电阻时，红、黑两表笔电势相等5．关于图中的四个图线，下列说法中正确的是（）．A．其中电源的外特性曲线（U-I图）是图（a）B．其中电源的输出功率与负载电阻的关系曲线（P-R图）是图（b）C．其中电源的效率与负载电阻的关系曲线（Rη-图）是图（c）D．其中电阻的伏安特性曲线（I-U图）是图（d）6．如图所示，用电流表和电压表测量电阻R x的阻值，c端与b端相连时，电流表示数4.60mA，电压表示数2.50V，c端与a端相连时，电流表示数5.00mA，电压表示数2.30V，比较这两次结果正确的是A．电阻的真实值更接近543Ω，且大于543ΩB．电阻的真实值更接近543Ω，且小于543ΩC．电阻的真实值更接近460Ω，且大于460ΩD．电阻的真实值更接近460Ω，且小于460Ω7．用伏安法测电阻时，为了减小实验误差，将实验器材按图连接，留下一个伏特计接线头P，将P分别与a，b两点接触一下，则A．若安培计示数变化显著，P应接在aB．若安培计示数变化显著，P应接在aC．若伏特计示数变化显著，P应接在bD．若伏特计示数变化显著，P应接在a8．分别用如图所示的甲、乙两种电路测量同一未知电阻的阻值，图甲两表的示数分别为3V、4mA；图乙两表的示数分别为3.8V、3.8mA，则下列说法正确的是A．用甲图测量更准确，待测电阻R X的真实值略小于750ΩB．用甲图测量更准确，待测电阻R X的真实值略大于750ΩC．用乙图测量更准确，待测电阻R X的真实值略大于1kΩD．用乙图测量更准确，待测电阻R X的真实值略小于1kΩ9．图示为一已进行欧姆调零的欧姆表，用该欧姆表测一电阻R的阻值时，指针偏转至满刻度的12处．现用该欧姆表测一未知电阻的阻值，指针偏转到满刻度的13处，可知该电阻的阻值为（）A．R B．2R C．3R D．4R10．实验室里可以用欧姆表直接测量电阻．如图所示，虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成．某欧姆表的刻度值是按电源电动势为1.5V来刻度的，电流表的满偏电流为10mA．使用一段时间后，发现电动势已降为1.2V，此时重新调零后，用该欧姆表测得某电阻值为200Ω，则此电阻的实际值为（）A．160ΩB．180ΩC．200ΩD．220Ω11．如图甲所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的()A．B．C．D．12．下列说法正确的是()A．电流的方向就是电荷定向移动的方向B．电动势反映了电源把电能转化为其他形式能量的本领C．当换用不同倍率的欧姆档去测量电阻时，必须重新进行电阻档调零D．使用欧姆表测电阻时，刻度盘上的刻度是均匀的13．要安装如图所示的单量程欧姆表，电源电动势E=1.5V，内阻不计。

欧姆表的原理图21171．如图2117所示是把量程为3 mA 的电流表改装成欧姆表的结构示意图，其中电池电动势E ＝1.5 V ，改装后，原来电流表3 mA 刻度处的刻度值定为零位置，则2 mA 刻度处应标为________，1 mA 刻度处应标为________． 答案 250 Ω 1 000 Ω解析 因为R 内＝E I g ＝1.5 V3 mA ＝500 Ω，I 1＝E R 内＋R x 1，2 mA ＝ 1.5 V500 Ω＋R x 1，所以R x 1＝250 Ω.因为I 2＝E R 内＋R x 2，1 mA ＝ 1.5 V 500 Ω＋R x 2，所以R x 2＝1 000 Ω.多用电表的功能及使用图21182．如图2118所示，用多用电表测量直流电压U 和测电阻R ，若红表笔插入多用电表的正(＋)插孔，则( )A ．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B ．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C ．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D ．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表 答案 B解析题图中所示是多用电表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．(时间：60分钟)题组一欧姆表的原理1．下列说法中正确的是()A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小答案AB解析由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．2．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定()A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω＜R＜1 500 ΩD．1 500 Ω＜R＜2 000 Ω答案 C解析表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1 000 Ω＜R ＜1 500 Ω，故选C.3．一个用满偏电流为3 mA的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA处，则被测电阻的阻值为()A．1 000 ΩB．5 000 ΩC．1 500 ΩD．2 000 Ω答案 A解析本题主要考查对欧姆表的原理的理解．设欧姆表的内阻为R内，由欧姆定律知：3×10－3 A＝ER内，1.5×10－3 A＝ER内＋500 Ω，所以R内＝500 Ω，E＝1.5 V，又1×10－3 A＝ER内＋R x，所以R x＝1 000 Ω.图21194．如图2119是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为( ) A ．4R B ．5R C ．10R D ．16R 答案 D解析 当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即I g ＝ER 内，当测量电阻值为R 的电阻时，有4I g 5＝E R 内＋R ，设待测电阻阻值为R ′，则有I g 5＝E R 内＋R ′，联立各式解得R ′＝16R .故D 对．图211105．如图21110所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA ，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 kΩ，电池的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，图中与接线柱A 相连的表笔颜色应是________色．按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x ＝________ kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)． 答案 红 5 变大解析 由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r ，且指针指中央，I ＝12I g ＝150 μA ，联立解得R x＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大． 题组二 多用电表的功能及使用6．下列关于多用电表电阻挡的说法中，正确的是( )A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B．红表笔是与表内的电源的负极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近答案ABCD解析由多用电表电阻挡的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行电阻挡调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．题组三综合应用图211117．如图21111所示，欧姆表刻度盘中，未使用时指针指A，两表笔短接时指针指B.若欧姆表的总内阻为24 Ω，C是A、B的中点，D是A、C的中点，则D点的刻度值为________ Ω.答案72解析由欧姆表原理：I g＝ER＋r＋R g，当指针指D点时，电流为满偏电流的14，则由I g4＝ER＋r＋R g＋R x′，得：R x′＝3R内＝72 Ω.8．实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～300 Ω)；D．变阻器(0～800 Ω)；E．干电池(1.5 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用________，变阻器应选用________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________．答案B D E 1.5 kΩ解析若选用A电流表，需要变阻器的最小阻值为R＝EI g－1.5 kΩ＝13.5 kΩ.C、D两个变阻器都不能用，故不能选A电流表．若选用B电流表，需要变阻器的最小阻值为R＝EI g－1 kΩ＝0.5 kΩ＝500 Ω，D变阻器可以满足，故电流表选B，变阻器选D.由于只有一个电源，故电源选E.欧姆表中心刻度的阻值为R 中＝R 内＝E I g ＝1.5 V1 mA＝1.5 kΩ.图211129．在如图21112所示的电路中，电源的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，电流表满偏电流I g ＝10 mA ，电流表电阻R g ＝7.5 Ω，A 、B 为接线柱．(1)用一根导线把A 、B 直接连起来，此时，应把可变电阻R 1调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150 Ω的定值电阻R 2，电流表指针指着多少刻度的位置？(3)如果把任意电阻R 接在A 、B 之间，电流表读数I 与R 的值有什么关系？ 答案 (1)142 Ω (2)5 mA (3)R ＝1.5 VI－150 Ω解析 (1)因电流表电阻R g 的值不能忽略，此时可以把电流表视为一个电阻来计算．由闭合电路欧姆定律，有I g ＝ER g ＋r ＋R 1从中解出可变电阻R 1的值R 1＝E I g －R g －r ＝(1.50.01－7.5－0.5) Ω＝142 Ω这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R 1的值需调节到142 Ω.(2)保持可变电阻R 1的值不变，把R 2＝150 Ω接在A 、B 之间，设这时电流表读数为I 2，由闭合电路欧姆定律得：I 2＝E R g ＋r ＋R 1＋R 2＝ 1.57.5＋0.5＋142＋150 A ＝0.005 A ＝5 mA这表示，接入R 2后，电流表指针指在“5 mA ”刻度的位置．(3)把任意电阻R 接到A 、B 之间、设电流表读数为I ，则I ＝ER g ＋r ＋R 1＋R代入数值后，得I ＝ 1.5 V150 Ω＋R解出R ＝1.5 VI －150 Ω.。

电表的改装与校准(二)——将表头改装为伏特表、欧姆表;校正改装后的电表————————————————————————————————作者：————————————————————————————————日期：电表的改装与校准（二）———— 将表头改装为伏特表、欧姆表；校正改装后的电表【实验目的】1、了解磁电式电表的基本结构；2、掌握电表的校准方法，学会作校准曲线。

【实验仪器】二、电表的改装（1）将表头改装为安培表 （2）将表头改装为伏特表表头的满度电压很小，一般为零点几伏。

为了测量较大的电压，在表头上串联电阻0R ，如图6所示，使超过表头所能承受的那部分电压降落在电阻0R 上。

表头和串联电阻0R 组成的整体就是伏特表，串联的电阻0R 称为扩程电阻。

选用不同大小的0R ，就可以得到不同量程的伏特表。

设改装后的电压表量程为U ，当表头满刻度时有：00(1)(1)g g g gU U UR R n R I U -==-=- 式中，n 为电压表的扩程倍数。

可见，要将表头测量的电压扩大n 倍时，只要在该表头上串联阻值为(1)g n R -扩程阻值0R 。

表头的g I 、g R 事先测出，根据需要的电压表量程，由上式即可算出应串联的电阻值。

一般地，由于电压表量程U 远大于表头的量程g U ，串联电阻0R 会远大于表头内阻g R 。

（3）将表头改装为欧姆表最简单一种电路如图7所示。

设待改装表的内阻为g R ，量程为g I 。

电源电动势E 与固定电阻1R （称为限流电阻）、可变电阻P R （称为调零电阻）串联。

x R 为被测电阻，测量时将其接在A 、B 两点之间。

由闭合电路的欧姆定律可知，接入x R 后，表头所指示的电流：1x g P xEI R R R R =+++当E 、1g P R R R ++的值一定时，x R 的一个值与x I 的一个值相对应，即与表头指针的一个偏转角相对应，所以表面可以按电阻值来划分刻度。
