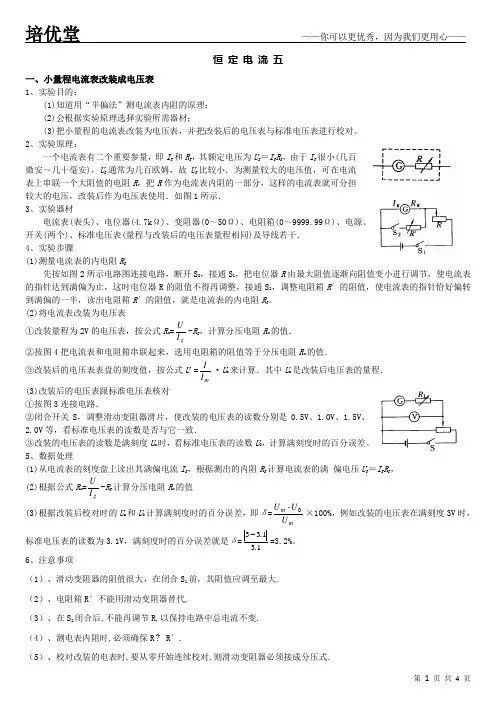

第 1 页 共 1 页恒定电流 五一、小量程电流表改装成电压表 1、实验目的：(1)知道用“半偏法”测电流表内阻的原理；(2)会根据实验原理选择实验所需器材；(3)把小量程的电流表改装为电压表，并把改装后的电压表与标准电压表进行校对。

2、实验原理：一个电流表有二个重要参量，即I g 和R g ，其额定电压为U g ＝I g R g ，由于I g 很小(几百微安～几十毫安)，U g 通常为几百欧姆，故U g 比较小．为测量较大的电压值，可在电流表上串联一个大阻值的电阻R ，把R 作为电流表内阻的一部分，这样的电流表就可分担较大的电压，改装后作为电压表使用．如图1所示． 3、实验器材电流表(表头)、电位器(4.7k Ω)、变阻器(0～50Ω)、电阻箱(0～9999.99Ω)、电源、开关(两个)、标准电压表(量程与改装后的电压表量程相同)及导线若干． 4、实验步骤(1)测量电流表的内电阻R g先按如图2所示电路图连接电路，断开S 2，接通S l ，把电位器R 由最大阻值逐渐向阻值变小进行调节，使电流表的指针达到满偏为止，这时电位器R 的阻值不得再调整，接通S 2，调整电阻箱R ′的阻值，使电流表的指针恰好偏转到满偏的一半，读出电阻箱R ′的阻值，就是电流表的内电阻R g 。

(2)将电流表改装为电压表①改装量程为2V 的电压表，按公式R x =gI U-R g ，计算分压电阻R x 的值． ②按图4把电流表和电阻箱串联起来，选用电阻箱的阻值等于分压电阻R x 的值． ③改装后的电压表表盘的刻度值，按公式U =mI I ·U m 来计算．其中U m 是改装后电压表的量程．(3)改装后的电压表跟标准电压表核对 ①按图3连接电路．②闭合开关S ，调整滑动变阻器滑片，使改装的电压表的读数分别是0.5V 、1.0V 、1.5V 、2.0V 等，看标准电压表的读数是否与它一致．③改装的电压表的读数是满刻度U m 时，看标准电压表的读数U 0，计算满刻度时的百分误差。

电表改装的两种情况一、把电流表G 改装成电压表（1）电流表改装成电压表的原理：将电流表的示数根据欧姆定律U g =I g R g换算成电压值，可直接用于测电压，只是量程U g 很小。

如果给小量程电流表串联一个分压电阻，就可以用来量度较大的电压。

因此电压表实际上就是一个串联了分压电阻的电流表，如图1所示。

（2）分压电阻的计算:由U =I g R g +I g R 解得g g R I U R -=，因为电压扩大量程的倍数g U U n =，所以R =（n -1）R g 。

需要说明的是，通过表头的满偏电流并没有改变，加在表头两端的最大电压也没有改变，仍是U g =I g R g ，但改装成的电压表的最大电压增大了，所以表的刻度盘要改换，原来是0～I g R g ，现在要换成0～（I g R g +I g R ），即每个刻度处的电流数要换成对应的总电压数IR g +IR 。

二、电流表G 改装成大量程电流表（1）电流表改装的原理：给小量程电流表并联一个分流电阻，就可以用来量度较大的电流，即扩大了电流表的量程，如图2所示。

（2）分流电阻的计算：由并联电路的特点U g =I g R g =(I -I g )R ，解得1-=-=gg g g g I I R I I R I R ，因为电流扩大量程的倍数g I I n =，所以1-=n R R g 。

与改装电压表一样，刻度盘也要由原来指示的通过电流表G 的电流换成指示电流表A 的电流。

典例剖析 一灵敏电流计，它的电阻是12 Ω，指针每偏转一格指示2 mA ，现在把它改装成电流表，使它的指针每偏转一格指示1 A ，那么，分流电阻多大？如果改装成电压表，使它的指针每偏转一格指示1 V ，则分压电阻多大？【思路剖析】（1）如何改装成电流表？刻度盘如何改换？（2）如何改装成电压表？刻度盘如何改换？。

把电流表改装成电压表把电流表改装为电压表：（一）目的：1.练习把电流表改装成电压表，加深对串联分压作用的理解；2.学会用分流法测定电流表的内阻，进一步理解并联分流的原理； 3.掌握确定改装电压表的百分误差的方法。

（二）原理：1.电路的串并联特点；2.部分电路欧姆定律；（三）器材：电流计，直流电压表，滑动变阻器，电阻箱，干电池，单刀开关，导线若干。

（四）实验步骤：1．用半偏法如图实14-1电路测定电流表内阻rg。

（1）先断开S2，闭合S1，调节R，使电流表满偏；（2）将电阻箱R′的阻值调到最小，闭合S2，这时电G的示数很小。

调节R′，使电流表指针正好指到满刻度半，即达到半偏。

流表的一图实14-1（3）记下电阻箱R′的阻值，它就是电流表内电阻rg的阻值。

当R比R/大很多时，可以认为rg=R/。

（当R比R/大很多时，调节R/基本上不改变电路的总电阻，可认为总电流不变，因此当电流表半偏时，通过R/的电流也是满偏电流的一半，两个分路的电阻相等）。

实际上，S2闭合后，总电阻略有减小，总电流略有增大，当电流表半偏时，通过R/的电流比通过电流表的电流稍大，即R/比rg稍小，因此测量的系统误差总是使rg的测量值偏小。

其中R不必读数，可以用滑动变阻器（要求阻值较大，实验室中一般的滑动变阻器达不到要求）也可用电阻箱，R′需要读数，所以必须用电阻箱。

2．把电流表改装为电压表：根据rg、Ig和扩大后的量程，计算出需要给电流表串联的电阻R1的值。

（1）根据上面实验结果计算出电流表的满偏电压Ug＝Igrg，为了将它的量程扩大到U，则它的量程扩大的倍数为n=U/Ug，故应串联的分压电阻为R=(n-1) rg。

（2）将电流表与电阻箱串联，使电阻箱阻值为R=(n-1) rg，即组成量程为U的电压表。

（3）弄清改装后表盘的读数：首先明确表盘上每格表示多少伏。

电流表的原量程为300微安，最大量程处标的是“30”，表盘上“0－30”之间是15格，改装成2伏的电压表后，每一格应表示2／15伏，如果指针指在110微安刻度上，实际电压是2×（110／300）＝0．73伏，如果指针偏转3格，实际电压是（2／15）×3＝0．40伏。

设计与创新能力:要求考生将教材中的实验原理、实验方法迁移到新的背景中,以完成新的实验要求的设计性实验,将逐步取代对原教材中实验的考查。

[实验目的]1．将电流表改装为电压表2．用半偏法测电流表内阻[实验原理]（1）半偏法测电流表内阻我们用图可以测电流表的内阻r g。

图中的R为 ,R′用。

（2）设电流表的满偏电压为U g,内阻为r g,则要将电流表改装成量程为U的电压表,则电阻R= 。

在方框中画出实验电路图（写推导过程）[实验器材]电流表,学生电源（10V）,电键,导线若干,电压表（用于校准）还需要[实验内容]一．半偏法测电流表内阻1．按图连接电路,电键S1闭合前,R接入电路阻值最大2．闭合S1,调整R的阻值,使电流表指针偏转到满刻度（注意量程）3．合上开关S2,调整R′的阻值,使电流表指针偏转到正好是满偏刻度的一半,记下此时的R′4．当R比R′大很多时,可以认为r g=R′电流表内阻r g=二．将电流表改装成电压表1．改装成量程为U=2V,则需要 联的电阻R =2．连接电路:将分压电阻R 与电流表串联,引出二个接线柱,并将电流表刻度盘改为电压表刻度盘。

3．校对电压表①按如右图所示的电路连线。

②先将触头移动到最左端,然后闭合电键,移动触头位置,使改装后电压表的示数从零逐渐增大到量程,每移动一次记下改装的电压表和标准电压表示数,并计算满刻度时的百分误差:百分误差=100"⨯-UUU ℅将数据填入下列表格中。

[注意事项]1．半偏法测电阻时,滑动变阻器的阻值R 1应远大于电流表内阻。

2．闭合电键前应检查变阻器触头位置是否正确,应使回路电流最小。

3．校对改装后电压表时,应采用分压式电路,变阻器阻值应较小,使改装电压表的示数从零开始增加。

[问题与讨论]1、半偏法测电阻时,为什么当R 比R ′大很多时,可以认为r g =R ′？2、试分析本实验中采取的“半偏法”测电流表内阻的系统误差。

3、如何将满偏电压为U g ,内阻为R V 的电压表改装成量程为I 的电流表？ [基础练习]1．有一量程为0、6A 的电流表,其刻度盘如右图13-3所示,今在此电流表的两端并联一电阻,其阻值等于该电流表内阻的1/2,使之成为一个新的电流表,则此时刻度盘上的每一个小格表示 A 。

拾躲市安息阳光实验学校实验十三把电流表改装为电压表考纲解读1.掌握电流表的三个参数，学会用“半偏法”测量电流表的内阻.2.学会把电流表改装为电压表．基本实验要求1．实验目的(1)了解电流表构造，明确满偏电流I g，表头内阻R g，满偏电压U g的意义．(2)进一步理解串联的分压作用．(3)掌握把电流表改装为电压表的方法．(4)理解半偏法测电阻的原理．2．实验器材电流表、电阻箱、开关、电池组、滑动变阻器(大阻值)、电压表、导线．3．实验步骤(1)半偏法测电流表内阻①按照实验原理图甲所示的电路图连接成实验电路，开关S1、S2都处于断开状态，使滑动变阻器在电路中的阻值最大．②闭合开关S1，调节滑动变阻器使电流表的指针满偏．③闭合开关S2，调节电阻箱R′使电流表示数从满偏电流I g减小到半偏电流12I g，读出此时电阻箱的阻值R′，就是电流表的内阻r g.④断开电键．(2)改装电压表①计算出电流表改装成电压表需要串联的电阻值R1＝UI g－r g.②将电阻箱R′的阻值调到R1，与电流表串联构成量程为U的电压表．规律方法总结1．“半偏法”测电流表的内阻电路图如实验原理图甲所示，合上S1，调整滑动变阻器，使电流表恰好满偏；再闭合S2，调整R′，使电流表恰好半偏．当R≫R′时，r g＝R′.2．电流表改装为电压表，根据串联电阻分压的原理可知，把电流表串联一个电阻R组成电压表，二者承受的最大电压(改装后量程)U＝I g(r g＋R)，或U ＝U g＋I g R.其阻值为：R0＝U－U gI g.其原理如实验原理图乙所示．3．校表(1)按如实验原理图丙所示的电路图连接电路，与电压表进行核对．改变滑动变阻器的滑片位置，使○V的示数分别为0、U4、U2、3U4、U，并核对改装的电压表的示数是否正确． (2)R 表＝nr g ，其中n 为U U g ＝U I g r g ，所以nr g ＝UI g＝R 表．4．误差分析(1)在用半偏法测表头内阻的过程中，当闭合开关S 2后，由于R ′与电流表并联．R 并<R g ，所以电路中的总电流比S 2闭合前要大一些，即此时总电流I >I g ，导致流过电阻箱的电流I R ′＝⎝⎛⎭⎪⎫I ′－12I g >12I g .因为12I g R g ＝I R ′R ′，所以R ′<R g ，即表头内阻的测量值小于真实值．(2)根据电流表改装为电压表的原理，与电流表串联的分压电阻阻值R ＝UI g －R g ，由于内阻R g 的测量值小于真实值，使R 的计算值偏大，所以改装后的电压表的量程U 也偏大一些．考点一 实验步骤与误差分析例1 图1是半偏法测定电流表内阻r g 的电路图，图中的R 实物用______，R ′实物用____________．正确连接实物后，实验步骤如下：A ．闭合开关S 1，调整R 的阻值，使电流表指针偏转到满刻度 图1B ．断开S 1，记下R ′的值C ．闭合开关S 2，调整R 和R ′的阻值，使电流表指针偏转到满刻度的一半D ．断开S 1、S 2，将R 阻值调到最大上述__________项步骤有错误，应________才正确，改正后正确操作步骤的顺序编码为________，只有当R ′比R ________时才可认为r g ＝R ′，因为并入R ′后电路的总电流会变________，故r g 的真实值比R ′要稍________．解析 题图中的R 应用滑动变阻器，R ′用电阻箱，因为R 是为了调整G ，而R ′是为了调整电流表半偏时读出电阻值．步骤C 项有错误，R 调整至G 满偏后不能再动，闭合S 2后，通过调整R ′来使G 达到半偏，这样r g ＝R ′.正确的操作顺序应为DACB ；只有当R ′比R 小的多时，闭合S 2后R ′的接入对电路的影响才可忽略，从而近似认为r g ＝R ′，因为并入R ′后电路总电阻变小故电流会变大，因此r g 的真实值比R ′要稍大．答案 滑动变阻器 电阻箱 C 只调整R ′的阻值 DACB 小得多 大大考点二 对实验原理及实验方案的选取例2 用半偏法测量电流表内阻的电路如图2所示．已知电流表的满偏电流I g ＝100 μA.(1)有四位学生对图中电源电动势E 及R 1、R 2的取值提出了下面四个不同的方案，最佳应选择______．A ．E ＝3 V ，R 1为0～9 999.9 Ω的电阻箱，R 2为0～999.9 Ω的电阻箱 图2B．E＝3 V，R1为0～9 999.9 Ω的电阻箱，R2为0～9 999.9 Ω的滑动变阻器C．E＝1.5 V，R1为0～999.9 Ω的电阻箱，R2为0～9 999.9 Ω的电阻箱D．E＝1.5 V，R1为0～9 999.9 Ω的电阻箱，R2为0～999.9 Ω的滑动变阻器(2)某同学在一次实际操作中闭合S1(S2不闭合)，调节R1使电流表满偏，然后保持R1不变，闭合S2，调节R2＝50 Ω时电流表读数为25 μA，则此电流表的内阻为________．A．25 Ω B．50 Ω C．150 Ω D．480 Ω(3)图3用该电流表改装成一只两用表(如图3所示)，其中AB为改装后的电流表接线端，已知R1′＝0.03 Ω.则改装后的电流表的量程为________ A.解析(1)首先从原理上弄清两个电阻的作用，R1是为了使电流表满偏，而R2是为了测量电流表的内阻值，故R2必须是电阻箱，而R1可为电阻箱也可以是滑动变阻器；其次要考虑实验原理带来的误差，要使误差小，应尽可能使R1接入电路的电阻大，则要求电源电动势大，故选A.(2)R2与电流表并联，电压相同，则电流与电阻成反比，得出电流表内阻为150 Ω.(3)由并联电路的规律可得：I＝I1＋I g＝10－4 A＋10－4×1500.03A≈0.5 A.答案(1)A (2)C (3)0.5例3 一直流电压表○V，量程为1 V，内阻为1 000 Ω.现将一阻值在5 000 Ω～7 000 Ω之间的固定电阻R1与此电压表串联，以扩大电压表的量程．为求得扩大后量程的准确性，再给定一直流电源(电动势E为6～7 V，内阻可忽略不计)，一阻值R2＝2 000 Ω的固定电阻，两个单刀开关S1、S2及若干导线．(1)为达到上述目的，将图4连成一个完整的实验电路图．图4(2)连线完成以后，当S1与S2均闭合时，电压表的示数为0.90 V；当S1闭合，S2断开时，电压表的示数为0.70 V．由此可以计算出改装后电压表的量程为________ V，电源电动势为________ V.解析(1)实验电路如图所示(2)当S1与S2闭合时：ER1＋R V·R V＝U1当S 1闭合、S 2断开时： ER 1＋R 2＋R V ·R V ＝U 2由以上两式得R 1＝6 000 Ω，E ＝6.3 V改装后的电压表量程为U g ′＝U gR V(R 1＋R V )＝7 V答案 (1)见解析图 (2)7 6.31．一电压表由电流表G 与电阻R 串联而成，如图5所示．若在使用中发现此电压表的示数总是比准确值稍小一些，采取下列哪种措施可以加以改 进 ( )A ．在R 上串联一个比R 小得多的电阻 图5B ．换用比R 大点儿的电阻C ．换用比R 小点儿的电阻D ．在R 上并联一比R 大得多的电阻 答案 CD解析 改装后的表示数稍小，说明通过表头的电流小，串联的电阻太大，要改进该表，只要能使串联电阻减小的方法均可．2．将两个相同的小量程电流表，分别改装成了一只电流表和一只电压表，某同学在做实验时将这两只表串联起来接入一正常发光的灯泡两端，则 ( )A.表和表的指针偏角相同B.表和表的指针都不偏转C.表指针几乎不偏转，表指针有偏转D.表指针有偏转，表指针几乎不偏转 答案 C解析 表针是否偏转，要看通过表头的电流，改装的电流表因并联了小电阻，而使通过表头的电流小，所以几乎不偏转；改装的电压表，是串联了电阻，所以可以偏转．3．如图6所示，用半偏法测电流表G 内阻R g ，下列说法中正确的是 ( ) 图6A ．电键K 1接通前，R 1必须调节到高阻值处B ．电键K 2接通前，R 2的阻值无需调节C ．当电流表示数从满偏电流I g 调到半偏电流I g 2时，R 2中电流强度稍大于I g2D ．R 1阻值的大小，对实验误差没有影响答案 ABC解析 半偏法的步骤是①闭合K 1，调节R 1，使达到满偏；②闭合K 2，调R 2，使的示数变为I g2，此时R 2的示数就是R g .半偏法的前提是R 1≫R g ，因而在实验前需将R 1调到高阻值处，A 正确．由于K 2闭合前电流为I g ，闭合K 2后，电路中总电阻要小，因而总电流要比I g 略大，因而C 正确．4．一毫安表头满偏电流为9.90 mA ，内阻约为300 Ω.要求将此毫安表头改装成量程为1 A 的电流表，其电路原理如图7所示．图中○A 是量程为2 A 的电流表，R 0为电阻箱，R 为滑动变阻器，S 为开关，E 为电源．(1)完善下列实验步骤： 图7①将图8实物图按电路原理图连线；图8②将滑动变阻器的滑动头调至________端(填“a ”或“b ”)，电阻箱R 0的阻值调至零；③闭合开关；④调节滑动变阻器的滑动头，增大回路中的电流，使电流表读数为1 A ； ⑤调节电阻箱R 0的阻值，使毫安表指针接近满偏，此时电流表的读数会________(填“增大”、“减小”或“不变”)；⑥多次重复步骤④⑤，直至电流表的读数为________，同时毫安表指针满偏．(2)回答下列问题：①在完成全部实验步骤后，电阻箱的阻值读数为3.1 Ω，由此可知毫安表头的内阻为________．②用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为________ A.③对于按照以上步骤改装后的电流表，写出一个可能影响它的准确程度的因素：________________________________________________________________________.答案 (1)①实物图连线如图所示②b ⑤减小 ⑥1 A(2)①310 Ω ②0.495 ③例如：电阻箱和滑动变阻器的阻值不能连续变化；表和毫安表头的读数误差；电表指针偏转和实际电流的大小不成正比等解析 由于电路采用限流式接法，所以开始时要使滑动变阻器阻值最大，即把触头调至b 端，对于改装好的电流表它是一个量程为1 A 的电流表，原毫安表与电阻箱并联，则I g ·R g ＝(1－I g )·R ，所以R g ＝1－0.009 90.009 9×3.1 Ω＝310 Ω.改装后的电流表指针半偏，说明此时的总电流为0.5 A ，所以通过电阻箱的电流为0.5－12I g ＝0.495 A.5．将满偏电流I g ＝300 μA、内阻未知的电流表G 改装成电压表并进行校对．(1)利用如图9所示的电路测量电流表G 的内阻(图中电源的 电动势E ＝4 V)．先闭合S 1，调节R ，使电流表指针偏转到 满刻度；再闭合S 2，保持R 不变，调节R ′，使电流表指 针偏转到满刻度的23，读出此时R ′的阻值为200 Ω，则电流表内阻的测量值R g ＝______ Ω. 图9(2)将该表改装成量程为3 V 的电压表，需________(填“串联”或“并联”)阻值为R 0＝________ Ω的电阻．(3)把改装好的电压表与电压表进行校对，在图10中试画出实验电路图和实物连接图．图10答案 (1)100 (2)串联 9 900 (3)见解析图解析 (1)闭合S 2后，电流表G 与R ′并联，流过电流表的电流为23I g ，则流过R ′的电流为13I g ，由并联电路的分流特点知：R g ＝12R ′＝100 Ω.(2)将该表改装为量程为3 V 的电压表，需串联一个分压电阻R 0，则R 0＝U －I g R g I g ＝3－300×10－6×100300×10－6Ω＝9 900 Ω (3)6．用如图11所示仪器测量量程为800 mV 的电压表，内阻为R V ，R V 约为900 Ω，某同学的实验步骤是： 图11a ．按电路图正确连接好电路．将滑动变阻器滑片移至最右端，电阻箱阻值调至最大．b ．合上开关S 1，打开开关S 2，调节电阻箱R 的阻值和滑动变阻器R 1的滑片位置，使得电压表指针指到满刻度的一半．c ．合上开关S 1和S 2，调节滑动变阻器R 1的滑片位置，使电压表的指针指到满刻度．d ．读出电阻箱接入电路中的电阻值R ，即为电压表内阻R V 的大小．e ．断开开关S 1和S 2.可供选择的器材有：A ．待测电压表：量程为800 mV ，内阻约为900 ΩB ．滑动变阻器：最大阻值200 Ω，额定电流1 AC ．滑动变阻器：最大阻值10 Ω，额定电流2 AD ．电阻箱：最大阻值999.9 Ω，阻值最小改变量为0.1 ΩE．电阻箱：最大阻值99.9 Ω，阻值最小改变量为0.1 ΩF．电池组：电动势约为12 V，内阻约为1 ΩG．导线和开关等按照这位同学的设计方法，回答下列问题：(1)为了使测量比较准确，除了电池组、导线、开关和待测电压表外，从上述器材中还应选用的器材是________(用器材前的序号字母表示)．(2)在这些器材的实物图上，用笔画线表示导线，连接成测量电路．(3)在上述实验步骤中，有遗漏或错误的步骤，请改于下面：________________________________________________________________ _________________________________________________________________________ _______，请将正确的实验步骤按合理的顺序排列________．(4)对于用上述方法测出的电压表内阻的测量值R测和真实值R V及测量误差，下列说法中正确的是( )A．R测>R VB．R测<R VC．若R V越大，测量值R测相对于真实值R V的误差就越大D．若R V越大，测量值R测相对于真实值R V的误差就越小答案(1)CD (2)见解析图(3)见解析acbde (4)AD解析该题要求根据实验步骤设计出实验原理、画出实验电路并进行实物连线，属于有一定提示的设计型实验．由实验步骤b、c、d可知其测量原理是串联分压，开始时电压表指针满偏而后指针半偏，从电阻箱上直接读出电压表的内阻，说明电阻箱与电压表串联且分去了一半的电压，故测量电路如图甲所示，考虑到电压表的量程太小而电池组的电动势较大，滑动变阻器采用分压式连接，其完整的实验电路如图乙所示．甲乙(1)因滑动变阻器采用分压式连接，其阻值尽可能小些会使实验的调节更方便，故选C.因R V的阻值约为900 Ω，故电阻箱应选D.(2)按电路原理图连成的实物连线图如图所示(3)步骤b中不能再调节滑动变阻器使电压表指针半偏，而只调节变阻箱．其正确的实验步骤按合理的顺序排列为：acbde.(4)因合上开关S2后，图乙中b P之间的总电阻变大，此时b P间在电路中分得的电压将大于电压表的量程，此时电阻箱分得的电压将大于电压表的电压，由串联分压可知电阻箱的有效电阻大于电压表的内阻，选项A正确．电压表的内阻越大，图乙中b P间的总电阻越接近于滑动变阻器的b P间的电阻，合上开关S2后b P间总电阻的变化越小，b P间的电压变化越小，电阻箱两端的电压越接近电压表的电压，误差也越小，选项D正确．。

电流表改装成电压表引言电流表和电压表是电子测量仪器中常用的两种类型。

电流表用于测量电路中的电流，而电压表用于测量电路中的电压。

然而，在某些情况下，我们可能需要将电流表改装为电压表，以便更方便地进行电路测试和测量。

在本文中，我们将讨论如何将电流表改装为电压表，并给出一个基于Markdown文本格式的改装指南。

改装步骤步骤一：了解电流表结构在开始改装之前，我们需要先了解电流表的结构和原理。

电流表通常由一个电流传感器和一个指针或数字显示器组成。

电流传感器通过测量电路中的电流转换为相应的机械或电子信号，进而通过指针或数字显示器显示出来。

了解电流表的结构和工作原理有助于我们更好地进行改装。

步骤二：修改电路连接改装电流表为电压表的第一步是修改电路连接。

将电流表原本的电路连接方式更改为适用于电压测量的连接方式。

一般来说，电流表通常通过测量电路中的电压降来间接测量电流。

因此，我们需要将电流表的电路改为直接测量电路中的电压。

具体的连接方式可以根据电流表的不同型号和具体要求进行调整。

步骤三：更改量程和精度设置改装电流表为电压表后，我们还需要对量程和精度进行相应的设置和调整。

电流表的量程通常是根据电流范围来设计的，而改装后的电压表需要根据电压范围来进行设置。

同时，精确度也需要重新校准和调整，以确保测量结果的准确性。

步骤四：校准和测试改装完成后，我们需要对改装后的电压表进行校准和测试，以确保其准确性和可靠性。

首先，我们可以使用已知电压来源，比如标准电压源或多米尼克电池进行测试。

将已知电压输入改装后的电压表，然后与已知电压进行比较，对改装后的电压表进行校准和调整。

在校准过程中，我们可以根据误差进行适当的调整，以提高测量结果的准确性。

结论通过以上步骤，我们可以将电流表改装成电压表，以适应不同的测量需求。

改装包括修改电路连接、更改量程和精度设置以及校准和测试。

通过这些步骤，我们可以将电流表转换为电压表，从而更方便地进行电路测试和测量。

十一. 实验：把电流表改装为电压表【要点导学】1．电压表是由灵敏电流表串联必然的分压电阻所组成。

为了计算分压电阻需要测定电流表的两个大体参数，即_________和_________。

2．用串联分压的原理来改装电压表，扩大量程。

串联的电阻大小按照所分担的电压来计算即R 串=（U-IgRg ）/Ig 。

3．“半偏法”测电流表内阻因为电流表G 的满偏电流都很小（常见的如50μA 、100μA 、300μA ，实验室用的大型电流表为2mA ），所以，一般测电阻的方式对它不适用。

半偏法测电流表内阻的电路如图14—11—1所示，R 是电位器，R ’是电阻箱.实验时先合上电键S 1,调节R 使电流表指针满偏，维持R 不变，再合上电键S 2,调节电阻箱R ’的阻值,使电流表指针偏转到满刻度的一半,在R>>R ’的条件下，可以为Rg=R ’。

4．改装电压表按照Ig 、Rg 和要求改装后电压表得量程U ,计算串联电阻：R 串=（U-IgRg ）/Ig ，选择电阻箱上的阻值为R 串，把电流表和该电阻箱串联，就做成了量程为U 的电压表。

此时电流表的刻度就是电压表的刻度了，满偏电流Ig 代表电压U ，刻度是均匀的。

考虑到学生用电阻箱最大阻值只有9999Ω，用J0415型微安表宜改装成为量程2V ，用J0409型电流表宜改装成量程3V 。

5．与标准电压表校对将改装后的电压表与标准电压表进行校对时的电路如图14—11—2所示，应注意：（1）改装后的电压表与标准表并联；（2）滑动变阻器连接成份压式，以便于将改装后的电压表与标准电压表从0到满刻度一一进行校对。

（3）算出改装电压表满刻度的误差，其数值等于改装表的满偏读数值U ’跟标准电压表上的读数值U 之差与标准电压表读数之比，即百分误差为：∣U ’-U ∣/U ×100％。

当改装表的最大指示值不准时，调它的分压电阻R 1来校准。

但另外的点仍不准，这是电流表G 或电压表V 的线性不良造成的。

把电流表改装成电压表试验误差分析问题：把电流表改装成电压表后，用改装的电压表测量导体两端的电压，测量值是准确的吗？如不准确，测量值是偏大还是偏小？要想弄清上面的问题，必须把电流表改装成电压表的过程搞清。

1、用“半偏法”测量电流表内阻g r⑴用“半偏法”测量电流表内阻g r 的原理：如图1所示，使电流表G 指针偏转到满刻度，根据全电路欧姆定律可得：()g E I R r r =++……①（r 为电源内阻）。

再合上开关2S ，调节电阻箱/R ，使电流表指针偏转到正好是满刻度的一半，这时有：//()g g R r E I R r R r =+++……②，同时有：/11()22g g g I r I I R =-……③，解以上三个方程可得：//g R r r R R r R +=+-，分析上式可知：当R r +﹥﹥/R 时，/g r R =，即电流表的内阻等于此时电阻箱的电阻值。

⑵用“半偏法”测量电流表内阻g r 的步骤：①按图1所示的电路图连接器材，R 是滑动变阻器，/R 是电阻箱，滑动变阻器应先调节阻值最大；②闭合1S ，断开2S ，调节R ，使电流表G 满偏；③闭合2S ，调节电阻箱/R ，使电流表G 半偏；④从电阻箱上读出数据/R ，则/g r R =。

2、把电流表改装成电压表电流表的满偏电流为g I ，内阻为g r ，根据部分电路欧姆定律，满偏电压g g g U I r =，将电流表的表盘刻度改为相应的标度，则电流表就变为一个可以直接读出电压数值的电压表，由于电流表的满偏电压很小，所以这样改成的电压表的测量范围不大。

如果要扩大它的测量范围（即量程），可以在电流表上串联一个分压电阻方法来实现。

如图2所示，设改装好的电压表量程为U ，与电流表串联的电阻为0R ，则()g g U I r R =+，解之可得：0g g U R r I =-，即给电流表串联一个阻值为0g gU R r I =-的电阻，就可以将电流表改装成量程为U 的电压表。

“小量程”的电流表改装成“大量程”的电压表、电流表 前言：常用电流表和电压表都是由小量程的电流表（也叫表头）改装而成的。

从电路的角度看，表头就是一个电阻，同样遵从欧姆定律。

表头与其它电阻的不同在于：通过表头的电流是可以从刻度盘上读出来的。

下面对表头和电压表、电流表的改装情况做系统介绍：一、关于“小量程电流表(也叫表头)”：1、表头的作用：能测量微小电流和电压。

2、表头有三个参量，分别是：（1）内阻Rg ：即表头的电阻；（2）满偏电流I g ：也是表头允许通过的最大电流。

（3）满偏电压Ug: 是表头通过满偏电流时，加在表头两端的电压。

也是允许加在表头两端的最大电压。

三者的关系满足欧姆定律，有：Ug=I gRg3、注意：（1）表头的满偏电压Ug 和满偏电流Ig 一般都比较小。

（2）通过表头的实际电流I 和加在表头两端的实际电压U 满足欧姆定律：U=IRg（3）通过表头的电流I 并不总等于Ig ，I 可在0-Ig 之间变化，相应的加在表头两端的电压U 也并不总等于Ug ，U 也在0-Ug 之间变化,只有I=Ig 时，才有U=Ug ，Ug=IgRg二、关于“电压表的改装”1、改装目的：测量较大的电压时，需要把量程较小的表头改装成量程较大的电压表。

（电压表可以看做一个电压可读的“大电阻”）2、改装方法：在表头串联一个阻值较大的电阻（量程扩大倍数越高，串联电阻的阻值越大）3、 改装原理：串联电路有分压作用4、改装电路图：5、 分压电阻的计算：（设改装后量程为U ）（1）计算思路：把电流为I g 时,总电压为U ，表头内阻为R g 视为已知条件求解；（2）常用关系式：U=I g (R+R g ) 或R=U R R g /U g =(U-U g )R g /U g（3）计算结果：g R I U R -=g gg -I R I U R g =或：为量程扩大倍数）（或：n )1-n ()1(g g g R R U U R =-= 6、改装后的电压表内阻的计算： R v =R+R g 或R V =U/I g7、改装后改变表盘刻度的方法：把表盘刻度值扩大g gR R R +倍或gU U 倍改成相应的电压值。

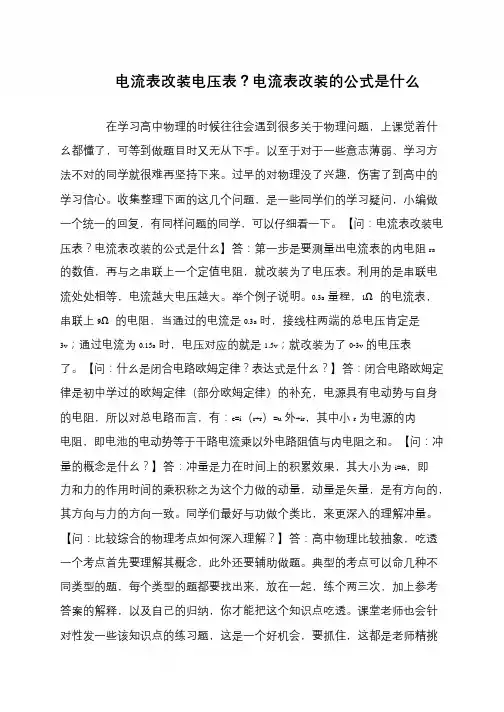

电流表改装电压表？电流表改装的公式是什么在学习高中物理的时候往往会遇到很多关于物理问题，上课觉着什幺都懂了，可等到做题目时又无从下手。
