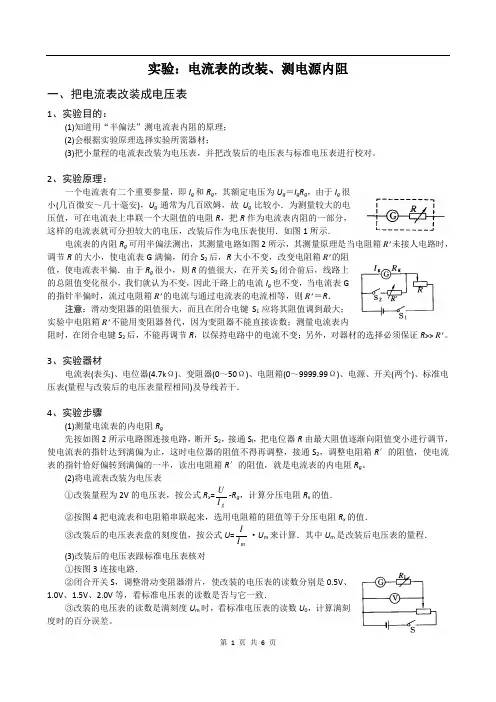

恒定电流 五
一、小量程电流表改装成电压表 1、实验目的:
(1)知道用“半偏法”测电流表内阻的原理;
(2)会根据实验原理选择实验所需器材;
(3)把小量程的电流表改装为电压表,并把改装后的电压表与标准电压表进行校对。 2、实验原理:
一个电流表有二个重要参量,即I g 和R g ,其额定电压为U g =I g R g ,由于I g 很小(几百微安~几十毫安),U g 通常为几百欧姆,故U g 比较小.为测量较大的电压值,可在电流表上串联一个大阻值的电阻R ,把R 作为电流表内阻的一部分,这样的电流表就可分担较大的电压,改装后作为电压表使用.如图1所示. 3、实验器材
电流表(表头)、电位器(4.7k Ω)、变阻器(0~50Ω)、电阻箱(0~9999.99Ω)、电源、开关(两个)、标准电压表(量程与改装后的电压表量程相同)及导线若干. 4、实验步骤
(1)测量电流表的内电阻R g
先按如图2所示电路图连接电路,断开S 2,接通S l ,把电位器R 由最大阻值逐渐向阻值变小进行调节,使电流表的指针达到满偏为止,这时电位器R 的阻值不得再调整,接通S 2,调整电阻箱R ′的阻值,使电流表的指针恰好偏转到满偏的一半,读出电阻箱R ′的阻值,就是电流表的内电阻R g 。 (2)将电流表改装为电压表
①改装量程为2V 的电压表,按公式R x =
g
I U
-R g ,计算分压电阻R x 的值. ②按图4把电流表和电阻箱串联起来,选用电阻箱的阻值等于分压电阻R x 的值. ③改装后的电压表表盘的刻度值,按公式U =
m
I I ·U m 来计算.其中U m 是改装后电压表的量程.
(3)改装后的电压表跟标准电压表核对 ①按图3连接电路.
②闭合开关S ,调整滑动变阻器滑片,使改装的电压表的读数分别是0.5V 、1.0V 、1.5V 、2.0V 等,看标准电压表的读数是否与它一致.
③改装的电压表的读数是满刻度U m 时,看标准电压表的读数U 0,计算满刻度时的百分误差。 5、数据处理
(1)从电流表的刻度盘上读出其满偏电流I g ,根据测出的内阻R g 计算电流表的满 偏电压U g =I g R g , (2)根据公式R x =
g
I U
-R g 计算分压电阻R x 的值 (3)根据改装后校对时的U m 和U 0计算满刻度时的百分误差,即δ=m
m U U -U 0
×100%,例如改装的电压表在满刻度3V 时,标准电压表的读数为3.1V ,满刻度时的百分误差就是δ=1
3133.. =3.2%。
6、注意事项
(1)、滑动变阻器的阻值很大,在闭合S 1前,其阻值应调至最大. (2)、电阻箱R ′不能用滑动变阻器替代.
(3)、在S 2闭合后,不能再调节R,以保持电路中总电流不变. (4)、测电表内阻时,必须确保R R ′.
(5)、校对改装的电表时,要从零开始连续校对,则滑动变阻器必须接成分压式
.
第 2 页 共 2 页
(6)、弄清改装后电流表的表盘上刻度示数的大小.
(7)、本实验比较复杂,因此必须先把实验步骤确定好。第一步:测R g ;第二步:计算分压电阻R x ,并将R x 与电流. 7、误差分析
利用“半偏法”测出电流表内阻R g =R ',事实上当S 2闭合后电路结构已发生变化,导致线路总电阻R 总减小,由闭合电路的欧姆定律I =
r R E
+知,线路上的电流增大,当流过电流表的电流为2g I 时,流过电阻箱的电流大于2
g I ,故知R ' 内阻测小的电流表改装成电压表后,电压表内阻的真实值比计算值大,故改装量程偏大. 二、把电流表扩大量程 如图所示,由并联电阻分流的原理可知,(I 0-I g )/I g =R g /R x Rx=I g R g /(I 0-I g ) (设I 0=nI g )Rx= g R n 1 -即量程扩大n 倍,需并联R x = g R n 1 -的电阻. 1、一电流表的满偏电流I g =1mA ,内阻为200Ω。要把它改装成一个量程为0.5A 的电流表,则应在电流表上( ) A .并联一个200Ω的电阻 B .并联一个0.4Ω的电阻 C .串联一个0.4Ω的电阻 D .串联一个200Ω的电阻 2、一电流表的满偏电流为I g =50μA ,内阻R g =2k Ω,给它并联一个0.02Ω的电阻后,其量程将达到A 。 3、一个电流表的满偏电流I g =1mA ,内阻R g =500,要把它改装成一个量程为10V 的电压表,则应在电流表上( ) A .串联一个10k Ω的电阻 B .并联一个10k Ω的电阻C .串联一个9.5k Ω的电阻 D .并联一个9.5k Ω的电阻 第 3 页 共 3 页 4、一个电压表由电流表G 与电阻R 串联而成,若在使用中发现电压表读数总比正确值稍小一些,采用哪种方法可以改进() A .在R 上串联一个比R 小得多的电阻 B .在R 上串联一个比R 大得多的电阻 C .在R 上并联一个比R 小得多的电阻 D .在R 上并联一个比R 大得多的电阻 分析:因为电压表是由电流计和一个电阻串联而成的,电压表的示数是取决于留过电流计的电流. 此时读数稍小,就说明I 偏小,所以R 梢大,就得将R 减小,所以选并联 而并联电路的总电阻是【取决于小电阻】. 5.一个电阻为300Ω的灵敏电流表,满偏电流为2mA .如果按图所示把它改装成量程为lA 和10A 两个量程的电流表,求R 1和R 2的阻值;R 1的阻值为0.06Ω,R 2的阻值为0.54Ω。 6、实验图8-4是“半偏法”测电流表内阻的电路图,图中R 是__________,R ′是__________,正确连接后,实验步骤如下: A .合上开关,调整R 的阻值,使电流表指针偏转满刻度 B .断开,记下R ′的阻值 C .合上开关,调整R 和R ′的阻值,使电流表指针偏转到正好是满刻度的一半 D .断开,将R 阻值调到最大 上述__________项步骤有错误,应__________才正确.改正后正确操作步骤的顺序编码为__________.只有当R ′比R__________时才可认为,因为并入R ′后电路的总电流会变__________,故的真实值比R ′要稍__________. 分析:图中的R 应为电位器,R ′是电阻箱,因为R 是为调整 满偏,而R ′是为了调整电流表半偏时读出电阻 值.步骤C 中有错误,R 调整至G 满偏后不能再动,闭合后,通过调整R ′来使G 达到半偏,这样. 正确顺序应为DACB ;只有当R ′比R 小的多时,闭合后R ′的接入对电路的影响才可忽略,从而近似认为 .因为并入R ′后电路总电阻变小故电流会变大,因此的真实值比R ′要稍大. 答案:电位器 电阻箱 C 只调整R ′的阻值 DACB 小得多 大 大 7 用半偏法测电流表G 内阻,如实验图8-5所示,将下列说法中正确的选出来( ). A .开关接通前,R 必须调节到高阻值处 B .开关接通后,R 的阻值无需调节 C .当电流表示数从满偏电流调到半偏电流时,R ′中电流稍大于 D .R 阻值的大小,对实验误差没有影响 g R 1S 1S 2S 21S S 、'R R g = g R 2S 'R R g =2S 'R R g =g R g R 1S 2S g I 2/I g 2/I g
