初中物理单刀双掷开关专题练习

初中物理九年级电学经典练习题汇总（含答案）一、计算题（共26题；）1.如图所示的电路中，电源电压保持不变，电阻R2=20Ω，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：（1）电源电压（2）电阻R1中的电流（3）电阻R1的阻值2.如图所示，电阻R1＝12Ω。

开关S A断开时，通过的电流为0.3A；开关S A闭合时，电流表的示数为0.5A。

求电源电压及电阻R2的阻值。

3.某款电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。

4.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。

求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。

5.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？6.如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。

第一次只闭合开关S、S1，将滑片P从B端移动到A端，第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光。

根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。

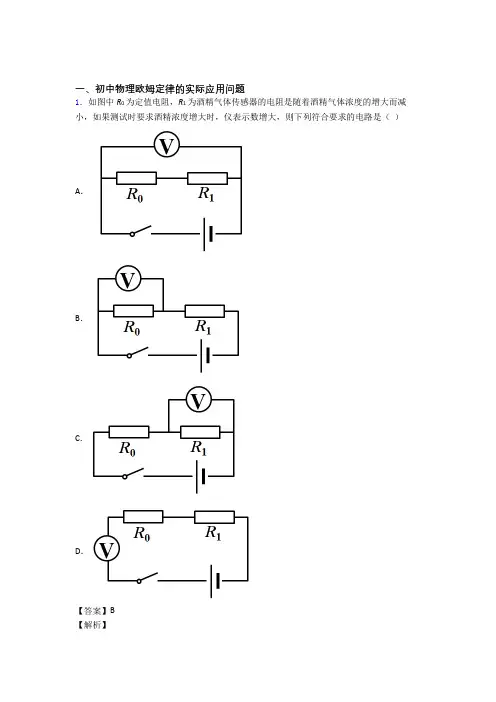

一、初中物理欧姆定律的实际应用问题1．如图中R0为定值电阻，R1为酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，如果测试时要求酒精浓度增大时，仪表示数增大，则下列符合要求的电路是（）A．B．C．D．【答案】B【解析】【分析】【详解】因为酒精气体传感器和定值电阻需要串联在电路中，酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，所以测试时酒精浓度增大时，酒精气体传感器的电阻减小，电路中的电流变大，根据欧姆定律可知：定值电阻两端的电压变大，根据串联电路的电压特点，酒精气体传感器两端的电压减小，所以电压表应测定值电阻0R 两端的电压。

故ACD 不符合题意，B 符合题意。

故选B 。

2．如图，电源电压恒定，电阻R 1＝10Ω，R 2＝15Ω，R 阻值一定但未知。

当单刀双掷开关S 掷向a （同时与b 断开）时，电压表示数为2.0V 。

若掷向b （同时与a 断开），电压表示数可能为（ ）A ．3.0VB ．2.5VC ．2.2VD ．1.5V【答案】BC【解析】【分析】【详解】 由图S 接b 时，R 2与R 串联，由欧姆定律知，此时电压表测R 2两端电压为215Ω15ΩU I R R U ''==⨯+--------------① S 接a 时，R 1与R 串联，此时电压表测R 1两端电压，示数为2V ，则有 12V 10Ω10ΩIR R U ==⨯+------------② ①÷②可得()()310Ω2V 215ΩR U R '+=+ 所以103V 15R U R '+=⨯+ 因为 10115R R +<+ 所以3V U '<R 1、R 2分别与R 串联，R 2＞R 1，根据串联电路的分压原是可知，R 与R 2串联时比R 1与R 串联时分压多，即S 接b 时电压表示数大于2V ；综上可知2V 3V U '<<故选BC 。

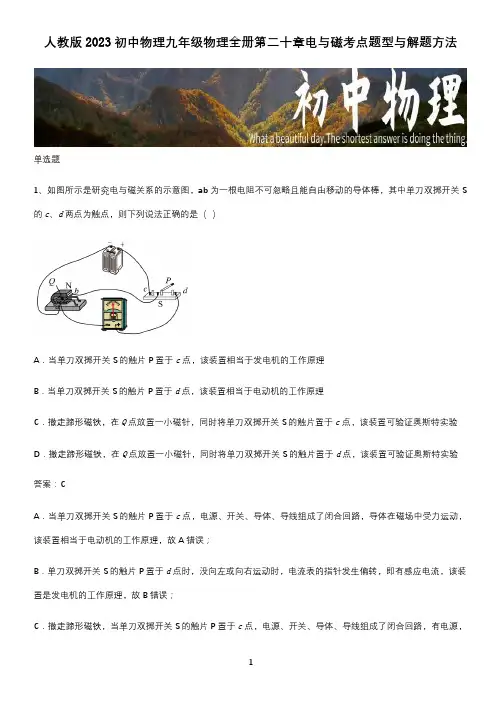

人教版2023初中物理九年级物理全册第二十章电与磁考点题型与解题方法单选题1、如图所示是研究电与磁关系的示意图，ab为一根电阻不可忽略且能自由移动的导体棒，其中单刀双掷开关S 的c、d两点为触点，则下列说法正确的是（）A．当单刀双掷开关S的触片P置于c点，该装置相当于发电机的工作原理B．当单刀双掷开关S的触片P置于d点，该装置相当于电动机的工作原理C．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于c点，该装置可验证奥斯特实验D．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于d点，该装置可验证奥斯特实验答案：CA．当单刀双掷开关S的触片P置于c点，电源、开关、导体、导线组成了闭合回路，导体在磁场中受力运动，该装置相当于电动机的工作原理，故A错误；B．单刀双掷开关S的触片P置于d点时，没向左或向右运动时，电流表的指针发生偏转，即有感应电流，该装置是发电机的工作原理，故B错误；C．撤走蹄形磁铁，当单刀双掷开关S的触片P置于c点，电源、开关、导体、导线组成了闭合回路，有电源，即导线是通电导体，在Q点放置一小磁针，可验证通电导线周围存在磁场，即可验证奥斯特实验，故C正确；D．撤走蹄形磁铁，单刀双掷开关S的触片P置于d点时，没有电源，没有电流，不可验证通电导线周围存在磁场，即不可验证奥斯特实验，故D错误。

故选C。

2、选项图中所示的装置中与甲图工作原理相同的是（）A．自发电手电筒B．话筒C．手摇式发电机D．扬声器答案：D图甲中，线圈通电后，会发生转动，它的原理是磁场对通电线圈有力的作用。

A．自发电手电筒利用电磁感应现象制成的，故A不符合题意；B．话筒利用的是电磁感应原理，故B不符合题意；C．手摇式发电机利用电磁感应现象制成的，故C不符合题意；D．扬声器的原理是磁场对通电线圈有力的作用，故D符合题意。

故选D。

3、如图所示，闭合开关后，下列说法不正确的是（）A．电铃利用电流热效应工作B．电源用来提供电能C．导线用来连接电路元件D．开关用来控制电流通断答案：AA．电铃的重要部件是电磁铁，利用电流的磁效应工作的，故A错误，A符合题意。

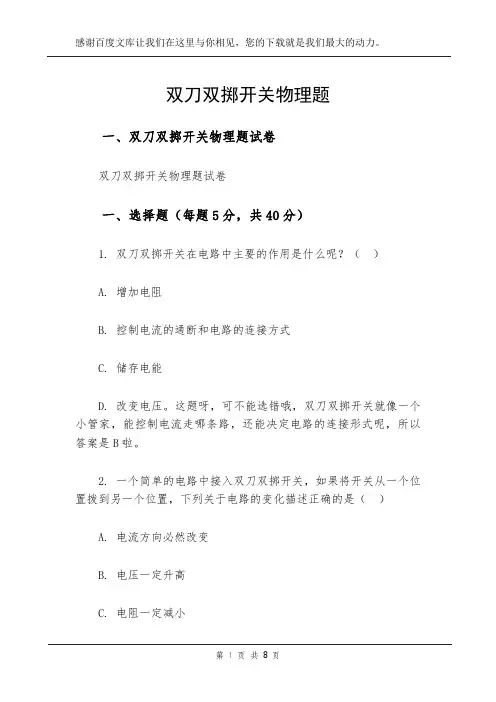

双刀双掷开关物理题一、双刀双掷开关物理题试卷双刀双掷开关物理题试卷一、选择题（每题5分，共40分）1. 双刀双掷开关在电路中主要的作用是什么呢？（）A. 增加电阻B. 控制电流的通断和电路的连接方式C. 储存电能D. 改变电压。

这题呀，可不能选错哦，双刀双掷开关就像一个小管家，能控制电流走哪条路，还能决定电路的连接形式呢，所以答案是B啦。

2. 一个简单的电路中接入双刀双掷开关，如果将开关从一个位置拨到另一个位置，下列关于电路的变化描述正确的是（）A. 电流方向必然改变B. 电压一定升高C. 电阻一定减小D. 电路的总功率一定增大。

哈哈，这题有点小陷阱呢，双刀双掷开关改变位置时，电流方向是很可能改变的，但不是必然，电压、电阻和功率都不一定会按照其他选项那样变化，所以这题选A。

3. 双刀双掷开关可以用来构建（）电路。

A. 串联B. 并联C. 混联D. 以上都有可能。

这个就比较简单啦，双刀双掷开关这么厉害，串联、并联、混联电路它都能参与构建，所以答案是D哦。

4. 当双刀双掷开关处于中间位置（如果有这种设计情况）时，电路通常（）A. 短路B. 断路C. 正常工作D. 处于高电阻状态。

要是开关在中间位置，那电路就断开啦，就像桥断了一样，电流过不去，所以是断路，选B。

5. 在研究双刀双掷开关对电路的影响实验中，需要用到的测量仪器不包括（）A. 电流表B. 电压表C. 电能表D. 滑动变阻器。

电能表是用来测量电能的，在这个实验里不需要它，而电流表测电流，电压表测电压，滑动变阻器可以改变电阻，所以答案是C。

6. 双刀双掷开关的两个刀是（）A. 完全独立工作B. 总是同时动作C. 根据电压情况动作D. 根据电流情况动作。

这双刀呀，就像两个好伙伴，总是同时动作的，所以答案是B。

7. 如果双刀双掷开关的一个刀损坏了，那么电路可能（）A. 完全无法工作B. 部分功能丧失C. 不受影响D. 自动修复。

要是一个刀坏了，就像一个人断了一条胳膊，电路肯定是部分功能丧失啦，选B。

中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0．6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．2．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L 标有“6V 3.6W”字样，且电阻不变。

当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光。

求：(1)灯泡工作时的电阻；(2)当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5m i n内做的电功是多少？(3)该电路工作时能消耗的最大功率是多少？3．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热，小明家买了一个养生壶（图甲），其铭牌如表所示：（1）该养生壶正常工作时，面状电阻的阻值多少？（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水＝4.2×103J/（kg·℃），lL＝1×10-3m3]（3）小明关闭了家中的其他所有用电器，使用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？4．如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观，小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示，求：（1）此时足浴器的工作电流；（计算结果保留一位小数）（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量；（3）上述加热过程耗时16min，该足浴器的热电效率。

电学实验探究题考前专题复习（一）1、某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。

（1）这个实验使用了控制变量的方法，其中被控制的变量是 ，滑动变阻器R2的作用是 。

下面是他们获取的一组实验数据：电压U／V 2 4 6 8 10电流I／A 0．39 0．79 1．20 1．58 2．00（2）实验中他们选用的定值电阻阻值为 Ω；（3）请在图31坐标系上画出电流随电压变化的图像；（4）分析表中的数据或图像，你能得出的探究结论：2、如图26甲所示是小刚“测小灯泡电功率”的实验电路。

其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。

滑动变阻器有A规格“l0Ω2A”、B规格“50Ω lA”可选。

(1)本实验应该选择_________规格的滑动变阻器。

连接电路时，开关应_________。

(2)请用笔画线代替导线将图甲的实验电路连接完整。

(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是______ _。

(4)当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_______V。

要测小灯泡的额定功率，应将滑片P 向_______ (选填“A”或“B”)端移动，使电压表示数为2.5V。

第2题 第3题3、在用电压表和电流表测电阻R0的实验中，若被测电阻R0的阻值约为30Ω，备有：电流表一个，0﹣0.6A，0﹣3A两个量程，电压表一个，0﹣3V、0﹣15V两个量程；电源四种，电压分别为1.5V、3V、6V、15V；开关一个；导线若干。

（1）为了比较准确地测出电阻R0的阻值，还需要的器材是 ；（2）请在空框内画出实验电路图；（3）连接电路时，开关应该是 的。

（4）为了减小电表读数时的误差，要求在几次测量中，电表指针的示数大于量程的2/3，则电源应选用 V，电压表应选用 量程，电流表应选用 量程。

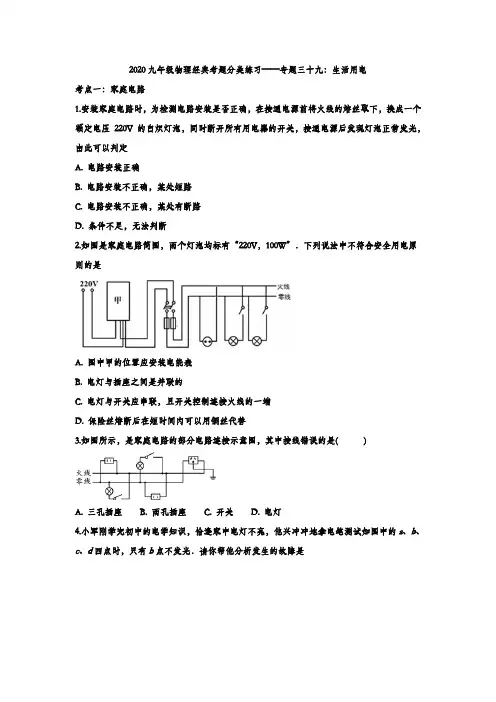

2020九年级物理经典考题分类练习——专题三十九：生活用电考点一：家庭电路1.安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压220V 的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定A. 电路安装正确B. 电路安装不正确，某处短路C. 电路安装不正确，某处有断路D. 条件不足，无法判断2.如图是家庭电路简图，两个灯泡均标有“220V，100W”．下列说法中不符合安全用电原则的是A. 图中甲的位置应安装电能表B. 电灯与插座之间是并联的C. 电灯与开关应串联，且开关控制连接火线的一端D. 保险丝熔断后在短时间内可以用铜丝代替3.如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是( )A. 三孔插座B. 两孔插座C. 开关D. 电灯4.小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是A. 火线与零线短路B. 电灯的灯丝断了C. a、d之间某处短路D. b、d之间某处断路5.如图所示的家庭电路，开始时各部分工作正常，将电饭煲插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，则可以判断出电路的故障是A. 电热壶发生短路B. 电路的A、B 两点间导线断路C. 电路的C、D 两点间导线断路D. 电热壶所在的电路的B、D 两点间断路6.在学习了电路知识以后，教师要求学生练习安装楼梯照明灯，即用两个单刀双掷开关S1和S2同时控制同一盏灯，其中任意一个开关都可以使灯亮或灭．请判断如图所示的四个电路中，不符合上述要求的是（图中均用电池符号表示照明电路电源）7.洗衣机、电冰箱均使用三脚插头，如图所示，插脚1 与家用电器的_____相连，三脚插头插入插座后，插脚1 又与_____相连．8.小华在用试电笔检测家里墙上的插座里是否有电时，使试电笔氖管发光的是______线，他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是_____，如图所示是小华使用测电笔的两种方法，其中正确的是________．9.小明家盖了新房，他为自己房间安装了一盏照明灯和一个插座，如图所示是他设计的电路，图中虚线框1和2是电灯或开关的位置，则开关应装在方框_____中．正确安装完毕后，闭合开关，用测电笔分别测试插座的左右两孔，则测电笔测_____孔时氖管会发光．当发现家用电器或电线着火时，必须先_____然后再救火．考点二：家庭电路电流过大的原因1.关于家庭电路，下列说法正确的是A. 在现有的照明电路中，增加大功率用电器时只需换上足够粗的保险丝即可B. 当电路被保险丝装置切断时，要先找到发生事故的原因，排除之后再恢复供电C. 家庭电路中的熔丝可以用铁丝代替D. 家庭电路中的熔丝熔断，一定是发生了短路2.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是A. 漏电电流大于30mA，保护器会在0.1 秒之内切断电源B. 漏电持续时间超过0.1秒时保护器才能动作C. 当漏电电流达到15mA 时就能起到可靠的保护作用D. 只有当进户电压大于220V 或用电电流大于20A 时，才能起保护作用3. 下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．其中可能引起保险丝熔断的是（）A. ①②③B. ①②C. ①③D. ②③4.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备．家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是( )5.如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A. 用户使用的用电器两端电压为UB. 输电线上消耗的电功率为C. 当用户使用的用电器增多时，用电器两端的电压升高D. 当用户使用的用电器增多时，输电线上因发热而损失的功率增大6.有一次，小明刚把电吹风的插头插入插座还没闭合开关，空气开关就跳闸了：还有一次，妈妈同时在用电饭锅做米饭、用电热壶烧水、用电饼铛烙饼．小明刚打开空调，空气开关也跳闸了．造成电路中电流过大的原因，前者是_____，后者是_______．7.小林家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线，组装了一个多孔的移动插座（如图所示）．这个移动插座存在的两个问题：①________；②________．考点三：安全用电1.电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是A. 插座因耗电增加而烧毁B. 这孔接地是为了更好的让家用电器散热C. 家用电器不能正常工作D. 人接触家用电器外壳时有可能发生触电事故2.如图所示的四种情景中，符合安全用电原则的是A. 徒手从输电线上取风筝B. 电灯的开关必须接在零线上C. 家庭电路中导线绝缘层破损D. 三脚插头的“长脚”与用电器的金属外壳相连3.下列情况下，一定会发生触电事故的是A. 人站在地面上，一手接触火线B. 人站在地面上，一手接触零线C. 人站在木凳上，一手接触火线D. 人站在地面上，用手拉开电闸4.如图所示，a 图中甲站在干燥的木桌上，一只手接触到火线上；b 图中乙站在干燥的木桌上，一只手接触到火线上，此时另有丙站在地面上用手去拉乙．则甲、乙、丙三人谁会触电A. 甲B. 乙和丙C. 甲和乙D. 甲、乙和丙5.我国家庭电路的电压是_____V，对人体来说，家庭电路的电压是____（选填“安全”或“危险”）的．6.如图，两只小鸟落在裸露的电线上，闭合开关后，你认为a、b两只小鸟会发生触电事故的是________，原因是________考点四：家庭电路作图1.如图所示，小亮发现教室中一个开关可以同时控制两盏额定电压为220V 的灯，并且这两盏灯能正常发光，请你在图中画出电路的正确连接情况．2.某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开．S1和总开关S 必须同时闭合时，洗衣机才能工作．请将开关和代表洗衣机的电动机正确的连入电路，符合安全用电规则．3.图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．4.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．5.如图所示，是家中常见带开关的二孔插座、三孔插座的插线板．请用笔画线代替导线把它接入家庭电路．6.投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮．2020九年级物理经典考题分类练习——专题三十九：生活用电参考答案考点一：家庭电路1.安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压220V 的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定A. 电路安装正确B. 电路安装不正确，某处短路C. 电路安装不正确，某处有断路D. 条件不足，无法判断【答案】B【解析】家庭电路中的火线和零线是平行不相连的，若电路安装正确，当把火线上安装保险丝的位置换接成白炽电灯，在断开电路中所有开关的情况下，电路是开路，电灯不发光．此时灯泡正常发光说明电路中火线和零线相连了，即某处有短路．故选B.2.如图是家庭电路简图，两个灯泡均标有“220V，100W”．下列说法中不符合安全用电原则的是A. 图中甲的位置应安装电能表B. 电灯与插座之间是并联的C. 电灯与开关应串联，且开关控制连接火线的一端D. 保险丝熔断后在短时间内可以用铜丝代替【答案】D【解析】A．家庭电路中，进户线应先进入电能表．故图中甲的位置应安装电能表，故A符合安全用电原则；B．电灯与插座之间是并联的，这样工作时才会互不影响，故B符合安全用电原则；C．电灯与开关应串联，且开关控制连接火线的一端，故C符合安全用电原则；D．保险丝熔断后如果用铜丝代替，则不能对电路起到保护作用，故D不符合安全用电原则，故选D．3.如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是( )A. 三孔插座B. 两孔插座C. 开关D. 电灯【答案】A【解析】解：A、三孔插座左孔接零线，右孔接火线，上孔接地线．图中左右孔火线和零线接反了，接线错误．B、两孔插座，左孔接零线，右孔接火线．接线正确．C、火线首先进开关，再入灯泡，与灯串联，接线正确．D、电灯与控制开关串联，并接到开关与零线之间．接线正确．故选A4.小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是A. 火线与零线短路B. 电灯的灯丝断了C. a、d之间某处短路D. b、d之间某处断路【答案】D【解析】测电笔接触a、c、d三点氖管都发光，说明从火线到这三点之间的线路都是通路，而接触b 点氖管不发光，说明从b点与火线断开，则故障在b、d之间断路．5.如图所示的家庭电路，开始时各部分工作正常，将电饭煲插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，则可以判断出电路的故障是A. 电热壶发生短路B. 电路的A、B 两点间导线断路C. 电路的C、D 两点间导线断路D. 电热壶所在的电路的B、D 两点间断路【答案】C【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且发生在C、D之间开路，故ABD 错误，C正确．故选C．6.在学习了电路知识以后，教师要求学生练习安装楼梯照明灯，即用两个单刀双掷开关S1和S2同时控制同一盏灯，其中任意一个开关都可以使灯亮或灭．请判断如图所示的四个电路中，不符合上述要求的是（图中均用电池符号表示照明电路电源）【答案】ABC【解析】A. 由电路图可知，两个单刀双掷开关分别与上面或下面触点接触时灯泡都发光或熄灭，可以达到任意一个开关都可以使灯亮或熄灭的目的，故符合题意；B.由电路图可知，两个单刀双掷开关分别与上面或下面触点接触时灯泡都发光或熄灭，可以达到任意一个开关都可以使灯亮或熄灭的目的，故符合题意；C.由电路图可知，两个单刀双掷开关分别与上面或下面触点接触时灯泡都发光或熄灭，可以达到任意一个开关都可以使灯亮或熄灭的目的，故符合题意；D.由电路图可知，当开关S1与触点2接触或开关S2与触点1′时，另一个开关不能使灯泡熄灭，故不符合题意．故选ABC7.洗衣机、电冰箱均使用三脚插头，如图所示，插脚1 与家用电器的_____相连，三脚插头插入插座后，插脚1 又与_____相连．【答案】(1). 外壳(2). 大地【解析】三脚插头的1插脚与用电器外壳相连，当三脚插头插入三孔插座时，使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故．8.小华在用试电笔检测家里墙上的插座里是否有电时，使试电笔氖管发光的是______线，他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是_____，如图所示是小华使用测电笔的两种方法，其中正确的是________．【答案】(1). 火(2). 防止触电(3). 甲【解析】测电笔接触电线时，若测电笔氖管发光，则说明所接为火线；弹性档片是绝缘体，应用在电器或电路元件中是为了防止人接触金属片而发生触电现象；测电笔使用时手不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，图中甲的使用方法是正确的，9.小明家盖了新房，他为自己房间安装了一盏照明灯和一个插座，如图所示是他设计的电路，图中虚线框1和2是电灯或开关的位置，则开关应装在方框_____中．正确安装完毕后，闭合开关，用测电笔分别测试插座的左右两孔，则测电笔测_____孔时氖管会发光．当发现家用电器或电线着火时，必须先_____然后再救火．【答案】(1). 2 (2). 右(3). 切断电源【解析】开关应接在灯与火线之间．因此开关应接在2处．正确安装后插座的两个孔应为左零右火，因此则测电笔测右孔时氖管会发光．家用电器失火，导线的绝缘皮烧坏，用电器漏电，此时必须先切断电源，然后再救火．考点二：家庭电路电流过大的原因1.关于家庭电路，下列说法正确的是A. 在现有的照明电路中，增加大功率用电器时只需换上足够粗的保险丝即可B. 当电路被保险丝装置切断时，要先找到发生事故的原因，排除之后再恢复供电C. 家庭电路中的熔丝可以用铁丝代替D. 家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】A. 在现有的照明电路中，增加用电器时，电路中的总功率会增大，所以要同时考虑电能表、输电线和保险丝的承受能力，故A错误；B. 保险丝熔断后，可能是使用的电器总功率过大，也可能是短路故障引起的，因此保险丝熔断后，更换上新的保险丝，检修线路正常后才可以恢复供电，故B正确．C. 当用铜丝或铁丝代替保险丝后，由于铜丝或铁丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故C错误；D. 家庭电路中的熔丝熔断，可能是发生了短路，也可能是电路总功率过大，故D错误；故选B.2.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是A. 漏电电流大于30mA，保护器会在0.1 秒之内切断电源B. 漏电持续时间超过0.1秒时保护器才能动作C. 当漏电电流达到15mA 时就能起到可靠的保护作用D. 只有当进户电压大于220V 或用电电流大于20A 时，才能起保护作用【答案】A【解析】A、漏电电流大于30mA，保护器会在0.1s之内切断电源，故A正确；B、只要在漏电电流大于30mA，保护器会在0.1s之内切断电源，故B错误；C、额定不漏电电流为15mA，其表示电路中漏电电流小于15毫安时，保护器不会自动切断电源起保护作用，故C错误；D、20A表示漏电保护器的额定电流是20安，220V表示漏电保护器的额定电压是220伏，当与它控制的电路中的电流和电压超过其额定值时，漏电保护器会自动切断电源起保护作用，故D错误．故选A．3. 下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．其中可能引起保险丝熔断的是（）A. ①②③B. ①②C. ①③D. ②③【答案】B【解析】①灯头里的两个线头相碰，火线和零线直接接触，电流不会经过灯泡而造成短路，电路电流过大，可能引起保险丝熔断．②插座中的两线头相碰，火线和零线直接接触，电流不会经过用电器而造成短路，电路电流过大，可能引起保险丝熔断．③照明电路的开关里两线头相碰，开关闭合，电路接通，电流经过用电器使其正常工作，不会引起保险丝熔断．4.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备．家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是( )【答案】C【解析】AB．闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故AB 不正确；C．闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流，可以模拟漏电情形，故C正确；D．闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故D不正确．5.如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A. 用户使用的用电器两端电压为UB. 输电线上消耗的电功率为C. 当用户使用的用电器增多时，用电器两端的电压升高D. 当用户使用的用电器增多时，输电线上因发热而损失的功率增大【答案】D【解析】由于导线有一定的电阻，根据U=IR可知，导线会分担一定的电压，故用户使用的用电器两端电压要小于U，故A错误；由于导线的电阻R较小，其分担的电压U r要远远小于电源电压U，根据公式P=可知输电线上消耗的电功率为，故B错误；当用户使用的用电器增多时，干路中的电流变大，根据U=IR可知，导线会分担的电压变大；根据串联电路的电压规律可知，用电器两端的电压减小；根据公式P=I2R可知，导线的功率变大，故C错误、D正确；故应选D．6.有一次，小明刚把电吹风的插头插入插座还没闭合开关，空气开关就跳闸了：还有一次，妈妈同时在用电饭锅做米饭、用电热壶烧水、用电饼铛烙饼．小明刚打开空调，空气开关也跳闸了．造成电路中电流过大的原因，前者是_____，后者是_______．【答案】(1). 短路(2). 总功率过大【解析】在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：①电路中发生短路故障；②电路中用电器的总功率过大；因此小明刚把电吹风的插头插入插座还没闭合开关，空气开关就跳闸了，则跳闸的原因可能是电吹风插头内部短路；如果是闭合电吹风的开关后，出现“跳阐”，则“跳闸”的原因可能是电路中用电器的总功率过大．妈妈同时在用电饭锅做米饭、用电热壶烧水、用电饼铛烙饼．小明刚打开空调，空气开关跳闸了，造成电路中电流过大的原因是：总功率过大．7.小林家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线，组装了一个多孔的移动插座（如图所示）．这个移动插座存在的两个问题：①________；②________．【答案】(1). 插座允许通过的电流小于热水器正常工作时的电流；(2). 从安全用电来说，两脚插头没有接地线．【解析】热水器的额定电流15006.8220P WI AU V===，而多功能插座的额定电流为6A，即热水器的额定电流大于了多功能插座的额定电流，会造成用电事故的；热水器是金属外壳，应通过三孔的插头接地线，两脚插头没有接地线．故答案为①插座允许通过的电流小于热水器正常工作时的电流；②从安全用电来说，两脚插头没有接地线．考点三：安全用电1.电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是A. 插座因耗电增加而烧毁B. 这孔接地是为了更好的让家用电器散热C. 家用电器不能正常工作D. 人接触家用电器外壳时有可能发生触电事故【答案】D【解析】洗衣机、空调、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线流入大地，而防止了触电事故的发生．故选D.2.如图所示的四种情景中，符合安全用电原则的是A. 徒手从输电线上取风筝B. 电灯的开关必须接在零线上C. 家庭电路中导线绝缘层破损D. 三脚插头的“长脚”与用电器的金属外壳相连【答案】D【解析】A、徒手从输电线上取风筝时，容易造成高压触电，不符合安全用电原则；B、电灯的开关接在零线上，更换灯泡时易发生低压触电事故，不符合安全用电原则；C、如果家庭电路中导线绝缘层破损，容易造成触电事故，应及时维修，不符合安全用电原则；D、三脚插头的“长脚”与用电器的金属外壳相连，可防止因用电器漏电，人接触金属外壳而发生触电事故，符合安全用电原则；故选D．3.下列情况下，一定会发生触电事故的是A. 人站在地面上，一手接触火线B. 人站在地面上，一手接触零线C. 人站在木凳上，一手接触火线D. 人站在地面上，用手拉开电闸【答案】A【解析】A、人站在地面上，一手接触火线，经人体形成电流通路，会发生触电事故；B、人站在地面上，一手接触零线，零线电压为0，不会发生触电事故；C、人站在木凳上，一手接触火线，因不能经人体形成电流通路，不会发生触电事故；D、人站在地面上，用手拉开电闸，因电闸把手上有绝缘体，不能经人体形成电流通路，不会发生触电事故．故选A．4.如图所示，a 图中甲站在干燥的木桌上，一只手接触到火线上；b 图中乙站在干燥的木桌上，一只手接触到火线上，此时另有丙站在地面上用手去拉乙．则甲、乙、丙三人谁会触电A. 甲B. 乙和丙C. 甲和乙D. 甲、乙和丙【答案】B【解析】a中，由于人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，故不会发生触电；b中，乙接触火线，乙丙相连，丙踩在地上，所以此时相当于乙丙串联，故会造成乙丙中有电流通过，即乙丙都会触电．故选B.5.我国家庭电路的电压是_____V，对人体来说，家庭电路的电压是____（选填“安全”或“危险”）的．【答案】(1). 220 (2). 危险【解析】据课本知识可知，家庭电路的电压是220V，人体安全电压不高于36V,因此对人体来说，家庭电路的电压是危险的．6.如图，两只小鸟落在裸露的电线上，闭合开关后，你认为a、b两只小鸟会发生触电事故的是________，原因是________【答案】(1). 乙(2). 乙小鸟与灯并联，小鸟两端有电压，有电流通过小鸟。

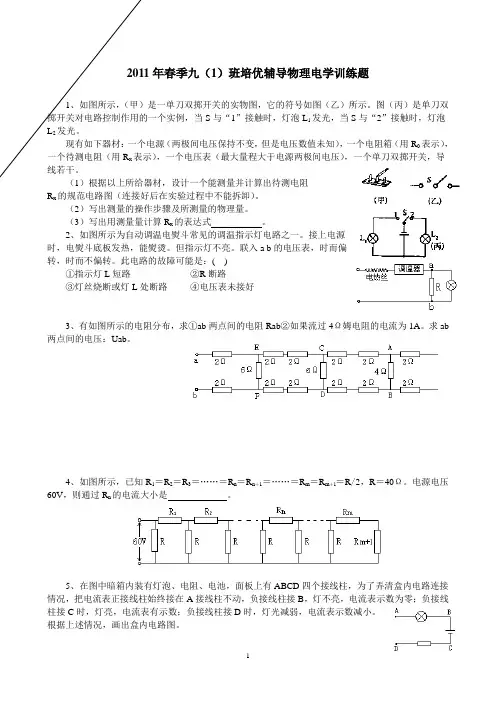

2011年春季九（1）班培优辅导物理电学训练题1、如图所示，（甲）是一单刀双掷开关的实物图，它的符号如图（乙）所示。

图（丙）是单刀双掷开关对电路控制作用的一个实例，当S与“1”接触时，灯泡L1发光，当S与“2”接触时，灯泡L2发光。

现有如下器材：一个电源（两极间电压保持不变，但是电压数值未知），一个电阻箱（用R0表示），一个待测电阻（用R x表示），一个电压表（最大量程大于电源两极间电压），一个单刀双掷开关，导线若干。

（1）根据以上所给器材，设计一个能测量并计算出待测电阻R x的规范电路图（连接好后在实验过程中不能拆卸）。

（2）写出测量的操作步骤及所测量的物理量。

（3）写出用测量量计算R x的表达式。

2、如图所示为自动调温电熨斗常见的调温指示灯电路之一。

接上电源时，电熨斗底板发热，能熨烫。

但指示灯不亮。

联入a b的电压表，时而偏转，时而不偏转。

此电路的故障可能是：( )①指示灯L短路②R断路③灯丝烧断或灯L处断路④电压表未接好3、有如图所示的电阻分布，求①ab两点间的电阻Rab②如果流过4Ω姆电阻的电流为1A。

求ab 两点间的电压：Uab。

4、如图所示，已知R1＝R2＝R3＝……＝R n＝R n＋1＝……＝R m＝R m＋l＝R/2，R＝40Ω。

电源电压60V，则通过R n的电流大小是。

5、在图中暗箱内装有灯泡、电阻、电池，面板上有ABCD四个接线柱，为了弄清盒内电路连接情况，把电流表正接线柱始终接在A接线柱不动，负接线柱接B，灯不亮，电流表示数为零；负接线柱接C时，灯亮，电流表有示数；负接线柱接D时，灯光减弱，电流表示数减小。

根据上述情况，画出盒内电路图。

6、如图所示，当滑动变阻器的滑片P向右移动时，各电表的示数如何变化？7、如图所示，当滑动变阻器的滑片Ｐ向右移动时，各电表示数如何变化？8、常用的电压表和电流表都是由小量程的电流表改装而成的，已知有一个电流表，本身电阻R 等于1000Ω，允许通过的最大电流为100μA，要把它改装成量程为1A的电流表，怎么办?如果把它改装成量程为3V的电压表，又该怎么办?9、两只读数准确的电流表，Ａ１、Ａ２，已知Ａ２的内阻为Ｒg，Ａ１的内阻不知道，若除了电源、可变电阻和导线外，不再使用其他电表，如何测量Ａ１的内阻r？请说出要测量哪些量？画出电路图并写出计算式。

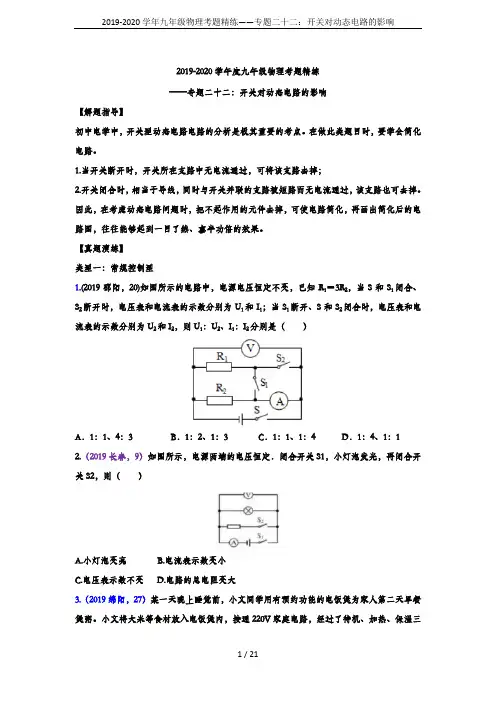

2019-2020学年度九年级物理考题精练——专题二十二：开关对动态电路的影响【解题指导】初中电学中，开关型动态电路电路的分析是极其重要的考点。

在做此类题目时，要学会简化电路。

1.当开关断开时，开关所在支路中无电流通过，可将该支路去掉；2.开关闭合时，相当于导线，同时与开关并联的支路被短路而无电流通过，该支路也可去掉。

因此，在考虑动态电路问题时，把不起作用的元件去掉，可使电路简化，再画出简化后的电路图，往往能够起到一目了然、事半功倍的效果。

【真题演练】类型一：常规控制型1.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：12.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A.小灯泡变亮B.电流表示数变小C.电压表示数不变D.电路的总电阻变大3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。

已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。

4．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大5.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）6.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

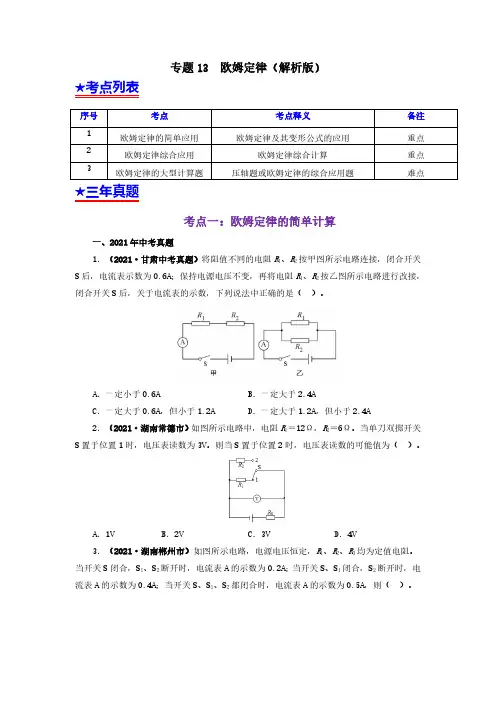

B．一定大于2.4A，但小于1.2A D．一定大于1.2A，但小于C．3V如图所示电路，电源电压恒定，A ．R 1:R 2=2:1B ．R 1:R 3=1:1C ．R 2:R 3=1:2D ．R 1:R 2:R 3=2:2:14．（2021·四川广安市）如图所示电路中，110ΩR =，220ΩR =，闭合开关S ，电压表1V 与2V 的示数之比是（ ）。

A ．1:2B ．1:3C ．2:1D ．2:35．（2021·湖北宜昌市）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R 1和R 2的I-U 图像如图所示，下列说法正确的是（ ）。

A ．当R 1与R 2两端的电压为0时，它们的电阻也为0；B ．用不同的电阻研究电流与电压的关系得出的结论不一样；C ．在电阻一定时，导体两端的电压与通过导体的电流成正比；D ．R 1与R 2的阻值之比为1:26．（2021·四川凉山彝族自治州）如图所示，电源电压恒定。

当开关S 1、S 2闭合，甲、乙两表均为电压表时，两表示数之比U 甲:U 乙=5:1；当开关S 1闭合、S 2断开，甲、乙两表均为电流表时，两表的示数之比为（ ）。

A ．5:4B ．3:5C ．4:5D ．4:17．（2021·湖北武汉市）在如图所示的电路中，电源电压恒为6V，R1=10Ω，R3=30Ω。

开关S1闭合，开关S2接a，滑动变阻器R2的滑片P位于图示位置时，电压表的示数为1.2V 。

开关S1闭合，开关S2接b，滑片P移动到另一位置时，电压表的示数为2.0V。

前后两次滑动变阻器接入电路的电阻变化了（）。

A．5ΩB．10ΩC．20ΩD．40Ω8．（2021·黑龙江中考真题）如图所示，电源电压保持不变．当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A．则电阻R1与R2的比值为（）。

A．1：3 B．3：1 C．2：3 D．3：29．（2021·广西贵港市）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。

一、选择题1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。

则吸管A端的带电性质正确的是（）A．若相互吸引，一定带负电B．若相互吸引，一定带正电C．若相互排斥，一定带正电D．若相互排斥，一定带负电D解析：D带负电的橡胶棒靠近轻细吸管A，若相互吸引，则A可能带正电，因为异种电荷相互吸引；也有可能不带电，因为带电体能吸引较小物体；若相互排斥，则A一定带负电，因为同种电荷相互排斥。

故ABC错误，D正确。

故选D。

2．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开D解析：D由图可知，若让灯L1、L2并联，电流从电源正极流出需要分别经过L1支路和S2、L2支路，再经过S3回到电源负极，因此应闭合S2、S3，断开S1。

故选D。

3．关于静电的知识，下列说法中正确的是（）①摩擦起电现象说明通过做功可以创造出电荷②同种物质摩擦，一定可以使它们分别带上异种电荷③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷④自然界只存在正、负两种电荷⑤如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体A．④⑥B．①④⑥C．②④⑤D．①②③⑤A解析：A①物体间摩擦实现电子的转移，没有创造电荷；②同种物质的原子核对电子的束缚能力相同，摩擦时不会使物体带电；③塑料梳子和头发摩擦时，带了异种电荷；④自然界中只存在两种电荷，正电荷和负电荷；⑤一个带电体和另一个物体相互吸引，这个物体可能带电，也可能不带电；⑥化纤衣服吸引灰尘，是因为带电体可以吸引轻小物体，则合理是是④和⑥，故A正确，BCD错误。

故选A。

4．如图所示，电源电压不变，闭合开关S，正常工作一段时间后，发现其中一个电压表示数变大，则（）A．1L可能变亮B．1L可能熄灭C．2L可能断路D．2L可能短路B解析：B分析电路可知，电路为串联，电压表V1测电源电压，电压表V2测L2两端电压，则V1示数不可能再变大，可知电压表V2示数变大，且电路正产工作，则故障可能是灯泡L1短路，则L1熄灭，故选B。

2015——2016学年度九上复习计划：物理
电路补充题
命题陈暄和
问题：在学习了电路知识以后，教师要求学生练习安装楼梯照明灯，即用两个单刀双掷开关S1和S2同时控制同一盏灯，其中任意一个开关都可以使灯亮或灭．请判断如图所示的四个电路中，不符合上述要求的是(图中均用电池符号表示照明电路电源)
： A.
B.
C.
D.
解析：操作任意一个开关均可以开灯、关灯，说明任何一个开关闭合时，灯泡都亮，任何一个开关断开时灯泡都不亮．解：AB、由电路图可知，两个开关都上面两个触点接触或都与下边两个触点接触时灯泡不亮，两个开关按一上一下连接时灯泡发光，可以达到任意一个开关都可以使灯亮或灭的目的，故AB正确，不符合题意；C、由电路图可知，两个单刀双掷开关都与上面或下面触点接触时灯泡发光，两个开关按一上一下连接时灯泡不发光，可以达到任意一个开关都可以使灯亮或灭的目的，故C正确，不符合题意；D、由电路可知，当开关S1与触点1接触或开关S2与触点2′时，另一个开关不能使灯泡发光，故D不正确，符合题意。

中考物理试题分类汇编《电路初探》专项练习题-附带答案一单选题1.（2023年江苏 .无锡）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮蜂鸣器响开关拨至“右”，右转向灯亮蜂鸣器响。

左右转向灯不能同时亮。

下列电路图设计合理的是( )A. B.C. D.2.（2023年江苏 . 宿迁）下列电路中，符合直行方向交通信号灯(只考虑红灯和绿灯)模拟设计的是( )A. B.C. D.3.（2022年江苏 . 宿迁）疫情防控期间，宿迁市很多学校门口新增加了人脸识别测温系统。

若人脸识别通过，则控制电路会闭合开关S1，若体温测量值在正常范围内，则会闭合开关S2。

只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。

下列有关该控制电路的设计能实现上述功能的是( )A.B.C.D.4.（2023年江苏 .扬州）物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。

下列电路设计符合要求的是( )A. B.C. D.5.（2022年江苏 . 苏州）使用空气炸锅(如图所示)时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。

则其电路可能是( )A.B.C.D.6（2022年江苏 .扬州）.医院入口处的扫码测温系统工作时，扫码为绿码，开关S1闭合测温正常，开关S2闭合，只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行，下列电路设计符合要求的是( )A. B.C. D.7.（2022年江苏 . 无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。

下列电路中符合设计要求的是( )A. B.C. D.8.（2023年江苏 . 苏州）中考体育学科测试在即，部分同学进行立定跳远测试时容易过线犯规。

测试装置的基本原理是当有同学踏上测试垫时，开关S1S2同时闭合，当机器感应到脚尖过线，红外感应开关S2断开，蜂鸣器发出声音提醒考生犯规，选项图中能实现上述功能的电路图是( )A. B.C. D.二填空题9.（2023年江苏 . 徐州）电路就是用导线把电源用电器______ 等元件连接起来组成的电流路径。

13.1初识家庭电路一、解答题（共1小题）1、如图所示是一种环保驱蚊用品﹣﹣电热液体蚊香器．蚊香器通电后其内部的发热部件对驱蚊液加热，过一会儿，可见其顶部有“白气”飘出，房间里弥漫着驱蚊液的清香，起到驱蚊和灭蚊的作用．其中“白气”是_________态物质．驱蚊液变成“白气”涉及到的物态变化有_________．蚊香器工作时将_________能转化为_________能．房间里清香四溢说明_________．二、选择题（共24小题）2、关下能量转化的问题，下列说法正确的是（）A、电饭煲工作时将内能转化为电能B、电动机工作时将机械能转化为电能C、发电机工作时将电能转化为机械能D、内燃机工作时将内能转化为机械能3、如图，为探究能量转化，小明将小铁块绑在橡皮筋中部，并让橡皮筋穿入铁罐、两端分别固定在罐盖和罐底上．实验装置做好后让它从不太陡的斜面上滚下，发现橡皮筋被铁块卷紧了，接着铁罐居然能从斜面底部自动滚上去!以下有关能量转化的判断，正确的是（）A、铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为动能B、铁罐在斜面上从最高处滚到最低处，主要是弹性势能转化为动能C、铁罐在斜面上从最低处滚到最高处，主要是动能转化为重力势能D、铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能4、下列四组连线中，完全正确的是（）A、装置工作时与对应的能量转化干电池﹣﹣﹣﹣化学能转化为电能太阳能热水器﹣﹣﹣﹣太阳能转化为内能发电机﹣﹣﹣﹣机械能转化为电能B、物理问题研究及科学方法力的合成﹣﹣﹣﹣控制变量法将撬棒抽象为绕固定点转动的硬棒﹣﹣﹣﹣建立物理模型法研究电流跟电压、电阻的关系﹣﹣﹣﹣等效法C、物理量和单位功﹣﹣﹣﹣千瓦功率﹣﹣﹣﹣千瓦时热量﹣﹣﹣﹣焦耳D、生活现象与物理知识能从各个方向看到物体﹣﹣﹣﹣平面镜成像夜间行车，驾驶室内不宜亮灯﹣﹣﹣﹣漫反射沸点与气压的关系﹣﹣﹣﹣高压锅5、为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯．下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的S l、S2及C图中的S1为单刀双掷开关）（）A、B、C、D、6、（右图所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．则选项中所示电路中，与之对应的是（）A、B、C、D、7、如图为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（）A、温度升高至74℃时，L1亮灯报警B、温度升高至74℃时，L2亮灯报警C、温度升高至78℃时，L1亮灯报警D、温度升高至78℃时，L2亮灯报警8、以美国为首的北约在轰炸南联盟科索沃地区时，曾使用了一种“石墨炸弹”，该炸弹在空中爆炸时•产生大量的石墨絮状物，降落到地面后造成大面积停电．“石墨炸弹”使供电系统遭到破坏的原因是（）A、石墨絮是导体，把供电线路短路了B、石墨絮是绝缘体，把供电线路阻隔断了C、石墨炸弹把供电线路炸断了D、以上说法都是正确的9、用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能使小灯泡发光的是（）A、B、C、D、10、下列符号中不属于用电器的是（）A、B、C、D、11、如图所示是四位同学在学完电路连接相关知识后所画的电路图．你应该能判断出：在开关S闭合时，两只小灯泡能同时发光的正确电路是（）A、B、C、D、12、下面关于手电筒的说法中正确的是（）A、手电筒中没有电线，因此手电筒不属于电路B、有些手电筒使用时关不掉，是因为电筒上没有开关C、手电筒不用照明电路中的电，因此手电筒不属于用电器D、手电筒是将电能转化为光能的工具，因此手电筒属于用电器13、下列四个图中正确的是（）A、B、C、D、14、在如图所示的四个电路图中，符合电电路路基本组成条件且连接正确的（）A、甲图B、乙图C、丙图D、丁图15、下列关于电路图的说法中正确的是（）A、含有电源的符号的图就是电路图B、用开关和电源连接的图是电路图C、含有用电器的图是电路图D、用电路元件符号表示电路元件实物连接的图，叫做电路图16、一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了（）故障现象可能原因检修方法灯泡不亮1、灯泡的灯丝断了换新灯泡2、灯头内的电线断了换新线并接好检查加固3、灯头、开关等处的接线松动，接触不良A、短路B、通路C、断路D、支路17、晓泉实验时连接了如同所示的电路，闭合开关S1和S2后，下列分析正确的是（）A、小灯泡亮、电铃响B、小灯泡亮、电铃不响C、小灯泡不亮、电铃响D、小灯泡不亮、电铃不响18、如图所示的四种电路图，当开关均闭合时有短路现象的是（）A、B、C、D、19、如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（）A、电压表被烧坏B、电流表将被烧坏C、灯L1亮，灯L2不亮D、两只灯泡都将被烧坏20、对于图中错误的是（）A、开关掷于1是开路B、开关掷于2是通路C、开关掷于3是通路D、开关掷于3是短路21、不允许用导线把电源的两极直接连接起来是因为（）A、有触电的危险B、电路中没有电流C、电流太小D、电流太大22、如图所示的实物连接中，开关闭合时会造成电源短路的是（）A、开关的接线柱上接线不牢B、灯座的接线柱上接线不牢C、开关的两接线柱上用导线连通D、灯座的两接线柱用导线连通23、在电路中，若发生如图所示的现象．则在AB间可能连接了（）A、电压表B、电铃C、小灯泡D、导线24、如图所示，将开关S闭合后，可能会发生的现象是（）A、损坏电源B、灯L3被损坏C、三个灯都被损坏D、L3熄灭，L1、L2发光25、轿车的仪表盘上有一个显示汽车车门关闭状况的指示灯．只要四个车门中有一个没有关好（即此时装在未关好车门上的开关处于断开状态），指示灯就会发光从而提醒驾驶员．在下图所示的四个电路中，设计正确的是（）A、B、C、D、三、填空题（共5小题）26、“炖汤”因味道好而深受茂名人喜爱．“炖汤”就是把汤料和水置于炖盅内，而炖盅则浸在大煲的水中，并用蒸架把盅与煲底隔离，如图所示．在大煲内的水沸腾过程中，煲盖与煲的缝隙间冒出大量的“白气”，这是_________现象（填物态变化），煲盖不断跳动，这是水蒸气的_________能转化为煲盖的机械能．若汤的沸点与水的沸点相同，则盅内的汤_________（填“会”或“不会”）沸腾．27、如图所示，拴在细线下的小球在竖直平面内来回摆动，小球在由最低点摆到最高点A的过程中发生的能量转化是_________；到达A点时，小球处于_________状态（选填“平衡”或“非平衡”），你判断的依据是_________．28、如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为_________（选填“甲”或“乙”）较易损坏，这是因为按动这种开关的_________较小，按动需要的力较大．墙壁开关应与所控制的的电灯_________联．29、按图所示的实物图画出它的电路图．30、小红和小华在做研究电流产生的热量跟哪些因素有关的实验时，分别采用了图A和图B两种电路进行研究．图A和图B两组实验器材完全相同；每组器材中的两个烧杯完全相同，都装满了煤油，瓶中各放一根电阻丝，且都有R甲＞R乙．两人做实验时的通电时间相同，电路连接及操作均正确，但却得到了相反的结论；“图A中，甲瓶中煤油上升得高，表明电阻越大产生的热量越多”；“图B中，乙瓶中煤油上升得高，表明电阻越小产生的热量越多”．于是他们去找老师，老师告诉他们…（1）焦耳定律的计算公式是_________．（2）在虚框内画出小华实验（图B）的电路图．（3）他们有没有谁错了？你想老师会怎样分析他们的实验结论？答案与评分标准一、解答题（共1小题）1、（2011•包头）如图所示是一种环保驱蚊用品﹣﹣电热液体蚊香器．蚊香器通电后其内部的发热部件对驱蚊液加热，过一会儿，可见其顶部有“白气”飘出，房间里弥漫着驱蚊液的清香，起到驱蚊和灭蚊的作用．其中“白气”是液态物质．驱蚊液变成“白气”涉及到的物态变化有汽化和液化．蚊香器工作时将电能转化为内能．房间里清香四溢说明分子在不停地做无规则运动．考点：液化及液化现象；汽化及汽化吸热的特点；能量转化的现象；扩散现象。

单刀双开关开关中单刀双掷与单刀单掷有什么区别？船形开关分类:单刀单掷:1个动触点和1个静触点。

只有1通道／—单刀双掷:1个动触点和2个静触点，—／—(可分别接通两边的静触点)双刀单掷，2个动触点和2个静触点，有2个通道‖双刀双掷，2个动触点和4个静触点，有4个通道〓(可分别接通两边的2个静触点))参考:...单刀双掷开关怎么接首先要认清单刀双掷开关的动端和不动端，动端就是所谓的“刀”，它应该连接电源的进线，也就是来电的一端，一般也是与开关的手柄相连的一端；另外的两端就是电源输出的两端，也就是所谓的不动端，它们是与用电设备相连的。

单刀双掷开关的作用，一是可以控制电源向两个不同的方向...单刀双掷开关初中物理题你问对我啦。

单刀开关的两端分别接R0和RX，R0,RX另两端接在一起把电流表接在干路，总开关接在+极，先把开关打在R0上读出I0就可以求出总电压V在把开(接)关打在RX上读出电流I2。

则RX=V/I2。

(图发布上来你只好认真看哦。

物理~单刀双掷开关用来干吗?用同一开关控制一个电路或多个电路的工作形态。

比如在电饭锅上的旋转式开关，就是一种类型的单刀双掷开关。

当然，一般都是单刀多掷的。

proteus怎样找单刀双掷开关它在大类“Switches&Relays”中，你只要输入“SW-”就可以找到它。

其实有好多种开关:<br/>SW-DIP4DEVICE4way DIP switch<br />SW-DIP7DEVICE7way DIP switch<br/>SW-DIP8DEVICE8way DIP switch<br/>SW-DPDT ACTIVE Interactive DPDT Switch(Latched Action)<br/>SW-DPDT-...如何用普通开关接出单刀双掷的效果接不出来什么是单刀双掷开关一般开关断开时，触点和接触的地方不接触，双掷开关另一边还有一个触点，断开这个就连接另一个。

串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1. （2015•桂林中考）在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是（）【思路点拨】两灯泡首尾相连在电源两端是串联，如果并联，即让灯泡的两端分别连在一起，结合电路图选择合适的开关组合，组成题目要求的灯泡连接方式。

【答案】A【解析】A、图中闭合开关S，小灯泡L1、L2并列连接，为并联电路，符合题意；BCD、图中闭合开关S，电流只有一条路径，为串联电路，只是改变了开关的连接位置，不影响电路的性质，不合题意。

【总结升华】解决此题的关键是理解串、并联电路的特点，会连接简单的串并联电路。

举一反三：【变式】如图的电路中，（l）当开关S1、S2都断开时，三盏灯的接法是＿＿＿＿＿；（2）当开关S1、S2闭合时，三盏灯的接法是＿＿＿＿；（3）当S1闭合、S2断开时，电灯＿＿＿＿＿发光。

【答案】串联，并联，L3类型二、设计电路2.（2015•通辽中考）汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好。

四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）【思路点拨】四个车门中任意一个车门（相当于开关）没关好，该指示灯会发光，说明只要一个开关断开，灯泡就发光，所有开关闭合，灯泡不发光．对各选项逐一分析。

【答案】D【解析】开关没闭合灯就亮，显然开关与灯是并联的，且四个开关中任意一个未闭合指示灯会发光，故四个开关要串联．A、由电路图可知，几个开关是并联的，当开关都闭合时，即车门都关好，灯泡也会发光，故A不符合要求；B、由电路图可知，几个开关是串联的，当有一个开关断开时，即有车门没关闭，灯泡不亮，所以与题意要求相反，故B不符合题意；C、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，电源会被短路，故C不符合要求；D、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，灯泡不会发光，故D符合要求。

单刀双掷开关专题练习一、单选题（本大题共3小题，共6.0分）1.下面四个图是用两个单刀双掷开关控制一盏灯的电路.则符合照明电路要求的是()A. B.C. D.2.小宇利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置。

他共设计了四个电路，如图所示，其中L 为规格为“220V0.1A”节能灯，、D为发光二极管，规格为“1.2V0.002A”、S 为单刀双掷开关、R为限流电阻。

图中能够满足要求的电路：( )A. B.C. D.3.市区有许多智能节水环保公厕。

公厕门的插销相当于单刀双掷开关S1，当有人进去并关上门时，“有人”指示灯亮起；手靠近水龙头时，感应开关S2闭合，电磁阀门线圈通电使水龙头出水。

门打开时“无人”指示灯亮起，同时水龙头也无法使用。

图中能实现上述功能的电路是()A. B.C. D.二、作图题（本大题共2小题，共10.0分）4.现代家庭中，两个开关控制同一盏灯的情形随处可见。

其实只要在电路中使用两个单刀双掷开关，就能实现在任意一个开关处控制电灯。

(单刀双掷开关的结构如图a所示，刀片始终与触点1或触点2之一接触，按动开关，刀片与触点交换接触。

)请将图中的电灯、开关接入家庭电路，实现两个开关都能控制同一盏灯。

5.如图所示，小明利用一个单刀双掷开关，设计了红绿交通信号指示灯模型，根据电路图连接实物图。

三、计算题（本大题共3小题，共24.0分）6.用12V的电源为微型电动机供电的电路如图(甲)所示。

当单刀双掷开关S1、S2均向上合上时，电动机开始转动，电流I随时间t变化的图象如图(乙)所示。

当电流稳定时，电动机正常工作。

已知电动机转动时欧姆定律不适用，并忽略温度对电阻的影响，试解答下列问题。

(1)当单刀双掷开关S1、S2______合上时可实现电动机的反转。

(2)当电动机正常工作时，电动机消耗的电功率为______W。

(3)求电动机的电阻及正常工作时的输出功率。
