单刀双掷开关(双控开关)的结构(精)

什么是单联双控开关?单联双控开关怎么接线?单联双控开关实物接线图
双控开关是指一盏灯可以在二个地点掌握灯的开和关。

比如进卧房在门口开灯，上床后在床头关灯，这样不是比单控更便利。

单控开关每组二个接线孔L接火线L1接灯掌握线。

双控开关每组三个接线孔L接火线或灯掌握线，L1丶L2接二根双控回路线。

双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。

通常用两个双控开关掌握一个灯或其它电器，意思就是可以有两个开关来掌握灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

假如是实行传统的开关的话，想要把灯关上，就要跑下楼去关，采纳双控开关，就可以避开这个麻烦。

另外双控开关还用于掌握应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关掌握一个灯具。

单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路的开关。

每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

一开双控开关是单联的双控开关。

单联：在一个开关面板上就一个按钮。

双控开关：两个开关掌握一个线路上的灯。

简洁的说就是一个灯需要两个开关去掌握，无论你用哪个开关，都能让灯点亮或者熄灭。

例如：进门与床头的开关共同掌握卧房的一盏灯，楼上与楼下的开关共同掌握楼梯的灯，都是用的一开双控开关。

单联双控开关怎么接线?单联双控开关实物接线图。

“双控开关”顾名思义就是在两个不同的地方控制同一盏灯，在新房装修中十分常见，许多人在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。

如楼梯的过道口、走廊、卧室、卫生间等，它同时带有常开、常闭两个触点，相比传统开关而言，更省时省力。

双控开关因控制面板上按钮的不同可分为单联双控开关、双联双控开关和三联双控开关。

要知道每种双控开关怎么接，就必须要知道双控开关是什么以及它的工作原理。

因为按照联数的增加，双控开关的接线就会更加复杂，所以这时一张简单、清晰明了的双控开关接线图便能帮上大忙，安装时会快捷、省事且不易出错。

下面一起来看看双控开关接线图示例，为大家做电路接线参考。

1什么是双控开关1、双控开关的种类双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

2、什么是双控开关22、什么是双控开关首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(比如：在下楼是打开开关，到楼上后关闭开关。

说真的这样的设计真的非常方便，可以省去很多不必要的麻烦。

)。

3一般常常用在家里楼梯的前后端及卧室门口和床头。

下面是一张接线图，大家看了就明白了。

4双控开关怎么接？双控开关接线分单联双控、双联双控开关、三联双控开关三种。

一、单联双控开关接线图(含原理和接线方法)1、单联双控开关接线图52、单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。

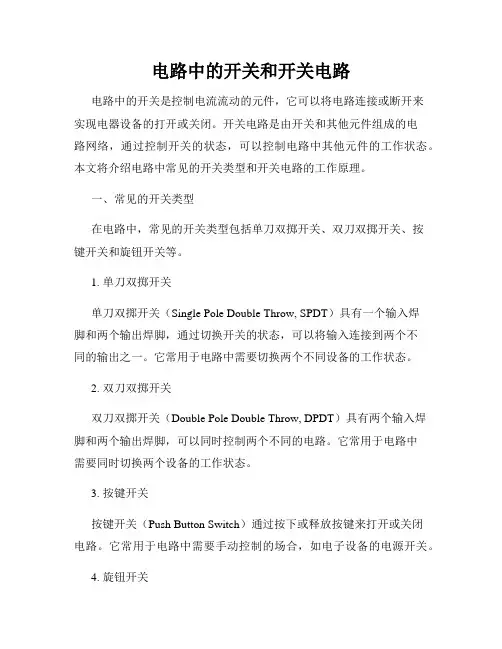

电路中的开关和开关电路电路中的开关是控制电流流动的元件，它可以将电路连接或断开来实现电器设备的打开或关闭。

开关电路是由开关和其他元件组成的电路网络，通过控制开关的状态，可以控制电路中其他元件的工作状态。

本文将介绍电路中常见的开关类型和开关电路的工作原理。

一、常见的开关类型在电路中，常见的开关类型包括单刀双掷开关、双刀双掷开关、按键开关和旋钮开关等。

1. 单刀双掷开关单刀双掷开关（Single Pole Double Throw, SPDT）具有一个输入焊脚和两个输出焊脚，通过切换开关的状态，可以将输入连接到两个不同的输出之一。

它常用于电路中需要切换两个不同设备的工作状态。

2. 双刀双掷开关双刀双掷开关（Double Pole Double Throw, DPDT）具有两个输入焊脚和两个输出焊脚，可以同时控制两个不同的电路。

它常用于电路中需要同时切换两个设备的工作状态。

3. 按键开关按键开关（Push Button Switch）通过按下或释放按键来打开或关闭电路。

它常用于电路中需要手动控制的场合，如电子设备的电源开关。

4. 旋钮开关旋钮开关（Rotary Switch）通过旋转开关上的旋钮来选择不同的电路连接方式。

它常用于电路中需要选择多个工作状态的场合，如调节电器的亮度或音量。

以上仅为常见的开关类型，根据不同的应用场景，还有更多其他类型的开关可供选择。

二、开关电路的工作原理开关电路是由开关和其他电子元件组成的电路网络，在实际应用中发挥重要的作用。

下面以一个简单的开关电路为例，介绍开关电路的工作原理。

假设有一台灯泡需要通过开关控制其开关状态，灯泡的接法如下图所示：[图示]当开关处于打开状态时，电流从电源进入灯泡，灯泡亮起；当开关处于关闭状态时，电流中断，灯泡熄灭。

开关电路的工作原理是通过开关的通断控制电流的流动。

当开关打开时，电路中形成一条通路，电流可以流通；当开关关闭时，电路中断，电流无法流动。

双控开关电路原理图解(点击:2841)鼎翔暖通2007-11-12 08:41:51 发表于搜狐焦点家居-装修总论坛-长春装修集采论坛所谓双控开关，是由两个独立的单刀双掷开关组合来实现的，现在市场上几乎每个品牌和系列的开关都有单极和双极的，那个双极的就是我们这里用的。

从上面的图上可以看出无论你拨动哪个开关（K1或K2），整个电路的状态都会切换（连通和断开），这就实现了任何一个开关都可以随时打开或关掉所控制的灯，这就是双控。

同样，三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯，它的电路复杂一点，用到了一个双刀双掷开关：三控开关的连接也比较复杂，用两个接线排（下面那两个东西）接成模块，做上标记，用的时候只需要把每根线接到相应的端子上就可以了。

最常用的还是双控开关，而且多数情况下是把原有的一个单控开关改成双控，下图就是这种情况：单控开关改为双控开关的接线图：稍微解释一下：图中A、B就是原有线路中的开关线，把原有的单极开关（K）拿掉，换上双极开关（K1），通过走线槽由这个原有的开关盒（K1）过3根线到新的开关盒（K2），图中A、B两根线不必区分，也就是说哪根是A哪根是B无所谓，双极开关中的两个极（K1、K2中垂直方向并排的那两组开关端子）也不必区分。

双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。

现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。

双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的时候是这样的，控制灯具，在施工规范上是这样规定的，灯具控制L相线也就是我们常说的控制火线，在控制开关的面板上，加上一根回路线的是，双控开关，加上两个回路，三个控制点的可以三控，这种情况主要是在楼梯上用。

双控开关、三控开关及日光灯接线图(2007-03-27 09:48:21)转载双控开关接线图三控开关接线图日光灯接线图日光灯的原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。

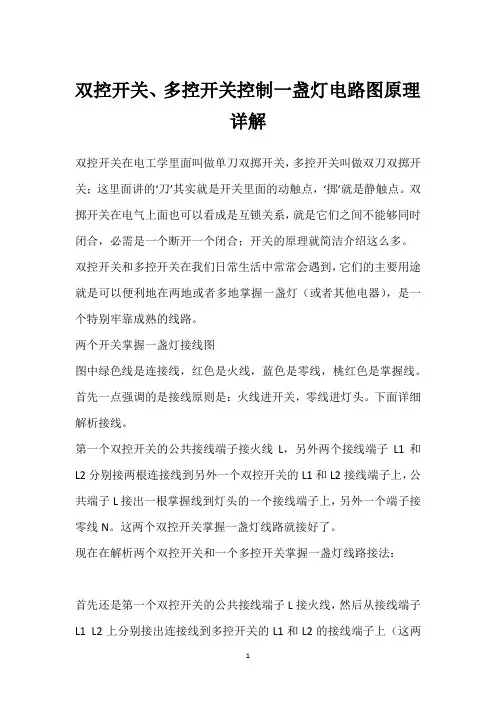

双控开关、多控开关控制一盏灯电路图原理
详解
双控开关在电工学里面叫做单刀双掷开关，多控开关叫做双刀双掷开关；这里面讲的‘刀’其实就是开关里面的动触点，‘掷’就是静触点。

双掷开关在电气上面也可以看成是互锁关系，就是它们之间不能够同时闭合，必需是一个断开一个闭合；开关的原理就简洁介绍这么多。

双控开关和多控开关在我们日常生活中常常会遇到，它们的主要用途就是可以便利地在两地或者多地掌握一盏灯（或者其他电器），是一个特别牢靠成熟的线路。

两个开关掌握一盏灯接线图
图中绿色线是连接线，红色是火线，蓝色是零线，桃红色是掌握线。

首先一点强调的是接线原则是：火线进开关，零线进灯头。

下面详细解析接线。

第一个双控开关的公共接线端子接火线L，另外两个接线端子L1和L2分别接两根连接线到另外一个双控开关的L1和L2接线端子上，公共端子L接出一根掌握线到灯头的一个接线端子上，另外一个端子接零线N。

这两个双控开关掌握一盏灯线路就接好了。

现在在解析两个双控开关和一个多控开关掌握一盏灯线路接法：
首先还是第一个双控开关的公共接线端子L接火线，然后从接线端子L1 L2上分别接出连接线到多控开关的L1和L2的接线端子上（这两
个端子就是双刀双掷开关的公共接线端子），然后把L11与L22连接起来，并接出一根掌握线到其次个双控开关L1（或者L2上）；再把多控开关的L12与L21连接起来，并引出一根掌握线到双控开关的L2（或者L1）；其次个双控开关公共接线端子L接出一根掌握线到灯头的一个接线柱，灯头的另外一个接线柱接零线，这样三个开关掌握一盏灯线路就就接好了。

下面再上一个四个开关掌握一盏灯人，供读者，自己分析一下线路接线。

什么是单⼑双掷开关（SPDT）SPDT（单⼑双掷）是⼀种特殊的开关结构。

与普通的SPST（单⼑单掷）开关不同，SPDT开
关控制两个设备的⼯作状态，这两个设备的⼯作状态相反。

例如，SPDT交换机连接到设备A和设备B，设备A将处于开启状态，如果SPDT交换机关闭，则设备B关闭;相反，如果SPDT开关打开，则设备A将处于关闭状态，设备B将打开。

因此，我们可以知道，⽆论SPDT开关处于什么状态，都只会打开⼀个设备。

SPDT开关结构的基础知识：
极点：极点是开关内的控制器。

我们通常使⽤单极，双极等来显⽰由开关控制的多少个独⽴电路。

投掷：投掷意味着将由杆控制的电路。

我们通常使⽤单掷，双掷等来显⽰⼀个电极将控制多少电路。

打开：如果杆与⼀个投掷断开，则此投掷的状态称为打开状态或打开状态。

关闭：如果杆连接到⼀个投掷，则该投掷的状态称为关闭状态或关闭。

NO（常开）：如果抛出电路默认断开（当极点不受外⼒作⽤时），该抛出电路称为常开电路（NO电路，N / O电路），并且开关将被称为常开开关（NO开关，N / O开关）。

NC（常闭）：如果抛出电路默认连接到极点（当极点不受外⼒作⽤时），该抛出电路称为常闭电路（NC电路，N / C电路），并且开关将被称为常闭开关（NC开关，N / C开关）。

单开双控开关原理1.开关机构：单开双控开关通常由两个开关机构组成，分别安装在两个不同的位置。

每个开关机构都包括一个手柄和一个触点。

手柄可以转动或拨动，用来打开或关闭电路。

触点则负责接通或切断电流。

2.连接电路：两个开关机构通过电线连接在一起，形成一个电气回路。

电源线连接到一个开关机构的输入端，而负载线连接到另一个开关机构的输出端。

当两个开关机构都处于关闭状态时，电路断开。

3.工作原理：当用户需要打开电路时，他们可以使用任一开关机构的手柄。

假设用户选择了第一个开关机构，他们可以通过转动或拨动手柄来使触点接通，使电流从电源流向负载。

此时，电路处于打开状态。

4.配置选择：当用户需要关闭电路时，他们可以使用另一个开关机构的手柄。

无论第一个开关机构的状态如何，第二个开关机构都可以将电路关闭。

这种灵活的配置选择使得用户可以在两个不同的位置控制电路的通断。

1.灵活性：单开双控开关可以在两个不同的位置控制电路，用户可以根据实际需求选择开关的位置。

这使得操作更加方便。

2.适应性：单开双控开关可用于不同的电气设备和电路。

无论是家用照明、工厂设备还是商业建筑，都可以使用这种开关来实现远程控制。

3.安全性：单开双控开关可以避免用户需要长时间移动到电路旁边才能打开或关闭电路。

这样可以减少不必要的风险，提高安全性。

4.节能性：由于单开双控开关的灵活性，用户可以方便地关闭不需要的电路，从而节省电力和能源。

总结起来，单开双控开关是一种通过两个不同位置的开关机构来控制电路通断的装置。

它通过开关机构和连接电路实现电气回路的打开和关闭。

这种开关具有灵活性、适应性、安全性和节能性等优点，因此在各种场合都有广泛应用。

在现阶段，大多数家居装修中，都采用双控原理来解决卧室照明电路的控制，也是为了在床上关灯时不必下地到门口处关灯。

所以从装修一开始，就预留灯线，刨墙埋线，很麻烦的。

尤其当重新调整家具及床铺位置时，原先安装的双控墙壁开关也要随之移动，但这是一件非常困难的事，几乎是不可能的。

现在好了，有了“随意贴”墙壁开关，不用布线凿墙，想贴在哪里就贴在哪里。

可贴在家具上、床头上、甚至玻璃幕墙上、磁砖上等任何地方，还可随意移动，非常方便。

使用它，配合门口上的遥控墙壁开关，达到双控、多控目的。

最简单：不用改变原线路，不用凿墙布线，人人都可安装。

最省钱：不用买昂贵的铜线、不用雇工凿墙布线，省时省力。

最科学：可随意安装，可随意移动开关，甚至可取下手柄躺在被窝里、蚊帐中关灯。

并可超越双控，实现任意多点控制。

下面重点介绍一下，双控开关与单控开关的区别，如何将原先的双控开关改造成方便的、可固定及移动的遥控开关。

一、双控开关的原理双控墙壁开关也称单刀双掷开关，见上图。

其工作原理是为了实现两地(不同地点)同时同步控制一处电灯。

比如：楼上楼下两处的开关控制楼道上的电灯、门口及床头两处的开关控制卧室的灯光照明，等等。

这是人们为了方便起居生活，而采用的常规办法。

最常见的是各大宾馆、旅店里的床头柜上的控制面板，近几年也走近百姓家居中，成为时尚的卧室装修主流。

但是随着遥控墙壁开关新生事物的出现，它必将被新生事物所替代，因为遥控墙壁开关不必改造灯线，不必做工程，轻而易举的能实现上述双控功能，并可实现在门厅的集中控制，并可实现全开、全闭、分别调控等功能，并可实现多点控制一处电灯，打破了双控只能在两个点上的控制限制。

二、双控开关与单控开关的区别单控开关也称单刀单掷开关，也是最普通的开关，只有一个开关触点，不像双控需要两个触点的转换。

也是家居中最常用的开关。

它只能作为单独一处的控制开关，这是区别双控开关的特点。

三、如何将原先的双控开关、单控开关改造成方便的、可固定或移动的遥控开关1、单控开关的改造第一步：用我公司生产的专利产品：学习型遥控墙壁开关：JD-KXF系列或者JD-KXS 系列，直接代替原来的机械墙壁开关即可。

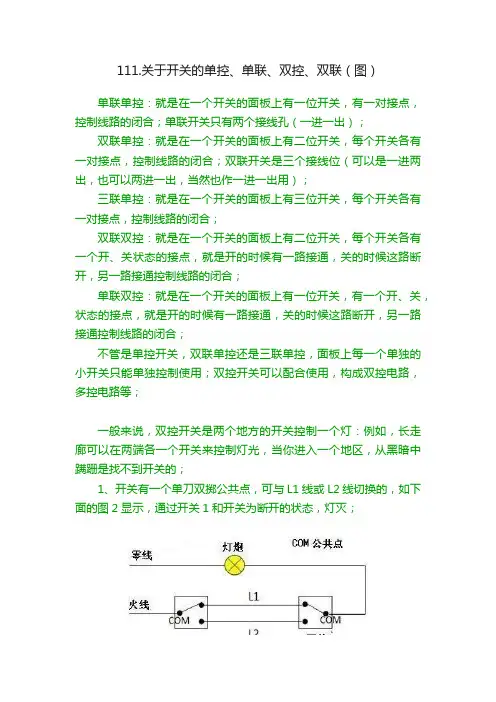

111.关于开关的单控、单联、双控、双联（图）
单联单控：就是在一个开关的面板上有一位开关，有一对接点，控制线路的闭合；单联开关只有两个接线孔（一进一出）；
双联单控：就是在一个开关的面板上有二位开关，每个开关各有一对接点，控制线路的闭合；双联开关是三个接线位（可以是一进两出，也可以两进一出，当然也作一进一出用）；
三联单控：就是在一个开关的面板上有三位开关，每个开关各有一对接点，控制线路的闭合；
双联双控：就是在一个开关的面板上有二位开关，每个开关各有一个开、关状态的接点，就是开的时候有一路接通，关的时候这路断开，另一路接通控制线路的闭合；
单联双控：就是在一个开关的面板上有一位开关，有一个开、关，状态的接点，就是开的时候有一路接通，关的时候这路断开，另一路接通控制线路的闭合；
不管是单控开关，双联单控还是三联单控，面板上每一个单独的小开关只能单独控制使用；双控开关可以配合使用，构成双控电路，多控电路等；
一般来说，双控开关是两个地方的开关控制一个灯：例如，长走廊可以在两端各一个开关来控制灯光，当你进入一个地区，从黑暗中蹒跚是找不到开关的；
1、开关有一个单刀双掷公共点，可与L1线或L2线切换的，如下面的图2显示，通过开关1和开关为断开的状态，灯灭；
2、如图1所示，当COM点都接到L1线上时电源接通，灯亮，反之断开任何一个开关，灯灭；
开关、插座、灯具等按不同规格型号数个，以多少个套定额计算；。

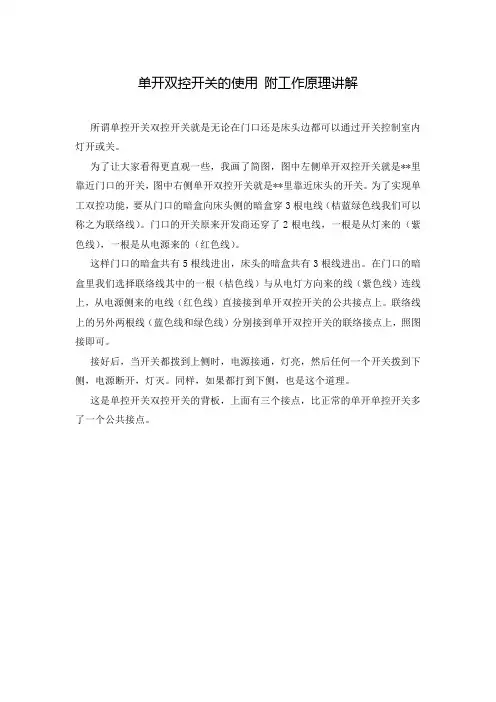

单开双控开关的使用附工作原理讲解
所谓单控开关双控开关就是无论在门口还是床头边都可以通过开关控制室内灯开或关。

为了让大家看得更直观一些，我画了简图，图中左侧单开双控开关就是**里靠近门口的开关，图中右侧单开双控开关就是**里靠近床头的开关。

为了实现单工双控功能，要从门口的暗盒向床头侧的暗盒穿3根电线（桔蓝绿色线我们可以称之为联络线）。

门口的开关原来开发商还穿了2根电线，一根是从灯来的（紫色线），一根是从电源来的（红色线）。

这样门口的暗盒共有5根线进出，床头的暗盒共有3根线进出。

在门口的暗盒里我们选择联络线其中的一根（桔色线）与从电灯方向来的线（紫色线）连线上，从电源侧来的电线（红色线）直接接到单开双控开关的公共接点上。

联络线上的另外两根线（蓝色线和绿色线）分别接到单开双控开关的联络接点上，照图接即可。

接好后，当开关都拨到上侧时，电源接通，灯亮，然后任何一个开关拨到下侧，电源断开，灯灭。

同样，如果都打到下侧，也是这个道理。

这是单控开关双控开关的背板，上面有三个接点，比正常的单开单控开关多了一个公共接点。

单开双控开关原理单开双控开关是一种常见的电气元件，主要用于控制电源或电路的开启和关闭。

它常被应用于家庭电路中的灯光控制，通过分别控制两个开关来实现对灯光的开关操作。

下面我将详细介绍单开双控开关的原理和工作方式。

首先，让我们了解一下单开双控开关的构成。

它由两个开关和一个中间连接装置组成。

每个开关有三个接线螺钉，分别是进线螺钉（COM）、线螺钉（L）和旅行者螺钉（T）。

中间连接装置是一种可以连接两个开关的电气元件，通常是由塑料或金属材料制成。

在正常的工作状态下，单开双控开关的两个开关分别被称为“1”和“2”。

开关1负责控制电路的主电源，而开关2负责辅助控制电路的开启和关闭。

接下来，我们将详细介绍这两个开关的工作原理。

首先，让我们来看看开关1。

开关1的进线螺钉（COM）连接到电源的相线，线螺钉（L）连接到电路的主电源线，旅行者螺钉（T）连接到开关2的旅行者螺钉。

当开关1处于关闭状态时，电源与电路主电源线之间的连接断开，电路关闭。

当开关1处于打开状态时，电源与电路主电源线之间的连接建立，电路打开。

接下来，我们来看看开关2。

开关2的进线螺钉（COM）连接到电源的相线，线螺钉（L）连接到电路的主电源线，旅行者螺钉（T）连接到开关1的旅行者螺钉。

在开关1关闭的情况下，开关2的打开或关闭状态将不会影响电路的开闭。

然而，在开关1打开的情况下，开关2的状态将决定电路是处于打开还是关闭状态。

当开关2处于关闭状态时，电路中的电流无法通过旅行者螺钉（T）流向开关1，因此电路关闭。

当开关2处于打开状态时，电流可以通过旅行者螺钉（T）流向开关1，然后流入电路的主电源线，使电路打开。

通过这种方式，我们可以通过控制开关1和开关2的状态来切换电路的开闭状态。

只有开关1和开关2同时处于打开状态，电路才会打开，否则电路将保持关闭状态。

总结起来，单开双控开关的原理是通过两个开关和一个中间连接装置来实现对电路的控制。

开关1负责主要的电路开闭控制，而开关2负责辅助控制电路的开闭状态。

双控开关的内部结构1. 引言双控开关是一种常见的电气设备，用于控制灯光的开关。

它可以由两个不同的位置控制，让用户在不同的位置方便地打开或关闭灯光。

本文将详细介绍双控开关的内部结构，包括电气原理、部件组成和工作过程。

2. 电气原理双控开关的工作原理基于简单的电路原理。

它通过切换电路中的导电路径，将电流导通或截断，从而实现打开或关闭灯光的功能。

在双控开关中，主要涉及三个电路元件：开关、导线和负载。

开关是双控开关最核心的部件，它由可移动的触点和固定的触发器组成。

当双控开关处于关闭状态时，触点与触发器没有接触，电流无法通过开关流动，负载处于断开状态。

反之，当双控开关处于打开状态时，触点与触发器接触，电流可以通过开关流动，负载处于闭合状态。

导线用于连接开关、电源和负载，形成完整的电路。

在双控开关中，导线起到传递电流的作用。

当双控开关被打开时，导线中的电流可以流向负载，从而使灯光亮起。

相反，当双控开关被关闭时，导线中的电流无法流向负载，灯光熄灭。

负载代表了被控制的灯光。

它可以是一个照明灯具或其他电器设备。

当双控开关打开时，负载受到电流的供应，正常工作。

当双控开关关闭时，负载不再受到电流的供应，停止工作。

3. 部件组成双控开关由多个部件组成，这些部件相互合作，实现双控开关的功能。

主要的部件包括：开关主体、触发器、触点、结构支撑和连杆等。

开关主体是双控开关的主要外壳，通常采用塑料材料制成。

开关主体通过固定触发器和触点，提供了开关的核心功能。

触发器位于开关主体内部，是控制开关状态的关键部件。

根据用户的操作，触发器可以将触点与触点相连或分离，从而实现双控开关的打开或关闭功能。

触点是一对金属片，通过与触发器接触或分离，来控制电流的通断。

触点通常由铜制成，具有良好的导电性能和弹性。

当触点接触时，电流可以通过触点流动；当触点分离时，电流无法通过触点流动。

结构支撑是双控开关的固定框架，可以支撑开关主体和其他部件的安装。

结构支撑通常由金属材料制成，具有足够的强度和稳定性。

单刀双掷开关工作原理
根据操作方式，单刀双掷开关可分为BBM型SPDT开关（先断后合）和MBB型SPDT开关（先断后合）。

1）BBM（Break Before Make）SPDT开关
默认情况下，BBM SPDT开关的极点连接到NC抛出电路，并与NO throw电路断开。

当切换先断后合开关时，它将首先断开与NC电路的连接，然后连接到NO电路。

什么是BBM（Break Before Make）？Break-Before-Make spdt开关如何工作？
2）MBB（Make Before Break）SPDT开关
默认情况下，MBB SPDT开关的极点连接到NC抛出电路并与NO throw电路断开。

当切换先合后断开关时，它将首先连接到NO电路，然后断开与NC电路的连接。

什么是正常的opne（NO，N / O）和通常关闭（NC，N / C）？
SPDT开关是一个五端开关器件- 两个输入端子和三个输出端子（两个端子连接到负载，一个端子连接到公共端子）。

如果其中一个SPDT开关输出端子未连接到任何电路（这意味着只有一个控制电路和一个输出电路连接到SPDT开关），则SPDT开关用作SPST开关。

一般来说，SPDT开关对于某些特殊应用来说比两个普通SPST开关（需要两个控制电路）可以做的更合适和有效，比如在相反状态下切换两个不同的电源，或者在相反的情况下激活具有不同功能的两个电路状态。
