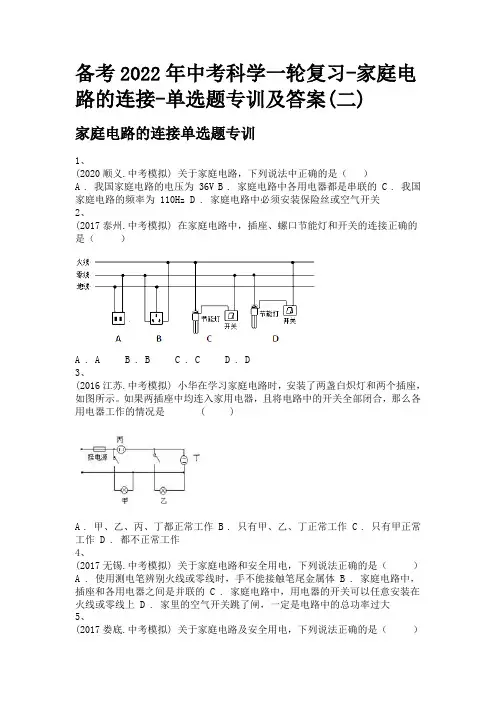

备考2022年中考科学一轮复习-家庭电路的连接-单选题专训及答案(二)家庭电路的连接单选题专训1、(2020顺义.中考模拟) 关于家庭电路，下列说法中正确的是（）A . 我国家庭电路的电压为 36VB . 家庭电路中各用电器都是串联的C . 我国家庭电路的频率为 110HzD . 家庭电路中必须安装保险丝或空气开关2、(2017泰州.中考模拟) 在家庭电路中，插座、螺口节能灯和开关的连接正确的是（）A . AB . BC . CD . D3、(2016江苏.中考模拟) 小华在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。
如果两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是 ( )A . 甲、乙、丙、丁都正常工作B . 只有甲、乙、丁正常工作C . 只有甲正常工作D . 都不正常工作4、(2017无锡.中考模拟) 关于家庭电路和安全用电，下列说法正确的是（）A . 使用测电笔辨别火线或零线时，手不能接触笔尾金属体 B . 家庭电路中，插座和各用电器之间是并联的 C . 家庭电路中，用电器的开关可以任意安装在火线或零线上 D . 家里的空气开关跳了闸，一定是电路中的总功率过大5、(2017娄底.中考模拟) 关于家庭电路及安全用电，下列说法正确的是（）A . 家庭电路中，控制各个灯具的开关都应安装在火线上B . 只有当人体接触带电体时，才可能发生触电事故C . 验电笔是用来测试物体是带正电还是带负电的D . 家用电冰箱的金属外壳可以不必接地6、(2016龙岗.中考模拟) 为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯．下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl 、S2及C图中的S1为单刀双掷开关）（）A .B .C .D .7、(2017南京.中考模拟) 关于家庭电路，下列说法中正确的是（）A . 在家庭电路中，同时工作的用电器越多，总电阻越大B . 家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起C . 家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D . 电炉工作时，电炉丝热的发红，而连接电炉的导线并不太热，是因为导线的电阻比电炉丝的电阻小8、(2017黄石.中考模拟) 以下有关家庭电路常识，说法正确的是（）A . 家庭电路中各个用电器之间是并联的B . 电能表是记录家庭用电器功率大小的装置C . 只要有电流通过人体，人体就会有生命危险D . 使用试电笔时，为了确保安全，不能触碰试电笔上的任何金属部位9、(2019罗庄.中考模拟) 如图所示，是小明家的部分电路。
电路设计中常见的方法
1．用若干个开关控制同一个用电器：要求不管哪个开关闭合，用电器都能工作，那么这若干个开关一定是并联的，并且用电器在它们的干路上。
2．开关的短路用法：要求当开关闭合时，一灯发光，开关断开时两灯都发光，就要把这两盏灯串联，把开关与其中一灯并联，在开关闭合时造成这盏灯短路，从而达到只有一盏灯发光的目的。
3．单刀双掷开关的应用：
•改变电路的连接方式，使用电器由并联变为串联，或由串联变为并联。
•方便控制一盏灯。
把开关安置在两个不同的位置，随意拨动任何一个开关，都能使灯由亮变灭，由灭变亮。
1．简单的混联：每个支路上的用电器工作时，总有一个特殊的用电器与它们一起工作，这个特殊的用电器就要安装在它们的干路上。
•电路设计：
•是指通过一定规则和方法设计出符合使用要求的电路。
主要是设计一些生活上比较新颖的电路：例如：探究抢答器电路、病房呼叫电路的设计、简易交通灯电路的设计等
•电路设计步骤：
1.根据题意，弄清用电器之间如何连接；
2.找准开关和用电器之间的连接方式；
3.综合以上分析，画出草图；
4.对照题目要求，检查电路连接是否正确。

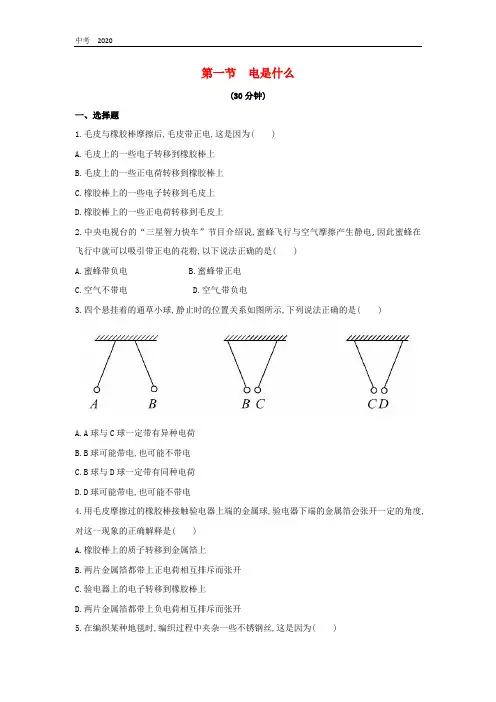

第一节电是什么(30分钟)一、选择题1.毛皮与橡胶棒摩擦后,毛皮带正电,这是因为( )A.毛皮上的一些电子转移到橡胶棒上B.毛皮上的一些正电荷转移到橡胶棒上C.橡胶棒上的一些电子转移到毛皮上D.橡胶棒上的一些正电荷转移到毛皮上2.中央电视台的“三星智力快车”节目介绍说,蜜蜂飞行与空气摩擦产生静电,因此蜜蜂在飞行中就可以吸引带正电的花粉,以下说法正确的是( )A.蜜蜂带负电B.蜜蜂带正电C.空气不带电D.空气带负电3.四个悬挂着的通草小球,静止时的位置关系如图所示,下列说法正确的是( )A.A球与C球一定带有异种电荷B.B球可能带电,也可能不带电C.B球与D球一定带有同种电荷D.D球可能带电,也可能不带电4.用毛皮摩擦过的橡胶棒接触验电器上端的金属球,验电器下端的金属箔会张开一定的角度,对这一现象的正确解释是( )A.橡胶棒上的质子转移到金属箔上B.两片金属箔都带上正电荷相互排斥而张开C.验电器上的电子转移到橡胶棒上D.两片金属箔都带上负电荷相互排斥而张开5.在编织某种地毯时,编织过程中夹杂一些不锈钢丝,这是因为( )A.使地毯更好看B.使地毯更耐用C.使地毯更善于传热D.释放静电,使地毯不易沾上灰尘二、填空题6.丝绸与玻璃棒相互摩擦后,玻璃棒带(选填“正”或“负”)电,将丝绸靠近带负电的轻质小球时会相互(选填“排斥”或“吸引”)。
7.如图所示,将塑料绳一端扎紧,把绳尽可能撕成更多的细丝,用手从上向下捋几下,观察到细丝蓬散开来,是因为细丝与手摩擦后带上(选填“同”或“异”)种电荷而相互。
8.有A、B两个带电体,若A与B互相排斥,而A又与带正电的C相互吸引,那么A一定带电,B与C一定能互相。
三、简答题9.有一天,小芳的弟弟问她,他穿在身上的化纤材料的衣服经常会吸附在身体上是什么原因。
小芳利用所掌握的知识向弟弟解释了这一现象,弟弟很高兴。
请你说出小芳是怎样向弟弟解释这一现象的。
四、实验探究题10.小明参观了科技馆后,一组静电实验给他留下了深刻的印象,回来后他把实验情景绘成一幅平面示意图(如图所示),图中A为放在绝缘支架上的带正电球体,B为用绝缘丝线悬吊的带正电的小球,先后将小球B悬吊在距离A球远近不同的P1、P2、P3处。
3、串联和并联课堂练习1、某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。
下图中符合要求的电路图是（）2、从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。
根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是3、如图所示的电蚊拍，具有灭蚊和照明等功能。
当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
下列电路设计符合这种要求的是4、如图所示的电路中，闭合开关S1和S2，则A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮5、有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。
图5所示电路图中，符合上述要求的是6、如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则A． L 1 不能发光， L2 能发光 B． L1 能发光， L 2 不能发光C． L 1 、L2 都能发光 D． L 1 、L2 都不能发光7、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。
下列电路中符合上述要求的是8、饮水机和电饭煲都具有保温和加热功能．小明设计了如图所示的模拟电路，当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态。
其中不符合上述要求的是9、保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带(安全带控制开关S2断开)仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭。
掌握各型开关操作方法开关是一种常见的电气元件，用于控制电路的通断。
根据不同的功能需求和电路结构，开关可以分为多种类型，如单极开关、双极开关、单刀单掷开关、双刀双掷开关等。
本文将重点介绍这些开关的操作方法。
单极开关是最简单的一种开关，它只有一个控制回路，一般用于控制单个电器的通断。
操作单极开关时，只需将手指放在开关把手上，向上或向下轻轻推动即可打开或关闭电路。
值得注意的是，开关在打开或关闭时，应该逐渐地推动，以避免电弧过强，产生电火花和损坏电器。
双极开关与单极开关相似，但它有两个控制回路，可以独立控制两个电器的通断。
对于双极开关，左侧控制回路一般为开关断电，右侧控制回路为开关通电。
操作双极开关时，需将每个把手向上或向下移动，以控制开关的通断状态。
如果要关闭所有电器，则需要同时关闭两个把手。
单刀单掷开关是一种比单极开关更高级的控制元件，它具有更复杂的控制结构。
单刀单掷开关具有两个控制回路，用于控制线路的通断，并且可以切换到两个不同的工作状态。
在单刀单掷开关中，正常状态通常是将开关置于一个方向，而切换状态则需要将开关把手向另一个方向推动。
在操作单刀单掷开关时，应注意开关的弹簧力度，因为在开关切换时，弹簧会弹回开关的原始位置。
弹簧力度过强会导致开关不灵敏，而弹簧力度过弱则容易导致开关失灵。
双刀双掷开关与单刀单掷开关类似，但它具有更复杂的通断控制结构，可以使电路通到另一个电器。
双刀双掷开关有三个位置：从中心切换到左侧某个位置，从中心切换到右侧某个位置，或者停在中心位置。
操作双刀双掷开关时，需要将开关把手向左或向右推动，以便控制中心挡板的位置。
在操作双刀双掷开关时，应注意中心挡板的移动和开关把手的位置。
除了上述常见的开关类型外，还有其他一些开关，如按键开关、翻盖开关、旋钮开关等。
这些开关也有各自的操作方法，但大多数操作方法都与上述开关类型类似，主要区别在于开关的外观和控制结构。
总之，无论是哪种类型的开关，正确的操作方法都非常重要。
第2节电路的组成和连接方式精选练习一．夯实基础1．如图所示的四个电路中，属于并联电路的是（）【答案】C【解析】A．选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，故A不符合题意；B．选项图中三盏灯泡是串联的，故B不符合题意；C．选项三盏灯泡的两端分别连在一起，它们是并联在一起的，故C符合题意；D．选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，故D不符合题意。
故选C。
2．如图所示的四个电路图中，开关S闭合后，电源可能被损坏的电路是（）【答案】C【解析】C选项开关闭合后，导线将电源两极直接连在一起，即电源短路，故会损坏电源；D选项开关闭合后，L1被短路，电路为L2的基本电路。
故选C。
3．如图，为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的电路图是（）【答案】B【解析】A．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故A不符合题意；B．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故B符合题意；C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故C不符合题意；D．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故D不符合题意。
故选B。
4．由一个电源．两个小灯泡．一个开关和若干导线组成的电路中，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（）A.如果两灯都不亮，则两灯一定是串联B.如果两灯都不亮，则两灯一定是并联C.如果只有一盏灯亮，则两灯一定是串联D.如果只有一盏灯亮，则两灯一定是并联【答案】D【解析】ABC．由一个电源．两个小灯泡．一个开关和若干导线组成的电路可能是串联电路，开关控制整个电路，开关断开亮灯都不亮，也可能是并联电路，当开关接在干路上，也可以控制两盏灯同时亮同时灭，故ABC错误；D．如果开关接在支路上，当开关断开时只有一盏灯灭，故D正确。

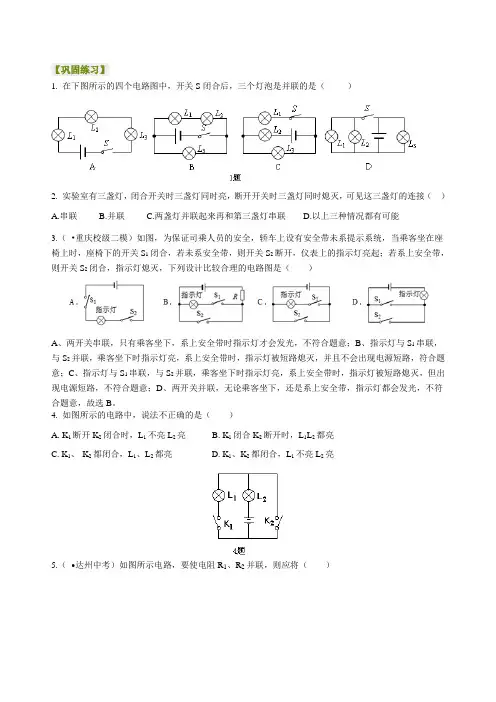

【巩固练习】1. 在下图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是（）2. 实验室有三盏灯，闭合开关时三盏灯同时亮，断开开关时三盏灯同时熄灭，可见这三盏灯的连接（）A.串联B.并联C.两盏灯并联起来再和第三盏灯串联D.以上三种情况都有可能3.（•重庆校级二模）如图，为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的电路图是（）A、两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，不符合题意；B、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，符合题意；C、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，不符合题意；D、两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，不符合题意，故选B。
4. 如图所示的电路中，说法不正确的是（）A. K1断开K2闭合时，L1不亮L2亮B. K1闭合K2断开时，L1L2都亮C. K1、K2都闭合，L1、L2都亮D. K1、K2都闭合，L1不亮L2亮5.（•达州中考）如图所示电路，要使电阻R1、R2并联，则应将（）A. S2、S3闭合，S1断开B. S1、S2闭合，S3断开C. S2闭合，S1、S3断开D. S1闭合，S2、S3断开6. （多选）单刀双掷开关如图所示，它有三个接线柱，中间的接线柱上装有金属片，可以分别与左接线柱或右接线柱相连通，连通一侧接线柱的同时会使另一个接线柱断开。
单刀双掷开关的电路图符号是，开关此时是连通了上方的导线，当把开关向下闭合时，可以使上方导线断开，同时连通下方导线。
小李在一幢老式楼房中看到楼梯照明电灯安装在两层楼之间，楼上和楼下各有一个单刀双掷开关，拨动任何一个开关，都可以改变电灯的发光或熄灭状态。
