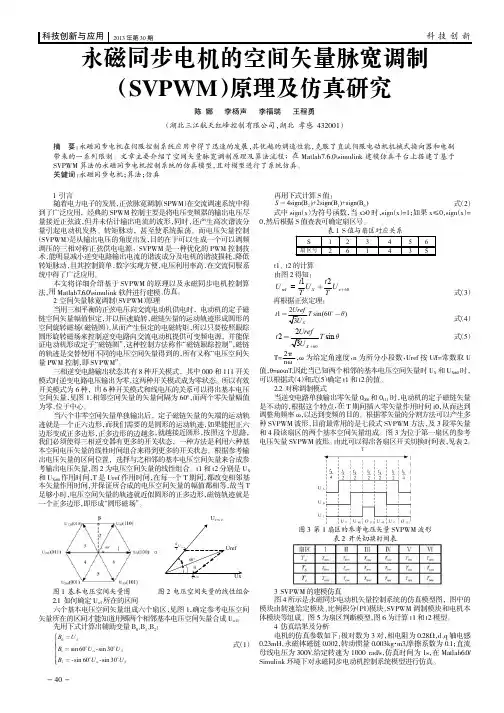

SVPWM空间矢量脉宽调制

SVPWM的原理讲解SVPWM（Space Vector Pulse Width Modulation）是一种基于空间矢量的脉宽调制技术，用于控制交流电机的三相逆变器。

它在电机控制中广泛应用，具有高效、低失真和高精度的优点。

本文将从原理、工作原理和优点三个方面对SVPWM进行详细介绍。

一、原理SVPWM的基本原理是将三相电压分解为alpha轴和beta轴的两个独立分量，然后根据alpha和beta的大小和相位差计算得到一个空间矢量，最后根据空间矢量的方向和大小来确定控制电压波形。

通过合理的调节控制电压的大小和频率，可以实现对电机的精确控制。

二、工作原理1. 坐标变换：将三相电压转换为alpha轴和beta轴的分量，通过如下公式计算得到alpha和beta：alpha = 2/3*Va - 1/3*Vb - 1/3*Vcbeta = sqrt(3)/3*Vb - sqrt(3)/3*Vc2. 空间矢量计算：根据alpha和beta的大小和相位差计算得到空间矢量。

空间矢量的方向和大小决定了逆变器输出电压的形状和频率。

3.脉宽调制：根据空间矢量的方向和大小来确定脉冲的宽度和频率。

通常，采用时间比较器和斜坡发生器来实现脉冲宽度调制，使得逆变器输出的脉冲宽度能够跟随空间矢量的变化。

4.逆变器控制：将调制好的脉宽信号通过逆变器输出到交流电机。

逆变器通过控制脉冲宽度和频率来改变输出电压的形状和频率，从而实现对电机的精确控制。

三、优点1.高效：SVPWM技术能够将三相电压转换为整数变化的脉宽信号，减少了功率器件的开关次数，提高了逆变器的转换效率。

2.低失真：SVPWM技术能够通过精确控制脉冲宽度和频率来改变输出电压的形状和频率，减小了电机输出的谐波失真，提高了电机的运行效果和负载能力。

3.高精度：SVPWM技术能够实现对电机的精确控制，通过调整输出电压的波形和频率，可以实现电机的恒转矩和恒转速控制，提高了电机的控制精度和稳定性。

《空间矢量脉宽调制方法的研究》篇一一、引言随着电力电子技术的发展，空间矢量脉宽调制（SVPWM）作为一种先进的控制方法，在电机驱动、逆变器等电力电子设备中得到了广泛的应用。

SVPWM技术通过优化开关序列，减少谐波失真，提高系统效率，已成为现代电力电子技术的重要研究方向。

本文旨在研究空间矢量脉宽调制方法，探讨其原理、实现方法及优化策略。

二、空间矢量脉宽调制原理空间矢量脉宽调制（SVPWM）是一种基于空间矢量的调制方法，通过优化开关序列，使输出电压更接近理想波形，从而减小谐波失真。

SVPWM技术将三相电压源逆变器（VSI）的输出电压表示为空间矢量，通过合成这些空间矢量来逼近正弦波。

SVPWM具有较高的电压利用率和较低的谐波失真率，能够提高系统的效率和性能。

三、SVPWM实现方法SVPWM的实现方法主要包括以下步骤：1. 扇区判断：根据三相电压的幅值和相位，判断当前时刻所处的扇区。

2. 作用时间计算：根据扇区判断结果和正弦波的幅值，计算各基本空间矢量的作用时间。

3. 开关序列生成：根据作用时间和基本空间矢量的切换规则，生成开关序列。

4. 输出控制：将开关序列转换为PWM信号，控制逆变器的开关动作。

四、SVPWM优化策略为了提高SVPWM的性能，可以采取以下优化策略：1. 零矢量优化：通过合理安排零矢量的插入位置和作用时间，减小电流纹波和开关损耗。

2. 预测控制：利用预测算法预测下一时刻的电压和电流变化，优化开关序列，减小谐波失真。

3. 多电平SVPWM：采用多电平技术，将逆变器输出分为多个电平，提高输出电压的波形质量。

4. 智能控制：结合人工智能算法，实现SVPWM的智能优化和控制。

五、实验结果与分析为了验证SVPWM的性能，我们进行了实验研究。

实验结果表明，采用SVPWM技术能够有效减小谐波失真，提高系统效率。

与传统的SPWM技术相比，SVPWM具有更高的电压利用率和更低的谐波失真率。

此外，通过零矢量优化和预测控制等策略，可以进一步提高SVPWM的性能。

《空间矢量脉宽调制方法的研究》篇一一、引言随着电力电子技术的发展，空间矢量脉宽调制（SVPWM）已经成为电机驱动和控制系统中的重要控制技术之一。

该方法不仅能够有效减少逆变器输出的谐波成分，还可以降低系统的功耗和噪音。

因此，本文将对空间矢量脉宽调制方法进行深入的研究，以期为相关领域的研究和应用提供参考。

二、空间矢量脉宽调制的基本原理空间矢量脉宽调制（SVPWM）是一种基于电压空间矢量的调制方法。

该方法将电机绕组上的电压和电流信息转化为逆变器输出电压的空间矢量，进而实现电机的控制。

在SVPWM方法中，通过对多个小三角形的组合来近似等效某一扇形区域内的时间矢量，以获得较高的输出电压和更小的谐波分量。

三、SVPWM的常用算法研究SVPWM算法有多种实现方式，其中最常用的是六步法SVPWM和七段式SVPWM。

六步法SVPWM算法简单易行，但输出电压的利用率较低；而七段式SVPWM算法通过插入零序矢量来优化输出波形，能够获得更高的电压利用率和更好的控制性能。

此外，近年来还有学者提出了多种改进的SVPWM算法，如线性插值SVPWM算法、最优化SVPWM算法等。

这些算法通过对基本SVPWM算法的优化和改进，能够在不同的应用场合下实现更高的输出电压和更好的控制效果。

四、SVPWM的实现方法和实验研究在SVPWM的实现方法中，常采用DSP、FPGA等数字信号处理器来实现。

这些处理器具有高速运算和实时控制的特点，能够满足SVPWM算法对计算速度和控制精度的要求。

此外，在实验研究中，还需要搭建相应的实验平台来验证SVPWM算法的有效性和可行性。

这些实验平台包括电机控制系统、逆变器等设备。

五、SVPWM的应用研究SVPWM技术在电机驱动和控制系统中有着广泛的应用。

例如，在电动汽车、风力发电、太阳能发电等领域中，都采用了SVPWM技术来实现电机的控制和驱动。

此外，在高压大功率的场合下，SVPWM技术还能够实现更好的控制效果和更高的输出电压。

空间矢量脉宽调制技术（SVPWM）空间矢量脉宽调制技术（SVPWM）在交流变频控制系统中的应用越来越广泛，提高SVPWM模块的可复用性、可靠性、并缩短其开发周期成为重要研究课题。

现场可编程门阵列（Field Programmable Gate Arrays）具有简洁、经济、高速度、低功耗等优势，又具有全集成化、适用性强、开发周期短等优点，利用FPGA 实现SVPWM可以提高SVPWM的可复用性，有重要的现实意义。

本文给出了基于DSP和FPGA的交流变频控制系统的硬件设计方案，搭建了由DSP最小系统、FPGA最小系统、电流检测电路、转速和位置测量电路等组成的硬件平台，完成了印刷电路板的绘制，并对该系统进行了硬件调试。

文中介绍了电压空间矢量脉宽调制（SVPWM）原理，并重点研究了基于FPGA 的SVPWM的实现方法。

根据其算法将SVPWM按功能划分为扇区计算模块、基本电压矢量作用时间计算模块、过调制控制模块、SVPWM时间生成模块、调制波生成模块和脉冲生成模块等六个子功能模块。

先对各个子模块进行设计、仿真、验证，再将整个系统组合起来进行仿真、验证，最后在设计的硬件平台上测试了PWM波形。

最后以电机为控制对象进行了开环变频试验，电机能够正常运行，且电机定子电流为正弦波，表明基于FPGA的SVPWM模块功能正确，达到了预期的目标。

本文利用FPGA实现SVPWM，开发周期短，可移植性好，能够以IP核的形式嵌入到其它系统中去，具有很强的应用价值..……基于FPGA 的SVPWM实现方法研究SVPWM 从交流电机角度出发，控制开关，形成PWM 波，使电机中产生的实际磁链矢量逼近跟踪定子磁链给定的理想圆型磁链。

这样它能明显减小逆变器输出电流的谐波成分及电动机的谐波损耗、降低脉动转矩。

并且其控制简单，数字化方便，电压利用率高，已经成为现在电流调速中的主流发展方向。

目前实现SVPWM 的算法是使用电机控制专用DSP,例如TI 公司的TMS320F2812 或AD 公司的ADMC 系列，但这些控制器只能产生6 路或12 路得PWM 信号，不能满足多轴控制的需要，如果控制多轴系统需要增加DSP 的数量，是结构复杂，成本提高。

SVPWM控制算法详解SVPWM（Space Vector Pulse Width Modulation）是一种基于空间矢量的脉宽调制技术，适用于三相交流电机的控制。

通过调节电机的电压矢量，SVPWM可以实现精确的电机控制。

下面将详细介绍SVPWM控制算法的原理与实现。

SVPWM算法的原理是通过合理的控制电机的电压矢量，使得电机的转矩和速度可以按照设定值精确控制。

SVPWM根据当前电机的运行状态，选择合适的电压矢量进行控制，并且在控制周期内根据设定值不断调整电压矢量的大小和方向。

在空间矢量分解中，SVPWM将三相交流电源的电流分解为两个矢量：直流分量和交流分量。

直流分量表示电流的平均值，而交流分量表示电流的波动部分。

通过对直流分量和交流分量进行分解，SVPWM可以确定电流矢量的大小和方向。

在电压矢量计算中，SVPWM根据电机的状态和设定值，选择合适的电压矢量。

电压矢量有6种组合方式，分别表示正向和反向的60度和120度的电压矢量。

通过选择合适的电压矢量，SVPWM可以确定电机的电压大小和方向。

在脉宽调制中，SVPWM根据电压矢量的大小和方向，通过调节脉冲宽度比例控制电机的输出电压。

脉冲宽度比例是控制电机输出电压关键的参数，通过合理的调整脉冲宽度比例，SVPWM可以实现精确的电机控制。

以三相交流电机为例，SVPWM控制算法可以实现精确的电机转矩和速度控制。

通过选择合适的电压矢量，SVPWM可以实现电机的正反转和转速调节。

同时，SVPWM算法还可以提高电机的效率和性能。

总结起来，SVPWM控制算法是一种基于空间矢量的脉宽调制技术，通过控制电机的电压矢量，实现精确的电机控制。

SVPWM算法通过空间矢量分解、电压矢量计算和脉宽调制等步骤，确定电机的电压大小和方向。

通过合理的控制策略和数学运算，SVPWM可以实现精确的电机转矩和速度控制。

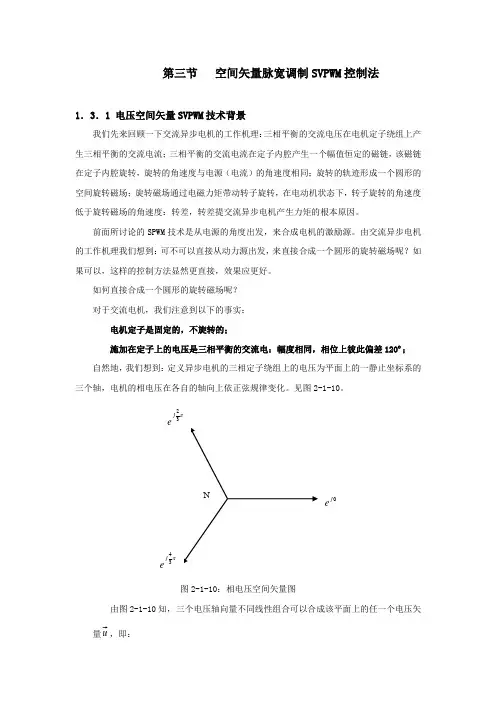

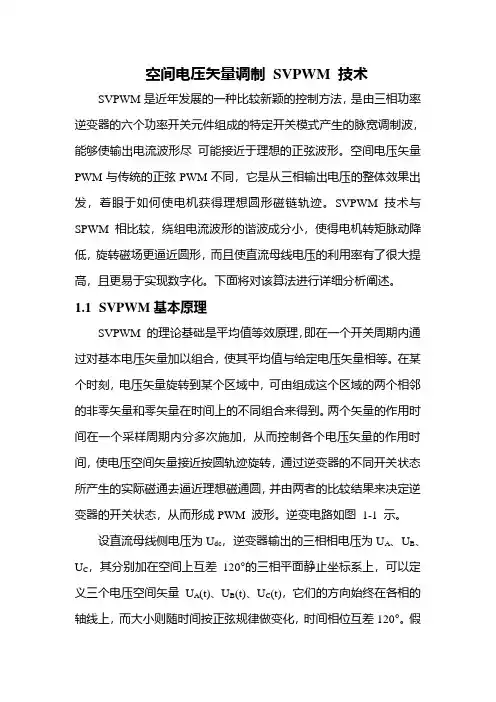

第三节空间矢量脉宽调制SVPWM控制法1．3．1 电压空间矢量SVPWM技术背景我们先来回顾一下交流异步电机的工作机理：三相平衡的交流电压在电机定子绕组上产生三相平衡的交流电流；三相平衡的交流电流在定子内腔产生一个幅值恒定的磁链，该磁链在定子内腔旋转，旋转的角速度与电源（电流）的角速度相同；旋转的轨迹形成一个圆形的空间旋转磁场；旋转磁场通过电磁力矩带动转子旋转，在电动机状态下，转子旋转的角速度低于旋转磁场的角速度：转差，转差提交流异步电机产生力矩的根本原因。

前面所讨论的SPWM技术是从电源的角度出发，来合成电机的激励源。

由交流异步电机的工作机理我们想到：可不可以直接从动力源出发，来直接合成一个圆形的旋转磁场呢？如果可以，这样的控制方法显然更直接，效果应更好。

如何直接合成一个圆形的旋转磁场呢？对于交流电机，我们注意到以下的事实：电机定子是固定的，不旋转的；施加在定子上的电压是三相平衡的交流电：幅度相同，相位上彼此偏差120º；自然地，我们想到：定义异步电机的三相定子绕组上的电压为平面上的一静止坐标系的三个轴，电机的相电压在各自的轴向上依正弦规律变化。

见图2-1-10。

图2-1-10：相电压空间矢量图由图2-1-10知，三个电压轴向量不同线性组合可以合成该平面上的任一个电压矢量u，即：ππ34332201***j j j eA eA eA ++=当三个电压轴向量对应于三相平衡交流电时，即：t U A m ωsin 1=，)32sin(2πω+=t U A m ，)34sin(3πω+=t U A m ，不难得到，所合成的电压矢量为：)sin (cos 23t j t U m ωω+=jwtm e U 23= 式（2-3-1）由式（2-3-2）知，所合成的电压空间矢量具有以下特征：电压矢量模（幅值）恒定；电压矢量绕中性点旋转，旋转的轨迹是一个圆； 电压矢量绕中性点匀速旋转，旋转的角速度为ω； 电压矢量旋转的角速度与交流电源（电流）的角速度相同。

电压空间矢量脉宽调制技术的研究及其实现一、本文概述随着电力电子技术的快速发展，电压空间矢量脉宽调制技术（Space Vector Pulse Width Modulation，SVPWM）已成为电机控制领域中的一项重要技术。

该技术以其高效、稳定、易于实现等优点，在电力转换、电机驱动、新能源发电等领域得到了广泛应用。

本文旨在对电压空间矢量脉宽调制技术进行深入研究，分析其原理、特点以及实现方法，并探讨其在现代电力电子系统中的应用前景。

本文首先介绍了电压空间矢量脉宽调制技术的基本原理，包括其理论基础、空间矢量的定义与分类、以及SVPWM的实现过程。

接着，文章详细分析了SVPWM技术的特点，包括其调制范围宽、电压利用率高、谐波含量低等优势，并与其他脉宽调制技术进行了比较。

随后，本文着重探讨了电压空间矢量脉宽调制技术的实现方法，包括硬件电路设计和软件编程实现。

在硬件电路设计方面，文章介绍了基于SVPWM技术的电机驱动电路的设计原则和方法；在软件编程实现方面，文章给出了SVPWM算法的具体实现步骤和程序代码示例。

本文还探讨了电压空间矢量脉宽调制技术在现代电力电子系统中的应用前景，包括其在新能源发电、电动汽车、工业自动化等领域的应用，以及未来的发展趋势和挑战。

通过本文的研究，希望能够为电力电子领域的研究人员和工程师提供有益的参考和借鉴。

二、电压空间矢量脉宽调制技术基础电压空间矢量脉宽调制技术（Space Vector Pulse Width Modulation，简称SVPWM）是一种先进的PWM控制技术，它主要应用在三相电压源型逆变器的控制中。

SVPWM技术的核心思想是将三相逆变器的输出电压看作是一个在三维空间中旋转的电压矢量，通过控制这个电压矢量的幅值和旋转速度，来实现对输出电压和电流的精确控制。

SVPWM技术具有许多优点。

SVPWM可以提高电压利用率，使得在相同的直流电压下，输出的线电压峰值可以达到直流电压的根号三倍，提高了逆变器的输出电压能力。

SVPWM是什么(2012-05-09 15:41:55)转载▼SVPWM（Space Vector Pulse Width Modulation)空间矢量脉宽调制，它是以三相对称正弦波电压供电时，三相对称电动机定子理想磁链圆为参考标准，以三相逆变器不同开关模式做切换，从而形成PWM波，以所形成的实际的磁链矢量来追踪其准确的磁链圆。

传统的SPWM是从电源的角度出发，以形成一个可调频调压的正弦波电源，而SVPWM 是将逆变系统和电机看成一个系统来考虑，模型比较简单，以便于微处理器实时控制。

实际上就是得用六个有效电压矢量以及两个零矢量及其作用时间，去逼近理想的连续的磁链圆。

特点：1.每个小区间内虽然有多次开关切换，但是每次切换只涉及一个器件，所以开关损耗小2.利用电压空间矢量直接生成PWM波，计算简单3.逆变器输出线电压基波最大值为直流侧电压，比一般逆变器输出电压高15%,也就是说电压利用率高开环控制异步电机程序（基于TMS320LF2407A）的作为一个刚毕业的硕士软件工程师1.一个月的时间用于学习电机控制的基本理论（3.31－4.30）2.两周的时间实现SVPWM开环控制电机的正转，反转，加速，减速（5.1－5.16）开环SVPWM控制电机旋转的例程;===================================================================== =====*.include "F2407.h" ;the header file （包含头文件）该头文件是寄存器定义文件.def _c_int0,T1_INT,PINTA ;定义符号：在当前模块中定义，并可在其它模块中使用.sect ".vectors" ；定义自定义段矢量表INT0 B _c_int0 ; Reset Vector 其中B是关键字代表跳转的意思，B左边的也是关键字，是固定的有些地方，定义矢量表时的第一句是RSVECT B START,可能是不同的DSP支持不同的定义吧，朱苛说得也不是很清楚，该点存疑，B右边的是中断程序入口标识。

五段式SVPWM（Space Vector Pulse Width Modulation，空间矢量脉宽调制）原理是在传统的电压调制基础上，引入一个滑窗，通过对窗口内电压幅值的调节，实现对输出电压波形的控制。

五段式SVPWM也被称为DPWM（Discontinuous PWM，不连续脉宽调制），因为它在一个开关周期内只插入了一个零矢量，导致PWM波形的不连续性。

五段式SVPWM的基本原理是将一个开关周期分为五个阶段，每个阶段对应不同的电压矢量。

通过合理地选择这些电压矢量和它们的作用时间，可以合成期望的输出电压矢量。

在五段式SVPWM中，通常使用两个相邻的有效电压矢量和两个零矢量来合成期望的输出电压矢量。

有效电压矢量位于电压空间矢量图的六边形顶点上，而零矢量位于六边形的中心点。

根据所需的输出电压矢量的位置和幅值，可以确定有效电压矢量的作用时间和顺序。

在五段式SVPWM的实现中，需要计算每个阶段的有效电压矢量的作用时间，并生成相应的PWM波形。

这些PWM波形将控制逆变器的开关管，从而合成期望的输出电压波形。

需要注意的是，五段式SVPWM由于在一个开关周期内只插入了一个零矢量，会导致相电压的谐波成分较高。

此外，不同扇区内对零矢量的不同选择会产生不同的DPWM变种，每个变种对开关管的损耗和谐波性能都会有所影响。

空间电压矢量脉宽调制技术(SVPWM)在DSP中的实现步骤总体空间电压矢量脉宽调制技术(SVPWM)在DSP中的实现步骤：(1)获得SVPWM的输入信号UALFA,UBETA, UD,UQ经过IPARK变换得到输入信号UALFA,UBETA;(2)利用输入信号UALFA,UBETA确定扇区变量P,再通过扇区变量P确定扇区Sector；(3)利用输入信号UALFA,UBETA计算中间变量X,Y,Z，再根据不同扇区利用中间变量X,Y,Z计算t1,t2;(4)利用t1,t2计算中间变量Taon,Tbon,Tcon,再根据不同扇区利用中间变量Taon,Tbon,Tcon,计算Ta,Tb,Tc;(5)利用Ta,Tb,Tc计算占空比MfuncC1，MfuncC2，MfuncC3，之后再计算全比较器参数赋值CMPR1，CMPR2，CMPR3.详细空间电压矢量脉宽调制技术(SVPWM)在DSP中的实现步骤：(1)获得SVPWM的输入信号UALFA,UBETA;图1 PMSM矢量控制总体框图各位初学者应该首先明白空间电压矢量脉宽调制技术(SVPWM)的输入是电压量Ualfa,Ubeta。

Ualfa,Ubeta是通过IPARK变换得到的。

记住原理是原理，实践是实践，两者不同！多看看TI的例程和PDF说明文档，很有帮助！图2 SVPWM 模块框图(2)利用输入信号UALFA,UBETA 确定扇区变量P,再通过扇区变量P 确定扇区Sector ； 计算三个中间变量B 0，B 1，B 2：0011221sin 60sin 3022sin 60sin 30122B U B U B U U B U U B U U B U U ββαβαβαβαβ⎧⎪=⎧=⎪⎪⎪=−⇒=−⎨⎨⎪⎪=−−⎩⎪=−−⎪⎩o oo o o 在使用符号函数1()0x sign x x >⎧=⎨<⎩计算扇区中间变量P 值： 2104si ()2()()P gn B sign B sign B =++P 值与扇区号之间的对应关系为：P 1 2 3 4 5 6 扇区号 2 6 1 4 3 5图3 扇区变量P 与扇区SECTOR 之间关系(3)利用输入信号UALFA,UBETA计算中间变量X,Y,Z，再根据不同扇区利用中间变量X,Y,Z 计算t1,t2;计算三个中间变量X，Y，Z：122122X UY U UZ U Uβαβαβ⎧⎪=⎪⎪=+⎨⎪⎪=−+⎪⎩o根据电压矢量所在扇区确定切换时间t1，t2：扇区号 1 2 3 4 5 6 t1 -Z Z X -X -Y Y t2 X Y -Y Z -Z -X图4 T1，T2的波形(4)利用t1,t2计算中间变量Taon,Tbon,Tcon,再根据不同扇区利用中间变量Taon,Tbon,Tcon,计算Ta,Tb,Tc;1212(1)/2(0~1)aonbon acon bT t tT T tT T t=−−⎧⎪=+⎨⎪=+⎩，图5 Taon ，Tbon 的波形(5)利用Ta,Tb,Tc 计算占空比MfuncC1，MfuncC2，MfuncC3，之后再计算全比较器参数赋值CMPR1，CMPR2，CMPR3.则不同扇区内切换点T a ，T b ，T c 可有下表得到：(0.5)*2(0.5)*2(1~1)(0.5)*2a ab b cc T T T T T T =−⎧⎪=−−⎨⎪=−⎩ 范围改变EvaRegs.CMPR1 = (Uint16)(MfuncC1*Modulation*T1Period/2+T1Period/2);//A 相占空比计算，调制比Modulation =0.95EvaRegs.CMPR2 = (Uint16)(MfuncC2*Modulation*T1Period/2+T1Period/2);//B 相占空比计算 EvaRegs.CMPR3 = (Uint16)(MfuncC2*Modulation*T1Period/2+T1Period/2);//B 相占空比计算图6 Ta，Tb的波形本文主要基于TI公司C2000系列F2812例程中的说明文件svgen_dq.pdf编写而成，主要是帮助SVPWM初学者。

svpwm过调制原理SVPWM过调制原理随着电力电子技术的发展，矢量控制成为交流电机控制中的重要方法之一。

在矢量控制中，SVPWM（空间矢量脉宽调制）是一种常用的调制技术。

本文将介绍SVPWM过调制的原理和应用。

一、SVPWM原理SVPWM是一种基于空间矢量理论的调制技术，它通过调节三相电压的幅值和相位来控制电机的输出。

其基本原理是将三相电压分解为两个正弦波电压和一个直流电压，通过改变正弦波电压的幅值和相位，可以实现对电机的精确控制。

SVPWM的过调制原理是在正常的SVPWM控制基础上，通过增大矢量图中的调制幅度，使得电机输出的电压和电流超过额定值，从而提高电机的输出功率。

具体来说，过调制就是在正常SVPWM的基础上，增加额外的矢量，使得电机的输出矢量可以超过正常范围。

这样一来，电机的输出功率可以得到进一步提升。

二、SVPWM过调制的实现SVPWM过调制的实现主要包括以下几个步骤：1. 选择合适的调制比率：调制比率是指过调制时额外矢量和基本矢量的比值。

通过合理选择调制比率，可以确保过调制时电机的输出电压和电流不超过额定值，从而保证系统的稳定运行。

2. 调整正弦波电压的幅值和相位：在正常SVPWM控制中，通过调整正弦波电压的幅值和相位来控制电机的输出。

在过调制中，通过增加矢量图中的额外矢量，调整正弦波电压的幅值和相位，使得电机的输出电压和电流超过额定值。

3. 监测电机的输出功率：在过调制过程中，需要实时监测电机的输出功率，确保电机的输出不会超过额定值。

如果输出功率超过额定值，需要及时调整调制比率或正弦波电压的幅值和相位。

三、SVPWM过调制的应用SVPWM过调制技术在电力电子领域有着广泛的应用。

主要体现在以下几个方面：1. 电机驱动：SVPWM过调制可以提高电机的输出功率，适用于需要提高电机性能的应用场合，如高速电机驱动、重载电机驱动等。

2. 变频器控制：SVPWM过调制可以提高变频器的输出功率，适用于变频器在高负载条件下的控制。

svpwm原理SVPWM原理。

SVPWM（Space Vector Pulse Width Modulation），中文名为空间矢量脉宽调制，是一种在电力电子变流器中广泛应用的控制技术。

它通过对三相电压的调制，实现对三相交流电机的精确控制，被广泛应用于工业驱动、风力发电、电动汽车等领域。

本文将对SVPWM的原理进行详细介绍。

SVPWM的原理基于空间矢量调制技术，其核心思想是将三相交流电压转化为一个平面空间矢量，通过对空间矢量的合理控制，实现对三相电机的精确控制。

在SVPWM中，通过对矢量的合理选择和调制，可以实现对输出电压的精确控制，从而实现对电机的精确控制。

SVPWM的原理可以简单地分为三个步骤，矢量构建、矢量选择和PWM生成。

首先，矢量构建阶段是将三相交流电压转化为一个平面空间矢量。

在这个阶段，需要对三相电压进行坐标变换，将其转化为一个平面矢量。

通过对矢量的合理构建，可以得到一个平面矢量图，用来表示三相电压的大小和相位关系。

其次，矢量选择阶段是选择合适的矢量，用来实现对输出电压的精确控制。

在这个阶段，需要根据控制要求，选择合适的矢量，用来实现对输出电压的控制。

通过对矢量的合理选择，可以实现对输出电压的精确控制，从而实现对电机的精确控制。

最后，PWM生成阶段是根据选择的矢量，生成相应的PWM信号，用来驱动电机。

在这个阶段，需要根据选择的矢量，生成相应的PWM信号，通过对PWM信号的合理调制，可以实现对输出电压的精确控制，从而实现对电机的精确控制。

总的来说，SVPWM的原理是通过对三相电压的合理构建、选择和调制，实现对三相电机的精确控制。

通过对空间矢量的合理控制，可以实现对输出电压的精确控制，从而实现对电机的精确控制。

在实际应用中，SVPWM技术具有精度高、噪音低、效率高等优点，被广泛应用于工业驱动、风力发电、电动汽车等领域。

随着电力电子技术的不断发展，SVPWM技术将会得到更广泛的应用和推广，为电力电子领域的发展带来新的机遇和挑战。

svpwm计算方式SVPWM计算方式SVPWM，即Space Vector Pulse Width Modulation（空间矢量脉宽调制），是一种常用于交流电机驱动系统中的调制方式。

它通过控制电压矢量的方向和幅值，来实现对电机的精确控制。

在SVPWM计算方式中，通过对三相电压进行合理的分解和计算，可以得到最终的PWM信号，从而实现对电机的精确控制。

SVPWM的计算方式主要包括以下几个步骤：1. 坐标变换：将三相电压变换到静止坐标系（dq坐标系），即将三相电压分解为直轴电压（d轴电压）和交轴电压（q轴电压）。

这一步的目的是简化计算，使得接下来的计算更加方便。

2. 矢量分解：根据坐标变换得到的d轴电压和q轴电压，可以得到电压矢量的幅值和相位。

通常情况下，电压矢量的幅值为恒定值，相位为根据控制要求进行调整。

3. 矢量选择：根据控制要求，选择合适的电压矢量。

在SVPWM中，电压矢量通常有7种选择，分别为零矢量、正矢量和负矢量。

根据控制要求，选择合适的电压矢量。

4. 占空比计算：根据选择的电压矢量，计算占空比。

占空比表示PWM信号的高电平时间与周期时间的比值，通过调整占空比可以控制电机的转速和扭矩。

在SVPWM中，通过计算得到的占空比可以保证电机的转速和扭矩的精确控制。

5. PWM信号生成：根据计算得到的占空比，生成最终的PWM信号。

在SVPWM中，PWM信号一般由6个脉冲信号组成，分别对应电机的A、B、C三相。

通过调整PWM信号的占空比和频率，可以实现对电机的精确控制。

在实际应用中，SVPWM计算方式具有很高的精度和效率。

通过合理选择电压矢量和计算占空比，可以实现对电机的精确控制，同时还可以减小电机的功率损耗和噪音。

因此，SVPWM计算方式广泛应用于各种交流电机驱动系统中。

SVPWM计算方式是一种常用的交流电机调制方式，通过对三相电压的合理分解和计算，可以实现对电机的精确控制。

在实际应用中，SVPWM计算方式具有很高的精度和效率，可以满足各种电机控制的需求。

采用空间矢量脉宽调制（SVPWM ）的开环VVVF 调速系统的综合实训一、实验目的1、理解电压空间矢量脉宽调制（SVPWM ）控制的基本原理。

2、熟悉MCKV 电机控制系统的CPU 模块、IPM 模块和机组各部分硬件模块，并确认工作正常。

3、了解SVPWM 变频器运行参数和特性。

二、实验内容：1、熟悉CCS 编程环境，并在CCS 下编译、下载、运行DSP 软件工程。

2、观察并记录定子磁链周期和频率，并分析他们之间的关系。

3、观测并记录启动时电机定子电流和电机速度波形)(t f i v =与)(t f n =；三、实验预习要求1、阅读并掌握三相交流异步电机VVVF 调速系统工作原理。

2、了解电压空间矢量脉宽调制（SVPWM ）控制的基本原理。

3、阅读本次实验指导书和实验程序，写好实验预习报告。

4、在MATLAB/Simulinlk 环境中搭好仿真模型，结合本程序LEVEL1功能框图，完成电流速度双闭环系统交流异步电机矢量控制仿真。

四、实验原理当用三相平衡的正弦电压向交流电动机供电时，电动机的定子磁链空间矢量幅值恒定，并以恒速旋转，磁链矢量的运动轨迹形成圆形的空间旋转矢量（磁链圆）。

SVPWM 就是着眼于使形成的磁链轨迹跟踪由理想三相平衡正弦波电压源供电时所形成的基准磁链圆，使逆变电路能向交流电动机提供可变频电源，实现交流电动机的变频调速。

现在以实验系统中用的电压源型逆变器为例说明SVPWM 的工作原理。

三相逆变器由直流电源和6个开关元件( MOSFET) 组成。

图1是电压源型逆变器的示意图。

图1 电压源型逆变器示意图对于每个桥臂而言，它的上下开关元件不能同时打开，否则会因短路而烧毁元器件。

其中A 、B 、C 代表3 个桥臂的开关状态，当上桥臂开关元件为开而下桥臂开关元件为关时定义其状态为1 ,当下桥臂开关元件为开而上桥臂开关元件为关时定义其状态为0。

这样A 、B 、C 有000 、001 、010 、011 、100 、101 、110 、111共 8种状态。

《空间矢量脉宽调制方法的研究》篇一一、引言随着电力电子技术的发展，空间矢量脉宽调制（SVPWM）技术作为一种先进的控制方法，在电机驱动、逆变器等领域得到广泛应用。

本文将深入研究空间矢量脉宽调制方法，包括其原理、优势及实现方式等，并分析其在实际应用中的表现和可能存在的改进方向。

二、空间矢量脉宽调制（SVPWM）的原理及优势1. 原理：空间矢量脉宽调制（SVPWM）是一种利用逆变器中的多个基本电压矢量合成所需空间电压矢量的方法。

其基本思想是通过优化逆变器开关状态，以最小化谐波失真，从而提高系统效率和输出波形质量。

2. 优势：与传统脉宽调制（PWM）相比，SVPWM具有更高的电压利用率、更低的谐波失真和更好的系统性能。

此外，SVPWM还具有灵活的调制策略和易于实现数字化控制的特点。

三、SVPWM的实现方法1. 七段式SVPWM：七段式SVPWM是最常用的SVPWM实现方法之一。

它通过在每个扇区内选择合适的开关状态，将空间划分为七个区域，以实现最优的电压合成。

2. 混合式SVPWM：混合式SVPWM结合了七段式SVPWM 和传统PWM的优点，通过在特定条件下切换不同的调制策略，以提高系统性能和降低谐波失真。

四、SVPWM在实际应用中的表现SVPWM技术在电机驱动、逆变器等领域得到广泛应用。

在实际应用中，SVPWM表现出了良好的性能和稳定性。

通过优化开关状态和调整调制策略，可以有效地降低谐波失真，提高系统效率和输出波形质量。

此外，SVPWM还具有较高的灵活性，可以适应不同的应用场景和需求。

五、SVPWM的改进方向尽管SVPWM技术已经取得了显著的成果，但仍存在一些改进方向。

首先，可以进一步优化开关状态的选择和调整调制策略，以提高系统性能和降低谐波失真。

其次，可以研究更先进的算法和优化方法，以实现更高效的电压合成和更低的能量损耗。

此外，还可以考虑将SVPWM与其他先进控制技术相结合，以提高系统的综合性能。

六、结论本文对空间矢量脉宽调制方法进行了深入研究和分析。

空间矢量脉宽调制(SVPWM)一、空间矢量脉宽调制(SVPWM)定义空间矢量脉宽调制(SVPWM)技术被广泛应用于UPS/EPS、变频器等各类三相PWM逆变电源中。

SVPWM的主要思想是以三相对称正弦波电压供电时三相对称电动机定子理想磁链圆为参考标准，以三相逆变器不同开关模式作适当的切换，从而形成PWM波，以所形成的实际磁链矢量来追踪其准确磁链圆。

传统的SPWM方法从电源的角度出发，以生成一个可调频调压的正弦波电源，而SVPWM方法将逆变系统和异步电机看作一个整体来考虑，模型比较简单，也便于微处理器的实时控制。

空间矢量脉宽调制(SVPWM)二、空间矢量脉宽调制(SVPWM)特点1、在每个小区间虽有多次开关切换，但每次开关切换只涉及一个器件，所以开关损耗小。

2、利用电压空间矢量直接生成三相PWM波，计算简单。

3、逆变器输出线电压基波最大值为直流侧电压，比一般的SPWM逆变器输出电压高15%，具有母线电压利用率高的特点。

三、SVPWM、SPWM、PWM的区别PWM脉冲宽度调制(PWM)，晶闸管工作在开关状态，晶闸管被触发导通时，电源电压加到电动机上；晶闸管关断时，直流电源与电动机断开；这样通过改变晶闸管的导通时间（即调占空比ton）就可以调节电机电压，从而进行调速。

对比SVPWM的产生原理可知，SVPWM本身的产生原理与PWM没有任何关系，只是形似。

SPWM正弦波脉宽调制，将正弦半波N等分，把每一等分的正弦曲线与横轴所包围的面积用一个与此面积相等的等高矩形脉冲来替代。

三角波载波信号Ut与一组三相对称的正弦参考电压信号Ura、Urb、Urc比较后，产生的SPWM脉冲序列波Uda、Udb、Udc作为逆变器功率开关器件的驱动控制信号。

逆变器输出电压的基波正是调制时所要求的正弦波，调节正弦波参考信号的幅值和频率就可以调节SPWM逆变器输出电压的幅值和频率。

SVPWM与SPWM的原理和来源有很大不同，但是他们确实殊途同归的。

SVPWM是Space Vector Pulse Width Modul的意思，翻译成空间矢量脉宽调制，它是一种PWM技术的调制方法，他的思想是通过pwm调制形成的pwm波在接入电机三相定子绕组中时，使电机的定子产生圆形旋转磁场，从而带动电机旋转，这里的空间矢量指的是三相定子电压的合成矢量（具体了解你可以看看交流传动方面的书我这里就不解释了），SVPWM说白了是一种逆变方法是正弦脉宽调制（SPWM)的一个特例。

而矢量控制是电动机调速的一种控制方法，他的目的是把三相异步电动机的转速和转矩控制分开使控制更精确，形成类似于直流电动机的数学模型，从而达到直流电动机的控制性能。

矢量控制最终算出来的就是三相定子电压的数值，该数值作为SVPWM调制的目标，再反推SVPWM各桥臂的开关导通时间（Ton），进而去控制IGBT的驱动信号。

你根据这个数值再运用SVPWM就可以驱动电机达到你的控制要求了。

其实这两种方法就是名字上有点类似，SVPWM是一种逆变方法，而矢量控制是一种控制算法，是两个完全不同的东西，回答完毕。
