SVPWM的原理和法则推导和控制算法详细讲解SVPWM(Space Vector Pulse Width Modulation)是一种三相不对称多电平PWM调制技术。
其原理是将三相电压转换为空间矢量信号,通过调制的方式控制逆变器输出电压,以实现对三相电机的控制。
下面将详细介绍SVPWM的原理、法则推导以及控制算法。
一、原理:SVPWM的原理在于将三相电压分解为两相,即垂直于矢量且相互垂直的两个分量,直流坐标分量和交流坐标分量。
其中,直流坐标分量用于产生直流电压,交流坐标分量用于产生交流电压。
通过对直流和交流坐标的调制,可以生成所需的输出电压。
二、法则推导:1.将三相电压写成直流坐标系下的矢量形式:V_dc = V_d - 0.5 * V_a - 0.5 * V_bV_ac = sqrt(3) * (0.5 * V_a - 0.5 * V_b)2. 空间矢量信号通过电源电压和载波进行调制来生成输出电压。
其中,电源电压表示为空间矢量V。
根据配比原则,V_dc和V_ac分别表示空间矢量V沿直流和交流坐标的分量。
V = V_dc + V_ac3.根据法则推导,导出SVPWM的输出电压:V_u = 1/3 * (2 * V_dc + V_ac)V_v = 1/3 * (-V_dc + V_ac)V_w = 1/3 * (-V_dc - V_ac)三、控制算法:1. 设定目标矢量Vs,将其转换为直流坐标系分量V_dc和交流坐标系分量V_ac。
2.计算空间矢量的模长:V_m = sqrt(V_dc^2 + V_ac^2)3.计算空间矢量与各相电压矢量之间的夹角θ:θ = arctan(V_ac / V_dc)4.计算换向周期T和换相周期T1:T=(2*π*N)/ω_eT1=T/6其中,N为极对数,ω_e为电机的角速度。
5.根据目标矢量和夹角θ,确定目标矢量对应的扇区。
6.根据目标矢量和目标矢量对应的扇区,计算SVPWM的换相角度β和占空比:β=(2*π*N*θ)/3D_u = (V_m * cos(β) / V_dc) + 0.5D_v = (V_m * cos(β - (2 * π / 3)) / V_dc) + 0.5D_w=1-D_u-D_v以上步骤即为SVPWM的控制算法。

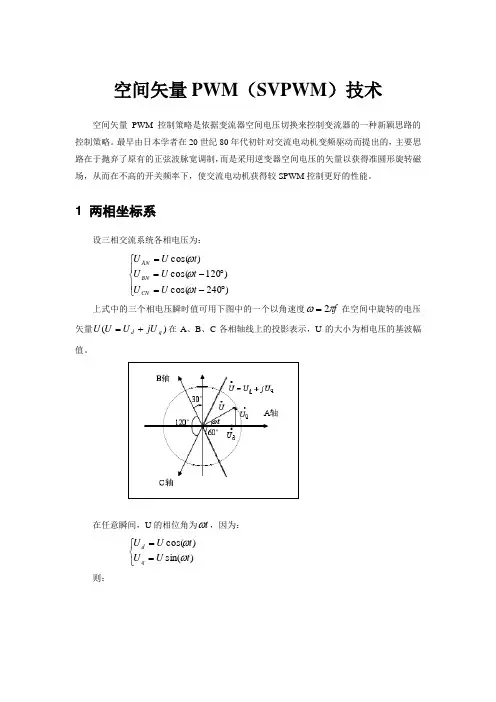

空间矢量PWM (SVPWM )技术空间矢量PWM 控制策略是依据变流器空间电压切换来控制变流器的一种新颖思路的控制策略。
最早由日本学者在20世纪80年代初针对交流电动机变频驱动而提出的,主要思路在于抛弃了原有的正弦波脉宽调制,而是采用逆变器空间电压的矢量以获得准圆形旋转磁场,从而在不高的开关频率下,使交流电动机获得较SPWM 控制更好的性能。
1 两相坐标系设三相交流系统各相电压为:⎪⎩⎪⎨⎧︒-=︒-==)240cos()120cos()cos(t U U t U U t U U CNBN AN ωωω上式中的三个相电压瞬时值可用下图中的一个以角速度f πω2=在空间中旋转的电压矢量)(q d jU U U U +=在A 、B 、C 各相轴线上的投影表示,U 的大小为相电压的基波幅值。
在任意瞬间,U 的相位角为t ω,因为:⎩⎨⎧==)sin()cos(t U U t U U qd ωω则:⎪⎪⎪⎩⎪⎪⎪⎨⎧--=︒-︒=︒-=+-=︒+︒=︒-===q d CNq d BN d AN U U t U t U t U U U U t U t U t U U U t U U 2321120sin *)sin(120cos *)cos()240cos(2321120sin *)sin(120cos *)cos()120cos()cos(ωωωωωωω 即:⎥⎦⎤⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡q d CN BN AN U U U U U 2323212101又由于0=++CN BN AN U U U ,可推出:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---=⎥⎦⎤⎢⎣⎡CN BN AN q d U U U U U 232123210132 由此可实现A 、B 、C 坐标系与d 、q 坐标系之间的转换。
2 三相逆变桥由上图所示的三相桥式逆变器由A 、B 、C 三相桥臂组成。
引入A 、B 、C 桥臂的开关变量a S 、b S 、c S ,由于a S 、b S 、c S 各有两种状态:0或1,因此整个三相逆变器共有8种开关状态,每种开关状态对应一组确定的A 、B 、C 各相电压和线电压瞬时值。
1. 空间电压矢量调制 SVPWM 技术SVPWM是近年发展的一种比较新颖的控制方法,是由三相功率逆变器的六个功率开关元件组成的特定开关模式产生的脉宽调制波,能够使输出电流波形尽可能接近于理想的正弦波形。
空间电压矢量PWM与传统的正弦PWM不同,它是从三相输出电压的整体效果出发,着眼于如何使电机获得理想圆形磁链轨迹。
SVPWM技术与SPWM相比较,绕组电流波形的谐波成分小,使得电机转矩脉动降低,旋转磁场更逼近圆形,而且使直流母线电压的利用率有了很大提高,且更易于实现数字化。
下面将对该算法进行详细分析阐述。
1.1 SVPWM基本原理SVPWM 的理论基础是平均值等效原理,即在一个开关周期内通过对基本电压矢量加以组合,使其平均值与给定电压矢量相等。
在某个时刻,电压矢量旋转到某个区域中,可由组成这个区域的两个相邻的非零矢量和零矢量在时间上的不同组合来得到。
两个矢量的作用时间在一个采样周期内分多次施加,从而控制各个电压矢量的作用时间,使电压空间矢量接近按圆轨迹旋转,通过逆变器的不同开关状态所产生的实际磁通去逼近理想磁通圆,并由两者的比较结果来决定逆变器的开关状态,从而形成PWM 波形。
逆变电路如图 2-8 示。
设直流母线侧电压为Udc,逆变器输出的三相相电压为UA、UB、UC,其分别加在空间上互差120°的三相平面静止坐标系上,可以定义三个电压空间矢量UA(t)、UB(t)、UC(t),它们的方向始终在各相的轴线上,而大小则随时间按正弦规律做变化,时间相位互差120°。
假设Um为相电压有效值,f为电源频率,则有:其中,,则三相电压空间矢量相加的合成空间矢量 U(t)就可以表示为:可见 U(t)是一个旋转的空间矢量,它的幅值为相电压峰值的1.5倍,Um为相电压峰值,且以角频率ω=2πf按逆时针方向匀速旋转的空间矢量,而空间矢量 U(t)在三相坐标轴(a,b,c)上的投影就是对称的三相正弦量。
SVPWM 原理介绍SVPWM 原理介绍PWM(Pulse Width Modulation)脉宽调整,这是⼀种利⽤⾯积等效原理实现的控制技术。
SVPWM(Space Vector PWM)空间⽮量PWM控制,因为控制电动机内部的圆形旋转磁场,最终需要控制的是电压空间⽮量。
⼀般控制电机的三相电压相互成120度,以正弦的形式变换。
我们需要控制的就是这三相电压呈现这种形式来最终控制到电磁转矩。
主电路图如下所⽰:由于逆变器三相桥臂共有6个开关管,为了研究各相上下桥臂不同开关组合时逆变器输出的空间电压⽮量,特定义开关函数Sx(x=a、b、c) 为:(Sa、Sb、Sc)的全部可能组合共有⼋个,包括6个⾮零⽮量 Ul(001)、U2(010)、U3(011)、U4(100)、U5(101)、U6(110)、和两个零⽮量 U0(000)、U7(111),下⾯以其中⼀种开关组合为例分析,假设Sx(x=a、b、c)=(100),此时:求解上述⽅程可得:UaN=2Ud/3、UbN=-Ud/3、UcN=-Ud/3。
同理可计算出其它各种组合下的空间电压⽮量,列表如下:⼋个基本电压空间⽮量的⼤⼩和位置如下图所⽰:如果某⼀瞬间要求的电压控制键⽮量在第⼀扇区,那么可以根据第⼀扇区的⽮量U4以及U6以及零⽮量U0或U7合成所要求的⽮量U。
经过计算,可以得到各⽮量的状态保持时间为:式中 m 为 SVPWM 调制系数(调制⽐):若要求Uref的模保持恒定,则Uref的轨迹为⼀圆形;若要求三相电压波形不失真(即不饱和),则Uref的轨迹应在正六边形内部;结合此两点可知Uref的模取最⼤值时的轨迹为正六边形的内切圆,此时m=1,故m<=1。
我们以减少开关次数为⽬标,将基本⽮量作⽤顺序的分配原则选定为:在每次开关状态转换时,只改变其中⼀相的开关状态。
并且对零⽮量在时间上进⾏了平均分配,以使产⽣的 PWM 对称,从⽽有效地降低PWM的谐波分量。
空间电压矢量控制PWM
空间电压矢量控制PWM(SVPWM)也叫磁通正弦PWM法.它以三相波形整体生成效果为前提,以逼近电机气隙的理想圆形旋转磁场轨迹为目的,用逆变器不同的开关模式所产生的实际磁通去逼近基准圆磁通,由它们的比较结果决定逆变器的开关,形成PWM波形.此法从电动机的角度出发,把逆变器和电机看作一个整体,以内切多边形逼近圆的方式进行控制,使电机获得幅值恒定的圆形磁场(正弦磁通).
具体方法又分为磁通开环式和磁通闭环式.磁通开环法用两个非零矢量和一个零矢量合成一个等效的电压矢量,若采样时间足够小,可合成任意电压矢量.此法输出电压比正弦波调制时提高15%,谐波电流有效值之和接近最小.磁通闭环式引
入磁通反馈,控制磁通的大小和变化的速度.在比较估算磁通和给定磁通后,根据误差决定产生下一个电压矢量,形成PWM波形.这种方法克服了磁通开环法的不足,解决了电机低速时,定子电阻影响大的问题,减小了电机的脉动和噪音.但由于未引入转矩的调节,系统性能没有得到根本性的改善.。
空间电压矢量调制svpwm技术
空间电压矢量调制(Space Vector Pulse Width Modulation,简称SVPWM)是一种在电机控制中得到普遍应用的一种技术。
它具有传统占空比调制(Pulse Width Modulation,简称PWM)电流良好的性能和空间矢量调制(Space Vector Modulation,简称SVM)的矢量控制优势。
SVPWM的动作变的更为温和,不会出现PWM的跳变峰值,也不会出现SVM的明显的数字步进现象。
同时,SVPWM可以实现更高的转矩精度。
SVPWM技术是由角度切换极坐标系和占空比调制矢量矢量组成,用以驱动同步电机的一种方法。
其特点是:采用多相电容网络,根据外部控制计算输出控制矢量,通过最小二乘算法,得到三相电压控制矢量,可以在模拟和数字单元之间进行无损变换。
最后,再将计算出的三控制矢量分解为二级占空比和重迭开关信号,在这个过程中不需要使用任何滤波器或步进正弦发生器,也可以实现电流的控制。
几种PWM控制方法PWM(脉宽调制)是一种广泛应用于电子设备中的控制方法,通过控制信号的脉冲宽度来改变电路或设备的输出功率。
以下是几种常见的PWM 控制方法:1.定频PWM控制定频PWM控制是一种简单而常见的PWM控制方法,通过将固定频率的脉冲信号与一个可变的占空比相乘来实现控制。
脉冲的高电平时间代表设备处于工作状态的时间比例,而低电平时间代表设备处于停止状态的时间比例。
定频PWM控制可通过调整脉冲的占空比来改变输出功率,但频率固定不变。
2.双边PWM控制双边PWM控制是一种可调节频率和占空比的PWM控制方法。
与定频PWM不同的是,双边PWM控制可以根据需求调整脉冲的频率和占空比。
通过改变脉冲的频率和占空比,可以获得较高的精度和更灵活的控制效果。
3.单脉冲宽度调制(SPWM)单脉冲宽度调制是一种通过调整脉冲宽度的PWM控制方法。
与常规PWM不同的是,SPWM控制中只有一个脉冲被发送,其宽度和位置可以根据需求进行调整。
SPWM控制常用于逆变器和交流驱动器等高精度要求的应用,可以实现比其他PWM控制方法更精确的波形控制。
4.多级PWM控制多级PWM控制是一种在多个层次上进行PWM调制的控制方法。
通过将一系列的PWM信号级联起来,每个PWM信号的频率和占空比不同,可以实现更高精度和更复杂的波形控制。
多级PWM控制常用于高性能电机驱动器、中央处理器(CPU)和功率放大器等需要高精度信号处理的应用。
5.空间矢量调制(SVPWM)空间矢量调制是一种通过调整电压矢量的方向和大小来实现PWM控制的方法。
SVPWM通过控制电压矢量之间的切换来生成输出波形,可以实现较高的电压和电流控制精度。
空间矢量调制常用于三相逆变器、电子制动器和无刷直流电机等高功率应用中,可以实现高质量的输出波形。
6.滑模PWM控制滑模PWM控制是一种通过添加滑模调节器来实现PWM控制的方法。
滑模调节器可以通过反馈控制来实现系统的快速响应和鲁棒性,从而实现更好的控制效果。
SVPWM控制算法详解SVPWM(Space Vector Pulse Width Modulation)是一种基于空间矢量的脉宽调制技术,适用于三相交流电机的控制。
通过调节电机的电压矢量,SVPWM可以实现精确的电机控制。
下面将详细介绍SVPWM控制算法的原理与实现。
SVPWM算法的原理是通过合理的控制电机的电压矢量,使得电机的转矩和速度可以按照设定值精确控制。
SVPWM根据当前电机的运行状态,选择合适的电压矢量进行控制,并且在控制周期内根据设定值不断调整电压矢量的大小和方向。
在空间矢量分解中,SVPWM将三相交流电源的电流分解为两个矢量:直流分量和交流分量。
直流分量表示电流的平均值,而交流分量表示电流的波动部分。
通过对直流分量和交流分量进行分解,SVPWM可以确定电流矢量的大小和方向。
在电压矢量计算中,SVPWM根据电机的状态和设定值,选择合适的电压矢量。
电压矢量有6种组合方式,分别表示正向和反向的60度和120度的电压矢量。
通过选择合适的电压矢量,SVPWM可以确定电机的电压大小和方向。
在脉宽调制中,SVPWM根据电压矢量的大小和方向,通过调节脉冲宽度比例控制电机的输出电压。
脉冲宽度比例是控制电机输出电压关键的参数,通过合理的调整脉冲宽度比例,SVPWM可以实现精确的电机控制。
以三相交流电机为例,SVPWM控制算法可以实现精确的电机转矩和速度控制。
通过选择合适的电压矢量,SVPWM可以实现电机的正反转和转速调节。
同时,SVPWM算法还可以提高电机的效率和性能。
总结起来,SVPWM控制算法是一种基于空间矢量的脉宽调制技术,通过控制电机的电压矢量,实现精确的电机控制。
SVPWM算法通过空间矢量分解、电压矢量计算和脉宽调制等步骤,确定电机的电压大小和方向。
通过合理的控制策略和数学运算,SVPWM可以实现精确的电机转矩和速度控制。
空间电压矢量调制svpwm技术
《空间电压矢量调制SVPWM技术》是一种可以有效提高电机控制性能的先进技术。
由于其优越的性能,它广泛应用于工业自动化,家庭应用等领域中。
本文首先回顾了空间电压矢量调制SVPWM技术的概念和基本原理,然后探讨了其优越的性能,最后讨论了其发展前景。
空间电压矢量调制SVPWM技术是一种对电机驱动进行控制的先
进技术。
基于有限能量来控制电机,它能够有效调制电机的输出电压,使用最少的能量实现最接近实际电压的结果。
它利用两个非正弦波形,可以通过不同比例的混合形成空间三角形。
它也可以有效地抑制电机电流产生的噪声和振荡,提高电机控制性能。
空间电压矢量调制SVPWM技术具有许多优越的特性。
首先,它可以更有效地控制电机的输出电压,使用最少的能量实现最接近实际电压的结果。
此外,它还可以有效地抑制电机电流产生的噪声和振荡,从而提高电机控制性能。
最后,它可以实现高效率驱动,从而减少整体系统的能量消耗。
空间电压矢量调制SVPWM技术的发展前景非常光明。
在未来的应用中,它将被广泛应用于高性能电机驱动控制,家庭应用,工业自动化等领域,体现出重要的价值和社会效益。
综上所述,空间电压矢量调制SVPWM技术是一种可以有效提高电机控制性能的先进技术。
它具有更有效的电压调制能力,可有效抑制电机电流产生的噪声和振荡,并能够实现高效率驱动,前景非常广阔。
因此,空间电压矢量调制SVPWM技术将有力地帮助我们更好地控制多
功能电机,实现更好的控制性能,为未来的应用奠定坚实的基础。
svpwm控制原理SVPWM控制原理。
SVPWM(Space Vector Pulse Width Modulation)是一种常用的电力电子变换器控制策略,它通过对电压矢量的合理选择,实现对三相逆变器的PWM控制,从而实现对交流电机的高效控制。
本文将介绍SVPWM控制原理及其应用。
首先,我们来了解一下SVPWM的基本原理。
SVPWM是一种基于矢量控制的PWM技术,它通过对电压矢量进行合理的选择,将其分解为若干个基本矢量,然后利用PWM波形对这些基本矢量进行合理的组合,从而实现对交流电机的精确控制。
与传统的三角波PWM相比,SVPWM可以更精确地控制电机的电压和电流,提高了电机的效率和性能。
在SVPWM控制中,我们需要对电压矢量进行合理的选择。
通常情况下,我们可以将电压矢量分解为六个基本矢量,它们分别是零矢量、正向矢量和反向矢量。
通过对这些基本矢量的合理选择和组合,我们可以实现对电机的精确控制,提高电机的效率和性能。
SVPWM控制还可以实现对电机的无感测控制。
在传统的磁场定向控制中,通常需要使用霍尔传感器或编码器来实现对电机位置的反馈。
而在SVPWM控制中,我们可以通过对电压矢量的合理选择,实现对电机位置的精确控制,从而实现对电机的无感测控制。
这不仅简化了系统的结构,降低了系统的成本,还提高了系统的可靠性和稳定性。
除此之外,SVPWM控制还可以实现对电机的空间矢量控制。
在传统的PWM控制中,通常只能实现对电机的磁场定向控制,而无法实现对电机的空间矢量控制。
而在SVPWM控制中,我们可以通过对电压矢量的合理选择,实现对电机的空间矢量控制,从而实现对电机的精确控制。
这不仅提高了电机的效率和性能,还拓展了电机的应用领域。
综上所述,SVPWM是一种高效的电力电子变换器控制策略,它通过对电压矢量的合理选择,实现对交流电机的精确控制。
在实际应用中,SVPWM控制可以提高电机的效率和性能,降低系统的成本,提高系统的可靠性和稳定性,拓展电机的应用领域。
SVPWM调制技术的基本原理和推导流程一、引言SVPWM(Space Vector Pulse Width Modulation)是一种常用于交流电机驱动系统中的调制技术。
它通过控制电压矢量的合成方式,实现对电机电压的精确控制,从而实现对电机输出转矩和速度的控制。
本文将介绍SVPWM的基本原理和推导流程,并深入探讨其在电机驱动系统中的应用。
二、SVPWM的基本原理SVPWM是一种综合了空间矢量理论和PWM调制原理的调制技术。
其基本原理是将三相电流控制转换为三相电压控制,通过改变电压矢量的合成方式来控制电机的输出。
具体原理如下:1.将三相电流转换为空间矢量:将三相电流变换成一个空间矢量,表示为一个旋转矢量。
该空间矢量由两个独立的矢量分量组成,一个是等幅值的正序矢量,表示直流分量,另一个是相位延迟120°的负序矢量,表示交流分量。
2.合成电压矢量:通过改变正序和负序矢量的合成方式,得到与期望输出转矩和速度匹配的合成电压矢量。
合成电压矢量的方向和幅值决定了所控制的三相电机的输出状态。
3.PWM调制:根据合成电压矢量,使用PWM技术对电机供电进行调制。
将合成电压矢量转换为适合驱动三相电机的高频脉冲信号,控制电机的输出转矩和速度。
三、SVPWM的推导流程下面将以三相三线制逆变器为例,推导SVPWM的具体流程:1. 定义输入信号假设三相三线制逆变器的输入信号为:正向序列的期望电流 (I_{ref}) 和方向(θ_{ref}),负向序列的相位(θ_{ref}-120°) 和(θ_{ref}-240°)。
2. 转换为空间矢量根据输入信号,将正向序列的电流 (I_{ref}) 和相位(θ_{ref}) 转换为空间矢量表示。
正向序列的空间矢量为:[V_{ref_α} = I_{ref} cos(θ_{ref})] [V_{ref_β} = I_{ref} sin(θ_{ref})]负向序列的空间矢量为:[V_{ref_{-β}} = I_{ref} sin(θ_{ref}-120°)] [V_{ref_{-α}} = I_{ref} cos(θ_{ref}-120°)]3. 合成电压矢量将正向序列的空间矢量(V_{ref_α}) 和(V_{ref_β}) 与负向序列的空间矢量(V_{ref_{-β}}) 和 (V_{ref_{-α}}) 进行合成,得到合成电压矢量(V_{ref_1})、(V_{ref_2}) 和 (V_{ref_0}):[V_{ref_1} = V_{ref_α} + V_{ref_{-β}}] [V_{ref_2} = V_{ref_β} +V_{ref_{-α}}] [V_{ref_0} = - V_{ref_1} - V_{ref_2}]4. 对合成电压矢量进行坐标变换将合成电压矢量的α、β 坐标系转换为直角坐标系,得到合成电压矢量的(V_{ref_x}) 和 (V_{ref_y}):[V_{ref_x} = V_{ref_2}] [V_{ref_y} = V_{ref_1} - V_{ref_0}]5. 计算电压矢量的幅值和角度根据合成电压矢量的 (V_{ref_x}) 和 (V_{ref_y}),计算合成电压矢量的幅值(V_{ref}) 和相位角(θ_{ref}):[V_{ref} = ] [θ_{ref} = ()]6. 计算每个扇区的占空比根据合成电压矢量的相位角(θ_{ref}),判断它在哪个扇区内,并计算该扇区的占空比:•扇区1:(0° θ_{ref} < 60°)占空比:–T1:(d = )–T2:(0)–T0:(1 - d)•扇区2:(60° θ_{ref} < 120°)占空比:–T1:(-d = -)–T2:(d + 1)–T0:(0)•扇区3:(120° θ_{ref} < 180°)占空比:–T1:(d = )–T2:(1)–T0:(d + 1)•扇区4:(180° θ_{ref} < 240°)占空比:–T1:$-d = -$–T2:(0)–T0:(1)•扇区5:(240° θ_{ref} < 300°)占空比:–T1:(d = )–T2:(0)–T0:(1 - d)•扇区6:(300° θ_{ref} < 360°)占空比:–T1:(-d = -)–T2:(d + 1)–T0:(0)7. 实现PWM调制根据每个扇区的占空比,使用PWM技术对电机供电进行调制,生成适合电机驱动的高频脉冲信号。
