矿井提升机课程设计 绪论 1.1 矿井提升机简介 矿井提升机 (mine winder；mine hoist) 是安装在地面，借助于钢丝绳带动提升容器沿井筒或斜坡道运行的提升机械。分“缠绕式提升机(mine drum winder)”和“摩擦式提升机(mine friction winder)”。它用钢丝绳带动容器（罐笼或箕斗）在井筒中升降，完成输送物料和人员的任务。矿井提升机是由原始的提水工具逐步发展演变而来。现代的矿井提升机提升量大，速度高，已发展成为电子计算机控制的全自动重型矿山机械。 1.2 矿井提升机的任务及其组成矿井提升机的任务: (1) 提升有用矿物，矿石、煤炭。 (2) 提升井下生产过程中产生的矸石、煤泥。 (3) 升降人员、运送设备和下放物料。 矿井提升设备的主要组成部分有：提升钢丝绳、平衡钢丝绳、提升容器、井架、天轮、井筒设备（包括罐道、罐梁）等组成。一般的矿井提升机都有两个提升容器，并且两个提升容器在矿井中做方向相反的直线运动，即一个提升容器以一定的速度上升时另一个提升容器以相同的速度下降。 1.3 矿井提升机的特点 (1) 安全性 所谓安全性就是不能发生安全事故。由于矿井提升设备在矿山生产中所占的地位十分重要,其运转的安全性,不仅直接影响整个矿井的生产,而且还涉及人员的生命安全。因此全国都对矿井提升设备提出了极严格的要求,在我国这些规定包括在?煤矿安全规程?中。 (2) 可靠性 所谓可靠性,是指能够可靠的连续长期运转而不需在短期内检修。矿井提升设备所担负的任务十分艰巨,不仅每年要把数十万吨到数百万吨的煤炭和矿石从井下提升到地面,而且还要完成其他辅助工作。 (3) 经济性 矿井提升设备是矿山大型设备之一,功率大,耗电多,大型矿井提升机的功率超过1000KW。因此矿井提升机的造价及其运转费用,也就成为影响矿井生产技术经济指标的重要因素之一。 1.4 矿井提升机的工作原理 缠绕式提升机是利用钢丝绳在滚筒上的缠绕和放出，实现容器的提升和下放。当滚筒由电动机拖动以不同的方向转动时，钢丝绳或在滚筒上缠绕或放出，以带动提升容器。缠绕式双卷筒提升机具有两个卷筒，每个卷筒上固定一根钢丝绳，钢丝绳在两卷筒上的缠绕方向相反。摩擦式提升机的工作原理是利用摩擦传递动力。钢丝绳搭放在摩擦轮的摩擦衬垫上，提升容器悬挂在钢丝绳的两端，在容器底部还悬挂平衡钢丝绳。提升机工

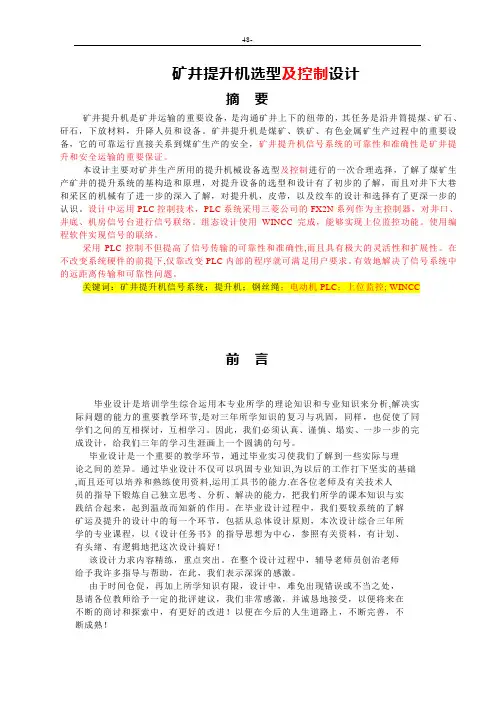

摘要 矿井提升机是沿井筒提升煤炭、矸石、升降人员、下放材料的大型机械设备。它是矿山井下生产系统和地面工业广场相连接的枢纽,故要求具有很高的安全性,其成本和耗电量也比较高。因此本次在矿井提升机选型设计中, 主要是根据所给参数确定矿井提升设备，包括选择提升容器、钢丝绳、提升机、卷筒及校核提升能力,并经过多方面的技术经济比较,结合矿井的具体条件,做到设计切合实际。保证提升机的选型及其的,确定具有经济安全合适的提升系统。 矿井排水是通过排水泵经过管路把井下的水排到地面，保证正常生产。本次设计主要是通过计算，设计从中央泵房把水从立井中的管路排放到地面。 矿井通风是采矿科学的一个重要组成部分。为了使井下各工作地点都有良好的通风，有足够的新鲜空气，使其中有毒，有害，粉尘不超过规定值。矿井通风在矿业工程中占重要地位。通风机分为轴流式和离心式，本次设计中主要是做到对通风机有合理的选型。 关键词：矿井提升机矿井排水矿井通风选型设计

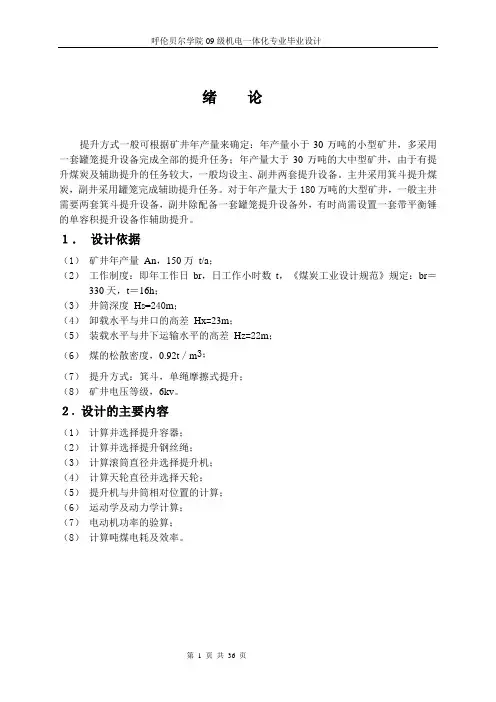

绪论 本设计选题根据是解决煤矿矿井生产中的提升;排水及通风问题。 矿山提升设备是矿井运输中的非常重要设备，占有特殊地位，是井下与地面联系的主要工具。矿井提升机是矿山运输中的主装式交-交变频提升机。后者主回路和磁场回路均采用电力电子器件，实现变频和整流。由于采集设备，是井下与地面联系的重要工具。矿井提升机又是矿山最大的固定设备之一，它的耗电量占矿山总耗电量的30～40%。电力电子技术较早就用于矿井提升机的传动，并且发展迅速，从60年代的模拟控制SCR-D直流提升机发展到目前最先进的同步机内用交流电机，没有电刷问题，提升机容量可以大幅度增加，例如南非帕拉波矿井内装式提升机电机功率达6300kW。我国东欢坨、大雁、陈四楼等矿均引进了内装式提升机。目前，全数字电力电子器件构成的国产直流提升机已占领了国内市场，并开始出口。但是由于我国的科技和生产水平的限制，我国的矿井提升机还有很大一部分需要依赖于进口发达国家的设备。矿山提升机是大型固定机械之一。矿山提升机从最初的蒸汽拖动的单绳缠绕式提升机发展到今天的变频拖动的多绳摩擦式提升机和 双绳缠绕式提升机，经历了170多年的发展历史。目前，国内外经常使用的提升机有单绳式和多绳摩擦式两种形式。国产单绳缠绕式提升机有JT和JM两个系列。JT系列提升机卷筒直径为800—1600mm，主要用于井下运输提升工作；JM系列提升机卷筒直径2—5主要用于地面井口提升工作。 按提升钢丝绳(简称提升绳)的工作原理，可分为缠绕式矿井提升机和摩擦式矿井提升机两类。缠绕式矿井提升机,有单卷筒和双卷筒两种，钢丝绳在卷筒上的缠绕方式与一般绞车类似。单筒大多只有一根钢丝绳，连接一个容器。双筒的每个卷筒各配一根钢丝绳，连接两个容器，提升机运转时一个容器上升，另一个容器下降。缠绕式矿井提升机大多用于年产量在120万吨以下、井深小于400米的矿井中。摩擦式矿井提升机适用于凿井以外的各种竖井提升。提升绳搭挂在摩擦轮上，利用与摩擦轮衬垫的摩擦力使容器上升。提升绳的两端各连接一个容器，或一端连接容器，另一端连接平衡重。为提高经济效益和安全性，摩擦式矿井提升机采用尾绳平衡提升方式，即配有与提升绳重量相等的尾绳。尾绳两端分别与两个容器（或容器和平衡重）的底部连接，形成提升绳-容器-尾绳-容器(或平衡重)-提升绳的封闭环路。容器处于井筒中的任何位置时，摩擦轮两侧的提升绳和尾绳的重量之和总是相等的。一般将布置在井筒顶部塔架上的这种提升机称为塔式摩擦式矿井提升机。塔架高出地面几十米，在地震区和地表土层特厚的矿区建造井塔耗资较大。提升机布置在地
矿井提升机plc控制系统设计 摘要 矿井提升机制动系统，是矿井提升系统的安全保障环节，对矿井提升生产效率和工作性能都有着重要意义。矿井提升机制动系统由液压站和制动器两部分组成，其制动性能直接影响到提升系统的稳定性与安全性。矿井提升机制动系统的可靠性和准确性是矿井提升和安全运行的重要保证。目前，提升机制动系统多采用盘式制动器，盘式制动器的制动力由液压泵站提供。本文对提升机制动系统中液压站和制动器的结构组成及工作原理进行了简单的介绍，同时对相关参数进行计算，总结了提升机制动系统制动性能的评判要求，以及影响制动性能的主要因素。为了保证液压泵站的安全运行，便于操作人员掌握工作状况，本文设计了提升机制动控制系统。 关键词：盘式制动器；液压站；安全
目录 1.引言 (1) 1.1研究背景及意义 (1) 1.2国内外研究现状 (2) 2.矿井提升机制动系统 (3) 2.1提升机液压系统的组成与工作原理 (3) (3) (4) (5) 2.2提升机盘式制动器的结构与工作原理 (6) (6) (7) 2.3制动性能及其影响因素 (7) (7) (9) 2.4系统硬件部分 (10) 2.5系统软件部分 (11) 3.结语 (12) 参考文献 (14) 致谢 (16)
1.引言 1.1研究背景及意义 在煤矿企业生产过程中矿井提升机是十分关键及重要的设备之一，其主要功能是提升矿物以及升降人员，担负着采矿生产活动正常运行的重要任务，占有极其重要的地位。 提升机在运行时的安全性及可靠性是由其制动性能的优劣决定的。在工作运行过程中矿井提升设备遇到故障，而没有采取有效地紧急制动措施，这种情况将导致的后果不仅是提升机设备自身损坏，而且极大的可能会造成人员伤亡的严重事故。 根据以往提升机出现故障事故的不完全统计结果分析，60%以上的提升故障都是由于制动系统出现问题而造成的。国内煤矿到目前为止因为提升机制动系统故障而造成严重事件的例子有相城煤矿中的主斜井提升机就是由于制动系统在紧急制动过程中产生的制动力矩过大，断绳事件多次出现；而石台煤矿主井的提升机上由于没有及时保养清理，其制动盘出现过多的油污，导致在紧急制动过程中产生的制动力矩过小，在工作运行中致使重载箕斗坠入井底，导致了生产不能正常进行及巨大的经济损失。 现在矿井提升机完成制动作用，主要是靠液压站及制动器两部分共同作用完成的。液压站与制动器的完美配合，及时有效地完成提升机制动系统正常的工作制动、紧急制动和调绳的功能。提升机制动系统制动性能的优劣直接影响提升机运行时的稳定性和可靠性。在紧急制动过程中，若盘式制动器产生的制动力矩超标，紧急时的减速度超过规定的自然减速度，提升系统中的钢丝绳将会发生松绳现象，这种情况会引起冲击断绳及跑车的严重事故；相反使制动力矩过小，在限定的距离中不能使提升系统停止运行，这样会导致提升机的过卷过放的严重事故。 影响矿井提升机制动性能的因素有很多，如制动盘的碟形弹簧刚度，闸瓦间隙，油压，温度变化，工作腔残压，闸瓦摩擦系数，制动盘偏摆度等，在紧急制动过程中制动引起的抖动同样是需要解决的制动振动和噪声中的一个问题，如果处理不好将会导致重大的质量问题。 因此，为保证提升设备能够安全可靠地运行工作，除了在对现场实际工作运行状态的动态监测外，最重要的是在于优化设计时使其制动系统能够进行及时精

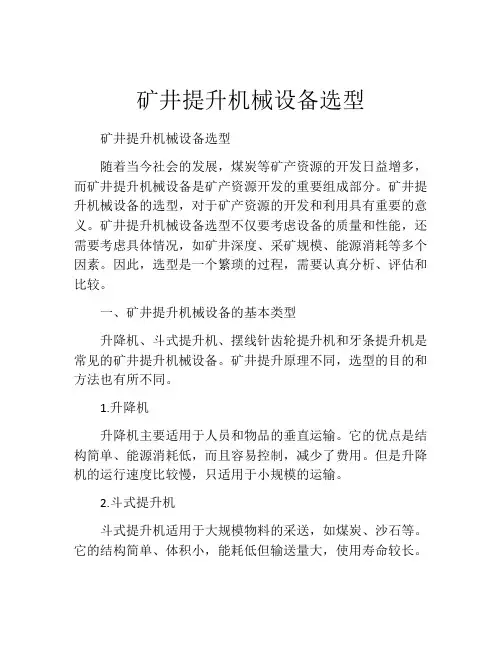

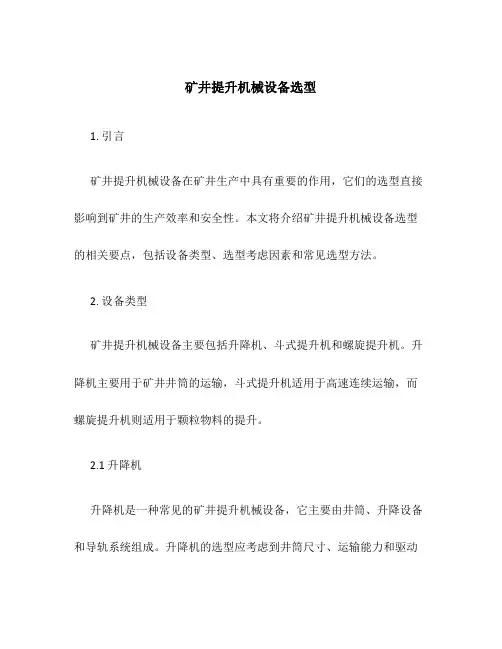

矿井提升机的选型原则 在选择提升设备之前，首先应确定合理的提升方式，它对提升设备的选型，矿山机械设备对矿山的基本建设投资、生产能力、生产效率及吨煤成本都有直接的影响。 当矿井的年产量、井深及开采水平确定之后，就要决定合理的提升方式。提升方式与井简的开拓、井上井下运输等环节有着密切的关系，原则上应考虑下列几个因素： (1)对于年产量大于600kt的大、中型矿井，由于提升煤炭及辅助工作最均较大，一般均设主、副井2套提升设备。主井采用箕斗提升煤炭，副井采用罐笼完成辅助提升任务，如提升矸石、升降入员和下放材料、设备等。矿山机械设备对于年产量小于300kt的小型矿井，如果仅用1套罐笼提升设备就可以完成全部主、副井的提升仟务时，则采用丨套提升设备是经济的。对于年产量大于1800kt的大型矿井，主井往往需要2套箕斗提升设备，副井除配备1套罐笼提升设备外，多数尚需要设置1套单容器平衡锤系统专门提升矸石。 (2)一般情况下，主井均采用箕斗提升方式。但在特殊条件下，例如矿井生产的煤质品种多，且需分别运送，或是保证煤炭有足够的块度，只好采用罐笼作为主井的提升设备。 (3)为了提高生产率，中型以上的矿井原则上都要采用双钩提升。矿山机械设备如果矿井同时开采水平数过多，采用平衡锤单容器提升方式也是比较方便的。 (4)根据我国H前的实际情况，对于小型矿并，以采用单绳缠绕式提升系统为宜。对于年产量9001ct以上的大甩矿井，以采用多绳摩擦提升系统为宜。矿山机械设备对于中型矿并，如井较浅，可采用单绳缠绕系统；井较深时，也可采用多绳摩擦提升系统，或主井采用单绳箕斗，副井采用多绳摩擦罐笼提升。 (5)矿井若有2个水平，且分前、后期开采时，提升机、井架或井塔等大型固定设备要按最终水平选择。提升容器、钢丝绳和提升电动机根据实际情况也可按第一水平选择，待井筒延伸到第二水平时，另行更换，但电动机以换装一次为宜。 (6)对于斜井，目前应采用单绳缠绕式提升机。 (7)地面生产系统靠近井口时，采用箕斗提升可以简化煤的生产流程；若远离井口，地面尚需一段窄轨铁路运输，应采用罐笼提升。 以上所述，仅提出了决定提升方式的一般原则。矿山机械设备在具体的设计工作中，要根据矿井的具体条件，提出若干可行的方案，然后对基建投资、运转费用、技术的先进性诸方面进行技术经济比较，同时还要考虑到我国提升设备的生产和供应情况，才能决定合理的方案。矿山机械设备特别是计算机技术在煤矿的日益广泛应用，为矿井设计和优化设计提供了更为有利的条件。

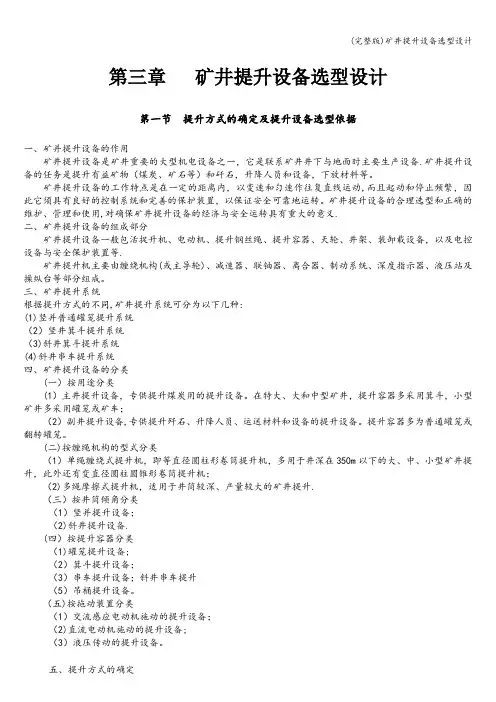

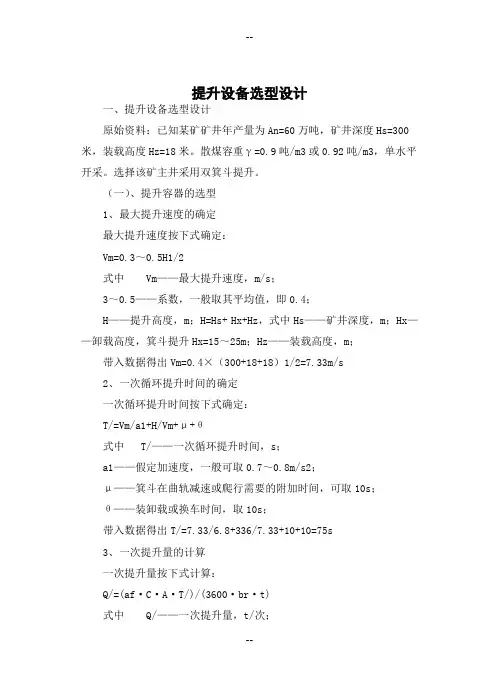

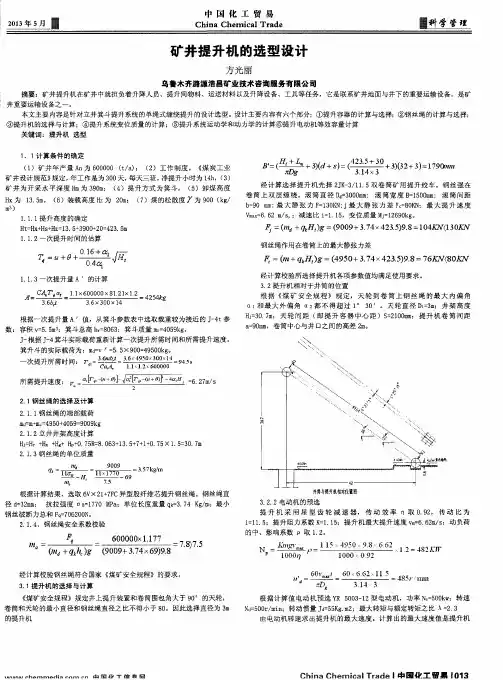

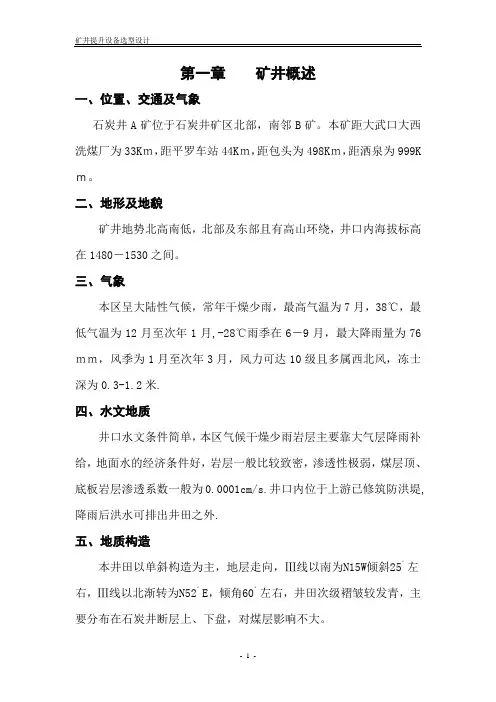

第三部分矿井提升设备选型设计设计原始数据 主井提升：1、矿井年产量A=90万吨； 2、工作制度：年工作300天，日工作18小时； 3、矿井为单水平开采，井深 4、提升方式为立井单绳缠绕提升； 5、散煤容重r=0.9t/m3。 设计要求： 1、矿井深度数H S=270米； 2、装载高度H2=18M； 3、卸载高度H X=18M； 一、提升容器的选择 在矿井年产量，工作制度一定的情况下，我们可以选择大容量容器低速提升，也可选择小容量容器以较高速度提升，这两种提升方式，前者因容量大，所需提升钢丝绳直径粗，提升机直径大，电动机功率大。 一般认为经济的提升速度为 V j＝（0.3～0.5）√H ＝米/秒 式中 H——提升高度（米） 一般情况下取中间值进行计算，即V j＝0.4√306＝7米/秒,对于箕升H=H S+H X+H Z＝270＋18＋18＝306（米） 式中H S——矿井深度=270米；
H X——卸载水平与井口高差（卸载高度），箕斗提升H X=18m. H Z——装卸高度，箕斗提升H Z=18m。 根据经济速度，可以估算经济提升时间 T j=V j/a＋H/V j＋u＋θ＝7/0.8＋306/7＋10＋10＝72.5（秒） 式中α——提升加速度，对于箕斗，可取0.8米/秒2。。 u——容器爬行阶段附加时间，可暂取10秒（对于箕斗）。 θ——每次提升终了后的休止时间，可暂取10秒。 从而可求出一次经济提升量 Ｑj ＝C·a f·A a·T j/3600bt ＝1.15×1.2×900000×72.5/(3600×300×18) ＝4.63吨/次 式中A n——矿井年产量90（吨/年） a f——提升富裕系数，对第一水平要求≥1.2 C——提升不均匀数有井底煤仓c=1.15 t——日工作小时数（一般取18小时） b——年工作日（一般取300天） 根据计算所得Ｑj从箕斗规格表中选取JL-6型立井单绳箕斗。主要参数如下： 型号：JL-6 名义装载质量6t 有效容积：6.6m3提升钢丝绳直径：43mm 钢丝绳罐道直为32～50mm；数量为4个 刚性罐道：2个380N/m钢轨箕斗质量：5t
基于 PLC 的矿井提升机控制系统设计
2010-2-9 20:25:00 来源：
1 引言目前，我国绝大部分矿井提升机（超过 70% ）采用传统的交流提升机电控系统（tkd-a 为代 表）。tkd 控制系统是由继电器逻辑电路、大型空气接触器、测速发电机等组成的有触点控制系统。经 过多年的发展，tkd-a 系列提升机电控系统虽然已经形成了自己的特点，然而其不足之处也显而易见， 它的电气线路过于复杂化，系统中间继电器、电气接点、电气联线多，造成提升机因电气故障停车事 故不断发生。采用 plc 技术的新型电控系统都已较成功的应用于矿井提升实践，并取得了较好的运行经 验，克服了传统电控系统的缺陷，代表着交流矿井提升机电控技术发展的趋势。2 总体设计方案基于 plc 技术的矿井交流提升机电控系统控制电路组成结构如图 1 所示，要由以下 5 部分组成：高压主电路 （包括高压换向器、电动机、启动柜、动力制动电源）、主控 plc 电路、提升行程检测与显示电路、提 升速度检测、提升信号电路，其中高压主电路部分仍采用传统的继电器控制电路。
图 1 矿井交流提升机电控系统 框图 工作过程：当井口或井底通过信号通信电路发出开车信号后，开车条件具备。司机将制动手柄向前推 离紧闸位置，主电动机松闸。司机将主令控制器的操作手柄推向正向（或反向）极端位置，主控 plc 通 过程序控制高压换向器首先得电，使高压信号送入主电动机定子绕组，主电动机接入全部转子电阻启 动，然后依次切除 8 段电阻，实现自动加速，最后运行在自然机械特性上。交流提升机运行时，旋转 编码器跟随主电动机转动，输出 2 列 a/b 相脉冲，分别接到主控 plc 的高速计数器 hsc0 的 a/b 相脉冲输 入端，由主控 plc 根据 a/b 脉冲的相位关系，自动确定 hsc0 的加、减计数方式。根据 hsc0 的计数值，就 可以计算出提升行程并显示。同时只根据旋转编码器输出的 a 相脉冲，主控 plc 进行加计数。根据 hsc1 在恒定间隔时间内的计数值，就可以计算出提升速度。 3 硬件设计 3.1 提升机主回路部分设计主回路用于供给提升电动机电源，实现失压、过流保护，控制电机的转向和 调节转速。主回路由高压开关柜、高压换向器的常开触头、动力制动接触器的常开主触头、动力制动 电源装置、提升电动机、电机转子电阻、加速接触器的常开主触头（1jc～8jc）和装在司机操作台上的 指示电流表和电压表等组成。系统原理图如图 2 所示。
毕业设计矿井提升 机图
目录 前言4 1、绪论5 1.1矿井提升机的任务及其地位5 1.2矿井提升机的发展历程9 1.2.1缠绕式提升机的发展状况9 1.2.2各个系列提升机的主要特点9 1.3矿井提升机的类型和工作原理12 1.3.1矿井提升机的类型及其组成部分的特点12 1.3.2矿井提升机的工作原理10 2提升机的选型和计算20 2.1.1罐笼选择20 2.1.2钢丝绳设计及选择21 2.1.3提升机的选用21 2.2提升机的运动学计算22 2.2.1选择加减速度22 2.2.2速度各参数的计算22 2.3提升动力学计算23
2.3.1预选电动机23 2.3.2提升系统的变位质量23 2.3.3力图的计算24 3提升机减速器的设计25 3.1减速器的作用25 3.2减速器的国内外现状25 3.3减速器的总体设计27 3.3.1拟定传动方案27 3.3.2电机选型28 3.3.3传动装置的总传动比及其分配28 3.3.4计算传动装置的运动和动力参数28 3.4齿轮设计29 3.4.1高速级齿轮设计29 3.4.2低速级齿轮设计33 3.5轴的设计37 3.5.1减速器高速轴1的设计37 3.5.2中间轴2的设计41 3.5.3低速级轴3的设计42
4提升机制动装置的结构设计44 4.1矿井提升机制动装置的功用及类型44 4.1.1制动装置的功用44 4.1.2制动装置的类型45 4.1.3制动系统的要求45 4.2制动装置的有关规定和要求46 4.3制动器的主要类型47 4.3.1块闸制动器47 4.3.2综合式制动器49 4.3.3盘式制动器50 4.4液压盘式制动器的结构和工作原理51 4.4.1液压盘式制动器的结构51 4.4.2液压盘式制动器的工作原理52 4.5盘式制动器的设计计算53 4.5.1盘式制动器工作时所需制动力53 4.5.2每副闸应有的制动力矩55 4.6盘式制动器的调整和维护55 4.6.1闸瓦间隙的调整55
矿井提升机的选型原则 对于年产量大于600kt的大、中型矿井，由于提升煤炭及辅助工作最均较大，一般均设主、副井2套提升设备。主井采用箕斗提升煤炭，副井采用罐笼完成辅助提升任务，如提升矸石、升降入员和下放材料、设备等。矿山机械设备对于年产量小于300kt 的小型矿井，如果仅用1套罐笼提升设备就可以完成全部主、副井的提升仟务时，则采用丨套提升设备是经济的。对于年产量大于1800kt的大型矿井，主井往往需要2套箕斗提升设备，副井除配备1套罐笼提升设备外，多数尚需要设置1套单容器平衡锤系统专门提升矸石。(2) 一般情况下，主井均采用箕斗提升方式。但在特殊条件下，例如矿井生产的煤质品种多，且需分别运送，或是保证煤炭有足够的块度，只好采用罐笼作为主井的提升设备。(3) 为了提高生产率，中型以上的矿井原则上都要采用双钩提升。矿山机械设备如果矿井同时开采水平数过多，采用平衡锤单容器提升方式也是比较方便的。(4) 根据我国H前的实际情况，对于小型矿并，以采用单绳缠绕式提升系统为宜。对于年产量9001ct以上的大甩矿井，以采用多绳摩擦提升系统为宜。矿山机械设备对于中型矿并，如井较浅，可采用单绳缠绕系统；井较深时，也可采用多绳摩擦提升系统，或主井采用单绳箕斗，副井采用多绳摩擦罐笼提升。(5)
矿井若有2个水平，且分前、后期开采时，提升机、井架或井塔等大型固定设备要按最终水平选择。提升容器、钢丝绳和提升电动机根据实际情况也可按第一水平选择，待井筒延伸到第二水平时，另行更换，但电动机以换装一次为宜。(6) 对于斜井，目前应采用单绳缠绕式提升机。(7) 地面生产系统靠近井口时，采用箕斗提升可以简化煤的生产流程；若远离井口，地面尚需一段窄轨铁路运输，应采用罐笼提升。以上所述，仅提出了决定提升方式的一般原则。矿山机械设备在具体的设计工作中，要根据矿井的具体条件，提出若干可行的方案，然后对基建投资、运转费用、技术的先进性诸方面进行技术经济比较，同时还要考虑到我国提升设备的生产和供应情况，才能决定合理的方案。矿山机械设备特别是计算机技术在煤矿的日益广泛应用，为矿井设计和优化设计提供了更为有利的条件。
