一、实验目的1．了解N 沟道结型场效应管的特性和工作原理；2．熟悉两级放大电路的设计和调试方法；3．理解负反馈对放大电路性能的影响。
二，理论估计电压并联负反馈放大电路方框图如图1 所示，R 模拟信号源的内阻；R f 为反馈电阻，取值为100 kΩ 。
两级放大电路的参考电路如图2 所示。
图中R g3 选择910kΩ ，R g1、R g2 应大于100k Ω ；C1～C3 容量为10μ F，C e 容量为47μ F。
考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻R f，见图2，理由详见“五附录－2”。
b. 静态工作点的调试第一级电路：调整电阻参数，使得静态工作点满足：I DQ 约为2mA，U GDQ < - 4V。
记录并计算电路参数及静态工作点的相关数据（I DQ，U GSQ，U A，U S、U GDQ）。
第二级电路：通过调节R b2，使得静态工作点满足：I CQ 约为2mA，U CEQ = 2～3V。
记录电路参数及静态工作点的相关数据（I CQ，U CEQ）。
设场效应管栅极电位为，则，即同时，，又因为由此得到.其中，应该尽量大，参考器件盒中的电阻值，故取取, 要让I DQ 为2mA，对JEFF管进行直流扫描分析，得对表格进行放大由游标数值读出当时，此时，根据器件盒内的电阻阻值可取.此时，A点电位（即两端电压）两端电压.对于第二级电路，当时，由于故根据器件盒子里的电阻阻值，可以选择开环动态参数的估算由JFET 2N5486的转移特性曲线可知，可得时第一级输入电阻90.90.,第二级输入电阻 2.22.第一级输出电阻第一级电压放大倍数第二级输出电阻.第二级电压放大倍数 1电路的电压放大倍数输入电阻.输出电阻闭环参数的估算.又因为，所以三、实验内容1. 基本要求：利用两级放大电路构成电压并联负反馈放大电路。
（1）静态和动态参数要求✓ 放大电路的静态电流I DQ 和I CQ 均约为2mA ；结型场效应管的管压降U GDQ < - 4V ， 晶体管的管压降U CEQ = 2～3V ；✓ 开环时，两级放大电路的输入电阻约为100k Ω ，以反馈电阻作为负载时的电压放大倍数的数值 ≥ 100；✓ 闭环电压放大倍数为 10so sf -≈=U U A u 。
负反馈放大电路实验报告一、实验目的。
本实验旨在通过搭建和测试负反馈放大电路，加深对负反馈原理的理解，掌握负反馈放大电路的基本特性和工作原理。
二、实验原理。
负反馈放大电路是在放大器的输出端和输入端之间加入反馈电路，使得输出信号的一部分反馈到输入端，从而抑制放大器的增益，降低失真，提高稳定性和线性度。
三、实验器材。
1. 信号发生器。
2. 示波器。
3. 电阻、电容。
4. 电压表。
5. 万用表。
6. 负反馈放大电路实验箱。
四、实验步骤。
1. 按照实验箱上的示意图连接负反馈放大电路。
2. 调节信号发生器的频率和幅度，观察输出端的波形变化，并用示波器观察输入输出波形的相位差。
3. 测量输入端和输出端的电压、电流，计算增益和带宽。
4. 调节反馈电路的参数，观察输出波形的变化。
五、实验结果与分析。
通过实验我们观察到，在负反馈放大电路中，输出波形的失真明显降低，相位差减小，增益稳定性提高。
当调节反馈电路的参数时，输出波形的变化也相对灵活，这说明负反馈放大电路具有较好的调节性能。
六、实验结论。
负反馈放大电路可以有效地降低失真，提高稳定性和线性度，是一种常用的放大电路结构。
掌握负反馈放大电路的基本特性和工作原理，对于电子工程技术人员来说具有重要的意义。
七、实验总结。
通过本次实验，我们深入了解了负反馈放大电路的工作原理和特性，并通过实际操作加深了对其的理解。
在今后的学习和工作中，我们将更加熟练地运用负反馈放大电路，为电子技术的发展贡献自己的力量。
八、参考文献。
1. 《电子技术基础》，XXX，XXX出版社，200X年。
2. 《电子电路设计与仿真》，XXX，XXX出版社，200X年。
以上为负反馈放大电路实验报告的内容，希望对大家有所帮助。

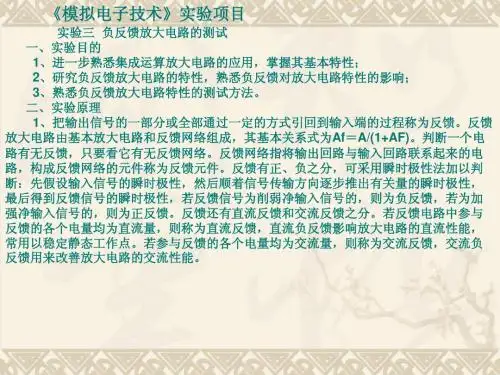

实验三负反馈对放大电路的影响
一、实验目的
1、加深对负反馈对放大器性能的理解。
2、学习电压串联负反馈放大器的对放大电路性能的影响。
二、实验内容
1、电压串联负反馈对放大倍数的影响
数据表如下：(信号源选择10mv/1kHz)
数据分析：
电压负反馈的特点是稳定输出电压，当输入信号大小一定时，由于负载减小或其他因素导致输出电压下降；引入串联负反馈使净输入电压减下。
有反馈时比无反馈是电压放大倍数减小。
2、 电压串联负反馈对放大倍数稳定性的影响
数据表如下：
数据分析：
dA f A f
=
11+AF
·
dA A
由上述数据可知，电压负反馈当输入信号大小一定时，由于负载的减小导致输出电压下降，该电路进行自动调节：R L ↓→u o ↓→u f ↓→u id ↑→u o ↑
反馈的结果牵制了输出电压的下降，从而使输出电压基本稳定。
3、 电压串联负反馈对输入电阻的影响
数据表如下：R I =U I U S −U I
R S
数据分析：
由以上数据可看出，当输出电阻一定时，引入电压串联负反馈。
使净输入电压u id减小，因而输入电流也减小，故引入电压串联负反馈会增大输入电阻。
4、电压串联负反馈对输出电阻的影响
−1)R L
数据表如下：R O=(U OO
U O
数据分析：
引入电压串联负反馈会减小输出电阻。
