负反馈放大电路性能测试实验报告

负反馈放大电路实验报告负反馈放大电路实验报告引言：在电子学中，负反馈放大电路是一种常见且重要的电路配置。

通过引入负反馈，可以提高放大电路的稳定性、线性度和频率响应。

本实验旨在通过实际搭建负反馈放大电路并测量其性能参数，验证负反馈的作用和效果。

一、实验原理负反馈是指将放大电路的一部分输出信号与输入信号进行比较，并将差值反馈到放大电路的输入端，从而调节放大倍数和频率响应。

负反馈放大电路可以分为电压负反馈和电流负反馈两种类型。

二、实验过程1. 实验器材准备：准备好放大电路所需的电阻、电容等元件，以及信号发生器、示波器等测量设备。

2. 搭建电路：按照实验要求，搭建负反馈放大电路。

3. 测试输入输出特性：将信号发生器连接到放大电路的输入端，通过改变输入信号的幅值和频率，测量输出信号的幅值和相位。

4. 测试频率响应：保持输入信号的幅值不变，改变输入信号的频率，测量输出信号的幅值和相位随频率变化的情况。

5. 测试稳定性：通过改变负反馈电阻的值，观察输出信号的变化情况，验证负反馈对放大电路稳定性的影响。

三、实验结果与分析在实验中，我们搭建了一个基本的电压负反馈放大电路，并进行了一系列测试。

以下是实验结果的总结和分析：1. 输入输出特性：通过测量输入输出信号的幅值和相位，我们可以得到放大电路的增益和相位差。

实验结果显示，随着输入信号幅值的增加，输出信号的幅值也相应增加，但增益逐渐减小，这是负反馈的作用。

相位差也随着频率的变化而变化，但变化较为平缓，说明负反馈对相位稳定性的改善。

2. 频率响应：我们改变输入信号的频率，测量输出信号的幅值和相位随频率变化的情况。

实验结果显示，随着频率的增加，输出信号的幅值逐渐减小，相位差也有所变化。

这是因为负反馈对高频信号有一定的衰减作用，从而改善了放大电路的频率响应。

3. 稳定性：通过改变负反馈电阻的值，我们观察到输出信号的变化情况。

实验结果显示，当负反馈电阻增大时，输出信号的幅值减小，但增益变得更加稳定。

一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。

二、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、万用表5、晶体三极管3DG6×2(β＝50～100)或9011×2 电阻器、电容器若干。

三、实验原理负反馈放大器有四种组态，即电压串联、电压并联、电流串联、电流并联。

本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。

1、图3-1为带有负反馈的两级阻容耦合放大电路，在电路中通过f R 把输出电压O U 引回到输入端，加在晶体管T1的发射极上，在发射极电阻1F R 上形成反馈电压f U 。

根据反馈的判断法可知，它属于电压串联负反馈。

带有电压串联负反馈的两级阻容耦合放大器主要性能指标如下①闭环电压放大倍数：u u uuf F A 1A A +=其中I O u U U A /=——基本放大器(无反馈)的电压放大倍数，即开环电压放大倍数。

u u F A +1——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。

②反馈系数：F1f F1u R R R F +=③输入电阻：i u u if R F A R )1(+=，i R ——基本放大器的输入电阻④输出电阻：uuO Oof F A 1R R +=，of R ：基本放大器的输出电阻 uo A ：基本放大器∞=L R 时的电压放大倍数 ①在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令0=O U ，此时f R 相当于并联在1F R 上。

②在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端(T1管的射极)开路，此时)1F f R R +（相当于并接在输出端。

可近似认为f R 并接在输出端。

根据上述规律，就可得到所要求的如图3-2所示的基本放大器。

四、实验步骤1、测量静态工作点数模实验箱按图3-3连接实验电路，模拟电子技术实验箱按图3-4连接实验电 路，首先取 适量，频率为1KHz 左右，调节电位器使放大器的输出不出现失真，然后使 (即断开信号源的输出连接线)，用万用表直流电压档分别测量第一级、第二级的静态工作点，记入表3-1。

一、实验目的1．了解N 沟道结型场效应管的特性和工作原理；2．熟悉两级放大电路的设计和调试方法；3．理解负反馈对放大电路性能的影响。

二，理论估计电压并联负反馈放大电路方框图如图1 所示，R 模拟信号源的内阻；R f 为反馈电阻，取值为100 kΩ 。

两级放大电路的参考电路如图2 所示。

图中R g3 选择910kΩ ，R g1、R g2 应大于100k Ω ；C1～C3 容量为10μ F，C e 容量为47μ F。

考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻R f，见图2，理由详见“五附录－2”。

b. 静态工作点的调试第一级电路：调整电阻参数，使得静态工作点满足：I DQ 约为2mA，U GDQ < - 4V。

记录并计算电路参数及静态工作点的相关数据（I DQ，U GSQ，U A，U S、U GDQ）。

第二级电路：通过调节R b2，使得静态工作点满足：I CQ 约为2mA，U CEQ = 2～3V。

记录电路参数及静态工作点的相关数据（I CQ，U CEQ）。

设场效应管栅极电位为，则，即同时，，又因为由此得到.其中，应该尽量大，参考器件盒中的电阻值，故取取, 要让I DQ 为2mA，对JEFF管进行直流扫描分析，得对表格进行放大由游标数值读出当时，此时，根据器件盒内的电阻阻值可取.此时，A点电位（即两端电压）两端电压.对于第二级电路，当时，由于故根据器件盒子里的电阻阻值，可以选择开环动态参数的估算由JFET 2N5486的转移特性曲线可知，可得时第一级输入电阻90.90.,第二级输入电阻 2.22.第一级输出电阻第一级电压放大倍数第二级输出电阻.第二级电压放大倍数 1电路的电压放大倍数输入电阻.输出电阻闭环参数的估算.又因为，所以三、实验内容1. 基本要求：利用两级放大电路构成电压并联负反馈放大电路。

（1）静态和动态参数要求✓ 放大电路的静态电流I DQ 和I CQ 均约为2mA ；结型场效应管的管压降U GDQ < - 4V ， 晶体管的管压降U CEQ = 2～3V ；✓ 开环时，两级放大电路的输入电阻约为100k Ω ，以反馈电阻作为负载时的电压放大倍数的数值 ≥ 100；✓ 闭环电压放大倍数为 10so sf -≈=U U A u 。

负反馈放大电路实验报告一、实验目的。

本实验旨在通过搭建和测试负反馈放大电路，加深对负反馈原理的理解，掌握负反馈放大电路的基本特性和工作原理。

二、实验原理。

负反馈放大电路是在放大器的输出端和输入端之间加入反馈电路，使得输出信号的一部分反馈到输入端，从而抑制放大器的增益，降低失真，提高稳定性和线性度。

三、实验器材。

1. 信号发生器。

2. 示波器。

3. 电阻、电容。

4. 电压表。

5. 万用表。

6. 负反馈放大电路实验箱。

四、实验步骤。

1. 按照实验箱上的示意图连接负反馈放大电路。

2. 调节信号发生器的频率和幅度，观察输出端的波形变化，并用示波器观察输入输出波形的相位差。

3. 测量输入端和输出端的电压、电流，计算增益和带宽。

4. 调节反馈电路的参数，观察输出波形的变化。

五、实验结果与分析。

通过实验我们观察到，在负反馈放大电路中，输出波形的失真明显降低，相位差减小，增益稳定性提高。

当调节反馈电路的参数时，输出波形的变化也相对灵活，这说明负反馈放大电路具有较好的调节性能。

六、实验结论。

负反馈放大电路可以有效地降低失真，提高稳定性和线性度，是一种常用的放大电路结构。

掌握负反馈放大电路的基本特性和工作原理，对于电子工程技术人员来说具有重要的意义。

七、实验总结。

通过本次实验，我们深入了解了负反馈放大电路的工作原理和特性，并通过实际操作加深了对其的理解。

在今后的学习和工作中，我们将更加熟练地运用负反馈放大电路，为电子技术的发展贡献自己的力量。

八、参考文献。

1. 《电子技术基础》，XXX，XXX出版社，200X年。

2. 《电子电路设计与仿真》，XXX，XXX出版社，200X年。

以上为负反馈放大电路实验报告的内容，希望对大家有所帮助。

实验四负反馈放大电路一、实验目的1.研究负反馈对放大电路性能的影响。

2.掌握负反馈放大电路性能的测试方法。

二、实验仪器1.双踪示波器。

2.音频信号发生器。

3.数字万用表。

三、实验电路原理图 4.11.工作原理（电路的功能、电路中各个元器件的作用）:1）.电路的功能：该电路是电压串联负反馈电路。

除了可以放大电压之外, 当接入负反馈电路时, 还可以稳定放大倍数, 又由于该电路是电压串联负反馈电路, 可以增大输出电阻, 减小输入电阻。

同时拓宽通频带, 减小非线性失真。

2）.电路中各个元器件的作用:两个三极管起放大作用；CF,Rf构成反馈电路；R3用以消除交越失真；四、实验内容及结果分析1.负反馈放大电路开环和闭环放大倍数的测试:表4.1R L(KΩ)V i(mV) V0(mV) A V(A vf)开环∞ 2 1840 9201.5k 2 616 308闭环∞ 2 59.2 29.61.5k 2 59.2 29.62.负反馈对失真的改善作用(1)将图4.1电路开环, 逐步加大Vi的幅度, 使输出信号出现失真(注意不要过份失真)记录失真波形幅度。

(2)将电路闭环, 观察输出情况, 并适当增加Vi幅度, 使输出幅度接近开环时失真波形幅度。

若RF=3K不变, 但RF接入1V1的基极。

3.测放大电路频率特性表4.2f H(Hz) f L(Hz)开环140HZ 1.2KHZ闭环 2.88MHZ 400HZ五、小结思考题1.分析电路的负反馈组态。

该电路是电压串联负反馈电路2.根据实验内容总结负反馈对放大电路的影响。

稳定放大倍数, 又由于该电路是电压串联负反馈电路, 可以增大输出电阻, 减小输入电阻。

同时拓宽通频带, 减小非线性失真。

负反馈放大电路实验报告3）闭环电压放大倍数为10so sf-≈=U U Au 。

（2）参考电路1）电压并联负反馈放大电路方框图如图1所示，R 模拟信号源的内阻；R f 为反馈电阻，取值为100 kΩ。

图1 电压并联负反馈放大电路方框图2）两级放大电路的参考电路如图2所示。

图中R g3选择910kΩ，R g1、R g2应大于100kΩ；C 1～C 3容量为10μF ，C e 容量为47μF 。

考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻R f ，见图2，理由详见“五 附录－2”。

图2 两级放大电路实验时也可以采用其它电路形式构成两级放大电路。

3.3k Ω（3）实验方法与步骤1）两级放大电路的调试a. 电路图：（具体参数已标明）¸b. 静态工作点的调试实验方法：用数字万用表进行测量相应的静态工作点，基本的直流电路原理。

第一级电路：调整电阻参数， 4.2sR k≈Ω，使得静态工作点满足：I DQ约为2mA，U GDQ < - 4V。

记录并计算电路参数及静态工作点的相关数据（I DQ，U GSQ，U A，U S、U GDQ）。

实验中，静态工作点调整，实际4sR k=Ω第二级电路：通过调节R b2，240b R k ≈Ω，使得静态工作点满足：I CQ 约为2mA ，U CEQ = 2～3V 。

记录电路参数及静态工作点的相关数据（I CQ ，U CEQ ）。

实验中，静态工作点调整，实际241b R k =Ωc. 动态参数的调试输入正弦信号U s ，幅度为10mV ，频率为10kHz ，测量并记录电路的电压放大倍数so11U U A u =、so U U Au=、输入电阻R i 和输出电阻R o 。

电压放大倍数：（直接用示波器测量输入输出电压幅值）o1UsUoU1u A输入电阻： 测试电路：¸开关闭合、打开，分别测输出电压1oV和2oV，代入表达式：2112oio oVR RV V=-输出电阻：测试电路：¸记录此时的输出：0.79V olV=1.57(1)=32.960.79o o L o V R R k V '=-⨯Ω=Ω（-1）k2）两级放大电路闭环测试在上述两级放大电路中，引入电压并联负反馈。

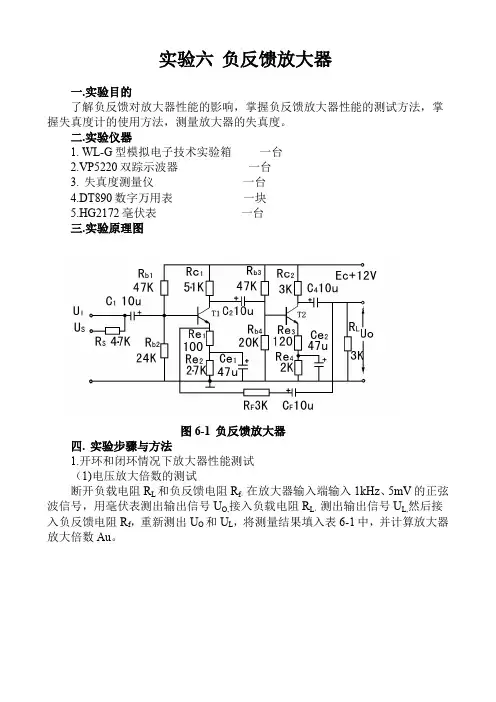

实验六负反馈放大器
一.实验目的
了解负反馈对放大器性能的影响，掌握负反馈放大器性能的测试方法，掌握失真度计的使用方法，测量放大器的失真度。

二.实验仪器
1. WL-G型模拟电子技术实验箱一台
2.VP5220双踪示波器一台
3. 失真度测量仪一台
4.DT890数字万用表一块
5.HG2172毫伏表一台
三.实验原理图
图6-1 负反馈放大器
四. 实验步骤与方法
1.开环和闭环情况下放大器性能测试
（1)电压放大倍数的测试
断开负载电阻R L和负反馈电阻R f，在放大器输入端输入1kHz、5mV的正弦波信号，用毫伏表测出输出信号U O,接入负载电阻R L，测出输出信号U L,然后接入负反馈电阻R f，重新测出U O和U L，将测量结果填入表6-1中，并计算放大器放大倍数Au。

表6-1 开环、闭环电压放大倍数
2.观察负反馈对放大器失真的改善
在开环状态下，调整放大器输入信号U i ，使输出信号出现一定的失真情况，接入负反馈电阻R f ，观察波形的改善情况。

同时使用失真度测试仪测试失真度。

3.试根据实验四，自拟出输入输出电阻的步骤。

五.实验报告要求
1. 实验名称、目的、实验仪器
2.实验原理图
3.实验数据记录
4.根据实验数据简要说明负反馈对放大器性能的改善，以及放大倍数的影响。

条件 R L (KΩ) R f U O (U L )(mV)
A U (A Uf ）
开环
∞ ∞ 3
∞ 闭环 ∞ 3 3
3。

负反馈放大器实验报告
本实验旨在通过实际操作，了解负反馈放大器的工作原理和性能特点，同时掌
握相应的实验技术和方法。

在实验中，我们使用了负反馈放大器电路，通过测量电压增益、频率响应和失调电压等参数，对负反馈放大器的性能进行了评估和分析。

首先，我们搭建了负反馈放大器电路，并根据实验要求选择了合适的电阻和电
容数值。

随后，我们进行了直流工作点的测量和调整，确保电路正常工作。

在这一过程中，我们注意到负反馈放大器相对于非负反馈放大器具有更稳定的直流工作点，能够减小器件参数的影响，提高放大器的稳定性和可靠性。

接下来，我们进行了交流性能的测试。

通过输入信号的变化，我们观察到负反
馈放大器的电压增益随着频率的增加而逐渐减小，且相位特性较为平稳。

这表明负反馈放大器能够有效地抑制频率特性的变化，提高整个放大器的频率响应。

在实验过程中，我们还测量了负反馈放大器的失调电压，并对其进行了分析。

我们发现，负反馈放大器的失调电压明显减小，这与负反馈的作用原理相吻合。

负反馈能够通过比例放大器和反馈网络的配合，抑制失调电压的产生，提高放大器的线性度和稳定性。

综合实验结果，我们得出了以下结论，负反馈放大器相对于非负反馈放大器具
有更好的直流工作点稳定性、频率响应特性和失调电压表现。

负反馈放大器在实际应用中能够有效地提高放大器的性能和可靠性，是一种重要的放大器结构。

总之，通过本次实验，我们深入理解了负反馈放大器的工作原理和性能特点，
掌握了相关的实验技术和方法。

这对我们今后的学习和科研工作具有重要的指导意义，也为我们进一步深入研究和应用负反馈放大器奠定了坚实的基础。

实验六两级阻容耦合反馈放大电路的调试一、实验目的（1）研究负反馈对放大器性能的影响；（2）掌握反馈放大器性能的测试方法。

(3) 加深对负反馈放大器工作原理的理解。

二、实验器材低频信号发生器一台、交流毫伏表一台、示波器一台、直流稳压电源一台、电路板一块、元器件若干。

三、预习要求（1）认真阅读实验内容要求，复习负反馈电路有关内容。

（2）复习负反馈对放大器有哪些影响。

（3）图6-1电路中晶体管β值为100，计算该放大器开环和闭环电压放大倍数。

四、实验原理与参考电路实验电路如图1所示。

图6-1负反馈放大电路放大电路中引入负反馈后的放大倍数称为闭环放大倍数A，而不存在负反馈的放f大电路（又称基本放大电路）的放大倍数称为开环放大倍数A，反馈网络的反馈系数为F，这三者之间的关系为负反馈对放大电路的性能的影响主要体现在输入电阻，输出电阻，频带非线性失真，稳定性这几个方面，而对性能的改善程度是用反馈深度来决定的，本实验电路的反馈深度为（1+AF），它的数值取决于反馈网络的元件参数和基本放大电路的放大倍数。

在阻容耦合放大器中，因有电抗元件存在，电压放大倍数将随信号频率而变，在高低频段放大倍数均会随着频率的变化而有所下级，在低频段，下限截止频率由耦合电容和发射极旁路电容决定，在高频段，上限截止频率由极间电容效应决定，通频带BW =fH－fL，引入负反馈后，可使放大器的通频带得到扩展。

五、实验内容与步骤1. 调整电路的工作状态1将输入信号（频率为1khz）介入放大器的Ui输入端，反复调节输入信号和俩及放大器基极的片基上的偏置电阻，用示波器观察输出波形，使其不失真，达到最佳工作点（Uce工作范围很宽，UCE约为4——5V）．并保持不变。

2．测量两极负反馈对放大器性能指标⑴图1电路开环，逐渐增大Vi幅度，使输出信号出现失真3．测量放大器的通频带⑴将电路先开环，选择Vi 适当幅度（频率为1KHZ）使输出信号在示波器上有满幅正弦波显示。

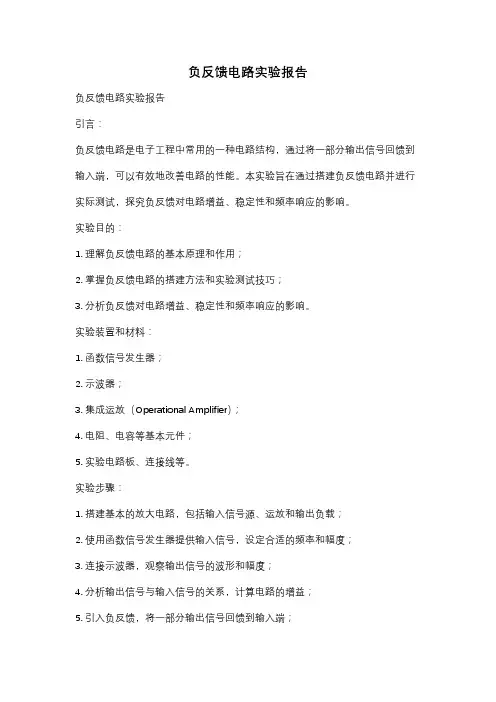

负反馈电路实验报告负反馈电路实验报告引言：负反馈电路是电子工程中常用的一种电路结构，通过将一部分输出信号回馈到输入端，可以有效地改善电路的性能。

本实验旨在通过搭建负反馈电路并进行实际测试，探究负反馈对电路增益、稳定性和频率响应的影响。

实验目的：1. 理解负反馈电路的基本原理和作用；2. 掌握负反馈电路的搭建方法和实验测试技巧；3. 分析负反馈对电路增益、稳定性和频率响应的影响。

实验装置和材料：1. 函数信号发生器；2. 示波器；3. 集成运放（Operational Amplifier）；4. 电阻、电容等基本元件；5. 实验电路板、连接线等。

实验步骤：1. 搭建基本的放大电路，包括输入信号源、运放和输出负载；2. 使用函数信号发生器提供输入信号，设定合适的频率和幅度；3. 连接示波器，观察输出信号的波形和幅度；4. 分析输出信号与输入信号的关系，计算电路的增益；5. 引入负反馈，将一部分输出信号回馈到输入端；6. 观察并记录负反馈对电路增益的影响；7. 测量电路的稳定性，包括输入和输出的偏移、漂移等；8. 调整负反馈电路的参数，如反馈电阻、电容等，观察稳定性的变化；9. 测试负反馈对电路的频率响应的影响，包括截止频率、增益的变化等；10. 结束实验，拆除电路，整理实验数据和记录。

实验结果与分析：通过实验我们得到了一系列数据，包括不同条件下的电路增益、稳定性和频率响应等。

根据实验数据，我们可以得出以下结论：1. 负反馈可以降低电路的增益。

通过改变反馈电阻的大小，可以调节负反馈的程度，从而影响电路的增益。

当反馈电阻增大时，电路的增益减小，反之亦然。

这种调节增益的能力使得负反馈电路在实际应用中非常有用。

2. 负反馈可以提高电路的稳定性。

通过将一部分输出信号回馈到输入端，负反馈可以抑制电路的非线性失真和漂移。

实验中我们观察到，在引入负反馈后，电路的输出更加稳定，不受温度、供电电压等因素的影响。

3. 负反馈对电路的频率响应有一定的影响。
