实验3负反馈放大器

负反馈放大电路实验报告一、实验目的。

本实验旨在通过搭建和测试负反馈放大电路，加深对负反馈原理的理解，掌握负反馈放大电路的基本特性和工作原理。

二、实验原理。

负反馈放大电路是在放大器的输出端和输入端之间加入反馈电路，使得输出信号的一部分反馈到输入端，从而抑制放大器的增益，降低失真，提高稳定性和线性度。

三、实验器材。

1. 信号发生器。

2. 示波器。

3. 电阻、电容。

4. 电压表。

5. 万用表。

6. 负反馈放大电路实验箱。

四、实验步骤。

1. 按照实验箱上的示意图连接负反馈放大电路。

2. 调节信号发生器的频率和幅度，观察输出端的波形变化，并用示波器观察输入输出波形的相位差。

3. 测量输入端和输出端的电压、电流，计算增益和带宽。

4. 调节反馈电路的参数，观察输出波形的变化。

五、实验结果与分析。

通过实验我们观察到，在负反馈放大电路中，输出波形的失真明显降低，相位差减小，增益稳定性提高。

当调节反馈电路的参数时，输出波形的变化也相对灵活，这说明负反馈放大电路具有较好的调节性能。

六、实验结论。

负反馈放大电路可以有效地降低失真，提高稳定性和线性度，是一种常用的放大电路结构。

掌握负反馈放大电路的基本特性和工作原理，对于电子工程技术人员来说具有重要的意义。

七、实验总结。

通过本次实验，我们深入了解了负反馈放大电路的工作原理和特性，并通过实际操作加深了对其的理解。

在今后的学习和工作中，我们将更加熟练地运用负反馈放大电路，为电子技术的发展贡献自己的力量。

八、参考文献。

1. 《电子技术基础》，XXX，XXX出版社，200X年。

2. 《电子电路设计与仿真》，XXX，XXX出版社，200X年。

以上为负反馈放大电路实验报告的内容，希望对大家有所帮助。

负反馈放大电路实验总结
在本次实验中，我们研究了负反馈放大电路的原理和性能。

负反馈放大电路是一种常见的电路拓扑结构，可用于增强放大器的线性度、稳定性和频率响应。

我们配置了一个基本的负反馈放大电路，包括一个放大器和一个反馈网络。

实验中使用了运放作为放大器，并选择合适的电阻和电容构成反馈网络。

通过调整反馈电路中的元件值，我们能够调节放大器的增益和频率响应。

我们测量了该负反馈放大电路的增益特性。

通过输入不同幅值和频率的信号，并测量输出信号的幅度，我们可得到放大器的频率响应曲线。

实验结果显示：负反馈放大电路可以改善放大器的频率响应，使其在更广泛的频率范围内保持较为稳定的增益。

我们还研究了负反馈对放大器的失真和稳定性的影响。

实验中使用了不同的反馈方式，如电压串联反馈和电流并联反馈，并对比其对放大器性能的影响。

实验结果表明，负反馈可以有效地减小放大器的非线性失真，提高整体的线性度和稳定性。

本次实验通过搭建负反馈放大电路，并对其性能进行测量和分析，探讨了负反馈对放大器性能的影响。

我们深入了解了负反馈放大电路的工作原理和应用场景，以及如何通过调整反馈网络来改善放大器的性能。

这为我们进一步研究和设计放大器电路提供了基础和启示。

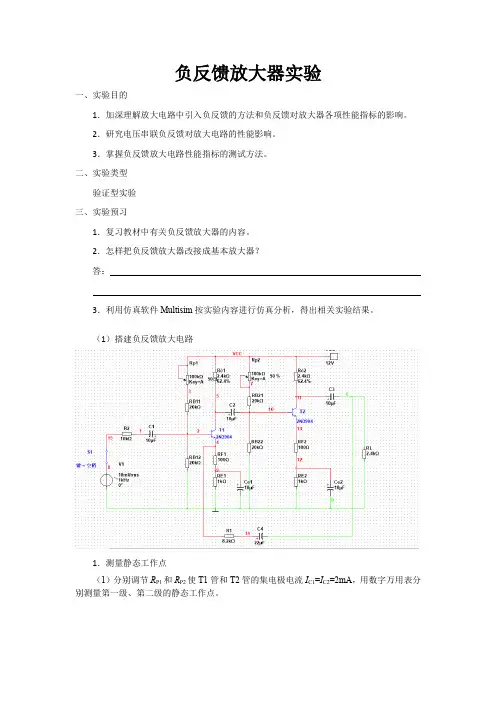

负反馈放大器实验一、实验目的1．加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。

2．研究电压串联负反馈对放大电路的性能影响。

3．掌握负反馈放大电路性能指标的测试方法。

二、实验类型验证型实验三、实验预习1．复习教材中有关负反馈放大器的内容。

2．怎样把负反馈放大器改接成基本放大器？答：3．利用仿真软件Multisim按实验内容进行仿真分析，得出相关实验结果。

（1）搭建负反馈放大电路1．测量静态工作点（1）分别调节R P1和R P2使T1管和T2管的集电极电流I C1=I C2=2mA，用数字万用表分别测量第一级、第二级的静态工作点。

（2）将仿真结果填入表格2．测试基本放大器的各项性能指标（1）将反馈放大器改接为基本放大器。

（2）测量中频电压放大倍数A u，输入电阻R i和输出电阻R o。

A= 。

由图可知，uR= 。

由图可知，输入电阻iR= 。

由图可知，输出电阻o（3）测量通频带由图可知。

其△f(kHz) = 。

3．测试负反馈放大器的各项性能指标将实验电路恢复负反馈放大电路，注意此时输入信号的幅度由5mV增加到10mV。

A= 。

由图可知，u fR= 。

由图可知，输入电阻i fR= 。

由图可知，输出电阻o f由图可知。

其△f f (kHz) = 。

4. 将实验结果填入表格。

四、实验原理负反馈在电子电路中有着非常广泛的应用，虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态指标，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。

因此，几乎所有的实用放大器都带有负反馈。

负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。

本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。

图4.13为带有负反馈的两级阻容耦合放大电路，在电路中通过R f 把输出电压u o 引回到输入端，加在晶体管T 1的发射极上，在发射极电阻R F1上形成反馈电压u f 。

模电负反馈放大电路实验报告模拟电子技术作为电子学的重要分支，对于电子工程师的培养具有重要意义。

在模拟电子技术中，负反馈放大电路是一种常见且重要的电路。

本文将对负反馈放大电路进行实验报告，探讨其原理、实验过程以及实验结果。

一、实验目的负反馈放大电路是一种通过在放大器输出端与输入端之间引入负反馈电压，以改善放大器性能的电路。

本次实验的目的是通过搭建负反馈放大电路，了解其工作原理以及对电路性能的影响。

二、实验原理负反馈放大电路是通过将放大器输出信号与输入信号进行比较，并将差异信号进行反馈，从而抑制放大器的非线性失真、增加电路的稳定性和线性度。

在负反馈放大电路中，反馈网络的作用是将一部分输出信号引入到输入端，与输入信号相比较，产生差异信号进行反馈。

三、实验材料本次实验所需材料包括：运放、电阻、电容、示波器等。

四、实验步骤1. 按照实验电路图搭建负反馈放大电路，确保电路连接正确。

2. 将输入信号接入到放大器的非反相输入端，输出信号接入到示波器进行观测。

3. 调节电源电压，使其达到所需的工作电压。

4. 输入不同的信号幅值，观察输出信号的变化。

5. 测量输入信号幅值与输出信号幅值之间的关系，记录实验数据。

五、实验结果与分析通过实验观察和数据记录，我们可以得到输入信号幅值与输出信号幅值之间的关系曲线。

在负反馈放大电路中，输入信号经过放大后，输出信号的幅值相对于输入信号进行了衰减。

这是因为负反馈电路引入的反馈信号与输入信号相位相反，通过相位差的叠加，使得输出信号的幅值减小。

在实验中，我们还可以观察到负反馈放大电路对输入信号波形的改变。

通过引入反馈信号，负反馈放大电路可以抑制放大器的非线性失真，使得输出信号更加接近输入信号的波形。

这对于一些对波形要求较高的应用场景非常重要。

六、实验总结通过本次实验，我们对负反馈放大电路的原理、实验过程以及实验结果有了更深入的了解。

负反馈放大电路作为一种常见的电路结构，在电子工程中具有广泛的应用。

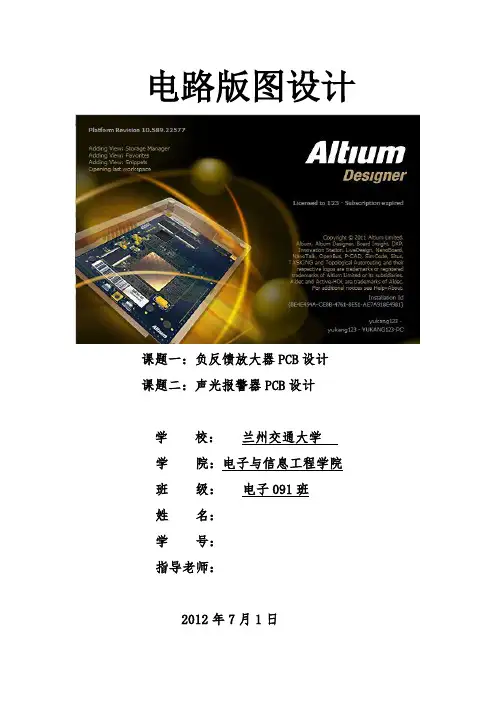

电路版图设计课题一：负反馈放大器PCB设计课题二：声光报警器PCB设计学校：兰州交通大学学院：电子与信息工程学院班级：电子091班姓名：学号：指导老师：2012年7月1日绪论Altium Designer是将所有设计工具集成于一身的板级设计系统，电子设计者从最初的项目模块规划到最终形成生产数据都可以按照自己的设计方式实现。

Altium Designer运行在优化的设计平台上，并且具备当今所有先进的设计特点，能够处理各种复杂的PCB设计过程。

通过设计原理图、PCB绘制编辑、拓扑自动布线、信号完整性分析和设计输出等技术的融合，Altium Designer提供了全面的设计解决方案。

Altium Designer的强大功能大大提高了电路板设计、制作的效率，它的“方便、易学、实用、快速”的特点，以及其友好的Windows 风格界面，使其成为广大电子线路设计者首选的计算机辅助电路板设计软件。

ＰＣＢ：印制电路板，又称印刷电路板，是电子元器件电气连接的提供者，印刷电路板，简称印制板，英文简称PCB，绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。

由于这种板是采用电子印刷术制作的，故被称为“印刷电路板”。

课题一：负反馈放大器PCB设计（必做）一．实习目的熟悉AltiumDesigner软件的使用方法和操作技巧；了解PCB印刷电路板的设计流程，掌握PCB设计的一般设计方法；锻炼理论与实践相结合的能力；提高实际动手操作能力；学习团队合作，相互学习的方法。

本次实习，目的在于让我们更加了解设计工具软件，为我们提供一个怎样建立一张原理图、从PCB更新设计信息以及产生生产输出文件的预览。

要求我们能够对AltiumDesigner有初步的了解，诸如发展史等；学会利用AltiumDesigner绘制一些基本的电路图；能够根据原理图画出PCB板。

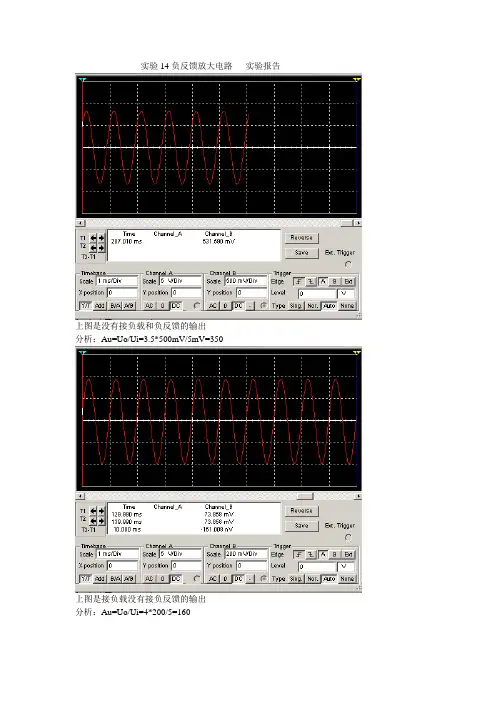

实验14负反馈放大电路实验报告
上图是没有接负载和负反馈的输出
分析：Au=Uo/Ui=3.5*500mV/5mV=350
上图是接负载没有接负反馈的输出
分析：Au=Uo/Ui=4*200/5=160
上图是接负载接负反馈的输出
分析：Au=Uo/Ui=3*50/5=30
s上图是没有接负载接负反馈的输出
分析：Au=Uo/Ui=3.5*50/5=35
有上述数据可得：没有接负载和负反馈的时候，增益最大，其次是有接负载没有接负反馈
的，接着是没有接负载接负反馈的，最后是接负载接负反馈的。

由此可知，接负载和接负反馈会使增益减少。

但是接上负反馈会使电路的输出电压趋向于恒定。

负反馈放大电路实验原理
负反馈放大电路是一种常用的电路配置，它可以稳定放大电路的增益，并提高电路的线性度、稳定性和带宽。

其基本原理是通过将一部分输出信号反馈到输入端，与输入信号进行比较，从而减小整个电路的总增益。

负反馈放大电路通常由一个差分放大器、反馈网络和一个输出级组成。

差分放大器将输入信号以不同的极性放大，并将放大的信号送至输出级。

反馈网络通过将输出信号的一部分反馈至输入端，与输入信号进行比较，调节输入信号的增益。

通过负反馈的作用，可以实现以下几个效果：
1. 改善电路的线性度：负反馈可以减小差分放大器的非线性畸变，使输出信号更加接近输入信号的线性特性。

2. 提高电路的稳定性：负反馈可以减小电路的增益对温度、供电电压和负载变化的敏感度，提高电路的稳定性。

3. 增大电路的带宽：负反馈可以通过减小增益来增大电路的带宽，使电路可以放大更高频率的信号。

在负反馈放大电路中，反馈网络通常采用电阻、电容、电感等元件组成。

具体的反馈方式可以分为串联反馈和并联反馈两种类型。

串联反馈将输出信号与输入信号串联在一起，通过调节串联反馈网络的参数，可以实现对增益的调节；而并联反馈将输出信号与输入信号并联在一起，通过调节并联反馈网络的参
数，可以实现对输入阻抗和输出阻抗的调节。

总的来说，负反馈放大电路通过将一部分输出信号反馈至输入端，可以提高电路的线性度、稳定性和带宽，是一种常用的电路配置。

不同的反馈方式和反馈网络参数可以实现不同的功能和调节效果。

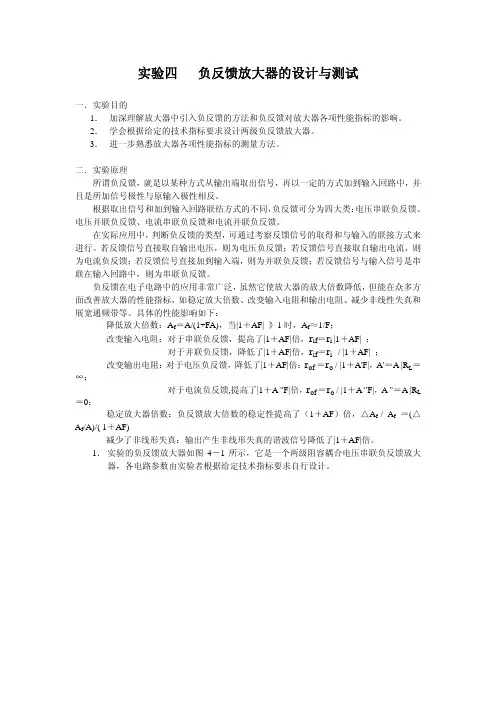

实验三　负反馈放大器电路的研究一. 实验目的1．加深理解负反馈对放大器性能的影响。

2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。

二、实验设备与器件名称数量函数信号发生器 1示波器 1万用表 1直流稳压电源 1741/LM324 2电阻若干三. 实验原理放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。

1、把输出信号的一部分或全部通过一定的方式引回到输入端的过程称为反馈。

反馈放大电路由基本放大电路和反馈网络组成，其基本关系式为Af＝A/(1+AF)。

判断一个电路有无反馈，只要看它有无反馈网络。

反馈网络指将输出回路与输入回路联系起来的电路，构成反馈网络的元件称为反馈元件。

反馈有正、负之分，可采用瞬时极性法加以判断：先假设输入信号的瞬时极性，然后顺着信号传输方向逐步推出有关量的瞬时极性，最后得到反馈信号的瞬时极性，若反馈信号为削弱净输入信号的，则为负反馈，若为加强净输入信号的，则为正反馈。

反馈还有直流反馈和交流反馈之分。

若反馈电路中参与反馈的各个电量均为直流量，则称为直流反馈，直流负反馈影响放大电路的直流性能，常用以稳定静态工作点。

若参与反馈的各个电量均为交流量，则称为交流反馈，交流负反馈用来改善放大电路的交流性能。

2、负反馈放大电路有四种基本类型：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。

反馈信号取样于输出电压的，称电压反馈，取样于电流的，则称电流反馈。

若反馈网络与信号源、基本放大电路串联连接，则称为串联反馈，其反馈信号为uf，比较式为uid=uI-uf，此时信号源内阻越小，反馈效果越好；若反馈网络与信号源、基本放大电路并联连接，则称为并联反馈，其反馈信号为if，比较式为Iid=iI-if，此时信号源内阻越大，反馈效果越好。

3、负反馈放大电路性能的改善与反馈深度（1+AF）的大小有关，其值越大，性能改善越显著。

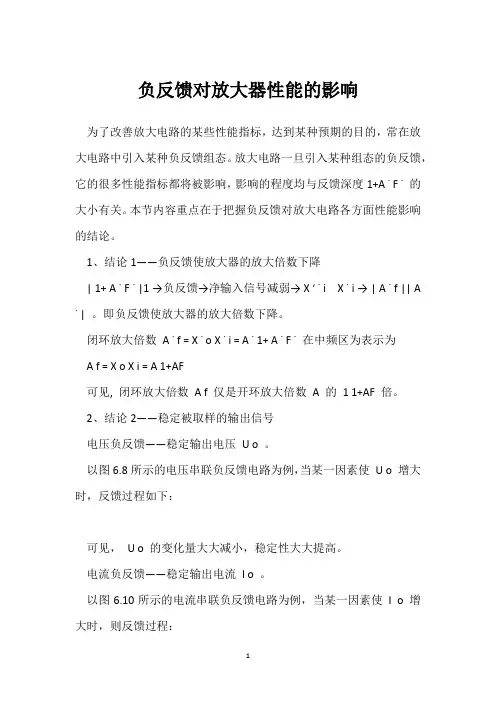

负反馈对放大器性能的影响为了改善放大电路的某些性能指标，达到某种预期的目的，常在放大电路中引入某种负反馈组态。

放大电路一旦引入某种组态的负反馈，它的很多性能指标都将被影响，影响的程度均与反馈深度1+A ˙ F ˙ 的大小有关。

本节内容重点在于把握负反馈对放大电路各方面性能影响的结论。

1、结论1——负反馈使放大器的放大倍数下降| 1+ A ˙ F ˙ |1 →负反馈→净输入信号减弱→ X ′ ˙ i X ˙ i → | A ˙ f || A ˙ | 。

即负反馈使放大器的放大倍数下降。

闭环放大倍数A ˙ f = X ˙ o X ˙ i = A ˙ 1+ A ˙ F ˙ 在中频区为表示为A f = X o X i = A 1+AF可见, 闭环放大倍数A f 仅是开环放大倍数A 的1 1+AF 倍。

2、结论2——稳定被取样的输出信号电压负反馈——稳定输出电压U o 。

以图6.8所示的电压串联负反馈电路为例，当某一因素使U o 增大时，反馈过程如下：可见，U o 的变化量大大减小，稳定性大大提高。

电流负反馈——稳定输出电流I o 。

以图6.10所示的电流串联负反馈电路为例，当某一因素使I o 增大时，则反馈过程：可见，I o 的变化量大大减小，稳定性大大提高。

3、结论3——放大倍数的稳定性提高对A f = A 1+AF 求导，整理后d A f A f = 1 1+AF dA A无论何种缘由引起放大倍数发生变化，均可以通过负反馈使放大倍数相对变化量减小，放大倍数的稳定性提高了。

4、结论4——可以展宽通频带放大电路的频率响应引起放大倍数下降，通过负反馈可以展宽通频带。

闭环放大倍数A f 是开环放大倍数A 的1 1+AF 倍，闭环放大电路的通频带B W f 是开环放大电路的通频带BW 的（1+AF ）倍。

增益带宽积不变。

设开环时放大电路在高频段的放大倍数为：A ˙ H = A ˙ m 1+j f f HA ˙ m —— 开环时中频放大倍数f H —— 开环时上限频率引入负反馈后的高频放大倍数为：A ˙ Hf = A ˙ H 1+ A ˙ H F ˙ 整理后得引入负反馈后的中频放大倍数和上限频率A ˙ mf = A ˙ m 1+ A ˙ m F ˙ f Hf =(1+ A ˙ m F ˙ ) f H 。
