YUY-7035汽车发动机智能钥匙防盗系统示教板

YUY-6055 汽车智能防盗系统示教板
一、功能简介
该设备采用汽车发动机防盗系统实物为基础，充分展示发动机防盗系统的组成结构和工作过程。

适用于学校对发动机防盗系统理论和维修实训的教学需要。

本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实可运行的汽车发动机防盗系统，充分展示汽车发动机防盗系统的组成结构。

2.可分别使用合法钥匙和非法钥匙起动设备，摇转曲轴和信号轮，合法钥匙可使发动机电控系统产生喷油
友情提示：
您只要致电：
我们可以解答防盗系统实验台,汽车智能防盗系统示教板相关疑问!
我们可以帮您推荐符合您要求的防盗系统实验台,汽车智能防盗系统示教板相关产品!。

各种汽车防盗器匹配方法汽车防盗器是为了防止汽车被盗而设计的设备。

现在市场上有多种不同类型的汽车防盗器，如传统的车辆安全警报器、智能密钥防盗器、车辆定位追踪器等等。

这些防盗器都有各自的匹配方法，下面将介绍一些常见的汽车防盗器匹配方法。

1.传统的车辆安全警报器匹配方法：传统车辆安全警报器通常由警报器主机、遥控器和传感器组成。

匹配方法如下：-首先，将警报器主机安装在汽车适当的位置，比如车辆中控台或者车顶。

-然后，找到遥控器上的学习键，按下学习键，然后再按下遥控器上的开锁键、上锁键等按键，此时遥控器和主机建立了信号匹配。

-最后，将传感器安装在汽车的车门、引擎盖等易受攻击的部位，这样当有人非法破坏车辆时，传感器会感知到并触发警报器主机的报警。

2.智能密钥防盗器匹配方法：智能密钥防盗器是一种新型的汽车防盗器，它通过智能化的方式保护汽车安全。

匹配方法如下：-首先，通过特定的连接方式将智能密钥防盗器连接到汽车的电路系统上。

-然后，根据智能密钥防盗器的使用说明，按照指示进行一系列的操作，比如设置密码、配置防盗参数等。

-最后，将汽车的钥匙插入智能密钥防盗器中，此时智能密钥防盗器会对钥匙进行识别和匹配，只有匹配成功才能启动汽车。

3.车辆定位追踪器匹配方法：车辆定位追踪器是一种通过全球定位系统（GPS）追踪汽车位置的设备，也是一种常见的汽车防盗器。

匹配方法如下：-首先，将车辆定位追踪器安装在汽车适当的位置，比如车辆底部或后备厢。

-然后，通过SIM卡将车辆定位追踪器连接到手机网络，以便实时传输车辆位置信息。

除了上述的三种常见的汽车防盗器匹配方法外，还有一些其他的汽车防盗器，如指纹识别防盗器、声纹识别防盗器等，它们的匹配方法类似于智能密钥防盗器的匹配方法，都需要进行相应的设置和配置。

至于哪种汽车防盗器最适合自己的汽车，可以根据自己的需求和预算进行选择。

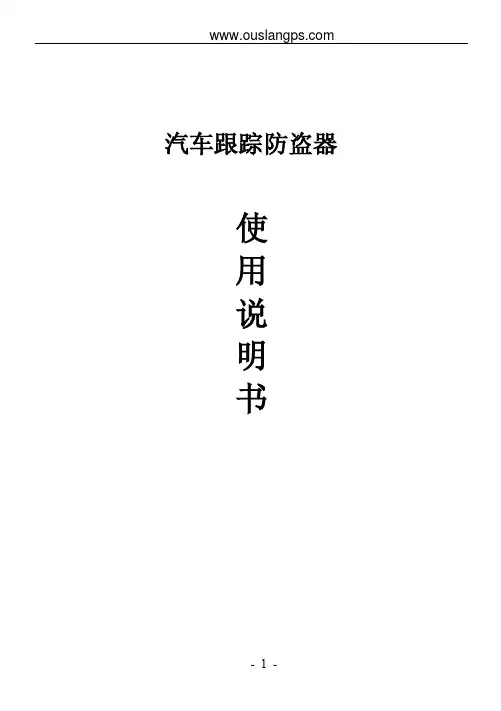

汽车跟踪防盗器使用说明书1安装说明1.1接口说明接口采用两个10Pin的双排线DATA1和DATA2，还有两个GPS天线和GSM天线接头，具体如下图所示：定义说明：SIM卡接口 PHONE为耳机接口 MIC：监听MICLED1是电源指示灯（红灯）LED2是状态指示灯 (绿灯)快速闪表示初始化，GPS和GSM工作不正常亮1秒灭1秒表示GSM工作正常亮0.1秒灭3秒表示GPS工作正常常亮表示系统工作正常。

RESET复位键1.2安装检查第一步：检查配件的完整性：主机盒、两个10Pin连接线、设防状态指示灯、振动传感器、报警喇叭、设防/解防按键、GSM天线、GPS天线、说明书等。

第二步：检查汽车遥控器本系统兼容原车的遥控器（原车自带遥控器或已经安装防盗器的遥控器），有上锁（开锁）和下锁（落锁）功能即可第三步：安装说明如果只安装成汽车跟踪系统，则只要接电源12V，ACC，地线三根线即可和GSM天线、GPS天线即可。

油路控制器要严格按照图纸进行安装，慎用些功能。

第四：购买SIM手机卡只支持GSM网络，不支持CDMA和小灵通卡，记录好SIM卡对应的号码，SIM卡要开通来电显示功能，否则不支持电话监听功能第五：GPS 天线安装必须正面朝上，平放对准天空，建议放在仪表台上面、汽车雨刮器下、汽车前杠（天线上面不能有金属遮挡），否则定不到位。

第六：油路控制接线方法注意：油路控制器分12V 和24V 两种规格，所以在安装时一定要看清油路控制器上的标识规格。

1.3 汽车设防/解防操作遥控器进行设防/解防（原车遥控器或原有防盗器的遥控器） 上锁即开锁，下锁即落锁,上锁线和下锁线均为负触发，将这两根线与汽车的相应的线接好，上锁解防，下锁设防。

遥控下锁后先进行检测，5秒钟内ACC 不关闭，则不进入设防状态。

ACC 已关闭，再检测门是否关好，如果15秒内门没关上，则喇叭长鸣、车灯闪烁，提示用户关好车门。

如果车门和发动机关闭，设防成功，喇叭响一声、方向灯闪一次。

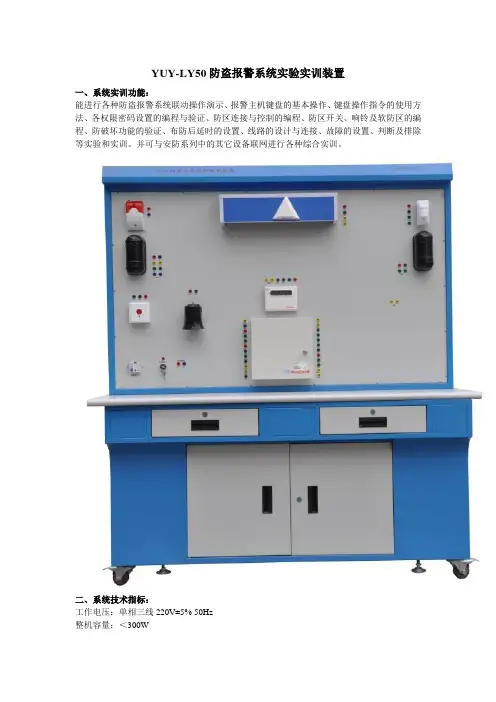

YUY-LY50防盗报警系统实验实训装置
一、系统实训功能：
能进行各种防盗报警系统联动操作演示、报警主机键盘的基本操作、键盘操作指令的使用方法、各权限密码设置的编程与验证、防区连接与控制的编程、防区开关、响铃及软防区的编程、防破坏功能的验证、布防后延时的设置、线路的设计与连接、故障的设置、判断及排除等实验和实训。

并可与安防系列中的其它设备联网进行各种综合实训。

二、系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
三、实训项目
实训项目一：防盗报警主机安装操作
实训项目二：防盗报警主机设置操作
实训项目三：编程键盘管理操作
实训项目四：编程键盘设置操作
实训项目五：各设备间接线操作
实训项目六：各相关参数设置实训项目
实训项目七：线路故障的判断与处理
实训项目八：设备故障的判断与处理
实训项目九：设计并安装一个简易应用系统。

比亚迪S6智能钥匙系统维修手册（可编辑）比亚迪S6智能钥匙系统维修手册智能钥匙系统 S6 乘用车维修手册智能钥匙系统组件位置系统框图系统概述诊断流程故障症状表终端诊断全面诊断流程智能钥匙系统 S6 乘用车维修手册组件位置智能钥匙系统 S6 乘用车维修手册系统框图智能钥匙系统 S6 乘用车维修手册智能钥匙系统概述除了传统的机械钥匙及电子钥匙控制门锁,本车还增加了智能钥匙系统,驾驶员不需要对汽车钥匙作任何操作, 如按钮动作等, 便可执行开门, 转向轴锁解锁, 启动发动机等动作,只要驾驶员随身携带智能钥匙。

整套系统通过 I-Key ECU 控制,当 I-Key ECU 探测到钥匙在某个探测区域范围内, 对钥匙进行探测与验证, 并发送运行的信号给相关执行动作的 ECU ,完成整套系统工作。

探测系统是由 5 个探测天线(车内 3 个,车外 2 个)和 1 个高频接收器组成,探测车内有效范围及车外一定的范围。

提示:不要将钥匙放在高温区域。

不要用硬物击打或摔钥匙。

将钥匙远离磁场区。

当门上锁并进入防盗状态后如果不使用车,将钥匙远离车辆, 因为车辆自动寻卡通讯会消耗蓄电池的电量。

智能钥匙系统 S6 乘用车维修手册注意:以下情况下,智能钥匙系统可能失效钥匙蓄电池电量不足。

检测系统附近有很强的磁场或电场如 TV 信号塔等。

钥匙被金属物体屏蔽。

钥匙与手机放在一起。

附近另外一辆车同时也在进行智能钥匙系统工作。

钥匙即使在探测范围内, 但不能寻到钥匙, 将钥匙靠近磁卡天线位置。

智能钥匙系统 S6 乘用车维修手册诊断流程提示: 第 4 步用诊断仪分析1 把车开进维修间NEXT2 检查蓄电池电压正常电压值:11V~14V如果电压值低于 11V ,在进行下一步之前请充电或更换蓄电池.NEXT3 参考故障诊断表结果跳到结果在症状诊断表中 A 结果不在诊断表中 BA 跳到第 5 步B4 全面分析系统NEXT5 调整,维修或更换NEXT6 确认测试NEXT7 结束智能钥匙系统 S6 乘用车维修手册故障症状表故障症状可能发生部位 1 高频接收器2 I-Key ECU 电子钥匙及卡式钥匙不能进行开锁解锁动作3 BCM4 线束1 I-Key ECU仅微动开关不能开锁解锁动2 车外探测天线及微动开关总成作4 线束1 钥匙2 启动按钮2 I-Key ECU无法上电3 转向轴锁4 BCM5 线束故障诊断码:DTC 含义故障范围B2270-00 智能钥匙系统控制器故障 I-Key 系统控制器 B2271-00 钥匙高频接收器故障高频接收器,线束,I-Key 系统控制器 B2272-00 左前门把手探测天线通讯故障左前门把手探测天线、线束、I-Key系统控制器B2273-00 左前门把手微动开关常闭故障微动开关,线束,I-Key 系统控制器B2274-00 右前门把手探测天线通讯故障右前门把手探测天线、线束、I-Key ECUB2275-00 右前门把手微动开关常闭故障微动开关 B2277-00 车内探测天线通讯故障探测天线、线束、I-Key ECUB2278-00 钥匙 ID 不匹配钥匙、I-Key 系统控制器 B2279-00启动按钮故障启动按钮、线束B227B-00 转向轴锁密码不匹配转向轴锁、系统控制器智能钥匙系统 S6 乘用车维修手册终端诊断1检查 I-Key ECU(a )拔下 I-Key ECU K36 ,K35 连接器。

YUY-6049 汽车中控门锁及防盗系统示教板一、产品要求该汽车中控门锁及防盗系统示教板采用汽车中控门锁及防盗系统实物为基础，充分展示汽车中控门锁及防盗系统的组成结构和工作过程。

适用于学校对汽车中控门锁及防盗系统理论和维修实训的教学需要。

本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点1.设备采用汽车原装中控门锁及防盗系统实物为基础，充分展示汽车中控门锁及防盗系统的组成结构和工作过程。

2.操纵钥匙开关或门锁开关，四个车门的门锁同时关闭或开启；关闭点火钥匙，设定进入防盗状态后触发防盗，防盗喇叭鸣响、灯光闪烁、起动马达线路切断等防盗功能起作用。

真实演示汽车中控门锁及防盗系统的工作过程。

3.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车中控门锁及防盗系统的工作原理。

4.示教板面板上安装有检测端子，可直接在面板上检测汽车中控门锁及防盗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。

5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。

6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

三、技术规格外形尺寸（约）：1240×600×1700mm(长×宽×高)外接电源：交流220V±10% 50Hz工作电压：直流12V工作温度：-40℃～+50℃颜色：7032钢管：40*40*3mm机柜：1.5mm冷板冲压成形，背面设置维修门；移动脚轮：100*60mm三、基本配置友情提示：您只要致电：我们可以解答汽车中控门锁及防盗系统示教板相关疑问!我们可以帮您推荐符合您要求的汽车中控门锁及防盗系统示教板相关产品!。

汽车防盗报警系统产品型号荣光S老荣光合21汽车防盗遥控中控使用产品前请阅读使用手册。

弹匙按键设定键静音键解除键技术参数工作温度:-40℃ ~+85℃工作电压: DC9-16V 静态电流: ≤15mA喇叭声级: 85-125dB 遥控距离: ≥50m 工作频率: 433.92MHz按设定键锁门，并进入声光防盗警戒状态按静音键锁门，并进入静音防盗警戒状态按开锁键车门开锁,并解除防盗警戒状态按住学习键, LED长亮,进入遥控器学码状态；按遥控器上的任何按键, LED闪烁,表示该遥控器已成功学码；重复B步骤直至其它匹配的遥控器学码完毕, LED灯自动熄灭, 退出遥控器学码状态。

本系统可以学习两个匹配的遥控器。

短按一下静音设防键，振动触发后报警喇叭不叫，方向灯闪。

如果有边门，ACC，脚刹触发则喇叭报警。

设置进入警戒状态后，系统会监控边门、点火开关(ACC)、脚刹、振动传感器等。

设置系统进入警戒状态操作如下：熄火停车拔下车锁匙，车门关好后，短按一下遥控器“ ”(设定)键：车门上锁，喇叭叫一声，方向灯闪一下;在设置警戒过程中，喇叭提示以下情况：①主机喇叭和原车喇叭响一声： 表示正常设置;②设置完成5秒后，喇叭响三下，方向灯同步闪三下：表示边门没有关好;③30秒后边门仍没有关好喇叭报警。

设防5秒后LED灯每2S闪烁2次，表示系统进入警戒状态并开始监控外部信号。

开车15秒后踩脚刹, 边门自动上锁；其间若车主开关边门，15秒后踩脚刹，边门自动上锁;当停车熄火时(0.5S后),车门自动开锁;在行驶中,按“ ”（设定）键上锁，按“ ”（解除）键开锁。

如果不慎遗失遥控器或遥控器失灵（没电）而无法操作车辆，可通过车匙解除防盗器，具体操作如下：打开边门后在5秒内踩住脚刹，踩住脚刹后又在5秒内开始开关ACC,连续开关ACC10次再等2秒钟解除防盗，（注意开和关ACC时，要求一次周期小于2秒），之后喇叭停止鸣叫，方向灯停止闪，熄火线恢复正常。

目录第一部分汽车防盗器基础知识.........................错误！未定义书签。

第一章什么是汽车防盗器.. (4)第二章汽车防盗器配线及判断方法 (13)第三章各种控制线触发及判断方法 (15)第二部分 (19)各车型防盗器线色、触发方法参考大全 (19)第一章 (20)大众系列车型防盗器接线大全 (20)第二章 ............................................错误！未定义书签。

丰田系列车型防盗器接线大全 ...........................错误！未定义书签。

第三章 ............................................错误！未定义书签。

上海通用系列车型防盗器接线大全........................错误！未定义书签。

第四章 ............................................错误！未定义书签。

日产系列车型防盗器接线大全 ...........................错误！未定义书签。

第五章 ............................................错误！未定义书签。

雪铁龙系列车型防盗器接线大全..........................错误！未定义书签。

第六章 ............................................错误！未定义书签。

本田系列车型防盗器接线大全 ...........................错误！未定义书签。

第七章 ............................................错误！未定义书签。

现代系列车型防盗器接线大全 ...........................错误！未定义书签。

第八章 ............................................错误！未定义书签。

天安智能识别防盗系统安装教程
一、安装教程：
1、在安装前确认原车是否有中控锁。

2、确定安装位置。

3、查线、接线、线路布置。

4、安装系统主机。

5、对系统主机的电话操作进行设置，进行测试。

二、防盗系统的解锁方法是：
1、打开发动机罩子寻找报警器。

2、拔掉防盗器的中央接线器把电源输入线即可。

汽车防盗系统是采用车门锁控制系统元件和某些其他元件，当有人企图不用钥匙强行进入汽车或打开发动机罩或行李箱时，或当蓄电池被拆下又重新连接时，防盗系统会使喇叭发声，并闪烁前灯和尾灯约1分钟作为报警。

新宝来更换仪表、发动机电控单元及全车锁图解新宝来全系车型配备了第四代防盗锁止系统，作为第四代防盗系统的核心组成部分的中央数据库（FAZIT），记录着所有相关控制单元的防盗信息数据，只有通过与中央数据库的在线连接，参与防盗锁止系统的控制单元和该数据库的匹配才能实现，如此相对于原宝来车的第三代防盗系统，整车的安全性得到了实质性提高。

因为集成有防盗电子控制单元组合仪表和发动机控制器都含有能和中央数据库通讯的防盗信息，这就意味着组合仪表和发动机电控单元同时损坏时，必须同时更换掉具有独立身份识别能力的点火钥匙，而且必须通过FAZIT数据库的防盗信息对组合仪表和发动机电控单元进行一致性在线匹配。

一）在线匹配前需做的准备工作：1）确认一汽-大众专用汽车诊断检测设备VAS5052A调试到良好工作状态;2)确保网线工作状态良好;3)检查经销商网络权限和IP地址有效性.4)确认所要更换的适电控单元零件号与损坏件的一致性.（发动机电控单元零件号：06A906023B；组合仪表零件号：18G920826）5）记录原仪表和发动机电控单元编码并保存记录。

6)确认所要匹配车辆电瓶的静态电压大于12.5V.7）按照新宝来维修手册更换全车锁，组合仪表和发动机电控单元。

二)选择功能引导,按提示依次确定品牌为FAW_VW，车型为新宝来，年型为2009，发动机类型为BWH1.6 SIMOS 74KW，在车辆系统或功能菜单项中选择“防盗锁止系统”，此时利用测量数据块功能读取防盗模块数据流，如图一所示。

显示防盗锁止系统使用状态为“1”(正常为6)，防盗锁止系统状态为“1”（正常值“0”），实际已配的钥匙数为0，发动机控制单元1询问为“NEIN”，再读取发动机模块数据流，显示发动机电控系统使用状态为“0”(正常为4)，说明参与防盗锁止系统的部件（如钥匙,发动机，防盗单元）之间的数据未进行解码和相互识别。

三)为确保在线匹配的顺利进行，首先进行网络系统测试。

汽车电子防盗系统的遥控钥匙编程方法一、编程前的准备工作在进行遥控钥匙编程之前，需要做好以下准备工作：1、了解车辆型号和防盗系统类型不同车型和年份的汽车可能采用不同的电子防盗系统，因此首先要明确您的车辆具体型号和所搭载的防盗系统类型。

这通常可以通过车辆的用户手册、车辆识别码（VIN）或咨询汽车制造商的客服来获取。

2、准备所需工具根据车辆的要求，可能需要特定的诊断工具，如汽车故障诊断仪、编程设备等。

同时，确保您有正确的遥控钥匙和电池。

3、车辆处于适当状态确保车辆处于停车状态，手刹拉起，关闭所有电器设备，并将点火开关置于关闭位置。

二、常见的遥控钥匙编程方法1、自编程方法有些车辆的电子防盗系统支持自编程功能。

操作步骤通常如下：（1）进入车辆内部，关闭所有车门。

（2）将钥匙插入点火开关，并快速转动点火开关至“ON”位置和“OFF”位置多次（具体次数根据车型而定）。

（3）听到车辆发出提示音或看到指示灯闪烁，表示进入编程模式。

（4）按下遥控钥匙上的解锁或锁定按钮，车辆会发出确认信号，表示编程成功。

2、使用诊断工具编程对于较为复杂的防盗系统，需要借助专业的汽车故障诊断仪进行编程。

具体步骤如下：（1）将诊断仪与车辆的诊断接口连接。

（2）打开诊断仪软件，选择相应的车型和防盗系统。

（3）按照诊断仪的提示输入车辆信息和遥控钥匙的相关数据。

（4）诊断仪会发送编程指令到车辆的电子控制单元（ECU），完成遥控钥匙的编程。

3、厂家特定的编程方法某些汽车制造商可能有其独特的遥控钥匙编程流程。

这可能涉及到特定的操作组合、密码输入或在线连接厂家服务器进行授权编程。

三、编程过程中的注意事项1、遵循正确的操作顺序严格按照上述介绍的编程方法和车辆制造商提供的操作指南进行操作，避免随意尝试可能导致的系统故障。

2、保持电池电量充足在编程过程中，确保遥控钥匙的电池电量充足，以免因电量不足而中断编程。

3、注意编程时间限制有些编程操作可能有时间限制，在规定时间内完成相应的按键操作或指令输入，否则可能需要重新开始编程。
