长城汽车发动机防盗系统
- 格式:ppt
- 大小:6.43 MB
- 文档页数:52

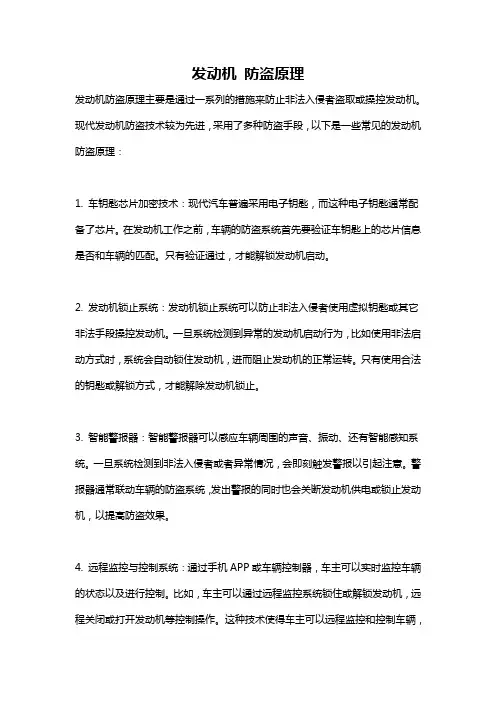

发动机防盗原理发动机防盗原理主要是通过一系列的措施来防止非法入侵者盗取或操控发动机。
现代发动机防盗技术较为先进,采用了多种防盗手段,以下是一些常见的发动机防盗原理:1. 车钥匙芯片加密技术:现代汽车普遍采用电子钥匙,而这种电子钥匙通常配备了芯片。
在发动机工作之前,车辆的防盗系统首先要验证车钥匙上的芯片信息是否和车辆的匹配。
只有验证通过,才能解锁发动机启动。
2. 发动机锁止系统:发动机锁止系统可以防止非法入侵者使用虚拟钥匙或其它非法手段操控发动机。
一旦系统检测到异常的发动机启动行为,比如使用非法启动方式时,系统会自动锁住发动机,进而阻止发动机的正常运转。
只有使用合法的钥匙或解锁方式,才能解除发动机锁止。
3. 智能警报器:智能警报器可以感应车辆周围的声音、振动、还有智能感知系统。
一旦系统检测到非法入侵者或者异常情况,会即刻触发警报以引起注意。
警报器通常联动车辆的防盗系统,发出警报的同时也会关断发动机供电或锁止发动机,以提高防盗效果。
4. 远程监控与控制系统:通过手机APP或车辆控制器,车主可以实时监控车辆的状态以及进行控制。
比如,车主可以通过远程监控系统锁住或解锁发动机,远程关闭或打开发动机等控制操作。
这种技术使得车主可以远程监控和控制车辆,提高了车辆的安全性。
5. 区域限制系统:区域限制系统是通过设定一个特定的区域范围,只有在该范围内才能启动发动机。
一旦超出该范围,发动机将被自动锁止,无法再次启动。
这种系统可以防止车辆被盗取后被带出原有区域。
6. 指纹或身份识别系统:一些高端汽车配备了指纹或身份识别系统。
这些系统通过采集车主的指纹或身份信息,并进行验证以确保真实性。
只有通过验证的指纹或身份信息才能解锁并启动发动机。
总的来说,现代汽车发动机防盗原理主要通过电子技术和智能设备的结合来实现。
这些技术和设备可以有效地防止非法入侵者盗取或操控发动机,提高车辆的安全性和防盗性能。
然而,作为使用者,我们仍然需要保持警惕,加强对车辆的安全意识,避免造成不必要的损失。

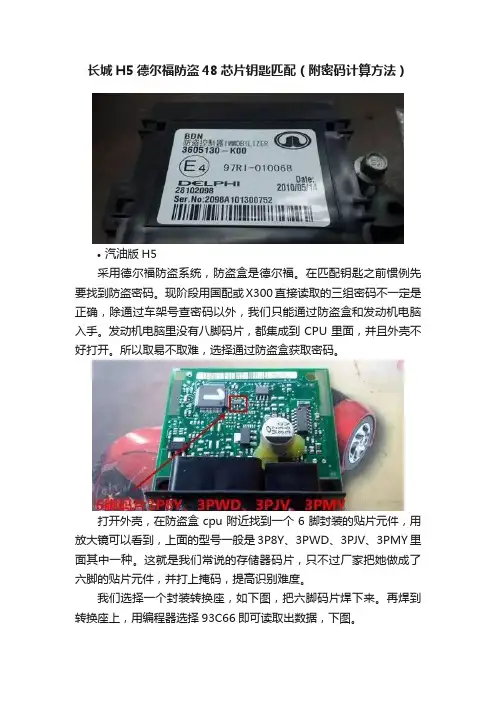

长城H5德尔福防盗48芯片钥匙匹配(附密码计算方法)•汽油版H5采用德尔福防盗系统,防盗盒是德尔福。
在匹配钥匙之前惯例先要找到防盗密码。
现阶段用国配或X300直接读取的三组密码不一定是正确,除通过车架号查密码以外,我们只能通过防盗盒和发动机电脑入手。
发动机电脑里没有八脚码片,都集成到CPU里面,并且外壳不好打开。
所以取易不取难,选择通过防盗盒获取密码。
打开外壳,在防盗盒cpu附近找到一个6脚封装的贴片元件,用放大镜可以看到,上面的型号一般是3P8Y、3PWD、3PJV、3PMY里面其中一种。
这就是我们常说的存储器码片,只不过厂家把她做成了六脚的贴片元件,并打上掩码,提高识别难度。
我们选择一个封装转换座,如下图,把六脚码片焊下来。
再焊到转换座上,用编程器选择93C66即可读取出数据,下图。
密码数据位在040行、第2、3字节显示。
数据316B,316B并不是最终使用密码,还需要经过异或得出密码45C0。
我们也可以通过密码计算器算出密码。
如下图,把040行、第2、3字节数据填入计算器,也可以得出密码45C0。
需要德尔福48芯片密码计算器的朋友可以到ECU论坛下载。
•柴油版H5可以通过发动机电脑获取密码,在电脑板上找到八脚码片95320,焊下。
用编程器读出95320数据,如下图。
密码在040、060、080行第14、15字节直接显示,如上图密码为A743。
得出密码以后,用钥匙匹配仪,按提示输入密码匹配。
技术延伸:可以这样理解,只要遇到某款车型是用普通48芯片、并且是采用以上德尔福防盗盒,我们就可以通过以上方法获取密码。
如奇瑞、长安欧若等等国产车型。
结语:对自己好一点,上天就会对你狠一点。
对自己狠一点、上天就会对你好一点。
所以我经常对自己说,不能让自己处于安逸。
假想自己在一个绝境状态,人才会发挥出自己潜在能力,把不可能的事变为可能,进步才是最大。

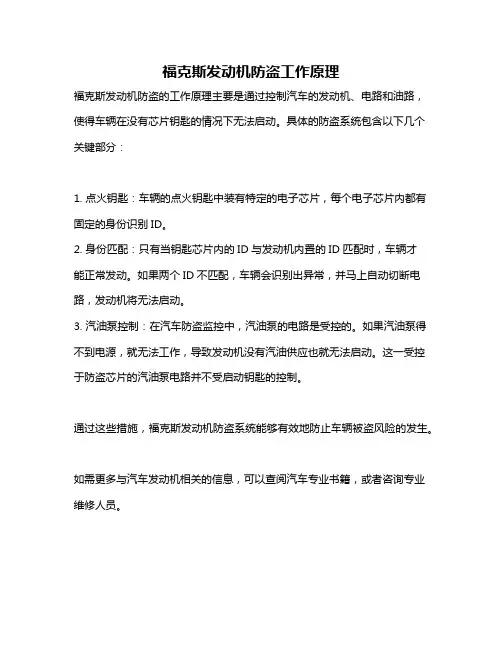

福克斯发动机防盗工作原理
福克斯发动机防盗的工作原理主要是通过控制汽车的发动机、电路和油路,使得车辆在没有芯片钥匙的情况下无法启动。
具体的防盗系统包含以下几个关键部分:
1. 点火钥匙:车辆的点火钥匙中装有特定的电子芯片,每个电子芯片内都有固定的身份识别ID。
2. 身份匹配:只有当钥匙芯片内的ID与发动机内置的ID匹配时,车辆才
能正常发动。
如果两个ID不匹配,车辆会识别出异常,并马上自动切断电路,发动机将无法启动。
3. 汽油泵控制:在汽车防盗监控中,汽油泵的电路是受控的。
如果汽油泵得不到电源,就无法工作,导致发动机没有汽油供应也就无法启动。
这一受控于防盗芯片的汽油泵电路并不受启动钥匙的控制。
通过这些措施,福克斯发动机防盗系统能够有效地防止车辆被盗风险的发生。
如需更多与汽车发动机相关的信息,可以查阅汽车专业书籍,或者咨询专业维修人员。
车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他德尔福MT20U2_EOBD系统[SMART OBDII-16]√√√√√ 1.读取冻结帧博世V50柴油发动机系统[SMART OBDII-16]√√√√√1.发动机测试2.读取冻结帧bosch-edc16柴油发动机[SMART OBDII-16]√√√ 1.元件测试2.发动机测试3.匹配德尔福MT20U系统[SMART OBDII-16]√√√√√防抱死博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式锦州锦恒安全气囊系统[SMART OBDII-16]√√√√博世安全气囊系统[SMART OBDII-16]√√√√大陆气囊[SMART OBDII-16]√√√√德尔福汽油防盗系统[SMART OBDII-16]√√√ 1.用户授权码设置2.防盗匹配功能德尔福柴油(博世2.8TC)防盗系统[SMART OBDII-16]√√√ 1.用户授权码设置2.防盗匹配功能车身控制德尔福车身控制系统[CAN BUS II ]√√√√√1.钥匙匹配2.读网络配置3.功能配置4.系统配置5.ECU刷写6.写网络配置(手动)发动机联电ME797obd发动机系统[SMART OBDII-16]√√√√√读取冻结帧防盗长城汽车专用V33.00可测车型功能一览表(注意:仅供参考)功能发动机安全气囊哈弗H3菜单测试接头车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表(注意:仅供参考)功能菜单测试接头防抱死博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊锦州锦恒安全气囊系统[SMART OBDII-16]√√√√防盗实业交通防盗系统 [SMART OBDII-16]√√√√√ 1.下线功能2.更换发动机EMS3.更换转发器4.更换防盗器德尔福MT20U2_EOBD系统[SMART OBDII-16]√√√√√ 1.读取冻结帧德尔福MT80发动机系统[SMART OBDII-16]√√√√√ 1.写VIN码2.读取冻结帧3.齿迅学习防抱死博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊锦州锦恒安全气囊系统[SMART OBDII-16]√√√√防盗德尔福汽油防盗系统[SMART OBDII-16]√√√ 1.用户授权码设置2.防盗匹配功能变速箱现代摩比斯_P4MFI_AT系统[SMART OBDII-16]√√√√√德尔福MT20U2_EOBD系统[SMART OBDII-16]√√√√√ 1.读取冻结帧博世V50柴油发动机系统[SMART OBDII-16]√√√√√1.发动机测试2.读取冻结帧VE泵电控系统CHANGCHAI CONNECTORFOR 4L88√联电欧四系统[SMART OBDII-16]√√√√√ 1.读冻结帧长城精灵、哈弗M1发动机发动机嘉誉车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表(注意:仅供参考)功能菜单测试接头4D20德尔福电控系统[CAN BUS II ]√√√√√1.读喷油嘴编码2.写喷油嘴编码3.读网络配置信息4.写网络配置信息(自动)5.写网络配置信息(手动)防抱死博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊锦州锦恒安全气囊系统[SMART OBDII-16]√√√√德尔福汽油防盗系统[SMART OBDII-16]√√√1.用户授权码设置2.防盗匹配功能德尔福柴油(博世2.8TC)防盗系统[SMART OBDII-16]√√√1.用户授权码设置2.防盗匹配功能联电ME797obd发动机系统[SMART OBDII-16]√√√√√ 1.读取冻结帧西门子发动机系统[CAN BUS II ]√√√√√1.激活防盗2.ECU刷写博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式天河ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊奥拓立夫安全气囊[SMART OBDII-16]√√√√ 1.ECU解锁防盗实业交通防盗系统 [SMART OBDII-16]√√√√√1.下线功能2.更换发动机EMS3.更换转发器4.更换防盗器风骏防盗炫丽发动机防抱死车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表(注意:仅供参考)功能菜单测试接头变速器邦奇_VT2_CVT系统[CAN BUS II ]√√√√发动机联电ME797obd发动机系统[SMART OBDII-16]√√√√√ 1.读取冻结帧博世ABS系统[SMART OBDII-16]√√√√√1.放气模式天河ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊奥拓立夫安全气囊[SMART OBDII-16]√√√√ 1.ECU解锁防盗联创防盗系统[SMART OBDII-16]√√√√ 1.售后功能变速器邦奇_VT2_CVT系统[CAN BUS II ]√√√√联电ME797obd发动机系统[SMART OBDII-16]√√√√√ 1.读取冻结帧西门子发动机系统[CAN BUS II ]√√√√√ 1.激活防盗2.ECU刷写3.读冻结帧博世ABS系统[SMART OBDII-16]√√√√√1.放气模式天河ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊奥拓立夫安全气囊[SMART OBDII-16]√√√√1.ECU解锁凌傲发动机防抱死酷熊、哈弗M2防抱死车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表(注意:仅供参考)功能菜单测试接头防盗实业交通防盗系统 [SMART OBDII-16]√√√√√ 1.下线功能2.更换发动机EMS3.更换转发器4.更换防盗器变速器邦奇_VT2_CVT系统[CAN BUS II ]√√√√电动转向豫北EPS系统[SMART OBDII-16]√√联电ME797obd发动机系统[SMART OBDII-16]√√√√√ 1.读取冻结帧西门子发动机系统[CAN BUS II ]√√√√√ 1.激活防盗2.ECU刷写博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式天河ABS系统[SMART OBDII-16]√√√√√ 1.放气模式安全气囊CH041奥托立夫气囊[SMART OBDII-16]√√√√1.写配置信息防盗实业交通防盗系统 [SMART OBDII-16]√√√√√1.下线功能2.更换发动机EMS3.更换转发器4.更换防盗器变速器邦奇_VT2_CVT系统[CAN BUS II ]√√√√腾翼C30发动机防抱死车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表(注意:仅供参考)功能菜单测试接头4D20德尔福电控系统[CAN BUS II ]√√√√√1.读喷油嘴编码2.写喷油嘴编码3.读网络配置信息4.写网络配置信息(自动)5.写网络配置信息(手动)德尔福MT20U2_EOBD系统[SMART OBDII-16]√√√√√ 1.读取冻结帧博世V50柴油发动机系统[SMART OBDII-16]√√√√√1.发动机测试2.读取冻结帧博世ABS(CAN网络)[CAN BUS II ]√√√√√1.读网络配置信息2.写网络配置信息(自动)3.写网络配置信息(手动)4.传感器标定5.排气功能博世ABS系统[SMART OBDII-16]√√√√√ 1.放气模式博世安全气囊系统(CAN网络)[CAN BUS II ]√√√1.读网络配置信息2.写网络配置信息(自动)3.写网络配置信息(手动)博世安全气囊系统[SMART OBDII-16]√√√√大陆气囊[SMART OBDII-16]√√√√安全气囊发动机防抱死车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表(注意:仅供参考)功能菜单测试接头车身控制系统(CAN网络)[CAN BUS II ]√√√√√1.读网络配置信息2.写网络配置信息(自动)3.写网络配置信息(手动)4.钥匙学习5.系统配置德尔福车身控制系统[CAN BUS II ]√√√√√1.钥匙匹配2.读网络配置3.功能配置4.系统配置5.ECU刷写6.写网络配置(手动)仪表大陆仪表系统(CAN网络)[CAN BUS II ]√√√√√1.读网络配置信息2.写网络配置信息(自动)3.写网络配置信息(手动)德尔福汽油防盗系统[SMART OBDII-16]√√√1.用户授权码设置2.防盗匹配功能德尔福柴油(博世2.8TC)防盗系统[SMART OBDII-16]√√√1.用户授权码设置2.防盗匹配功能德尔福柴油(德尔福4D20)防盗[SMART OBDII-16]√√√√1.匹配功能2.授权码设置3.输入用户授权码哈弗H5车身控制防盗车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表(注意:仅供参考)功能菜单测试接头变速器现代摩比斯_5R35_AT系统[CAN BUS II ]√√√√√TOD 博格华纳TOD系统(智能四驱)[CAN BUS II ]√√√√√1.读网络配置信息2.写网络配置信息(自动)3.写网络配置信息(手动)MM单点系统[FIAT -3]√√√√ 1.故障码测试德尔福电控单元[SMART OBDII-16]√√√√√联合电子电控单元[SMART OBDII-16]√√√ 1.故障码测试2.自适应参数调整3.ECU复位联合电子II电控单元[SMART OBDII-16]√√√√√德尔福MT20U系统[SMART OBDII-16]√√√√√4L88发动机EGR系统CHANGCHAI CONNECTORFOR 4L88√√1.标定bosch-edc16柴油发动机[SMART OBDII-16]√√√ 1.元件测试2.发动机测试3.匹配博世V50柴油发动机系统[SMART OBDII-16]√√√√√1.发动机测试2.读取冻结帧VE泵电控系统CHANGCHAI CONNECTORFOR 4L88√德尔福MT20U2_EOBD系统[SMART OBDII-16]√√√√√ 1.读取冻结帧发动机系统皮卡及老车型(赛铃、迪尔、赛酷、赛骏、赛影)车系系统子系统读故障码清故障码数据流动作测试版本信息特殊功能其他长城汽车专用V33.00可测车型功能一览表(注意:仅供参考)功能菜单测试接头CHB021[SMART OBDII-16]√√√√ 1.匹配功能厦门同致防盗系统(*):已实测;(?):在网站有操作指引()注意:元征公司保留最终解释权。
长城风骏5钥匙匹配
用户反馈长城风骏5换了全车钥匙无法启动汽车,寻求技术支持。
相信在实际维修中,不少维修技师遇到类似问题。
首先我们要了解下风骏的防盗系统:发动机防盗锁止系统是汽车点火钥匙中内装有电子芯片或者陶瓷芯片,每个芯片内都装有固定的I D只有钥匙芯片的I D与发动机I D一致时,汽车才能启动,如果不一致,汽车就会马上自动切断电路,使发动机无法启动。
随着防盗升级,很多轻卡和商用车都装上了防盗系统,大大提高车辆安全系数。
一般换了全新一套钥匙,或者钥匙增加要进行匹配,现用朗仁H6D P r o柴油车智能诊断仪匹配长城风骏5,希望在以后维修中可以帮助到维修技师。
H6D P r o柴油王配备10.1英寸高清阳光可读屏,具备专业诊断与故障维修帮助,并搭载朗仁大数据云平台,集E C U刷写、D C U刷写、E C U标定、保养灯归零、喷油嘴编码、防盗匹配、仪表修复等十大特殊功能于一身。
具体操作如下:
1、H6D P R O主菜单选择诊断。
2、选择特殊功能->选择防盗匹配,进入下一步。
3、选择长城,进入下一步。
4、长城V20.1,选择长城风骏5,进入下一步。
5、选择德尔福柴油(博世 2.8T C)防盗系统。
6、选择钥匙匹配,进入下一步。
7、输入正确的防盗密码(密码不正确会导致防盗锁死)。
8、按提示关闭点火开关。
9、选择“否”匹配当前一把钥匙,选择“是”匹配下一把钥匙(按个人需求选择)。
10、钥匙匹配完成。
11、按提示打开点火开关,防盗灯已熄灭,启动发动机正常,钥匙匹配成功。

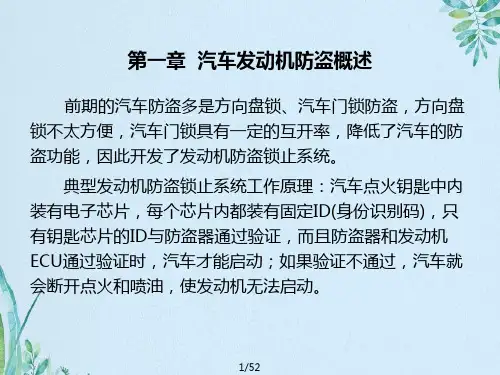

长城发动机防盗系统长城汽车发动机防盗系统gg336x280();0-742-160.jpg“ alt="长城发动机防盗系统" /技术服务一部樊崇璞GWM\PPT V2022年.2长城汽车发动机防盗系统第一章课程目录第章防盗系统介绍第二章防盗系统结构及组成第三章防盗系统原理区别第四章防盗系统匹配介绍第五章防盗系统的故障排除GWM\PPT V2022年.2长城汽车发动机防盗系统第章第一章防盗系统介绍长城汽车的发动机防盗系统目前采用的防盗系统有三个厂家,德尔福防盗系统、上海实业防盗系统以及联创防盗控制系统盗控制系统。
上海实业防盗控制GWM \PPT V2022年.2德尔福防盗控制器上海实业防盗控制器联创防盗控制器长城汽车发动机防盗系统德尔福防盗系统分德尔福汽油防盗系统、德尔福2.8TC柴油防盗系统和德尔福(博世)4D20柴油防盗系28TC柴油防盗系统和德尔福(博世)4D20柴油防盗系统。
德尔福汽油防盗系统装配的车型有哈弗、风骏、嘉誉汽油车型;德尔福2.8TC柴油防盗系统装配的车型有誉汽油车型德尔福28TC柴油防盗系统装配的车型有哈弗和风骏2.8TC柴油车型。
德尔福(博世)4D20柴油防盗系统装配的车型为哈弗4D20德尔福(博世)柴油车型。
上海实业防盗系统装配的车型有长城精灵、炫丽、哈弗M1(迷你)、凌傲、腾翼C30。
哈弗M1(迷你)凌傲腾翼C30联创防盗系统装配的车型有酷熊、哈弗M2。
GWM\PPT V2022年.2长城汽车发动机防盗系统长城汽车发动机防盗系统德尔福防上海实业防联创防盗盗系统盗系统系统德尔福汽油防盗统德尔福柴油2.8TC 防盗统德尔福(博世)4D20柴油防盗系统酷熊、哈弗哈弗、风长城精灵、哈弗M1防盗系统哈弗、风盗系统哈弗4D20德M2骏、嘉誉汽油车型(迷你)、炫丽、凌傲、腾翼C30骏2.8TC柴油车型尔福(博世)柴油系统车型GWM \PPT V2022年.2长城汽车发动机防盗系统第二章防盗系统结构及组成三种防盗系统都是由防盗线圈防盗转换器防盗控三种防盗系统都是由防盗线圈、防盗转换器、防盗控制器、发动机ECU、防盗指示灯及连接线束组成。
汽车防盗系统工作原理
汽车防盗系统的工作原理是通过多种技术和装置的组合实现的。
以下是其中一种常见的工作原理:
1. 远程控制:汽车防盗系统包括一个远程控制器和一台主机。
远程控制器可以通过无线信号与主机进行通信,控制汽车的防盗功能。
当车主离开车辆时,他可以使用遥控器将车辆锁定,启动防盗模式。
2. 车辆状态监测:主机通过安装在车辆中的传感器来监测车辆的状态。
这些传感器可以检测车辆是否被震动、是否有异响或异常振动。
当传感器检测到车辆出现异常情况时,它会向主机发出信号。
3. 报警系统:一旦主机接收到传感器信号,它将触发车辆的报警系统。
报警系统通常包括声音警报、闪光警报和车辆灯光闪烁等。
这样可以吸引周围人的注意,阻止小偷继续盗窃。
4. 引擎禁用:某些汽车防盗系统还可以禁用车辆的引擎,防止盗贼开走车辆。
当主机接收到传感器信号时,它会发送指令到车辆的引擎控制单元,以禁用引擎。
只有使用正确的解锁程序或遥控器才能解除引擎禁用。
5. GPS定位:某些高级汽车防盗系统配备了全球定位系统(GPS)技术。
如果车辆被盗,车主或执法部门可以使用GPS 定位跟踪车辆的位置,以便迅速找到被盗车辆。
这些是汽车防盗系统的一些基本工作原理。
根据不同的汽车防盗系统和品牌,可能还具备其他功能和技术。
长城腾翼C30防盗解除方法
长城腾翼C30防盗解除方法是通过以下步骤进行的:
1. 插入车钥匙并将车钥匙从“LOCK”(锁定)档位转至“ACC”(附件)档位,或者直接转至“ON”(开启)档位。
2. 将钥匙排放部件放置在油门踏板上,将车钥匙从“OFF”(关闭)档位移至“START”(启动)档位。
车辆的电气系统将启动,但是发动机不会发动。
3. 在钥匙排放部件上,找到一个按钮,并将该按钮按下并保持按下状态。
4. 同时,将车钥匙从“START”(启动)档位移至“ACC”(附件)档位。
保持按钮按下的同时,将钥匙从“ACC”档位移至“START”(启动)档位。
这一操作的目的是启动防盗解除程序。
5. 随后,将车钥匙从“START”(启动)档位转至“ACC”(附件)档位,然后再次转至“OFF”(关闭)档位。
同时,保持按钮按下的状态。
6. 松开按钮,并将车钥匙从“OFF”(关闭)档位转至“START”(启动)档位。
这将发动引擎并解除防盗。
7. 确保发动机已经成功启动后,检查仪表盘上是否有指示灯亮起或警告信息显示。
如果没有任何问题,表示防盗已经成功解除。
请注意,防盗解除方法可能会因不同车型而有所不同,因此,请参考车辆的用户手册以获得确切的操作步骤。
同时,请务必确认您对车辆拥有合法使用权,以免违反法律规定。
汽车防盗的工作原理
汽车防盗系统的工作原理如下:
1. 钥匙识别:汽车防盗系统通过与车内的电子芯片嵌入在钥匙上的射频标识符进行通信。
当车主使用正确的钥匙接近车辆时,系统会解锁车门和防盗设备。
2. 电子锁定:一旦车主进入汽车并插入钥匙,车辆的电子控制单元(ECU)会检测钥匙的合法性并验证匹配码。
如果匹配成功,系统会启用电子门锁,防止他人无权进入车辆。
3. 入侵检测:汽车防盗系统配备了各种传感器,如倾斜传感器、振动传感器和玻璃破碎传感器,用于检测任何入侵或破坏车辆的行为。
当这些传感器感知到异常或被触发时,系统会启动警报。
4. 发动机禁用:汽车防盗系统通常具有发动机禁用功能。
如果恶意入侵者尝试启动车辆而未能提供正确的钥匙或识别,系统会发送禁用信号到ECU,将发动机的点火系统关闭,防止车
辆启动。
5. 警报系统:如果入侵被侦测到,汽车防盗系统会发出警报。
这可以是声音警报、喇叭鸣响或闪烁车灯等。
同时,某些系统还会将信息发送给车主,以便及时采取行动。
总体而言,汽车防盗系统的工作原理是通过有效的身份验证、入侵检测和发动机禁用等手段,保护车辆免受盗窃和破坏。
发动机电子防盗原理
发动机电子防盗系统是一种用于防止车辆被盗的安全装置,它通过将发动机连接到车辆的电子系统中,实现对发动机的启动、运行和熄火的控制,以提高车辆的安全性。
其原理概括如下:
1. 车辆识别:发动机电子防盗系统内置了一个独特的识别码,用于识别合法的车主。
这个识别码通常是通过芯片或智能卡的形式嵌入在汽车钥匙或遥控器中。
2. 启动控制:当车主插入钥匙并启动车辆时,发动机电子防盗系统开始工作。
系统将读取钥匙内的识别码,并与车辆内部存储的合法识别码进行比对。
3. 合法启动:如果钥匙内的识别码与车辆内部的识别码匹配,发动机电子防盗系统将信号发送给发动机控制单元,允许发动机启动。
4. 非法启动阻止:如果钥匙内的识别码与车辆内部的识别码不匹配,或者钥匙被模拟或复制,发动机电子防盗系统将阻止发动机启动。
这可以通过切断汽油供应、阻止点火系统工作或通过车辆警报系统发出警报来实现。
5. 自动熄火:如果车辆已经启动并且发动机电子防盗系统检测到非法入侵尝试,系统将自动切断汽油供应并使发动机熄火,阻止盗窃者继续驱动车辆。
6. 远程控制:一些发动机电子防盗系统还配备了远程控制功能,
车主可以通过手机或其他设备远程控制发动机的启动和熄火,实现更高的操作便利性和车辆安全性。
总之,发动机电子防盗系统通过识别合法的车主和钥匙识别码的匹配,实现对发动机的启动和熄火的控制,防止非法盗窃行为的发生。
这种系统可以提高车辆的安全性,保护车主的财产安全。
卡罗拉发动机防盗原理
卡罗拉发动机防盗原理就是通过安装电子控制单元(ECU)来实现。
ECU是一个集成了微处理器的小型电脑,它与发动机各个传感器和执行器连接。
当车辆处于锁定状态时,ECU会接收到车辆钥匙上的编码信号。
这个编码信号是唯一的且与车辆的ECU编码匹配。
一旦ECU检测到编码匹配,它便会解锁发动机防盗系统。
随后,ECU会将信号发送给点火系统和油泵,使得发动机能够启动。
如果编码不匹配,ECU会阻止发动机的启动。
此外,ECU还会通过控制点火系统和油泵来保证只有合法的钥匙才能启动发动机。
这种发动机防盗原理具有较高的安全性。
由于ECU与车辆的编码密切相关,即使盗贼拥有物理上相似的钥匙,也无法启动发动机。
此外,ECU还具有加密功能,使得破解编码几乎不可能。
总的来说,卡罗拉发动机防盗原理基于ECU的编码匹配和加密功能,有效地保护了车辆免受盗贼的入侵。
长城腾翼C30防盗系统故障l例作者:李彬,张迎军,杨凯来源:《汽车电器》 2015年第7期中图分类号:U463.6 文献标识码:B 文章编号:1003-8639(2015)07-0048-01故障现象一辆长城汽车股份有限公司生产的长城腾翼C30,出厂日期为2010年8月,行驶里程10000km。
据车主描述,该车在正常行驶途中突然熄火,再次打火后发动机无着火迹象。
故障诊断首先用X431迸发动机系统读取发动机故障码为:钥匙内防盗转换器数据无效,初步断定为防盗系统故障。
长城汽车目前采用的发动机防盗系统有3个厂家:德尔福防盗系统、上海实业防盗系统以及联创防盗控制系统,腾翼C30轿车装配的是上海实业防盗系统。
长城汽车发动机防盗系统都需要经过钥匙(带防盗转换器)、防盗控制器和发动机ECU三方的加密认证,方可起动发动机。
图1为防盗系统控制原理图。
防盗系统由防盗线圈、防盗转换器、防盗控制器、发动机控制模块ECM、防盗指示灯及连接线束组成。
如图2所示。
本车能够调取故障码,那么防盗控制器与发动机控制模块ECM之间的通信是没有故障的,故障可能出现在:机械钥匙(含防盗转换器)与防盗线圈之间的通信、防盗线圈、防盗控制器。
故障检查与排除使用国匹Ⅱ进人防盗系统读密码,经验证第2组密码正确,根据以往修此车的经验:第1步删除钥匙设备提示成功;第2步匹配钥匙,匹配失败。
此车是行驶途中熄火,说明车辆本身存在问题,导致钥匙匹配失败。
此时读取防盗系统的故障码为:防盗控制器内部故障。
拆下防盗盒并分解,用眼观察无明显的进水烧蚀痕迹,再匹配几次还是失败。
但是能够进入防盗控制器读取故障码,说明防盗控制器没有问题。
那么故障可能出现在其它两处。
综合以上2点,决定对防盗线圈进行检测:用万用表测量防盗线圈阻值为无穷大(上海实业防盗线圈的标准阻值为5~30Ω),故可判定为防盗线圈故障。
于是进一步对该线圈进行拆解,发现线圈内部有一焊点虚焊(图3),焊接后装复,故障排除。
