汽车发电机接线规律

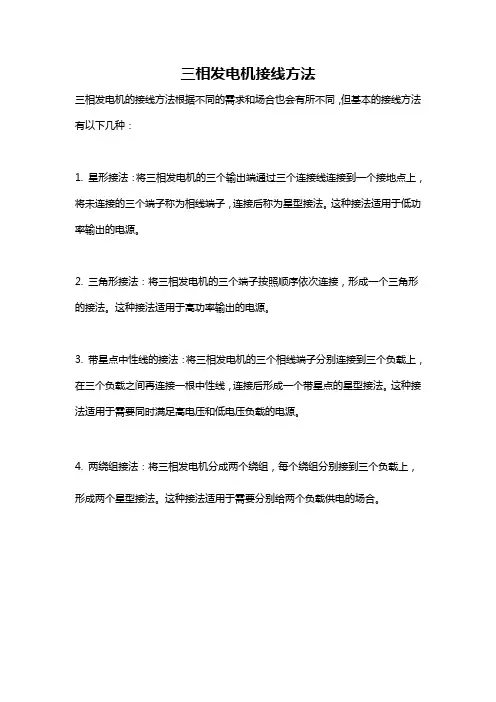

三相发电机接线方法
三相发电机的接线方法根据不同的需求和场合也会有所不同，但基本的接线方法有以下几种：
1. 星形接法：将三相发电机的三个输出端通过三个连接线连接到一个接地点上，将未连接的三个端子称为相线端子，连接后称为星型接法。

这种接法适用于低功率输出的电源。

2. 三角形接法：将三相发电机的三个端子按照顺序依次连接，形成一个三角形的接法。

这种接法适用于高功率输出的电源。

3. 带星点中性线的接法：将三相发电机的三个相线端子分别连接到三个负载上，在三个负载之间再连接一根中性线，连接后形成一个带星点的星型接法。

这种接法适用于需要同时满足高电压和低电压负载的电源。

4. 两绕组接法：将三相发电机分成两个绕组，每个绕组分别接到三个负载上，形成两个星型接法。

这种接法适用于需要分别给两个负载供电的场合。

一般汽车电路的接线规律汽车线路一般采用单线制、用电设备并联、负极搭铁、线路有颜色和编号加以区分,并以点火开关为中心将全车电路分成几条主干线,即:蓄电池火线(30号线)、附件火线(Acc线)、钥匙开关火线(15号线)。

(1)蓄电池火线(B线或30号线)从蓄电池正极引出直通熔断器盒,也有汽车的蓄电池火线接到起动机火线接线柱上,再从那里引出较细的火线。

(2)点火仪表指示灯线(IG线或15号线)点火开关在ON(工作)和ST(起动)挡才有电的电线,必须有汽车钥匙才能接通点火系统、预充磁、仪表系统、指示灯、信号系、电子控制系重要电路。

(3)专用线(Acc线或15A线)用于发动机不工作时需要接入的电器,如收放机、点烟器等。

点火开关单独设置一挡予以供电,但发动机运行时收音机等仍需接入与点火仪表指示灯等同时工作,所以点火开关触刀与触点的接触结构要作特殊设计。

(4)起动控制线(ST线或50号线)起动机主电路的控制开关(触盘)常用磁力开关来通断。

磁力开关的吸引线圈、保持线圈可以由点火开关的起动挡控制。

大功率起动机的吸引、保持线圈电流也很大(可达40~80A),容易烧蚀点火开关的“30-50”触点对,必须另设起动机继电器(如东风、解放及三菱重型车)。

装有自动变速器的轿车,为了保证空挡起动,常在50号线上串有空挡开关。

(5)搭铁线(接地线或31号线)汽车电路中,以元件和机体(车架)金属部分作为一根公共导线的接线方法称为单线制,将机体与电器相接的部位称为搭铁或接地。

搭铁点分布在汽车全身,由于不同金属相接(如铁、铜与铝、铅与铁),形成电极电位差,有些搭铁部位容易沾染泥水、油污或生锈,有些搭铁部位是很薄的钣金件,都可能引起搭铁不良,如灯不亮、仪表不起作用、喇叭不响等。

要将搭铁部位与火线接点同等重视,所以现代汽车局部采用双线制,设有专门公共搭铁接点,编绘专门搭铁线路图,堪与熔断器电路提纲图并列。

为了保证起动时减少线路接触压降,蓄电池极桩夹头、车架与发动机机体都接上大截面积的搭铁线,并将接触部位彻底除锈、去漆、拧紧。

一、汽车线路接线一般规律一般采用单线制、用电设备并联、负极搭铁、线路用颜色不同的线和编号加以区分，并以点火开关为中心分成几条主干线。

1、蓄电池正极线：从蓄电池引出直通熔断器盒，也有的从蓄电池正极线直接引到启动机正极接线柱上，再从哪里引出较细的正极线到其他电路。

2、点火、仪表、指示灯线：必须经过汽车钥匙才能接通电路。

3、专用线：不管发动机工作都需要接入的电器，如收放机点烟器等，由点火开关单独设置一挡予以供电。

4、启动控制线：启动机主电路的控制开关(触盘)常用磁力开关来通断。

其接线方式有三种形式：小功率启动机磁力开关的吸引线圈保持线圈由点火开关的启动档控制；大功率起动机的吸引保持线圈则由起动机继电器控制（如东风解放及三菱重型车）;-装有自动变速器的轿车，为了保证空档启动，常将启动控制线串接在空档开关上。

5、搭铁线：搭铁点分布在汽车全身，与不同金属相接（如铁、铜与铝、铝与铁）形成电极电位差，有些搭铁部位容易沾染泥水油污或生锈，有些搭铁部位是很薄的钣金片，都可能引起搭铁不良，如灯不亮仪表不起作用喇叭不响等。

所以，有的汽车采用双搭铁线。

二、电源系统接线规律1、发电机与蓄电池并联，蓄电池负极必须搭铁。

蓄电池正极经电流表（或直接）接法电机正极，蓄电池静止电动势常在11.5V～13.5V，发电机输出电压常限定在13.8V～15V之间（24V电系28V~30V）。

发电机工作时正常电压比蓄电池电压高0.3～3.5V，这主要是为了克服线路压降，使蓄电池充电时既能充足，由不至于过度充电。

2、国产硅整流发电机的接线柱旁均有标记或名称，“十”或“B十”为“电枢”接线柱，此接线柱应与电流表或蓄电池“十”极相连；“F”为“磁场”接线柱，它与调节器“磁场”接线柱相连；“E”为“搭铁”接线柱，应与调节器的“搭铁”接线柱相接。

3、采用外装调节器的交流发电机的磁场线圈搭铁方式由两种：一种是磁场线圈直接在发电机内部搭铁，如国产东风EQ1092 BJ2020汽车的发电机；另一种是磁场线圈不再发电机内部搭铁，而是通过调节器搭铁，如解放CA1092 汽车的交流发电机。

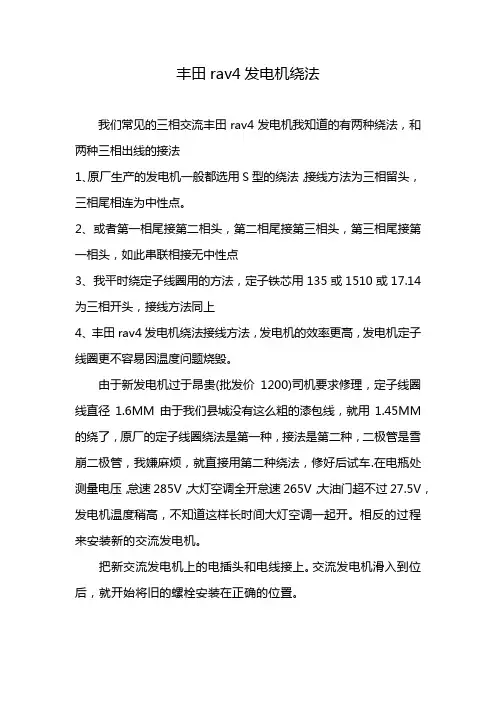

丰田rav4发电机绕法
我们常见的三相交流丰田rav4发电机我知道的有两种绕法，和两种三相出线的接法
1、原厂生产的发电机一般都选用S型的绕法，接线方法为三相留头，三相尾相连为中性点。

2、或者第一相尾接第二相头，第二相尾接第三相头，第三相尾接第一相头，如此串联相接无中性点
3、我平时绕定子线圈用的方法，定子铁芯用135或1510或17.14为三相开头，接线方法同上
4、丰田rav4发电机绕法接线方法，发电机的效率更高，发电机定子线圈更不容易因温度问题烧毁。

由于新发电机过于昂贵(批发价1200)司机要求修理，定子线圈线直径1.6MM由于我们县城没有这么粗的漆包线，就用1.45MM 的绕了，原厂的定子线圈绕法是第一种，接法是第二种，二极管是雪崩二极管，我嫌麻烦，就直接用第二种绕法，修好后试车.在电瓶处测量电压，怠速285V，大灯空调全开怠速265V，大油门超不过27.5V，发电机温度稍高，不知道这样长时间大灯空调一起开。

相反的过程来安装新的交流发电机。

把新交流发电机上的电插头和电线接上。

交流发电机滑入到位后，就开始将旧的螺栓安装在正确的位置。

将发电机滑轮放回原位并且把它固定好。

一定要检查滑轮与皮带张紧器是否对齐。

使用蛇形皮带工具来控制所需的发电机线的松紧度并将皮带滑回滑轮上，接着便可以通过皮带的张力来释放工具了。

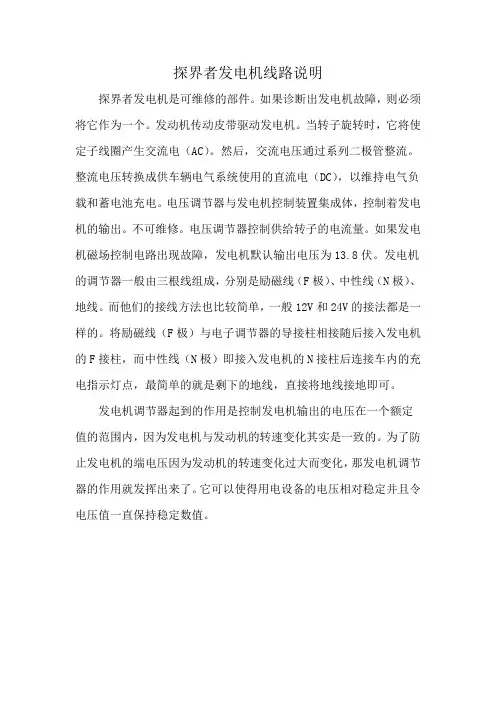

探界者发电机线路说明
探界者发电机是可维修的部件。

如果诊断出发电机故障，则必须将它作为一个。

发动机传动皮带驱动发电机。

当转子旋转时，它将使定子线圈产生交流电（AC）。

然后，交流电压通过系列二极管整流。

整流电压转换成供车辆电气系统使用的直流电（DC），以维持电气负载和蓄电池充电。

电压调节器与发电机控制装置集成体，控制着发电机的输出。

不可维修。

电压调节器控制供给转子的电流量。

如果发电机磁场控制电路出现故障，发电机默认输出电压为13.8伏。

发电机的调节器一般由三根线组成，分别是励磁线（F极）、中性线（N极）、地线。

而他们的接线方法也比较简单，一般12V和24V的接法都是一样的。

将励磁线（F极）与电子调节器的导接柱相接随后接入发电机的F接柱，而中性线（N极）即接入发电机的N接柱后连接车内的充电指示灯点，最简单的就是剩下的地线，直接将地线接地即可。

发电机调节器起到的作用是控制发电机输出的电压在一个额定值的范围内，因为发电机与发动机的转速变化其实是一致的。

为了防止发电机的端电压因为发动机的转速变化过大而变化，那发电机调节器的作用就发挥出来了。

它可以使得用电设备的电压相对稳定并且令电压值一直保持稳定数值。

发电机的接线方法
发电机的接线方法可以根据具体的电气系统和使用需求来进行不同的配置。

一般情况下，发电机的接线方法包括以下几种：
1. 单相接线：将发电机的输出端连接到单相负载电路上，适用于单相电气系统。

2. 三相接线：将发电机的输出端连接到三相负载电路上，适用于三相电气系统。

3. 并联接线：将多台发电机并联连接到负载电路上，以增加总功率输出。

4. 串联接线：将多台发电机串联连接到负载电路上，以增加输出电压。

发电机的接线方法需根据实际情况和需求进行具体规划，确保安全可靠地供电。

在进行接线时，应严格按照电气系统的设计要求和安装手册进行操作，避免因接线不当而导致损坏设备或安全事故发生。

如不熟悉操作，建议请专业电气工程师或技术人员进行操作。

别克凯越4线发电机端子说明别克凯越是一款非常受欢迎的轿车型号，它配备了4线发电机。

在本文中，我将详细介绍别克凯越4线发电机端子的说明。

这些端子包括正极端子、负极端子、外部电源接线端子和发电机控制线束。

1. 正极端子：正极端子是发电机的输出端，它连接到汽车的电池正极。

这个端子通常是红色的，并且标有“+”符号。

在安装或拆卸电池时，务必先断开正极端子以避免触碰到金属导体而引起短路。

2. 负极端子：负极端子是发电机的接地端，它连接到汽车的车身或地线。

这个端子通常是黑色的，并且标有“-”符号。

与正极端子类似，在安装或拆卸电池时，务必先断开负极端子。

3. 外部电源接线端子：外部电源接线端子用于连接额外的设备或附件，例如音响系统、灯具等。

这些设备需要稳定的电源供应，因此可以通过外部电源接线来直接从发电机获得能量。

这些接线端子通常位于发电机的侧面或底部，并且标有相应的正负极符号。

4. 发电机控制线束：发电机控制线束是一组连接发电机和车辆电气系统的线束。

它包括多个线缆和连接器，用于传输信号和控制命令。

这些线束通常包括充电指示灯、发动机控制单元（ECU）和其他相关传感器的连接。

在使用别克凯越时，了解这些4线发电机端子的说明非常重要。

以下是一些相关注意事项：1. 定期检查端子连接：由于汽车震动、温度变化等因素，端子连接可能会松动。

定期检查并确保正极和负极端子紧固可靠非常重要。

如果发现松动或腐蚀现象，应及时清洁并重新紧固。

2. 外部设备接线：如果需要连接外部设备到发电机上，务必按照正确的极性进行接线。

将正极接到正极端子上，负极接到负极端子上，并确保连接牢固可靠。

如果不确定如何正确接线，请参考汽车用户手册或咨询专业技术人员。

3. 维护和保养：发电机是汽车电气系统的重要组成部分，因此需要定期进行维护和保养。

这包括清洁端子、检查线束的完整性和连接状态，并确保电源传输正常。

如果发现任何异常情况，如腐蚀、断裂或磨损，应及时修复或更换。

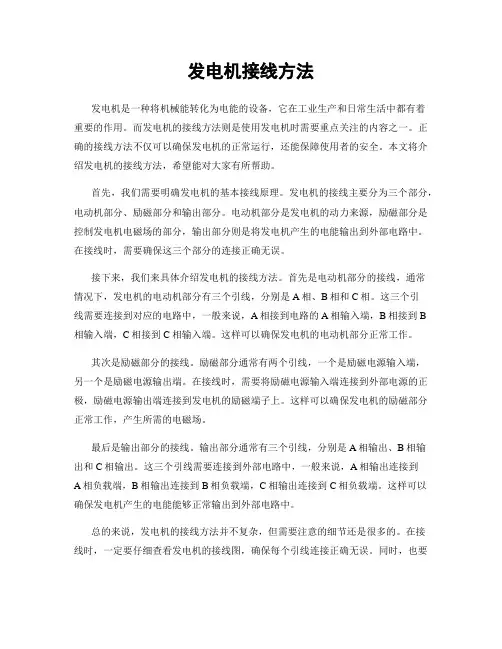

发电机接线方法发电机是一种将机械能转化为电能的设备，它在工业生产和日常生活中都有着重要的作用。

而发电机的接线方法则是使用发电机时需要重点关注的内容之一。

正确的接线方法不仅可以确保发电机的正常运行，还能保障使用者的安全。

本文将介绍发电机的接线方法，希望能对大家有所帮助。

首先，我们需要明确发电机的基本接线原理。

发电机的接线主要分为三个部分，电动机部分、励磁部分和输出部分。

电动机部分是发电机的动力来源，励磁部分是控制发电机电磁场的部分，输出部分则是将发电机产生的电能输出到外部电路中。

在接线时，需要确保这三个部分的连接正确无误。

接下来，我们来具体介绍发电机的接线方法。

首先是电动机部分的接线，通常情况下，发电机的电动机部分有三个引线，分别是A相、B相和C相。

这三个引线需要连接到对应的电路中，一般来说，A相接到电路的A相输入端，B相接到B 相输入端，C相接到C相输入端。

这样可以确保发电机的电动机部分正常工作。

其次是励磁部分的接线。

励磁部分通常有两个引线，一个是励磁电源输入端，另一个是励磁电源输出端。

在接线时，需要将励磁电源输入端连接到外部电源的正极，励磁电源输出端连接到发电机的励磁端子上。

这样可以确保发电机的励磁部分正常工作，产生所需的电磁场。

最后是输出部分的接线。

输出部分通常有三个引线，分别是A相输出、B相输出和C相输出。

这三个引线需要连接到外部电路中，一般来说，A相输出连接到A相负载端，B相输出连接到B相负载端，C相输出连接到C相负载端。

这样可以确保发电机产生的电能能够正常输出到外部电路中。

总的来说，发电机的接线方法并不复杂，但需要注意的细节还是很多的。

在接线时，一定要仔细查看发电机的接线图，确保每个引线连接正确无误。

同时，也要注意接线时的安全问题，确保在通电情况下不会触电或其他意外。

希望本文介绍的发电机接线方法能对大家有所帮助，让大家在使用发电机时更加安全、便捷。
